保定線路參數測試儀現貨直供

保定異頻線路參數測試儀連接儀器和被測線路時，保證線路測量端可靠接地（掛接地線），測試完成后恢復，取接地線；儀器可靠接大地，注意各個測試信號接地線要按照接線指示圖完成。在雷雨天氣或者沿線路有雷雨天氣時，不能進行測量，以保證人員和設備。PC機軟件說明本軟件由儀器出廠時存儲于U盤根目錄下。主要功能：1、導入儀器測試數據文件； 2、顯示詳細數據，可供用戶自行選擇；3、選取相應的測試項目，生成標準報告文件；4、生成單個項目詳細數據報告文件；6.1、軟件主界面（無數據） （有數據）軟件主界面分四大塊：1，導入數據顯示區；顯示所有導入的測試項目標題，包括有時間、線路長度和測試項目名稱，用戶能清楚地找到自己所需要的項目，然后添加到右邊區域并顯示，多能同時添加四個測試項目。2，選中項目顯示區；此區域多能同時添加四個測試項目，如需要添加其它測試項目請先點擊下方刪除單項數據或清空單項列表，然后再另行添加。3，項目詳細數據顯示區；此區域又分為四個小表格；個表格為基本信息欄，顯示一些基本測量條件供用戶自行填寫，以便生成報告文件的時候一起寫入報告中保存。第二個表格為測試過程中45Hz和55Hz詳細數據。第三個表格為每一相的測試結果數據。第四個表格為總結果以及每公里換算值。4，功能按鍵選擇區；此區域共七個鍵從左至右分別為導入數據、添加、生成標準報告、單項數據報表、刪除單項數據、清空數據列表和推出系統。6.2、數據導入點擊導入數據按鍵，在彈出的對話框中選擇數據文件。6.3、基本信息填寫因為報告文件中需要一些做試驗時的環境參數，所以在右邊的基本信息欄中提供一些可供用戶自行填寫的空白區域，當這些參數在軟件中填寫好之后，那么生成的報告文件中就會自動添加；如果在軟件中沒有填寫，那么報告中相應的選項也為空。

保定異頻線路參數測試儀如果此時將打印機與儀器面板上的“USB”接口相連。只要打印機的驅動程序與本儀器的驅動程序相同，點擊界面中的模擬“打印”鍵，打印機立即打印出如圖十六所示的文檔。文檔中的“檢測地點”和“操作人員”欄可以人工填寫。也可以在連接打印機之前，在“USB”口連接一個標準鍵盤，點擊圖十六中的“參數修改”模擬鍵，將彈出如圖十七的參數修改界面。用觸摸筆選中要填入的信息，即可利用鍵盤和漢字輸入法在“測試地點”、“操作人員”、“備注”欄中填寫相關內容。并且在點擊“頁面設置”鍵后，彈出“頁面設置”菜單，如圖十八所示。可在此菜單中選擇“紙張”、打印“方向”和“頁邊距”。上述參數設置完后點擊“確認”鍵回到圖十六界面。連上打印機，點擊“打印：鍵，即可打印出一張完整的簡明測試報告了。如果沒有和本儀器驅動程序相匹配的打印機，也可利用標準鍵盤的屏幕拷貝功能（點擊鍵盤上的“print screen sysrq”），將完成參數修改的打印界面拷貝在儀器中的寫字板，形成一個專用文件，放在桌面上。用U盤拷貝出來，用辦公室的打印機打印出來也是可以的。11.“退出”測試工作全部完成后，儀器即可關閉。但關閉的步驟應符合電腦的關閉程序，切不可強行關機直接關機。關機的順序如下：用觸摸筆點擊屏幕右下方的“退出”按鍵兩次，儀器便回到初始界面。再點擊屏幕左下方的“關閉計算機”，按提示菜單再點擊“關機”后，儀器就自動關機了。12.測試界面的再進入如果儀器在點擊“退出”鍵后回到初始界面，需要再進入測試界面，只需用觸摸筆點擊桌面上的電纜儀圖標，就可進入線路故障定位儀的測試界面，重新開始新一輪的測試工作。八、線路的波速測量：一般情況下，儀器的測試精度能滿足現場測試要求。

保定線路參數測試儀現貨直供

保定異頻線路參數測試儀功能：包含UA（黃色）、UB（綠色）、UC（紅色）和UN（黑色）共4個端子，提供儀器測試輸入電壓；注 意：測試過程中嚴禁用手觸碰端子金屬部分，以防電擊；3.7、測量輸入保險管安裝位置：如圖3—1—。功 能：測試過程中保護儀器本身，防止不正常情況下通過輸入端損壞儀器；注 意：測量過程中如出現顯示器上那一相電壓顯示的數據不正確（如數據亂跳動或者始終不變等），則可能此相的保險管已經燒毀；更換保險管時可用十字螺絲刀輕輕擰開外面的黑色護套，然后裝入新的保險管重新擰上外殼即可；3.8、輸入電源開關安裝位置：如圖3—1—。功 能：打開此關，儀器上電進入工作狀態。關閉此開關，也同時關閉儀器內部所有電源系統，緊急情況應立即關閉此開關并拔掉輸入電源線；注 意：此開關是自帶漏電保護的空氣開關，當出現后端漏電的情況下此開關將自動斷開，可再次檢查接線后再合上開關；3.9、電源輸入插座（AC220）安裝位置：如圖3—1—。功 能：使用標準大功率專用插座與市電或發電機相連接；注 意：電源線插頭是大號空調插座，一般三角插座可能插不進，可使用儀器附帶的接線排插延長接線；3.10、打印機安裝位置：如圖3—1—。功 能：顯示可打印數據時，將光標移動至“打印”項按確認鍵打印。注 意：打印機為全自動熱敏打印機，打印紙寬55mm。更換打印紙時請使用熱敏打印機專用打印紙，首先按下打印機下部凸起的按鈕，打印機蓋板將自動彈起，然后按順序將打印紙放入打印紙倉內并留少許部分在外面，合上打印機蓋板。四 使用說明4.1、主菜單圖4—14.2、線路設置圖4—24.3、項目測試主界面（如圖 4—1）九宮格顯示六個測試項目一目了然，行從左至右分別是正序阻抗、零序阻抗和線路互感；第二行從左至右分別是正序電容、零序電容和耦合電容。用戶在根據接線提示正確接好儀器外部接線的情況下，只需點一下相應的項目就能進入下一級開始測試菜單（如圖4—3），本菜單采取長按并顯示進度條的形式，杜絕了操作人員無意識情況下誤操作的情況發生，保障了操作人員以及儀器本身的。

<保定>天正華意電氣設備有限公司

保定異頻線路參數測試儀本儀器根據電波在線路中的傳播過程中遇到特性阻抗發生變化的地方會產生反射波的原理對故障距離進行測試。如果已知電波在線路上的傳播速度，便可由兩次反射波的特征拐點計算出故障點到測試端的距離來。其公式為：S ＝0.5×V×T式中S代表故障點到測試端的距離；V代表電波在線路上的傳播速度；T代表電波在故障點與測試端間來回反射的時間。人們可根據屏顯波形，用雙游標卡住兩次反射波的特征拐點，稍加人工干預就可以由計算機自動完成測距過程。測試過程迅速，結果準確。六、功能鍵及系統界面的介紹1.儀器面板結構示意圖如圖二所示2．面板結構說明面板的左邊是儀器的顯示屏，此顯示屏為觸摸屏。各種功能鍵都在熒屏的右側和下側。面板的右邊為儀器的電源開關、位移和幅度調節旋鈕、復位按鈕、“USB”接口和信號接口、機內電池充電接口以及工作狀態指示燈。其屏幕下方還有當前設置參數提示。3．熒屏觸摸鍵說明熒屏觸摸按鍵分為三大功能模塊，操作內容定義清晰，實際操作時反而簡單，相當于屏幕菜單的快捷鍵操作。熒屏右側按鍵模塊，只是在儀器進入設置界面時，對被測電纜的長度選擇確定后就可采樣了。打印波形、打開文件的選擇操作和保存文件的操作。只要點擊相關模擬鍵，屏幕將彈出二級菜單引導操作人員逐項選擇相關命令，儀器便開始執行此項菜單的相關命令，完成操作者意圖七、測量方法與步驟：接通電源后機器自動進入測試界面，即可進行測量。其測試界面。

保定線路參數測試儀現貨直供

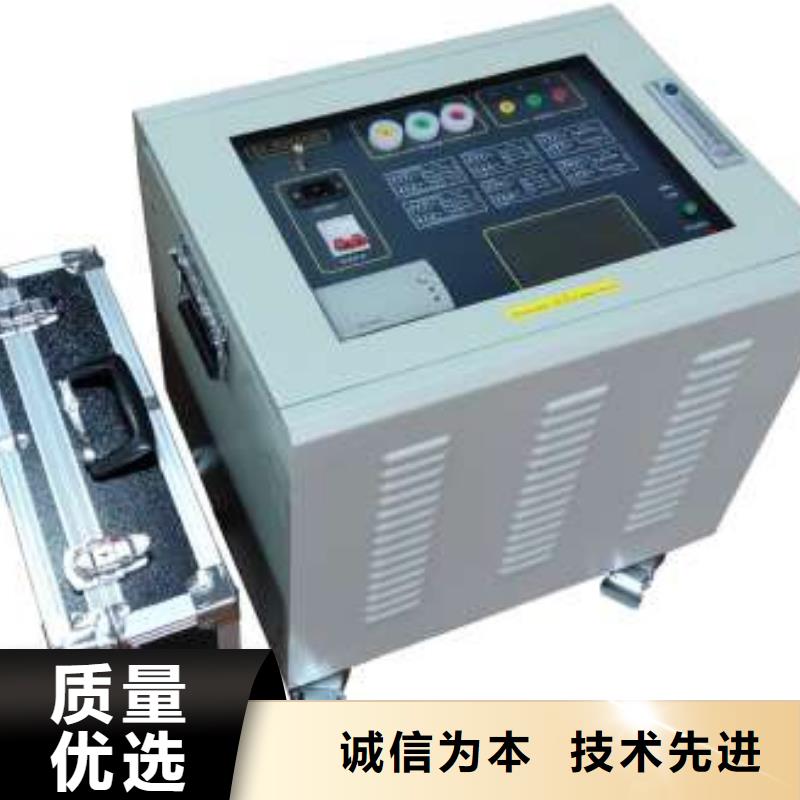

保定異頻線路參數測試儀DSP高速處理器精準快速，儀器內部采用專業的DSP快速數字信號處理器作為處理核心，在保證測量數據精準的前提下，大大的了一起本身的運算處理能力。?操作簡單外部接線簡單，正序阻抗、零序阻抗、正序電容、零序電容在測試端僅需一次接入被測線路的引下線就可以完成全部的測量；解決了現有測試手段存在的測試接線倒換煩瑣、抗干擾、穩定度、精度等方面存在的問題；避免因改接線時感應電壓對實驗人員的傷害。?海量數據存儲儀器內部配備有日歷芯片和大容量存儲器，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。?科學先進的數據管理儀器數據可以通過U盤導出，可在任意一臺PC機上通過我公司專用軟件，查看和管理數據并可生成工作報告。?全觸摸超大液晶顯示操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大顯示界面所有操作步驟中文菜單顯示，每一步都非常清楚，操作人員不需要額外的專業培訓就能使用。輕輕觸摸一下就能完成整個過程的測量，是目前非常理想的智能型測量設備。儀器整體外觀圖圖1-1 儀器外觀二 主要技術參數1使用條件-20℃ ~ 50℃RH＜80％2抗干擾原理變頻法3電 源AC 220V±10％允許發電機4電源輸出輸出電壓AC300V電壓精度0.5％電流精度0.5％輸出電流8A輸出頻率45Hz、55Hz5測量范圍電容0.01~30μF阻抗0.01~400Ω阻抗角-180°~ ＋180°6測量分辨率電容0.0001μF阻抗0.0001Ω阻抗角0.0001°7測量準確度電容： ≥1μF時，±1％讀數±0.01μF；＜1μF時，±2％讀數±0.01μF；電阻： ≥1Ω時，±1％讀數±0.01Ω；＜1Ω時，±2％讀數±0.01Ω；阻抗角： ±0.2°（電壓＞1.0V）； ±0.3°(電壓:0.2V~1.0V)；8干擾電流小于40A9外型尺寸500（L）×400（W）×450（H）10存儲器大小100 組 支持U盤數據存儲11重 量55 Kg

保定異頻線路參數測試儀面板說明圖3-1儀器面板指示圖1、緊急停止按鍵2、系統復位按鍵3、USB接口4、液晶觸摸顯示屏5、測試電源輸出（A、B、C、N）插孔（電流測量端子）6、電壓測量輸入（UA、UB、UC、UN）插孔（電壓測量端子）7、測量輸入保險管8、接地接線柱9、輸入電源開關10、電源輸入插座（AC220）11、打印機3.1、緊急停止按鍵安裝位置：如圖3—1—。功 能：斷開測試輸出電源，并將外部接線全部接地；測試過程中遇到突發事件時，按此鍵可在不斷開輸入電源的情況下緊急快速地關斷所有輸出電源并使所有接線接地，保證使用；3.2、系統復位按鍵安裝位置：如圖3—1—。功 能：提供儀器內部中央處理器復位；注 意：此復位鍵是復位儀器內部所有控制器件，而非直接操作輸出斷開，因此若測量過程中遇到緊急情況請先按緊急停止按鍵來快速地斷開輸出；3.3、USB接口安裝位置：如圖3—1—。功 能：U盤插入口，把儀器內部保存的所有測量數據自動導入U盤中并生成文件保存，提供給用戶在電腦操作系統下通過儀器附帶的軟件操作查看數據并生成報告文件；注 意：當U盤插入儀器USB接口并開始傳輸數據的時候，嚴禁中途拔出U盤，否則可能導致數據傳輸錯誤，嚴重的可能損毀U盤；3.4、液晶觸摸顯示屏安裝位置：如圖3—1—。功 能：超大屏幕中文顯示每一步操作過程，用戶只需在相應的地方輕輕觸碰一下，即可自動完成整個測量過程；注 意：觸摸式液晶顯示屏屬于精密配件，應避免長時間陽光暴曬或重物擠壓和利器劃傷；在操作液晶屏的時候使用鉛筆頭或者其它筆形塑料物件操作可以提高操作準確度；

保定線路參數測試儀現貨直供

保定異頻線路參數測試儀工作條件：溫度 －10～＋45℃，相對濕度 80％，大氣壓力 750±30mmHg四、儀器的配套裝置：1. 測試儀主機 1臺2. Q9頭測試線 2根3．加長線25米 1根 4．220V電源線 1根5. 電流取樣盒 1個6. 使用說明書 1本五、儀器工作原理的簡要說明1.儀器組成框圖系統說明：本測試儀由特征信號取樣處理器（主機）及通用筆記本電腦組成一個完整的輸電線路故障檢測系統。由專用軟件完成高壓輸電線路常見故障的測試工作，較準確地測量并顯示出故障點距測量端的距離。操作簡單，查找故障極其方便。是高壓輸電線路管理維護部門不可或缺的測量設備。基于雷達測距原理，根據輸電線路的故障性質可選擇不同的測試方法。一般來說，對于輸電線路的斷路、金屬性接地故障采用“脈沖測距法”。而對于常見的絕緣瓷瓶故障所表現的高阻泄漏性故障及高阻閃絡性故障，必須利用高壓發生器提供一定幅度的沖擊高壓，迫使故障點閃絡放電，形成單次高速閃絡波形，即通常所說的“沖擊高壓閃絡測距法”。本機采用超高速A/D數模轉換電路及單片機管理系統，首先將測試到的單次特征波形變成數字信號，再由筆記本電腦內專用數據處理程序對數據信號進行分析，并實時在屏幕上顯示出測試結果來。我們還可以利用計算機的強大功能對顯示的波形進行存儲、任意壓縮擴展、位移等。由于界面十分友好，全中文菜單提示，觸摸屏操作，相當簡單。2.測試原理輸電線路故障一般可分為三大類：低阻、短路，斷路，及高阻故障。

保定異頻線路參數測試儀功 能：斷開測試輸出電源，并將外部接線全部接地；測試過程中遇到突發事件時，按此鍵可在不斷開輸入電源的情況下緊急快速地關斷所有輸出電源并使所有接線接地，保證使用；3.2、系統復位按鍵安裝位置：如圖3—1—。功 能：提供儀器內部中央處理器復位；注 意：此復位鍵是復位儀器內部所有控制器件，而非直接操作輸出斷開，因此若測量過程中遇到緊急情況請先按緊急停止按鍵來快速地斷開輸出；3.3、USB接口安裝位置：如圖3—1—。功 能：U盤插入口，把儀器內部保存的所有測量數據自動導入U盤中并生成文件保存，提供給用戶在電腦操作系統下通過儀器附帶的軟件操作查看數據并生成報告文件；注 意：當U盤插入儀器USB接口并開始傳輸數據的時候，嚴禁中途拔出U盤，否則可能導致數據傳輸錯誤，嚴重的可能損毀U盤；3.4、液晶觸摸顯示屏安裝位置：如圖3—1—。功 能：超大屏幕中文顯示每一步操作過程，用戶只需在相應的地方輕輕觸碰一下，即可自動完成整個測量過程；注 意：觸摸式液晶顯示屏屬于精密配件，應避免長時間陽光暴曬或重物擠壓和利器劃傷；在操作液晶屏的時候使用鉛筆頭或者其它筆形塑料物件操作可以提高操作準確度；3.5、測試電源輸出（A、B、C、N）插孔（電流測量端子）安裝位置：如圖3—1—。功 能：包含A（黃色）、B（綠色）、C（紅色）和N（黑色）共4個端子，提供儀器測試輸出電源；注 意：測試過程中此輸出端子有較大電流輸出，嚴禁用手觸碰端子金屬部分，以防電擊；3.6、電壓測量輸入（UA、UB、UC、UN）插孔（電壓測量端子）安裝位置：

保定異頻線路參數測試儀面板說明圖3-1儀器面板指示圖1、緊急停止按鍵2、系統復位按鍵3、USB接口4、液晶觸摸顯示屏5、測試電源輸出（A、B、C、N）插孔（電流測量端子）6、電壓測量輸入（UA、UB、UC、UN）插孔（電壓測量端子）7、測量輸入保險管8、接地接線柱9、輸入電源開關10、電源輸入插座（AC220）11、打印機3.1、緊急停止按鍵安裝位置：如圖3—1—。功 能：斷開測試輸出電源，并將外部接線全部接地；測試過程中遇到突發事件時，按此鍵可在不斷開輸入電源的情況下緊急快速地關斷所有輸出電源并使所有接線接地，保證使用；3.2、系統復位按鍵安裝位置：如圖3—1—。功 能：提供儀器內部中央處理器復位；注 意：此復位鍵是復位儀器內部所有控制器件，而非直接操作輸出斷開，因此若測量過程中遇到緊急情況請先按緊急停止按鍵來快速地斷開輸出；3.3、USB接口安裝位置：如圖3—1—。功 能：U盤插入口，把儀器內部保存的所有測量數據自動導入U盤中并生成文件保存，提供給用戶在電腦操作系統下通過儀器附帶的軟件操作查看數據并生成報告文件；注 意：當U盤插入儀器USB接口并開始傳輸數據的時候，嚴禁中途拔出U盤，否則可能導致數據傳輸錯誤，嚴重的可能損毀U盤；3.4、液晶觸摸顯示屏安裝位置：如圖3—1—。功 能：超大屏幕中文顯示每一步操作過程，用戶只需在相應的地方輕輕觸碰一下，即可自動完成整個測量過程；注 意：觸摸式液晶顯示屏屬于精密配件，應避免長時間陽光暴曬或重物擠壓和利器劃傷；在操作液晶屏的時候使用鉛筆頭或者其它筆形塑料物件操作可以提高操作準確度；

<保定>天正華意電氣設備有限公司 保定線路參數測試儀現貨直供

保定異頻線路參數測試儀如果此時將打印機與儀器面板上的“USB”接口相連。只要打印機的驅動程序與本儀器的驅動程序相同，點擊界面中的模擬“打印”鍵，打印機立即打印出如圖十六所示的文檔。文檔中的“檢測地點”和“操作人員”欄可以人工填寫。也可以在連接打印機之前，在“USB”口連接一個標準鍵盤，點擊圖十六中的“參數修改”模擬鍵，將彈出如圖十七的參數修改界面。用觸摸筆選中要填入的信息，即可利用鍵盤和漢字輸入法在“測試地點”、“操作人員”、“備注”欄中填寫相關內容。并且在點擊“頁面設置”鍵后，彈出“頁面設置”菜單，如圖十八所示。可在此菜單中選擇“紙張”、打印“方向”和“頁邊距”。上述參數設置完后點擊“確認”鍵回到圖十六界面。連上打印機，點擊“打印：鍵，即可打印出一張完整的簡明測試報告了。如果沒有和本儀器驅動程序相匹配的打印機，也可利用標準鍵盤的屏幕拷貝功能（點擊鍵盤上的“print screen sysrq”），將完成參數修改的打印界面拷貝在儀器中的寫字板，形成一個專用文件，放在桌面上。用U盤拷貝出來，用辦公室的打印機打印出來也是可以的。11.“退出”測試工作全部完成后，儀器即可關閉。但關閉的步驟應符合電腦的關閉程序，切不可強行關機直接關機。關機的順序如下：用觸摸筆點擊屏幕右下方的“退出”按鍵兩次，儀器便回到初始界面。再點擊屏幕左下方的“關閉計算機”，按提示菜單再點擊“關機”后，儀器就自動關機了。12.測試界面的再進入如果儀器在點擊“退出”鍵后回到初始界面，需要再進入測試界面，只需用觸摸筆點擊桌面上的電纜儀圖標，就可進入線路故障定位儀的測試界面，重新開始新一輪的測試工作。八、線路的波速測量：一般情況下，儀器的測試精度能滿足現場測試要求。

---
