保定手持式超聲波局部放電檢測儀2.2.軟件操作說明用戶可以根據自己的需求，利用系統軟件，為每次試驗建立試驗檔案，填寫檢測說明信息，保存檢測數據，以便將檢測數據與檢測信息對應起來。 在桌面有SCJF-V4.0.EXE快捷方式，雙擊，根據操作指示進入測量界面。當軟件次啟動時，系統會出現“試驗設置”對話框，提醒用戶填寫試驗信息，同時可以對試驗列表進行查看和刪除某個試驗，當單擊試驗列表中某個試驗時，試驗信息區將顯示對應試驗信息。如果你點擊取消按鈕，不建立自己的試驗檔案，系統軟件也可以快速建立默認數據庫quik_test.db3，保證完成試驗數據的存儲。軟件會在硬盤D:TESTV4.X\test中建立存儲目錄以保存數據，例如：試驗名稱為： TEST1則檢測數據存儲路徑為：D:TESTV4.0\test\test1所有的檢測原始數據都以二進制方式保存以節省存儲空間，所有的記錄數據都存儲在SQLite數據庫中，以備生成報告使用。利用本系統進行檢測檢測數據都存儲在硬盤中，也可以導出到PC機進行備份。歷史數據可以被加載入系統進行追蹤分析。試驗設置對話框：圖2.2-1試驗設置對話框當上述參數均設置完畢后，點擊開始試驗進行試驗。

無局放試驗設備成套裝置保定
<保定>天正華意電氣設備有限公司

保定手持式超聲波局部放電檢測儀定位功能打開設置面板，將《特殊功能》改為定位，會出現圖6.26的面板，波形顯示區域會多出兩個藍色的游標（如圖6.27），拖動游標，然后會自動將兩個游標間的時間差顯示到定位面板的《測量時差》一欄中。，可以手動天道對應的位置，也可以勾《選自動填入》，然后點擊對應的位置，就會自動將數字測量時差的值填入。說明：測量位置是以4＊4的網格為坐標系，左上角為原點坐標，中間的9個點分別對應面板中的9個位置。設置填好9個位置的時差并設置好參數，點擊計算就可的出放電點的空間位置坐標。圖6.26圖6.276.10 長時采集功能打開設置面板，將《特殊功能》改為長時，會出現圖6.28的面板，設置好參數點擊應用即可，該功能可以連續采集長時間的波形圖6.28七、注意事項7.1使用儀器之前，請仔細閱讀本使用說明書；7.2當實驗使用到超聲波傳感器時，請在傳感器陶瓷基板端涂抹超聲耦合劑，再吸附在被測設備外殼上，以便更好的采集信號；7.3在試驗過程中，不同的傳感器測量時，應在“參數設置”項中正確設置參數，以確保測量準確；7.4在儀器使用過程中，設備需輕拿輕放，避免磕碰；7.5實驗完畢后，請及時對主機進行充電，方便下次使用；7.6關閉儀器時請使用軟關機，并不需要其他特別的操作。

<保定>天正華意電氣設備有限公司
無局放試驗設備成套裝置保定

保定手持式超聲波局部放電檢測儀 自檢及系統信息儀器啟動后，系統會進行自檢，自檢完成后，顯示屏會顯示下列信息：?自檢測試結果-顯示加電自檢測試結果，顯示正常或失敗。如果儀器自檢失敗，則列出故障點，請根據故障類型相應處理，若無法處理，則應將儀器返廠修理。?設備型號—顯示設備型號名稱。?設備編號—顯示設備編號信息。?軟件版本號—顯示儀器上安裝的當前軟件的版本。?序列號—顯示當前儀器序列號另外開機后按【設置】→【系統信息】鍵進入系統信息界面，瀏覽系統信息。5.4軟件主窗口圖5-3系統軟件主窗口介紹圖?狀態信息—顯示當前測量的狀態：測量方式，測量模式，同步方式，運行狀態，USB狀態，時間，電池電量。?當前數據—顯示當前測量的數據：當前測量模式下的圖譜，背景值，峰值讀數，報警歷史，歷史讀數，報警指示等測量實時測量信息。?操作指示—顯示當前模式下按鍵所對應的操作，F1→【停止】，F2→【歷史】，F4→【設置】，↑↓→【幅值縮放】，←→ →【切換顯示】，取消←→【查看記錄】。5.5設置進入系統主界面后，按【設置】鍵進入設置界面，按或鍵選擇要修改的項目，選中項目后按或鍵對選中的項目進行修改。其中特殊項：設備名稱、任務編號和日期時間，對其進行修改時需按下述步驟：首先按或鍵選擇要修改的項目；然后按或鍵選擇要修改的具體位置，待修改位置光標閃爍后，按或鍵對該位置的值進行修改，修改完畢后按或鍵調整光標到沒有閃爍區域，按或鍵選擇要修改的其他項目。

<保定>天正華意電氣設備有限公司 無局放試驗設備成套裝置保定

保定手持式超聲波局部放電檢測儀關閉當檢測完成后，點擊“AUTORANGE”按鍵關閉自動觸發，該按鍵的燈滅即可。當關閉自動觸發后，若彈出菜單欄，單擊“MENU OFF”關閉菜單欄即可。AUTORANGE關閉4.2 高頻電流互感器測量（主要測量變壓器內部局部放電）1、高頻電流互感器連接方式取BNC-BNC同軸電纜一條，將一端連接到主機CH1通道BNC頭上，另一端則連接到高頻電流互感器BNC頭上。高頻電流互感器接線2、主機設置打開主機，點擊選擇CH1，將當前通道選擇到通道1上，單擊“MENU”菜單鍵，在菜單欄按F1鍵將“放電檢測”選擇為HFCT，按F2鍵設置是否“輸出電壓”及“單位”。使用高頻電流互感器進行檢測時需要輸出電壓。3、開始測量點擊“AUTORANGE”按鈕，當按鈕顯示綠色燈亮時主機開始測量。AUTORANGE打開單擊后主機處于自動觸發狀態，顯示界面通道1則顯示為當前高頻電流互感器檢測到的放電信號。無放電信號 有放電信號當電纜局放測試儀主機檢測到的放電信號過大，則顯示界面顯示的數值變為紅色，此時傳感器處于飽和狀態。傳感器飽和4、保存使用電纜局放測試儀主機進行檢測，若想保存當前檢測到的放電信號時，需準備一個U盤進行存儲圖形。保存圖片：單擊”SAVE/RECALL”，打卡保存/調出菜單欄，單擊“圖片”對應的F5按鍵進行存儲，此時的放電信號將被存儲到U盤。檢測結束后，將U盤插入電腦，可將檢測時存儲的放電信號波形打開。5、關閉當檢測完成后，點擊“AUTORANGE”按鍵關閉自動觸發，該按鍵的燈滅即可。當關閉自動觸發后，若彈出菜單欄，單擊“MENU OFF”關閉菜單欄即可。

<保定>天正華意電氣設備有限公司 無局放試驗設備成套裝置保定

保定手持式超聲波局部放電檢測儀TEV測量（主要檢測開關柜內部局部放電）1、復合式TEV傳感器連接方式取BNC-SMA同軸電纜一條，將BNC端連接到主機CH1通道BNC頭上，SMA端則連接到復合式TEV傳感器標有“RF-OUT”SMA頭上。復合式TEV傳感器接線2、主機設置打開主機，點擊選擇CH1，將當前通道選擇到通道1上，單擊“MENU”菜單鍵，在菜單欄按F1鍵將“放電檢測”選擇為TEV，按F2鍵設置是否“輸出電壓”及“單位”。使用復合式TEV傳感器進行檢測時需要輸出電壓。3、開始測量點擊“AUTORANGE”按鈕，當按鈕顯示綠色燈亮時主機開始測量。AUTORANGE打開單擊后主機處于自動觸發狀態，顯示界面通道1則顯示為當前復合式TEV傳感器檢測到的放電信號。無放電信號 有放電信號當開關柜局放測試主機檢測到的放電信號過大，則顯示界面顯示的數值變為紅色，此時傳感器處于飽和狀態。傳感器飽和4、背景噪聲開關柜外部的一些源發出的電磁信號也可能在開關柜的外部產生瞬時接地電壓，這些源可以是架空線絕緣子、變壓器進行套管、強的無線電信號甚至是附近高速公路的車流量。這些也可以在不連接到開關柜的金屬體如變電站房門或圍欄等金屬體上產生瞬時接地電壓信號。因此在對開關柜進行檢測之前，就應該測量出這些表面上的背景噪聲。測量不屬于開關柜組成部分的金屬體如金屬門、金屬圍欄等的背景噪聲。記下三次連續的有關金屬體的分貝值和計數，并取中間幅值的讀數作為背景測量的讀數。

<保定>天正華意電氣設備有限公司

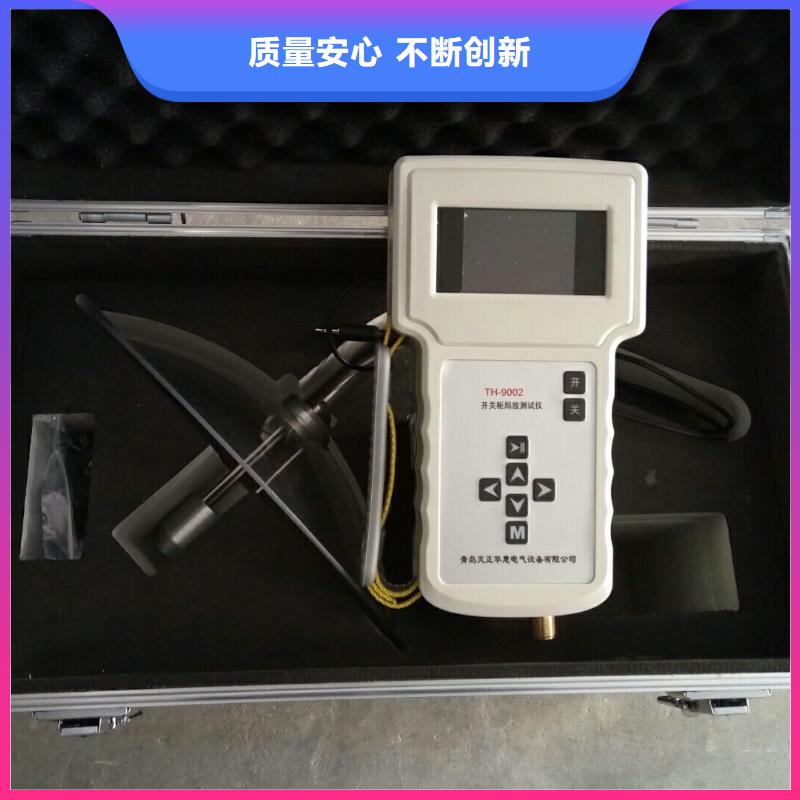

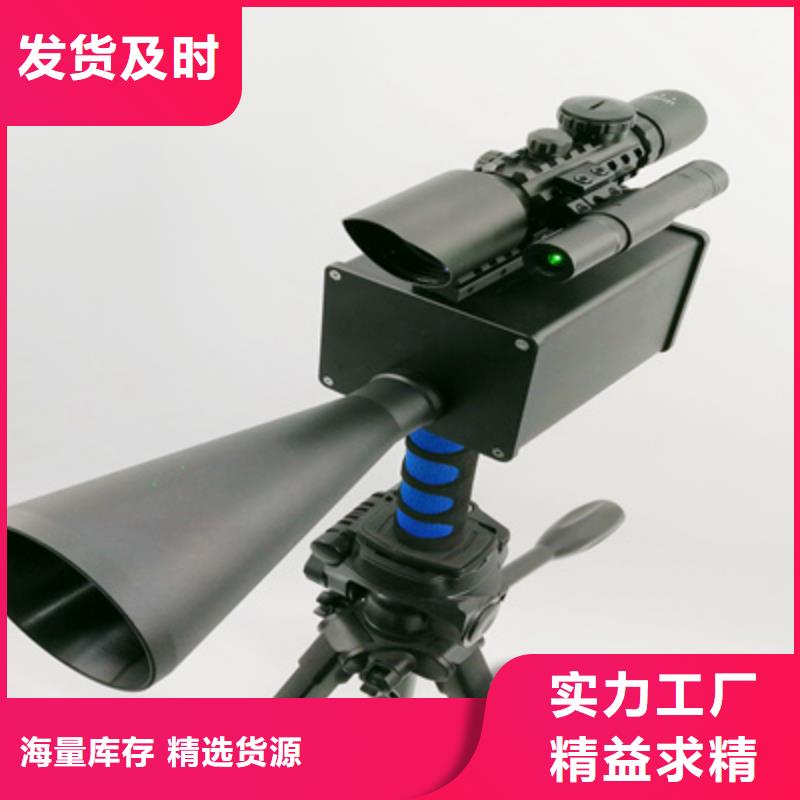

保定手持式超聲波局部放電檢測儀近幾年隨著國民經濟的發展，停電越來越難隨著狀態檢修的推廣帶電測試越來越重要已成為電網運行的重要保障手段。運行中的電力設備局部放電的監測是狀態檢修的重要組成部分。電力設備局部放電發生時，產生聲光電熱磁等物理現象。其中聲為超聲波，超聲波是20kHz以上的聲波，人耳聽不到，它以聲源為中心，以球面波的形式向周圍傳播。超聲波為機械波，不受電磁環境的影響。用接收超聲波信號來判斷局放存在及定位的方法，紅外攝像儀、紫外攝像儀更易優先發現局放故障，因為局放發生時往往先有振動產生超聲后才有熱光磁等物理信號。我公司集中科研力量，在廣采眾長，降低用戶購買成本的原則指導下，研發出了手持式超聲波局部放電巡線儀裝置，填補了國內空白，適合在我國電力、鐵路、石化行業推廣，是狀態檢修的好幫手。二、功能及特點1、功能（1）本產品新增溫濕度顯示、GPS定位功能。（2）本產品有車載巡線功能，巡線速度為30邁左右 。（3）對運行變壓器、GIS等高壓一次設備不接觸掃描，發現并定位外部放電；（4）對變壓站開放（露天）設備帶電掃描，發現并定位各種放電（電暈、電弧、閃絡、爬電、斷線、拉弧等）；（5）對運行中的高壓開關柜掃描，發現并定位局部放電、螺絲松動等故障；（6）發現并定位鐵塔上的絕緣子放電，露天電纜頭的爬電，地下電纜的局部放電；（7）在電力系統的交接及性試驗中，主變及GIS的局放試驗中，用該裝置配合局放儀使用，如有局部放電，可區分是內部放電還是外部放電，如是外部放電，可定位具體的放電點；（8）大型油漬式變壓器及GIS等生產廠家的出廠試驗中，該裝置在局放試驗中配合局放儀使用，如有放電，在局放儀的屏幕上不能看出是內部放電還是外部放電，用手持式巡線儀進行掃描。可很快發現并定位外部放電，如無外部放電則判斷為內部放電。對干式變壓器的出廠局放試驗，用該裝置配合局放試驗儀使用，能很快區分是內部放電還是外部放電。另外對帶電運行的干式變壓器進行掃描，無論是內部放電還是外部放電，都能準而快地發現并定位；（9）大型機械設備軸承，因潤滑不良產生的機械故障，用該裝置可檢測并定位；（10）高壓密封氣體液體的泄漏檢測；

<保定>天正華意電氣設備有限公司 無局放試驗設備成套裝置保定

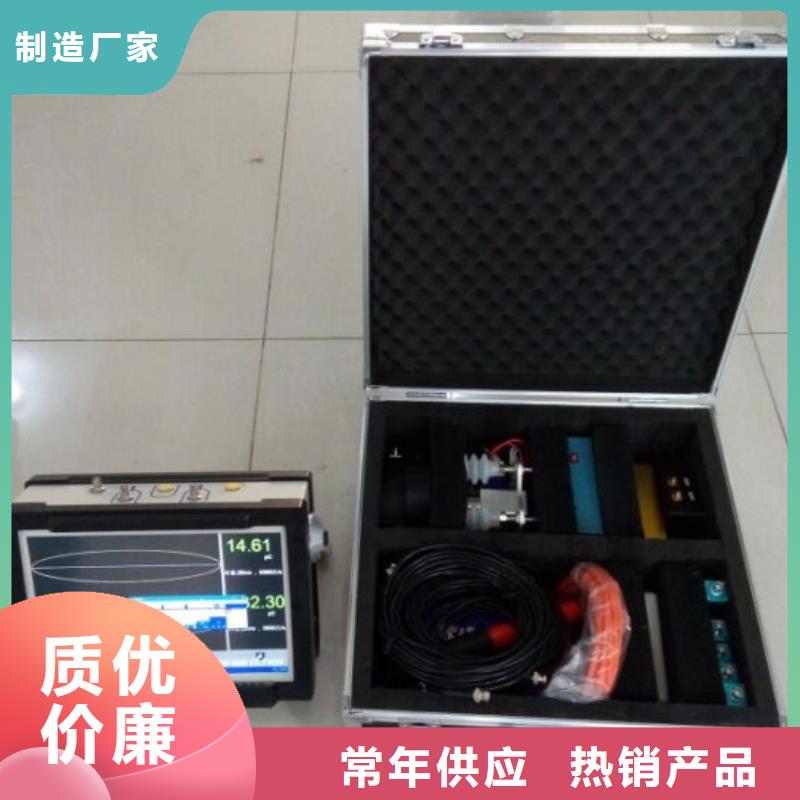

保定手持式超聲波局部放電檢測儀采用標準本手持式局放測試儀（TH-9003）的設計采用以下標準：GB/T 7354-2003局部放電測量；GB 4793.1-2007 測量、控制和實驗室用電氣設備的要求 第1部分：通用要求；GB/T 2423.8-1995 電工電子產品基本環境試驗規程；GB 2900電工名詞術語；GB/T 16927 高電壓試驗技術；DL/T 356-2010局部放電測量儀校準規范；DL/T 417-2006電力設備局部放電現場測量導則；IEC1000電磁兼容性。二、操作注意1、使用儀器之前，請仔細閱讀本使用說明書。2、在試驗過程中，不同的傳感器測量時，應在“參數設置”項中正確設置參數，以確保測量準確。3、檢測過程中若需更換傳感器檢測，需將“輸出電壓”關閉。4、在儀器使用過程中，設備需輕拿輕放，避免磕碰。5、實驗完畢后，請及時關閉電源并對主機進行充電。三、概 述TH-9003手持式局放測試儀是我公司技術人員根據多年局放檢測經驗，適用于對高壓設備局部放電在線檢測及定位。該系統配備復合式TEV傳感器、超高頻傳感器、高頻電流互感器及高靈敏度超聲波傳感器來采集高壓設備內部局部放電信號。系統采用多級檢波降頻技術來降低放電信號的頻率，同時采用高速AD轉換電路完成信號的數字化，并通過數字信號處理、自適應濾波等干擾信號處理方式保證了檢測數據的可靠性。通過采集不同高壓設備內部局部放電產生的不同信號可對設備的運行狀態進行快速帶電檢測。該儀器可在設備運行狀態下進行安裝檢測，對設備的正常運行沒有任何影響，便于工作人員及時對開關柜的運行狀態進行評估，大大提高設備運行的可靠性、性和有效性。TH-9003手持式局放測試儀由測試儀主機、專用局部放電檢測軟件、復合式TEV傳感器、超聲波傳感器、高頻電流互感器、超高頻傳感器以及連接線組成。

<保定>天正華意電氣設備有限公司 無局放試驗設備成套裝置保定

保定手持式超聲波局部放電檢測儀觸發模式：包含無觸發、自動、重復和單次四種選擇。觸發源：觸發源為高速采樣啟動的條件，當達到設定條件時設備內部高速AD轉換開始工作，否則處于等待狀態。有通道A、通道B、外部觸發，三種觸發源；觸發方式：上升沿觸發和下降沿觸發；觸發電平：觸發電平為量程的（％）百分比與放電閾值有關（外部觸發無效）；遲滯觸發：遲滯觸發為量程的（％）百分比，可以增加采集的穩定性（外部觸發無效）；預觸發：預觸發單位為（°）度（外部觸發無效）；觸發光標：指明觸發位置圖6.11單位：單位有（mV）、（dBmV）和（pC）；標準脈沖：校準脈沖的pC值；顯示方式：橢圓、正弦、直線和三維，其中三維三維圖（包含PRPD圖譜和PRPS圖譜）；采樣率：ADC采集數據的速度；時基：窗口的時間；圖6.13濾波：濾波開關；濾波方法：濾波方法為常用的FIR濾波器；階數：濾波器的階數；低截止：低截止頻率；高截止：高截止頻率；圖6.14特殊功能：有測量、定位和長時采集三種功能；6.6 干擾處理打開設置面板，打開濾波（如圖6.15所示），可設置濾波方法、濾波類型、階數、低截止頻率、高截止頻率；可按照當前設備情況進行設置。圖6.156.7保存數據主要用于實驗試驗報告的生成，將保存的數據自動填入實驗報告中，如果不需要生成實驗報告，可以不操作“保存數據”按鈕。存數操作：單擊 “保存數據”按鈕（如圖6.16所示），此操作的效果是將當前通道的當前時間、當前的視在放電量、波形的圖像等保存。(兩個通道的數據保存效果一樣，和《文件》-＞《保存數據》命令一樣)
