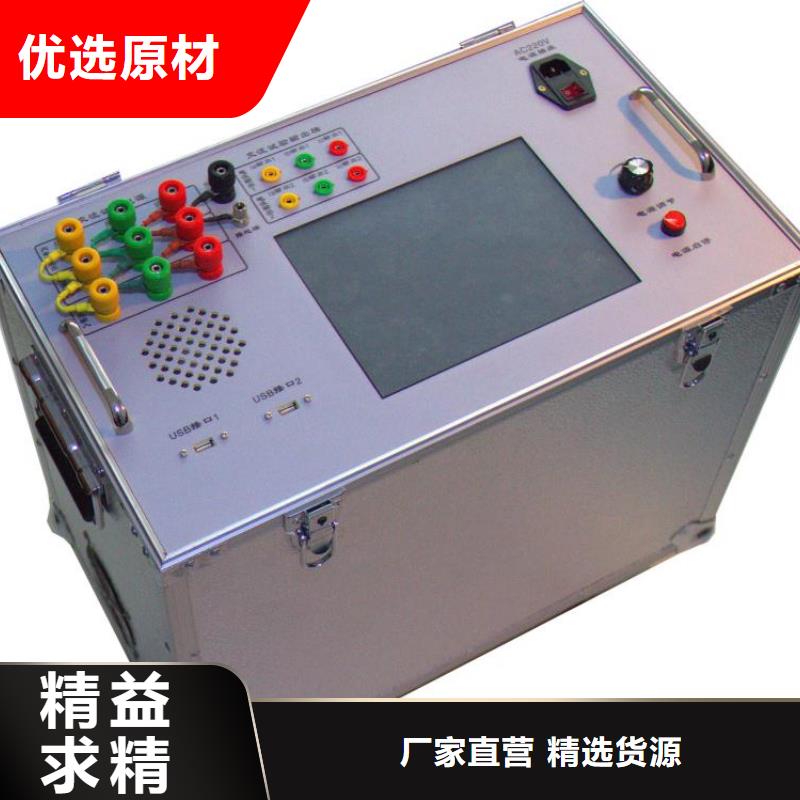

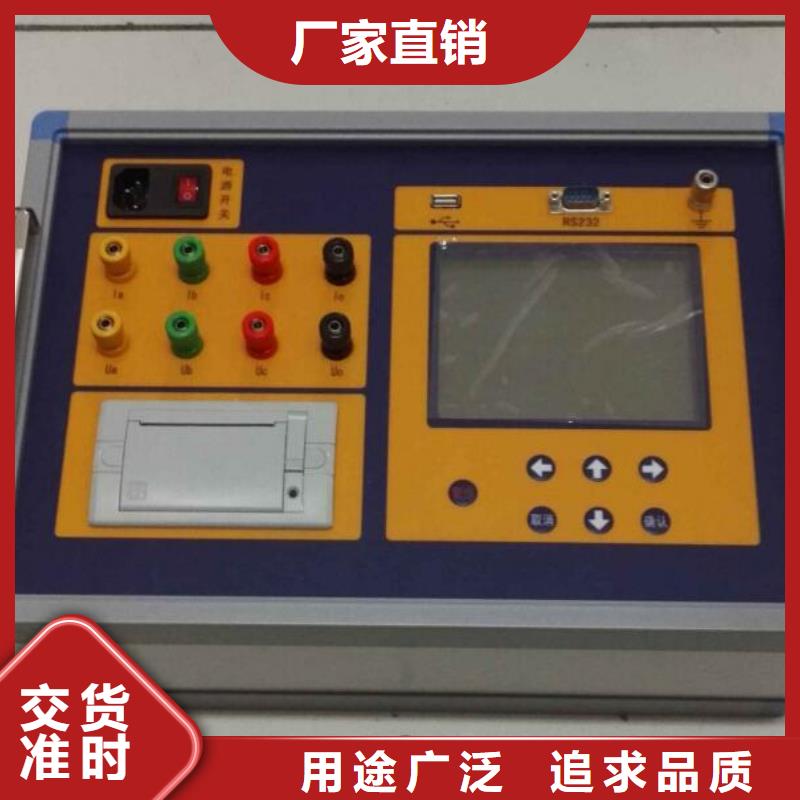

安徽黃山變壓器有載開關測試儀阻抗電壓進行了頻率校正（50Hz）。②接線方法短接變壓器對側接線端子a-b-c，三相實驗電源（一般為380V）的A、B、C相分別接儀器的“入IA”、“入IB”、“入IC”，黃色測試鉗一端接變壓器A相接線柱，另一端接儀器的“出IA”和“出Ua”；綠色測試鉗一端接變壓器B相接線柱，另一端接儀器的“出IB“和“出Ub”；紅色測試鉗一端接變壓器C相接線柱，另一端接儀器的“出IC”和“出Uc”；如果變壓器本側有中性點，其中性點應該與面板上“Uo”接線柱相接，沒有中性點的可以不接。如圖十七所示：圖十七 變壓器三相負載測試接線圖3、變壓器三相空載的測量 ①測試方法在主菜單界面選擇“三相空載”菜單，按“確認”鍵進入?yún)?shù)設置界面，如圖十八：圖十八按 “選擇”鍵選擇輸入項；←、→ 鍵用來選擇輸入位；↑、↓鍵用來改變輸入位數值的大??；按“返回”鍵退出參數設置界面；按“確認”鍵保存當前參數（作為默認值）后進入測量界面。三相空載測試界面如圖十九： 圖十九在此測量界面按“打印”鍵可打印數據，按“存儲”鍵存儲數據，按“確認”鍵鎖屏，按“取消”鍵重新測量，按“返回”鍵返回上一界面。說明：A、電壓校正系數n=2；波形校正Po=Po′(1+d），d指電壓波形畸變系數，通常為負值。B、當試驗頻率f與額定頻率fr有差異、且偏差不大于±5%時，頻率校正如下：a、當磁通一定時，頻率和電壓成正比，施加電壓應用Uf′代替Ur，按下式計算：Uf′= Ur*（f/fr）= Ur*（f/50）式中： Uf′——頻率為f時，產生額定磁通的勵磁電壓，單位為kV；Ur ——頻率為額定值fr時的變壓器低壓側的額定電壓，單位為kV。(三表法測量應顯示相電壓，故本儀器中Uf為低壓側的額定相電壓即Uf= Uf′/ )b、空載損耗按冷軋硅鋼片校正。c、當試驗頻率與額定頻率相差不超過±5%時，測得的空載電流不需要校正。②接線方法將三相電源的“Ua”、“Ub”、“Uc”分別接入儀器輸入端子的“入IA”、“入IB”、“入IC”，黃色測試鉗一端接變壓器A相接線柱，另一端接儀器的“出IA”和“出Ua”；綠色測試鉗一端接變壓器B相接線柱，另一端接儀器的“出IB“和“出Ub”；紅色測試鉗一端接變壓器C相接線柱，另一端接儀器的“出IC”和“出Uc”；如變壓器有中性點，將中性點接到儀器的“出Uo”接線端子，變壓器的高壓側開路。

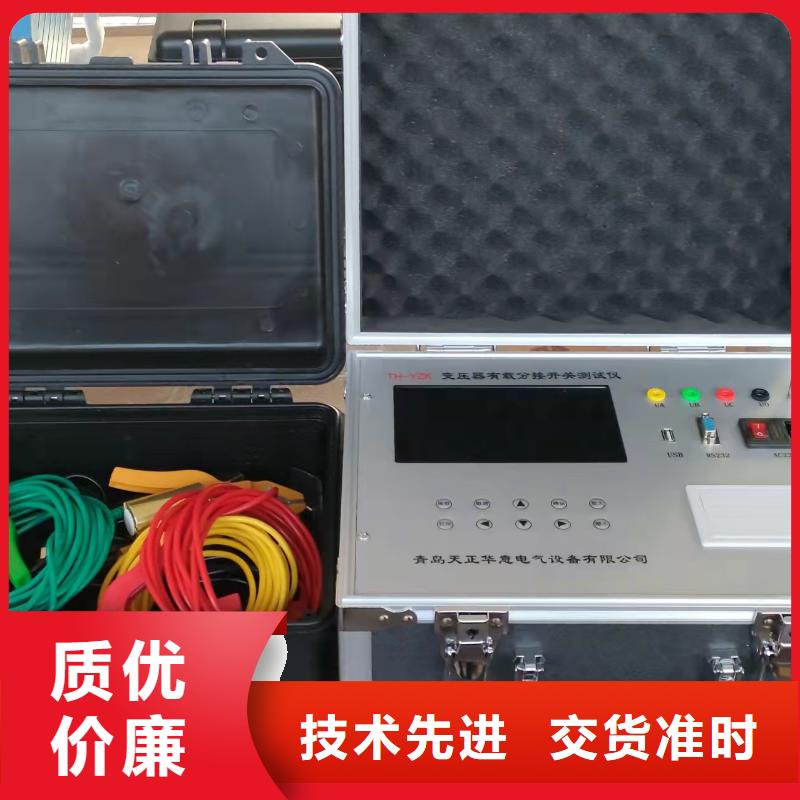

安徽黃山變壓器有載開關測試儀自動測試操作流程：⑴ 選擇自動觸發方式觸發方式有兩種：“自動”或“人工”。選擇設定“自動”或“人工”觸發（選擇打√設定），儀器開機后默認為“自動”觸發方式。⑵ 選擇電流輸出量程按第四章的試驗接線方式接線，通常先將測試線鉗插入 “電流輸出1”端子上；當圖八界面提示“電流超量程，請選用輸出2測試”，時，再將測試線鉗插入 “電流輸出2”端子上。⑶ 啟動自動測試（操作步驟） 步：?jiǎn)?dòng)測試：點擊〖測試〗鍵后，即可打測試界面，如圖八所示，軟件開始采集波形，并進入“電流量程自動調整”功能；圖八第二步：電源調節：按下儀器面板上的〖電源啟?！桨粹o，按鈕開關處于按下位置（指示燈亮），再順時鐘旋轉〖電源調節〗旋鈕（將旋鈕順時鐘旋轉到頭），在旋轉調節電流過程中注意觀察界面提示，若界面一直出現“待電流波形穩定后，點擊結束按鈕” ，證明測試電流已調整到 測量范圍。然后點擊“結束”鍵軟件會自動進入鎖存觸發功能。若提示“電流超量程，請選用輸出2測試”，這時按一下〖電源啟?！桨粹o，按鈕開關處于彈起位置（指示燈熄滅），停止電流輸出，再將測試線鉗插入“電流輸出2”端子上，重新按下〖電源啟?！桨粹o（指示燈亮），繼續測試。若提示“請緩慢調節電位器，降低電流”，這時可逆時鐘旋轉〖電源調節〗旋鈕，緩慢降低電流，待提示字符自動消失后可繼續測試。在調節電源過程中，若電流輸出超量限（或電源輸出有短路），電源會自動保護（電源停止輸出），蜂鳴器報警（長響），這時應按一下〖電源啟停〗按鈕，按鈕開關處于彈起位置（指示燈熄滅），并將〖電源調節〗旋鈕逆時鐘旋轉調節到小位置。待檢查接線正常后可重新啟動電源測試。

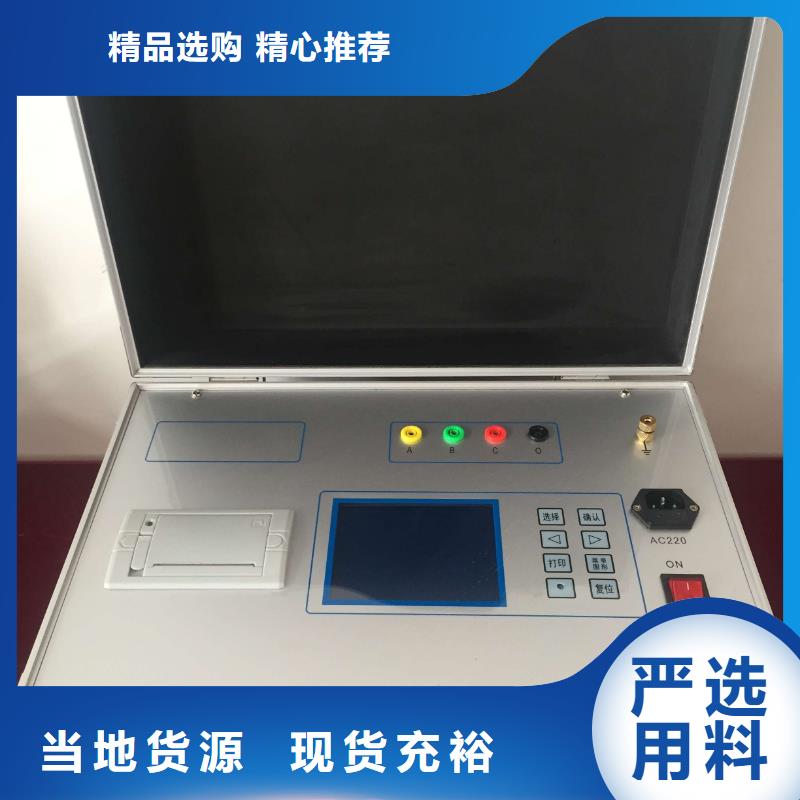

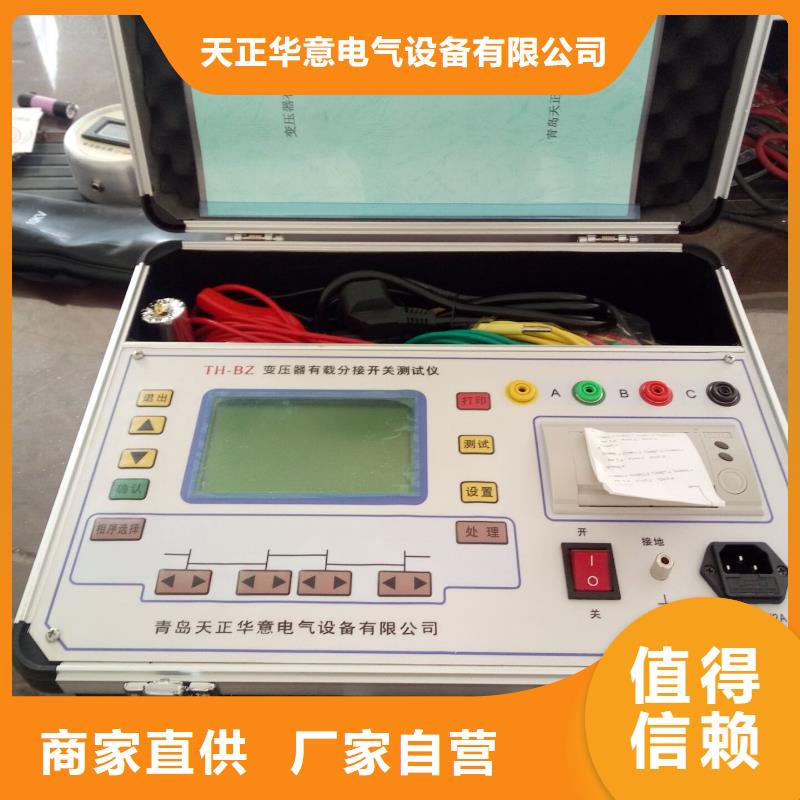

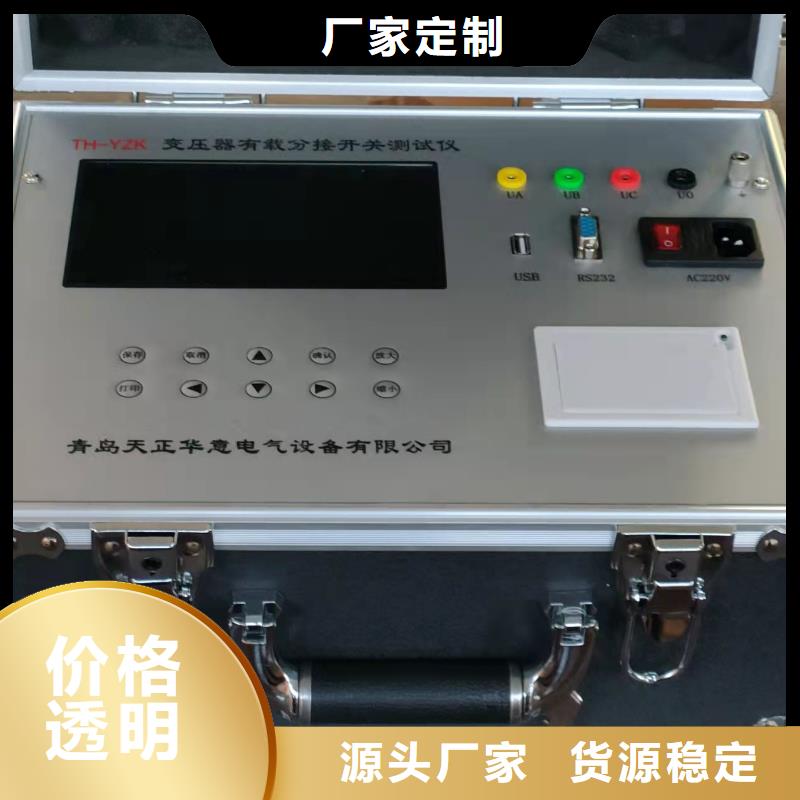

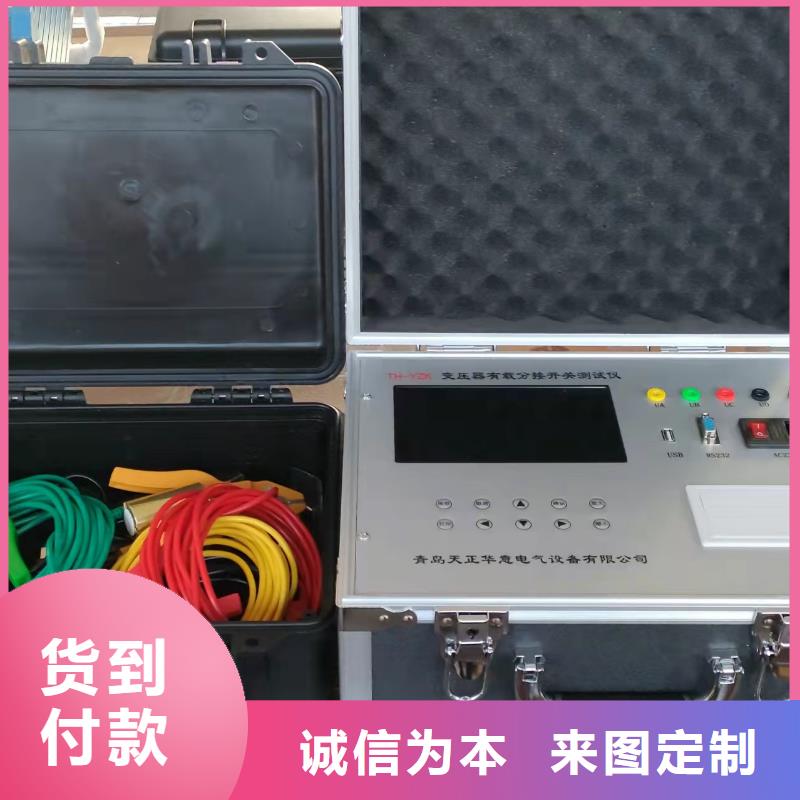

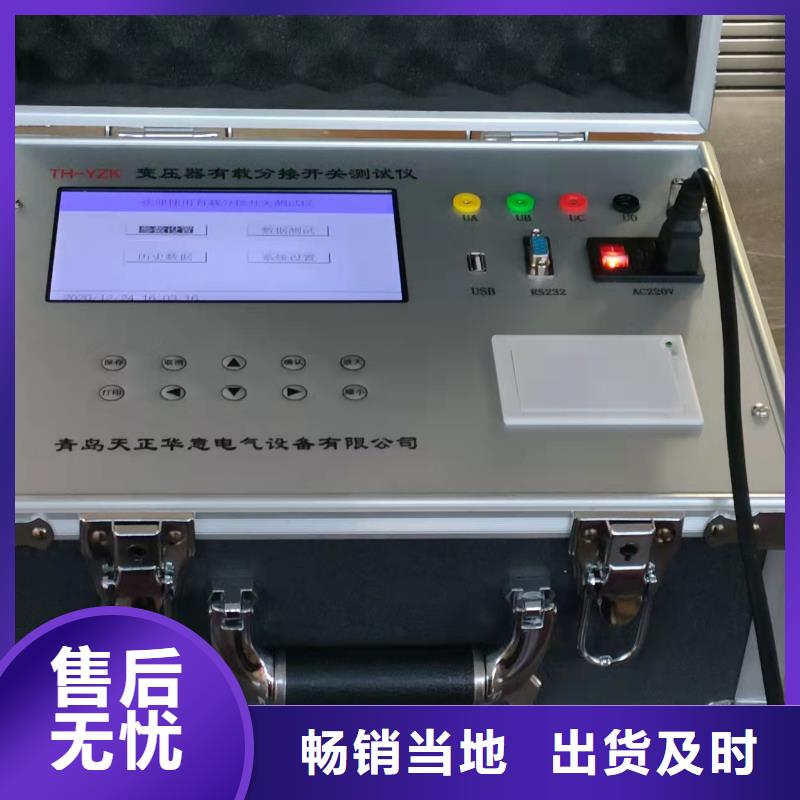

安徽黃山變壓器有載開關測試儀電阻量程：0.3A檔 0-40Ω；1A檔 0-20Ω （如測量范圍不能達到用戶要求，可向我公司訂做寬范圍有載分接開關參數測試儀）9.直流電阻測量精度：±(5%+0.01Ω)。2.2.5 絕緣性能1.絕緣電阻：電源輸入端對機殼的絕緣電阻＞20MΩ。2.測試裝置絕緣水平應能耐受1500V交流電壓(有效值)2.2.6 重量體積1.重量：30kg(不包括測試線)。2.體積：530*320*600（mm）三、儀器面板各部分功能說明儀器面板功能示意圖（1）接線端子1）“電源輸出”端子部分：電源輸出端子：IA 輸出、IB 輸出、IC輸出；選用內接電源測試時與“電源輸入”端子對應鏈接；選用外接電源測試時不接線。2）“電源輸入”端子部分：電源輸入端子：IA 輸入、IB 輸入、IC輸入；選用內接電源測試時與“電源輸出”端子對應鏈接；選用外接電源測試時與外部電源對應鏈接。3）“電壓輸入”端子部分：電壓輸入端子：UA 輸入、UB 輸入、UC輸入；與“電源輸入”端子對應鏈接。4）“電流輸出1” 端子部分( 電流量程0.1A)：電流輸出端子：Ia1 輸出、Ib1 輸出、Ic1輸出；選用0.1A小電流量程時接變壓器測量端子。5）“電流輸出2” 端子部分( 電流量程10A)：電流輸出端子：啊輸出、Ib2 輸出、Ic2輸出；選用10A大電流量程時接變壓器測量端子。 6）N零線共用端；接入試驗電源（零線）和接變壓器測量端子7）直流“電流輸出3” 端子部分電流輸出端子：a端輸出接變壓器A相套管、b端輸出接變壓器B相套管、c端輸出接變壓器C相套管、N端輸出接變壓器繞組中心端。（2）電源保險： 5A保險管（按在裝電源插座盒內）（3）〨接地端一個：使用本機配備接地線與大地連接（4）電源插座（自帶電源開關）： 接AC-220V電源；指示燈亮電源接通（5）電源調節旋鈕一個：用于調節機內試驗電源輸出，順時鐘旋轉升高電壓，逆時鐘旋轉降低電壓。
