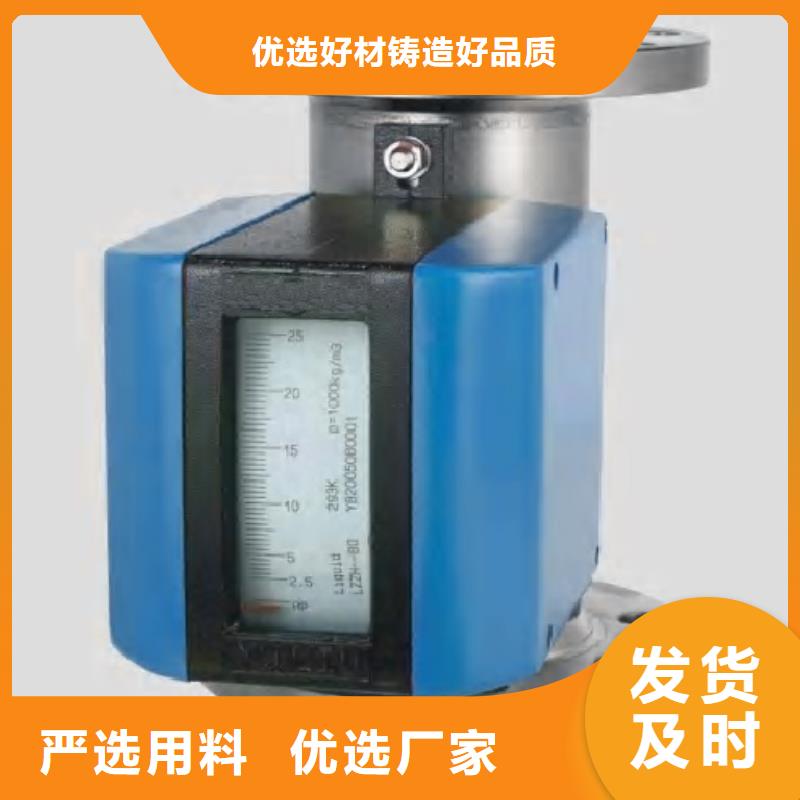

金屬管浮子流量計
一、 概述：
1、 是基于浮子位置測量的一種磁耦合變面積流量儀表。
2、 小可測流量范圍：0.1～1L/h（水）。
3、 適合介質：液體和氣體。
4、 結構：全金屬結構，304或316不銹鋼鋼、哈氏合金、鈦材。
5、 特點：體積?。ò惭b間距小為90mm-側進側出型）、壓損小。
6、 量程比：10：1。
7、 輸出：指針指示型、4～20mA遠傳輸出型（24V供電）。
8、 防爆分類：普通型、本質型兩種。
9、 流向：下進上出、側進側出兩種。
10、 使用環境溫度范圍:-40 -- +80℃。
11、 精度:<±2.5%,溫飄:< ±0.1%/10℃。
二、 結構和原理：
結構組成見右圖：
1、 本體
2、 測量管
3、 浮子
4、 表頭
5、 磁耦合系統
6、 電氣電纜
原理：流量的測量是由指示器內的變送器通過耦合磁鋼感受浮子位置的變化來完成流量的指示和號的遠傳輸出。當被測介質自下而上流經測量管時，浮子受重力、浮力及流體流速對浮子垂直向上的推動力，三者平衡時，浮子即相對靜止在某個位置，這個位置隨浮子與錐管的環隙面積、流體流速而變化，浮子的位置即對應被測介質流量的大小。
一、 技術參數：
測量范圍 水 (20℃) 1～100000 l/h
空氣（0.1013MPa20℃） 0.5～3000000 l/h
量程 比 10:1
精度等級 1.5/2.5/4.0級
工作壓力 Max 16MPa
介質溫度 標準型 -40℃～+120℃
環境溫度 -40℃～+80℃
連接口徑與介質粘度 1/4”NPT, 3/8” NPT 1/2” NPT≤5mPa.s
3/4”NPT，1” NPT ≤250mPa.s
輸 出 標準號:二線制4～20mA(24VDC供電)
供 電 24VDC±20%
連接方式 側進測出型：1/4” NPT
下進上出型：1/4”NPT, 3/8”NPT, 1/2”NPT，3/4”NPT，1” NPT內螺紋，法蘭，卡套等
電氣接口 M8×1或用戶提供規格
防護等級 IP65
防爆標志 本安型：ExiaIICT3～6
二、 選型說明：
| L25 |
| |||||
| 流向 | V 下進上出、垂直安裝，可選材質：304、316、Ni、Ti，可選連接：法蘭，螺紋 | |||||
| H 側進側出、可選材質：304、316，可選連接：1/4”NPT | ||||||
| 接液材質 | R0 304 | |||||
| R1 316 | ||||||
| Ni HC-276 合金 | ||||||
| Ti 鈦合金 | ||||||
| 止檔及〇型圈材質 | 1 PTFE/Buna，四氟乙烯+丁晴橡膠 | |||||
| 2 PVDF/ Viton，聚偏氟乙烯+丁晴橡膠 | ||||||
| 3 PVDF/ Buna，聚偏氟乙烯+丁晴橡膠 | ||||||
| 4 PTFE/ Kalrez，四氟乙烯+全氟化橡膠 | ||||||
| 針閥 | A 無閥 | |||||
| N 進口閥門 | ||||||
| M 出口閥門 | ||||||
| 指示器及輸出類型 | Z 指針指示 | |||||
| D 指針+4～20mA兩線制（24V供電） | ||||||
| EK1 上限報警 指針雙指示+三線制輸出（24V供電） | ||||||
| EK2 下限報警 指針雙指示+三線制輸出（24V供電） | ||||||
| EK3 上下限報警 指針雙指示+三線制輸出（24V供電） | ||||||
| EK4 上限報警 指針雙指示+二線制輸出（8.2V供電） | ||||||
| EK5 下限報警 指針雙指示+二線制輸出（8.2V供電） | ||||||
| EK6 上下限報警 指針雙指示+二線制輸出（8.2V供電） | ||||||
| 口徑 | 1 法蘭 | |||||
| 2 螺紋 | ||||||
| 3 卡套 | ||||||
| 4 其它 | ||||||
|
| ||||||
