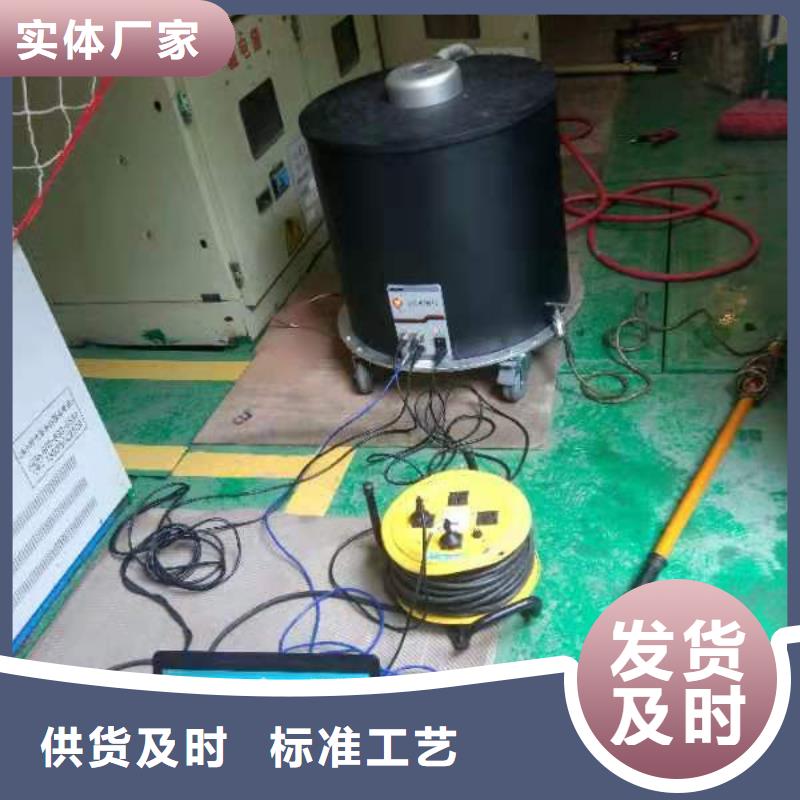

阿拉善振蕩波局放耐壓試驗系統 測試回路包括:1.1.1 硬件 TH 主要由兩部分構成 高壓單元：高壓線圈、高壓分壓器、高壓開關、局放耦合電容、耦合單元以及局放探測器。 控制單元：筆記本單元主要用于控制測試程序、分析測試數據和保存測試數據，外部連接高壓 ，控制開關用于控制高壓加壓。將系統接地后并內部連接，然后與被測電纜相連。 1.2 軟件 TH 軟件主要構成如下： TH 測試分析軟件，是用戶操作的主界面；該軟件是由筆記本電腦控制的。 該軟件可以進行下述操作： - 定義測試對象； - 校準測試電路； - 加壓測試； - 測試并保存測試數據； TH 瀏覽軟件內置于系統中，但也可以根據客戶要求將該軟件單機獨立安裝。該軟件的主要用途如下： - 顯示并管理測試數據，生成測試報告； - 利用脈沖反射儀分析測試數據； - 生成測試報告； - 生成數據庫特征。 TH 用戶界面是由鼠標和鍵盤控制。屏幕上每個鍵都標注了相應功能。每個處于活動狀態的功能鍵都是能進行相應的功能操作或直接進入下一個操作界面。點擊“Esc”鍵就會返回到 TH 系統起始界面。 TH 軟件的界面顯示以及功能可以歸納如下： 被測電纜：定義被測電纜系統參數； 測試校準：啟動并執行測試電路的校準； 測試操作：通過測試以及數據的保存來對電力電纜進行現場診斷； 瀏覽報告：分析數據并生成測試報告。

<阿拉善>天正華意電氣設備有限公司
電纜震蕩波試驗原理價格公道

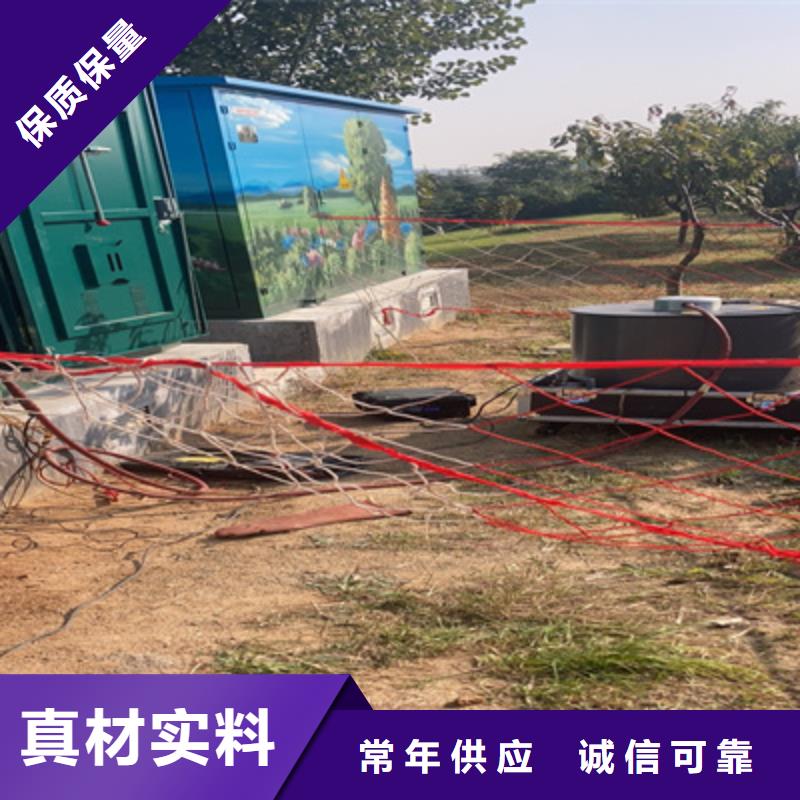

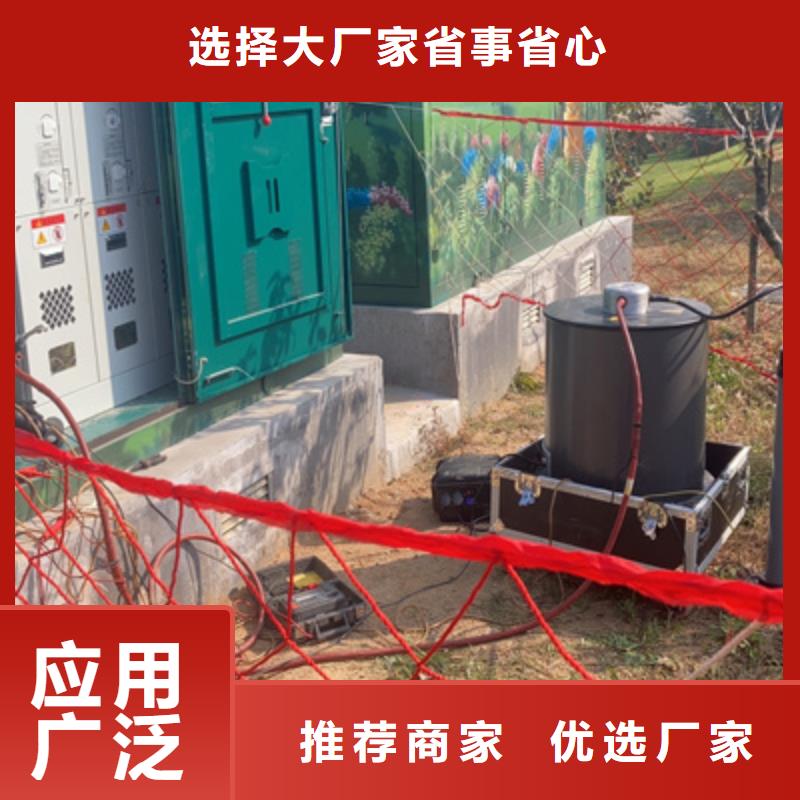

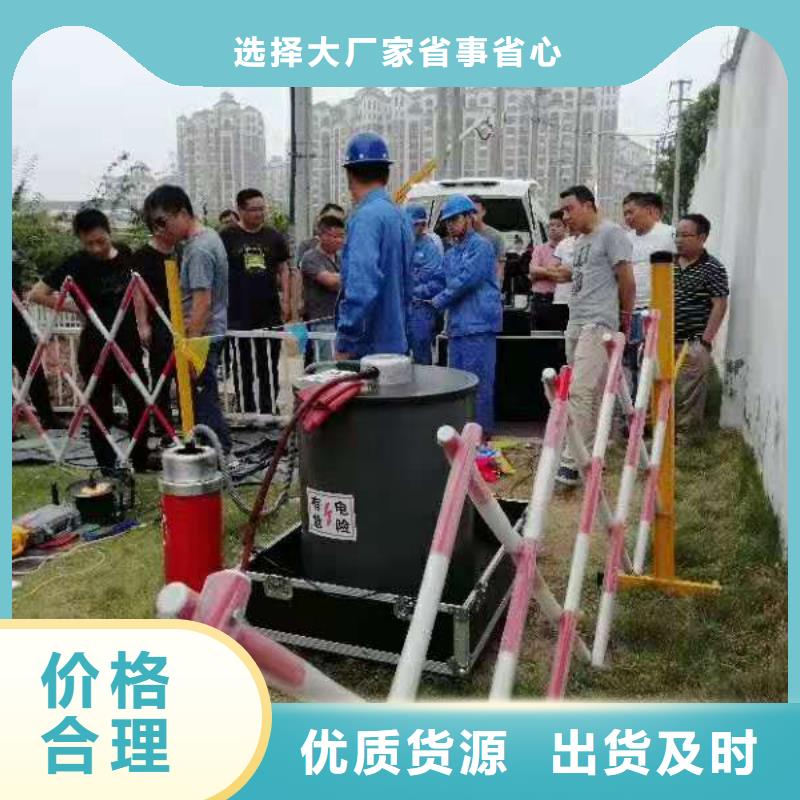

阿拉善振蕩波局放耐壓試驗系統聲明為更好地使用本系統請仔細閱讀使用說明書，并請妥善保管以備日后使用。本公司保留更改本說明書內容的權利和產品更新導致的表述差異。事項：1、絕緣電阻測試時電纜對側需專人看守，嚴禁測試期間電纜頭及被測電纜本體或附近處有作業現象。2、切斷被測電纜電源，防止再次通電，確定被測電纜上已無電壓，隔離附近帶電設施。3、試驗接線時，應先用放電棒放電并掛地線后再觸碰電纜頭，確保人身。4、升壓試驗時應在電纜頭和試驗設備四周裝設網狀圍欄，懸掛“高壓，危險！”標示牌，試驗現場四周應派專人監護，禁止與試驗無關人員靠近。5、升壓時控制臺操作人員應站在絕緣墊上，防止高壓反擊危及人員。6、加壓過程中應注意觀察電壓是否波動、數據是否異常，并呼唱報時，發現有異常情況立即降壓，直到查明原因后再重新開始加壓。

阿拉善振蕩波局放耐壓試驗系統 維護按照規定正常使用條件下，系統無需定期維護，請定期檢查測試系統各個連接頭絕緣情況。若高壓連接電纜出現絕緣損壞的情況，請定購新連接電纜。系統為局部放電和電壓測試系統，請測試過程中要確保校準的有效性。請確保高壓連接頭插拔使用正確的方式9. 解答疑難問題 通常測試中出現的問題是由于 OHV系統連接不牢而造成的。對電纜較低電壓測試時，如果高壓電纜或接地電纜連接不牢，有可能出現很高的局放水平，此時請關閉系統并檢查連線狀況，如連接情況沒有問題，重啟系統后還是出現同樣問題，則請與供應商聯系。設備配備的外包裝完全可以應付運輸過程中的正常碰撞。但是，在搬運設備時還是要盡量小心，以免設備造成損壞。當設備需要再次運輸而原外包裝又不在時，使用替代外包裝的性能要高于或與原外包裝性能一致。10.設備的回收 系統到達使用壽命后，應將其拆卸報廢或循環利用，拆卸時并無嚴格要求。設備中有一些金屬部件，包括鋁以及合成金屬等，這些部件可以根據用戶公司的規定對其進行回收等處理。 11. 簡述 系統可能對電力電纜的絕緣狀況加以測試和評估，其診斷技術和原理比較先進。本系統為無損測試，不會對電纜造成任何損壞。 測試時需對系統和自己操作充滿信心，相信自己的判斷。

<阿拉善>天正華意電氣設備有限公司
電纜震蕩波試驗原理價格公道

阿拉善振蕩波局放耐壓試驗系統 輸入必要的測試項目信息圖 4 所示，其中“始端位置”、“終端位置”及“電纜長度”為必填項，其余信息為生成報告時的信息，建議填寫。樹形顯示中 “L1”、“L2”、 “L3”分別代表電纜 A、B、C 三相，其下屬的子項包括“開始位置”、“接頭信息”、“本體信息”三種特征信息。選擇所要添加的的接頭與前一接頭處的主絕緣材料，并填寫所要添加的接頭的位置，點擊“添加”按鈕，即可建立電纜特征信息，如圖 4 所示。對已建立的電纜特征信息，用戶可以進行刪除、修改操作，選中樹形中已添加的接頭直接點擊“刪除”按鈕即可刪除所選電纜接頭的信息。新建項目信息完成后，點擊界面下方的“保存”按鈕，軟件自動完成數據保存，數據默認保存在上位機 C 盤相應10瑞士 Seize 電纜振蕩波局放測試系統的測試文件夾內，同時關閉界面，若點擊“取消”按鈕，軟件界面關閉但不保存數據。新建測試項目完成后，在圖 3 所示的主界面中將顯示新建的測試項目。2、編輯項目在列表中選擇測試項目，再點擊下方的“編輯”，所選項目的信息自動彈至新建項目窗口，并自動加載該項目已有信息，在此基礎上可根據實際情況進行修改，修改完成后點擊“保存”按鈕，編輯后的信息自動更新至該項目。3、刪除項目在列表中找到欲刪除的測試項目，點擊列表下方的“刪除”按鈕，彈出詢問對話框，點擊“確定”則可性刪除選中項目。4、載入項目用戶在列表中雙擊選擇測試項目（或單擊選中后點擊“確定”按鈕），“項目管理”界面關閉，軟件自動載入用戶所選的測試項目，用戶可進行后續測量操作，測量數據自動分類保存在用戶選中的測試項目中。

<阿拉善>天正華意電氣設備有限公司

阿拉善振蕩波局放耐壓試驗系統 維護按照規定正常使用條件下，系統無需定期維護，請定期檢查測試系統各個連接頭絕緣情況。若高壓連接電纜出現絕緣損壞的情況，請定購新連接電纜。系統為局部放電和電壓測試系統，請測試過程中要確保校準的有效性。請確保高壓連接頭插拔使用正確的方式9. 解答疑難問題 通常測試中出現的問題是由于 OHV系統連接不牢而造成的。對電纜較低電壓測試時，如果高壓電纜或接地電纜連接不牢，有可能出現很高的局放水平，此時請關閉系統并檢查連線狀況，如連接情況沒有問題，重啟系統后還是出現同樣問題，則請與供應商聯系。設備配備的外包裝完全可以應付運輸過程中的正常碰撞。但是，在搬運設備時還是要盡量小心，以免設備造成損壞。當設備需要再次運輸而原外包裝又不在時，使用替代外包裝的性能要高于或與原外包裝性能一致。10.設備的回收 系統到達使用壽命后，應將其拆卸報廢或循環利用，拆卸時并無嚴格要求。設備中有一些金屬部件，包括鋁以及合成金屬等，這些部件可以根據用戶公司的規定對其進行回收等處理。 11. 簡述 系統可能對電力電纜的絕緣狀況加以測試和評估，其診斷技術和原理比較先進。本系統為無損測試，不會對電纜造成任何損壞。 測試時需對系統和自己操作充滿信心，相信自己的判斷。

電纜震蕩波試驗原理價格公道

阿拉善振蕩波局放耐壓試驗系統 輸入必要的測試項目信息圖 4 所示，其中“始端位置”、“終端位置”及“電纜長度”為必填項，其余信息為生成報告時的信息，建議填寫。樹形顯示中 “L1”、“L2”、 “L3”分別代表電纜 A、B、C 三相，其下屬的子項包括“開始位置”、“接頭信息”、“本體信息”三種特征信息。選擇所要添加的的接頭與前一接頭處的主絕緣材料，并填寫所要添加的接頭的位置，點擊“添加”按鈕，即可建立電纜特征信息，如圖 4 所示。對已建立的電纜特征信息，用戶可以進行刪除、修改操作，選中樹形中已添加的接頭直接點擊“刪除”按鈕即可刪除所選電纜接頭的信息。新建項目信息完成后，點擊界面下方的“保存”按鈕，軟件自動完成數據保存，數據默認保存在上位機 C 盤相應10瑞士 Seize 電纜振蕩波局放測試系統的測試文件夾內，同時關閉界面，若點擊“取消”按鈕，軟件界面關閉但不保存數據。新建測試項目完成后，在圖 3 所示的主界面中將顯示新建的測試項目。2、編輯項目在列表中選擇測試項目，再點擊下方的“編輯”，所選項目的信息自動彈至新建項目窗口，并自動加載該項目已有信息，在此基礎上可根據實際情況進行修改，修改完成后點擊“保存”按鈕，編輯后的信息自動更新至該項目。3、刪除項目在列表中找到欲刪除的測試項目，點擊列表下方的“刪除”按鈕，彈出詢問對話框，點擊“確定”則可性刪除選中項目。4、載入項目用戶在列表中雙擊選擇測試項目（或單擊選中后點擊“確定”按鈕），“項目管理”界面關閉，軟件自動載入用戶所選的測試項目，用戶可進行后續測量操作，測量數據自動分類保存在用戶選中的測試項目中。

<阿拉善>天正華意電氣設備有限公司

阿拉善振蕩波局放耐壓試驗系統中壓以及高壓電力電纜在鋪設安裝后或者維護更換后需要對其運行性做檢測。同樣在電纜投運較長時間后，也需要做檢測來掌握其的狀態。???為此，標準中提出了要對被測電纜施加高于工況電壓的加壓檢測，其結果不是發生擊穿（說明電纜中有嚴重的缺陷）就是“沒有擊穿”。而隨著技術的發展，當今的檢測技術已經可以對電纜中的局部放電進行準確的測量和定位。現場測試的可靠性得到了明顯的提高，而且即使當電纜中出現缺陷時，為了找到缺陷，也不必一定要使被測電纜發生擊穿。借助局放模式圖的運用，我們可以得出其缺陷的嚴重程度以及位置。在進行震蕩波局放測量時，我們通過對損耗因子的獲取 同 時 也 可 以 對 電 纜 絕 緣 老 化 程 度 進 行 評估。因此這種測試所帶給用戶的信息量遠遠超過了統一的單一的加壓測試。

<阿拉善>天正華意電氣設備有限公司
電纜震蕩波試驗原理價格公道

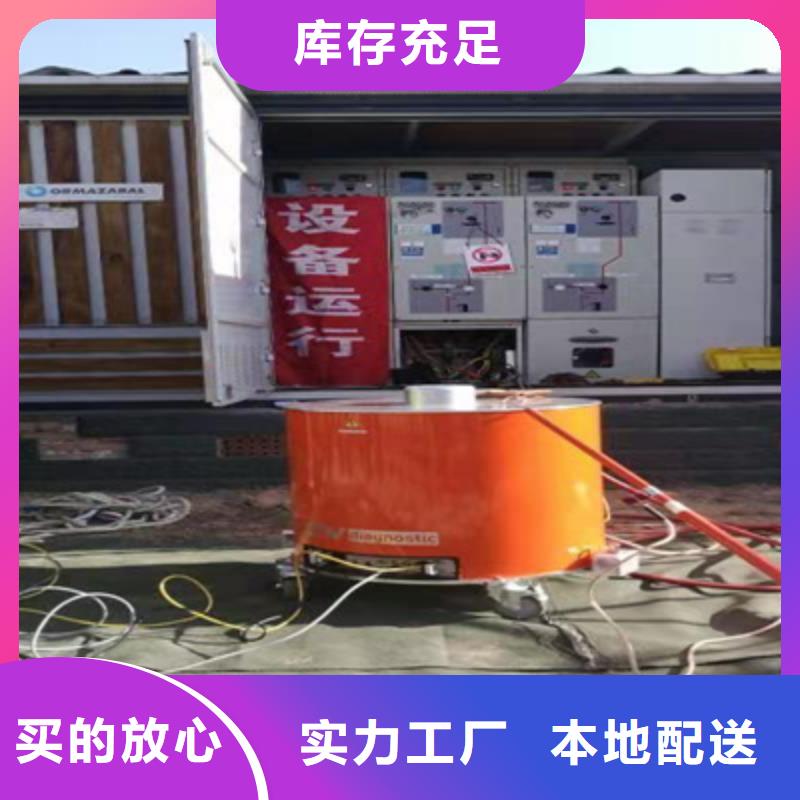

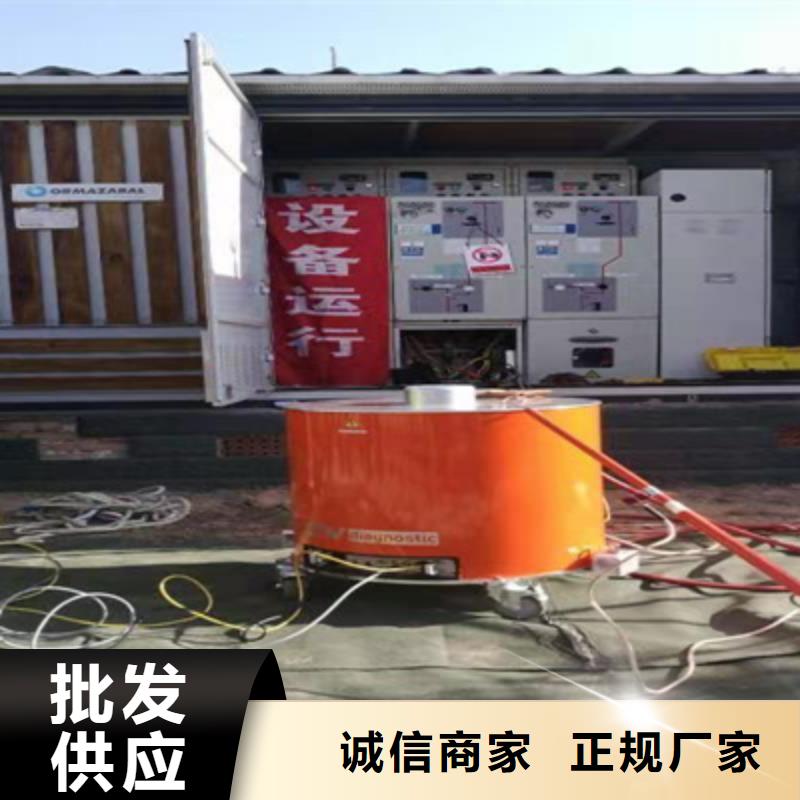

阿拉善振蕩波局放耐壓試驗系統一、系統簡介1、概述目前對電力電纜檢修的管理，主要是依據《電力設備交接和性試驗規程》所規定的項目和試驗周期，定期在停電狀態下進行絕緣性能試驗。其中變頻串聯諧振試驗由于試驗狀況接近電纜的運行工況，因此成為國內目前應用廣泛的試驗方法。但大量試驗及經驗表明，串聯諧振耐壓試驗無法對電纜整體絕緣的狀態進行定量評估，一些通過串聯諧振耐壓試驗的高壓電纜在短期內仍有放電擊穿的現象。經過長期對高壓電纜的研究試驗和實踐，認為局部放電是電纜絕緣故障的先兆，有效檢測局部放電是提高電纜狀態檢修水平的一種重要途徑。電纜振蕩波局放診斷與定位系統（簡稱WTS系統）是電力電纜“狀態檢修”的一種新方法。但此方法是先對XLPE電纜施加直流電壓，利用形成的阻尼振蕩波條件下的局放進行診斷與定位；而XLPE 電纜的直流耐壓試驗容易引起電荷積聚，電荷積聚對電纜是有隱性傷害并且也易于產生假局放信號，此方法的使用是值得進一步探討的。為此，我們開發出交流衰減阻尼振蕩波局放測試裝置 本裝置采用交流高壓源，在交流變頻串聯諧振耐壓裝置上，附加峰值同步信號使串聯諧振回路在峰值時停止功率輸出，并同時閉合高壓電子開關，形成振蕩波阻尼振蕩，進行電纜局部放電測試。可以可靠地發現電纜及電纜接頭的微弱絕緣缺陷，并且可以準確定位。此裝置既可以在現場進行阻尼振蕩波條件下的電纜局放測量及定位，亦可以按現行標準（規程）進行電纜的現場交接及性串聯變頻諧振交流耐壓試驗，一機兩用，大大提高了設備使用效率。

阿拉善振蕩波局放耐壓試驗系統本操作手冊可作為操作指導或參考資料，能盡快地解答相關疑問并解決所遇到的問題。 如有問題，請首先仔細閱讀本用戶手冊，閱讀時，請根據目錄仔細閱讀相關章節。此外，請 確保設備連線及接頭是否完好。 如仍有問題，請與 OHV 中國辦事處聯系。 本操作手冊為OHV公司版權所有。事先未取得 OHV公司書面同意，不得用影印或其他方式復制本操作手冊。OHV公司保留更改操作手冊內容的權利。OHV公司對操作手冊的任何印刷錯誤或不妥之處不負有任何責任。此外，對于操作等所造成的直接或間接的損失也不負有任何責任。 質量保證 OHV公司將按下述條款對所銷售產品提供質量保證: 交貨時， OHV公司保證其產品在工藝上或材料上不存在足以導致降低產品價值或使用 性能的嚴重缺陷，但對所提供的軟件無此類保證。在質量保證期內，OHV公司可自行決定 修理損壞部件或用新部件（具有和原部件相同的使用性能和壽命）來更換。OHV公司拒絕超出保修范圍的維修要求，并不對由此造成的間接損害承擔任何責任，被更換的所有部件和產品均歸OHV公司所有。 OHV公司提供的質量保證有效期為 12個月（從交貨日期算起）。若 OHV公司在質 量保證期內提供配件，質保期內，產品維修須由 OHV公司或其授權的服務站進行。交貨期后 60天內，若產品外表有明顯瑕疵，如用戶提出的此類問題我公司會給予處理。 產品置放于不合規格的條件下；儲存、運輸或使用不當；以及由未經 OHV公司授權的 單位維修或安裝而造成的任何故障或損失均不在質量保證范圍內。由于自然磨損、破裂、強力事件、以及使用非 OHV公司的原裝配件而引起的損壞均不在質保范圍內。

電纜震蕩波試驗原理價格公道

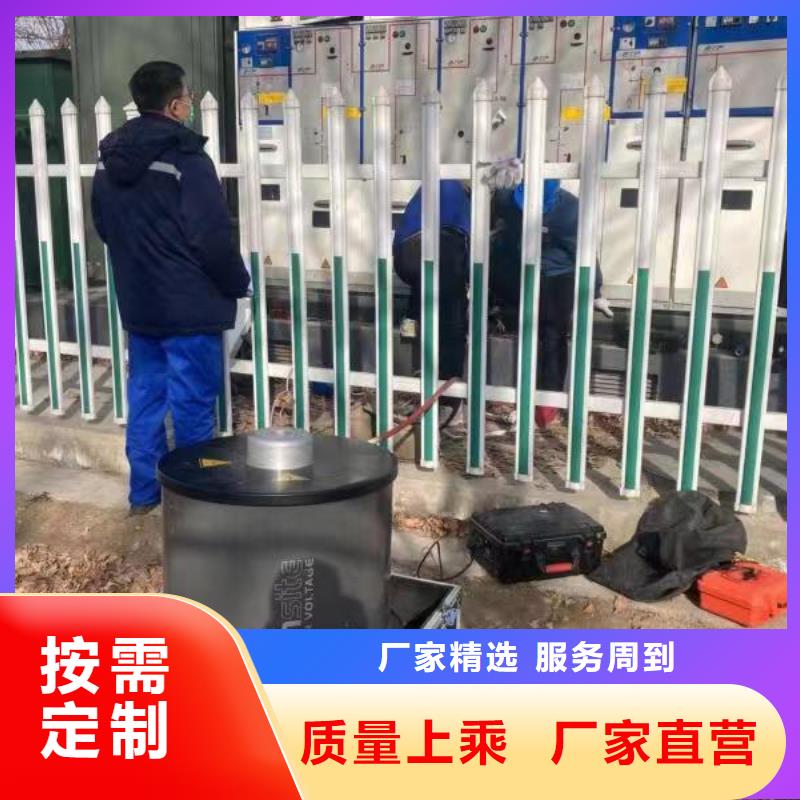

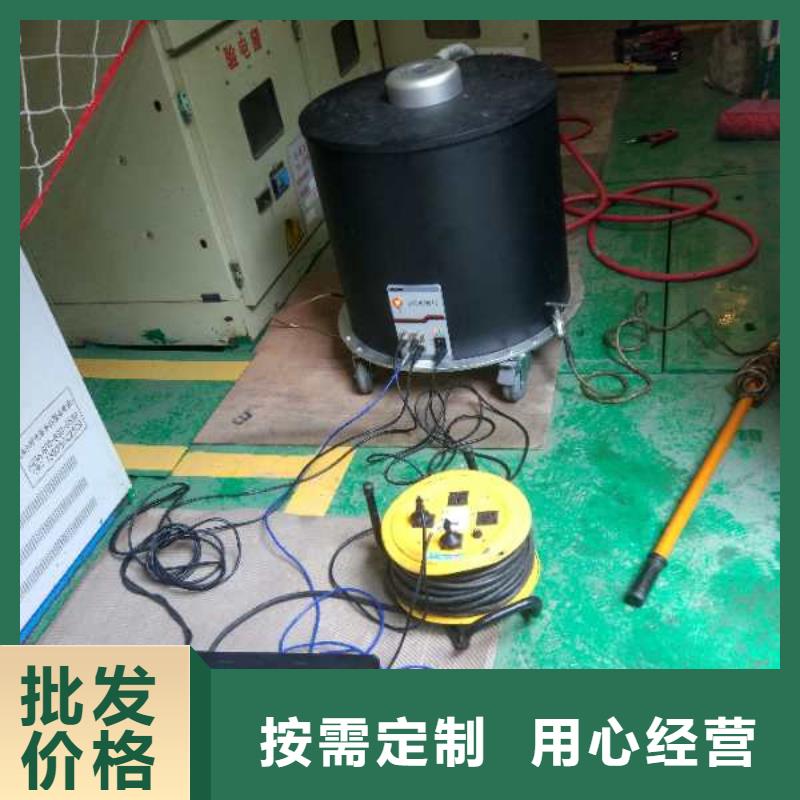

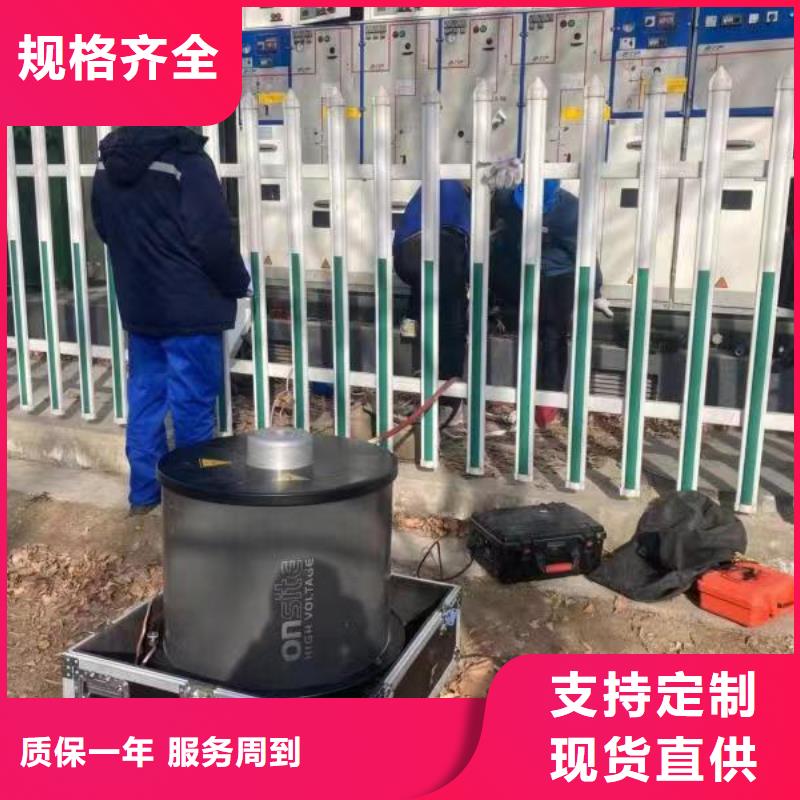

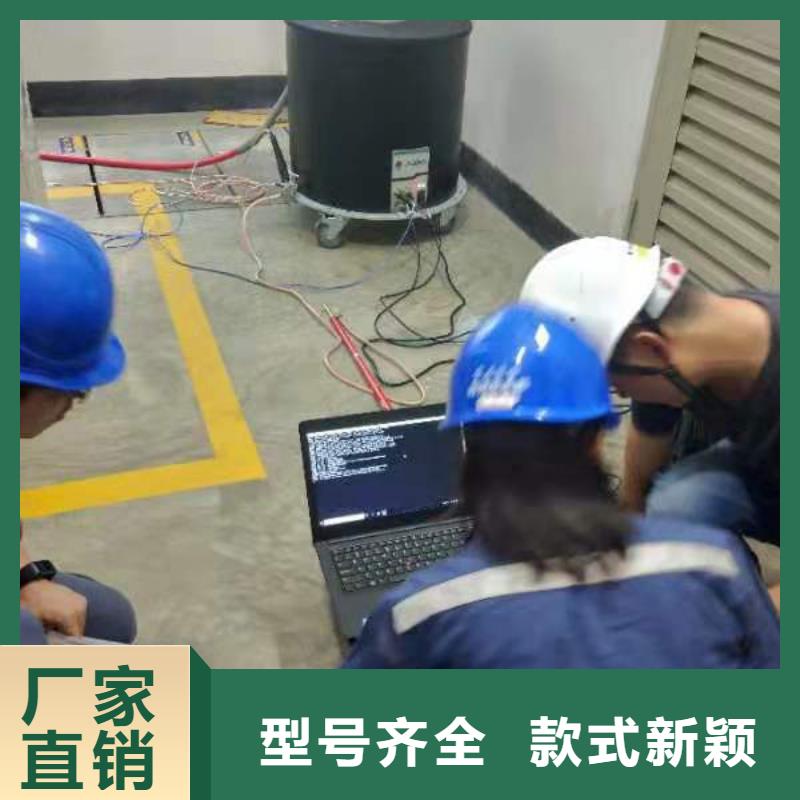

阿拉善振蕩波局放耐壓試驗系統連接與控制 接地 牢固以及清潔的接地端對于操作的以及測試結果的度都是十分必要的。我們強烈建議使用配備的接地電纜接地螺絲與測試端連接。 4.2 連接面板 連接面板上電源線插口位置如圖所示，注意要 使用設備配備的電源線接通電源。 啟動系統前請連接外部控制開關，如圖所示。電源開關位于電源插口上方，保險盒位于電源開關和電源插口之間。更換保險絲時，一定要確保替換的保險絲與原保險絲型號、電流等級完全相同4.2.2 連接筆記本電腦 高壓單元與已預裝控制軟件筆記本的連接方式是通過網線直連。 1) 啟動OHV 系統高壓單元 2) 啟動筆記本電腦， 3) 雙擊桌面的圖標 (名稱)，啟動測試軟件即可。連接測試電纜 圖為測試電路連接示意圖，其中包括: 被測電纜：執行測試或校準時，被測電纜要與電網斷開，并兩端懸空。 系列高壓單元：銀色上外蓋是系統的高壓端，應謹慎處理。 高壓控制開關：必須啟動高壓控制開關才能電纜加壓高壓控制開關測試。 電纜連接：由于為高壓測試，接地和測試電纜一定要正確連接，且固定不松動。

---
