清污機攔污柵結構 ：攔污柵在平面上可以布置成直線形或呈半圓的折線形，在立面上可以是直立的或傾斜的，依水流挾帶污物的性質、多少、運用要求和清污方式決定。水頭較高的壩后式水電站的進水口常用直立半圓形；進水閘、水工隧洞、輸水管道多用直線形。 深式進水口的攔污柵高度與水庫水位和清污方式有關。對于不需要經常清污的，其頂部高程可略高于防洪限制水位（見水庫特征值）；需要經常清污的，則應高于需要清污的 水位。高度較大的攔污柵，可做成幾節，每節的尺寸可根據起吊能力確定。 在寒冷地區的冬季需要對攔污柵采取防凍措施。 三、攔污柵常用的方法有： ①將低壓(50V)電流通到攔污柵利用金屬結構本身的電阻發熱來防凍此法簡便但耗電量大； ②在柵前水面下，利用壓縮空氣將水庫下層溫度較高的水體帶到水面，維持攔污柵前后一段范圍內不結冰，此法多用于大型水庫。

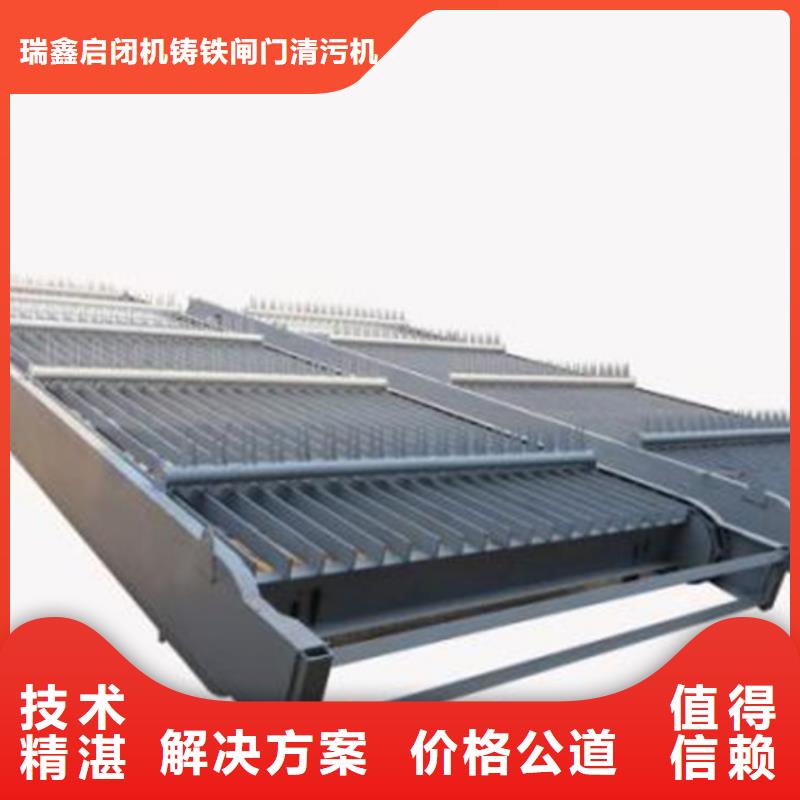

LWS清污機型平面鋼攔污柵，有型鋼框架、珊條經焊接組成。該平面鋼攔污柵具有外形美觀、結構簡單、安裝方便、操作、攔漂浮物強、使用壽命長、維修費用低等優點。 一、攔污柵的作用： 設在進水口前，用于攔阻水流挾帶的水草、漂木等雜物（一般稱污物）的框柵式結構。攔污柵由邊框、橫隔板和柵條構成（見圖，支承在混凝土墩墻上，一般用鋼材制造。柵條間距視污物大小、多少和運用要求而定。水電站用的柵條間距取決于水輪機型號及尺寸，以保證通過攔污柵的污物不會卡在水輪機過流部件中為準。泄水隧洞和泄水孔一般不設攔污柵，如洞徑或孔徑不大，而沉木較多需要設置時，柵條間距宜加大。攔污柵所受荷載 ，除自重外，主要是污物堵塞后，在柵前后由于水位差形成的水荷載，一般按 2～4m水頭考慮。攔污柵的柵面尺寸決定于過柵流量和允許過柵流速。為減少水頭損失和便于清污，一般要求過柵流速不大于1.0m/s左右。攔污柵可以做成固定的或能夠起吊的。

　在污水處理前工序中，攔截、各種固體顆粒物、漂浮物等。使后續處理工序得以順利進行。是市政污水、工業污水;紡織、造紙等處理過程中攔污、除渣的關鍵設備。該機有柵齒柵齒軸、鏈板等組成柵網，以替代傳統格柵的柵條。柵網在機架內作回轉運動，從而將污水中的懸浮物攔截并不斷分離水中的懸浮物，因而工作效率高，運動平穩格柵前后水位差小，并且不堵塞。 　　在清污機耙齒鏈軸上裝置的耙齒空地可以依據運用條件進行選擇。當耙齒把流體中的固態懸浮物分別后可以保證水流暢通流過。整個作業過程是連續的，也可以是間歇的。格柵除污機安裝要求：本機放入基礎就位后，其安裝角度應符合設計要求，格柵卸料口平面應與格柵井操作平臺面平行，格柵墻板應與格柵井操作平臺面垂直，保證設備安裝的水平度誤差小于1/1000，然后再根據安裝圖將設備與預埋件焊成一體，再將地腳螺母擰緊。通電操作前，將手柄插入電機端部的方榫內，按蓋上箭頭指示的方向用手搖動電機。不得有其他影響操作的因素。用張緊鏈輪調整器調整鏈條的松緊度，用張緊螺釘調整彈齒鏈條的松緊度。檢查減速機的潤滑油是否到油面線，不足時用30#機械油加至油面線。

清污機由邊框、橫隔板和柵條構成。其材質主要有碳鋼、不銹鋼、玻璃鋼以及其他特殊材料材質。(見圖，支承在混凝土墩墻上，一般用鋼材制造。柵條間距視污物大小、多少和運用要求而定。水電站用的柵條間距取決于水輪機型號及尺寸，以通過攔污柵的污物不會卡在水輪機過流部件中為準。泄水隧洞和泄水孔一般不設攔污柵，如洞徑或孔徑不大，而沉木較多需要設置時，柵條間距宜加大。 特點如下： 　　1. 無柵條，諸多小齒耙相互連接組成一個碩大的旋轉面，撈渣徹底。 　　2. 有過載保護裝置，運行可靠。 　　3. 通過運行軌跡變化完成卸渣，效果好。 　　4. 間隙1mm，是典型的細格柵。 　　5. 齒耙強度高，有尼龍與不銹鋼兩種材質供選擇。 　　6. 整機供貨
