9-04型高壓離心通風機為適應我國電力設備發展的需要，我們開發了9-04、9-06系列高壓小流量離心鼓風機，并成功地應用在新北熱電廠及盤錦油田。該鼓風機適用于電站、石油、環保、養殖、冶金、煉鐵、化工系統。介質溫度一般不超過50℃(不超過80℃),介質中所含塵土及硬質顆粒不大于150mg/m3。 ??2.形式?該鼓風機為單吸人式，9-04有No6.3D、7.1D、8C、9D、10D、11.2D、12.5D、5.6C、6.3C、7.1C、8C共11個機號；9-06有No6.3D、7.1D、8D、9D、10D、11.2D、12.5D共7個機號。 ??通風機可制成右旋和左旋兩種形式，從電動機一端正視，葉輪順時針旋轉者稱右旋風機，以“右”表示；逆時針旋轉者稱左旋風機，以“左”表示。 ??風機的出口位置以機殼的出口角度表示，“左”、“右”均可制成0o、90o、180o共三種角度。 ??風機的傳動方式為C式和D式兩種。 ??3.結構特點?該鼓風主要由葉輪、機殼、進風口、底座、傳動組組成。 ??1)葉輪；9-04型風機長短葉片共40片；9-06型風機長短葉片共36片。均屬前向彎曲葉型。葉輪成型后經靜、動平衡校正，故運轉平穩。 ??2）機殼；用普通鋼板焊接成蝸形殼整體。 ??3）進風口；做成收斂式流線型的整體結構，用螺栓固定于前蓋板組上。 ??4）傳動組；由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成，軸承箱為整體結構，用滾動軸承，用軸承潤滑脂潤滑。兩側蓋處裝有可拆密封圈。

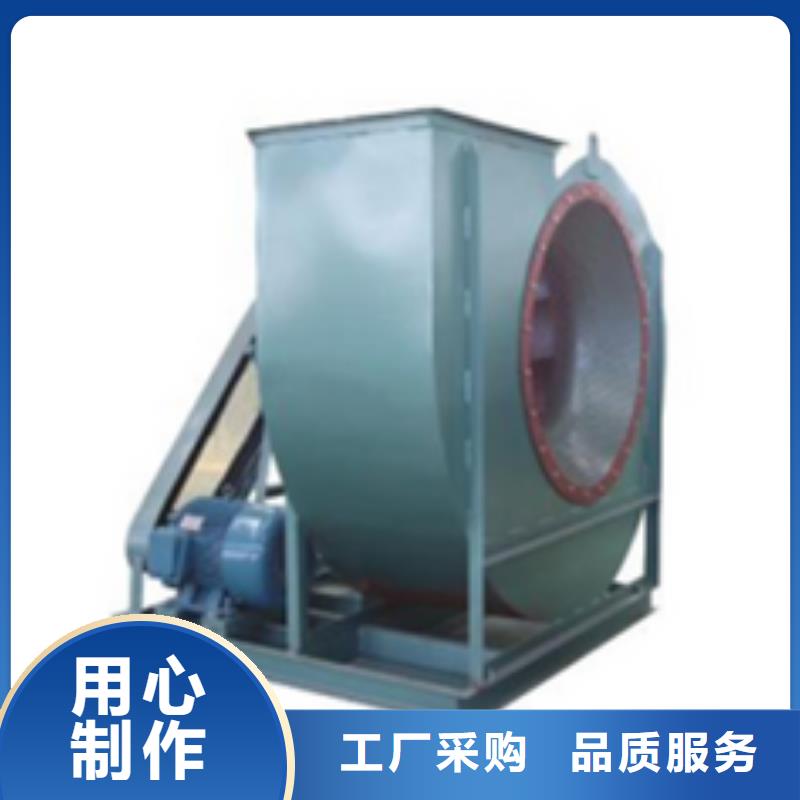

G、Y6-41型鍋爐離心通、引風機，是為適應燃用各種煤質并配有塵煙裝置的0.5t/h~10t/h工業鍋爐而設計、全壓效率高于80％的新系列低噪音風機，凡進氣條件相當，性能相通者均可選用。 G、Y6-41系列離心式通風機，是鍋爐通、引風機的換代產品。 G、Y6-41系列通風機所用的設計方法：選擇合適的風機型式，合理的風機工況，優選流型，合理組織氣源，精心設計葉型，增大風舌間隙，適當降低風機轉速，改進蝸殼設計，凈化來流及盡量減少二次流損失等設計原則，采用有限差分法計算進風口和葉輪輪蓋型線，并以葉輪進口處氣流順暢均勻作為優化判據進行了風口優化設計。再結合原有的風機葉輪、蝸殼等優化設計方法，綜合葉輪、蝸殼、進風口三者一體化的優化設計程序，得出氣動略圖曲線，實踐證明，它既能保證風壓、風量，又能保證較高的效率、較低的比噪聲和較小的風機尺寸。
