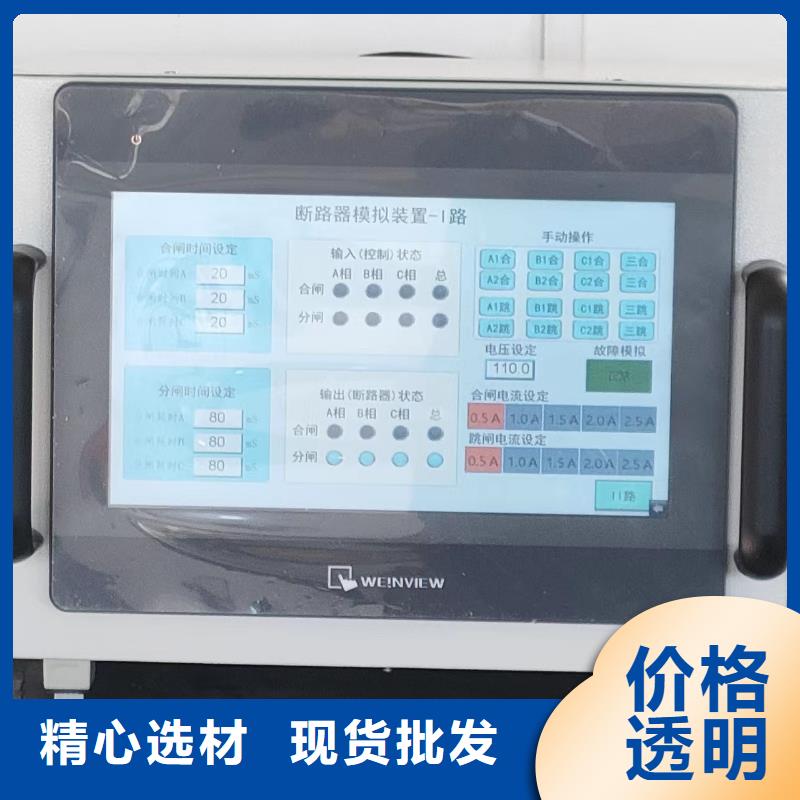

2023出廠價#湖州雙路模擬斷路器公司#可配送

湖州真空度開關測試儀內置國內外幾乎所有真空滅弧室的測量曲線真空滅弧室由于其幾何尺寸、材料的不同，當內部真空度和外加激勵電源一定時，其放電電荷量是不同的，并且有相當的差異。為準確測量，對每一種真空滅弧室必須有對應的從電離電荷量到真空度推算曲線。我公司的專家通過與國內主要真空滅弧室生產廠家的密切合作，取得了幾乎國內外所有真空滅弧室的電離電荷和真空度關系的數據，通過數學處理，將其特征參數送入本系列產品。因此，本系列產品內置國內外幾乎所有真空滅弧室的測量曲線。這是國內外同類產品中的。4、漏電電流的處理對處于分斷狀態的真空滅弧室動觸頭加高壓靜觸頭端加負離子電流時，靜觸頭端會有數值不等的幾個微安的漏電電流，此漏電電流即使是同型號的真空滅弧室也有較大的個體差異。尤其是對于裝在整機上的真空滅弧室，由于其周邊的絕緣支撐件也有漏電，這些漏電的總和有更大的不穩定性和不可預測性。并且在數值上與10E—4Pa數量級的真空滅弧室的電離電流相當。我們采用二次起動高壓的方法，扣除了漏電電流，保證了無論是裝于整機上還是待裝的真空滅弧室的真空計量精度。5、判別完全漏氣的真空滅弧室在本型機中，通過高壓擊穿的方式判別真空滅弧室是否完全漏氣。

<湖州>天正華意電氣設備有限公司

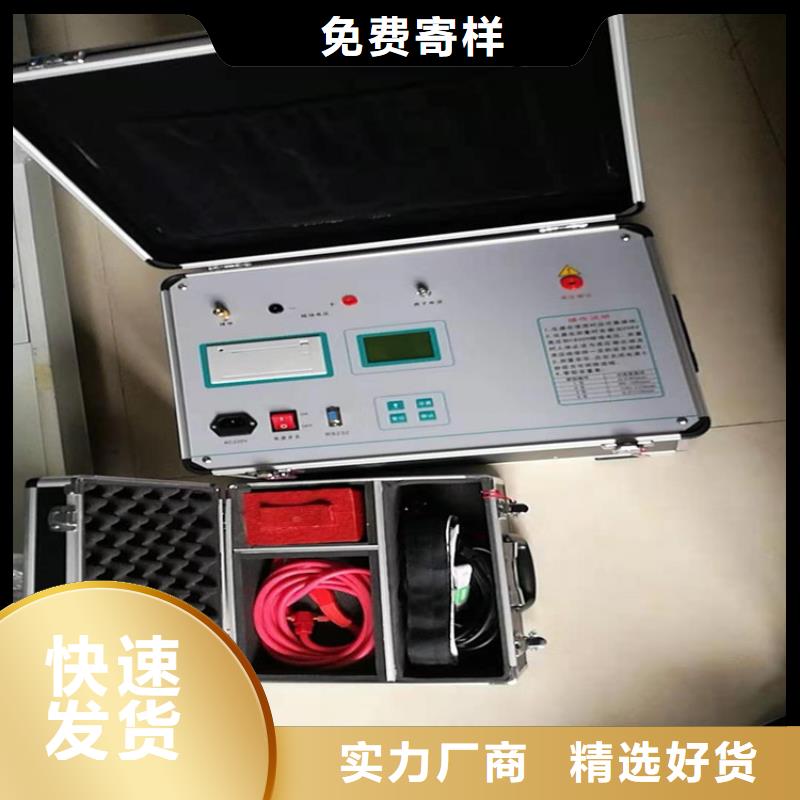

湖州真空度開關測試儀如在0℃以下測試時請先將機器通電20分鐘后再使用。?空氣濕度：＜85％RH?輸入電源：AC220V±10％ 50/60HZ?外形尺寸：350×320×225mm第五章 真空度測試儀面板和外部接線圖面板介紹:1、離子電流輸出端：用于輸出測試所需的離子電流。（漏電流采樣端）2、磁控電流輸出端：用于輸出測試所需的磁控電流來加速電子流以減小外界的各種因素對測量精度的影響。3、高壓輸出端：用于輸出測試所需的高壓。（低2. 5萬伏高3萬伏）詳見3.3.5操作說明.4、外接電源:提供儀器所需的工作電壓。AC220V±10％ 50/60HZ)5、電源開關：控制儀器的總開關。6、管型：用于選擇與測試相對應的管型。7、真空度顯示：用于顯示檢測真空度的真實值。（讀數用科學計數法讀取）8、Pa（真空度）燈：用于指示當前讀數類型、單位9、A（電流）燈：用于指示當前讀數類型、單位。詳見3.3.4操作說明。10、高壓選擇開關：用于選擇測量所需的高壓等級，被測管型是10KV以上選用的位。10KV以下選用低檔位。11、磁控電壓：用于指示磁控線圈的電壓。12、按鍵：選擇鍵用于選擇管型，選擇鍵燈亮為有效；選擇管型后，選擇鍵燈滅為選中。上下鍵：用于上下翻動選擇所需的管型。打印鍵：在測量結束后，打印出測量的數據。打印鍵燈亮有效。校驗鍵：用于如可沒有可代用的參數，則可使用效驗鍵。這樣可直接出電離電流。一般來說，電離電流（A）較真空度（Pa）小兩個數量級左右。測量鍵：選好管型后，測量鍵燈亮表示開始測量。

湖州真空度開關測試儀整機由測量控制電路、電場高壓產生電路、磁場線圈電流控制電路、通訊、打印機、液晶顯示電路等組成。其工作過程為：由測量控制電路發出指令，由開關電源給磁場電容充電，通過控制電路監控，當磁場電容上的電壓達到預定值后，控制電路發出兩路控制信號分別控制電場高壓的輸出和磁場線圈電流的導通，使滅弧室處于強電場、強磁場的狀態中，滅弧室開始放電，產生離子電流I，如圖2中的曲線I所示。該電流經取樣電阻R和預處理電路后輸入單片機，經運算由液晶顯示屏顯示測得的真空度值。圖2 放電波形圖六、儀器面板說明1 儀器面板布置圖注：1．儀器接地端 液晶顯示器； 2．離子電流端；8. 電源插座；3．磁場電壓-； 9. 電源開關；4．磁場電壓＋； 10. 通訊口；5．高壓輸出端；11. 按鍵；6．打印機； 七、使用方法1、將被測的真空管兩端斷電。被測的真空管不必從開關柜上拆卸，但必須使真空管處于正常的斷開狀態，并打開真空開關進出線的刀閘；若真空開關還沒有裝上，也需要采取措施使真空開關動靜觸頭處于正常開距狀態，并將其置于絕緣良好的支撐架上，同時要注意磁控線圈的安裝位置，應安裝在滅弧室中間略偏動觸頭的位置。2、將被測的真空管按圖4與儀器接線（注：如使用繞線式磁控線圈，將扁平電纜沿真空開關繞三圈，然后對接）。具體的操作為：先將儀器接地端接到大地上，再將磁控線圈通過磁場電流線連接儀器的磁場電壓正、負端，將高壓輸出端用高壓電纜連接到真空管的靜觸頭上，將離子電流輸入端通過離子電流線（屏蔽線）接至真空管的動觸頭上。圖4 測試連線圖3、功能選擇。接線完畢后打開儀器電源開關，液晶屏將顯示如圖所示的界面①約3秒，隨后顯示界面②。這時可以通過“設置”鍵來移動光標選擇所需調整的年、月、日，然后按“↑”鍵來調節數字與當前的日期一致，調整完成后按“確認”鍵則進入界面，這時可以通過“↑”鍵或“設置”鍵移動光標以選擇相應的功能，

湖州真空度開關測試儀隨著中壓開關無油化浪潮的興起，真空開關以其獨特的優點得到了廣泛的推廣和應用。這些年來，由于生產工藝和現場使用環境方面的原因，有些真空開關在運行過程中其真空滅弧室會有不同程度的泄漏，有的在正常壽命范圍內就可能泄漏到無法正常開斷的地步。在這種情況下進行開斷就會出現不能正常開斷的現象而造成嚴重的后果。國內真空開關事故大多是由此原因引起。所以加強定期或不定期檢測真空開關真空度成了十分重要的環節。傳統的檢測方法是“耐壓法”，即真空開關處于開斷狀態下，在動靜觸頭之間施加一定的電壓，檢測其泄漏電流的大小，由此推斷真空管的好壞。這種方法的優點是：操作簡單；缺點是：只能定性地檢測真空管的好壞；而且真空度在10-5～10-1Pa之間無法準確分辨，所以無法判斷泄漏的發展趨勢（即同一個真空開關和上次相比有多大程度的泄漏）。本公司推出的TH-IV真空度測試儀結構緊湊，機型輕便小巧，測試時間更短，測量可靠性、穩定性、精度更高，功能更加完善。二、主要特點1、可定量測量各種型號真空開關滅弧室內的真空度；2、現場測量時不需拆卸真空開關；3、測試結果準確可靠；4、液晶漢字顯示，操作更加簡單方便；5、可保存、打印、查看測試的試驗數據；6、儀器帶有RS232通訊接口，可以連接計算機實現真空度-離子電流曲線下載、壽命估計等多種功能；7、儀器重量輕，攜帶方便；

2023出廠價#湖州雙路模擬斷路器公司#可配送 <湖州>天正華意電氣設備有限公司

湖州真空度開關測試儀、將被測的真空管按圖4與儀器接線。具體的操作為：先將儀器接地端接到大地上，再將磁控線圈通過磁場電流線連接儀器的磁場電壓正、負端，將高壓輸出端用高壓電纜連接到真空管的靜觸頭上，將離子電流輸入端通過離子電流線（屏蔽線）接至真空管的動觸頭上。圖4 測試連線圖3、功能選擇。接線完畢后打開儀器電源開關，液晶屏將顯示如圖所示的界面①約3秒，隨后顯示界面②。這時可以通過“設置”鍵來移動光標選擇所需調整的年、月、日，然后按“↑”鍵來調節數字與當前的日期一致，調整完成后按“確認”鍵則進入界面，這時可以通過“↑”鍵或“設置”鍵移動光標以選擇相應的功能，儀器將會根據所選擇的功能執行管型設置、測量、查看歷史數據等任務。界面③4、設置管型。選擇“設置管型”功能后按確認鍵屏幕會進入設置管型界面。此時，按“↑”鍵或“設置”鍵即可進行管型設置，具體的管型設置參數表如下：滅弧室直徑≤80mm 1號管型80＜滅弧室直徑≤100mm 2號管型100mm＜滅弧室直徑≤110mm 3號管型110mm＜滅弧室直徑 4號管型注意：一般情況下玻璃管的壁厚為5mm陶瓷管的厚度為10mm。先測量出真空管的周長L，然后算出真空管的直徑(L/3.14)，再用直徑減去2倍真空管的壁厚即為滅弧室直徑。5．真空度測量。 在進行測量前必須先進行管型設置（參見第四步）。按確認鍵返回界面選擇“測量”按確認鍵進行真空度測量，儀器的顯示如界面：界面④其中××表示充電所需要的時間。

---
