亳州試驗變壓器主要技術參數● 額定容量：5kVA● 低壓電流： 0 ～ 22.7A● 低壓電壓： 0 ～ 220V● 高壓電流： 0 ～ 100mA● 高壓電壓： 0 ～ 50kV● 儀表電壓： 0 ～ 100V● 電壓測量精度： 0.5 ％FS ±3 字● 電流測量精度： 0.5 ％FS ±3 字● 計時長度： 0 ～ 9999 S(特殊模式可用于長時間工作)● 電源電壓： AC220V ±10％；50Hz±2 Hz● 使用環境：環境溫度 0～50 ℃ 相對濕度 ≤85％RH 注：5kVA及以下容量為箱式結構；5kVA以上，30kVA及以下為臺式結構；30kVA以上，50kVA及以下為柜式結構；5kVA以上，30kVA及以下為臺式結構；50kVA以上為分體式結構。(也可根據用戶要求定制)鍵盤說明圖5-1 按鍵升壓按鈕，手動控制模式時，按↑，高壓電壓將不斷升壓，松開就停止升壓，如果已到上限就不再升壓； 降壓按鈕，手動控制模式時，按↓，高壓電壓將不斷降壓，松開就停止降壓，如果已到下限就不再降壓； 暫停按鈕，當按下此按鈕時，調壓器將停止升壓和降壓。此功能特別適合于自動控制模式，當電壓在自動上升時，按下此按鈕，設備將暫停升壓，再次按此按鈕時，電壓將繼續上升至設定電壓。使用者可靈活使用此按鈕，讓自動控制的過程變得更加完美。手動計時按鈕，當工作于手動模式時，按下此按鈕時，可啟動耐壓計時。圖5-2 操作鍵面板復位鍵： 用于程序清零。功能鍵： 可以確認已變更的設置值；可以按序變換參數設定項。移位鍵： 變更設定時 用于移動被設定位；用于切換電壓值的交、直流顯示方式（在測量狀態）。減少鍵： 變更設定時 用于減少被設定位的數值；用于切換顯示本次測量過程中電壓、電流的峰值（在測量狀態）。增加鍵： 變更設定時 用于增加被設定位的數值；用于峰值保持功能是否啟動（在測量狀態）。

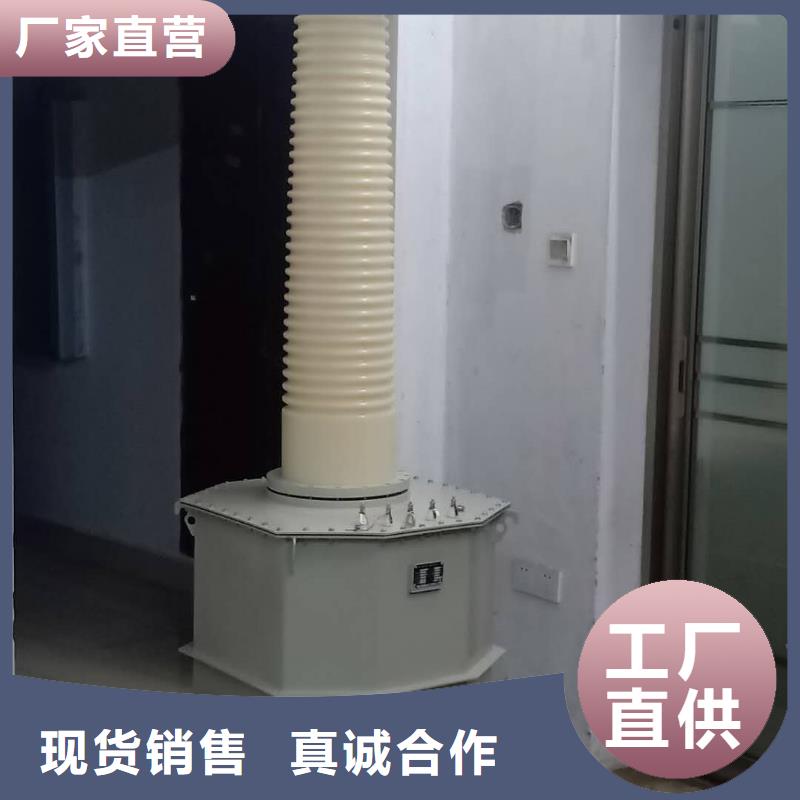

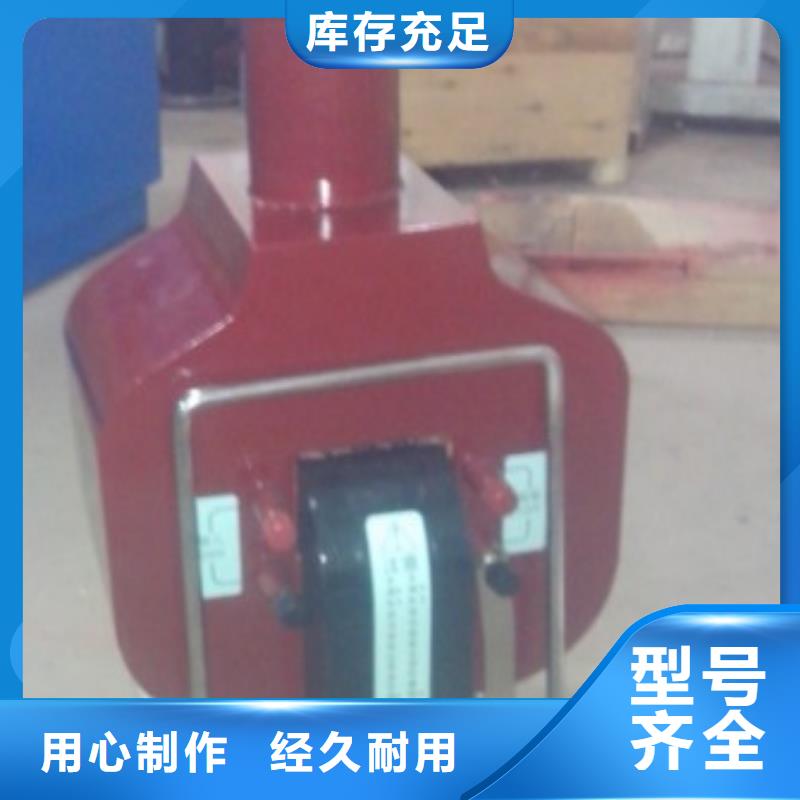

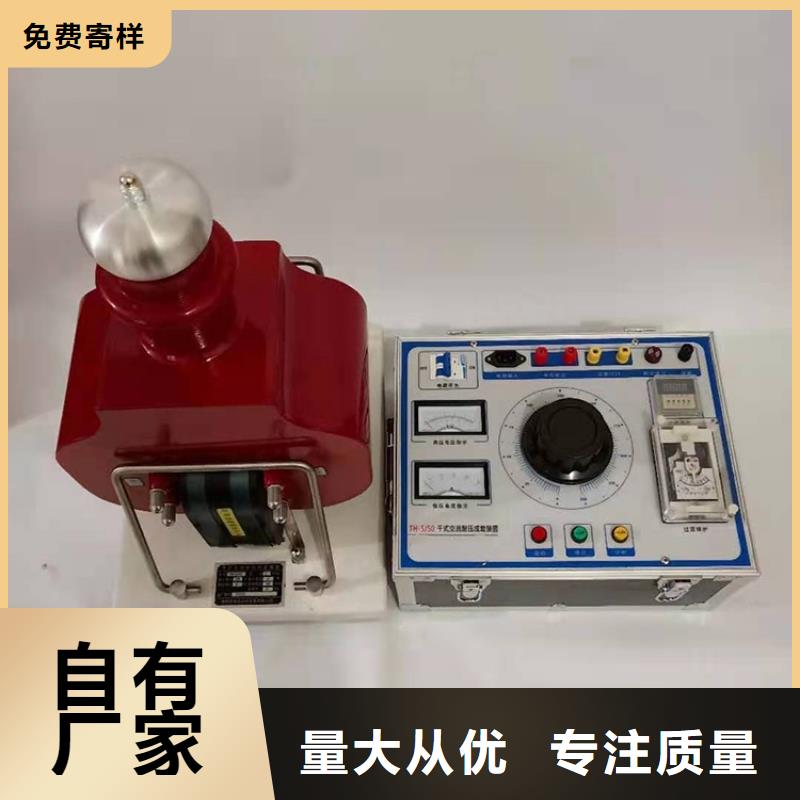

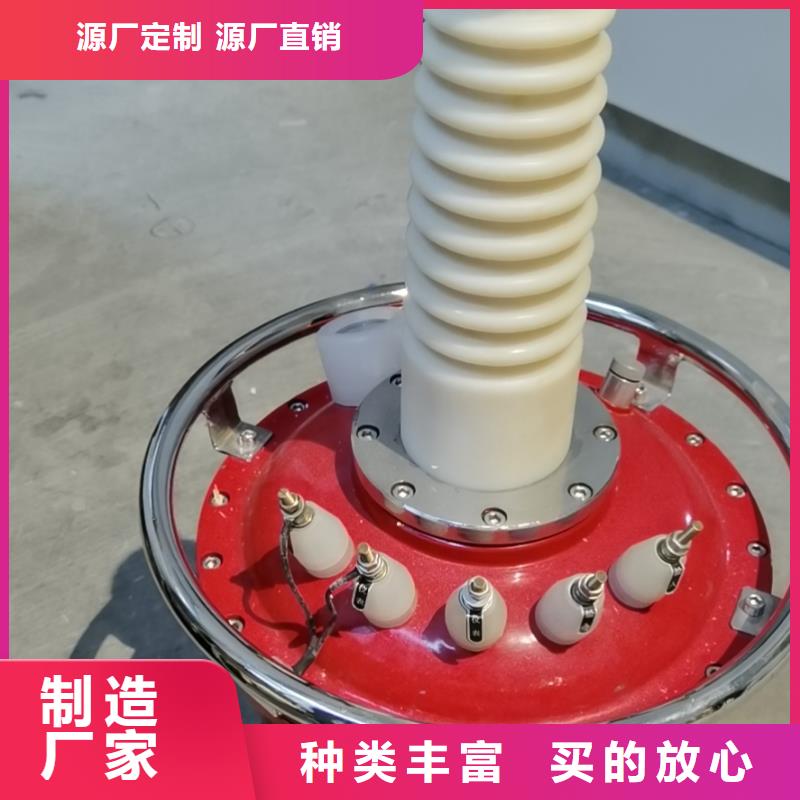

亳州試驗變壓器超輕型試驗變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的。TH-系列超輕型試驗變壓器是在TE系列試驗變壓器的基礎上按照標準《ZBK-41006-89》經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。 二、產品結構TH-系列超輕型試驗變壓器采新型芯式鐵芯結構。初級繞組饒在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。其外部結構圖見圖1，內部結構圖見圖2。圖1：單臺試驗 圖2：單臺試驗變壓器內部結構圖變壓器外部結構示意圖1—短路桿D 2—均壓球 3—高壓套管 4—變壓器提手5—油閥 6、7—次壓輸入a、x 8、9—測量端子E、F 10—變壓器外殼接地端 11—高壓尾X 12—高壓輸出A 13—高壓硅堆 14—變壓器油 15—鐵芯 16—次低壓繞組 17—測量繞組 18—二次高壓繞組 在試驗變壓器中，a、x為低壓輸入端子，E、F為儀表測量端子，A、X為高壓輸出。1三、工作原理 TH-系列超輕型試驗變壓器為單相變壓器，聯結組標號Ⅰ.Ⅰ. 用工頻220V(10kVA以上為380V)電源接入 (為本公司生產的試驗變壓器配套專用設備，詳細資料請見其具體使用說明書)系列操作箱(臺)，經操作箱內自偶調壓器(50kVA以上調壓器外附)調節至0~200V(或0~400V)電壓輸出至TH-系列工頻交直流試驗裝置的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。

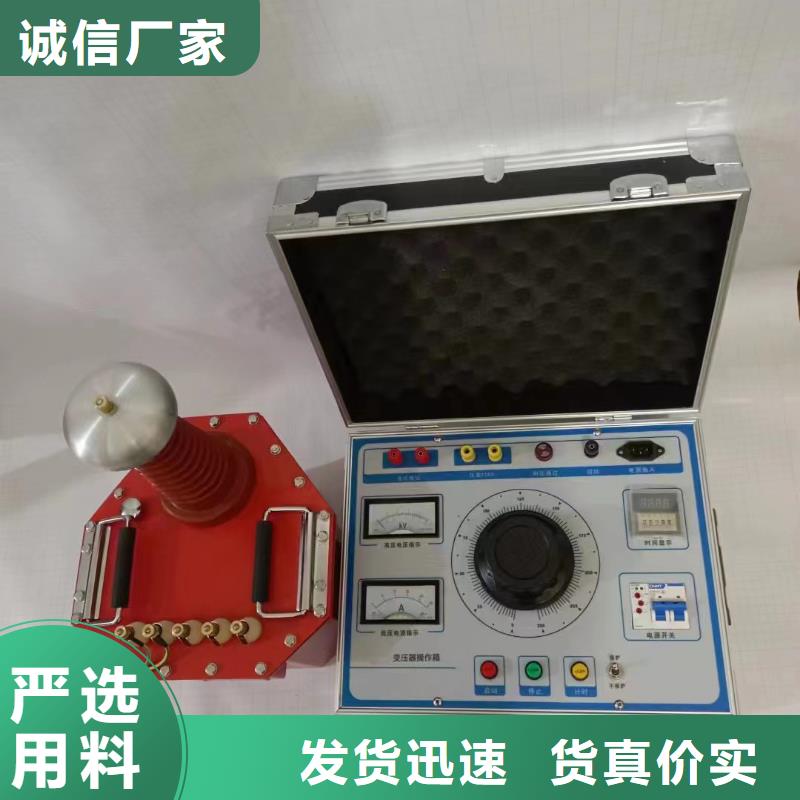

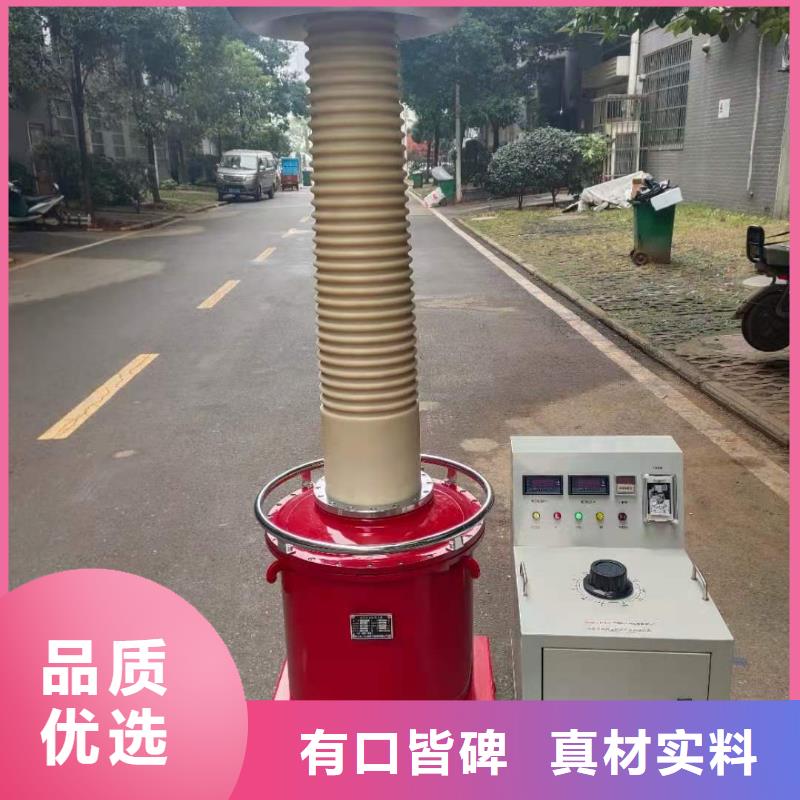

亳州試驗變壓器控制線路圖：5－1：普通操作臺線路圖：如下六、試驗現場布串激組合試驗接圖１、串級接線3UZC(C)—Ⅲ輸入ZC(C)—ⅡTH ZC(C)—ⅠＴHＢ—操作臺ZC（Ｃ）—Ⅰ—組試變ZC（Ｃ）—Ⅱ—第二組試變ZC（Ｃ）—Ⅲ—第三組試變△—絕緣支架２、概述為了方便電力系統的現場等級的試驗，我們專們設計和生產用多臺輕型試驗變壓器串激組合THYDQ系列試驗設備。由于分散組合能力方便使用，故可適應現場多種需要。每個單元重量輕，運輸和移動方便，使現場能順利取得較高的試驗電源。３、工作原理TH系列高壓試驗裝置，除電壓一級外，都在高壓繞組中串繞激磁組。該繞組和后一級試驗變壓器初級線圈參數相同。由控制箱供給第Ⅰ級試驗變壓器繞組電源。第Ⅰ級高壓繞組尾端和外殼接地，首端和第Ⅱ級試驗變壓器高壓尾及外殼連接。由第Ⅰ 級串激抽頭供給第Ⅱ級低壓繞組的勵磁電源，此時Ⅱ級試驗變壓器輸出為第Ⅰ和第Ⅱ級輸出疊加。同理，可疊加第Ⅲ級。七、操作試驗方法：１、按上圖接線，檢查壓力表指示內部氣體壓力是否正常（≥ ０.22MPA）２、做交流耐壓時短路桿插入孔Ｊ中，做直流泄漏試驗，取出 短路桿。３、限流電阻配置：工頻耐壓每伏0.3～１歐：直流每伏５～１０歐，一般試驗可不用。 ４、拆除被試品線引線，套管及器身臟污，必要時采用屏蔽措施。５、準備工作和措施就緒，空試一次設備。６、接上被試品，直流試驗應用屏蔽線，以雜散泄漏。７、合上電源，控制箱（柜）電源批示綠燈亮。８、按下起動按鈕，起動指示燈亮。９、對控制箱，順時針均勻加電，注視電壓表達到額定電壓值。１０、持續規定耐壓時間并注視電流表指示。１１、耐壓時間到，注視ＫＶ表，迅速均勻降零。１２、做圖２實驗后用放電棒經電阻放電，然后直接接地放電。１３、高壓部分可能被充電部位一一放電后，改變或拆除高壓引線，及一切引線至此一次試驗終止。八、注意事項１、試驗設備的布置，對人身周圍要有足夠的距離。盡量避免在人員過道上布置設備及施高壓引線。２、試驗現場安裝圍欄、懸掛“止步、高壓危險”標示牌。３、試驗中高壓引線要有支撐或牽引絕緣物。要有監護員，防止有人靠近和從底下穿過。４、直流高壓試驗中微安表在高位時，除有屏蔽盒外有過流自動保護裝置以防止突發性擊穿短路或放電時表燒壞。５、工頻耐壓試驗：請注意驗算設備容量是否足夠，并應避免產生諧振。６、工作地線（高壓尾、穩壓電容末端接地線）與保護地線（操作箱外殼）應分開連接，并有良好的接地性能。７、試驗中如有電源不規則擺動（如電焊）必然影響高壓輸出穩定，此時應停止試驗查找原因排除。８、試驗工作對氣候（溫度、濕度）的要求應符合試驗規程要求，并作記錄。９、高壓測試工作要嚴格執行能源部頒發的工作規程有關規定。

亳州試驗變壓器慎重保證本公司生產的產品，在發貨之日起一個月內，如產品出現缺陷，實行包換。一年內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其他產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。防止火災或人身傷害：使用適當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。※敬告用戶:由于產品不斷更新說明書內容可能有所改變恕不再另行通知！本公司保留終解釋權！

亳州試驗變壓器注：升壓時要緩慢、均勻；降壓時要迅速，不能直接拔掉電源插座，以免產生過電壓，損壞設備。五、操作注意事項1.開箱時應檢查有否運輸損壞。2.使用一段時間后應檢查各電器元件是否良好，特別是調壓器碳刷的接觸良好。3.嚴格按操作程序操作，在使用前請仔細閱讀說明書。4.長期不用，在重新使用前應用2500V兆歐表檢查主回路對地絕緣電阻，其值不應低于1.5MΩ。5.該設備應存放在通風、干燥、無腐蝕性氣體的地方。六、常見的故障及原因故障現象 原 因無法啟動 1.檢查電源是否接通；2.調壓器是否在零位啟動后，電壓表無指示，而輸出燈亮 1.儀表端是否接好；2.電壓表損壞；3.調壓器開路；無過流，電流表無指示 1.電流表損壞；2.電流繼電器損壞； 啟動后，電壓表指針左右擺動 1.調壓器接觸不良；啟動后，只有一半的電壓 1.電壓表損壞，或有誤差；2.檢查儀表連線與輸出邊線是否接錯一根連線。七、運輸、貯存■運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，面板應朝上。■貯存設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。八、開箱及檢查■開箱注意事項開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打，以免損壞設備。開箱取出設備，并保留設備外包裝和減震物品，既方便了您今后在運輸和貯存時使用，又起到了環保節能的作用。■檢查內容開箱后取出設備，依照裝箱單清點設備和配件。如發現短少，請立即與本公司聯系，我公司將及時為您提供服務。

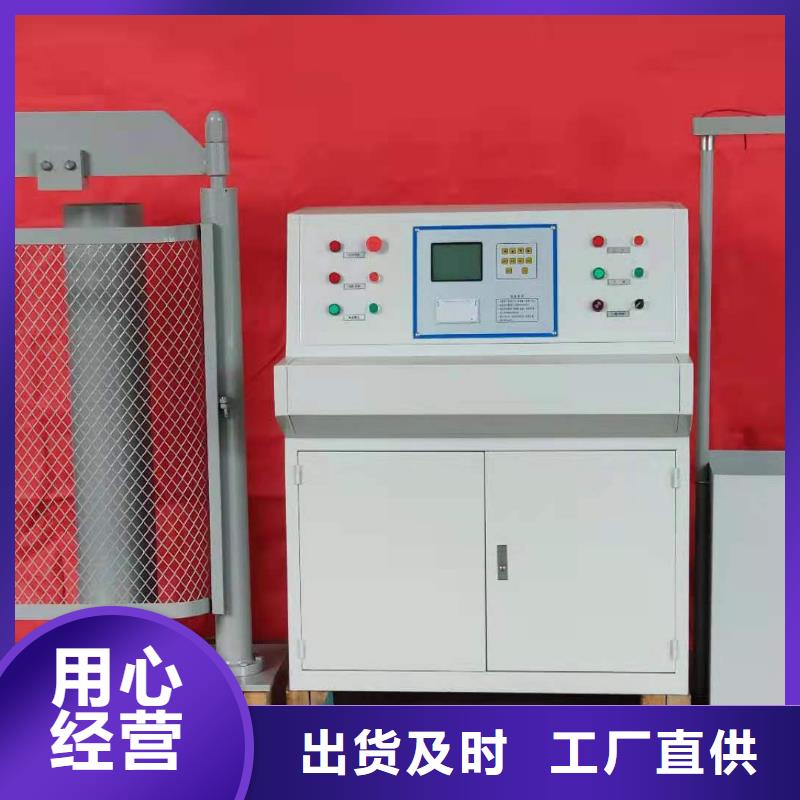

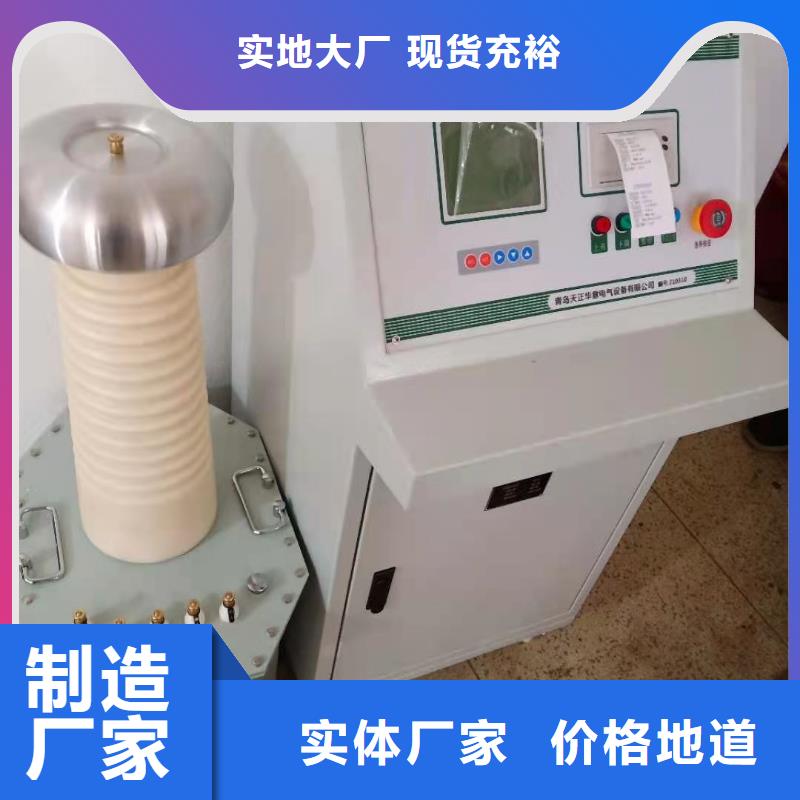

亳州試驗變壓器全自動變壓器操作箱，是根據行業試驗標準而設計的試驗設備，其可靠、功能強大、使用方便、維護簡單。主要用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。該系列產品是電力運行相關部門、電工電器制造企業、冶金、煤礦、電氣化鐵路相關部門、科研單位及高等院校等需要耐壓試驗設備的產品。產品特點● 電壓、電流、時間、狀態信息及提示信息等數據4.7尺大屏液晶顯示，讀數清晰、直觀；● 全中文界面，操作簡單明了，可適應多種應用場合；● 輕觸式按鍵操作，所有功能均可通過按鍵設定，提高了產品的性、可靠性；● 全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制(此功能帶密碼保護)；● 按鍵直接設定試驗變壓器變比(此功能帶密碼保護)，在連接不同電壓等級的試驗器時，應用靈活自如，真正做到一個控制臺/箱可與多臺變壓器相互配套使用； ● 狀態提醒功能，全中文引導式操作，即使在無說明書的情況下亦可熟練操控；● 試驗過程中，屏上有閃爍的高壓符號顯示，時刻提醒操作人員注意；● 試驗結果顯示功能，可自動判斷試驗結果（試驗通過或試驗失敗），并能可靠記錄試品過電流、閃絡或擊穿時的電壓；● 試驗結果聲音報警功能，試驗通過或試驗失敗時，設備會發出不同的報警聲音，試驗人員可直接由報警聲音辨認試驗的結果；● 暫停功能，自動控制時，此功能可做到在任意點實現升壓或降壓的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試品狀態；（手動控制臺/箱無此功能）● 自動計時功能。自動控制時，當電壓自動上升至設定值時，設備自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位；（手動控制臺/箱無此功能）● 手動計時功能，手動控制時，計時器可手動啟動，當耐壓時間到，設備自動回到零位（僅臺式設備有此功能）； ● 手動控制模式，此模式類似于傳統的電動升/降壓方式，上升/下降由按鈕控制，設備自動判斷上/下限位，有過電壓保護；● 升壓速度智能控制，當電壓達到目標電壓80％時，升壓速度會自動減慢，當達到目標電壓90％時，升壓速度進一步減慢；● 采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強。

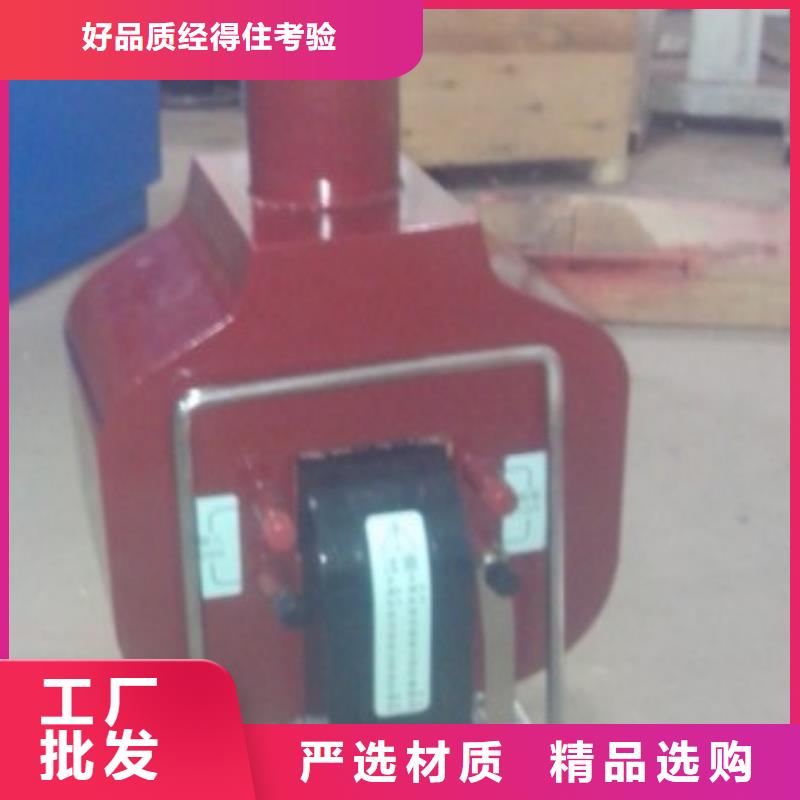

亳州試驗變壓器超輕型試驗變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的。TH-系列超輕型試驗變壓器是在TE系列試驗變壓器的基礎上按照標準《ZBK-41006-89》經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。 二、產品結構TH-系列超輕型試驗變壓器采新型芯式鐵芯結構。初級繞組饒在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。其外部結構圖見圖1，內部結構圖見圖2。圖1：單臺試驗 圖2：單臺試驗變壓器內部結構圖變壓器外部結構示意圖1—短路桿D 2—均壓球 3—高壓套管 4—變壓器提手5—油閥 6、7—次壓輸入a、x 8、9—測量端子E、F 10—變壓器外殼接地端 11—高壓尾X 12—高壓輸出A 13—高壓硅堆 14—變壓器油 15—鐵芯 16—次低壓繞組 17—測量繞組 18—二次高壓繞組 在試驗變壓器中，a、x為低壓輸入端子，E、F為儀表測量端子，A、X為高壓輸出。1三、工作原理 TH-系列超輕型試驗變壓器為單相變壓器，聯結組標號Ⅰ.Ⅰ. 用工頻220V(10kVA以上為380V)電源接入 (為本公司生產的試驗變壓器配套專用設備，詳細資料請見其具體使用說明書)系列操作箱(臺)，經操作箱內自偶調壓器(50kVA以上調壓器外附)調節至0~200V(或0~400V)電壓輸出至TH-系列工頻交直流試驗裝置的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。
