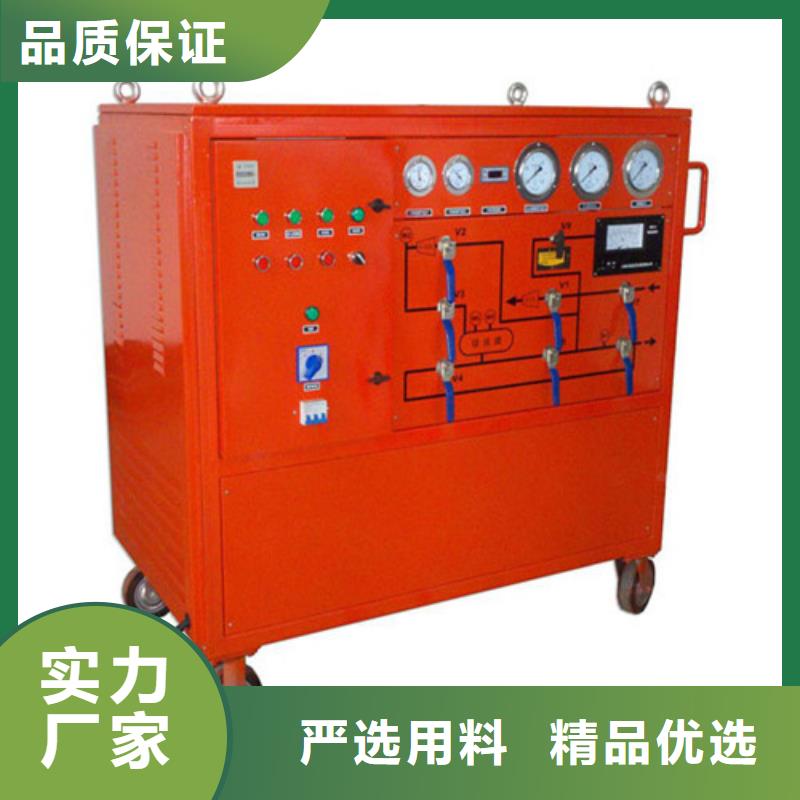

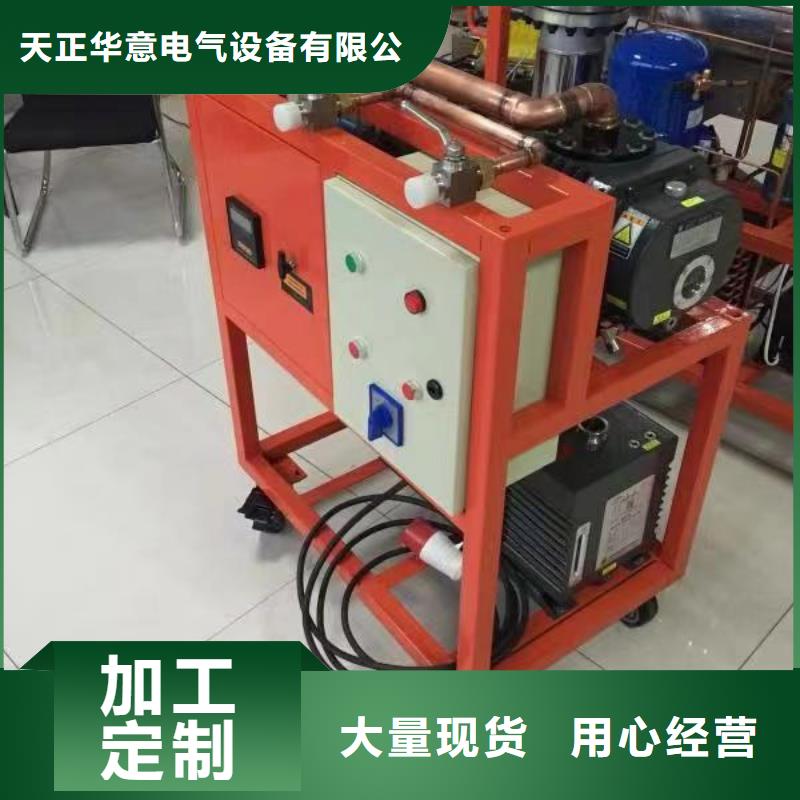

山東聊城SF6氣體抽真空充氣裝置 用途及型號說明SF6氣體作為一種絕緣氣體，具有、不可燃，以及良好的絕緣特性，其絕緣強度大大高于傳統的絕緣氣體，并具有良好的滅弧性，因此廣泛應用于SF6電器。由于SF6氣體價格昂貴，且在電弧、電火花和電暈放電的作用下，會分解產生有毒成份。因此SF6電器設備應用時需要將SF6氣體回收。本裝置就是為了制造和維修SF6電器設備時，回收和充加SF6氣體的一種專用設備。LH—7Y—15—50L 真空泵抽速（m3/h）液態貯存壓縮機排氣量（m3/h）回收裝置的“回”字漢語拼音首位大寫字母六氟化硫的“六”字漢語拼音首位大寫字母二、主要技術參數1、回收回收初壓力≤0.8MPa回收終壓力≤50KPa回收時間：對初壓力0.8MPa的1 m3 SF6氣體容積，回收至終壓力53KPa，回收時間小于2.5小時。2、充氣對初壓力為133Pa的1 m3 SF6氣體容積充至0.8MPa，充氣時間小于0.8小時。3、抽真空裝置極限真空度小于等于10 Pa對初壓力為0.1MPa的1 m3 SF6氣體容積抽真空至133Pa所需時間小于1.0小時。4、貯存貯存容器容積0.051m3名義液態貯存量50kg貯存壓力3.8 MPa5、凈化對含水量1000PPM（體積比）以下的SF6氣體，經本裝置一次回收凈化后，水份小于60PPM（重量比），油份小于10PPM（重量比）6、年泄漏率≤1％名義儲存量7、噪聲≤75dB(A)聲壓級8、工作環境溫度 -10°- 40℃9、功率≤5KW10、電源：交流三相五線制 50HZ 380V±10％11、重量約500 kg12、外形尺寸（長×寬×高）：1360×800×1300三、工作原理和結構特征TH-7Y-15-50型SF6氣體回收充放裝置具有回收、充放、凈化、抽真空、貯存、灌瓶等綜合性功能，系統比較完全，參見附錄一系統圖。各功能的串聯或切換主要通過操作集中于面板一側的電控箱和球閥來完成。

山東聊城SF6氣體抽真空充氣裝置操作說明及注意事項進入工作狀態的操作應是在完成第四節有關內容的工作后才能進行。本裝置具有抽真空、回收貯存、充放、灌瓶、凈化干燥五個基本功能及相應的組合功能，下面按各功能分別說明其操作，參見附錄四操作面板流程圖，操作時應注意按先后順序進行。閥門在下述開機時均假設處于關閉狀態。1、抽真空指將裝置或系統從一個大氣壓抽至本裝置極限真空度或認定的真空度。注意點：a)開真空泵抽真空前，根據需要決定是否連接管路排放至室外。b)開真空泵抽真空前，必須保證被抽裝置或系統壓力為零表壓或以下。c)凡需要觀察真空度時，打開V8閥門，觀察完畢后隨時關閉V8閥門。d)真空保持狀態下請不要啟動SF6壓縮機。當首次開機使用或裝置處于通大氣狀態時應先對裝置本身抽真空，操作方法見下表①當需要回收時，應先對連接管路抽真空（與軟管連接的電器設備出口處閥門此時應關閉），操作方法見下表②當需灌瓶時，操作方法同上，見下表③抽真空開機停機①裝置本身開真空泵、V1、 V2 、V3、 V5關V1、真空泵、V2、V3、 V5②回收管路開真空泵、V1、 V7關V1、真空泵、V7③電器設備充放管路鋼瓶開真空泵、V1、 V6關V1、真空泵、V62、回收貯存指將電器設備中SF6氣體回收至裝置貯存容器內貯存，一般從回收初壓力回收至本裝置回收終壓力或認定的回收終壓力。(1)管路連接后，首先應確定是否需對裝置或管路抽真空，判斷和操作方法見本節1，抽真空有關內容。(2)根據回收當時環境溫度和回收氣體量多少提前半至一小時啟動冷凍壓縮機，直至回收結束。(3)回收初始，回收初壓力(M1)較高時，開V7、半開V2 、V3、SF6壓縮機。

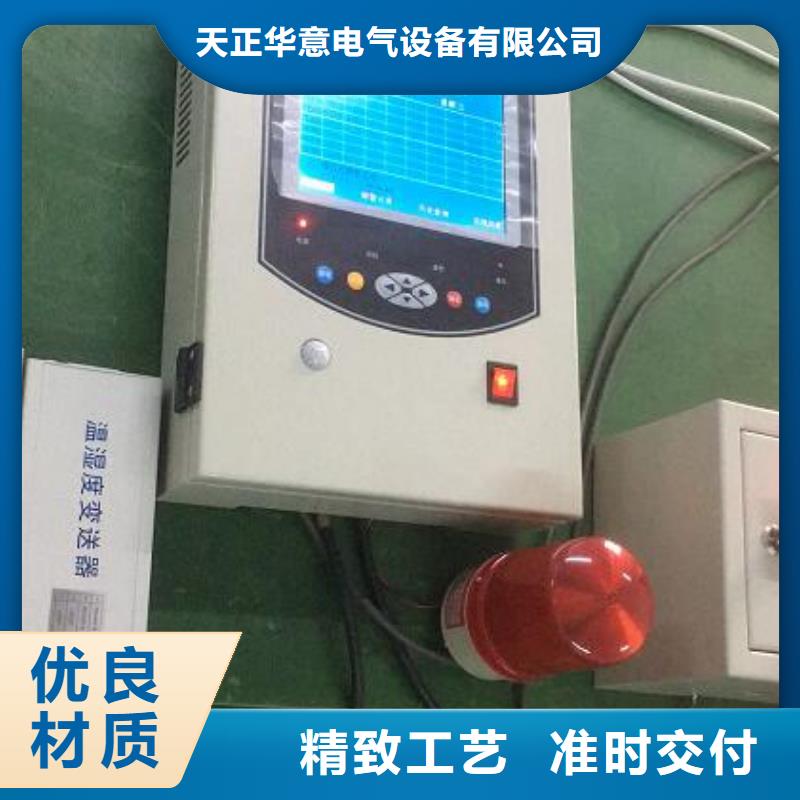

山東聊城SF6氣體抽真空充氣裝置紅外檢測原理及系統測試方法本系統軟件內置功能測試界面，如下5.1功能測試。1報警輸出：主機內置5組常開節點輸出，可以對輸出進行測試。2：語音輸出：可以查看系統語音功能是否正常，點擊語音按鈕，系統將會語音提示相應的語音。3：格式化：為了防止系統報警數據的誤刪除，連續按格式化按鈕6次以上,然后斷電重啟系統才會執行格式化操作，格式化之后整個系統將會復位，從新啟動會執行默認數據的填寫，格式化后的次啟動將會增加時間。4：其他：系統預留按鈕，本次未使用。5.2報警測試：1：按下警燈按鈕3：主機報警，警燈閃爍。4：完成測試注意：傳感器上電后有90秒的預熱過程，請預熱結束后再進行測試。5.3、風機控制器測試點擊啟動、或者停止，可以測試風機控制箱工作是否正常。00:為廣播地址，同時啟動或者關閉系統所有的風機控制器。01/02/02為單個風機控制器對應的控制。6、風機起停邏輯6.1、外部風機控制按鈕輸入--優先級當按鈕強制打開風機后，因為風機處于強制打開狀態，所以其他所有風機操作，液晶遠程啟動風機、自動啟動風機等功能全部失效，當外部強制打開風機按鈕關閉后，其他功能恢復正常。6.2、手動、紅外開啟風機----次級優先級當外部強制排風處于關閉狀態時，風機控制將恢復智能控制，此時紅外啟動風機，手動啟動風機，自動啟動風機優先級均等，自動啟動時間為風機配置界面設定時間的報警時間，發送命令直到倒計時結束，風機將自動關閉。6.3、循環啟動風機----次級優先級當風機停止后，循環時間開始計時，停止時間計時結束后風機開始工作，然后進入自動循環啟動模式，當有外部控制風機的指令收到后，風機控制器將再次等待風機停止時進入停止時間倒計時。流程圖如下7、技 術 服 務本公司客戶中心實行在線服務，歡迎您來電咨詢、建議。我們的專業技術人員將對您提出的每一個問題作耐心、細致的回答，對于您提出的寶貴意見和建議，我們感激不盡！對于我公司售出的產品，如果有需要，我們將在24小時以內（500公里以內，500公里以外不包括在途時間）趕到現場。
