酒泉非線性電阻測試儀、消諧電阻器參數測量儀操作步驟:1、先把消諧器分別用測試線夾與儀器面板上接線孔按顏色相連接；如圖1所示圖12、打開電源開關，儀器軟件啟動完成進入測試界面后進入測量選項。3、按照消諧器類型進行測試，先選擇要測試的電流檔位，再根據儀器右側菜單選擇“自動”或“手動”模式，點擊“啟動”完成測試；如選擇“手動”模式，則需要點擊“↑增加”或“↓減小”手動調節電壓。4、啟動設備后，設備對消諧器施加試驗電壓，當通過消諧器的電流等于試驗值時，測量工頻電流（峰值/2）下的電壓 U（峰值/√2）值。電流選擇：點擊屏幕上的電流選項，選擇所需要檢測的電流檔，儀器自動測試所選電流檔對應的電壓值繪制伏安特性曲線。5、打印結果：點擊“打印”按鈕，打印機將自動輸出本次測試結果。六、消諧電阻器主要電氣性能參數表技術參數系統標稱電壓 10kV（6kV） 35kV（20kV）工頻電流1mA（峰值/ 2）下電壓U 1mA（峰值/ 2）V 280～350 800～1000工頻電流10mA（峰值/ 2）下電壓U 10mA（峰值/ 2）V 800～1000 2000～2500直流電流 1mA 下的直流電壓 280～350 800～1000直流電流 10mA 下的直流電壓 800～1000 2000～2500非線性系數 α 0.3～0.45 0.25～0.40工頻放電電壓a 下限 1500 3000上限 2200 4000a工頻放電電壓僅適用于并聯限壓間隙的碳化硅消諧器。備注：非線性系數計算公式 α=lg（U1/U2）/lg(I2/I1)七、注意事項1、在測試狀態下儀器有高壓輸出，禁止接觸被測試品。2、一定要在斷電情況下，更換測試件，進行下一組測試。 消諧器交流特性測試儀 消諧器特性測試儀 消諧器測試儀 消諧電阻器參數測量儀 電壓器消諧電阻器測試儀 消諧電阻器分析儀 互感器消諧電阻器測試儀 消諧器交流參數檢測儀 過電壓保護器測試儀 過壓保護器測試儀 非線性電阻測試儀

酒泉非線性電阻測試儀設備常見故障及維護1、設備維護時，為防止意外情況發生請先了解主電路原理或聯系設備廠家。 2、非專業人員請勿打開設備。打開設備方法:將設備頂蓋四角灰色部分方塊 沿縫隙向上輕輕翹起擰掉下面的螺絲將上蓋整個打開3、當開啟電源表頭不亮時請檢查電源線連接是否可靠電源插座內置保險是否熔斷更換保險(3A):將電源進線插孔下的小盒子拉出更換外露的保險管沒有外露的保險管是備用的;4、當開啟電源時其中一個表頭不亮請檢查內部連接是否可靠(表頭供電為220V請注意)還有可能是表頭自身損壞; 5、測量不準問題若是電壓不準請按前述方法重新校驗電源諧波大也會造成同步采樣不準導致顯示不準，請改善電網供電;若是電流不準除校驗外請檢查內部取樣電阻是否損壞;或是主板有故障;6、沒有漏電流顯示: 的可能是測試線不通請檢驗 ；有電壓顯示無電流顯示可能是測試線斷開或內部線斷開;另外可能是表頭信號線不通或漏電流設定按鈕(紅色或綠色)損壞; 是主板故障;請逐一檢查;7、漏電流顯示的不是測試數據:可能原因一是表頭連線松動二是用于漏電流設 定功能的電位器損壞;三是主板故障;8、電壓表不顯示:可能原因一是內部表頭連線松動二是輸出短路三是內部衰減板及主板連線不通或主板故障;9、請注意環境濕度對本設備的影響下圖為電壓與相對濕度使用對照表.請參考 使用;

<酒泉>天正華意電氣設備有限公司

酒泉非線性電阻測試儀操作說明操作前將儀器平放（打開背板地腳支架）或豎放于穩固平臺之上，操作時必須帶好橡膠絕緣手套、座椅和腳下墊好橡膠絕緣墊！檢查電壓調節旋鈕，確保電源啟動前旋鈕位于“0”位置，確保測試裝置與被測樣品的電路連接準確接線牢固，確保不會發生開路或短路。然后打開測試裝置電源開關，電源指示燈亮起。屏幕顯示本司logo，等待系統軟件加載。系統成功啟動后，默認先進入耐壓試驗程序。耐壓試驗程序和過電壓試驗程序之間可以自由切換（分別各自界面上的特定控制按鈕），單機界面上的“退出”命令，將離開程序回到系統桌面，雙擊桌面上的“我的設備”類似于PC機的“我的電腦”，進入后選擇“NandFlash”，里面可以看到本應用程序和其它幾個運行必備文件。里面若有測試生成的圖形文件，可以通過U盤進行剪切拷走。測試的顯示屏幕為8吋LCD彩色屏，外表附有電阻觸控屏。若有因顛簸造成觸控不，可以在USB口插入隨機附贈的鼠標自行修正。在桌面左上角的“我的設備”圖標上雙擊鼠標左鍵，依次鼠標左鍵雙擊“控制面板”-“筆針”。在筆針屬性對話框中選擇“校準”選項卡，單擊“再校準“命令按鈕。

<酒泉>天正華意電氣設備有限公司 酒泉三相氧化鋅避雷器帶電測試儀廠家-為您服務

酒泉非線性電阻測試儀投切原理圖5、按下設置聽見繼電器動作后，按下面板的啟動按鈕，緩慢調整電壓調節旋鈕。觀察LCD屏幕上電壓曲線和電壓值，直至屏幕出現如下波形，觸摸屏上按下圖像“保存”按鈕。調節電壓旋鈕至 點，按下儀器面板復位按鈕。圖九 測試波形6、斷開測試裝置電源、恢復接線，結束試驗。再次警告！測試開始前，必須確保測試裝置可靠接地，必須確保電壓調節旋鈕處于“0”位置；測試啟動后，不允許觸摸被測樣品；隨機贈送鱷魚夾為普通鱷魚夾，測試啟動后禁止直接用手操作！單位名稱：青島天正華意電氣設備有限公司稅 ???號：91370283575788839J公司地址：青島平度市李園街道辦事處平安路2號電 ???話：0532-88312771 18669895723過電器保護測試儀避雷器測試儀器工頻放電電壓的測試工頻放電電壓的測試儀工頻放電電壓的測試裝置過電壓保護器試儀過電壓保護器檢測儀滅磁過電壓測試儀滅磁和轉子過電壓保護試驗勵磁系統的滅磁及過電壓性能測試

酒泉非線性電阻測試儀校驗方法1、先進行電壓校驗，可用1000：1的示波器高壓探頭從輸出端“A”“K”（空載時）讀取實際電壓值VO，誤差＝（VO－VRM）/VO × 2、漏電流校驗可直接用一標準電阻RO（例：100K/150W）接入設備的輸出端作為 被測負載，進行測量操作根據已校準的電壓表的讀數計算出實際漏電流值IO（IO＝VO÷RO），誤差＝（IO－IRM ）/IO × 。九、及其它注意事項：1、本設備屬專業設備，操作者使用前需經嚴格專業培訓，未經培訓嚴禁使用本設備。測試時嚴禁用手觸摸被測及設備輸出部分，以防高壓觸電;2、必須使用帶良好接地端的外部電源。沒有接地的設備外殼可能帶電甚至會有高壓;請特別注意;3、測量時，輸出線與被測的連接要可靠要保證不會突然脫開有高壓時一般操作者不要觸摸測試儀的外殼。 4、在有高壓輸出時勿進行切換正反向、電流換檔等設備操作;否則會產生人身和設備的問題;5、凡操作者離開設備時一定要關閉測量按鍵或關閉電源以防止被誤碰撞等意外情況而產生的高壓問題;6、測試輸出時，正向：陽極為高壓端，陰極為低壓端；反向：陰極為高壓端，陽極為低壓端;7、凡出現過流保護時必須將“電壓調節”調零。并確認調零再按下復位按鈕。8、測試時間：當電壓達到2kV(或更高)、漏電流50mA以下測試停留時間應小于1分鐘/次;漏電流大于50mA時測試的停留時間應小于10秒/次。高壓大電流狀態下停留時間長，功耗大，將可能使儀器使用壽命縮短或燒毀器件等系列問題發生;請使用者注意;9、設備周圍不能有強的電磁干擾源、熱源。以免產生測試不準或其它問題;10、本設備為精密儀器使用過程中請注意輕拿輕放

酒泉三相氧化鋅避雷器帶電測試儀廠家-為您服務

酒泉非線性電阻測試儀是可用于測量晶閘管的VDRM、VRRM、IDRM、IRRM以及二極管的VRRM、IRRM參數以及其它半導體器件的相關參數測試的專業設備。它的測試方法符合GB/JB/T7626-94標準。該測試臺具有漏電流自動保護功能，過電壓自動保護功能。阻斷電壓和漏電流均采用數字表顯示，讀數準確、直觀。二、技術性能技術參數：2.1. 輸出峰值電壓：0.20-4.00KV ，分辨率：10V 精度3%±10V 。2.2．輸出峰值漏電流：低檔0.01-1 mA ，分辨率：0.001mA 精度3%±0.01mA1-100mA 分辨率：0.1mA 精度 3%±1mA2.3. 保護電流：0.02-100mA ±5%.2.4. 輸出測試頻率： 50HZ或5HZ 切換方式:手動2.5. 連接示波器接口： V （1000:1）（電壓），電流 I 2.6. 可切換正反向測試2.7. 電壓調節方式：手動2.8. 漏電流量程換擋：手動：低擋0.001-1mA、1-100mA2.9. 保護漏電流設定方式：手動2.10.測試方式：單次測量三、使用環境條件：3.1. 環境溫度： 5—35℃3.2． 相對濕度： 20%-70%3.3. 大氣壓力： 86Kpa —106Kpa3.4. 電網電壓： 單相220V±10%無嚴重諧波3.5． 電網頻率： 50Hz±1Hz四、適用功能介紹：本測試臺主要用于二極管、晶閘管伏安特性的測試。五、面板說明1、 電 壓：顯示輸出峰值電壓2、 漏電流：顯示在相應峰值電壓下的器件電流值3、 V：連接示波器，檢測輸出電壓波形比例為1000:1;與I同時使用可觀 查伏安特性曲線;4、 I: 連接示波器，檢測測試時電流波形;5、 輸出A：用來連接被測元件的陽極;正向測試時將輸出高壓;6、 輸出k：用來連接被測元件的陰極;反向測試時將輸出高壓;7、 保護設定之紅色按扭：按住時漏電流表可顯示漏電流設定值;8、 保護設定之灰色旋扭：用來調節保護漏電流的大小;9、 保護：漏電流/電壓過載保護時亮燈，同時切斷主電路，表頭恢復“0.00”顯示，無輸出電壓及電流；10、復位：當漏電流/電壓過載保護時，此時“電壓調節”旋鈕必須置于零位;按一下“復位”可恢復主電路接通，11、電源：測試臺總電源開關12、換向：控制選擇正/反向操作13、測量：輕按下去指示燈亮，測量電路接通可實施測量操作;14、電壓調節：調節輸出電壓，逆時針旋到底為零位；15、頻率選擇：輸出測量頻率選擇5HZ或50HZ；16、電流換擋：低檔，量程0.001-1 mA;量程1-100 m消諧器交流特性測試儀消諧器特性測試儀消諧器測試儀消諧電阻器參數測量儀電壓器消諧電阻器測試儀消諧電阻器分析儀 互感器消諧電阻器測試儀消諧器交流參數檢測儀過電壓保護器測試儀過壓保護器測試儀非線性電阻測試儀

酒泉三相氧化鋅避雷器帶電測試儀廠家-為您服務

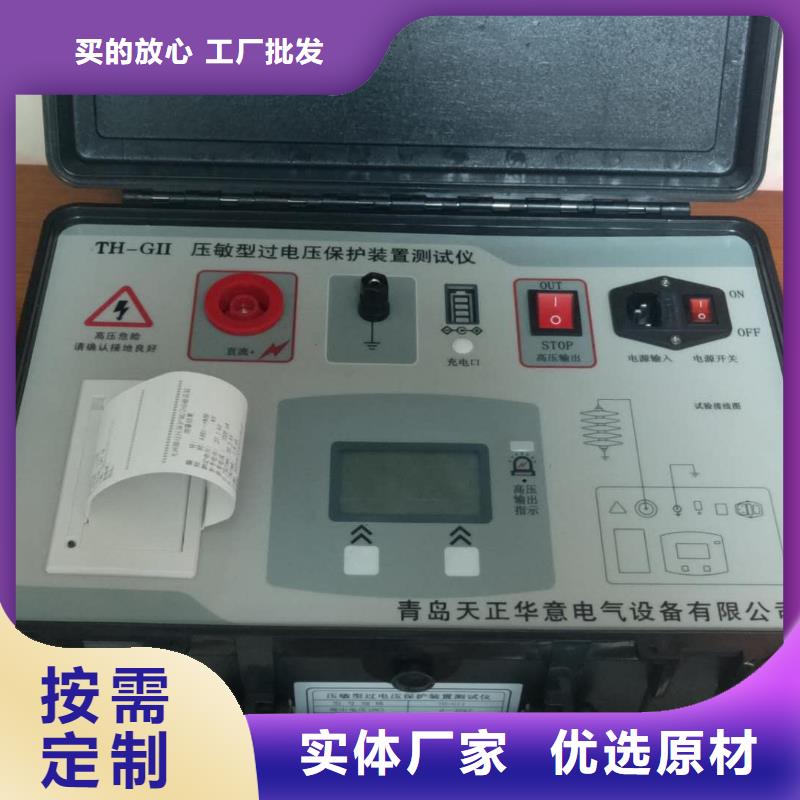

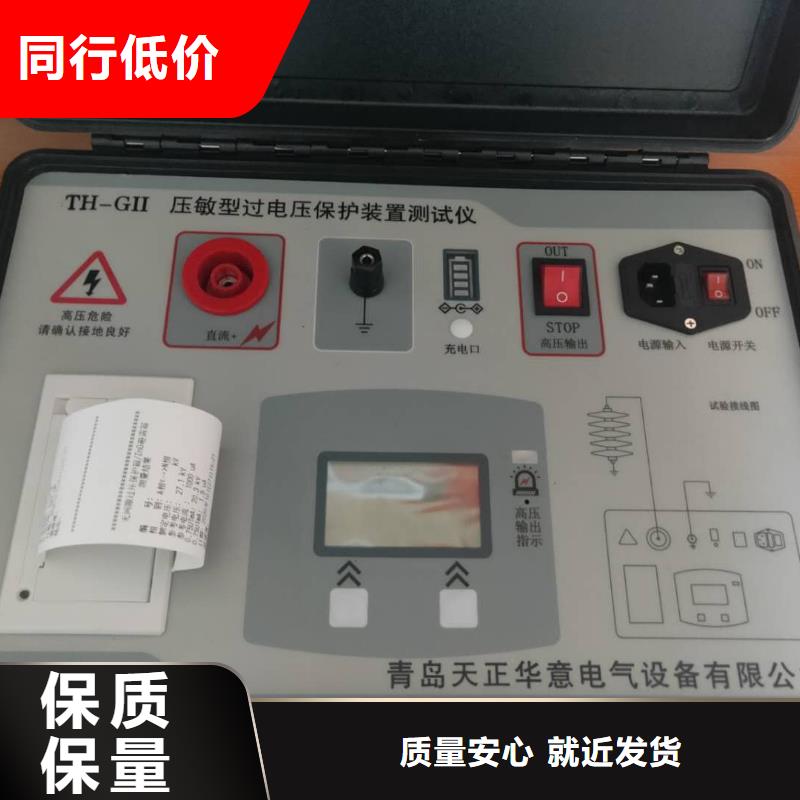

酒泉非線性電阻測試儀試驗二、滅磁過電壓試驗操作規程1、切斷勵磁控制器與勵磁變和發電機的連接，確保滅磁開關處于分開狀態拔出發電機碳刷、轉子接地保護裝置和轉子電壓表的保險拔出，功率柜直流輸出側刀閘保持在斷開位置，斷開軸電壓抑制回路。2、將電壓調節旋鈕逆時針旋轉至小位置，接好電源線，按下電源開關，啟動測試裝置，LCD觸摸屏幕顯示啟動過程，直至測試軟件啟動完成。滅磁過電壓試驗接線圖如下所示：圖七、過電壓試驗接線圖3、通過觸控方式在LCD屏上，選擇“過電壓”按鈕，退出耐壓試驗程序，進入過電壓測試程序。彈出窗口中根據需要將漏電流報警門限值選定300mA、450mA或600mA。4、針對滅磁以及過電壓設計的電壓值，儀器設計了三個測試電阻，根據測試需要選擇性投切。Vh與Vm之間電阻默認10K，需要投切時（測試波形不好）先投R1若啟動后達不到理想效果，可再次投切R2再啟動觀察，正常測試用不到投切電阻。投切R1后為5K，投切R2后電阻為3.3K。Vh與Vm間可根據測試需求可外接可調電阻，注意操作！過電器保護測試儀 避雷器測試儀器 工頻放電電壓的測試 工頻放電電壓的測試儀 工頻放電電壓的測試裝置 過電壓保護器試儀 過電壓保護器檢測儀 滅磁過電壓測試儀 滅磁和轉子過電壓保護試驗 勵磁系統的滅磁及過電壓性能測試

酒泉三相氧化鋅避雷器帶電測試儀廠家-為您服務

酒泉非線性電阻測試儀氧化鋅避雷器帶線測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。儀器操作簡單、使用方便，測量全過程由人機界面控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。產品特點1.800×480彩色液晶觸摸屏高速熱敏打印機；圖文顯示，界面直觀，便于現場人員操作和使用。2.無線傳輸PT信號超過400米，按需配置可達到2000米。3.適用于避雷器帶電、停電或試驗室等場所使用。4.真正做到三相電流、三相電壓同時測試，提高工作效率；同時支持單相測試或二相測試，選擇方便。儀器內部只帶弱電，電壓不超過12V；電流、電壓傳感器完全隔離，可靠。5.支持有線同步、無線同步兩種電壓基準信號取樣方式；也支持無電壓方式，通過軟件計算找到電壓基準。6.內帶高能鋰離子電池，特別適合無電源場合。7.配備嵌入式人機界面，支持直接關機方式；配有一個USB接口，支持U盤導出數據；8.內部配置大容量的FLASH存儲器可存儲海量試驗數據，具備數據管理、保存等功能。9.配套上層管理軟件，具備歷史數據管理、重新計算、數據分析、報告打印等功能。10.高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。11.儀器軟件強大，附帶接線方式圖案。12.采用防塵、防水、防腐工程塑料密封箱，體積小，重量輕，便于攜帶。13.具有選配功能，標準版本不具備以下功能，客戶可根據需求定制。選配一：支持取三相或取B相電壓基準為電壓參考；帶抗干擾計算功能和角度補償功能，完全解決三相互相干擾的情況（220KV及上電壓等級需要）。選配二：支持用感應板方式取B相電場強度為電壓參考。此功能方便電壓取樣。

---
