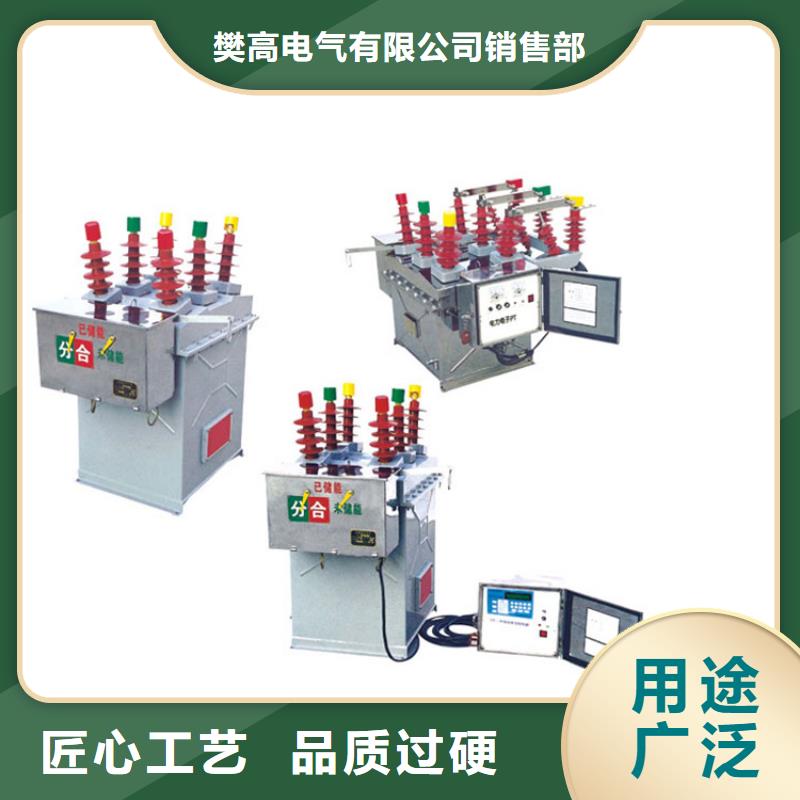

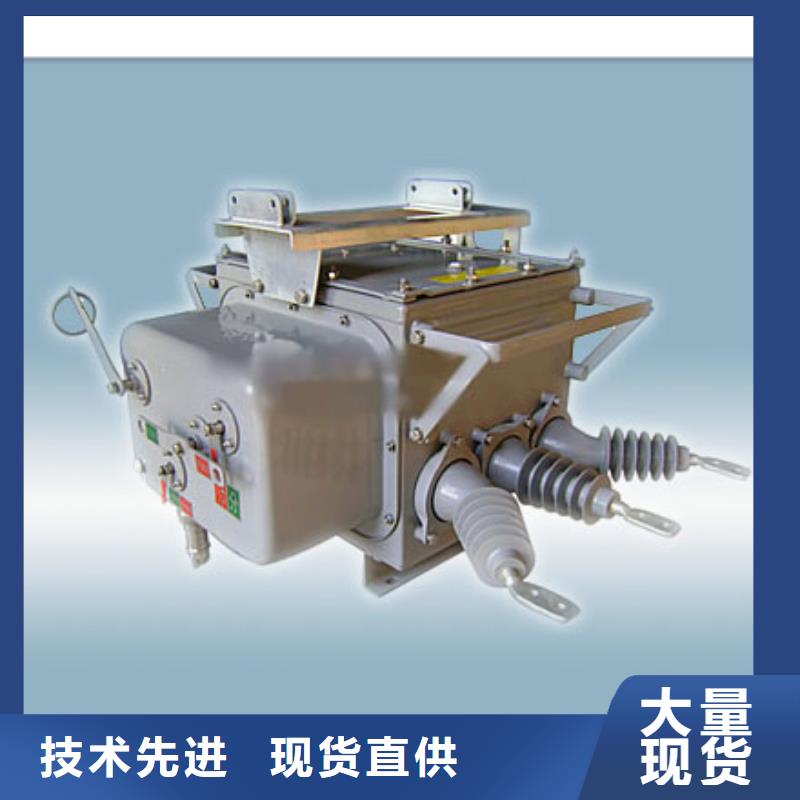

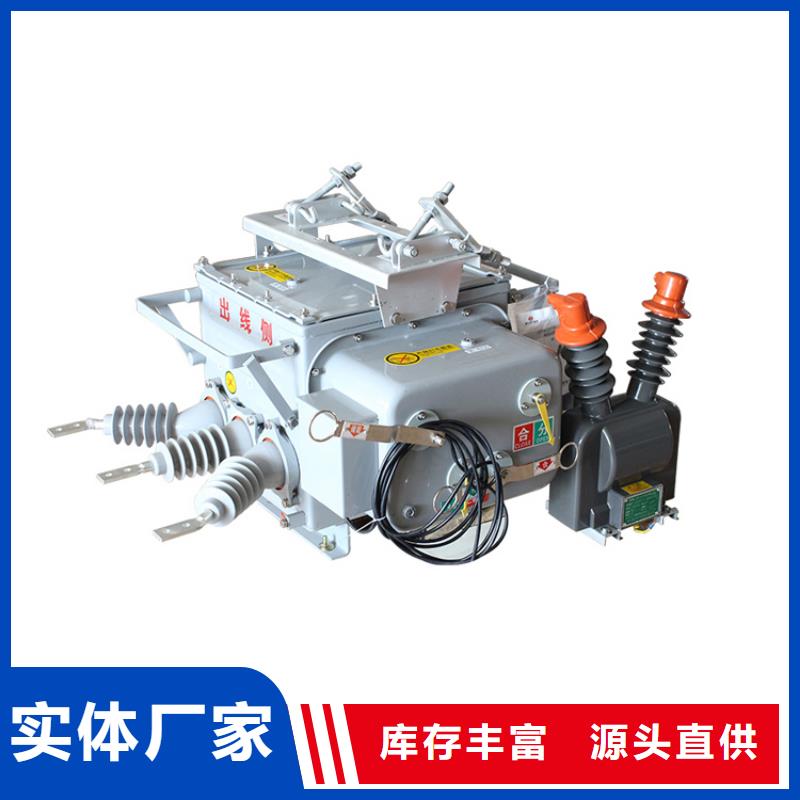

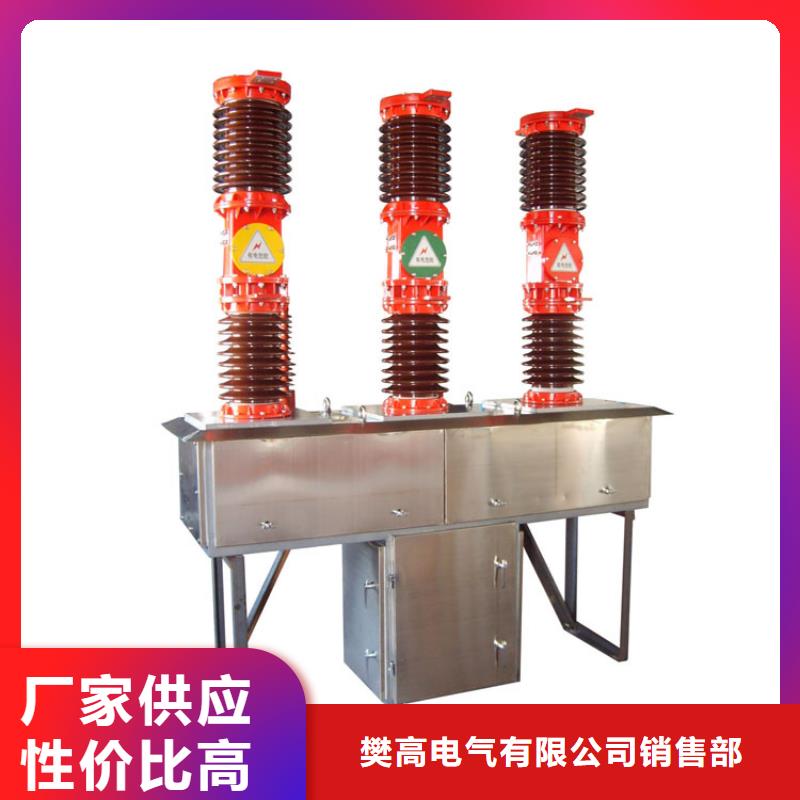

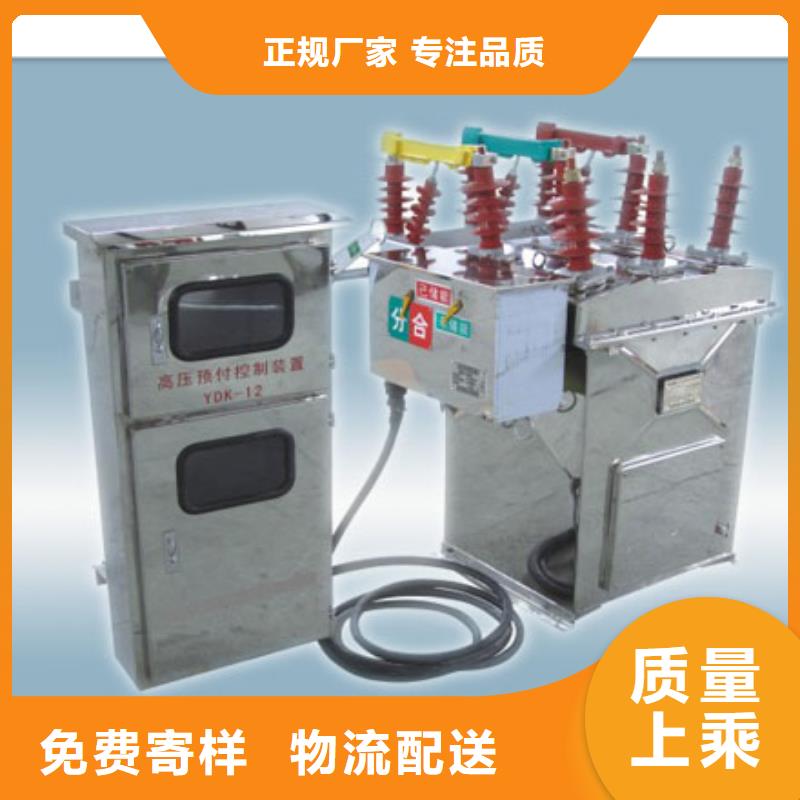

真空斷路器”因其滅弧介質和滅弧后觸頭間隙的絕緣介質都是高真空而得名；其具有體積小、重量輕、適用于頻繁操作、滅弧不用檢修的優點，在配電網中應用較為普及。 真空斷路器是3～10kV，50Hz三相交流系統中的戶內配電裝置，可供工礦企業、發電廠、變電站中作為電器設備的保護和控制之用，特別適用于要求無油化、少檢修及頻繁操作的使公司技術力量雄厚，設備配套完善，產品型號多樣，隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。用場所，斷路器可配置在中置柜、雙層柜、固定柜中作為控制和保護高壓電氣設備用。為滿足真空滅弧室對機械參量的要求，保證真空斷路器電氣機械性能，確保運行可靠性，真空斷路器須具有穩定、良好的機械特性。主要機械特性列于上表，亦以三種斷路器技術指標為例。 4.各機械特性對產品性能的影響 產品機械特性的優劣，對產品各項電氣性能有重要的關系，而且影響產品運行可靠性。衡量真空斷路器的性能，真空滅孤室本身的性能固然重要，然而機械特性同樣具有舉足輕重的作用。下面對各機械特性參數與產品性能的關系分述如下：開距觸頭的開距主要取決于真空斷路器的額定電壓和耐壓要求，一般額定電壓低時觸頭開距選得小些。但開距太小會影響分斷能力和耐壓水平。開距太大，雖然可以提高耐壓水平，但會使真空滅弧室的波紋管壽命下降。設計時一般在滿足運行的耐壓要求下盡量把開距選得小一些。10kV真空斷路器的開距通常在8～12mm之間，35kV的則在30～40mm之間。接觸壓力在無外力作用時，動觸頭在大氣壓作用下，對內腔產生一個閉合力使其與靜觸頭閉合，稱之為自閉力，其大小取決于波紋管的端口直徑。滅弧室在工作狀態時，這個力太小不能保證動靜觸頭間良好的電接觸，必須施加一個外加壓力。這個外加壓力和自閉力之和稱為觸頭的接觸壓力。這個接觸壓力有如下幾個作用：(1)保證動、靜觸頭的良好接觸，并使其接觸電阻少于規定值。(2)滿足額定短路狀態時的動穩定要求。應使觸頭壓力大于額定短路狀態時的觸頭間的斥力，以保證在該狀態下的完全閉合和不受損壞。(3)抑制合閘彈跳。

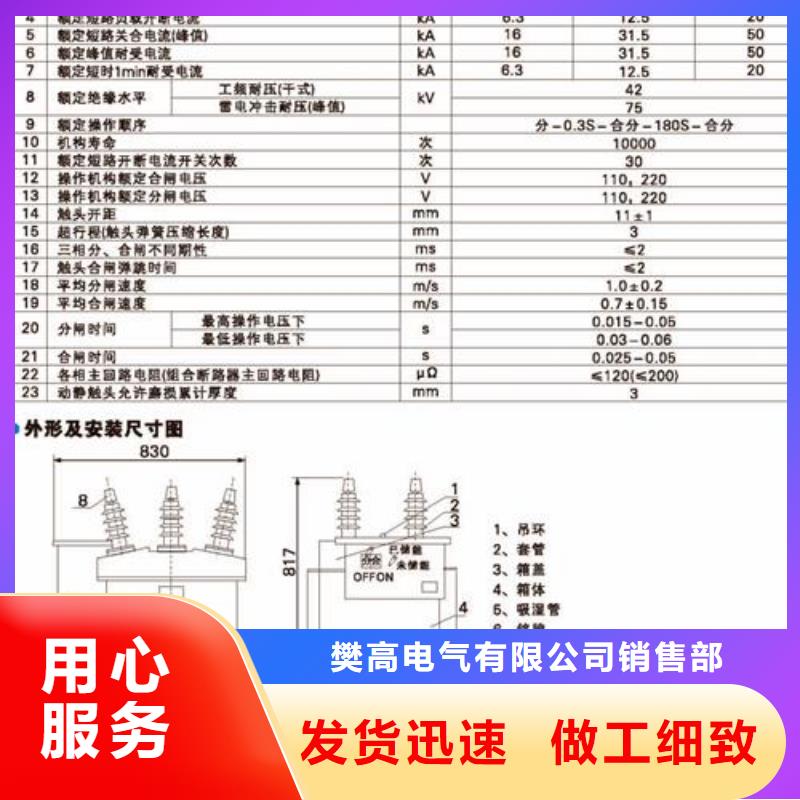

其它部件基座、絕緣支撐件、絕緣子等特點編輯①觸頭開距小，10KV觸頭開距只有10mm左右，操作機構的操作功就小，機械部分行程小，其機械壽命就長。②燃弧時間短，且與開關電流大小無關，一般只有半周波。③熄弧后觸頭間隙介質恢復速度快，對開斷近區故障性能較好。④由于疏通在開斷電流時磨損量較小，所以觸頭的電氣壽命長，滿容量開斷達30-50次，額定電流開斷達5000次以上，噪音小適于頻繁操作。⑤體積小、重量輕。⑥適用于開斷容性負荷電流。由于其優點很多，所以廣泛應用于變電站中，目前型號主要有：ZN12-10型、ZN28A-10型、ZN65A-12型、ZN12A-12型、VS1型、ZN30型等。 [2] 具體介紹真空斷路器技術標準真空斷路器在我國近十年來得到了蓬勃的發展。產品從過去的ZN1～ZN5幾個品種發展到數十多個型號、品種，額定電流達到5000A，開斷電流達到50kA的較好水平，并已發展到電壓達35kV等級。80年代以前，真空斷路器處于發展的起步階段，技術上在不斷摸索，還不能制定技術標準，直到1985年后才制定相關的產品標準。國內主要依據標準：JP3855-96《3.6～40.5kV交流高壓真空斷路器通用技術條件》DL403-91《10～35kV戶內高壓斷路器訂貨技術條件》這里需要說明：IEC標準中并無與我國JB3855相對應的專用標準，只是套用《IEC56交流高壓斷路器》。因此，我國真空斷路器的標準至少在下列幾個方面高于或嚴于IEC標準：(1) 絕緣水平： 試驗電壓 IEC 中國1min工頻耐壓(kV) 28 42(極間、極對地)48(斷口間)1.2/50沖擊耐壓(kV) 75 75(極間、極對地)84(斷口間)(2)電壽命試驗結束后真空滅弧室斷口的耐壓水平：IEC56中無規定。我國JB3855一96規定為：完成電壽命次數試驗后的真空斷路器，其斷口間絕緣能力應不低于初始絕緣水平的80％，即工頻1min33.6kV和沖擊60kV。(3)觸頭合閘跳時間：IEC無規定，而我國規定要求不大于2ms。(4)溫升試驗的試驗電流：IEC標準中，試驗電流就等于產品的額定電流。我國DL403-91中規定試驗電流為產品額定電流的110％。2.真空斷路器的主要技術參數 真空斷路器的參數，大致可劃分為選用參數和運行參數兩個方面。前者供用戶設計選型時使用；后者則是斷路器本身的機械

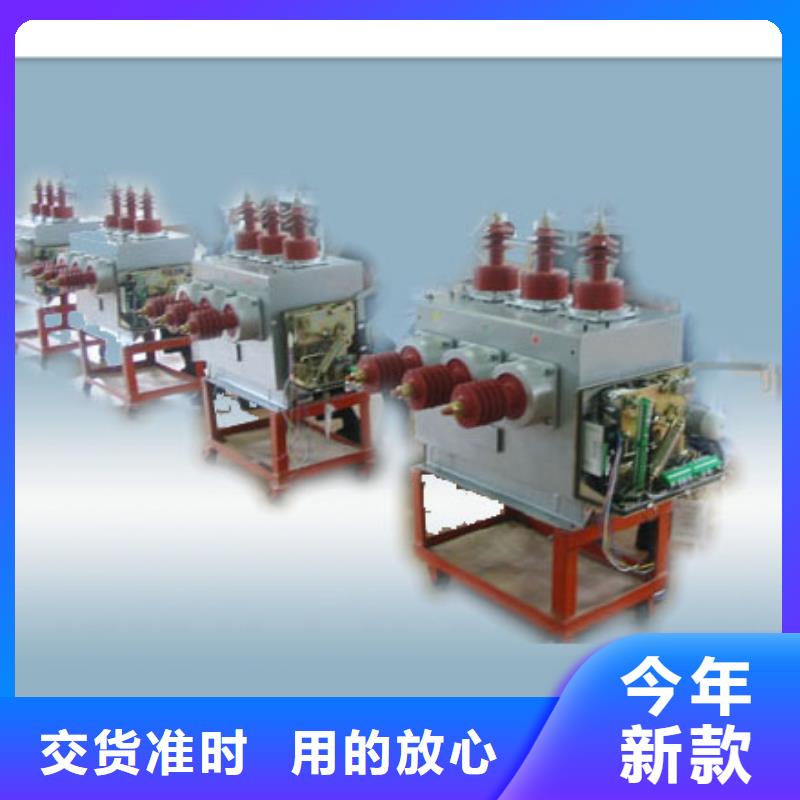

真空觸頭機構連入換流回路的阻抗是影響換流效率的關鍵因素。實驗表明，混合型中壓直流真空斷路器可以成功滿足艦船中壓直流電力系統負荷和保護分斷的要求。光控真空斷路器模塊應用于多斷口真空斷路器對電源可靠性和低功耗提出了更高的要求，為此進行了光控真空斷路器模塊低功耗自具電源模塊設計。分析了自具電源的工作原理，優化設計了其取電電磁感應線圈(取電CT)的結構。電容器充電模塊從電路結構，器件選型，轉變工作方式等降低其工作時損耗。建立了永磁機構操動電容充放電特性模型，分析得到低損耗的 間歇控制策略。進行了智能控制器低功耗設計，實現了在線低功耗控制策略和離線休眠工作方式。 通過試驗驗證，優化后的取電CT工作范圍在200A~3000A，滿足在線自具電源模塊工作，整體自具電源正常工作時損耗做到了300mW，滿足電網停電3周，自具電源系統仍能驅動光控真空斷路器動作。設計的自具電源滿足系統對斷路器的可靠性和智能性的要求。引言真空斷路器應用真空作為滅弧及絕緣介質，熄弧能力強、體積小、重量輕，使用壽命長，無火災危險，不污染環境，因此廣泛應用于中壓領域。但由于真空擊穿電壓與間隙長度間的飽和效應，單斷口真空開關無法應用于更高電壓等級，多斷口真空開關可以彌補這一缺點。已經對多斷口真空斷路器的動、靜態絕緣特性及動態均壓問題研究多年，參文通過引入“擊穿弱點”概避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。念和概率統計方法建立了雙斷口及多斷口真空開關的靜態擊穿統計分布模型，得出三斷口真空滅弧室的擊穿概率比單斷口真空滅弧室更低，并通過試驗驗證。參文分析并驗證了均壓電容對多斷口真空斷路器靜動態均壓效果。參文分析了雙斷口真空開關開斷機理與關鍵因素。傳統的多斷口真空開關采用的是傳統操動機構，整個操動系統的環節多.累計運動公差大而且響應緩慢，可控性差，效率低，各斷口的動作同期性較差，不能滿足多斷口真空斷路器的同期性和可靠性的要求。參文提出了基于模塊化串聯技術構成的多斷口真空斷路器實現策略：采用永磁機構操動，光纖隔離控制，模塊高電位操動，分散性小，可靠性高，體積小，易于串并聯。傳統的簧操動機構采用220V交流電控制電磁操動機構脫扣。永磁操動機構的電源主要有站內直流電源、電容器組、蓄電池或者鋰電池，來對合、分閘線圈放電[10]，但這些電源設計都是低電位電源供電，終電源都是220V市電供電，基于光控真空斷路器模塊處于高電位，自具電源模塊采用高壓母線電流取電，解決了高電位供電問題。光控真空斷路器模塊采用電流取電與蓄電池儲存電能聯合為整套控制系統浮地供電，由于電流取電磁性元件的非線性限制了取電工作范圍和取電功率，所以需要對光控真空斷路器模塊低功耗自具電源模塊進行研究，滿足在線充電和離線長時間維持供電的要求。本文對電源模塊的電磁感應線圈部分進行了優化設計，以獲取更寬的工作范圍和輸出功率。
