以下是:模擬斷路器_智能變電站光數字測試儀優良材質的產品參數
| 產品參數 |
|---|
| 產品價格 | 555/臺 |
|---|
| 發貨期限 | 1 |
|---|
| 供貨總量 | 1000 |
|---|
| 運費說明 | 含運費 |
|---|
| 小起訂 | 1 |
|---|
| 質量等級 | 0.05 |
|---|
| 是否廠家 | 是 |
|---|
| 產品材質 | 銅 |
|---|
| 產品品牌 | 青島天正華意電氣 |
|---|
| 產品規格 | 158 |
|---|
| 發貨城市 | 青島 |
|---|
| 產品產地 | 青島 |
|---|
| 加工定制 | 是 |
|---|
| 產品型號 | TH |
|---|
| 可售賣地 | 全國 |
|---|
| 產品重量 | 4 |
|---|
| 產品顏色 | 白 |
|---|
| 質保時間 | 三年 |
|---|
| 外形尺寸 | 158 |
|---|
| 適用領域 | 電氣電力 |
|---|
| 質量認證 | 9000 |
|---|
| 產品功率 | 5 |
|---|
| 工作溫度 | 45 |
|---|
模擬斷路器_智能變電站光數字測試儀優良材質_天正華意電氣設備有限公司(福州分公司),固定電話:18669895723,移動電話:13708956461,聯系人:楊經理,QQ:805146545,平度市平安路2號 發貨到 福建省福州市。 福建省,福州市 2022年，福州市實現地區生產總值12308.23億元，按常住人口計算，人均地區生產總值145936元。
以下的模擬斷路器_智能變電站光數字測試儀優良材質視頻將帶您深入了解產品的每一個細節，讓您對其優點和特點一目了然。幾十秒就能了解產品魅力。
以下是:模擬斷路器_智能變電站光數字測試儀優良材質的圖文介紹
產品特點圖

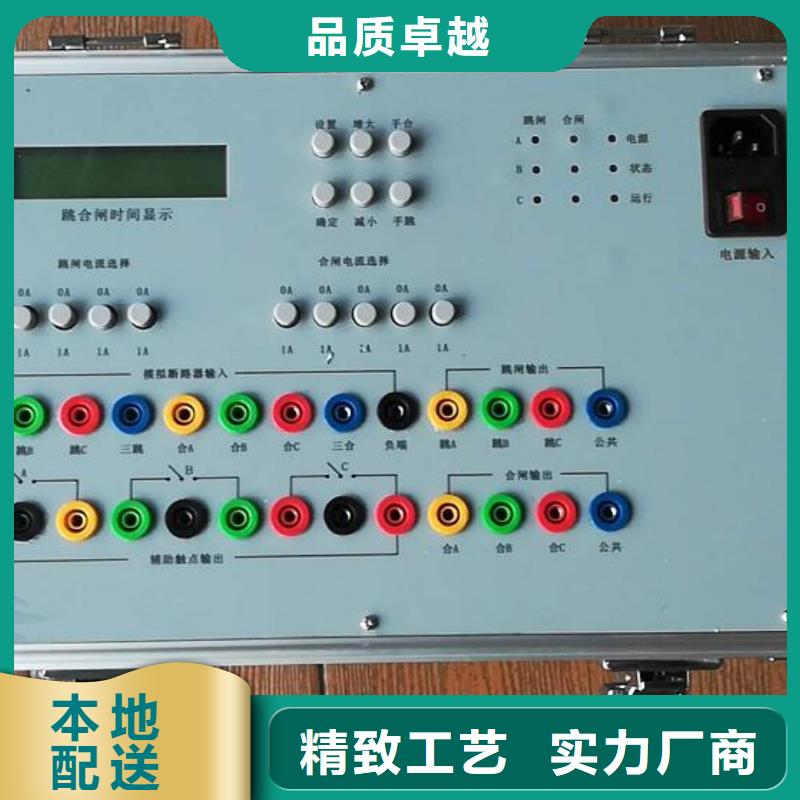

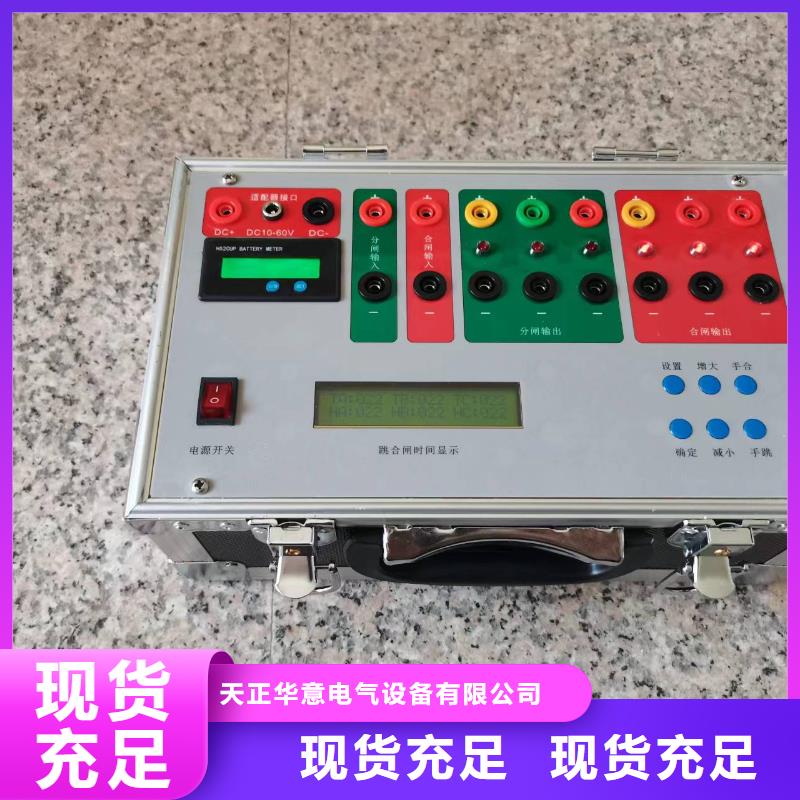

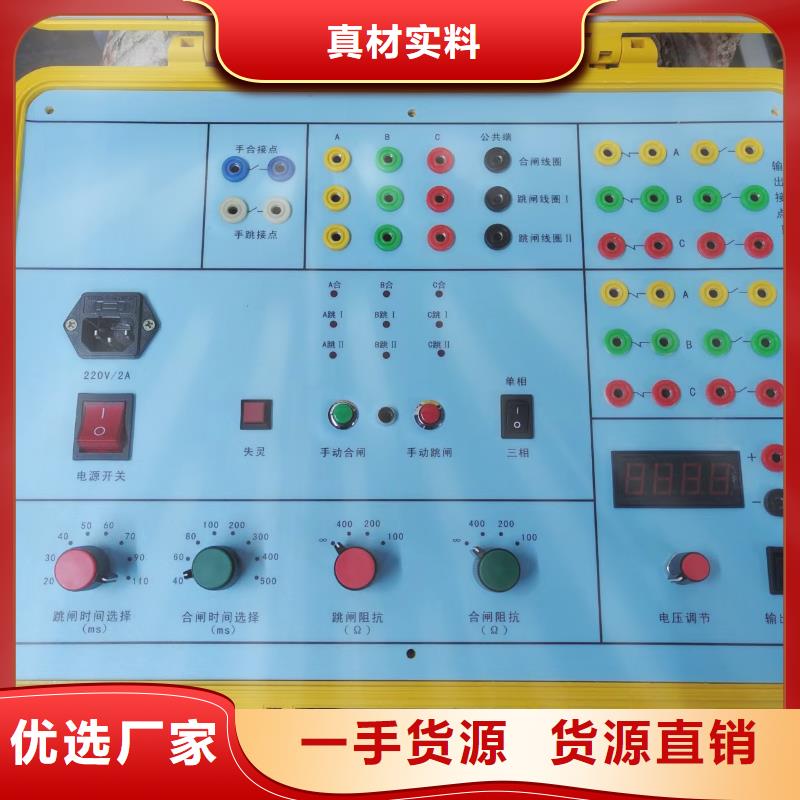

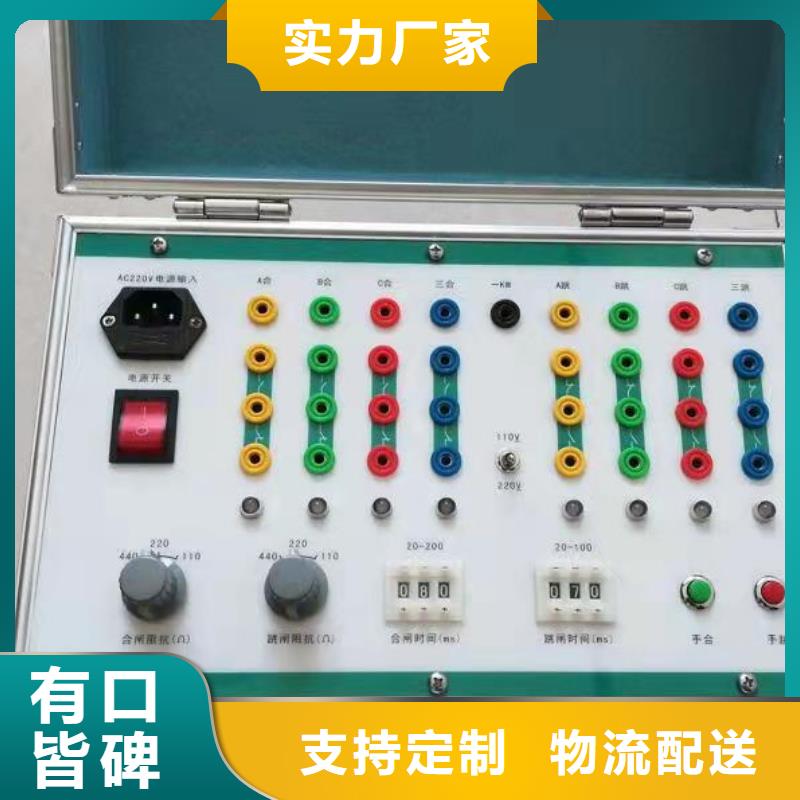

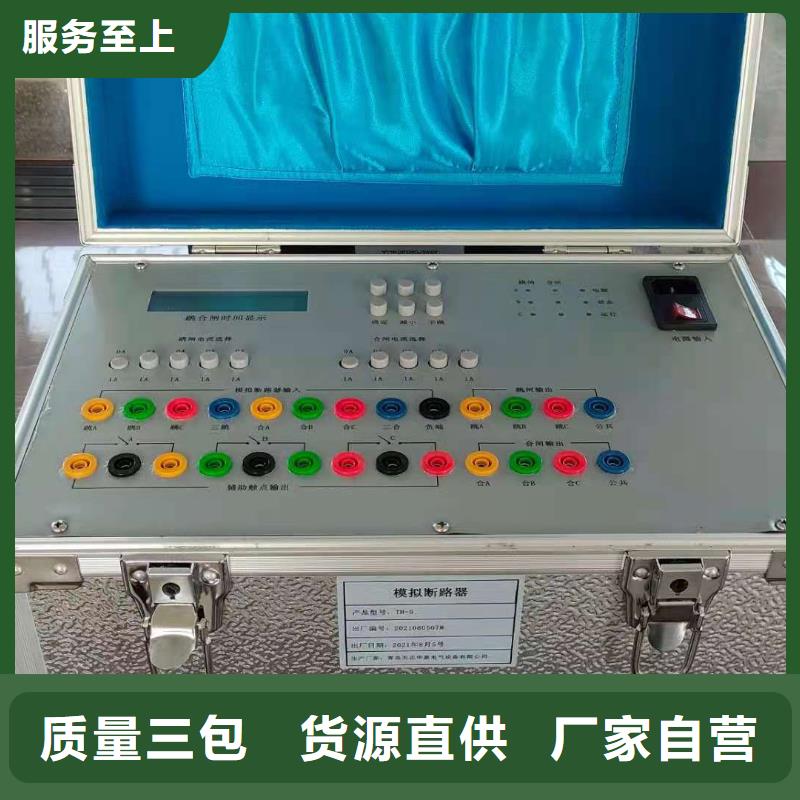

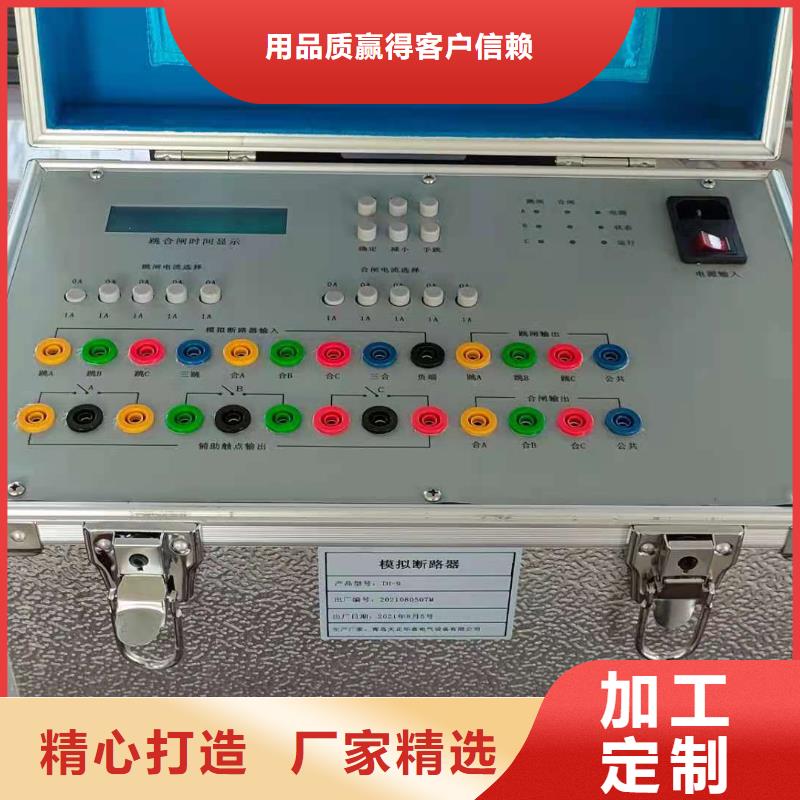

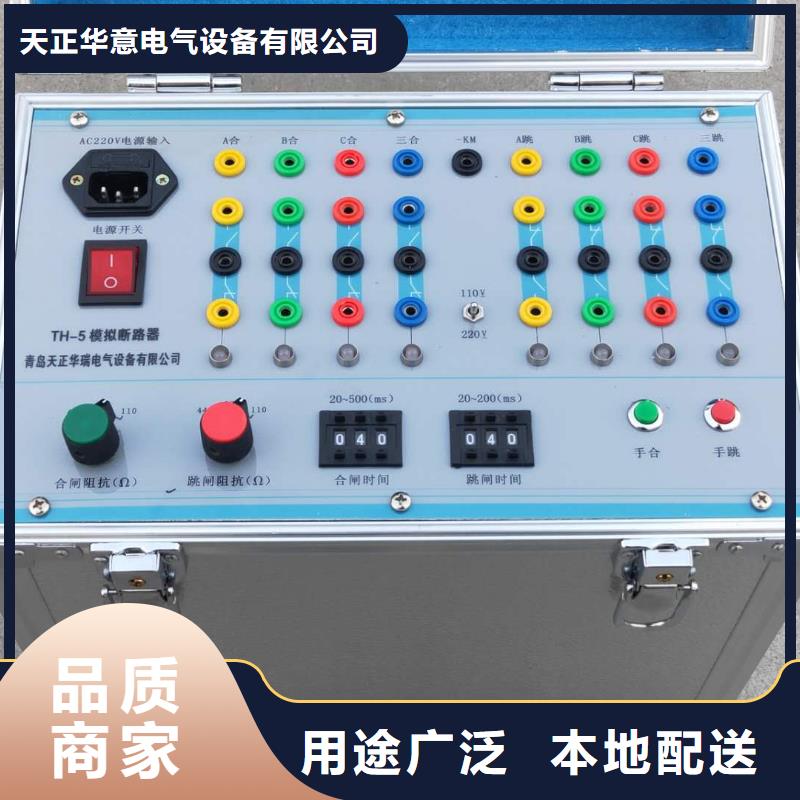

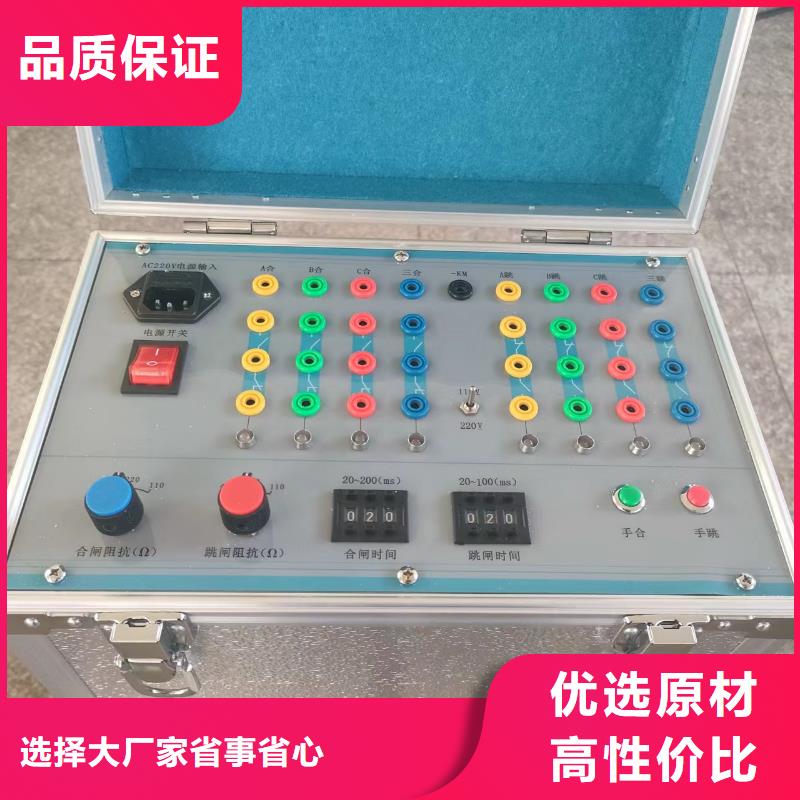

本裝置采用模塊化設計，通過增加跳合閘模塊及控制單元可無限擴展。可以組成2個回路以上的模擬斷路器，可以組成多回路的模擬斷路器，從而可以模擬多個三相斷路器動作。多個模擬斷路器輸入輸出回路相互隔離，跳合閘線圈電流通過對應的通道并聯使用時電流可以成倍增加，從而實現更多的功能。 也可以組成模擬斷路器屏進行教學、試驗使用。綜上此模擬斷路器可以模擬交直流斷路器的自動重合閘試驗、備用電源自動投入試驗、三相不同期等試驗。本裝置是以ARM微處理器核心設計而成。總體結構上分為CPU主控單元，信號輸入單元，觸摸屏控制單元，跳合閘信號輸出單元，跳合閘電流設置單元和跳合閘動作繼電器等 。總體結構框圖如下：三．技術指標1．跳閘時間：10-9999ms 任意設置誤差不超 ±2ms2．合閘時間： 10-9999ms 任意設置誤差不超±2ms3．跳閘電流：1A、2A、3A、4A、5A（程序根據動作電壓程序自動控 制）多回路并聯使用時，跳閘電流成倍增大。4．合閘電流： 1A、2A、3A、4A、5A（程序根據動作電壓程序自動控制）多回路并聯使用時，合閘閘電流成倍增大。5．跳合閘電壓：直流24-220V6．直流電源輸出： 10-220V、1kva程控可調（選配，配鋰電池時沒有此功能）7．輸出節點數量每相提供兩路常閉節點和兩路常開節點8．輔助觸點容量 AC220V5A9．環境條件：溫度4Kg
適用范圍
天正華意電氣設備有限公司(福州分公司)保證您買到的每一個 大電流發生器全新，采用先進的工藝和優質材料制造，并完全符合合同規定的質量、規格和性能要求，在我們提供技術成熟 大電流發生器產品的同時，我們也將提供優質的技術服務，我們充分發揮自身的優勢，更好的為客戶做好服務。
為什么選擇我們
模擬斷路器 在整組傳動中，應將模擬斷路器的常開或常閉接點接入測試儀的開入量端子，以實現由故障到斷路器跳閘的整個過程中保護的動作行為及二次回路完好的測試。試驗舉例用模擬斷路器裝置測試的距離保護整組試驗（回路端子號均為CSL-101B保護裝置后面板的端子號）1、試驗接線 斷路器模擬裝置開出量是以單跳閘線圈Ⅰ的接點為例，見圖5。圖52、試驗說明 保護裝置重合閘方式選擇綜重方式，因此，在單相故障時，保護動作跳閘后重合閘啟動重合時，保護裝置的重合閘繼電器出口接點在操作箱中啟動分相合閘繼電器HJa、H 、HJc，由分相合閘繼電器的接點再去合斷路器模擬裝置，實現分相合閘。系統故障時，保護裝置動作，使斷路器模擬裝置跳閘，斷路器模擬裝置輔助接點同步動作，常開接點打開，常閉接點閉合，因此，將常閉接點A、B、C接入測試儀的開入量A、B、C測試保護動作跳閘，在重合閘測試時，將保護裝置的重合閘繼電器接點引入測試儀的開入量D測試重合閘動作時間。3、舉例說明 模擬斷路器裝置跳、合閘的動作過程：模擬斷路器的合閘操作通過DCS或操作控制開關進行。模擬斷路器裝置的參數設置；斷路器合閘時間為80ms、跳閘時間為40ms、保護重合閘的動作時間為300ms。動作過程的坐標圖是合閘和跳閘及重合閘動作的全過程。當模擬斷路器接到合閘命令時，經過80ms合閘時間延時，模擬斷路器裝置合上，模擬斷路器裝置輔助繼電器常開接點閉合，常閉接點打開；同理，模擬斷路器裝置接到跳閘命令時，經過40ms跳閘時間延時后，模擬斷路器裝置跳開，模擬斷路器裝置輔助繼電器常開接點打開，常閉接點閉合；經過300ms重合閘時間延時，保護發出重合命令，再經過80ms合閘時間延時，模擬斷路器裝置重合上。
今年在福建省福州市購買模擬斷路器_智能變電站光數字測試儀優良材質有了新選擇，天正華意電氣設備有限公司(福州分公司)始終堅守以用戶為中心的服務理念,將品質作為發展的基石。廠家直銷,確保為您提供價格實惠且品質卓越的模擬斷路器_智能變電站光數字測試儀優良材質產品。如需購買或咨詢,請隨時聯系我們,聯系人:楊經理-18669895723,QQ:805146545,地址:平度市平安路2號。
