高壓負荷開關操作機構按照的原則是：

操作機構應當按照在負荷開關的左側，這樣當人用右手操作時，其臉應當不是對準負荷開關，一旦有故障，人的臉不會受到電弧的灼傷。

有電源的進線（無論是上進線還是下進線）應當先與負荷開關的熔斷器連接，如果發生故障，熔斷器動作斷開故障電流，后面的隔離開關不會受到很大的短路電流沖擊。

高壓負荷開關完全采用了真空開關管的滅弧優點以及相應的操作機構，由于高壓負荷開關不具備開斷短路電流的能力，故它在結構上較簡單、適用于電流小、動作頻繁的場合，常見高壓負荷開關有戶內型及戶外柱上型兩種。

    高壓負荷開關的種類很多，結構可分為油高壓負荷開關，真空高壓負荷開關，六氟化硫高壓負荷開關，產氣式高壓負荷開關和壓氣型高壓負荷開關等；按操作方式分為手動操作高壓負荷開關和電動高壓負荷開關兩類，這些產品集中使用于配電網中，如環網柜中，目前較為流行的是真空高壓負荷開關，高壓負荷開關配用熔斷器等設備隨著我國城網改造工作的推進越來越受到重視，下面介紹兩典型的高壓負荷開關的結構特點與基本原理。

FKN12-12負荷開關

  一、FKN12-12負荷開關概述：

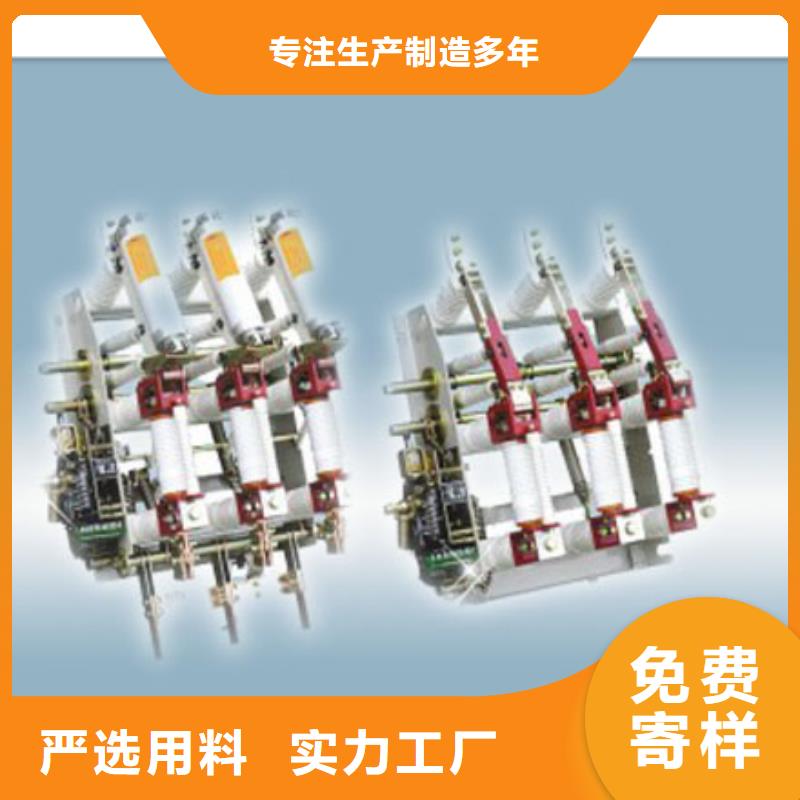

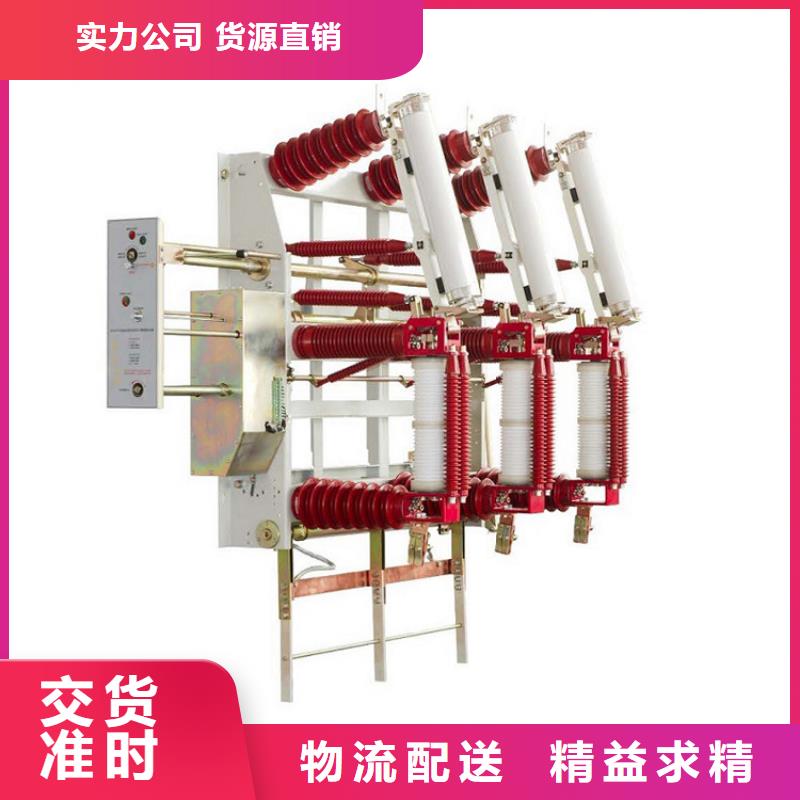

  FKRN12-12D系列壓氣式負荷開關----熔斷器組合電器可以分合負載電流，過載電流，開斷線短路電流。此開關適用于12KV及以下三相配電系統中，作為變壓器，電纜，架空線路等電力設備的控制和保護之用；特別適用于城網，農網的終端變電站及箱式變電站。并適用于環網，雙輻射供電單元的控制和保護。

  FKRN12-12D系列壓氣式負荷開關可以分為負載電流和過載電流。

  本系列產品具有結構緊湊，設計合理，連鎖可靠，絕緣水平高的特點；彈簧儲能操動機構使分，合閘速度不受操作者操作力大小的影響；電弧在鐘形絕緣罩內熄滅，燃弧時的游離氣體不會導致相間或對地絕緣強度的降低。鐘形絕緣罩下部有擋板，關閉后隔絕了帶電部分，踢狗了環網柜的防護等級，采用銅鎢合金的弧觸關和梅花狀主觸頭，使開關到點可靠，電壽命長。該系列產品維修容易，操作方便，運行可靠。

  本系列產品的設計和制造負荷下列標準：

  GB3804《3-63KV交流高壓負荷開關》

  GB16926《交流高壓負荷開關熔斷器組合電器》

  GB1985《交流高壓隔離開關和接地開關》

  IEC265《額定電壓1KV以上52KV以下高壓負荷開關》

  IEC420《交流高壓負荷開關---熔斷器組合電器》

  二、FKN12-12負荷開關正常使用環境

  1.周圍空氣溫度不高于+40°c，不低于-25°c。

  2.海拔不超過1000m.

  3.相對濕度：日平均值不大于95％，月平均值不大于90％，

  4.周圍空氣盈不受腐蝕性或可燃性氣體及水蒸氣等明顯污染。

  5.無經常性的劇烈振動。

  三、FKN12-12負荷開關工作原理及操作順序

  1.手動操作：合閘：將操作手柄插進操作連鎖部件的負荷開關主軸孔內，按面板提示方向旋轉，主軸帶動四連桿儲能機構使合閘彈簧被壓縮，當機構過死點時，脫扣裝置的扣板解扣，在合閘彈簧的作用下，開關迅速合閘。

  分閘：反方向旋轉操作手柄，主軸帶動儲能機構旋轉，此時儲能機構中的自鎖裝置被分閘杠桿解鎖，在分閘彈簧的作用下，開關迅速分閘。

  手動機構也可以裝上電磁分勵脫扣器，分閘是接通電源即可。
