商丘三相標準功率源 諧波分析-電壓諧波界面如圖十七所示：此屏顯示各相電壓和電流的諧波含量，從左到右依次為A相電壓（用黃色來顯示）、B相電壓（用綠色來顯示）、C相電壓（用紅色來顯示）、A相電流（用黃色來顯示）、B相電流（用綠色來顯示）、C相電流（用紅色來顯示），其中THD為各相的電壓波形畸變率（即諧波失真度），RMS為各相電壓和電流的有效值，01次為基波電壓和基波電流（用實際幅值表示），以下依次為其它各次諧波的數值，以有效值形式和基波的百分比兩種形式表示，以數據表的形式顯示1-63次電壓諧波。可通過↑↓鍵來切換低21次（01－21）和中21次（22－42）、高21次（43－63）諧波含量的表格。圖十七、諧波測試屏（13）歷史數據界面如圖十八所示，此屏顯示內存中已存儲記錄的各項數據，包括：總記錄條數、當前查閱的記錄排號、測試的日期時間、被測表號、實測電能誤差、接線方式、三相電壓和電流相角數值、三相電壓和電流向量圖、三相電壓幅值、三相電流幅值、三相有功功率、三相無功功率。

商丘三相標準功率源 輸入參數信息后按“OK”鍵裝置自動進入分格點，電壓自動升至點標準值位置，即20V處，在測量值欄下輸入被檢儀表上的顯示值(例為20.005V) 再按一次“OK”鍵，計算出該點的誤差值。裝置自動進入順序第二點(40V)的校驗，光標在第二點測量值位置，裝置電壓值輸出40V，在測量值欄下輸入被檢儀表上的顯示值(例為40.005V) 再按一次“OK”鍵，計算出該點的誤差值。其余3點依此類推。如不需校驗全部5點，可在5點內任意選擇所校點，按“▲”、“▼”鍵移動光標至所需校點上，按“OK”鍵，裝置輸出該點標準值所示的電量在測量值欄下輸入被檢儀表上的顯示值再按一次“OK”鍵，既計算出該點的誤差值。依此類推，按相同步驟實現其他點的校驗。如某校驗點誤差超過9.999％，會在誤差欄中顯示＋error或-error。檢定過程中如出現誤按鍵使某校驗點的誤差過大或要對某校驗點重新檢測時，可按“▲”、“▼”移動光標到該校驗點上，按“OK”鍵，裝置輸出該校驗點標準值所示的電量，再在測量值欄下輸入被檢儀表上的顯示值再按一次“OK”鍵，既計算出該點新的誤差值。如需修改輸入的測量值，可按“?”鍵移動光標至被修改數字位置，輸入新數字。㈢ 存儲各校驗點完成校驗后，按“?”鍵存儲當前表數據，屏幕下部分顯示表號（計量編號）、檢測時間輸入欄，要求輸入表號和檢測時間，輸入表號和檢測時間（表號為9位 檢測時間為兩位年月日格式）后按“OK”鍵，數據存入裝置內的非易失存儲器中以備隨時調看和上傳。若不想存儲此次校驗數據，按“返回”鍵即可。

商丘SF6密度繼電器測試儀質保一年 <商丘>天正華意電氣設備有限公司

商丘三相標準功率源 本裝置核心部分采用32位DSP和16位高速低功耗數模轉換器組成高精度工頻交流采集器。既可用做校驗裝置的標準表，又可用做測試校驗裝置的校驗儀。采用6.4寸TFT彩色液晶屏，圖表字符顯示清晰。具有量程寬、精度高、工作穩定可靠、操作簡單的特點。2 主要功能及特點2．1 可測量交流電壓、電流、有功功率、無功功率、頻率、相位和功率因數；2．2 可測量電壓、電流諧波含量和波形失真度；2．3 作為測量有功電能、無功電能標準時，輸出標準脈沖頻率可達2MHZ；2．4 可測量校驗裝置的電壓、電流、功率穩定度；2．5 可測量校驗裝置的標準偏差估計值；2．6 可測量校驗裝置的三相電壓對稱度、三相電流對稱度；2．7可測量直流電壓和直流電流（選項）；2．8設有RS-232接口，可由PC進行控制操作；2．9與校驗臺配合，可組成一套高精度、高穩定度的三相電表測試系統。

商丘三相標準功率源 頻率表半自動校驗在圖9中按“5”鍵，選擇儀表類型為頻率表，此時屏幕上部顯示頻率信息輸入欄。 把光標切到相應信息欄目，輸入數值即可。按“▲”、“▼”鍵，切到“頻率范圍”欄時，按“?”鍵可在“45～55Hz”、“46～54Hz”、“47～53Hz”、“48～52Hz”、“49～51Hz”等頻率范圍中選擇；“基值”是計算誤差時的分母值（設被檢頻率表的頻率范圍45～55HZ，基值可能是55-45＝10，也可能是50）；在校驗點數欄輸入校驗點數，完成輸入后按“OK”鍵，顯示如圖12所示。如果出現錯誤提示，可重新輸入正確參數后再按“OK”鍵。“?：下降”表示當前處于上升試驗狀態，按“?”鍵則變為下降試驗狀態，上升、下降狀態可來回切換。電壓值 下降 ? ：存儲 圖12以45～55Hz頻率表，校驗點數為11為例，輸入上述參數后按“OK”鍵裝置自動進入分格點，頻率值輸出在差點標準值的0.25Hz位置，用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點誤差；此時裝置自動進入順序第二點的校驗，光標在第二點位置，裝置頻率值輸出在差第二點標準值0.25Hz位置，用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示第二點誤差。依此類推上升完成一個校驗點(55Hz) 校驗后，裝置頻率值輸出至55.25Hz位置，裝置自動進入做下降誤差狀態，用“1～5”鍵配合“6”鍵調節（下降）輸出電量使被檢儀表指針對準一個校驗點，按“OK”鍵示此點誤差，同時顯示變差；然后裝置自動進入倒數第二點（即54Hz）的校驗，光標在倒數第二點位置，裝置頻率值輸出至54.25Hz位置，用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點誤差和變差，依此類推。

<商丘>天正華意電氣設備有限公司 商丘SF6密度繼電器測試儀質保一年

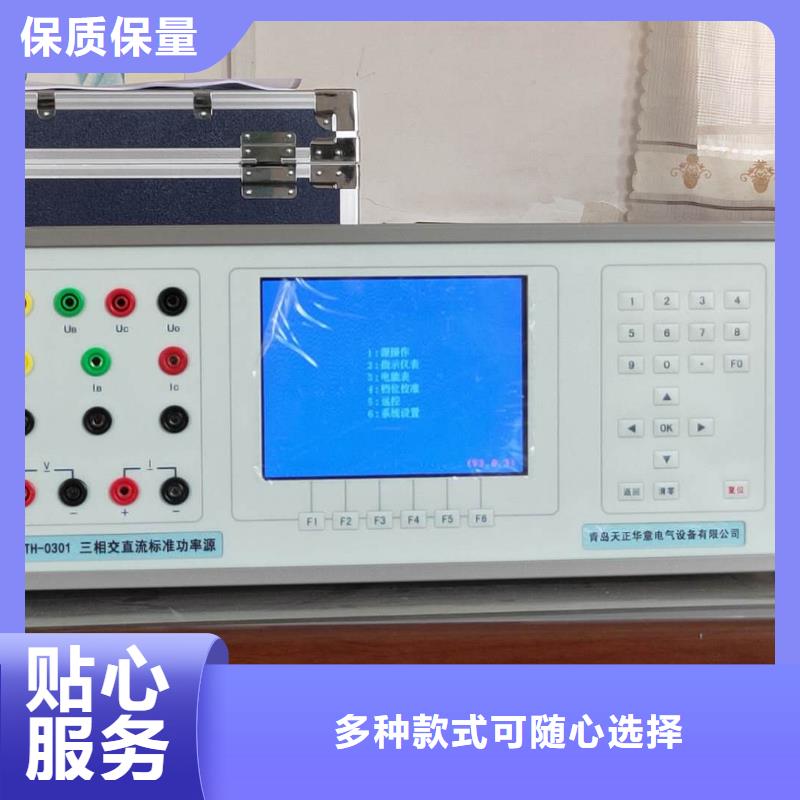

商丘三相標準功率源主菜單開機后液晶顯示器出現圖3所示主菜單界面，根據主菜單提示，按液晶顯示器右邊數字鍵進入相應子菜單。如交直流指示儀表校驗的全部操作可在“2：指示儀表”中完成。5．3 源操作“源操作”分為“交流輸出設置”操作和“直流輸出設置”操作。功能是在裝置輸出范圍內，在“交流輸出設置”或“直流輸出設置”界面中設置所需的輸出電量。5. 3. 1交流源輸出設置在主菜單中，按“1”鍵進入“源操作”子菜單界面，在“源操作”子菜單中按“1”顯示如圖4。在這里，可根據需要對交流源輸出進行設置。圖的上半部分（輸出檢測）顯示內置標準所測得的各相電壓、電流、功率、功率因數（或角度）和三相總的有功功率、無功功率、功率因數及頻率。其中：⑴ “總有功功率”顯示與“總無功功率”顯示會隨接線方式是有功還是無功而變換位置。⑵ 頻率欄中初始狀態為標頻50Hz。按屏幕下方“頻率”鍵進入“交流頻率輸出設置”界面后，按“9”（市電/標頻）鍵，可將頻率由“標頻”狀態轉成“市電”狀態并且頻率欄中顯示“市電”。⑶ 在圖4中按屏幕下方“因數”鍵進入“交流因數輸出設置”界面后，按數字鍵“9”（因數/角度切換）鍵后，各相的“功率因數”顯示會變換成“角度”顯示。⑷ 由于屏幕空間有限，故所有界面“輸出檢測”中，總的有功功率、無功功率單位分別默認為“W”、“Var”頻率的單位默認“Hz”不再顯示出來。圖的中間部分（輸出設置）顯示裝置當前所設置的電壓、電流檔位；相別、接線方式的狀態；電量的幅值。圖的下半部分（交流XX輸出設置）是提示當前設置的對象和使用各數字鍵在當前界面中對應的功能。其中：“交流XX（XX為電壓，或電流，或因數，或角度，或諧波，或頻率）輸出設置”是提示當前設置的對象。可通過按屏幕下方六個按鍵和右邊的按鍵，根據提示選擇不同的操作對象和操作方式。⑴ 在“交流電壓輸出設置”界面中：按數字鍵“1～5”是分別步進調節升或降，所設定相別（相別欄顯示“ABC”時，為三相統一調節）的當前“電壓檔位”10％～0.005％幅值。

<商丘>天正華意電氣設備有限公司
<商丘>天正華意電氣設備有限公司

商丘三相標準功率源 可通過按數字鍵 來選擇升降狀態；按 鍵進行相別循環切換；按“8”鍵進行有功、無功循環切換；按“9”鍵進入“交流檔位設置”界面，可通過按數字鍵在“電壓檔位”欄中輸入所需切換的電壓檔位值，確定后按“OK”鍵進行檔位切換。也可直接按屏幕下方的裝置固定電壓檔位鍵，進行檔位切換；按“0”鍵進行“三相三線”、“三相四線”循環切換接線方式的狀態。所切換的狀態在“輸出設置”的各項顯示欄中顯示。 可按“·”鍵旁的空白鍵（100％快捷鍵），直接調節當前相別、檔位的100％電壓幅值。 可通過按“1～5”（步進量）鍵配合“6”（升降切換）、“7”（相別切換）鍵以“步進方式”或用“7”鍵配合“送數”鍵以“送數方式”（具體操作見5. 3. 1. 2送數操作）設置各相電壓幅值。 ⑵ “交流電流輸出設置”與“交流電壓輸出設置”界面中操作一樣。 ⑶ 在“交流因數輸出設置”界面中： 按數字鍵“1～5”是分別步進調節升或降，所設定相別（相別欄顯示“ABC”時，為三相總的功率因數調節）的功率因數0.1～0.0001幅值。 按數字鍵“6”（升降切換）來選擇升降狀態；按“7”鍵進行相別循環切換；按“8”鍵進行有功無功循環切換；按“0”鍵將所設定相別的功率因數，由“L”狀態直接切換到“C”狀態或由“C”狀態直接切換到“L”狀態，而因數值不變。所切換的狀態在“輸出設置”的各項顯示欄中顯示。 可通過按“（步進量）鍵配合“6”（升降切換）、“7”（相別切換）鍵“步進方式”或用“7”鍵配合“送數方式”設置單相、三相的功率因數幅值。 若按“9”鍵將各相因數顯示切換成角度顯示后，可通過按“（步進量）鍵配合“6”（升降切換）（相別切換）鍵“步進方式”或用“7”鍵配合“送數方式”設置單相、三相的角度。 ⑷ 在“交流諧波輸出設置”界面中，可通過 鍵配合數字鍵設置各次諧波的幅值、角度值。具體操作見 諧波設置操作。

<商丘>天正華意電氣設備有限公司 商丘SF6密度繼電器測試儀質保一年

商丘三相標準功率源 操作說明5．1注意事項：＊ 裝置電源線的地線端或裝置后板的“”大地接線端要可靠接地。＊ 裝置開機通電后，人體不得觸摸裝置接線端、測試線的金屬部分。＊ 裝置開機通電后，裝置后板的“市電100V輸出”接線端即有市電100V交流電壓輸出，請謹慎操作，以免電擊。僅作校同步表時使用。＊ 進行電表檢測前，通電預熱至少20分鐘。關機后至少30秒再開機。＊ 電壓輸出不能短路，電流輸出不能開路。手動切換電壓或電流檔位時，需先將電壓或電流降為零，然后再切換檔位。＊ 裝置的直流電流輸出低端不能與裝置的交流電壓、直流電壓輸出低端共地。因此在使用直流電流時，請將被檢表或標準表與裝置的交流電壓、直流電壓輸出端連接線斷開，以防止因被檢表或標準表內部電路原因而使裝置的直流電流輸出低端與裝置交流電壓、直流電壓輸出低端共地，造成直流電流輸出不準確。＊ 使用直流電壓75mV檔位輸出時，需用專用四芯測試導線，輸出端在后板上（裝置送上級部門檢測時，此線必須攜帶）。＊ 裝置在檢定接線方式為三相三線的表時，被檢儀表的B相電壓輸入端接裝置電壓的公共端Uo。裝置檢測交流單相表時，被檢儀表輸入端接裝置的A相輸出端。＊ 裝置檢定交流電流輕負載表時，請將后板【重載/輕載】開關向下切換到“輕載”（切到“重載”時裝置交流電流輸出為輸出容量；“輕載”時輸出容量約是重載時的一半）。＊ 如遇裝置工作時發出持續的蜂鳴聲，或電壓、電流升不起來時，須關機檢查。＊ 按“存儲”后數據存儲未結束時，不可“復位”或中斷電源，以免數據遭到破壞！＊ 進行初始化時，不可“復位”或中斷電源，以免數據遭到破壞！＊ 關機的順序是先將電壓、電流信號退到零，再撳電源開關。

<商丘>天正華意電氣設備有限公司
商丘SF6密度繼電器測試儀質保一年

商丘三相標準功率源 穩定度測量在圖6界面中按“2”鍵進入圖8界面，可測量所有電量（交直流電壓、電流、功率）的穩定度。設定好采樣次數和采樣時間，按“OK”鍵可測量所選電量的穩定度。“倒計次”框中實時倒計當前采樣次數，次數至零時表內發出一聲蜂鳴提示，顯示測得的穩定度值；再繼續計數開始下一次的測量，“倒計次”次數至零時刷新顯示穩定度值，如此循環測量。若在過程中改變采樣次數或采樣時間，則立即按新設定值測量。只有按“SEL”鍵改變被測量或按“返回”鍵時才退出測量狀態。 默認時各參數設置如下：“采樣次數”為20（1～120）；“采樣時間”為5s（1～25s）；“算法”為PKPK（峰峰值）。按“SEL”鍵循環選擇被測電量，依次為：“交流電壓”、“交流電流”、“功率”、“直流電壓”、“直流電流”。測量狀態為交流電壓、交流電流時每按一次“OK”鍵測量一次三相被測量的幅值對稱度。測量狀態為直流時包含“直流”和“變送器”，可按“?”鍵切換；“標準值”欄下顯示出當前狀態是“直流”還是“變送器”；此時注意接入不同的接線端。注意“直流”和“變送器”的區別：在背板分不同的輸入端輸入。“直流”為50V以上或0.1A以上；“變送器”輸入為24V或24mA。

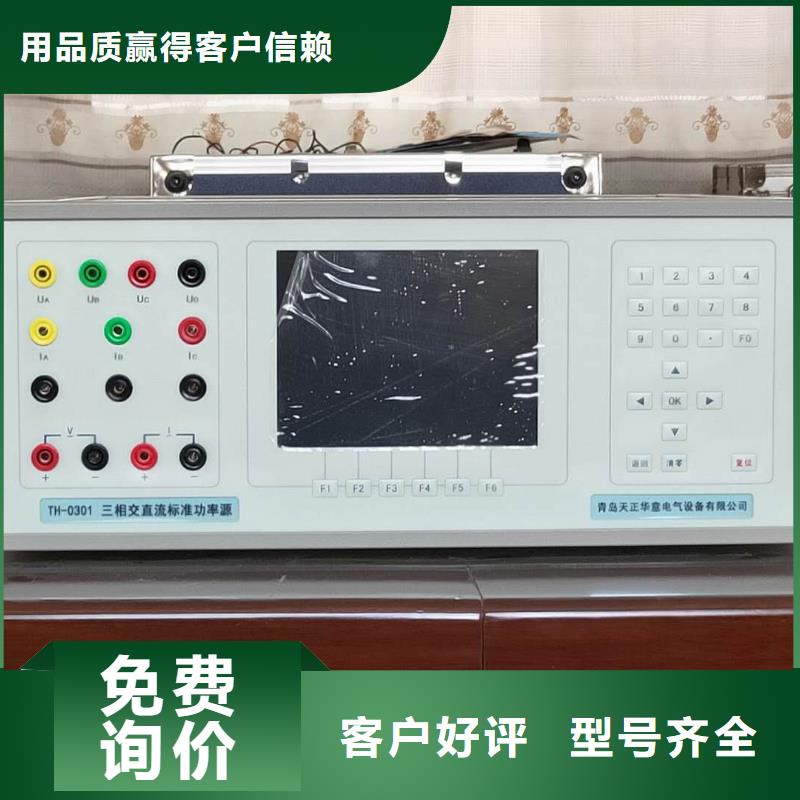

商丘三相標準功率源儀器前面板左側是液晶顯示器，右側是按鍵區，儀器的后面板為接線端子部分，包括：電壓輸入端子UA、UB、UC、UN；電流輸入端子Ia1A、Ia5A、Ia25A、Ia-、Ib1A、Ib5A、Ib25A、Ib- Ic1A、Ic5A、Ic25A、Ic-（其中Ia-、Ib-、Ic-為電流流出端，其他各檔端子為電流流入端 ；脈沖信號接口、232串行口（用于上傳保存的數據至計算機）。當儀器有交流電源可用時，盡量使用外接交流電源。如果經常在無交流電源的情況下使用，儀器須及時充電，避免電池深度放電影響電池壽命，每次充電時間應在4小時以上。?儀器的配件箱尺寸，如圖二所示：圖二2、鍵盤操作鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、?、退出、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。?鍵：確認鍵；在主菜單下，按此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。在參數輸入的過程中不起作用。存儲鍵：用來將測試結果存儲為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：在主菜單按下此鍵，直接進入參數設置屏。切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。自檢鍵：保留功能，暫不用。幫助鍵：用來顯示幫助信息。數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符），與手機的輸入模式相似，連續按下時可將要輸入的字符在數字和字母之間切換。小數點鍵：用來在設置參數時輸入小數點。＃鍵：保留功能，暫不用。F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或實現相應的功能。在有些功能界面（如：電氣測試、矢量分析、波形顯示等界面）F1和F2用來實現屏幕的鎖定和解鎖功能。F4鍵在有些功能界面實現測試結果打印功能。

<商丘>天正華意電氣設備有限公司 商丘SF6密度繼電器測試儀質保一年

商丘三相標準功率源 可通過按數字鍵 來選擇升降狀態；按 鍵進行相別循環切換；按“8”鍵進行有功、無功循環切換；按“9”鍵進入“交流檔位設置”界面，可通過按數字鍵在“電壓檔位”欄中輸入所需切換的電壓檔位值，確定后按“OK”鍵進行檔位切換。也可直接按屏幕下方的裝置固定電壓檔位鍵，進行檔位切換；按“0”鍵進行“三相三線”、“三相四線”循環切換接線方式的狀態。所切換的狀態在“輸出設置”的各項顯示欄中顯示。 可按“·”鍵旁的空白鍵（100％快捷鍵），直接調節當前相別、檔位的100％電壓幅值。 可通過按“1～5”（步進量）鍵配合“6”（升降切換）、“7”（相別切換）鍵以“步進方式”或用“7”鍵配合“送數”鍵以“送數方式”（具體操作見5. 3. 1. 2送數操作）設置各相電壓幅值。 ⑵ “交流電流輸出設置”與“交流電壓輸出設置”界面中操作一樣。 ⑶ 在“交流因數輸出設置”界面中： 按數字鍵“1～5”是分別步進調節升或降，所設定相別（相別欄顯示“ABC”時，為三相總的功率因數調節）的功率因數0.1～0.0001幅值。 按數字鍵“6”（升降切換）來選擇升降狀態；按“7”鍵進行相別循環切換；按“8”鍵進行有功無功循環切換；按“0”鍵將所設定相別的功率因數，由“L”狀態直接切換到“C”狀態或由“C”狀態直接切換到“L”狀態，而因數值不變。所切換的狀態在“輸出設置”的各項顯示欄中顯示。 可通過按“（步進量）鍵配合“6”（升降切換）、“7”（相別切換）鍵“步進方式”或用“7”鍵配合“送數方式”設置單相、三相的功率因數幅值。 若按“9”鍵將各相因數顯示切換成角度顯示后，可通過按“（步進量）鍵配合“6”（升降切換）（相別切換）鍵“步進方式”或用“7”鍵配合“送數方式”設置單相、三相的角度。 ⑷ 在“交流諧波輸出設置”界面中，可通過 鍵配合數字鍵設置各次諧波的幅值、角度值。具體操作見 諧波設置操作。

<商丘>天正華意電氣設備有限公司

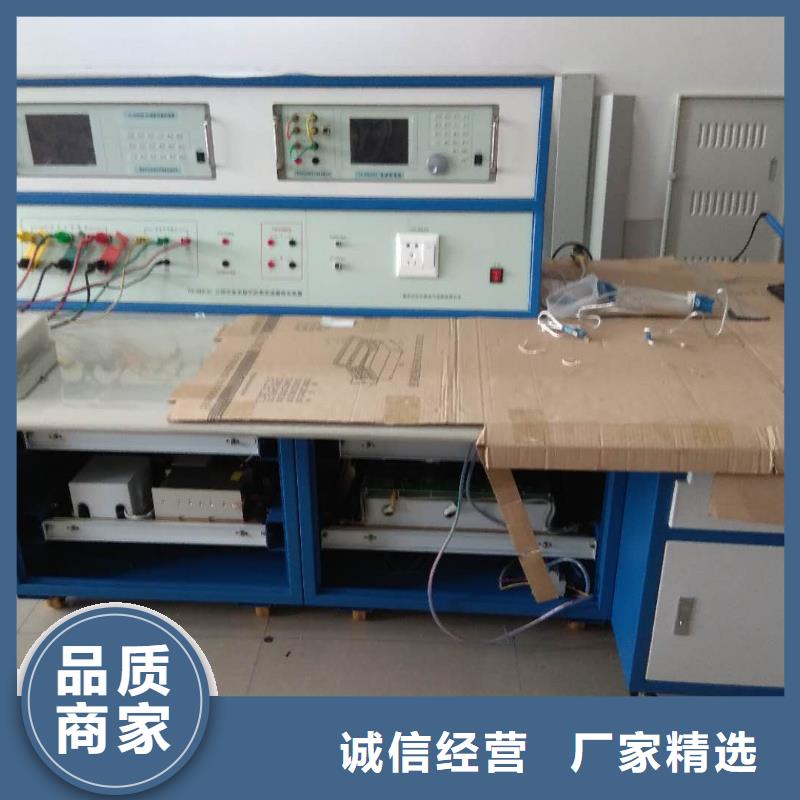

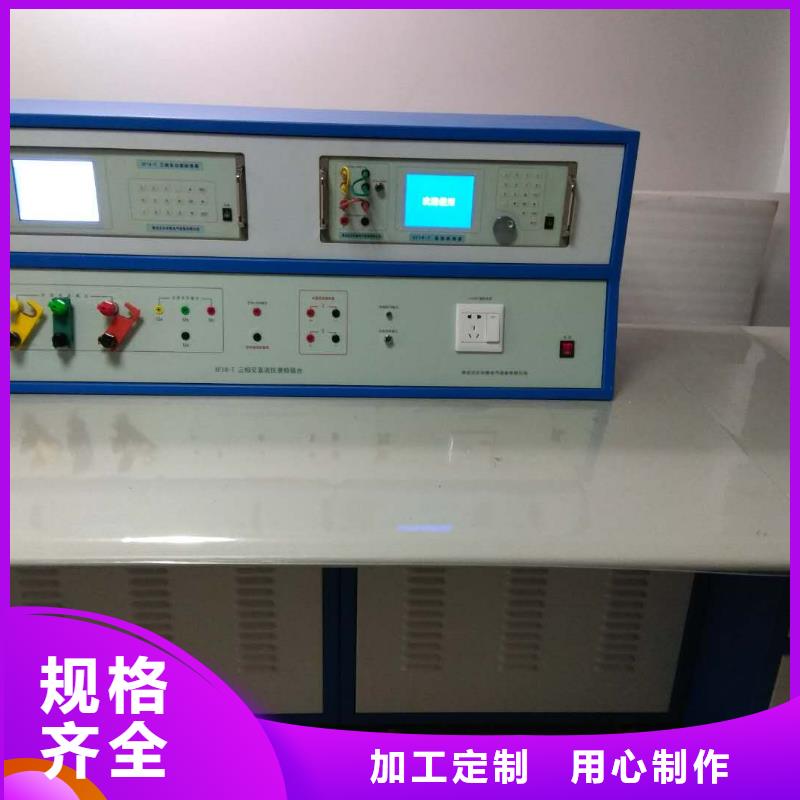

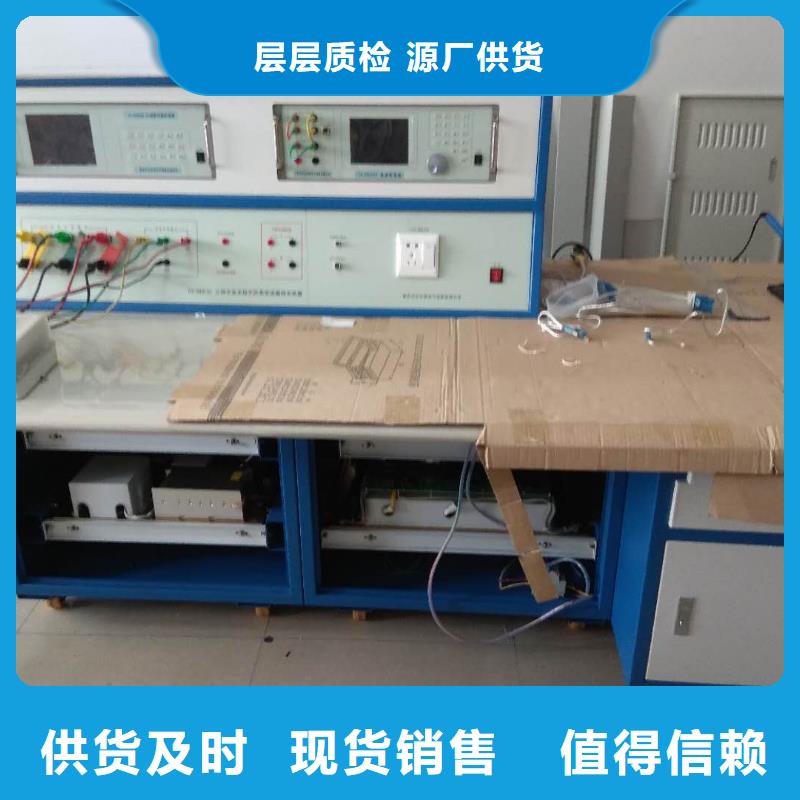

商丘三相標準功率源 本裝置是按照JJG124－2005《電流表、電壓表、功率表和電阻表檢定規程》的要求而設計的三相表源一體化裝置。裝置中表的核心技術用的是數字信號處理器（DSP）和16位高速模數轉換器組成的高精度工頻交流采集器；源的信號部分用的是DSP和16位高速數模轉換器組成可控制的正弦波、畸變波信號源。裝置具有精度高、工作穩定可靠、操作方便靈活等特點。2 主要功能及特點2．1 可半自動或手動檢驗電力系統中各種工頻電表（電壓表、電流表、功率表、頻率表、功率因數表、相位表）的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變量等。2．2 電源部分可生成具有2～31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。2．3 功放的工作頻帶為40Hz～1kHz，有良好的線性。電流功放為恒流源，電壓功放為恒壓源。由于重量輕，本裝置更適合于現場校驗使用。2．4 設有USB轉RS-232接口。通過上位機軟件（選件），由計算機控制本裝置可進行自動或手動檢驗，并對結果進行處理和管理。2．5 設有大容量的非易失性存貯器，可存貯300塊被檢儀表的檢測原始數據，以供查閱和上傳。

<商丘>天正華意電氣設備有限公司 商丘SF6密度繼電器測試儀質保一年

商丘三相標準功率源 電表校驗界面電表校驗屏如圖六所示，此屏分為四部分數據：誤差統計部分、當前誤差部分、輸入參數部分、測試參數部分；誤差統計部分：顯示出誤差1、誤差2、誤差3、誤差4、誤差5連續記錄的近五次誤差，平均誤差（近五次誤差的平均值），由近五次誤差計算得來的標準偏差估計值；當前誤差部分：顯示出算定的標準脈沖（此參量為內部計算用，用戶不需理解）、實測脈沖（此參量為內部計算用，用戶不需理解）、當前圈數、當前誤差（一次的誤差值）、累計電能；輸入參數部分：顯示出設置的PT變比和CT變比值，當前設定的電表常數、設置圈數、電表類型、輸入方式、電表編號；當誤差不正常時，首先要檢查輸入參數部分的設置是否正確，這些參數直接影響測試結果的準確性。校驗完成后，按【存儲】鍵可將測試結果以記錄的形式保存。圖六、電表校驗屏（5） 電表校驗-走字試驗界面圖七、走字試驗屏此屏顯示出從進入此界面開始到當前時刻的累計有功電能，進入后記度器自動開始走字，當按下【確定】鍵后數據清零，重新開始走字，顯示出當前累計的電能數值；在此功能屏下可用來進行電表的走字試驗，與表記記度器對比，防止換銘牌或齒輪的竊電手段。（6）矢量分析界面－三相四線如圖八所示，在屏幕的左上部分顯示出三相四線制計量裝置的實測矢量六角圖，同一個坐標系中三相電壓、三相電流六個量的矢量關系；在屏幕的右上部分顯示出三相電壓、三相電流的幅值和各個量以Ua為參照量的的相位角；屏幕的下半部分是用來顯示接線結果的分析情況，包括：相序、接線判斷、錯接線更正系數，圖中所示為標準阻性負載時接線全部正確情況下的向量圖。

<商丘>天正華意電氣設備有限公司 商丘SF6密度繼電器測試儀質保一年

商丘三相標準功率源 主要技術指標3．1 交流電壓量程　　50V、100V、200V、400V、600V 　 輸出容量　20VA；3．2 交流電流量程　　0.5A、1A、2.5A、5A、10A、20A　　 輸出容量　20VA；3．3 交流電壓、電流調節范圍 0～130％ FS， 調節細度 5×10-5；3．4 工頻交流電壓、電流準確度 0.05％ FS；3．5 有功功率（50V～400V）準確度 0.05％ FS；3．6 無功功率（50V～400V）準確度 0.1％ FS；3．7 電流對同名相電壓的相位準確度　 0.050；3．8 頻　率　　調節范圍 45～65Hz， 調節細度 0.001Hz，調定值準確度0.01Hz；3．9 相　位　　調節范圍0～359.990， 調節細度 0.010；功率因數 調節范圍0～±1， 調節細度 0.0001；調定值準確度0.0005；3．10 交流電壓、電流輸出波形失真度　　 ≤0.3％；3．11 交流電壓、電流及功率輸出穩定度　 ≤0.02％ FS /60s；3．12 諧波2～31次，幅度0～40％，各次諧波相位細度0.010·N（N為諧波次數）；3．13 直流電壓量程 75mV、75V、150V、300V、500V、1000V 輸出容量20W；3．14 直流電流量程　0.5A、1A、2.5A、5A、10A、20A 輸出容量20W；3．15 直流電壓、電流調節范圍0～120％ FS（1000V量程0～105％ FS），調節細度5×10-5；3．16 直流電壓、電流輸出穩定度　 ≤0.02％ FS /60s（峰－峰值）；

---
