| 產品參數 | |
|---|---|
| 產品價格 | 969/個 |
| 發貨期限 | 7-15天 |
| 供貨總量 | 9869 |
| 運費說明 | 包郵 |
| 小起訂 | 1 |
| 質量等級 | 優等 |
| 是否廠家 | 是廠家 |
| 產品材質 | 鑄鋼 |
| 產品品牌 | 尚友 |
| 產品規格 | 1500KN |
| 發貨城市 | 河北衡水 |
| 產品產地 | 河北衡水 |
| 加工定制 | 定制 |
| 產品型號 | KZQZ球形支座 |
| 可售賣地 | 全國 |
| 產品重量 | 85Kg |
| 產品顏色 | 紅色、灰色 |
| 質保時間 | 50年 |
| 外形尺寸 | 360*460*84 |
| 適用領域 | 網架鋼結構工程、市政建設工程、公路鐵路建設工程 |
| 是否進口 | 否 |
| 質量認證 | ISO9001 |
| 產品功率 | 50KN |
| 工作溫度 | 常溫-25℃～+60℃耐寒-40℃～+60℃ |
| 產品名稱 | 球形支座/球型支座 |

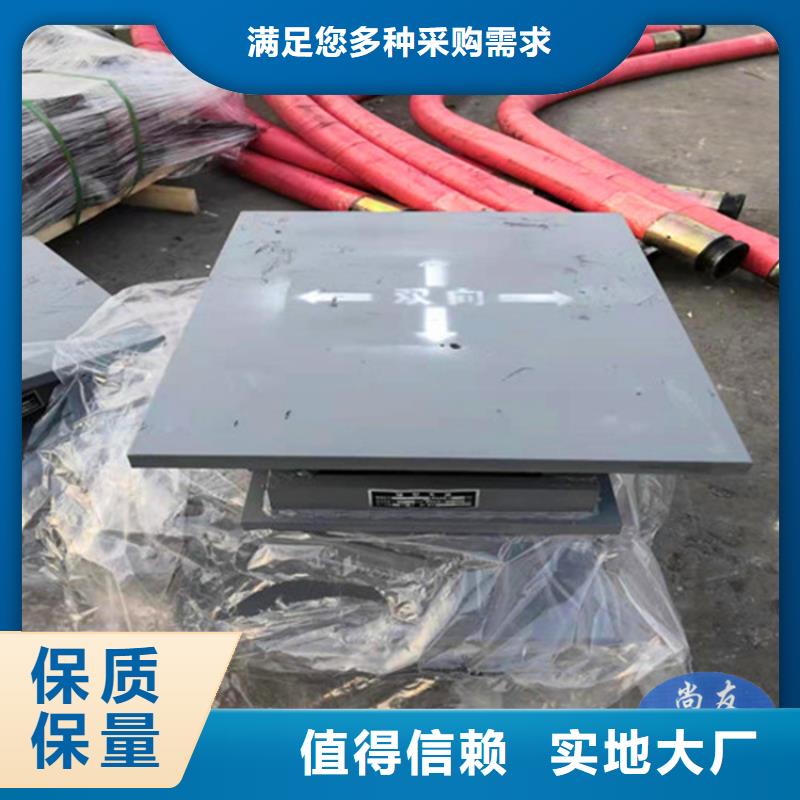

| 產品類型 | 雙向滑動/單向滑動/固定型 |
| 支座壓力 | 0.8MN-60MN |
| 支座拉力 | 50KN-500KN |
| 支座水平力 | 200KN |
| X向位移量 | ±50mm-450mm |
| Y向位移量 | ±50mm-450mm |
| 轉角 | 0.02rad-0.05rad |
| 執行標準 | GB/T17955-2009（橋梁球型支座） |
| 支痤功能 | 減震抗震隔震，地震發生時對結構起穩定性能 |
| 用途 | 避免地震發生時建筑結構的破壞和倒塌 |
| 摩擦系數 | 0.03 |
| 適用工程 | 鋼結構廠家、高速公路橋梁建設單位、鐵路建設公司） |
| 品牌 | 建碩 |
| 產地 | 河北衡水 |
| 產品等級 | 合格 |
| 計量單位 | 個 |
| 長度、寬度和高度 | 可定作 |
| 產品認證 | 生產許可證 |
| 范圍 | 本地鋼網架球形支座廠商供應范圍覆蓋河南省 鄭州市、開封市、洛陽市、焦作市、新鄉市、平頂山市、鶴壁市、安陽市、濮陽市、許昌市、三門峽市、南陽市、漯河市、信陽市、周口市、駐馬店市、商丘市 浉河區、平橋區、羅山縣、光山縣、新縣、商城縣、固始縣、潢川縣、淮濱縣、息縣等區域。 |

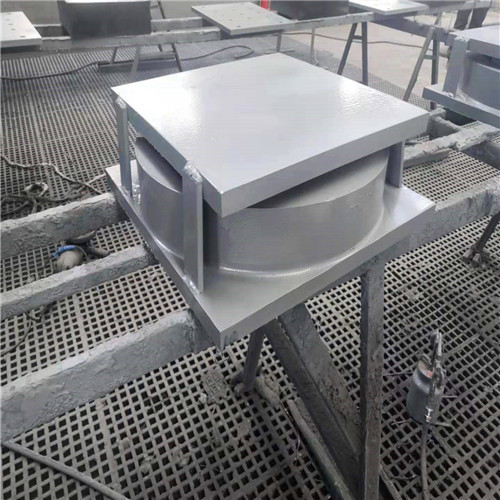

球形支座規范球形鋼支座球形支座型號區分球形支座有下支座凹板、球冠襯板、上支座滑板、聚四氟乙烯滑板(平面和球面各一塊)及橡膠密封圈和防塵罩等部件組成。球冠襯板是球形支座的核心。它的平面部分開有鑲嵌四氟板的凹槽，用以固定平面四氟板。下支座凹板由鋼板或鑄件制成，主要起固定球面四氟板的作用并將支座反力分散傳遞到橋墩、橋臺上。
平面四氟板和球面四氟板是支座的主要滑動部件，在四氟板表面用專用模具壓制成硅脂貯油坑，并涂以295硅脂，以減少四氟板的滑動摩擦及磨耗。平面四氟板與上支座板的不銹鋼板之間的滑動能滿足支座的位移需要，其工作原理與盆式橡膠支座完全一致。LQZ系列球型橋梁支座除具有一般球型支座轉角大、轉動靈活、轉動力矩與轉角無關、轉動性能各個方向一致等優點外。
還具有以下幾大特點；（1）承載噸位大—支反力可超過100000KN；（2）轉角大（轉角0.06弧度）；（3）耐腐蝕能力大大增強，可在海洋大氣及飛濺區等惡劣環境下使用（4）平面滑動和轉動摩擦阻力小；（5）防塵防水性能好，可保證摩擦副無腐蝕、無污染；（6）設計壽命長（按100年設計）；（7）支座小巧輕便。
球型支座為鑄鋼件，不同于普通的橡膠支座，可分為公路橋梁球型支座和建筑鋼結構球型支座兩種，型號系列又非常多元化，例如：QZ系列、GQZ系列、JQZ系列、KZQZ系列、LQZ系列及KBQZ系列球形支座等，每種類型都有其獨特的作用及性能，現在主要給大家講解下GQZ系列的球型支座。 GQZ球型支座功能作用 一是可以傳遞上部結構的支承反力，包括恒載和活載引起的豎向力和水平力；二來能保證結構在活載、溫度變化、混凝土收縮和徐變等因素作用下的自變形，以使上、下部結構的實際受力情況符合結構的靜力圖式。 三分制作七分安裝，說的是球形支座安裝的重要性。好的支座需要好的安裝技工，需要好的安裝技術，如果安裝不好，可能好產品都被認為是質量差的產品。 GQZ球型支座的安裝方案、連接形式應與結構設計人員具體商定，以保證上、下部結構與支座的可靠連接和功能發揮。 下部鋼筋砼柱的標號不得低于要求標準。
【看累了，開心一刻】
老公，我想吃蘋果
兩口子座在沙發上看電視，女說：老公，我想吃蘋果。
男說：吃唄。
女說：我想你拿給我吃！
男說：那你就想唄﹉
球形支座主要由上支座滑動下支座板球型板聚四氧乙烯滑板 (平面和球面各一塊) 及橡膠擋圈組成。
將其結構與盆式橡膠支座對照，可看出結構形式基本相似，只是將盆式支座地盆中的橡膠塊去掉，改成一凹球面，相應的盆式支座的中間鋼板已改成凸球面與底盆相應，二者間襯一球面四氟板是為減小摩擦系數。
球形支座的工作原理：球型支座的位移由上支座板與平面四氟板之間滑動來實現，其工作原理與盆式橡膠支座完全相同。通過在上支座板上設置導向槽或?qū)颦h(huán)來約束支座的位移方向可制成球型支座的單向活動支座和固定支座。
球型支座豎向轉角是由球面板與球面四氟板之間的滑動來實現的。根據上部結構與支座轉動中心的相對位置球面轉動方向可以與平面滑動方向一致或相反.如果兩轉動中心重合則平面上就不會發生滑動.
球型支座轉動力矩的大小與球面和摩擦阻力有關，因此，球型支座轉動時偏心距與支座的摩擦系數μ和球面半徑r有關。這是因為球形支座轉動時先是發生在球型板與球面四氟板處然后才在平面四氟板上發生滑動因此球形支座特別適用于大轉角要求的橋梁使用。
球形支座的灌漿技術要求：灌漿部位的灰塵、雜物、油污等應干凈，以保證灌漿與基材面可靠連接。根據氣候及現場情況對灌漿部位加以適當濕潤，不應有明水存留。模板與支座墊石的頂面應采取可靠措施，防止在灌漿時發生漏漿。模板支設應高出支座底鋼板一定距離。灌漿料要從支座中向四周流動，以防止球形支座下部澆注不實或脫空。灌漿料采用強度的環氧砂漿。在灌漿強度達到20MPa后，才能拆除灌漿模板。
環氧砂漿硬化后，拆除球形支座四角臨時鋼楔塊，并用環氧砂漿填滿抽出楔塊的位置。
支座安裝后，應檢查是否有球形支座漏放，支座安裝方向、支座型式是否有錯，臨時固定設施是否拆除，并記錄支座安裝后出現的各項偏差及異常情況。
