XP——普通型盤形懸式瓷絕緣子； XWP——耐污盤形懸式瓷絕緣子； XHP——鐘罩傘耐污盤形懸式瓷絕緣子； XMP——草帽型耐污盤形懸式瓷絕緣子； 數字1，2，3…為設計順序號； “—”后數字為額定機電破壞負荷值，kN； kN值后面的C為槽型連接結構，T為球窩帽-扁腳連接結構，球窩連接結構不表示。 GB/T 7253-2005標準規定（新型號）： U——懸式絕緣子； U后數字表示規定的機電或機械破壞負荷值，kN； B或C表示球窩或槽形連接； S或L表示短或長結構高度，M表示中長，EL表示超長； P表示大爬距。 注：在電網公司招標文件中絕緣子代號的命名方法如下濕冰情況和干冰情況絕緣子的電場分布不同，濕冰情況下空氣間隙所承擔的電壓約為絕緣于所受電壓的90％以上，而干冰時這一數據約為70％，局部放電現象很容易在此空氣間隙上產生，繼而融化冰層，ii ~lb接證明了覆冰很難全部橋接線路絕緣子的全部傘裙。 結論的cw出是在建模時僅考慮泄漏電流從融冰后形成的水膜流過的條件下得到的(見圖3_2)，因而對于干冰狀態下的覆冰絕緣子電場計算屬于靜電場的求解范疇；而對于濕冰狀態下的覆冰絕緣子沿面電場計算則屬于阻容場的求解，水膜的電導率遠高于剩余泄漏距離上其他介質的電導率，因此幾乎所有外加電壓都被空氣間隙所承受。 在建立上述模型的基礎上．CJCELE的研究者還對覆冰支柱絕緣子建立丁有限元模型以及利用KelV，n變換處理絕緣子電場開域問題的改進有限元模型’這些模型對于覆冰絕緣子電場問題的求解有一定的指導意義。但是，這些模型不僅在建模上還有需要改進提高的地方，如未考慮電弧出現時電場分布的改變、水膜的電導率和覆冰量對陶瓷絕緣子電場分布的影響；而且，由于此模型僅是支柱絕緣子的模型，在覆冰懸式絕緣子串致復合絕緣子的沿面電場計算中仍然不能簡單地夏制利用，闊3—1覆冰絕緣子的電場計算模型.絕緣子是一種特殊的絕緣控件，能夠在架空輸電線路中起到重要作用。早年間絕緣子多用于電線桿，慢慢發展于高型高壓電線連接塔的一端掛了很多盤狀的絕緣體，它是為了增加爬電距離的，通常由玻璃或陶瓷制成，就叫絕緣子。

絕緣子是一種特殊的絕緣控件，能夠在架空輸電線路中起到重要作用。早年間絕緣子多用于電線桿，慢慢發展于高型高壓電線連接塔的一端掛了很多盤狀的絕緣體，它是為了增加爬電距離的，通常由玻璃或陶瓷制成，就叫絕緣子。絕緣子不應該由于環境和電負荷條件發生變化導致的各種機電應力而失效，否則絕緣子就不會產生重大的作用，就會損害整條線路的使用和運行壽命。發展歷史根源及概況造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。起源絕緣子是一種特殊的絕緣控件，能夠在架空輸電線路中起到重要作用。早年間絕緣子多用于電線桿，慢慢發展于高型高壓電線連接塔的一端掛了很多盤狀的絕緣體它是為了增加爬電距離的通常由玻璃或陶瓷制成就叫絕緣子。絕緣子在架空輸電線路中起著兩個基本作用，即支撐導線和防止電流回地，這兩個作用必須得到保證。玻璃絕緣子產品結構輸配電線路鋼化玻璃絕緣子一般絕緣子的主要材料為鐵帽、鋼化玻璃或陶瓷和鋼腳組成，并且用水泥膠合計膠為一體。絕緣子作用高壓電線連接塔的一端掛了很多盤狀的絕緣體它是為了增加爬電距離的通常由玻璃或陶瓷制成就叫絕緣子。為了防止浮塵等污穢在絕緣子表面附著形成通路被絕緣子兩端電壓擊穿即爬電.故增大表面距離即爬距沿絕緣表面放電的距離即泄漏距離叫爬距.爬距=表面距離/系統高電壓.根據污穢程度不同重污穢地區一般采用爬距為31毫米/每千伏。零值絕緣子指的是在運行中絕緣子兩端的電位分布接近零或等于零的絕緣子。零值或低值絕緣子的影響：線路導線的絕緣依賴于絕緣子串由于制造缺陷或外界的作用絕緣子的絕緣性能會不斷劣化當絕緣電阻降低或為零時稱為低值或零值絕緣子.我們曾對線路進行檢測零值或低值絕緣子的比例竟高達9％左右.這是本公司線路雷擊跳閘率高的另一主要原因。絕緣子是光滑的，可以減少電線之間的容抗作用，以減少電流的流失。分類/絕緣子 編輯 1.絕緣子通常分為可擊穿型和不可擊穿型。帶電水沖洗法

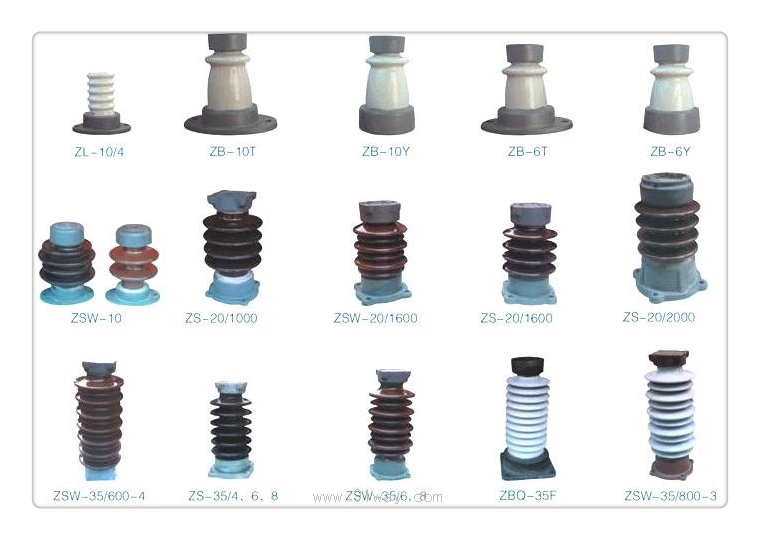

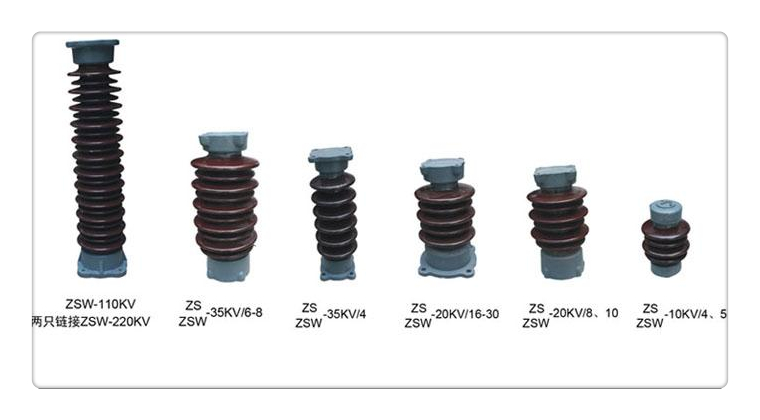

支柱絕緣子出，在特高壓直流換流站中的問題更為突出，主要表現在： ①外絕緣問題。隨著運行環境的日趨惡化，瓷支柱絕緣子抗污閃能力不足。對于特高壓直流而言，純瓷支柱絕緣子要求很大的爬電距離和結構，而過高的支柱絕緣子難以達到較強的抗彎和抗震強度。 ②抗地震問題。以電瓷支柱絕緣子為絕緣部件的高壓設備，簡稱為電瓷型高壓設備，這類設備的抗震問題一直難以很好地解決。在2008年的汶川大地震中，高壓設備損壞的大部分原因是瓷套管斷裂。對于特高壓直流系統而言，用于平波電抗器的支柱絕緣子要求整體高度12m，支撐質量40t，而換流站地點在地震多發區的云南楚雄，顯然瓷支柱絕緣子要滿足抗震要求是十分困難的。 ③制造質量問題。瓷支柱絕緣子由于其本身工藝復雜、設備條件、原材料質量問題等限制，制造難度很大。原電力公司發輸電運營部高壓支柱瓷絕緣子事故調查工作小組在大量調研的基礎上，按技術原因統計瓷支柱絕緣子的事故情況，得出造成支柱瓷絕緣子斷裂，產品質量原因占大多數的結論觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。斷裂事故特點分析編輯 (1)普通低強度(4kN)的瓷絕緣子出現斷裂問題較多，瓷(8kN及以上)的問題較少。 (2)斷裂事故在全國各地都有發生，發生斷裂事故的地區，北方多于南方，尤其東北地區多，其次是華北地區。 (3)高壓支柱瓷絕緣子斷裂事故主要集中在220kV、110kV及66kV電壓等級，其中又以220kV多，約占一半以上。 (4)高壓支柱絕緣子支撐的設備主要是隔離開關和母線，斷裂事故中涉及隔離開關的約占80％以上。 (5)斷裂事故在絕緣子上、中、下部均有發生，其中又以下部故障多，上部其次，中部(上節的下部或下節的上部)少。 (6)斷裂事故有95％以上都發生在法蘭口內3厘米到 傘裙之間。 (7)發生斷裂事故時常伴有溫度驟變，或者風速較大等惡劣條件，且許多事故發生在分閘和合閘操作的時候。 [1] 絕緣子發熱編輯原因研究表明，絕緣子的發熱由三部分組成：一為電介質在工頻電壓作用下激發的極化效應發熱；二為內部穿透性泄漏電流發熱；三為表面爬電泄漏電流發熱。

空電力線路的導線，是利用絕緣子和金具連接固定在桿塔上的。用于導線與桿塔絕緣的絕緣子，在運行中不但要承受工作電壓的作用，還要受到過電壓的作用，同時還要承受機械力的作用及氣溫變化和周圍環境的影響，所以絕緣子必須在良好的絕緣性能和一定的機械強度。通常，絕緣子表面被做成波紋形的。這是因為：一是可以增加絕緣子的泄露距離(又稱爬電距離)，同時每個波絞又能起到阻斷電弧的作用；二是當下雨時，從絕緣子上流下的污水不型企業，公司技術力量雄厚，設備配套完善，產品型號多樣，隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。會直接從絕緣子上部流到下部，避免形成污水柱造成短路事故，起到阻斷污水水流的作用；三是當空氣中的污穢物質落到絕緣子上時，由于絕緣子波絞的凹凸不平，污穢物質將不能均勻地附在絕緣子上，在一定程度上提高了絕緣子的抗污能力。架空電力線路用絕緣子種類很多，他可以根據絕緣子的結構型式、絕緣介質、連接方式和承載能力的大小來分類復合絕緣子-高壓絕緣子的一些小知識 復合絕緣子在我國要有更廣泛的使用，需突破人們多用于防污閃的認識，才能動搖傳統瓷、玻璃絕緣子的統治地位。要實現這一目標，還需關注如下問題，并繼續進行更深入的研究工作。1 機械強度的選擇  合成絕緣子芯棒突出特點是度與高比強度。其拉伸強度可達7 000 MPa，比強度是優質碳素鋼的5倍。有的地區、部門提出使用合成絕緣子，機械強度要比傳統瓷、玻璃絕緣子提高一級，如使用瓷絕緣子為160 kN，而使用合成絕緣子為210 kN。實際上，當使用負荷小于40％額定機械負荷時，可保障運行的可靠性。因此，完全可按照瓷絕緣子的方法選用合成絕緣子，而不必提高機械許用負荷值。芯棒載荷撓度測定表明，合成絕緣子有良好的抗彎性能、良好的耐舞動和風振動性能。當用于耐張塔時，可承受一定的彎距。不同端部連接結構的產品在長期運行中，其機械性能的變化會有所不同，還需深入研究。2 比距的選擇  合成絕緣子比距的選擇，均有2種意見：一是考慮表面材質憎水性的劣化，取1∶1；二是綜合當前各國運行經驗，比距可適當減少，如合成絕緣子可取瓷絕緣子的2/3或3/4。為規范合成絕緣子的外形尺寸，JB/T8460行業標準和國調中心“合成絕緣子使用指導性意見”統一要求：0-Ⅱ級污穢地區，比距為20 mm/kV；Ⅲ-Ⅳ級污穢地區，比距為25 mm/kV。實際上，這一規定，對于清潔區和一般污穢地區，高于GB/T16434的要求；對于重污區，就是瓷絕緣子的3/4。 3 清掃問題  合成絕緣子積污是否重于瓷絕緣子，目前尚無統一意見。一些污閃事故的發生和重污區合成絕緣子積污過多，提出了是否需要清掃的問題。由于合成絕緣子污閃電壓高，即使憎水性下降甚至短時近于消失，其污耐壓也高于瓷絕緣子20％。因此，清潔區和一般污穢地區可免清掃。對于特別嚴重的工業和鹽堿污染地區可采用定期更換的辦法，各地可根據自己的經驗，當表面憎水性明顯下降，且鹽密過大(如大于0.2 mg/cm

---
