烏魯木齊熱繼電器測試儀為了能夠統一，習慣上常把20℃時SF6氣體的壓力作為其對應密度的代表值。所以，SF6氣體密度繼電器均以20℃時SF6氣體的壓力作為標度值。在現場校驗時，不同的環境溫度下，測量到的壓力值都要換算到其對應20℃時的標準壓力值，從而判斷該SF6氣體密度繼電器的性能。ZNPM型SF6氣體密度繼電器校驗儀對這個過程是自動完成的，既準確，又靈活方便。ZNPM型SF6密度繼電器校驗儀吸收國外產品先進經驗，可以采用其它氣體如N2、Air、O2、CO2等氣體替代SF6氣體進行測量，不存在使用SF6氣體造成的弊端如：SF6分解產物有劇毒、SF6氣體不環保、SF6氣體成本較高。2.校驗原理密閉在容器中的氣體壓力是隨著溫度的變化而變化的，為了有個統一標準進行比對，我們通常把20℃的相對壓力值作為標準值。就是在密度表校驗的時候根據壓力和溫度的對應關系轉換成20℃時的等效壓力值，從而再進行比較。市面上SF6密度繼電器有多種形式，從輸出接點看有單接點、雙接點和三接點等形式，包括閉鎖、報警、超壓，也有雙閉鎖類型，總結下來校驗類型如下：閉鎖回復值校驗（升壓，接點一）：在SF6密度繼電器指針為零位時，給繼電器緩慢勻速進行充氣，當SF6密度繼電器發出閉鎖動作時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的閉鎖回復值。報警回復值校驗（升壓，接點二）：給SF6密度繼電器緩慢勻速進行充氣

烏魯木齊熱繼電器測試儀 接檢漏相端子：用配套試驗線連接被試驗的相如：A相2、接外殼或地端子：用來接地或接在檢漏繼電器的外殼上3、電源開關：用來關斷顯示電源，但不控制充電電源4、試驗/測阻開關：該開關彈起時自動測試并顯示可變電阻器的電阻值開關按下時液晶電阻表處于自保狀態自動斷開電阻測量用于檢漏試驗。5、大屏幕液晶電阻表：在試驗開關彈起狀態電阻表自動測量并顯示可變電阻的電阻值。6、可調電阻：旋轉電阻手柄可改變可調電阻的電阻值、如在測阻狀態可通過電阻表監視其阻值。7、充電指示：接通AC220電源時該燈點亮，自動對內置的充電電池充電，同時起電源指示作用。8、保險座：可對儀器起一定的保護作用。9、電源輸入插座：通過此處輸入AC220V電源。

<烏魯木齊>天正華意電氣設備有限公司 開關測試儀烏魯木齊

烏魯木齊熱繼電器測試儀感謝您使用我公司的產品，智能型SF6氣體密度繼電器校驗儀是本公司獨立開發研制的高精密儀器，儀器關鍵器件全部采用精密進口件，通過高精度壓力傳感器及高精度A/D、D/A轉換器，結合高性能32位ARM單片機和TI公司的高速信號處理芯片，能自動完成對SF6密度繼電器及壓力表的校驗，能準確測量信號動作時當前溫度下的壓力值并自動完成任意環境溫度至20℃時的標準壓力換算，能通過USB通訊接口上傳試驗數據到計算機，同時可用U盤拷貝試驗數據并自動打印試驗數據且自動存儲以備查閱，整個過程不須人工干預，并自動識別測試過程中的故障，體現了儀器“智能型”的特點。儀器具有高精度，高穩定性，高可靠性的特點。請用戶在使用之前仔細閱讀使用說明書并按步驟操作。概 述 ?進行密度繼電器校驗的必要性SF6開關是電力系統廣泛使用的高壓電器。SF6開關的可靠運行已成為供用電部門關心的問題之一。SF6氣體密度繼電器是用來監測運行中SF6開關本體中SF6氣體密度變化的重要元件，其性能的好壞直接影響到SF6開關的運行。現場運行的SF6氣體密度繼電器因不常動作，經過一段時期后常出現動作不靈活、觸點接觸不良等現象，有的還會出現密度繼電器溫度補償性能變差，當環境溫度突變時常導致SF6密度繼電器誤動作。因此DL/T596-1996《電力設備性試驗規程》規定：各SF6開關使用單位應定期對SF6氣體密度繼電器進行校驗。

<烏魯木齊>天正華意電氣設備有限公司 開關測試儀烏魯木齊

烏魯木齊熱繼電器測試儀如果儲氣瓶內部壓力低于0.7MPa，請及時充氣。2、可以調節進氣閥和出氣閥控制校準速度。5.3.6 接點一（閉鎖）校驗儀器進入自動校驗，底行顯示‘校中請等待’。校驗結束后，如果‘接點一降值’和‘設定值’差別小于‘允許誤差’，界面變為‘繼電器合格 按確認鍵保存記錄’，否則顯示‘繼電器不合格 按確認鍵保存記錄’。按F1鍵關閉充氣閥和排氣閥，按F2重新進行測試，按OK鍵保存數據，按ESC鍵返回到主界面。說明：1、測量數據保存后，可在歷史查尋中查看、打印。2、可以調節進氣閥和出氣閥控制校準速度。5.3.7 接點二（報警）校驗儀器進入自動校驗，底行顯示‘校中請等待’。校驗結束后，如果‘接點二降值’和‘設定值’差別小于‘允許誤差’，界面變為‘繼電器合格 按確認鍵保存記錄’，否則顯示‘繼電器不合格 按確認鍵保存記錄’。按F1鍵關閉充氣閥和排氣閥，按F2重新進行測試，按OK鍵保存數據，按ESC鍵返回到主界面。說明：1、測量數據保存后，可在歷史查尋中查看、打印。2、可以調節進氣閥和出氣閥控制校準速度。5.3.8 接點一接點二同時校驗儀器進入自動校驗，底行顯示‘校中請等待’。校驗結束后，如果‘接點一降值’和‘接點二降值’和‘設定值’差別小于‘允許誤差’，界面變為‘繼電器合格 按確認鍵保存記錄’，否則顯示‘繼電器不合格 按確認鍵保存記錄’。按F1鍵關閉充氣閥和排氣閥，按F2重新進行測試，按OK鍵保存數據，按ESC鍵返回到主界面。說明：1、測量數據保存后，可在歷史查尋中查看、打印。2、可以調節進氣閥和出氣閥控制校準速度。

開關測試儀烏魯木齊 <烏魯木齊>天正華意電氣設備有限公司

烏魯木齊熱繼電器測試儀使 用 方 法 一：現場前準備工作：檢查試驗用氣罐有無試驗用氣源（氮氣或SF6氣體），如無試驗用氣源無或氣壓不足（氣壓不能小于0.8MPa）需做好充氣工作（建議用戶到專業充氣點充好氣源，且氣壓不能大于2.0MPa），如無當地無專業充氣點用戶也可用我公司配備的充氣桿與氣源對接自行充氣，如下圖（圖1）所示：圖（一）二：現場準備工作：1．. 到現場后斷開與密度繼電器相連的電源，以免損壞校驗儀，同時拆下與密度繼電器相連管頭，接上相應的測量接頭（與共用接頭連接好，共用接頭尾端有活插頭方便測量管連接），測量接頭及共用接頭示意圖(圖2)：圖（二）2.根據測試目標，把報警導線和閉鎖導線分別與密度繼電器的相應的信號插座對接好測試一個信號時（單報警、單閉鎖１或者單閉鎖２三者其中之一）應只接相應的測試信號，并在操作界面上選擇“單信號”，系統會自動識別；3.把配備的信號測試線另一頭與儀器面板上的信號口相連接。4.使用配備的連接氣管將氣瓶與儀器面板上的進氣口相連接（如圖3所示）5.使用配備的連接氣管與過渡接頭將密度繼電器與儀器面板上的測量口相連接（如圖4所示），使用配備的放氣管與儀器面板上的放氣口相連接，另一端與專用回收器皿連接。連接公用接頭及密度繼電器連接進氣口圖（三）測量管圖（四）進氣管6.如果需要執行的是壓力表校驗操作，則需要將待校驗的壓力表與儀器面板上的測量口相連接；如果需要執行的是系統壓力值修正操作，則需要將經過計量校準的高精度壓力表與儀器面板上的測量口相連接。7.打開儀器電源。8.打開氣瓶上的閥門。

烏魯木齊熱繼電器測試儀導入數據。點擊 “文件”下拉菜單，再點擊“導入數據”按鈕，如圖所示。此時可將儀器直接存儲到U盤的EXCEL格式的數據導入到軟件界面，如圖所示。點擊“導入數據”按鈕后，彈出對話框，此時可選擇要導入的文件。點擊“打開”按鈕后，數據顯示在軟件界面上，便于直觀分析或生成報表，如圖所示。（6）生成報表。當軟件界面上顯示有效數據后，點擊“生成報表”按鈕，彈出如下對話框。可以根據需要修改報表中的標題、校驗單位、送檢單位等基本信息。點擊確定，即可進入測試報告打印預覽頁，打印預覽頁顯示的測量數據為你選擇“生成報表”時軟件界面上的測量數據，測試報告是以A4 紙的形式展示。如下圖所示。聯機失敗，數據未上傳至計算機，此時信息區中顯示“通信中斷”如下圖所示。如果出現聯機失敗的界面可能為以下四種情況：1) 儀器開機后沒有進入計算機通信界面；2) USB數據線連接不穩定；3) USB驅動程序沒有正確的安裝；4) 安裝USB 驅動程序后，沒有重新拔插USB 數據線。USB驅動程序安裝說明1、USB驅動程序的安裝（WIN95、WIN98＆ME、WIN2000）1.1首先不要將電腦連接儀器，在隨機光盤中找到USB210驅動，點擊USB210_Setup.exe文件（如圖15）1.2 安裝完成彈出安裝成功窗口1.3將電腦與儀器連接，在Windows的“設備管理器”中查看，如圖，在工具軟件中可以使用圖中所示的端口號進行通信。2、USB驅動程序的安裝（WINXP）2.1首先不要將電腦連接儀器，在隨機光盤中找到USB210驅動，點擊USB210_Setup.exe文件（如圖15）2.2 安裝過程中會彈出通過windows徽標測試的窗口，點擊“仍然繼續”即可。

<烏魯木齊>天正華意電氣設備有限公司 開關測試儀烏魯木齊

烏魯木齊熱繼電器測試儀溫度修正按或、?鍵更換輸入域，按F1、F2增減數值，按OK鍵保存數據，按ESC鍵返回主界面。說明：當溫度或壓力出現線性偏差時，可在此修正數據。6.儲氣瓶使用方法1、在進行測試前首先檢查氣瓶內有無氣體，首先將減壓閥出氣閥門關閉，打開總閥門，壓力表的指示值即是瓶內壓力，（如瓶內氣體低于測試需要的壓力，一般0.7MPa時，需對氣瓶進行充氣后方可使用）。2、測試準備完畢后，將儀器所配專用管路與氣瓶連接好，依次打開總閥門、出氣閥門，即可使用。3、儲氣瓶充氣方法：出廠前已經將氣體充滿，如用完后可以用配備的充氣連接裝置對氣瓶進行充氣。首先將減壓閥接鋼瓶接頭選擇為合適接頭（一般為編號14），將降壓閥連接到氣源鋼瓶上，將充氣接頭（編號13）接到儲氣瓶上，用充氣管道連接減壓閥和儲氣瓶。打開氣源鋼瓶的總閥門，調節減壓閥使出氣壓力為1.5MPa左右，打開儲氣瓶的總閥門，開始充氣。當感覺不到氣體流動后（大約1分鐘左右），依次關閉氣源鋼瓶總閥門、氣源閥門和儲氣瓶總閥門。7.注意事項1、使用前應先查看內置電源是否欠壓，如欠壓應及時充電。通上電源后儀表面板上的‘電源’‘充電’批示燈會點亮，電池充滿后充電批示燈熄滅。

<烏魯木齊>天正華意電氣設備有限公司 開關測試儀烏魯木齊
開關測試儀烏魯木齊 <烏魯木齊>天正華意電氣設備有限公司

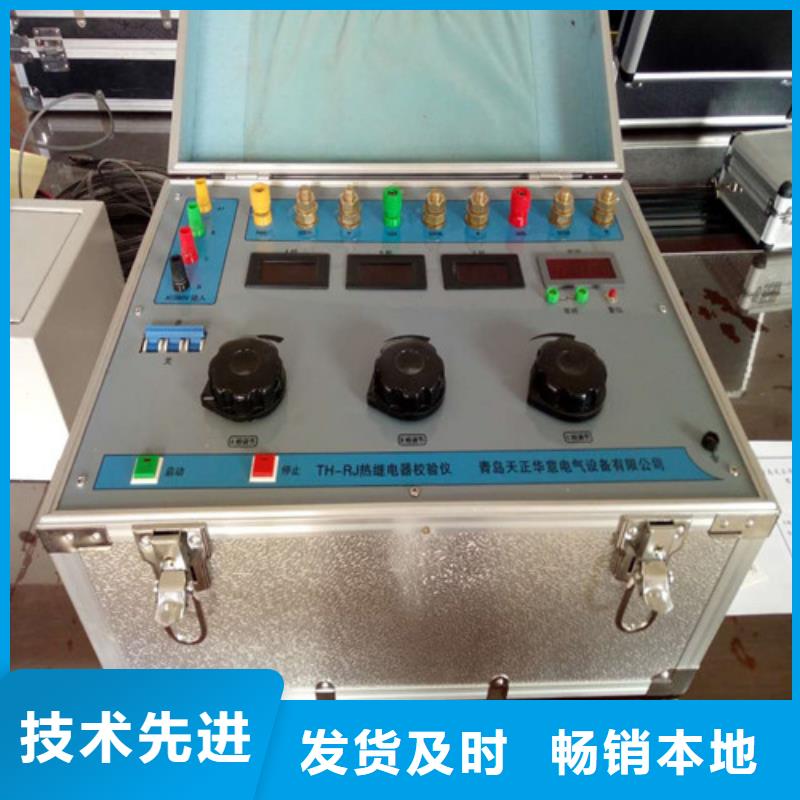

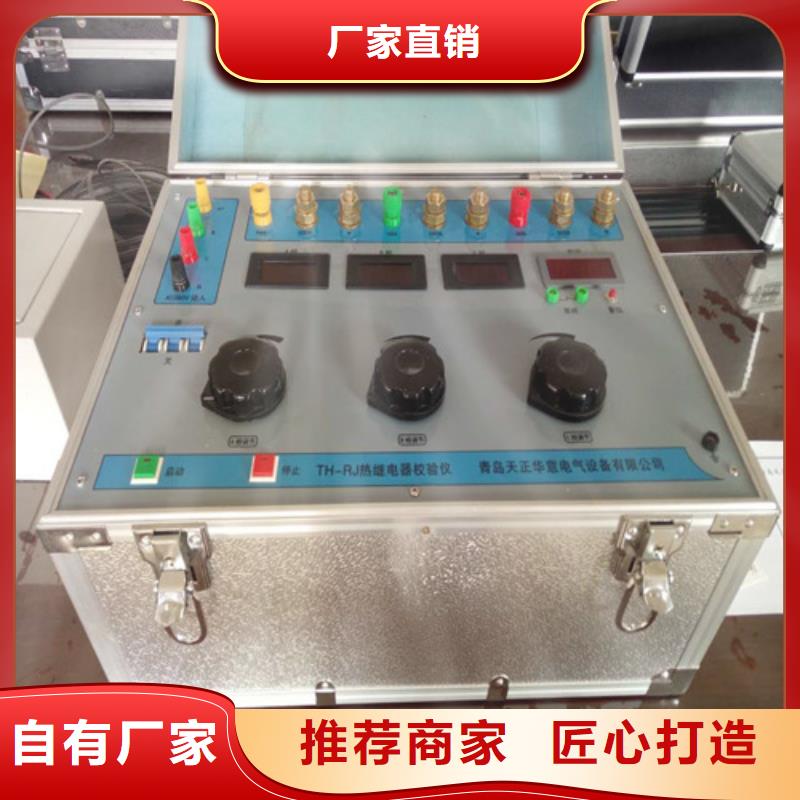

烏魯木齊熱繼電器測試儀三相熱繼電器測試儀又稱馬達保護器校驗儀在電力系統的運行和維護工作中，根據電力行業對電動機保護及饋線保護自動裝置檢查條例的規定，電動機保護器在投入運行后的每年都要進行全部的檢驗，以及在一定的周期內進行檢驗，因此電動機保護器的檢驗是一項長期的較為繁重的工作。為了便于電動機保護器測試工作有效方便的進行，我公司經過長期的試驗，針對電動機保護器的性能特征，專業化的設計了TH-RJ型熱繼電器校驗儀。該裝置主要用于對電動機保護器和電流型電動機保護器、熱繼電器、熱電偶的校驗。而事實上，該儀器在大量實驗基礎上證實，它不僅能對所有的電流型電機保護器進行測試較驗，而且還可以對所有的過流自動化保護裝置進行相應的、有效的檢驗和測試。本儀器在設計上采用了先進的單片機控制技術，從而使該儀器在使用時操作簡單方便。整個測試過程中性能可靠穩定、讀數直觀快捷，而高精度傳感器的應用，則有效的保證了測試數據的準確性。
