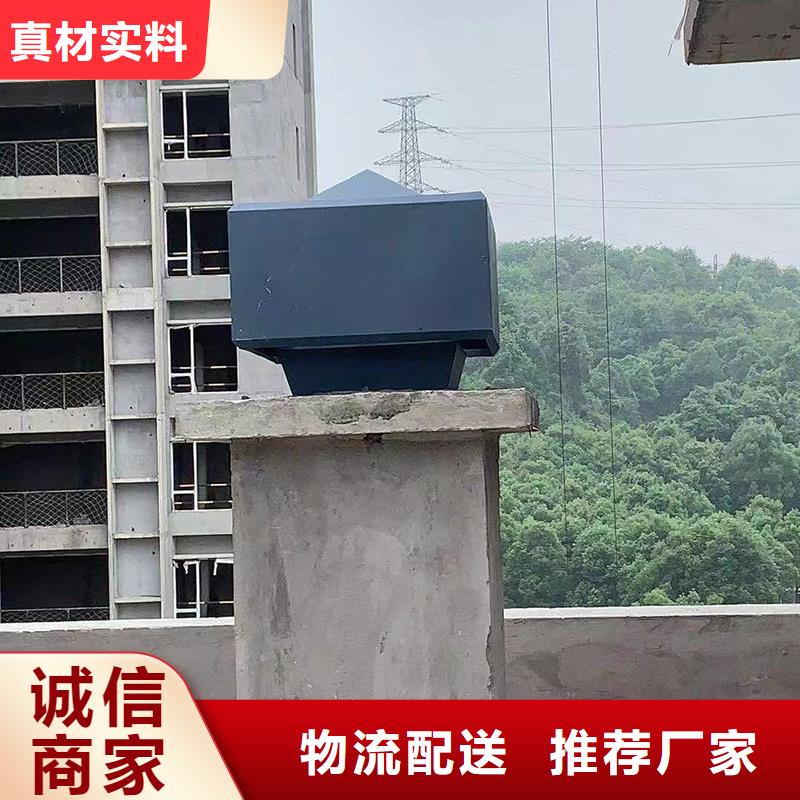

6.2.2本圖集給出了排氣道產品的截面外形尺寸和樓板預留洞口尺寸，設計人員應根據實際工程情況選用，并做好相應的預留措施。 6.2.3排氣道系統設計應保證氣體順暢排出，不宜中途轉彎或水平布置。當必須轉彎時，轉彎不得超過兩次，兩彎道間的水平長度不應大于2m，并應將轉彎后的排氣道截面尺寸增大。中途轉彎的排氣道系統如采用集中動力排油煙系統，研參考第25頁、第89頁、同城第90頁 6.2.4排氣道伸出屋面風帽的出氣口高度應有利于廢氣擴散屋頂風帽的安裝高度不應低于相鄰建筑砌筑體。排氣道的出口設置在上人屋面、同城住戶平臺上時，應高出屋面或平臺地面2m；當周圍4m之內有門窗時，應高出門窗上皮0.6m。6.2.5 住宅廚房和衛生間不得共用同一排氣道6.2.6 當同一戶內毗鄰衛生間共用同一排氣道時，應選用專用型號，并做好預留洞口，每個衛生間均應安裝防火止回閥。6.2.7 燃氣熱水器的排氣管不得接入排氣道內。6.2.8其他管線禁止穿越排氣道或阻擋進氣口。6.2.9商業餐飲的排油煙管道不得接入本圖集的排氣道內。7 安裝要求 樓頂煙道拔氣風帽

B系列排氣道系統采用L型構件與墻體陰角共同組成排氣道。根據采用的防火止回閥的類型不同，B型排氣道系統可分為拔氣系統和導流系統。 拔氣系統由L型構件排氣道、當地具有變壓拔氣功能的防火止回閥拔氣風帽、吸油煙機或排氣扇組成。開啟吸油煙機或排氣扇時，外氣流進入閥內射流區，向上射流，對下端產生拔氣；而排氣道內氣流進入閥內變壓區，完成空氣動力學伯努利方程所表述的流體內部動壓與靜壓的轉換在閥內實現，使進氣口負壓減小或產生正壓拔氣；在排氣道出氣口安裝拔氣風帽，自然風作用于射流板產生拔氣。系統在外氣流、本地內氣流、本地自然風共同拔氣作用下，系統達到排量大、附近耗電少、當地噪聲小的運行目的。 導流系統由L型構件排氣道、附近具有導流功能的防火止回閥、本地拔氣風帽、同城吸油煙機或排氣扇組成。開啟吸油煙機或排氣扇時，外氣流進入閥內，經導流裝置向上排出，與排氣道內氣流方向一致，減小進氣阻力；在排氣道出氣口處安裝拔氣風帽，自然風作用于射流板產生拔氣，達到系統排氣暢通目的。樓頂煙道拔氣風帽

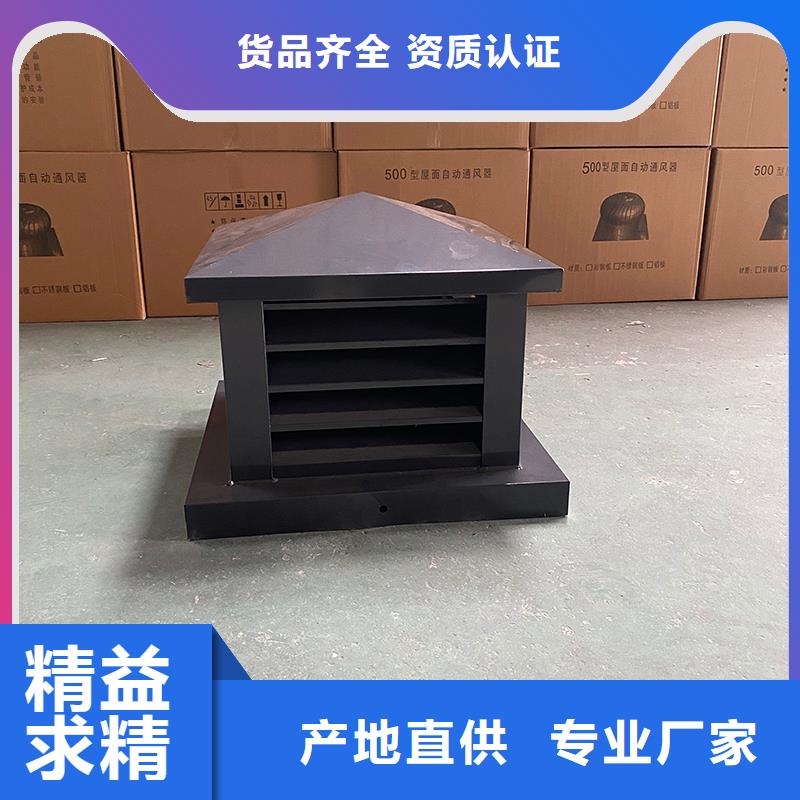

外表層是圓筒型的防風圈，中間是煙管，煙管出氣口在防風圈的中間，煙管上面設有一個擋風蓋。防風圈不僅能擋住水平方向的風刮向煙管內，更巧妙的是煙管的兩頭由于風的流動，在其內外出現了壓力差，讓煙管內產生了負壓、形成空吸作用，更有利于煙筒的排煙效果。即便是迎著煙管兩頭方向的風，在通過擋風圈內由煙管和防風雨帽蓋所組成的間隙時，同樣產生上述的負壓、同城空吸效果。這樣一來，防風雨帽不僅起了擋風的作用，更重要的是又很好的利用了風能來幫助排煙。各種防風雨帽在工業應用方面已經很普及了，但在民用方面并沒有普及，主要是因為現在市場上的防風雨帽結構加工要求高、同城制作工藝復雜、當地難度大，價格高，很難讓人們接受。我們遵照只有創新才有出路的原則，首先從結構上下手，在不影響其功能的前提下，以減少結構形狀和材料為基礎,其次加工工藝自然就簡單了。經過多次的反復模擬實驗及試制，終于突破難題，制造出了“防風雨帽”這種產品，實現了結構簡單、同城材料節省、批量生產、同城實用價廉。樓頂煙道拔氣風帽
