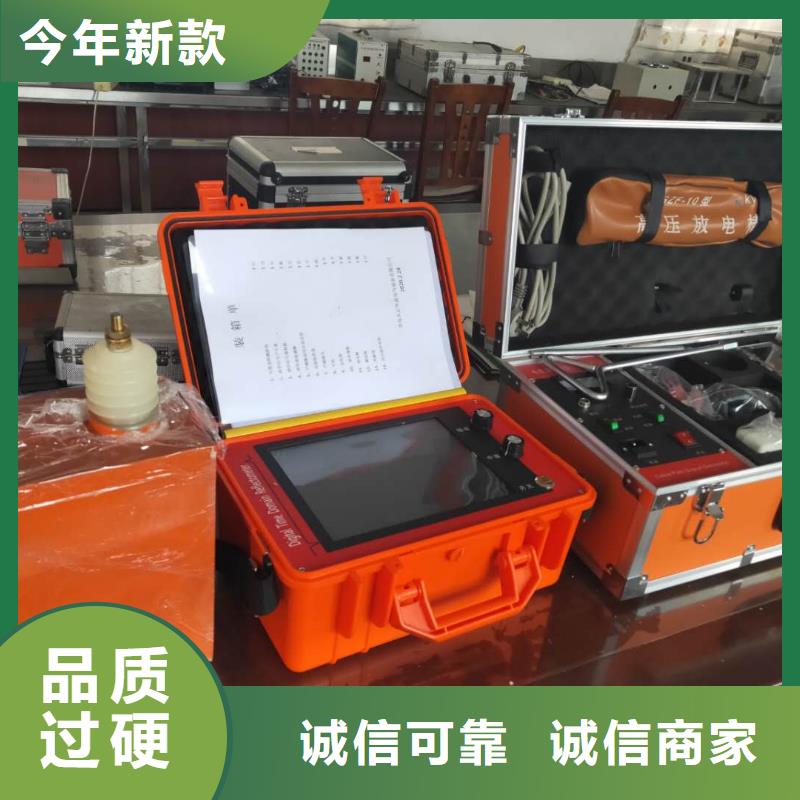

平頂山電纜故障探測儀 系統主要技術參數：1) 工業計算機控制，觸摸式操作方式，抗干擾能力強；2）系統功能：故障距離測量、故障點定位、傳播速度測試、電纜路徑查找、埋設深度探測；3）測試方式：低壓脈沖、閃絡法、音頻法、聲磁同步法、谷值法、峰值法、電磁感應法等；4）測試范圍：測試距離：60km，探測深度：2-5m；5）測量精度：粗測誤差：±10m（值）或1％（相對值），精測誤差：±0.2m（定點、路徑、深度）；6）采樣頻率：200MHz，小分辨率0.5m（100m/us）7）采樣方式：全自動連續采樣，決不漏掉任何一次放電波形8）低壓脈沖：寬度：自適應 幅度：400Vpp9）輸出功率：路徑功率：100W10）沖擊高壓：0～35kV 11）短路電流：0～320mA12）燒穿功率：0～2450J四、系統組成部件技術說明1、電纜故障閃測儀 1.1主要功能： 12寸工業級計算機控制、觸摸式操作方式；XP操作系統，可視無線專家指導，4G網絡；具有測距、測速等功能；200MHz采樣頻率，小分辨率0.5m（100m/us）全自動連續采樣，決不漏掉任何一次放電波形；測試方法：多次脈沖取樣，感應取樣，閃絡取樣、低 壓脈沖取樣1.2主要技術指標：八次脈沖法多次脈沖電纜故障測試儀1）可測35KV以下等級所有電纜的高、低阻故障，適應面廣。2）脈沖產生器承受沖擊高壓：不低于40KV3）數據采樣速率: 200MHz4）測試距離：＞60Km5）無測試盲區6）讀數分辨率：0.1m 7）系統測試精度小于20cm8）測試電纜長度設有：＜1Km （短距離）；＜3Km（中距離）；＞3 Km（長距離）；低壓脈沖幅度：約400VP-P 。9）八次脈沖發送及故障反射信號自動顯示，同時顯示電纜開路全長波形。使得故障特征波形的表示極為簡單。所有的高阻故障波形僅有一種，即類似低壓脈沖法的短路故障波形，自動顯示故障距離，沒有測試盲區。10）具有海量測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察。11）能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比

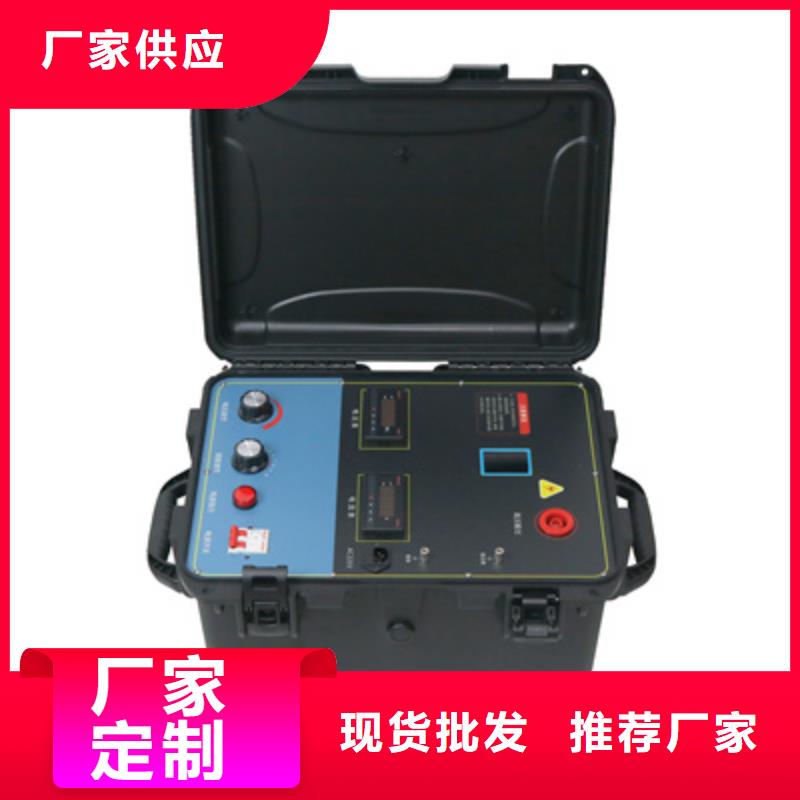

平頂山電纜故障探測儀操作步驟步：確認故障線路已經停電（可用信號采集器和信號接收定位器檢測）；第二步：用信號源（信號發生裝置）向故障線路注入檢測信號；第三步：用信號采集器和信號接收定位器根據二分法檢測信號；第四步：確定故障點。三、特點及技術參數3.1特點（1）通過絕緣桿操作，內部有熔斷保護裝置，操作可靠；（2）裝置內配有搖表輸出功能，可查找由高阻接地引起的單相接地故障.；（3）內置內置大容量鋰電池電源（可車載充電），無需另外提供電源，使用方便，經久耐用；（4）信號發生裝置可以配置一組或多組信號采集接收器，可以進一步提高查找速度；（5）電流采集接收無線天線內置，確保鉗表絕緣可靠；（6）背光顯示可以設置，方便夜間使用；（7）體積小、重量輕、操作簡單、攜帶方便。3.2技術參數（1）信號發生裝置異頻電流輸出范圍：0-70mA搖表測量范圍：0-30MΩ輸出精度：±1mA輸出功率：50W測量范圍：0-80kΩ檢測線路長度：大于100km顯示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm電 源：鋰電池12V/12Ah工作時間：大于6h工作溫度：-10℃～＋50℃裝置尺寸：327mm＊282mm＊218mm裝置重量： 8kg（2）信號采集器 檢測方式：鉗形CT積分方式傳輸方式：433MHz無線傳送傳輸距離：大于40m鉗口尺寸：Φ48mm測量范圍：0.1mA-100.0mA(異頻電流) 1A-1000A（負荷電流）測試精度：±％工作時間：大于10h裝置尺寸：255mm＊76mm＊31mm電 源：堿性干電池1.5V＊4裝置重量： 340g（3）信號接收定位器顯示方式：中文液晶，背光功能工作時間：大于10hLCD尺寸：54mm＊50mm裝置尺寸：204mm＊100mm＊35mm電 源：堿性干電池1.5V＊5

<平頂山>天正華意電氣設備有限公司 平頂山架空線路輸電線路故障測試儀品質過硬

平頂山電纜故障探測儀 低壓脈沖法測試電纜長度（全長 接線：先將雙夾測試線接至（預定位儀后側板）采樣端口，再將測試線的紅夾子夾在電纜的一個好相，黑夾子夾在電纜的另一個好相。2）與上述“低壓脈沖法測試電纜的斷線、短路故障距離”中的2）、3）、4）相同。3、波速測量儀器直接給出了4種常用電纜的平均波速，有時也會碰到需要測試未知波速的電纜，此時就要用到波速測量功能。波速的測試方法如下：1）選一條已知長度的電纜，是100米以上，越長測量結果越準確。2）接線：與“低壓脈沖法測試電纜長度”中的1）相同。3）開機：按下開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。采樣方式調整為“速度測量”；按“全長”鍵將電纜類型顯示區調整為已知電纜的長度。4）與上述“低壓脈沖法測試電纜的斷線、短路故障距離”中的2）、3）、4）相同。距離顯示區顯示的就是該電纜的波速。4、沖擊閃絡法測試電纜的高阻故障距離1）接線： 首先，按要求完成高壓閃絡的接線；然后，用雙夾測試線將采樣盒與測距主機相連接，再把采樣盒放置于高壓電容器的接地線旁邊。如下圖示：2）開機：首先開啟沖擊閃絡并保證故障點放電充分；按下測距主機開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。采樣方式選擇“高壓閃絡”。3）采樣：點觸一次采樣鍵，此時采樣鍵變色儀器處于采樣等待中；故障點每放一次電，儀器采樣刷新一次，同時可調節中值、幅度旋鈕配合采樣，直到波形適合分析為止。再次點觸采樣鍵，此時采樣鍵回復原色儀器停止采樣。4）判讀：按照閃絡波的分析判讀方法（詳見波形分析基礎理論）將起始游標和終止游標分別卡到一個周期的起點和終點。

<平頂山>天正華意電氣設備有限公司 平頂山架空線路輸電線路故障測試儀品質過硬
平頂山架空線路輸電線路故障測試儀品質過硬 <平頂山>天正華意電氣設備有限公司

平頂山電纜故障探測儀電力線纜故障檢測系統 參考技術規格/標準的產品。 技術資料要求： 投標方需提供投標產品相關技術，包括但不限于定位電源，測距及定點裝置。 功能性要求： 外觀設計：輕巧、便攜，便于現場移動。 集成化程度：接線簡單、操作方便。 性：耐壓較高，具備“緊急高壓分”開關功能。 （1）超長的測試范圍：測試范圍達100km。 （2）多種測距方式：具有低壓脈沖法、脈沖電流法、二次脈沖法。 （3）多種定點方式：相互驗證確保定點位置準確，可靠。 （4）智能定點：通過智能算法直接給出聲磁延時值，降低對測試人員的要求。 （5）波形時間差分析功能，通過波形判斷，無需判斷故障聲音真偽。 （6）T20自動啞音功能：避免移動傳感器的噪音，損傷耳朵。 （7）提供被測電纜位置的左右方向指示，在定點的同時進行路徑探測。 （8）聲音通道濾波參數4檔可調，選擇合適的濾波器參數，抑制環境噪音。 （9）背景降噪功技術：有效濾除環境干擾噪聲，凸顯故障位置放電聲音，聲磁延時值測試更準確。 （10）360度羅盤導向功能：顯示電纜鋪設方向和傳感器的夾角，提高定點效率。 （11）隔音傳感器，傳感器采用雙層隔音方式，進一步減少環境噪音影響。 （12）電纜深度估算功能。 （13）半透半反大屏幕液晶顯示，確保陽光下可視。 （14）適用范圍廣：適用于1~35kv所有電纜主絕緣低阻接地、低阻短路、高阻接地、高阻短路、高阻泄漏、高阻閃絡、間歇性等各種高低阻電纜故障。 （15）供電方式：自帶T20適配電源，鋰電池供電，全程無需額外供電，方便野外使用。 （16）可搭配“AI人工智能AR專家”：直接指導現場作業人員完成現場操作和判斷。 （17）具備智能工作流后臺：可編輯標準工作作業流，發布任務給接收人。 （18）具備遠程協助功能：基于5G網絡通訊技術，能夠實現實時后臺專家指導工作，具備凍屏標注、白板功能、文件傳輸、桌面共享、語音視頻實時交互的功能，可以隨時隨地通過選配件AR眼鏡與后臺專家交互。 （19）電纜AR遠程協助系統具備賬號管理、密碼管理的功能，能夠實時北斗定位測試人員現場位置，予以指導。遠程協作后臺可支持電腦端、手機端。系統自帶電纜診斷云課堂，可以通過手機端和web端登錄學習。

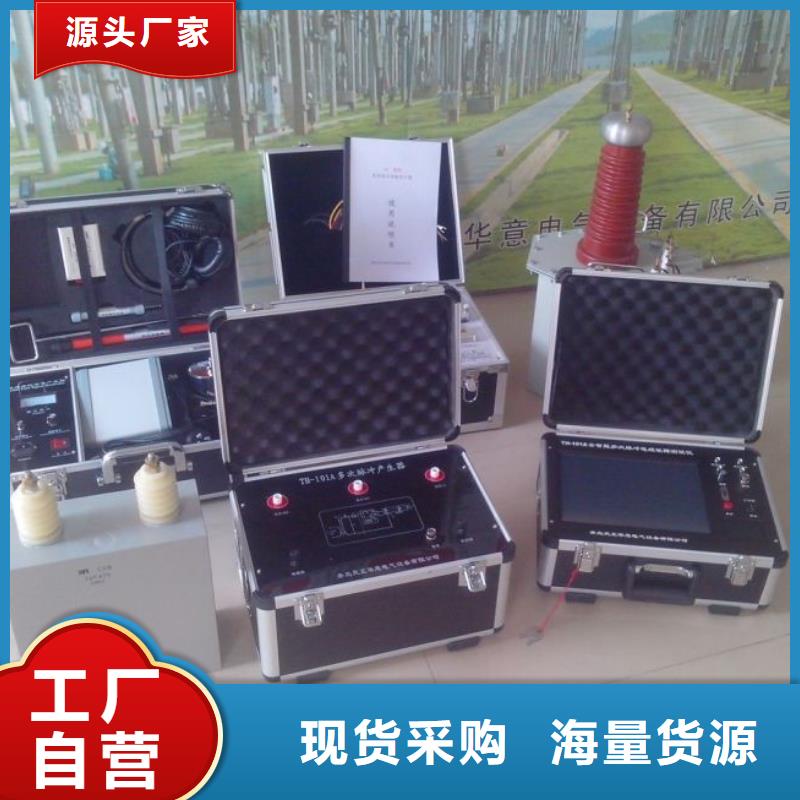

平頂山電纜故障探測儀 低壓脈沖法測試電纜長度（全長 接線：先將雙夾測試線接至（預定位儀后側板）采樣端口，再將測試線的紅夾子夾在電纜的一個好相，黑夾子夾在電纜的另一個好相。2）與上述“低壓脈沖法測試電纜的斷線、短路故障距離”中的2）、3）、4）相同。3、波速測量儀器直接給出了4種常用電纜的平均波速，有時也會碰到需要測試未知波速的電纜，此時就要用到波速測量功能。波速的測試方法如下：1）選一條已知長度的電纜，是100米以上，越長測量結果越準確。2）接線：與“低壓脈沖法測試電纜長度”中的1）相同。3）開機：按下開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。采樣方式調整為“速度測量”；按“全長”鍵將電纜類型顯示區調整為已知電纜的長度。4）與上述“低壓脈沖法測試電纜的斷線、短路故障距離”中的2）、3）、4）相同。距離顯示區顯示的就是該電纜的波速。4、沖擊閃絡法測試電纜的高阻故障距離1）接線： 首先，按要求完成高壓閃絡的接線；然后，用雙夾測試線將采樣盒與測距主機相連接，再把采樣盒放置于高壓電容器的接地線旁邊。如下圖示：2）開機：首先開啟沖擊閃絡并保證故障點放電充分；按下測距主機開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。采樣方式選擇“高壓閃絡”。3）采樣：點觸一次采樣鍵，此時采樣鍵變色儀器處于采樣等待中；故障點每放一次電，儀器采樣刷新一次，同時可調節中值、幅度旋鈕配合采樣，直到波形適合分析為止。再次點觸采樣鍵，此時采樣鍵回復原色儀器停止采樣。4）判讀：按照閃絡波的分析判讀方法（詳見波形分析基礎理論）將起始游標和終止游標分別卡到一個周期的起點和終點。

<平頂山>天正華意電氣設備有限公司

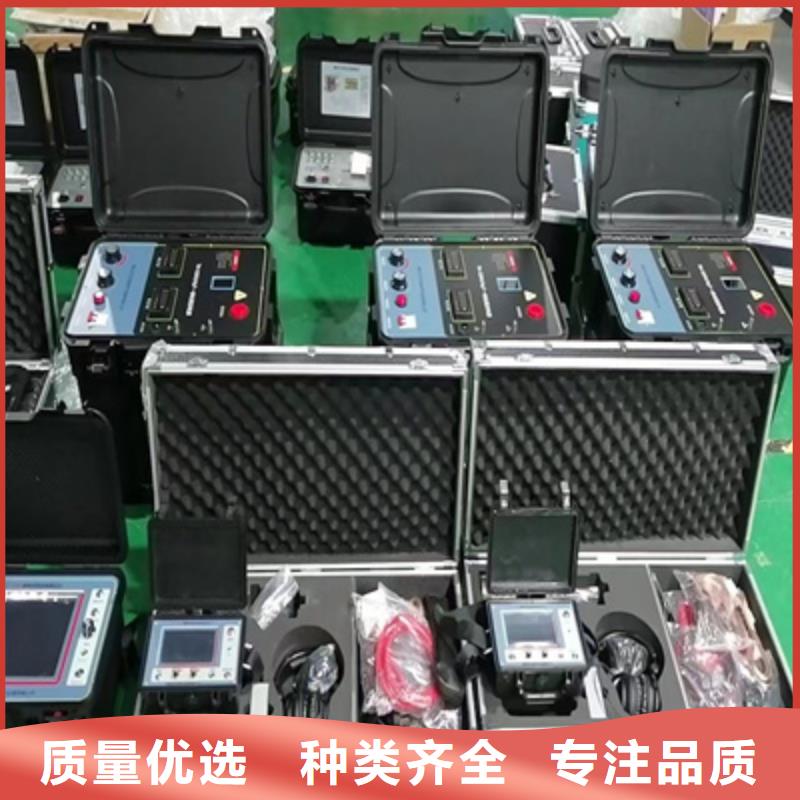

平頂山電纜故障探測儀 設備組成單相接地故障點巡查裝置是由信號發生裝置、信號采集器、信號接收定位器三部分組成。（1）信號發生裝置：在故障線路停電狀態下，該裝置向10kV故障線路注入檢測信號，用以檢測接地故障；（2）信號采集器：為手持可移動測量裝置，檢測異頻電流信號用于定位單相接地點，在線路正常運行時，可實時檢測線路負荷電流；（3）信號接收定位器： 用于接收并顯示信號采集器發送異頻電流、負荷電流和鉗表電壓及本機電壓等測量數據，確定故障點方向及位置。2.2操作原理當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的異頻信號，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。可以通過在線路任意位置檢測該信號的存在與否，判斷故障點的位置。示意圖如下:

<平頂山>天正華意電氣設備有限公司 平頂山架空線路輸電線路故障測試儀品質過硬
平頂山架空線路輸電線路故障測試儀品質過硬 <平頂山>天正華意電氣設備有限公司

平頂山電纜故障探測儀我們根據發射脈沖和反射脈沖的時間差及電纜中電波的傳播速度，可測出故障點到測試端的距離為：S＝VT/2式中：S代表故障點到測試端的距離V代表電波在電纜中的傳播速度T代表電波在電纜中來回傳播所需要的時間在速度V已知和時間T已經測出的情況下，就可計算出故障點距測試端的距離S 。這一切只需稍加人工干預，就可由計算機自動完成，測試故障迅速準確。二、測試系統控制面板介紹測試面板可分為四部分：菜單欄、狀態欄、圖形顯示區、功能鍵區。１、菜單欄 菜單欄包括“數據管理”和“測試幫助”兩個菜單：“數據管理”菜單：包括“打印”、“讀盤”、“存盤”、“結束”四個菜單項。選擇“打印”可將屏幕顯示內容用打印機打印出來；選“存盤”可將測試的波形和數據存儲于電腦的硬盤或外存儲器（如U盤等）中，作為資料保存；選“讀盤”可調出以前測試時存儲的波形，以供事后分析；選“結束”可退出該控制面板。２、狀態欄 狀態欄里顯示四個方面的信息：左邊是測試方式；第二個是選擇的電纜介質所對應的電波速度（若是測速度，則不顯示介質信息）；第三個是故障距離（或電纜長度）；右邊顯示測試日期。３、圖形顯示區 圖形顯示區用來顯示采樣所得的波形，電腦內存儲的波形也可以通過讀盤或調用在此顯示，供使用人員分析。４、功能鍵區功能鍵區由14個按鍵組成，可分為三類。初始化數據：包括測試方法和介質選擇兩個鍵。測試方法：有兩種選擇，“測故障”和“測速度”。基本的測試方法有三種，“低壓脈沖”、“沖閃”、“直閃”。“低壓脈沖”有“2μs”和“0.2μs”兩種脈寬可選擇。 “沖閃”包括“電感電壓取樣”，“電阻電壓取樣”，“電流取樣”三個菜單項；“直閃”包括“電壓取樣”“電流取樣”兩個菜單項。介質選擇：程序初始化時設置為“油浸紙型”，如果是其它介質的電纜，可根據電纜的介質選擇。

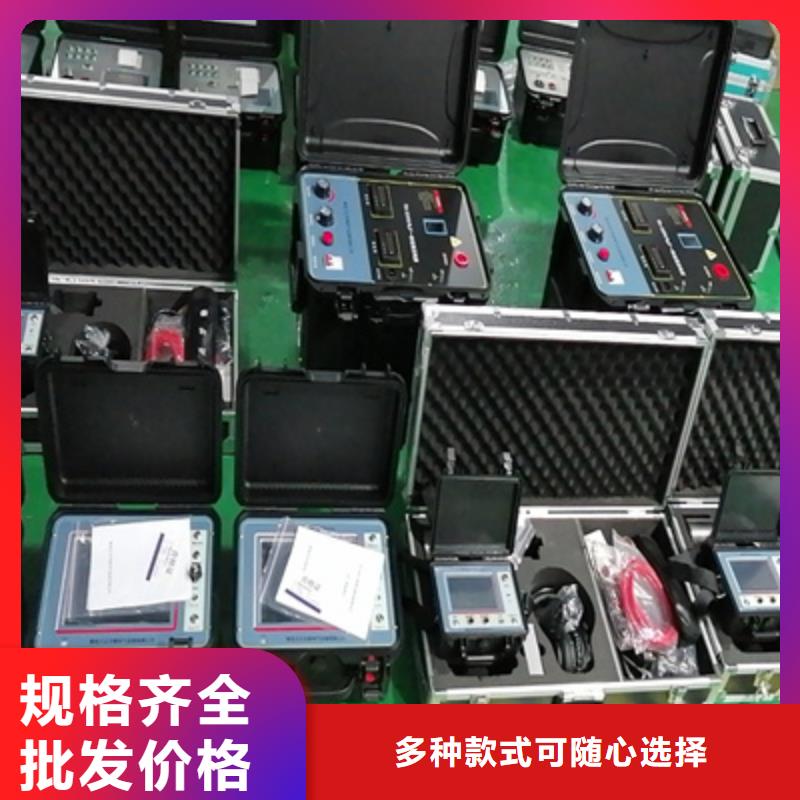

平頂山電纜故障探測儀 智能型電纜故障測試儀一、簡介TH-2003智能型電纜故障測試儀，根據中華人民共和國電力行業標準《DL/T849.1～ DL/T849.3-2004》電力設備專用測試儀器通用技術規范，結合市場需求，歷經十多年現場經驗積累研發，采用多次弧反射法、低壓脈沖法、脈沖電流法、衰減法等新技術。TH-2003智能型電纜故障測試儀主機集測距、路徑一體，整機采用PP塑料機箱，小巧精致，易攜帶；操作界面友好，即使非專業人員操作，依然可以很快熟悉并使用，、準確的完成電纜故障測試工作。該系統測試由系統主機和故障定位儀以及電纜路徑儀三部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度，以及鐵路、機場信號控制電纜、和路燈電纜故障的測試。敬 告：本套設備測試電纜高阻故障時，采用沖擊閃絡法，故障點須放電且有明火現象。請注意嚴禁在高瓦斯、高濃度易燃氣體環境中測試!如遇此狀況，請與廠家聯系，采取其它測試方式。由此發生的事故與設備生產商無關!二、功能特點1.用于110kV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障及電纜長度、波速，故障類型包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。2.工業級10.4寸彩色觸摸液晶屏顯示，菜單式操作和文字提示實現人機互動。3.采用高集成工控機，計算機控制、軟件操作；提供7種測試脈沖，保證了測量精度，滿足了長電纜足夠遠、短電纜無盲區的測試要求。4.故障自動搜索，距離自動顯示，雙游標移動可到0.1米，波形可任意壓縮、擴展，同屏隨機顯示幾個更接近標準的波形供你準確比較分析，提高測試精度，減少誤差。5.內置存儲/調出功能，可方便將數據及波形保存或調出重新分析。6.內置電源供電，在無電源環境中均可長時間使用。7.體積小、重量輕、使用方便，檢測故障成功率和測試精度高。8.在任何環境下性能穩定，不死機，信號采集高壓保護措施。

<平頂山>天正華意電氣設備有限公司 平頂山架空線路輸電線路故障測試儀品質過硬 <平頂山>天正華意電氣設備有限公司

平頂山電纜故障探測儀 儀器面板結構示意圖2．面板結構和功能鍵說明本儀器主機面板設有三個功能鍵：一個調節幅度旋扭①、一個垂直位移旋扭②、一個電源開關③。④是液晶屏顯示界面，如圖二所示。下面逐一說明它們的功能和使用方法。?幅度旋鈕①：采樣時調節此旋鈕，可以改變測試波形在屏幕上的幅度（此項功能只對重新采樣后的波形起作用）。?中值旋鈕②：采樣時調節此旋鈕，可以改變測試波形在屏幕上的垂直位置（此項功能只對重新采樣后的波形起作用）。?開關鍵③：按鍵為電源開關鍵。儀器10分鐘無按鍵操作將自動關機。3.液晶屏幕菜單說明（圖三）圖三 液晶屏菜單顯示示意圖?采樣方法按采樣方法鍵，彈出子菜單。子菜單中包括3個選項為低壓脈沖/閃絡方法/速度測量，儀器默認選中低壓脈沖，根據測量需要，可選擇相應的采樣方法。再按“采樣方法鍵”退出此項功能。?脈沖寬度此菜單在高壓閃絡測試法中無效。按脈沖寬度鍵，彈出脈沖寬度選擇子菜單。可根據測試距離選擇合適的脈沖寬度按對應的子菜單鍵，可以對脈沖寬度進行選擇。脈沖寬度大小為50納秒、100納秒、200納秒、1微秒、2微秒、5微妙、8微秒共7個檔位。當選中50納秒脈寬時，電腦自動鎖定讀數精度為1米；當選中8微秒時，電腦自動鎖定讀數精度為8米；選擇其他脈寬時，可以按讀數精度鍵任意調節，儀器初始值為200納秒。再按“脈沖寬度鍵”退出此項功能。?

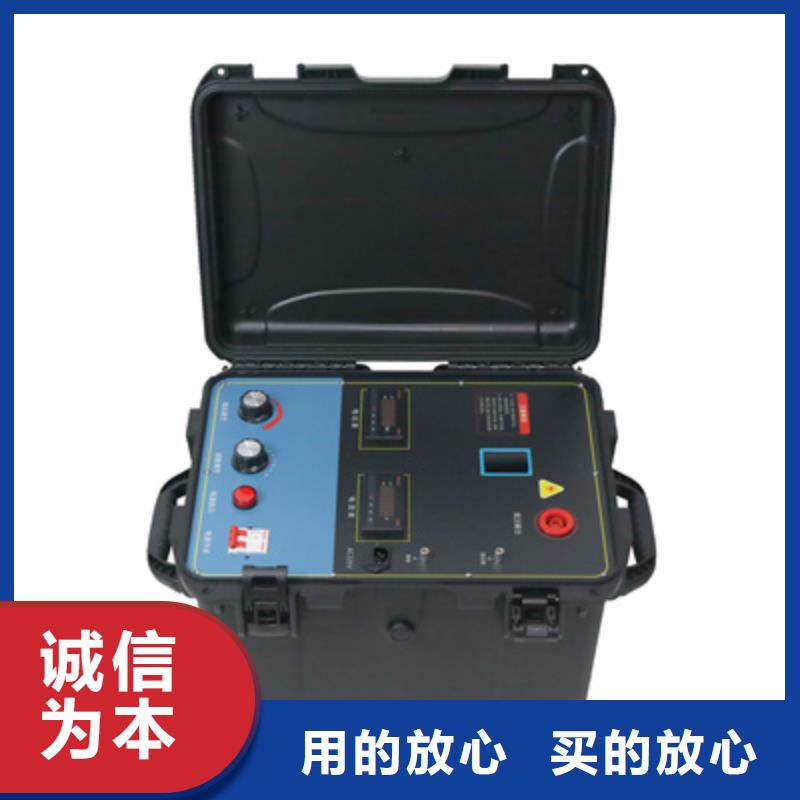

平頂山電纜故障探測儀 建議使用二分法拉路法確定接地故障點，即拉掉某一邊或某一路，搖表測試為更大值時， 此邊或此路為故障電路。?（3）檢測完成，關閉所有設備電源，對信號發生裝置進行充電。五、注意事項（1）在每次使用前應檢查單相接地故障信號發生裝置、信號采集器、信號接收定位儀電池電量足夠；（2）本設備必須在故障線路停電的情況下操作，信號輸出線與被檢測故障線連接與斷開應采用絕緣桿操作；（3）設備在注入異頻電流時具有一定的電壓，操作時確保接地良好并注意；（4）在使用設備信號源前，先把電流調節旋鈕調到小等線路接好，根據實際情況調節電流，確保操作；（5）在使用信號采集器檢測時，必須在靜止狀態下檢測多次確保數據穩定準確；（6）操作完畢后，要將信號輸出端對地放電；（7）為減少故障定位儀的電量消耗，建議在現場暫停巡檢時退出異頻發送，再次繼續檢測時重新打開電源使其工作。a)啟用一臺發生裝置配置多臺信號采集接收器時，需確保信號采集器和信號接收器地址一一對應且不能重復。信號采集器地址在儀器背面顯示(編碼尾號數字)且不能修改，信號接收器地址在“檢測本機電壓”中顯示可以通過上下按鍵修改（范圍為1-9）。b)長期未使用本巡查裝置時，取下信號采集器和信號接收定位器的干電池，并定期對信號發生裝置充電。（8）請使用之前，詳細閱讀本儀器說明書。（9）使用中，如果發現儀器故障，請及時與本公司聯系，本公司負責修理與更換，不得自行拆卸。六、常見故障處理（1）當信號發生裝置，打開電源，指示燈不亮，可能電池沒電，請充電；（2）當信號采集器與信號定位器通訊不上，可能電池沒電，請更換電池。

<平頂山>天正華意電氣設備有限公司 平頂山架空線路輸電線路故障測試儀品質過硬

平頂山電纜故障探測儀二、功能特點1.用于110kV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障及電纜長度、波速，故障類型包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。2.工業級10.4寸彩色觸摸液晶屏顯示，菜單式操作和文字提示實現人機互動。3.采用高集成工控機，計算機控制、軟件操作；提供7種測試脈沖，保證了測量精度，滿足了長電纜足夠遠、短電纜無盲區的測試要求。4.故障自動搜索，距離自動顯示，雙游標移動可到1米，波形可任意壓縮、擴展，同屏隨機顯示幾個更接近標準的波形供你準確比較分析，提高測試精度，減少誤差。5.內置存儲/調出功能，可方便將數據及波形保存或調出重新分析。6.內置電源供電，在無電源環境中均可長時間使用。7.體積小、重量輕、使用方便，檢測故障成功率和測試精度高。8.在任何環境下性能穩定，不死機，信號采集高壓保護措施。三、技術參數1.采樣方法：低壓脈沖法、沖擊閃絡法、速度測量法2.電纜長度：50m、300m、1km、2km、5km、10km、30km、60km3.波速設置：交聯乙烯、聚氯乙烯、油浸紙、不滴油和未知類型自設定4.沖擊高壓：35kV及以下5.測試距離：＜60km6.分 辨 率：1m7.測試精度：1m8.顯示方式：工業級10.4寸彩色觸摸液晶屏9.操作方式：觸摸屏操作、物理旋鈕操作10.分析設置：滾屏、縮放、保存、調出、波移等功能

<平頂山>天正華意電氣設備有限公司 平頂山架空線路輸電線路故障測試儀品質過硬
<平頂山>天正華意電氣設備有限公司

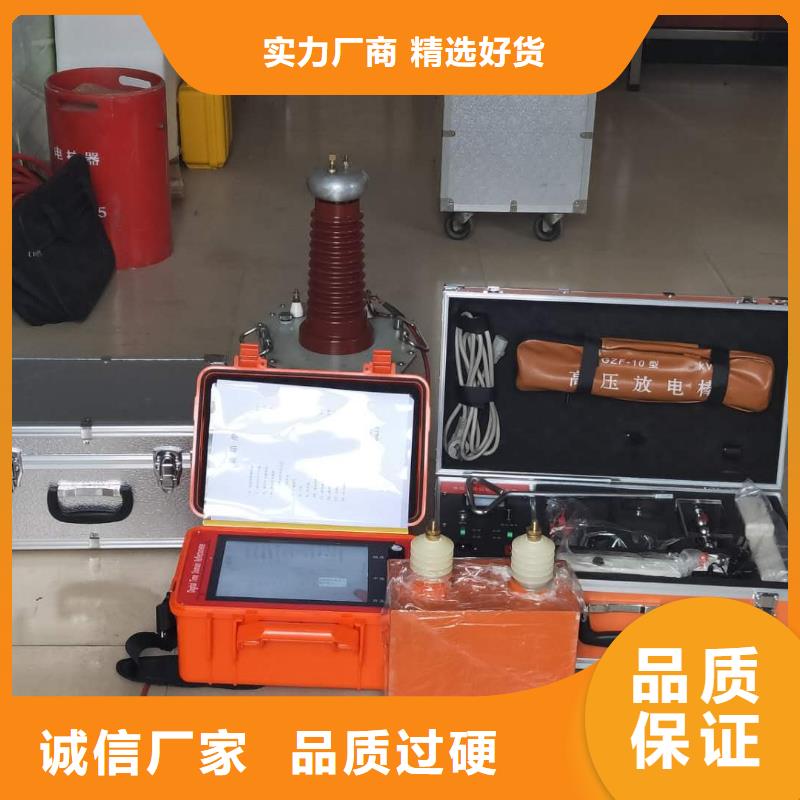

平頂山電纜故障探測儀電纜故障測距儀 輕型一體化設計，車輪移動，體積小，重量輕，便于移動、轉運。 專用高壓線及內藏式高壓輸出端子，使用更方便，接線簡單，可靠。 滿足以下測試方式：弧反射法/多次脈沖法、直流弧反射法/直流多次脈沖法、電流取樣法、直流電流取樣法、高壓直流輸出。 滿足以下采樣信號采集種類：弧反射/多次脈沖、電流取樣、直流電流取樣、低壓脈沖。 直流高壓輸出：0～35kV負極性 輸出電流：50mA。 含35kV、4μF、20kA輕便式脈沖電容（2450J焦耳）。 球隙調節間隙 ＞20mm 自動高壓沖擊頻率 ＜ 3-10秒/次 采樣頻率：30MHz、60MHz、120MHz、200MHz多種采樣頻率，測試精度更高。 測試距離：可達50km。 寬溫工業級10.6寸彩色顯示屏，上部分為壓縮波形區，下部分為正常波形區，清晰易讀，觸摸屏手指可靠操作； 測試脈沖：0.1～9.9μs，任意可調。 脈沖法誤差： 粗測相對誤差：不大于±0.25％； 粗測誤差：2千米以下長度電纜不超過1米；5千米以上長度電纜不超過2米。 電源：AC220V、電池供電；

平頂山架空線路輸電線路故障測試儀品質過硬

平頂山電纜故障探測儀 建議使用二分法拉路法確定接地故障點，即拉掉某一邊或某一路，搖表測試為更大值時， 此邊或此路為故障電路。?（3）檢測完成，關閉所有設備電源，對信號發生裝置進行充電。五、注意事項（1）在每次使用前應檢查單相接地故障信號發生裝置、信號采集器、信號接收定位儀電池電量足夠；（2）本設備必須在故障線路停電的情況下操作，信號輸出線與被檢測故障線連接與斷開應采用絕緣桿操作；（3）設備在注入異頻電流時具有一定的電壓，操作時確保接地良好并注意；（4）在使用設備信號源前，先把電流調節旋鈕調到小等線路接好，根據實際情況調節電流，確保操作；（5）在使用信號采集器檢測時，必須在靜止狀態下檢測多次確保數據穩定準確；（6）操作完畢后，要將信號輸出端對地放電；（7）為減少故障定位儀的電量消耗，建議在現場暫停巡檢時退出異頻發送，再次繼續檢測時重新打開電源使其工作。a)啟用一臺發生裝置配置多臺信號采集接收器時，需確保信號采集器和信號接收器地址一一對應且不能重復。信號采集器地址在儀器背面顯示(編碼尾號數字)且不能修改，信號接收器地址在“檢測本機電壓”中顯示可以通過上下按鍵修改（范圍為1-9）。b)長期未使用本巡查裝置時，取下信號采集器和信號接收定位器的干電池，并定期對信號發生裝置充電。（8）請使用之前，詳細閱讀本儀器說明書。（9）使用中，如果發現儀器故障，請及時與本公司聯系，本公司負責修理與更換，不得自行拆卸。六、常見故障處理（1）當信號發生裝置，打開電源，指示燈不亮，可能電池沒電，請充電；（2）當信號采集器與信號定位器通訊不上，可能電池沒電，請更換電池。

<平頂山>天正華意電氣設備有限公司 平頂山架空線路輸電線路故障測試儀品質過硬

平頂山電纜故障探測儀 帶著測試儀順著電纜走，斷線故障點后面基本聽不到信號器的聲音，從而定位故障點的位置。(聽不到聲音時電纜埋多深后退多少)3對于相間絕緣不好電纜(相間漏電)，在長度測試方法上可以通過比較的辦法：先把主干線路上的并接線拆除；首先測試故障線對波形，按調整鍵選擇合適的范圍（選擇的范圍數涵蓋線路長度）對應相間線路阻值大小調整幅度（相間絕緣阻值越大幅度值相應也要大這樣波形才好觀察）按脈沖，把測試的波形拍照保存，在幅度范圍都不變情況下更換夾子到好線對上，按脈沖，再把好線的波形拍照保存；通過觀察故障線對波形和好線對波形的區別（故障點的位置波形不同）把光標移動到波形不同點，屏幕左下角會顯示距離數即為故障點的距離，從而確定故障點的位置。4??關于波速度的校準方法：取和測試電纜相同材質，長度在50---100米電纜；調節到合適范圍，按脈沖鍵觀察屏幕波形，并適當調節幅度，使屏幕波形易于觀察，移動光標到反射波的拐點處，屏幕下方顯示故障距離，通過增大、減少鍵調節波速度使得下面距離數和實際相等時，這時的波速度就是測試電纜的波速度。正常銅線—172；鋁線—234。若不想校準波速度還能有距離：線路總長為L；A端測試結果m1；B端測試結果m2；則從A端的距離＝m1/（m1＋m2）＊L。5電纜路徑：護層-大地接法是對帶鎧裝電纜（不帶電電纜）進行路徑探測的接線方式，可以充分發揮本儀器的功能，并能程度地抗干擾。將電纜近端的護層接地線解開，低壓電纜的零線和地線的接地也應解開，對端的電纜護層保持接地，信號發生器的紅色夾子夾在護層（外鎧）黑色夾子接地釬（不可使用接地網），電纜相線保持懸空。電流自發射機流經護層，在電纜對端進入大地，流回近端返回發射機。這種接法不存在屏蔽，因而在地面上產生的信號強，信號特性也比較明確。不帶鎧電纜路徑查找時線路另一端要接地。6.對于（含鎧裝電纜）對地漏電電纜的測試，先用萬用表或者搖表判斷出是那一條相線對地漏電，取嚴重的一根，把信號發生器紅色夾子接在這條相線上，黑色夾子接地釬，帶著測試儀耳機伸順著線路走，漏電點聲音.
