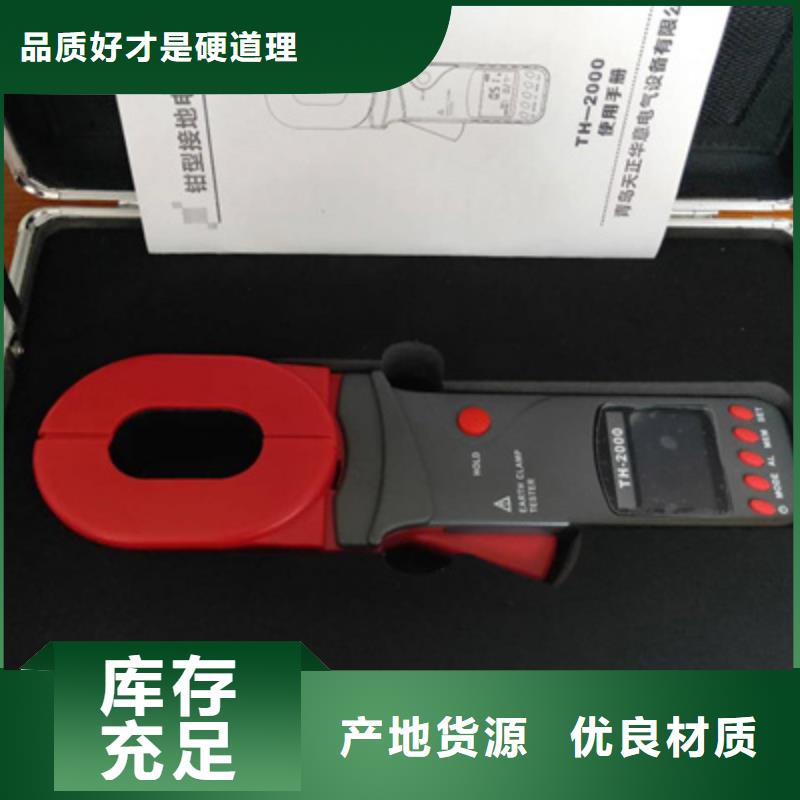

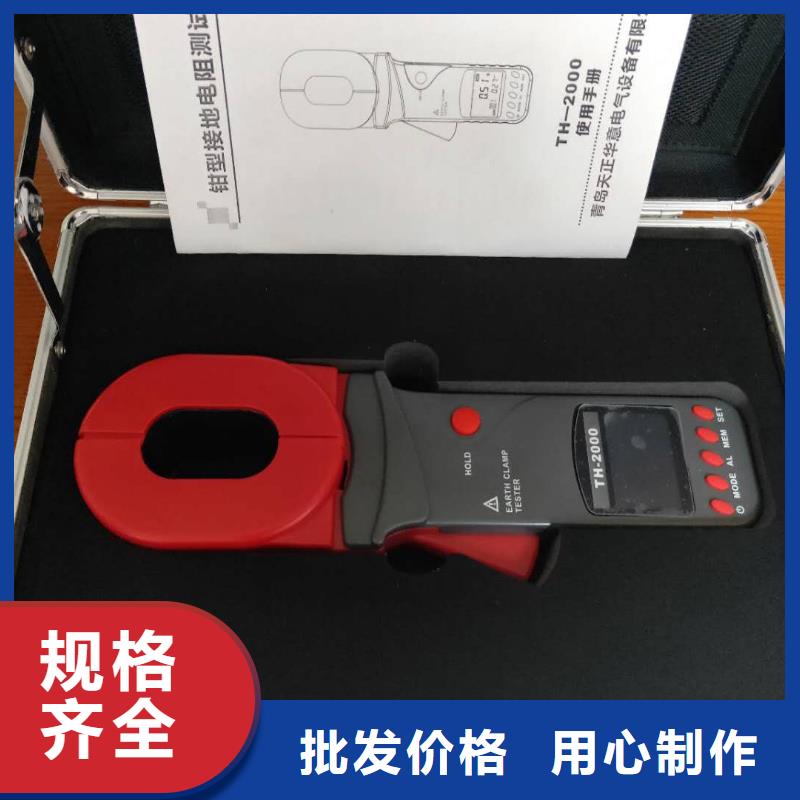

太原接地電阻測試儀測量接地電阻的注意事項1．用戶有時會用XRD和傳統的電壓電流法進行對比測試，并出現較大的差異，對此，我們敬請用戶注意如下問題：⑴．用傳統的電壓電流法測試時是否解扣了（即是否把被測接地體從接地系統中分離出來了）。如果未解扣，那么所測量的接地電阻值是所有接地體接地電阻的并聯值。測量所有接地體接地電阻的并聯值大概是沒有什么意義的。因為我們測量接地電阻的目的是將它與有關標準所規定的一個允許值進行比較，以判定接地電阻是否合格。例如：在GB50061-97 “66KV及以下架空電力線路設計規范”中所規定的接地電阻允許值是針對所謂“每基桿塔”而規定的。在標準的條文解釋中明確指出：“每基桿塔的接地電阻，是指接地體與地線斷開電氣連接所測得的電阻值。如果接地體未斷開與地線的電氣連接，則所測得的接地電阻將是多基桿塔并聯接地電阻”。 這個規定是相當明確的。前已述及， 用XRD系列鉗表測量出的結果是每條支路的接地電阻，在接地線接觸良好的情況下，它就是單個接地體的接地電阻。十分明顯，在這種情況下，用傳統的電壓電流法和XRD系列鉗表測試，它們的測量結果根本就沒有可比性。被測對象既然不是同一的，測量結果的顯著差異就是十分正常的了。⑵．用XRD系列鉗表所測得的接地電阻值是該接地支路的綜合電阻。它包括該支路到公共接地線的接觸電阻、引線電阻以及接地體電阻。而用傳統的電壓電流法在解扣的條件下，所測得的值僅僅是接地體電阻。十分明顯，前者的測量值要較后者大。差別的大小就反映了這條支路與公共接地線接觸電阻的大小。應該說明，標準中所規定的接地電阻是包括接地引線電阻的。在DL/T621-1997 “交流電氣裝置的接地”中的名詞術語中有如下規定：“接地極或自然接地極的對地電阻和接地線電阻的總和，稱為接地裝置的接地電阻”。這種規定同樣十分明確。這是因為引線電阻和接地體接地電阻在防雷上來說是等效的。

接地裝置特性參數測試系統2023已更新(今日/行情)
<太原>天正華意電氣設備有限公司

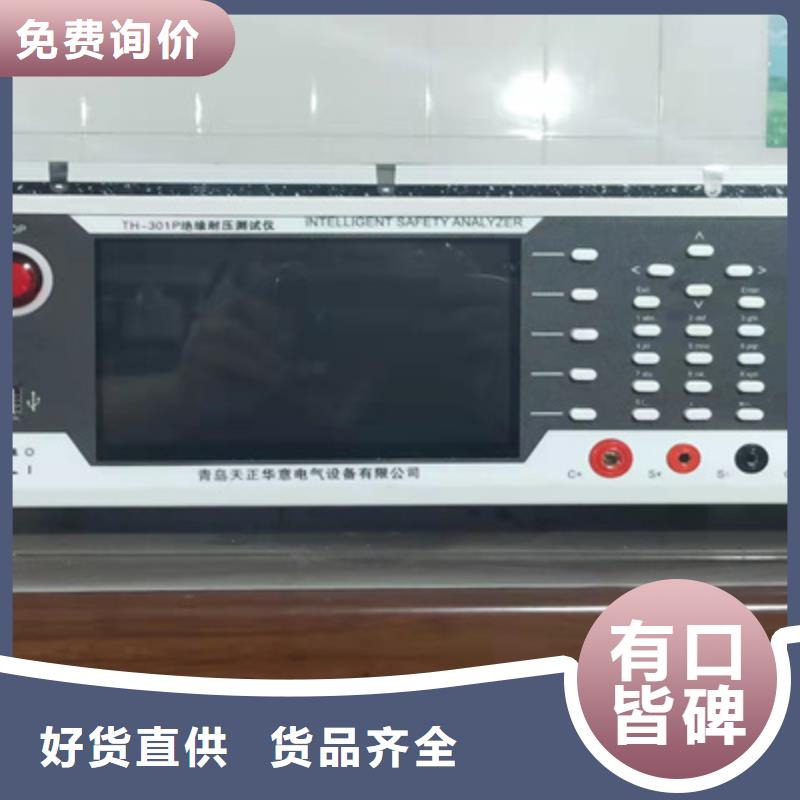

太原接地電阻測試儀 操作人員規定1、人員資格：多功能安規測試儀在錯誤的操作時可能造成誤觸電，這足以造成人員的傷害，這種傷害甚至是有生命危險的，因此必須由訓練合格的人員使用操作。2、守則：操作人員必須隨時給予教育和培訓，使其了解各種操作規則的重要性，并依規則操作多功能安規測試儀。3、衣著規定：操作人員不可穿佩有金屬裝飾的衣服及帶金屬的手飾和手表等，以免造成意外觸電；在操作本儀器時必須佩帶絕緣手套。4、醫學規定：禁止有心臟病或配戴心率調整器、心臟起搏器的人員操作多功能安規測試儀。1.3.3 測試程序規定測試儀的電源接地線一定要按照規定接妥。拆接測試儀后面板上的接線時，請務必在切斷電源、斷開空氣開關后，再行操作！操作人員必須確定能夠完全自主掌握測試儀的控制開關和遙控開關。遙控開關不用時應定位放置。1.3.4 要點(1)、非合格的操作人員和不相關的人員應遠離測試區。(2)、隨時保持測試區的和有序。(3)、在測試進行中禁止碰觸被測負載或任何與待測物有連接的物件，謹防觸電！(4)、拆接測試儀前面板上的接線時，請務必在切斷電源，再行操作！(5)、進行絕緣和耐壓測試時，被測負載與大地以及周圍物體應保持良好的電氣隔離。尤其注意：被測負載與生產流水線體應保持良好的電氣隔離。(6)、綜合測試儀電源必須接地(7)、萬一發生任何問題，請立即關閉電源。

<太原>天正華意電氣設備有限公司
接地裝置特性參數測試系統2023已更新(今日/行情)

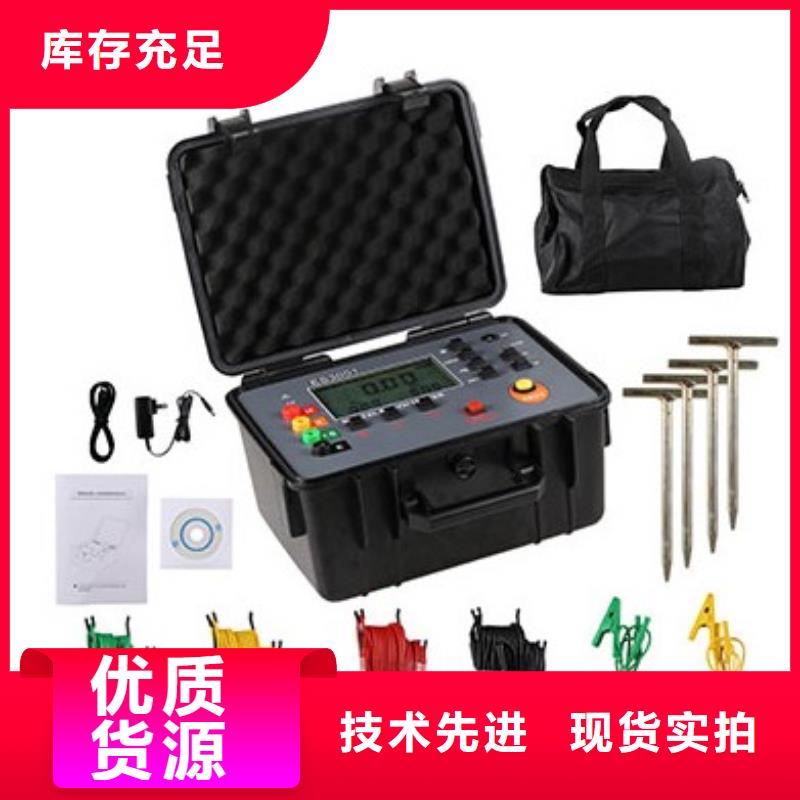

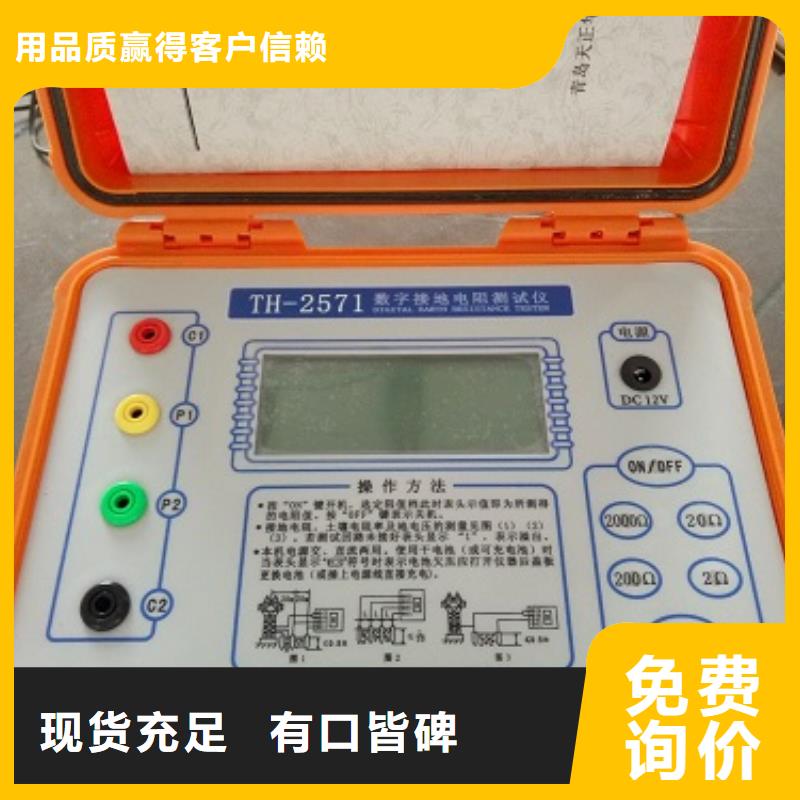

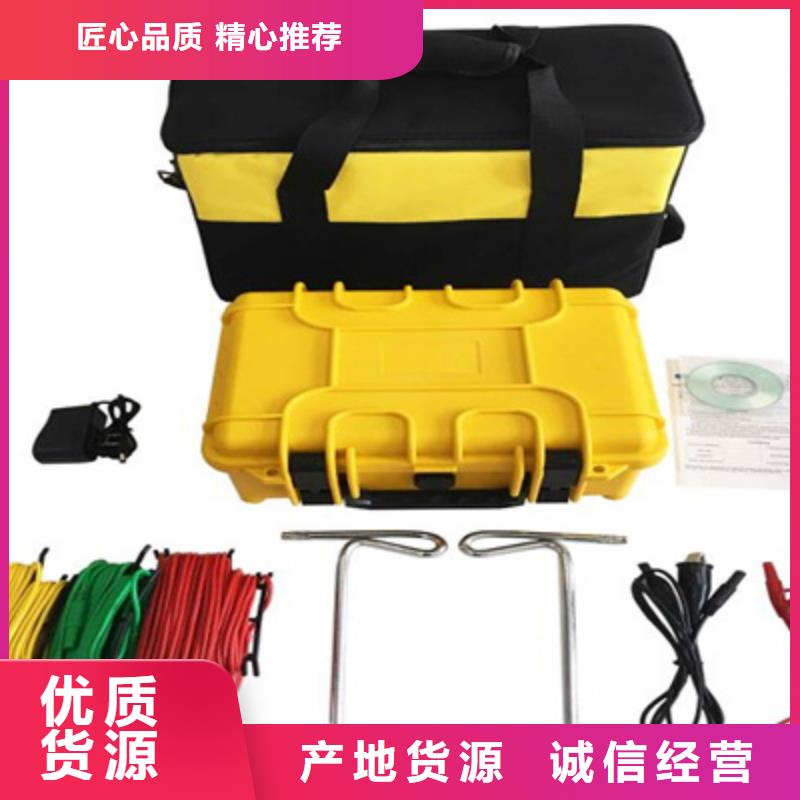

太原接地電阻測試儀數字式接地電阻測試儀是按新的防雷接地電阻檢測標準而設計制造的，短路測試電流達20mA，精密3線法或簡易2線法測量接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，具有獨特的抗干擾能力和環境適應能力，重復測試一致性強。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、接地電壓測量。儀器由主機、測試線、輔助接地棒、數據軟件、通訊線等組成。主機采用一體化工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、重量輕、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，確保各種環境測試的高精度、高穩定性和高可靠性。主機超大LCD顯示，具有背光、棒圖指示，一目了然，能存儲100組數據，通過數據軟件可以實現歷史數據讀取、查閱、保存、報表、打印等功能。二．技術規格功 能接地電阻、接地電壓、低值電阻測量電 源DC 11.1V 大容量可充鋰電池，充滿電連續使用約20小時背 光可控白屏背光，適合昏暗場所使用測量方式精密三線法、簡易二線法測量接地電阻測量方法接地電阻測量：額定電流變極法，測量電流20mA MAX對地電壓：平均值整流(P-E接口間)量 程接地電阻： 0.00Ω～3000Ω接地電壓： AC 0～600V（50Hz/60Hz）分 辨 率0.01Ω； 1V 精 度接地電阻：±2％rdg±5dgt注：1. 輔助接地電阻100Ω±5％，對地電壓＜5V 2. 干擾電壓5V時的附加誤差≤±5％rdg±5dgt接地電壓：±2％rdg±3dgt（50Hz/60Hz）測試電壓波形正弦波測試頻率820Hz測試電流0.00Ω~30.00Ω檔： AC 20mA max30.0Ω~300.0Ω檔： AC10mAmax300Ω~3000Ω檔： AC 5mA max開路測試電壓AC 40V max顯示模式超大LCD顯示測量指示測LE閃爍指示，LCD倒計數顯示LCD尺寸128mm×75mmLCD顯示域124mm×67mm產品尺寸主機尺寸：320mm×270mm×145mm外包裝尺寸：400 mm×245mm×335mm測 試 線3條：紅色15m，黃色10m，色5m各1條簡易測試線2條：紅色1.6m，黑色1.6m各1條輔助接地棒2根：φ10mm×150mm測量時間對地電壓：約2次/秒；接地電阻：約3秒/次測量次數5000次以上(短路測試，測1次，停30秒再測)線路電壓AC 600V以下測量通訊接口具有RS232接口，存儲數據可以通過數據軟件上傳電腦，保存打印通 訊 線USB轉RS232通訊線1條

<太原>天正華意電氣設備有限公司 接地裝置特性參數測試系統2023已更新(今日/行情)

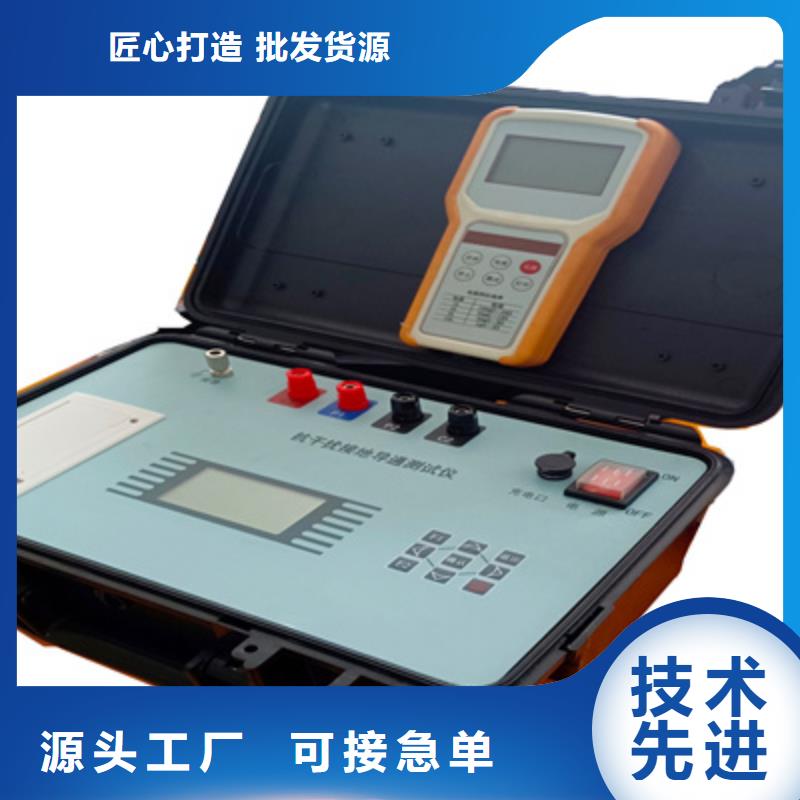

太原接地電阻測試儀本儀器適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、轉移電位、場區地表電位梯度等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流較小（0～3.0A），不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。二、概述目前國內接地裝置的測試工作比較薄弱，一些關鍵的技術觀念比較模糊，技術手段落后。針對上述現狀，我國制訂了行業標準DL/T475-2006和標準GB/T17949.1-2000。新標準對舊標準做了很多重要改變。為了方便廣大現場測試和研究人員，我們根據這些標準，結合我們多年研究大型地網測試的實際經驗，研制成功本儀器。工頻接地阻抗，是指接地裝置對遠方電位零點間的電位差與通過接地裝置流入地中的工頻電流的比值。工頻接地阻抗以往被習慣地稱為“工頻接地電阻”。此名稱的糾正，在標準GB/T17949.1-2000“接地系統的土壤電阻率，接地阻抗和地面電位測量導則部分：常規測量”以及電力行業標準“接地裝置特性參數測量導則修訂稿”（取代DL475-92）中作了闡述。本測量儀采用交流電流進行測試，故所測數值稱為接地阻抗，而不再沿用以往的稱呼“接地電阻”。在對接地裝置進行測量時，由于受不平衡零序電流以及射頻等各種干擾，使得測試結果產生很大的誤差。

<太原>天正華意電氣設備有限公司 接地裝置特性參數測試系統2023已更新(今日/行情)

太原接地電阻測試儀 為此，請選購我公司的有限點接地系統解算程序軟件，用戶即可使用辦公電腦或手提電腦進行機解。從原理上來說，除了忽略互電阻以外，這種方法不存在忽略R0所帶來的測量誤差。但是，用戶需要注意的是：您的接地系統中，有幾個彼此相連接的接地體，就必須測量出同樣個數的測試值供程序解算，不能或多或少。而程序也是輸出同樣個數的接地電阻值。3．單點接地系統從測試原理來說，XRD系列鉗表只能測量回路電阻，對單點接地是測不出來的。但是，用戶完全可以利用一根測試線及接地系統附近的接地極，人為地制造一個回路進行測試。下面介紹二種用鉗表測量單點接地的方法，此方法可應用于傳統的電壓-電流法無法測試的場合。⑴．二點法見下圖，在被測接地體RA附近找一個獨立的接地較好的接地體RB（例如臨近的自來水管、建筑物等）。將RA和RB用一根測試線連接起來。由于鉗表所測的阻值是兩個接地電阻和測試線阻值的串聯值。RT＝RA＋RB＋RL其中：RT為鉗表所測的阻值。RL為測試線的阻值。將測試線頭尾相連即可用鉗表測出其阻值RL。所以，如果鉗表的測量值小于接地電阻的允許值，那么這兩個接地體的接地電阻都是合格的。⑵．三點法如下圖，在被測接地體RA附近找二個獨立的接地體RB和RC。步，將RA和RB用一根測試線連接起來，見下圖。用鉗表讀得個數據R1。第二步，將RB和RC連接起來，見下圖。用鉗表讀得第二個數據R2。第三步，將RC和RA連接起來，見下圖。用鉗表讀得第三個數據R3。上面三步中，每一步所測得的讀數都是兩個接地電阻的串聯值。這樣，就可以很容易地計算出每一個接地電阻值：由于： R1＝RA＋RB R2＝RB＋RC R3＝RC＋RA所以： RA＝（R1＋R3-R2）÷2這就是接地體RA的接地電阻值。為了便于記憶上述公式，可將三個接地體看作一個三角形，則被測電阻等于鄰邊電阻相加減對邊電阻除2。

<太原>天正華意電氣設備有限公司

太原接地電阻測試儀 測量原理1. 接地電壓測量采用平均值整流法。2. 接地電阻值測量采用額定電流變極法(適合準確測量單點接地系統)，即在測量對象E接地極和C(H)電流極之間流動交流額定電流I，求取E接地極和P(S)電壓極的電位差V，并根據公式R＝V/I計算接地電阻值R。3. 以上幾種方法中其工作誤差(B)是額定工作條件內所得誤差，由使用儀表存在的固有誤差(A)和變動誤差(Ei)計算得出。A： 固有誤差E2：電源電壓變化產生的變動E3：溫度變化產生的變動 E4：干擾電壓變化產生的變動E5：接觸電極電阻產生的變動六. 操作1．基本操作旋轉FUNCTION功能旋鈕實現開關機，旋鈕指示“OFF”位置關機。開機后，如果LCD顯示電池電壓低符號，表示電池電量不足，請依照說明給電池充電。電池電力充足才能保證測量的精度。開機后，按”鍵可以開啟或關閉背光，背光功能適合于昏暗場所。每次開機默認背光關閉。開機后，將FUNCTION功能選擇旋鈕旋至相應的位置短按“AL”鍵可以開啟或關閉報警功能，長按“AL”鍵(約3秒)進入報警臨界值設定，按或”鍵改變當前數字大小，短按“SET”鍵移動光標，短按“AL”鍵保存退出。當測量值大于報警臨界設定值并已開啟報警功能，儀表將閃爍將顯示“ ”符號，并發出“嘟--嘟--嘟--”報警聲。在測試模式下，短按“MEM”鍵鎖定當前顯示數據，顯示“HOLD”、“鎖定。在測試模式下，短按“SET”可選擇顯示平均值、值、小值，顯示:”符號。在測試模式下，長按“MEM”鍵(超過3秒)進入數據查閱，按“”鍵以步進值為1選擇查閱數組號，當前組數為接地電阻數據，再按“MEM”鍵退出查閱。查閱時若無存儲數據，LCD顯示“- - - -”，見上右圖。在數據查閱狀態下，按“CLR”鍵進入數據刪除，按 ”鍵選擇“no”或“yES”， 選“no”再按“MEM”鍵不刪除并返回數據查閱狀態，選“yES”再按“CLR”鍵刪除所存數據，刪除后LCD顯示“----”。數據刪除功能是一次性刪除所有存儲數據，刪除后不能再恢復，請謹慎操作。儀表所存數據可以上傳電腦。連接好電腦與儀表的RS232通訊線，儀表開機，運行數據軟件，若軟件顯示串口打開并連接成功，即可以讀取存儲的歷史數據，上傳電腦并保存。數據軟件具有歷史數據讀取、查閱、保存、打印等功能。

<太原>天正華意電氣設備有限公司 接地裝置特性參數測試系統2023已更新(今日/行情)

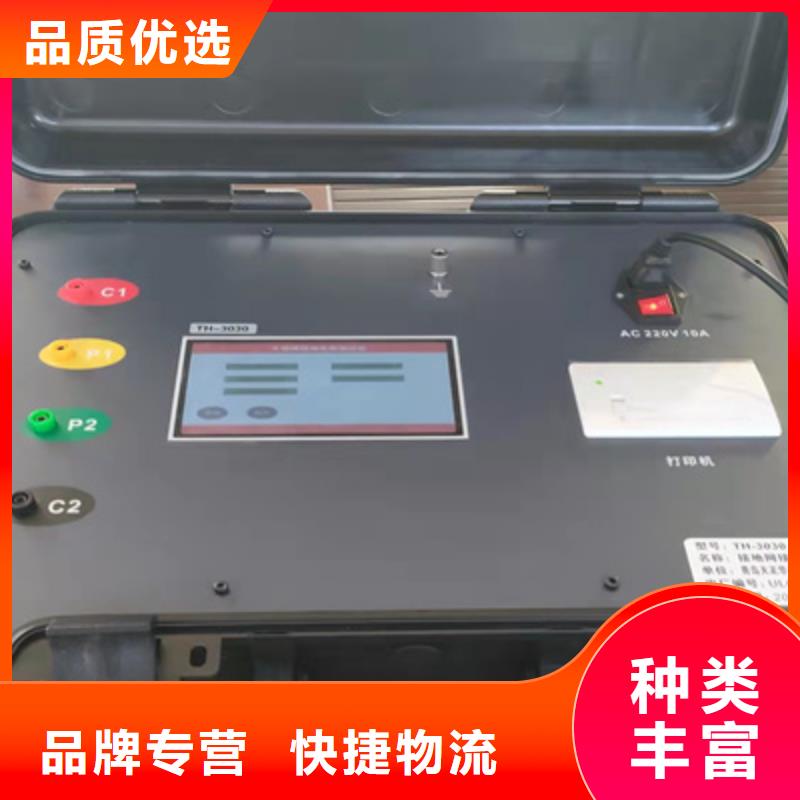

太原接地電阻測試儀 儀器用途本儀器適用于中小型變電站、風力發電系統的升壓站、光伏電站、電鐵牽引站、輸電線路桿塔等接地裝置的交接驗收試驗，已運行接地裝置的性（例行）試驗，與防雷有關的接地裝置試驗。儀器由于采用了獨特的變頻抗干擾技術，從而有效解決了接地網測試的關鍵技術難題測試時可選擇接近于工頻的異頻試驗電流（45Hz/45Hz或49Hz/51Hz）進行測試，并應用數字信號分析和濾波技術等，有效剔除了外界干擾信號（包括工頻、諧波、高頻、以及直流分量等成分），從而大大提高了接地網阻抗的測試精度。儀器內部自帶大容量可充電鋰電池組和逆變模塊/DDS數字合成調頻功率電源保證輸出標準正弦波波形，將試驗電源加在測量回路中，利用的數字濾波器對采樣序列濾波、高頻測量，去掉工頻50Hz干擾信號以及工頻諧波信號，使儀器實現高精度、準確可靠的測量測量結果由大屏幕液晶顯示，自帶微型打印機可打印測試結果。引用文件(1) GB/ 50150－2016《電氣裝置安裝工程電氣設備交接試驗標準》(2) GB/T50065-2011交流電氣裝置的接地設計規范(3) GBT 50064-2014 交流電氣裝置的過電壓保護和絕緣配合》(4) GB 50169-2006《電氣裝置安裝工程接地裝置施工及驗收規范》(5) DL/T 887-2004 《桿塔工頻接地電阻測量》(6) DL/T 475-2017《接地裝置特性參數測量導則》

<太原>天正華意電氣設備有限公司 接地裝置特性參數測試系統2023已更新(今日/行情)

太原接地電阻測試儀儀器內部結構和測試原理本儀器主要由提供測試電流的異頻電源、電流和電壓測量電路以及微電腦測控系統組成。儀器通過測量接地裝置的電位升高與流入接地裝置的電流之比來測量接地阻抗。儀器內部結構如圖1所示。異頻恒流電源可輸出頻率為45Hz或55Hz的正弦波測試電流，輸出頻率受微電腦系統控制。其輸出經過隔離后通過儀器面板上的E、C兩個端子輸出。電壓放大器為一個高輸入阻抗放大器，它將P1、P2兩端的電壓放大后送給濾波器。電流放大器將從電流互感器取得的電流信號進行放大后送給濾波器。濾波器用于濾除干擾信號，只允許45Hz和55Hz信號通過。A/D轉換器用于將電壓和電流信號轉換為數字信號以便微電腦系統進行分析處理。用戶啟動接地阻抗測量后，儀器首先開啟異頻電源使之輸出頻率為45Hz的電流，待電流穩定之后，微電腦系統通過A/D轉換器取得電壓和電流波形數據，進行數字濾波后計算出電壓V45和電流I45及其相位差再進一步計算出阻抗Z45、電阻分量R45和電抗分量X45。然后，切換異頻電源的輸出頻率為55Hz，經過同樣的步驟后可計算出阻抗Z55、電阻分量R55和電抗分量X55。取Z45 和Z55的平均值作為工頻接地阻抗Z50。，關閉異頻電源，通過液晶屏顯示測量結果。因此阻抗測量時，儀器測量的是兩電壓輸入端P1、P2之間的電壓與電源輸出電流之比。
