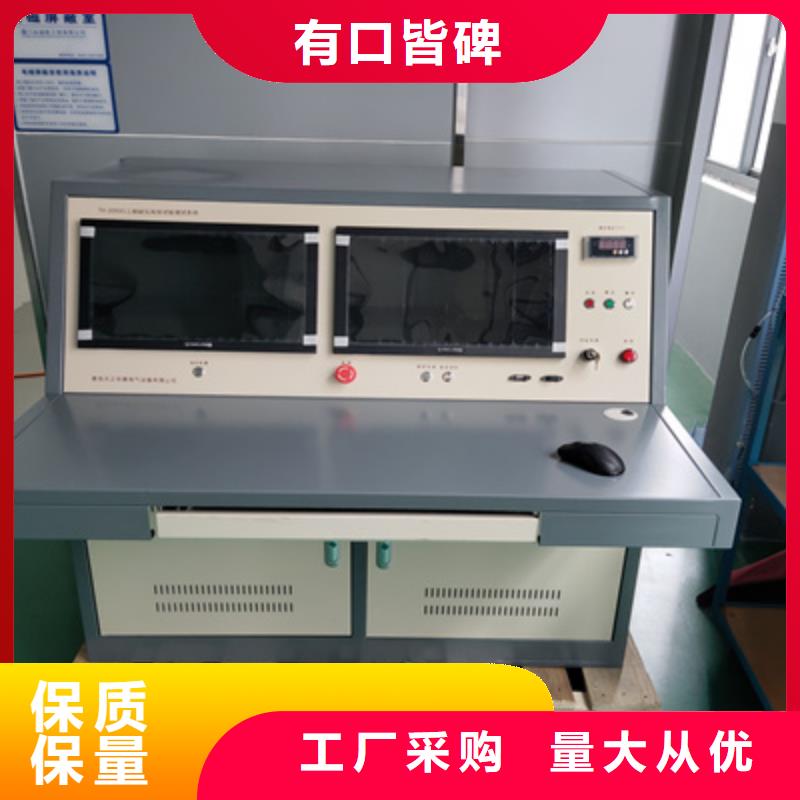

阿拉善局部放電檢測儀主要技術性能１電容器在額定電壓UN下可連續運行1小時。２電容器電容量偏差范圍、電容器介質損耗角正切值:在20℃N0.9─1.1UN下不大于0.002。４電容器短時工頻耐壓值為1.1UN 。電容器在標稱值電壓下的局部放電量:≤5PC 根據用戶不同要求外形尺寸可能有變化表中尺寸僅供參考。使用環境條件６、使用地區海拔高度不超過1000m環境空氣溫度范圍為-25─＋45℃。產品使用時其環境空氣相對濕度應不大于80％。GR100/0.1工頻保護電阻額定頻率：50 Hz額定電壓100 kV標稱電阻：7.5 kΩ局部放電量：額定電壓下＜3 PC 80％額定電壓下≤2 PC允許運行時間：同變壓器結構形式：采用鎳鉻絲纏繞在環氧管上，兩端用連接管與變壓器、分壓器相連。（四）、AC-2010工頻高電壓試驗控制臺（帶10KVA電動調壓器）操作裝置功能：設有過電流保護設有測量繞組電壓表，電容分壓器測量電壓表（數字式三位半），變壓器一次繞組電流表、電壓表、二次繞組電流表等；采用電機驅動調壓器調壓，并具有上下保護和零壓分閘保護功能；設有聲警告設有零壓合閘、試品擊穿自動回零功能設有耐壓計時元件，到耐壓時間時調壓器將自動降至零位電源為220V控制

<阿拉善>天正華意電氣設備有限公司

阿拉善局部放電檢測儀數字式局部放電測試系統快速使用指南開啟電源：連接試驗電路，并確認無誤后，首先開啟系統電源，儀器電源插座及電源開關在儀器背面，打開儀器電源開關，儀器的信號處理電路開始工作，再啟動計算機電源開關（儀器正面ON/OFF）啟動計算機進入WINDOWS XP系統。啟動儀器：在WINDOWS XP 系統桌面上，使用鼠標雙擊“JFD-2010”圖標，啟動進入局放系統。系統校正步驟注意：進行校正操作時要確定整個試驗區尤其是試驗電路處于斷電的狀態。重要！！以第2個通道進行50PC的校正量的校正。步驟1、在軟件界面右側功能區內，選擇“通道步驟2、在通道校正的數值框內填上，步驟點擊“校正”，進入校正狀態。步驟4、使用校正脈沖發生器給系統的第2通道試品注入的校正量，正常情況下在第2通道的示波窗口顯示一排脈沖，圖九：校正脈沖注入后圖形步驟5、調整“粗調”，“細調”使脈沖足夠大而不過載。“粗調”常規在3檔。步驟6、調整使脈沖與干擾的差距顯著，即信號與噪聲的比較（信噪比）越大越好。“FH”常規是200KHz，常規是20KHz。步驟7、點擊“完成”，系統對第2通道的校正完成，注意，要移開校正脈沖發生器并關閉發生器電源，進入測量等待狀態。濾波頻帶和增益設置的說明：濾波頻帶是由組成的一個帶通濾波器，“FL”為高通濾波器，如選擇10KHz，則信號中大于10KHz的頻率信號可以通過，小于10KHz的頻率信號將會有很大的衰減；為低通濾波器，如選擇300KHz，則信號中小于300KHz的頻率信號可以通過，大于300KHz的頻率信號將會有很大的衰減；這樣由“FL”、“FH”組成的帶通濾波器可以濾除掉部分頻率的干擾信號。頻帶選擇的原則是：根據現場干擾情況，靈活選擇“FL”、“FH”各種組合，帶寬選擇盡可能大，因為這樣，信號放大電路可以獲得比較高的靈敏度，能夠有效改善信噪比。增益的設置：因為試品的不同，整個試驗回路的靈敏度會有所不同，這樣在校正時就要調整放大器的增益，可根據情況分別調整放大器增益粗調和放大器細調，使校正脈沖顯示能夠清晰區別噪聲信號，一般可將校正脈沖信號高度調整到縱坐標1.5的高度為宜。注意：濾波頻帶和增益的設置都應該在校正時完成，校正完成后，就不應該進行調整，原則上在什么檔位上校正的，就在那一檔位上測量局放，選擇的校正量應該盡量接近試品的放電量。

<阿拉善>天正華意電氣設備有限公司 超聲波局部放電巡檢儀阿拉善

阿拉善局部放電檢測儀產品概述該高壓電纜局部放電檢測儀是我公司技術人員根據多年電纜局部放電檢測經驗，設計生產，適用于高壓電纜的局部放電在線檢測及定位。整套儀器主要由檢測主機、傳感器以及通訊線纜等組成，針對不同的現場環境我公司設計有多種型號的傳感器（聲電傳感器、高頻電流互感器），能夠靈敏的檢測到電纜內部，由于局放會產生超聲波、電磁波等信號聲電傳感器能夠實現在與被測電纜不接觸的狀態下檢測電纜內部的局放信號，通過檢測主機、檢測軟件對放電信號進行分析處理，識別放電信號的強弱，同時能夠判斷放電的大致位置分析判斷被測點的絕緣狀況，提前電纜、端子箱等設備發生爆炸、著火等事故的發生。四、主機性能指標通道數： 4個獨立測量通道 1個外部觸發輸入通道 采樣率：200MSa/s采樣精度：12bit顯示屏尺寸：6.5寸操作方式：鼠標、鍵盤、觸摸屏主機接口：2個USB口1個網口1個VGA接口五、傳感器參數靈敏度測量頻帶中心頻率量程范圍高頻電流互感器

<阿拉善>天正華意電氣設備有限公司 超聲波局部放電巡檢儀阿拉善

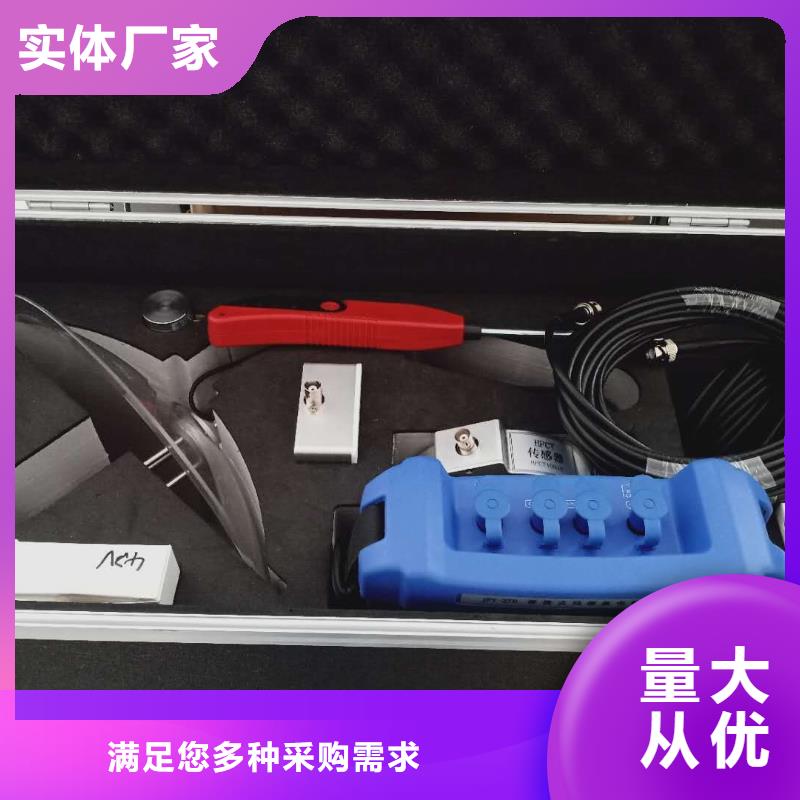

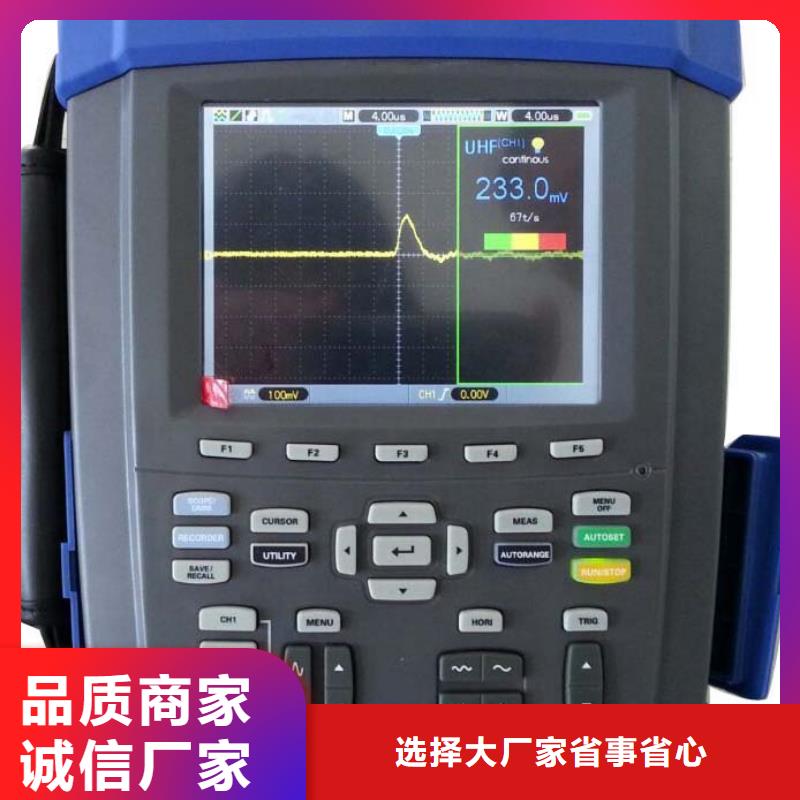

阿拉善局部放電檢測儀歷史記錄查看點擊【歷史記錄】鍵，可以進入保存數據界面，記錄包含每條數據的所有圖譜以及記錄類型同步方式設備名稱任務編號、時間、單位局放值背景以及背景閾值所有詳細信息。通過操作按鈕可以對歷史記錄進行一系列操作。 外同步的使用在現場試驗時，為了得到穩定而且準確的相位，可以采用外同步觸發方式，在系統設置里，將觸發方式改成外同步，將無線同步發射器接到試驗電源上，點擊運行，此時放電相位為穩定而準確的相位。注意：無線同步連接試驗電源時，應嚴格按照LNE的表示進行接線。傳感器的使用?TEV傳感器TEV傳感器能夠感應出開關柜金屬柜體上的暫態電壓形成一定的高頻感應電流。使用時將TEV傳感器緊貼在金屬柜體上。TEV傳感器?非接觸式超聲傳感器使用非接觸式超聲傳感器是對發生局放時在空氣中傳播的超聲波進行檢測。要求放電源與傳感器之間必須有良好的空氣路徑，對于封閉良好，無氣孔及空氣間隙的開關柜將無法檢測。使用時將傳感器吸附在開關柜體上，防止超聲移動產生干擾信號，并將超聲探頭對準設備的縫隙處進行檢測。非接觸式超聲傳感器?接觸式超聲傳感器接觸式超聲傳感器使用時在超聲傳感器上涂抹耦合劑，將傳感器放到傳感器支架內，并用繃帶固定在GIS上的被測位置。

阿拉善局部放電檢測儀非接觸超聲波法局部放電發生后，會產生電磁波沿開關柜內表面傳播，并通過開關柜縫隙輻射出去然后沿開關柜外表面傳播，對地形成持續時間很短的對地電壓，通過監測這個信號及信號的幅值頻次等來判斷開關柜是否由局部放電發生，這就是法監測局放原理；其監測機理如下圖所示TEV檢測機理 超聲波法組合電器、變壓器內部產生局部放電信號的時候，在放電的區域中，分子間產生劇烈的撞擊，這種撞擊在宏觀上表現為一種壓力。由于局部放電是一連串的脈沖形式，所以由此產生的壓力波也是脈沖形式的，即產生了聲波。局部放電源一般較小，一般為點聲源。局部放電產生的聲波頻率在101-107Hz數量級范圍，即為超聲波（聲音頻率超過20kHz范圍的稱為超聲波）。超聲波傳感器分成兩種，一種為接觸式（壓電式）超聲波傳感器（AE） 一種為開放式（敞開式）超聲波傳感器，接觸式傳感器是將傳感器貼在電力設備表面，檢測局放產生的超聲波信號在電力設備表面金屬板中傳播所感應的振動現象，主要用于GIS、變壓器、電纜等密封性電力設備的局放檢測，但這種檢測方式容易受到外界聲音及電力設備運行過程中自身振動的干擾。開放式超聲波傳感器是檢測放電產生的超聲波信號在空氣中傳播時的振動現象，用于檢測電力設備與傳感器間有空氣通道（如開關柜及戶外的電力設備）的局放檢測，這種檢測技術能夠利用外差技術將超聲波信號轉換成人耳可聽到的聲音信號，通過局放的特征聲音，能夠更好的判斷局放存在（不受干擾影響）和定位。

<阿拉善>天正華意電氣設備有限公司
超聲波局部放電巡檢儀阿拉善

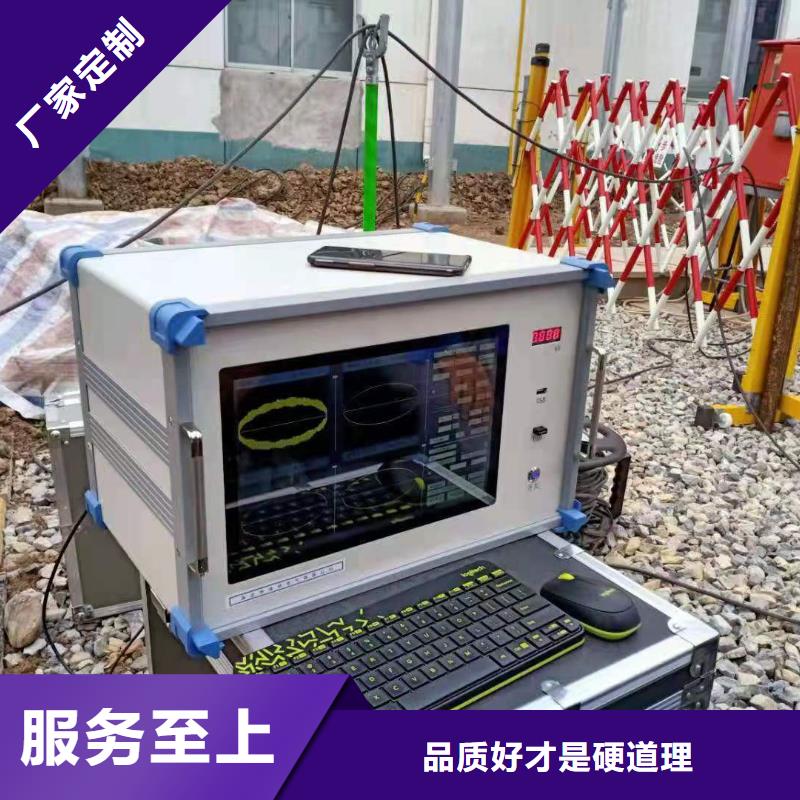

阿拉善局部放電檢測儀在試驗電壓下產生局部放電時，經耦合電容Ck產生脈沖電流，由輸入單元拾取得脈沖信號。經低噪聲前置放大器放大、濾波放大器選擇所需頻帶及主放大器放大（達到所至需幅值）后，在示波屏的橢圓掃描基線上產生可見的放電脈沖，同時也送脈沖峰值表顯示其峰值。時間窗單元是選取試驗電壓每一周期內脈沖峰值表的一段工作時間；并在這段工作時間內將示波屏的相應顯示區加亮，它可以避開固定相位的干擾，這是常規的放電量測試方法。用JZF型校正脈沖發生器注入試品CX——已知電量時，調節放大器細調旋鈕使放電量表顯示的值與注入電量一致，就可以在加電壓試驗時直接在表上讀出被測放電量，無須進行計算，十分方便。試驗電壓表經電壓表電阻R產生試驗電壓過零標志訊號，可在示波屏上顯示零標脈沖，試驗電壓大小可由KV表顯示。結構性說明本儀器為臺式機箱結構，儀器操作面分前面板及后背板兩部分，各調節元件的位置見圖二所示。儀器上、下蓋板均可折卸，以便維修。儀器內六塊印刷線板QF（前放）、ZF（主放）、FJ1、FJ2（峰檢）、WY（電源板）及XS（顯示單元）均為插拔式。儀器采用液晶顯示器，并從電路設計上挖掘潛力，終使JF－2010多通道成為一種功能多樣，使用方便的真正小型化局部放電檢測儀。

超聲波局部放電巡檢儀阿拉善

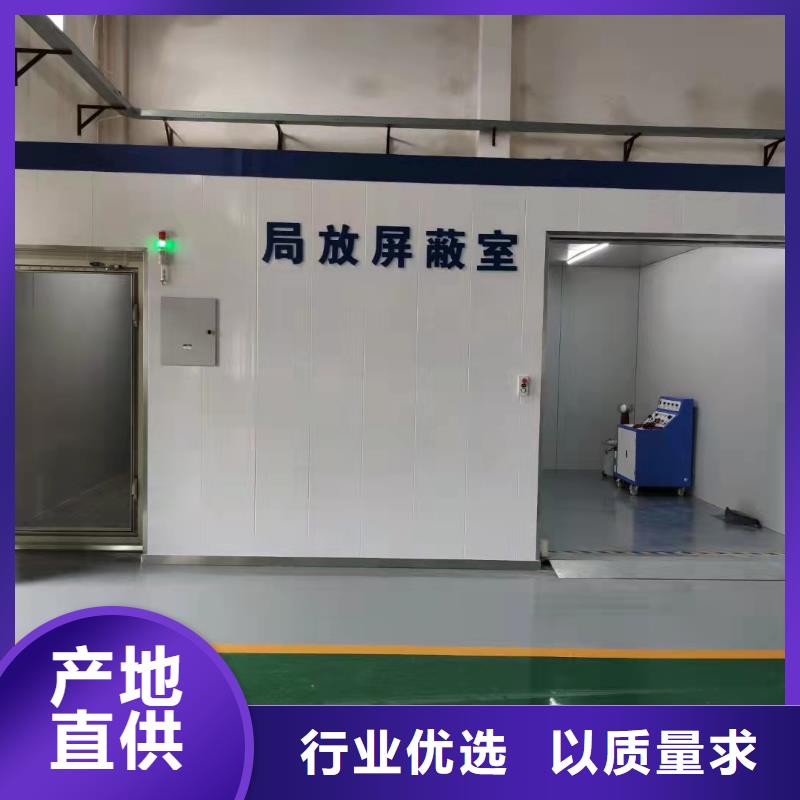

阿拉善局部放電檢測儀概述 隨著社會的進步，科學的發展，人類對能源的需求愈來愈大，由于電力在人們生活當中是不可缺少的一份重要的資源，從而促進電力工業的迅猛發展。隨著網絡電壓的提高和新的生產工藝、技術對性試驗放在了議事日程上。為了增加輸出發配電設備的使用壽命，現對一些設備提出了局部放電試驗的要求。為了適應不同的電壓等級，不同容量的電力設備進行工頻電壓試驗，我廠制造各種規格的工頻無局部放電試驗變壓器及其成套裝置，用戶根據需求自行選擇。從結構型式上分可分為：單相鐵殼式、單相鐵殼串級式、單相絕緣筒外殼式和單相絕緣筒外殼串級式四種。單相鐵殼式一般適用于電壓容量較低且便于攜帶或電壓容量較大固定式，但對局部放電量要求較低的場合；單相絕緣筒式一般適用于對局部放電量要求較高；電壓不太高，且比較固定使用的場合，單相絕緣筒式、串級式，主要適用于對局部放電要求較高、電壓高、容量大或電壓容量大便于攜帶的場合，以上四種型號供用戶根據不同要求自行選擇。

---
