烏蘭察布三相標準功率源 頻率表半自動校驗在圖9中按“5”鍵，選擇儀表類型為頻率表，此時屏幕上部顯示頻率信息輸入欄。 把光標切到相應信息欄目，輸入數值即可。按“▲”、“▼”鍵，切到“頻率范圍”欄時，按“?”鍵可在“45～55Hz”、“46～54Hz”、“47～53Hz”、“48～52Hz”、“49～51Hz”等頻率范圍中選擇；“基值”是計算誤差時的分母值（設被檢頻率表的頻率范圍45～55HZ，基值可能是55-45＝10，也可能是50）；在校驗點數欄輸入校驗點數，完成輸入后按“OK”鍵，顯示如圖12所示。如果出現錯誤提示，可重新輸入正確參數后再按“OK”鍵。“?：下降”表示當前處于上升試驗狀態，按“?”鍵則變為下降試驗狀態，上升、下降狀態可來回切換。電壓值 下降 ? ：存儲 圖12以45～55Hz頻率表，校驗點數為11為例，輸入上述參數后按“OK”鍵裝置自動進入分格點，頻率值輸出在差點標準值的0.25Hz位置，用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點誤差；此時裝置自動進入順序第二點的校驗，光標在第二點位置，裝置頻率值輸出在差第二點標準值0.25Hz位置，用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示第二點誤差。依此類推上升完成一個校驗點(55Hz) 校驗后，裝置頻率值輸出至55.25Hz位置，裝置自動進入做下降誤差狀態，用“1～5”鍵配合“6”鍵調節（下降）輸出電量使被檢儀表指針對準一個校驗點，按“OK”鍵示此點誤差，同時顯示變差；然后裝置自動進入倒數第二點（即54Hz）的校驗，光標在倒數第二點位置，裝置頻率值輸出至54.25Hz位置，用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點誤差和變差，依此類推。

<烏蘭察布>天正華意電氣設備有限公司

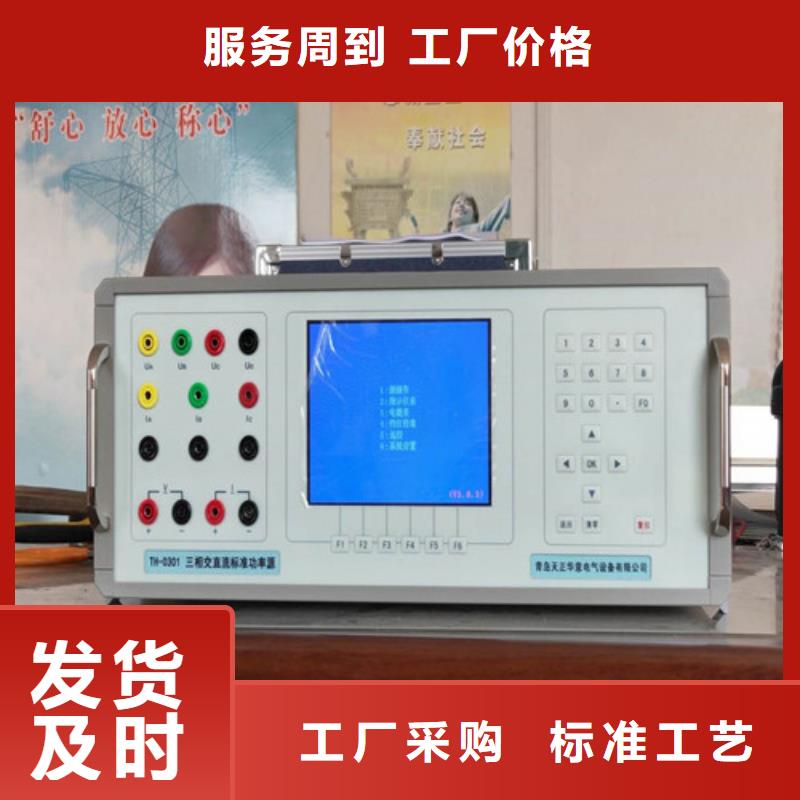

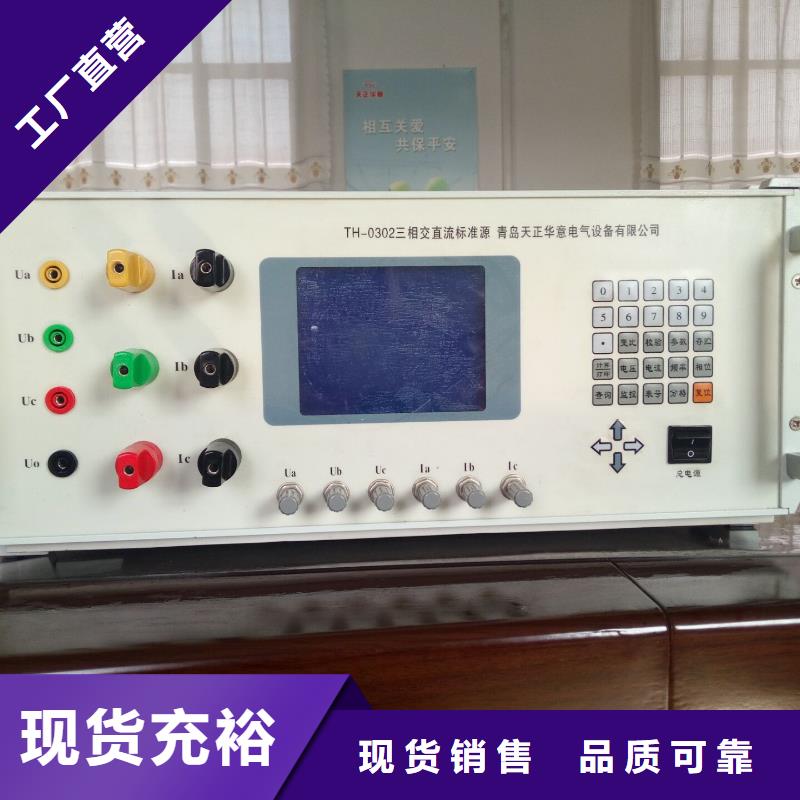

烏蘭察布三相標準功率源 面板和后板 面板布置見圖1，后板布置見圖2圖14．1面板接線端說明：“UA”、“UB”、“UC”接線端：分別為A、B、C相交流電壓輸出高端。“UO”接線端：為A、B、C相交流電壓輸出公共低端。“IA”、“IB”、“IC”接線端：分別為A、B、C相交流電流輸出端。其中黃、綠、紅色接線端分別是A、B、C相交流電流輸出高端；對應的黑色接線端為A、B、C相交流電流輸出低端。“V”接線端：為75V、150V、300V、500V、1000V直流電壓檔位輸出端（75mV直流電壓檔位輸出端，在后板上）。“I”接線端：為直流電流輸出端。4．2面板按鍵說明：液晶顯示器屏幕下方的六個按鍵： 為復合鍵，其按鍵功能由當時的屏幕顯示確定。“0～9”： 數字鍵，還可配合顯示屏中的各種提示使用。“·”： 小數點鍵，配合數字鍵使用。“F0”： 電壓、電流的快捷鍵。“、、、”： 除作為方向鍵外，主要配合顯示屏中各種提示使用。“OK”： 確認鍵。“清零”： 使所有輸出電壓、電流降為零。“返回”： 使當前界面回到上一界面；還在檢定過程中作中止鍵使用。“復位”： 使裝置恢復到開機初始狀態。4．3后板布置說明：“光電采樣輸入”五芯插座：為電能表的電能脈沖通過光電采樣器或電子電能脈沖測試線輸入到裝置里的輸入接線端。“電能脈沖輸出”兩芯插座：為裝置的電能低頻脈沖輸出接線端。“75mV輸出”四芯插座：為直流電壓75mV檔的輸出端。“IA”、“IB”、“IC”的重輕載開關：分別為A、B、C相交流電流的重輕載開關。開關切到“重載”時，交流電流各檔位以輸出容量輸出。開關切到“輕載”時，交流電流各檔位的輸出容量約是重載時的一半。“市電100V輸出”接線端：為不可調節的市電100V交流電壓輸出端。 “USB”接口插座：為與電腦通訊的USB接口，不得作為它用。“”接線端：大地接線端。

指示儀表校驗臺烏蘭察布

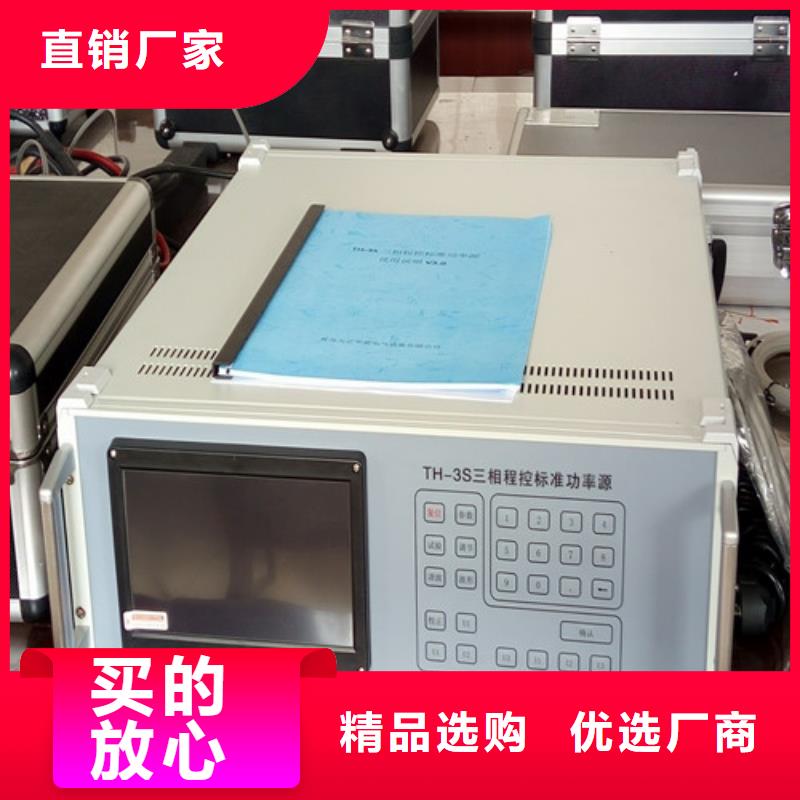

烏蘭察布三相標準功率源 主菜單開機后液晶顯示器出現圖3所示主菜單畫面，根據主菜單提示，按液晶顯示器右邊數字鍵進入相應子菜單。1：源操作2：儀表校驗3：校準圖諧波 ▼：電量 ▲：送數方式 ?：量程圖45．3 交流源操作 在主菜單中，按鍵進入“源操作”界面，在“源操作”界面中按“1”則顯示如圖4。在這里，可根據需要對交流源輸出進行設置。圖的表格部分（輸出檢測）顯示內置標準所測得的電壓、電流、頻率值；電壓、電流的量程；送數方式的狀態。圖的表格下部分用于設置電壓、電流幅值；設置輸出量程；設置各次諧波幅值、角度；設置頻率。圖的底部為操作提示。通過顯示器右邊的按鍵根據提示可選擇不同的操作對象和操作方式。需要注意的是：當交流電壓（電流）的檔位為mV（mA）檔位時，只能對交流小電壓、電流信號設置，不能對交流大電壓、電流信號進行設置。交流電壓、電流的檔位為V、A檔位時，只能對交流大電壓、電流信號進行設置，不能對交流小電壓、電流信號進行設置。例：如需設置電壓輸出150V；電流輸出1.5A；頻率55Hz。具體操作如下：開機后進入源操作界面默認電壓、電流檔位為100V、5A；送數方式為“步進”。⑴在電壓狀態按“?”鍵進入量程切換，再按“?”鍵可循環翻看屏下部顯示各電壓量程信息，根據屏下部顯示，按“7”鍵切換當前量程為200V檔 切換后裝置自動回到電壓幅值升降狀態，此時可“1～5”鍵配合“6”鍵調節輸出電壓至150V（“1～5”鍵為步進鍵，“6”鍵為上升與下降的切換鍵）。

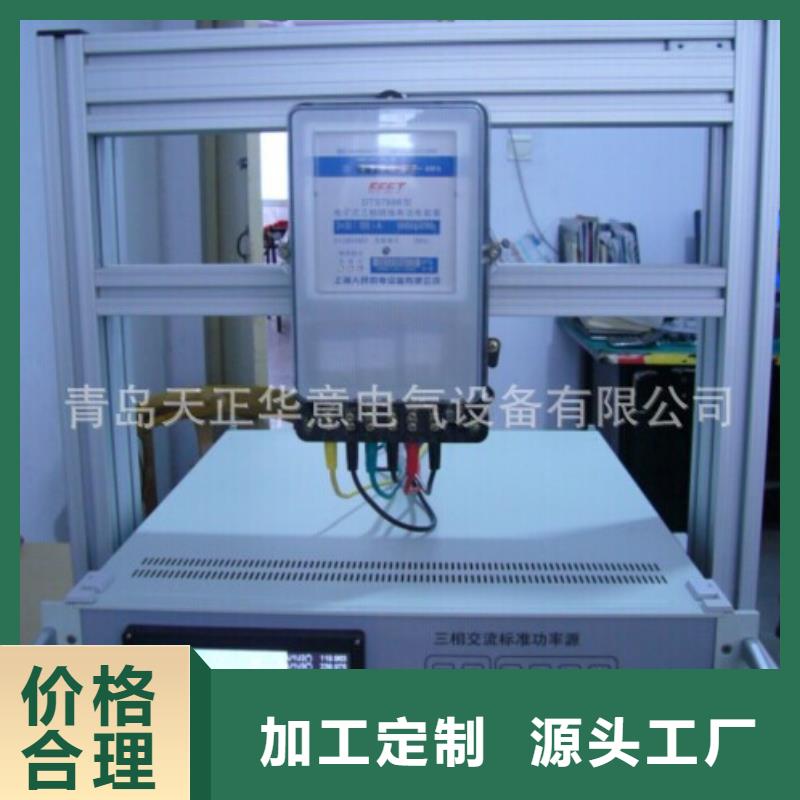

烏蘭察布三相標準功率源 本裝置是應市場需求依據電網公司Q/GDW1826-2013《直流電能表檢定裝置技術規范》、JJG842-1993《直流電能表檢定規程》而研制生產的新產品，本裝置的輸出電壓可到800V輸出電流可到120A，并能連續長期工作。裝置設有USB，可由PC進行操作，工作穩定可靠。顯示器采用5.7英寸彩色液晶屏，圖表字符顯示清晰。2功能及特點2.1裝置由直流電壓標準源、直流電流標準源組成直流功率源具備校準功能能根據外接標準的示值 修正標準源的輸出值。2.2可檢直接接入式和外附分流器式直流電能表、直流電壓表、直流電流表、直流功率表。2.3可實現直流電能表的全自動和單點手動檢定.可校驗項目有:基本誤差、起動試驗、潛動試驗、日計時誤差。2.4 設有大容量非易失存儲器可存儲1000塊被檢表的原始數據以供查詢和上傳。

<烏蘭察布>天正華意電氣設備有限公司
<烏蘭察布>天正華意電氣設備有限公司 指示儀表校驗臺烏蘭察布

烏蘭察布三相標準功率源 頻率表半自動校驗在圖9中按“5”鍵，選擇儀表類型為頻率表，此時屏幕上部顯示頻率信息輸入欄。 把光標切到相應信息欄目，輸入數值即可。按“▲”、“▼”鍵，切到“頻率范圍”欄時，按“?”鍵可在“45～55Hz”、“46～54Hz”、“47～53Hz”、“48～52Hz”、“49～51Hz”等頻率范圍中選擇；“基值”是計算誤差時的分母值（設被檢頻率表的頻率范圍45～55HZ，基值可能是55-45＝10，也可能是50）；在校驗點數欄輸入校驗點數，完成輸入后按“OK”鍵，顯示如圖12所示。如果出現錯誤提示，可重新輸入正確參數后再按“OK”鍵。“?：下降”表示當前處于上升試驗狀態，按“?”鍵則變為下降試驗狀態，上升、下降狀態可來回切換。電壓值 下降 ? ：存儲 圖12以45～55Hz頻率表，校驗點數為11為例，輸入上述參數后按“OK”鍵裝置自動進入分格點，頻率值輸出在差點標準值的0.25Hz位置，用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點誤差；此時裝置自動進入順序第二點的校驗，光標在第二點位置，裝置頻率值輸出在差第二點標準值0.25Hz位置，用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示第二點誤差。依此類推上升完成一個校驗點(55Hz) 校驗后，裝置頻率值輸出至55.25Hz位置，裝置自動進入做下降誤差狀態，用“1～5”鍵配合“6”鍵調節（下降）輸出電量使被檢儀表指針對準一個校驗點，按“OK”鍵示此點誤差，同時顯示變差；然后裝置自動進入倒數第二點（即54Hz）的校驗，光標在倒數第二點位置，裝置頻率值輸出至54.25Hz位置，用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點誤差和變差，依此類推。

<烏蘭察布>天正華意電氣設備有限公司 指示儀表校驗臺烏蘭察布

烏蘭察布三相標準功率源 數據采集“數據采集”是將裝置內存儲的儀表信息、數據上傳到電腦中進行查詢、打印及保存，分為以下幾個部分： （1）讀取數據進入“數據采集”界面，點擊“讀取數據”按鈕后。上位機程序會將裝置內存儲的所有被校信息、數據讀出來，并顯示在“信息”框里。“信息”框里所選表的數據在“數據”框中顯示。表數量多時，讀取時間長，請耐心等待。上傳至“信息”框中的信息，可以修改。（2）輸入校驗輔助信息儀表的信息、數據讀取后，可先在“信息”框中，點擊需輸入校驗輔助信息的儀表，再在“校驗輔助信息”框中輸入或選擇儀表的各項校驗輔助信息，確定無誤后，點擊“保存當前表”或“保存所有表”按鈕進行臨時存儲并在“信息”框中對應欄中顯示出來。（3）存儲儀表的信息、數據讀取完，并輸入好檢定輔助信息后，若要保存到電腦里時，可以一塊、多塊、全部形式，點擊“保存所選的表”按鈕，進行保存。6．6數據管理“數據管理”界面中包括“信息查詢”、“信息表”、“數據”三個信息框和九個功能按鈕，可對儀表數據分別進行修改、刪除、查詢、打印功能。數據管理可以在未與裝置通訊的狀態下，進行修改、刪除、查詢、打印功能操作。信息查詢“信息查詢”框中包括被檢儀表的各項參數信息和校驗輔助信息。在對應欄中輸入、選擇已知信息后，點擊“查詢”按鈕，將在“信息表”框中列出符合查詢條件的所有儀表。點擊“數據刷新”按鈕后，“信息表”框中將列出數據庫內所有的儀表。信息表“信息表”框中會顯示出符合查詢條件的所有儀表。“信息表”框中所顯示儀表信息可以直接更改，并直接保存所更改的信息。在“信息表”框中可以選擇需刪除、打印的儀表。

<烏蘭察布>天正華意電氣設備有限公司 指示儀表校驗臺烏蘭察布

烏蘭察布三相標準功率源 操作說明5．1注意事項：＊ 裝置電源線的地線端或裝置后板的“”大地接線端要可靠接地。＊ 裝置開機通電后，人體不得觸摸裝置接線端、測試線的金屬部分。＊ 裝置開機通電后，裝置后板的“市電100V輸出”接線端即有市電100V交流電壓輸出，請謹慎操作，以免電擊。僅作校同步表時使用。＊ 進行電表檢測前，通電預熱至少20分鐘。關機后至少30秒再開機。＊ 電壓輸出不能短路，電流輸出不能開路。手動切換電壓或電流檔位時，需先將電壓或電流降為零，然后再切換檔位。＊ 裝置的直流電流輸出低端不能與裝置的交流電壓、直流電壓輸出低端共地。因此在使用直流電流時，請將被檢表或標準表與裝置的交流電壓、直流電壓輸出端連接線斷開，以防止因被檢表或標準表內部電路原因而使裝置的直流電流輸出低端與裝置交流電壓、直流電壓輸出低端共地，造成直流電流輸出不準確。＊ 使用直流電壓75mV檔位輸出時，需用專用四芯測試導線，輸出端在后板上（裝置送上級部門檢測時，此線必須攜帶）。＊ 裝置在檢定接線方式為三相三線的表時，被檢儀表的B相電壓輸入端接裝置電壓的公共端Uo。裝置檢測交流單相表時，被檢儀表輸入端接裝置的A相輸出端。＊ 裝置檢定交流電流輕負載表時，請將后板【重載/輕載】開關向下切換到“輕載”（切到“重載”時裝置交流電流輸出為輸出容量；“輕載”時輸出容量約是重載時的一半）。＊ 如遇裝置工作時發出持續的蜂鳴聲，或電壓、電流升不起來時，須關機檢查。＊ 按“存儲”后數據存儲未結束時，不可“復位”或中斷電源，以免數據遭到破壞！＊ 進行初始化時，不可“復位”或中斷電源，以免數據遭到破壞！＊ 關機的順序是先將電壓、電流信號退到零，再撳電源開關。

<烏蘭察布>天正華意電氣設備有限公司

烏蘭察布三相標準功率源 操作說明注意事項：＊ 裝置電源線的地線端或裝置后板的“”大地接線端要可靠接地。＊ 裝置開機通電后，人體不得觸摸裝置接線端、測試線的金屬部分。＊ 進行電表檢定前，通電預熱至少20分鐘。關機后至少30秒再開機。＊ 電壓輸出不要短路，電流輸出不要開路。＊ 若要改變電壓或電流量程，先降電壓或電流為零。＊ 由于交直流大小電壓、電流分不同的輸出端，因此校表時請注意接線。＊ 校驗交直流mV表必須使用專用五芯頭測試線（裝置送上級部門檢測時，此線必須攜帶）。＊ 校驗交直流uA、mA和電阻表必須使用專用兩芯屏蔽測試線（裝置送上級部門檢測時，此線必須攜帶）。校驗交流mA表時，為增強抗干擾能力，請將交流mA輸出低端與裝置外殼相連。＊ 點頻方波輸出必須使用專用兩芯頭測試線（裝置送上級部門檢測時，此線必須攜帶）。＊ 外接數字式電阻表的正、負極與裝置電子電阻箱正、負輸出端連接時，應正接正、負接負，不要接反。＊ 外接指針式電阻表的正、負極與裝置電子電阻箱正、負輸出端連接時，應正接負、負接正，不要接錯。＊ 在使用電子電阻箱時，測試電流不得超過各量程允許輸入電流值（見附錄）。個別進口標準表對電子電阻箱各量程進行檢測時，會超過允許輸入電流值，測量不準確。建議使用惠普的HP-34401A型表進行電阻檢測。＊ 如遇裝置工作時發出持續蜂鳴聲，或幅值升不起來，須關機檢查。＊ 關機的順序是先按“清零”鍵再撳電源開關。5．1 各按鍵及旋轉編碼器的作用“0～9”： 數字鍵，還可配合顯示屏中的各種提示使用。

<烏蘭察布>天正華意電氣設備有限公司
指示儀表校驗臺烏蘭察布

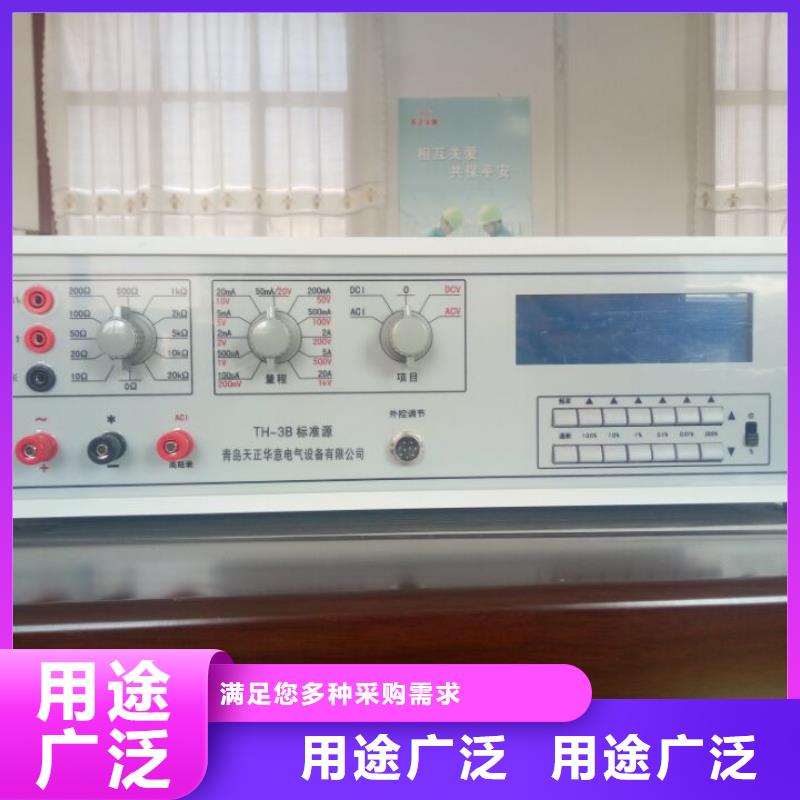

烏蘭察布三相標準功率源 如需設置電阻輸出18kΩ，具體操作如下：開機后進入源操作界面默認電阻量程為0～200Ω；送數方式為“步進”。⑴按“?”鍵進入量程切換狀態后，再按“?”鍵可循環翻看屏幕下部顯示各電阻量程信息，根據屏幕下部顯示按“3”鍵切換當前量程為0～20kΩ切換后裝置自動回到幅值升降狀態，此時可直接用“1～5”鍵配合“6”鍵調節輸出電阻至18kΩ（“1～5”鍵為步進鍵，“6”鍵為上升與下降狀態的切換鍵）。⑵也可按“▲”鍵切換當前的送數方式為“百分送數”狀態（循環狀態為“步進”→“百分送數”），在“百分送數”狀態下直接在“送數值”欄中輸入所需值“90.0”后，再按“OK”鍵，裝置即一步到位輸出電阻值18kΩ。在對指針式電阻表進行校驗時，請按下列方式操作：⑴ 外接指針式電阻表的正、負極與裝置電子電阻箱正、負輸出端聯接時，應正接負、負接正，不要接錯。⑵ 在校指針式電阻表的“×1”量程時，請將裝置電子電阻的量程切到“0～200Ω”上，調節輸出電阻，進行“×1”量程的中值電阻校驗。⑶ 在校指針式電阻表的“×10”量程時，請將裝置電子電阻的量程分別切到“0～200Ω”上量程，調節輸出電阻，進行“×10”量程的電阻校驗。⑷ 在校指針式電阻表的“×100”量程時，請將裝置電子電阻的量程切到“0～2kΩ”上，調節輸出電阻，進行“×100”量程的中值電阻校驗。⑸ 在校指針式電阻表的“×1k”量程時，請將裝置電子電阻的量程切到“0～20kΩ”上，調節輸出電阻，進行“×1k”量程的中值電阻校驗。⑹ 在校指針式電阻表的“×10k”量程時，請將裝置電子電阻的量程切到“0～200kΩ”上，調節輸出電阻，進行“×10k”量程的中值電阻校驗。⑺ 在校指針式電阻表的“×100k”量程時，請將裝置電子電阻的量程切到“0～2MΩ”上，調節輸出電阻，進行“×100k”量程的中值電阻校驗。在對數字式電阻表進行校驗時，外接數字式電阻表的正、負極與裝置電子電阻箱正、負輸出端聯接，應正接正、負接負，不要接反。根據所校的電阻值選擇好裝置電子電阻箱的量程，調節輸出電阻進行電阻校驗。
