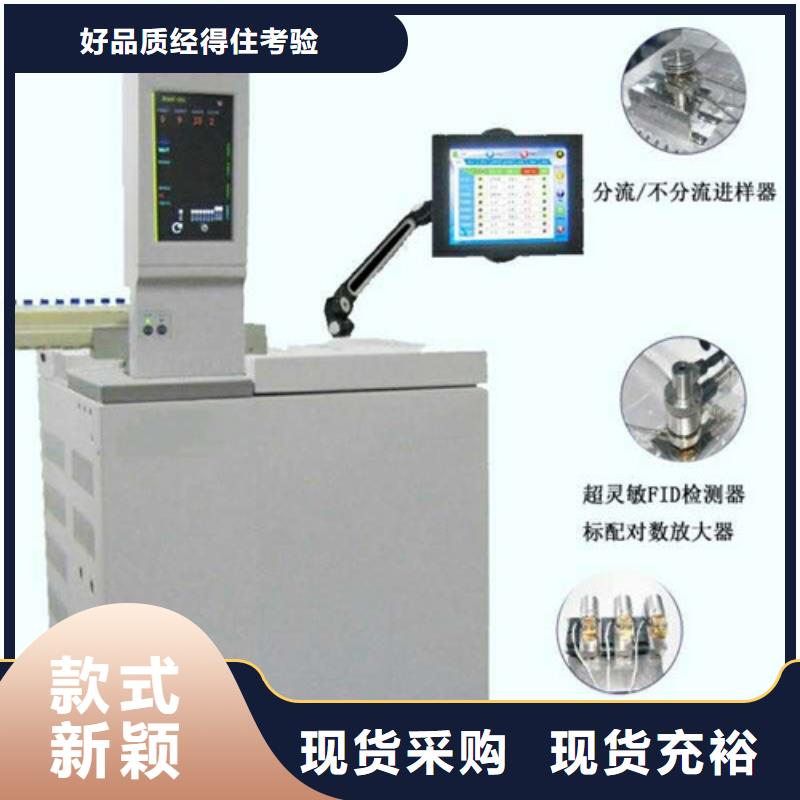

澳門變壓器油色譜在線監測系統氫焰檢測器結構（FID）變壓器油色譜儀氫焰檢測器結構如圖二十二所示：圖二十二 變壓器油色譜儀氫焰檢測器結構1、收集筒 2絕緣瓷環3.極化電壓環 噴嘴4.信號線5.基座 6.加熱塊由于檢測器采用根部加熱，一般不會發生冷凝現象，柱子可直接插到噴嘴根部，以減小柱后死體積。二、FID微電流放大器電原理方框圖 見圖二十三圖二十三 FID微電流放大器電原理方框圖變壓器油色譜儀FID板連線見下圖三、使用注意事項：1、應嚴格注意氣路清潔。2、放大器必須良好接地。3、載氣、氫氣、空氣氣路穩壓閥，出廠時都已定值，如要改變，調節方法如下：（1）載氣：N2，減氣閥開至0.4Mpa，把穩流閥全打開，調節穩壓閥，使壓力表指示在0.30Mpa，然后根據需要調節各自穩流閥。（2）H2氣路：減壓閥開至0.25Mpa，把針形調節閥全打開，調節穩壓閥，使壓力表指示在0.20Mpa，然后根據需要調節各自的針形調節閥。（3）空氣氣路：減壓閥開至0.4Mpa，把穩流閥全打開，調節穩壓閥，使壓力表指示在0.20Mpa，然后根據需要調節穩中有各自的針形調節。4、等到柱溫和汽化溫度基本穩定后，方可通氣點火，FID必須使用N2、H2和空氣三種氣體，同時調節到適當的流速上。N2、H2、空氣流速讀?。篘2流速通過面板壓力表顯示。H2和空氣流速可壓力表指示從儀器流量曲線圖中查得。N2流速和H2流速比值一般為1：0.95，H2流速和空氣流速比值一般為1:10，靈敏度較佳，基流小?？傊鬟^噴咀的總流速應小于100ml/min左右較佳。5、要求檢測器溫度比柱溫要400C，這樣氫焰檢測室根部與柱室溫度相近，防止樣品冷凝。6、如果以H2作載（這樣便可兼作燃氣）時，應在原氫氣氣路中通入合適的氮氣，防止靈敏度下降，確保定量準確度。7、未安裝色譜柱前，嚴禁接通H2，否則會造成柱室里充滿氫氣，開機后會引起爆炸，一定當心！ 。

澳門變壓器油色譜在線監測系統 承諾與服務公司銷售的產品 質量和售后服務實施方案說明如下：1、 交貨及安裝：到貨前一星期，服務方向用戶提供相應的安裝、調試要求，需方配合完成準備工作。2、 保修期內服務承諾儀器的保修期為：12個月。在保修期內，關于儀器設備的所有服務全部免費（由于操作人員不按照正確使用方法或擅自改裝儀器設備及各種人為因素或不可抗拒等外來因素造成的損壞除外）。若在保修期內儀器本身因質量缺陷發生損壞，免費為用戶維修及更換零配件或更換儀器。3、 保修期外服務承諾在接到需方的服務申請后，賣方須在接到買方通知后的12 小時內通過電話、傳真等方式向買方提供解決辦法，若故障仍不能排除，則賣方應在72 小時內安排人員到現場處理，并及時解決完畢。4、 服務范圍本服務計劃所指服務包括儀器設備整機、隨機配件和工具、工作軟件、文件、電腦及系統軟件的維修、更換、升級、維護、安裝調試、驗收及培訓等涉及儀器設備正常工作的所有相關事宜。5、 產品培訓在進行儀器設備安裝時，由工程師對用戶使用人員進行免費崗位培訓，內容主要包括儀器設備的基本原理、結構、基本操作、維護知識及應用， 注意事項1.本儀器必須使用穩定的220V交流電源，儀器在安裝和使用過程中必須有良好的獨立接地！這樣做一是保證操作者的，二是屏蔽外界的強磁場干擾，以利于儀器更加穩定的工作。

<澳門>天正華意電氣設備有限公司 澳門絕緣油酸值測定儀可定制廠家

澳門變壓器油色譜在線監測系統系統氣密性檢查程序；氣源接通后，由減壓閥給定壓力0.4MPa，在步檢查無問題的前體下，進行下一步打開儀器主機機箱蓋板，松開相應氣路緊固壓帽，將氣路接線端用盲堵頭封閉，并保證出氣口的氣密性。打開儀器前面板的控制閥，讓系統充氮氣到0.32Mpa，讓氣體平衡2分鐘后，關閉減壓閥。觀察氣路面板壓力表相應壓力的壓力變化，10分鐘后壓力若有顯著變化，則說明系統有漏氣，需要進行檢漏試驗。其檢漏方法同上。檢漏過程中一定要盡量少的使用漏液，檢漏后必須及時檢漏液以防污染氣路系統。儀器出廠前系統氣密性經過嚴格試驗，儀器啟動前此項不是必做項目。只有確切系統有故障，或更換氣路部件方可進行此試驗。6、通電前的檢查檢查電源接線是否正確；檢查氣路連接是否完整，并檢查氣體種類是否與要求相符；檢查鋼瓶是否固定，減壓閥的壓力范圍是否符合要求；檢查并熟悉儀器整體結構。鍵盤設定方法、各項控制開關、氣路系統，并參照本說明書的有關章節熟悉每個氣體流量調節閥的作用及調節方法。當氣源使用鋼瓶供氣時，每個鋼瓶必須裝配一個氣體減壓閥，以將高壓氣體減到所需的壓力值，減壓閥只能使用一種氣體，不得混用。一般鋼瓶貯存的氣體壓力為15、20、30Mpa三種。其中常用的為15Mpa的氣體鋼瓶，鋼瓶氣的容量為40升左右。由于鋼瓶內部氣體壓力比較大，所以使用時一定要注意。必須嚴格遵守有關鋼瓶的使用規則。使用鋼瓶氣的優點是種類齊全，壓力穩定、氣體純度高、安裝容易、更換方便。缺點是某些城市供應比較困難，運輸麻煩且價格比較高。

<澳門>天正華意電氣設備有限公司 澳門絕緣油酸值測定儀可定制廠家

澳門變壓器油色譜在線監測系統 檢測器控制界面FPD的靈敏度為0到3靈敏度、NPD的靈敏度為0到3，0靈敏度、在運行不同的檢測器時，必須選擇相對應的極性、電流、量程的值。具體的輸入方法：同上述一樣，將光標移至你將要的極性、電流或量程的位置依次按《數字》＋《確認》鍵即可。在此狀態欄〡溫控〡檢測器〡事件〡程序升溫〡輔助功能〡，按右移光標鍵《 》，光標移至《事件》欄上，然后按《確認》鍵，則顯示屏變為圖[十五]界面。此界面為事件控制設置，事件分均設有5開5關?？蛇M行全部設置，例如電磁閥的開關來控制六通閥的自動進樣、切換等。控制分流/不分流時，初始設置 要均設為：開5關，時間是累加的。 事件控制設置界面 程序升溫界面按《Menu》鍵后，將光標右移至《程序升溫》欄上，再按《確認》，則顯示屏顯示界面。即為程序升溫界面。如圖0狀態為恒溫狀態（即初溫溫度恒定狀態）。程序升溫階數共8階，恒溫度，時間范圍，升溫速0~40℃在程序升溫工作狀態中，界面上將顯示 數字/數字、 數字/數字或 數字/數字符號，其中 表示處于恒溫狀態， 表示處于升溫狀態， 表示處于降溫狀態，數字/數字：上面的數字表示現所處的階數，下面的數字為程序升溫的總階數。柱恒溫箱程序升溫曲線見分別為階、第n階綜溫溫度，T0為初溫溫度。分別為階、第二階第n階終溫溫度恒定時間，t0為初溫溫度恒定時間。分別為階、第二階第n階升溫速率。設置好升溫速率、恒溫溫度、恒溫時間后，按《START》鍵啟動程序，或按兩次《Menu》鍵狀態欄顯示〡啟動程序〡停止程序〡查看/報警，再按《確定》鍵啟動程序 程序升溫曲線再按《Menu》鍵，狀態欄顯示〡溫控〡檢測器〡事件〡程序升溫〡輔助功能〡，將狀態欄的光標，移至《輔助功能》欄，并按確定鍵《確定》，則狀態欄顯示〡用戶配置〡儀器參數〡保護溫度〡秒表〡，此時光標處于《用戶配置》欄，再按確定鍵《確定》后，則顯示界面，即輔助功能界面。在此可重新設子置時間和日期。鍵盤音的設置：0~99

澳門變壓器油色譜在線監測系統系統運行確認系統連接正常后即可執行系統的正常運行操作。在系統的初始化設定中，用戶可以結合實際情況進行采樣時間的設定。數據自動采集、檢測周期，系統默認為每24小時/次。本系統小檢測周期為2小時/次、檢測周期為30天/次。初始安裝運行可點擊采樣開始鍵實現隨機采樣。5.5日常維護1、檢查系統運行程序是否處于正常運行狀態。正常運行狀態是指運行程序未被不正常關閉、系統通信正常，能獲得正常的日常監測數據等。2、檢查供電是否正常。供電正常指主電源、220V交流電源常開狀態。3、檢查取油/回油管與變壓器連接處是否有泄漏異常。4、檢查載氣壓力指示是否正常。壓力指示分別為：減壓閥氣瓶總壓力指示應在5.0Kg/cm2以上，如低于該壓力需及時更換新的載氣；一級減壓后，調試時已將壓力設定在3.5-4.0Kg/cm2范圍內，無論是否更換載氣，此壓力范圍應保持不變。二級減壓指示指的是現場主機上的壓力表指示，此壓力應在1.8-2.0Kg/cm2，調試完畢后，此壓力不允許再次調節，否則將影響系統正常運行。5、載氣更換規程。更換載氣請關閉載氣瓶總閥?？傞y關閉后，卸下一級減壓閥出口的不銹鋼連接管并放空壓力，然后卸下減壓閥。新載氣到位后，裝好減壓閥，將不銹鋼管連接到一級減壓閥出口，按上述要求調節好壓力。5.6系統調試1、現場設備安裝完畢，經系統檢查無異常后，可進入調試階段；2、對現場主機送電；3、打開載氣瓶總閥門，調節減壓閥調節柄，使減壓閥二級表壓力在3.5-4.0Kg/cm2左右；4、檢查現場主機面板壓力顯示，壓力表指示值應在1.8-2.0Kg/cm2左右；5、實現現場主機與過程層網絡的通訊連接。調用調試程序，使系統進入載氣管路置換清掃過程，總共需耗時約30分鐘；6、油路、氣路檢漏。系統正常運行必須保證全系統無泄露；7、退出調試程序。使系統進入正式采樣運行。

<澳門>天正華意電氣設備有限公司 澳門絕緣油酸值測定儀可定制廠家

澳門變壓器油色譜在線監測系統 承諾與服務公司銷售的產品 質量和售后服務實施方案說明如下：1、 交貨及安裝：到貨前一星期，服務方向用戶提供相應的安裝、調試要求，需方配合完成準備工作。2、 保修期內服務承諾儀器的保修期為：12個月。在保修期內，關于儀器設備的所有服務全部免費（由于操作人員不按照正確使用方法或擅自改裝儀器設備及各種人為因素或不可抗拒等外來因素造成的損壞除外）。若在保修期內儀器本身因質量缺陷發生損壞，免費為用戶維修及更換零配件或更換儀器。3、 保修期外服務承諾在接到需方的服務申請后，賣方須在接到買方通知后的12 小時內通過電話、傳真等方式向買方提供解決辦法，若故障仍不能排除，則賣方應在72 小時內安排人員到現場處理，并及時解決完畢。4、 服務范圍本服務計劃所指服務包括儀器設備整機、隨機配件和工具、工作軟件、文件、電腦及系統軟件的維修、更換、升級、維護、安裝調試、驗收及培訓等涉及儀器設備正常工作的所有相關事宜。5、 產品培訓在進行儀器設備安裝時，由工程師對用戶使用人員進行免費崗位培訓，內容主要包括儀器設備的基本原理、結構、基本操作、維護知識及應用， 注意事項1.本儀器必須使用穩定的220V交流電源，儀器在安裝和使用過程中必須有良好的獨立接地！這樣做一是保證操作者的，二是屏蔽外界的強磁場干擾，以利于儀器更加穩定的工作。

<澳門>天正華意電氣設備有限公司 澳門絕緣油酸值測定儀可定制廠家
<澳門>天正華意電氣設備有限公司 澳門絕緣油酸值測定儀可定制廠家

澳門變壓器油色譜在線監測系統 歷史數據出提供如圖6所示圖表功能外，用戶也可通過日報表界面的導出功能鍵。實現數據的導出功能，將數據保存在用戶指定的位置。日報表功能圖示圖6.13 日報表圖6.14 譜圖圖6.15 故障診斷—立方體圖示法圖6.16 故障診斷—大衛三角形法圖日報表數據導出6.4.2歷史數據圖示歷史數據的查詢需定義所查詢數據的時間區間，如圖：圖6.18 歷史數據查詢時間定義圖6.19 濃度報表圖6.20 綜合報表圖6.21 常數坐標趨勢圖圖6.22 對數坐標趨勢圖6.5 參數設置本系統參數設置功能僅限于供應商安裝人員、用戶專業維護人員使用。該功能操作將直接影響到系統、平穩運行。該功能操作采用權限設置，只有經權限許可的技術人員才可進入該功能系統，以確保系統正常使用。參數設置分采樣參數、實時操作、計算參數、報警參數設置四種功能。以下按圖示分別說明。圖6.23是進入參數設置功能系統的權限界面，只有經授權許可的技術人員輸入密碼后方可登陸。圖6.23 進入參數設置功能權限設置采樣參數功能包含三部分信息設置：基本信息、采樣設置、模式設置。基本信息包含該受檢變壓器現場主機本地IP地址、受檢變壓器的站點、變壓器編號及現場主機的相關信息。IP地址是實現上下位機通訊的代碼，必須與下位機IP一直。采樣設置是系統采樣的必要設定。

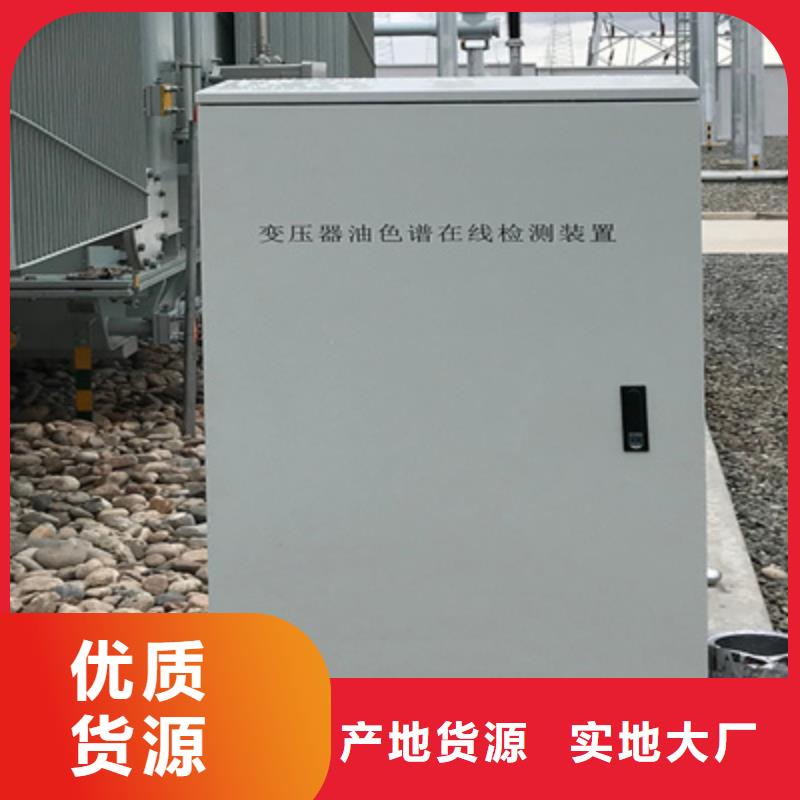

澳門變壓器油色譜在線監測系統特殊情況下，如果變壓器本體僅提供一個外接油口，只能采用同口方式實現油的閉路循環。2）、采用異口方式，需要在變壓器本體開設取油/回油口。取油/回油口應開設在變壓器事故排油閥同側，取油/回油閥門可選用銅制球閥，規格DN25\40\50等均可，此要求需與變壓器廠商協商確定。如用戶不提供，供應商將按國標提供外徑為110mm標準法蘭連接件。3）、取油/回油口開設在變壓器上本體油箱，取油油口應設置在上本體油箱的中部或偏上，回油口應設置在本體油箱沿上部約150mm處，取油/回油口之間的距離不得少于800mm。A、取油/回油管采用6mm銅管。B、由變壓器廠商提供取油/回油閥的尺寸，供應商按照該尺寸定制接口法蘭。2、變壓器油循環進出口的確定與安裝件制作由于不同廠家、不同型號、不同電壓等級的變壓器對油取樣口的不同設計，用戶在后，需向供應商提供以下信息：1）油循環模式：同口油循環或異口油循環；2）油循環口連接件尺寸圖。未提供該圖紙的用戶，供應商將按外徑110mm國標法蘭制作連接件。3）油循環口離變壓器油池卵石的垂直距離及油循環口與數據采集器的布管距離。以上內容也可在供應商技術人員現場實際考查后與用戶協調確定。

<澳門>天正華意電氣設備有限公司 澳門絕緣油酸值測定儀可定制廠家
澳門絕緣油酸值測定儀可定制廠家 <澳門>天正華意電氣設備有限公司

澳門變壓器油色譜在線監測系統光纖通訊采用光纖通訊，需配置交換機、光纖轉化模塊與單模光纖。光纖長度按現場實際測量配置。4控制屏寬800mm×深600mm×高2260mm，需在訂購前指定顏色5控制后臺工控機按項目配置臺12、按獨立項目配置N表示該項目安裝現場數據采集器的臺數。序號設備名稱規格型號外形尺寸單位數量備注標準配置1現場數據采集器720×420×1400mm臺N2循環油管紫銅管外徑6mm米N＊303安裝法蘭由采購商或用戶提供尺寸，生產商加工。生產商可提供標準法蘭圖。個N＊24球閥不銹鋼外徑6mm，通徑4mm個N5不銹鋼減壓器15-2.5kg/cm2個N6載氣管不銹鋼管外徑3mm，通徑2mm米N＊0.57載氣純凈空氣15L/瓶瓶N＊28網線屏蔽線箱N9系統軟件光盤套N10產品使用手冊本N11檢驗報告單份N12保修憑證份N非標配置1微水檢測芬蘭維薩拉TMM162套N非標配置配項生產商按市場優惠價提供2動力電纜3×1.5mm，鎧裝屏蔽電纜。長度按現場實際測量配置。3光纖通訊采用光纖通訊，需配置交換機、光纖轉化模塊與單模光纖。光纖長度按現場實際測量配置。4控制屏寬800mm×深600mm×高2260mm，需在訂購前指定顏色5控制后臺工控機按項目配置臺15.2安裝要求1、基本安裝要求 1）、通常情況下，采用異口方式實現變壓器油從變壓器本體至現場主機的閉路循環。

澳門變壓器油色譜在線監測系統系統軟件操作系列變壓器色譜在線監測系統運行軟件V2.0，考慮到多用戶、遠程在線監測等應用特點，采用了面向對象的設計方式和B/S的架構體系，使系統具有良好的擴展性和重用性。本軟件運行于已安裝.net framework2.0的微軟NT/2000/2003等服務器版操作系統，并配置了Internet信息服務(IIS)，版本為5.0以上。通過本軟件，可以實時監測系統數據、瀏覽歷史數據以及查看服務器端及本地檢測數據。本軟件很好地滿足了變壓器設備在線狀態檢修的需要，實現了數據分析、數據顯示、實時監測、報表、參數設置等功能。本系統運行于網絡環境下，提供了友好的用戶界面，操作簡單，維護方便。具體特點如下：1、融合了的測量設備，提供了、豐富的測量內容、本系統采用了的測量設備，提供了對多種氣體組分、微水、載壓等指標的測量，極大豐富了測量內容，給用戶提供了多樣化的信息。2、采用準確、可靠的智能譜峰識別技術、色譜單元中采用一種全新的譜峰識別算法，能不依賴于保留時間識別出峰的位置和峰的高度。解決了保留時間的變化對峰的識別和測量精度的影響。3、故障診斷算法先進、實用采用改良三比值法、大衛三角法及立方體圖示法和改良三比值法、大衛三角法及立方體圖示法專家系統，該系統故障診斷準確率高，故障分類有效。4、采用復合增益控制技術，提高了測量靈敏度和測量范圍，系統通過軟件實現同一幅譜圖中不同組分采用不同的增益，在保證乙炔測量分辨率的前提下，避免了氫氣測量的量程超限問題。

<澳門>天正華意電氣設備有限公司 澳門絕緣油酸值測定儀可定制廠家

澳門變壓器油色譜在線監測系統否則可能危害本系統和變壓器的運行。1.4產品特點1、 真空與電磁振蕩脫氣技術采用的真空與電磁振蕩相結合的脫氣技術可在低真空度條件下，利用電磁激振與溶質的真空揮發共同形成溶解氣體的循環自激，在無任何介質介入的前提下，實現變壓器油溶解氣體的快速有效分離。脫氣效率高、時間短、重復性好，避免對變壓器絕緣油的污染。2、冷阱技術在油色譜檢測中存在油氣對色譜柱活性物質的污染，這將嚴重影響色譜柱的分離效果，降低色譜柱使用壽命。通常采用活性劑（如活性碳等）對分離出來的故障氣體進行吸附過濾，可有效降低油氣對色譜柱污染。但活性劑的活化再生特性無法滿足在線監測系統長時期穩定運行要求。冷阱是在一定的低溫環境下，將變壓器油C3以上有機物揮發成份實現有效冷凝，徹底避免油氣對色譜柱的污染，實現系統免維護要求。3、復合色譜柱用復合單柱取代雙柱，簡化系統結構。復合色譜柱在一定溫度環境下，可有效分離H2、CO、CH4、C2H6、C2H4、C2H2等六種故障氣體，且在不同恒溫條件下，各氣體出峰面積不變，不影響系統數據處理的捕峰條件，適用于現場安裝的變壓器油色譜在線監測裝置。復合色譜柱具有柱效率高，抗污染性能好，使用壽命長等特點。4、氣體檢測器技術采用集成傳感技術，敏感元件和控制電路集成在獨特的陶瓷硅芯片上，對應設計的故障氣體受檢氣室，具有小的死體積，可大大提高檢測靈敏度。和FID、TCD傳感器相比，不怕中毒，壽命長。和其他非色譜檢測法對比，檢測器構造簡單，體積小巧，檢測靈敏度高。5、支持TCP/IP、IEC61850通信協議氣體組份濃度、載氣壓力狀態、譜圖等數據信息可采用SV/GOOSE形式傳輸至過程層網絡，支持TCP/IP通訊協議并支持智能變電站基于IEC61850通信要求，可實現與其他廠商的變壓器狀態監測主IED的無縫接入

<澳門>天正華意電氣設備有限公司
澳門絕緣油酸值測定儀可定制廠家 <澳門>天正華意電氣設備有限公司

澳門變壓器油色譜在線監測系統 數據備份圖6.7 數據還原6.3.4 增加與設備增加設備功能鍵實現受檢變壓器的添加功能。本使用手冊以TCP/IP通訊方式說明受檢變壓器的添加。如圖6.8、6.9：圖6.8增加受檢變壓器地址定義圖6.9通過設置形成的受檢變壓器樹狀列表如受檢變壓器定義錯誤或需要在系統中設備，鼠標點擊該設備，使用設備功能鍵，顯示圖6.10，點擊“是”，即可該設備。圖6.10 設備6.3.5 報警列表報警列表是用來對選定受檢變壓器日常監測數據報警狀態進行查詢的功能模型。通過報警列表可查詢該受檢變壓器的全部報警狀態。圖6.11 報警列表6.3.6 退出使用退出功能鍵，系統將關閉退出。圖6.12 報警列表6.4數據查詢數據查詢功能主要由兩部分組成：日報表與歷史數據。日報表數據將提供數據立方圖、日監測數據表、譜圖及故障診斷結果等功能；歷史數據提供濃度報表、綜合報表及數據趨勢圖等功能。日報表除提供所示圖表功能外，用戶可通過日報表界面的導出功能鍵。實現數據的導出功能，將數據保存在用戶指定的位置。參照圖 。

澳門變壓器油色譜在線監測系統光纖通訊采用光纖通訊，需配置交換機、光纖轉化模塊與單模光纖。光纖長度按現場實際測量配置。4控制屏寬800mm×深600mm×高2260mm，需在訂購前指定顏色5控制后臺工控機按項目配置臺12、按獨立項目配置N表示該項目安裝現場數據采集器的臺數。序號設備名稱規格型號外形尺寸單位數量備注標準配置1現場數據采集器720×420×1400mm臺N2循環油管紫銅管外徑6mm米N＊303安裝法蘭由采購商或用戶提供尺寸，生產商加工。生產商可提供標準法蘭圖。個N＊24球閥不銹鋼外徑6mm，通徑4mm個N5不銹鋼減壓器15-2.5kg/cm2個N6載氣管不銹鋼管外徑3mm，通徑2mm米N＊0.57載氣純凈空氣15L/瓶瓶N＊28網線屏蔽線箱N9系統軟件光盤套N10產品使用手冊本N11檢驗報告單份N12保修憑證份N非標配置1微水檢測芬蘭維薩拉TMM162套N非標配置配項生產商按市場優惠價提供2動力電纜3×1.5mm，鎧裝屏蔽電纜。長度按現場實際測量配置。3光纖通訊采用光纖通訊，需配置交換機、光纖轉化模塊與單模光纖。光纖長度按現場實際測量配置。4控制屏寬800mm×深600mm×高2260mm，需在訂購前指定顏色5控制后臺工控機按項目配置臺15.2安裝要求1、基本安裝要求 1）、通常情況下，采用異口方式實現變壓器油從變壓器本體至現場主機的閉路循環。
