畢節電纜震蕩波試驗的作用

畢節振蕩波局放耐壓試驗系統高壓電纜介損測試儀，主要針對大容量和高電壓容性設備，如高壓電機，高壓套管的出廠試驗，高壓電纜等，在采用外部大功率試驗變壓器或串聯諧振等外部加壓設備加壓的環境下，進行介損測試。儀器分為手持終端和測試主機兩部分。手持終端與測試主機之間采用2.4G無線通訊方式。可做正接法測試和反接法測試，正接法和反接法的電流測量量程均可達到2uA-15A的超寬范圍。外施高壓不同頻率可自適應測量，范圍可達30Hz-300Hz。儀器主要具有如下特點：?7寸彩色液晶顯示工業級電容屏儀器采用高端電容式觸摸7寸彩色液晶顯示屏，超大顯示界面所有操作步驟中文菜單顯示，每一步都清晰明了。?超寬電流量程正接法和反接法電流測量量程都可以達到20uA-15A的超寬范圍，更大電流可定制。?超寬頻率范圍外施高壓頻率可達30Hz-300Hz的超寬范圍，自適應測量。?各種高電壓可定制外施高壓電壓能夠滿足各種高電壓環境，可根據用戶需求定制。?光纖高壓通訊測試主機高壓采樣與低壓采樣之間采用工業級光纖通訊模塊，在兼顧高低壓之間絕緣性能的同時又能程度保障測試數據的精度。?獨立手持操作終端手持終端與測試主機完全隔離采用2.4G無線通訊，整個測試過程中用戶只需在手持終端上操作即可，程度保障操作人員的人身。?鋰電池供電手持終端、測試主機低壓端、測試主機高壓端，都采用鋰電池供電，充滿電可連續工作8小時以上。?U盤存儲本機存儲的數據可以通過USB接口保存至U盤中。

畢節振蕩波局放耐壓試驗系統高壓源控制 測試系統 由兩部分構成： 高壓單元 筆記本電腦 測試過程中，內部的高壓直流源由 系統控制。出于考慮（如圖2.1 所示）， 系統外部控制開關始終與系統連接，并用于切斷高壓。 系統外部控制開關功能介紹示意圖請時刻謹記章節2 中的四項規則。 技術總覽 系統構成 該測試系統包括高壓單元、外部控制開關、筆記本單元以及配套的連接電纜 M 系列單元構成如下控制單元 高壓線圈； - 高壓分壓器； - 高壓開關； - 局放耦合電容；局放耦合器； - 局放校準儀； - 連接面板。 系統由筆記本電腦遠程控制，首先應該： - 通過直連網線將高壓單元和筆記本電腦連接 3.1.2振蕩波工作原理：?基于OWTS技術的測試電壓產生原理如圖1所示。直流高壓電源首先通過線性連續升壓方式對被測電纜進行逐步充電（充電電流恒定）、加壓至預設值。加壓完成后，固態高壓開關S（激光觸發場效應管LTT）在小于1μS的時間內閉合，使被測電纜電容與OWTS系統中高壓電感L產生諧振，從而在被測電纜上產生阻尼振蕩交變電壓（DAC），其波形及頻率接近工頻電壓，且持續時間為mS級，對電纜絕緣無損傷。?電纜振蕩波局部放電檢測基本原理如圖1所示：圖1 電纜振蕩波局放測試原理?用直流電源將被測試電纜在幾秒中內充電至工作電壓(額定電壓)。實時快速狀態開關S閉合，將被測電纜和空心電感構成串聯諧振回路，回路開始以的頻率進行振蕩?？招碾姼兄蹈鶕C振頻率的要求進行選擇，頻率范圍5O～1000Hz，相近于工頻頻率。圖1中的中壓電路一般具有相對低的介質損耗角的特點，與具有低損耗的空心電感相配，可得到具有高品質因數的諧振回路?；芈菲焚|Q一般為60～100，振蕩波以諧振頻率在0.3～1s內衰減完畢，這一過程只有幾十分之一周波，并對被測試電纜充電，與50Hz(60Hz)時局部放電非常相似。

<畢節>天正華意電氣設備有限公司

畢節振蕩波局放耐壓試驗系統高壓電纜介損測試儀，主要針對大容量和高電壓容性設備，如高壓電機，高壓套管的出廠試驗，高壓電纜等，在采用外部大功率試驗變壓器或串聯諧振等外部加壓設備加壓的環境下，進行介損測試。儀器分為手持終端和測試主機兩部分。手持終端與測試主機之間采用2.4G無線通訊方式?？勺稣臃y試和反接法測試，正接法和反接法的電流測量量程均可達到2uA-15A的超寬范圍。外施高壓不同頻率可自適應測量，范圍可達30Hz-300Hz。儀器主要具有如下特點：?7寸彩色液晶顯示工業級電容屏儀器采用高端電容式觸摸7寸彩色液晶顯示屏，超大顯示界面所有操作步驟中文菜單顯示，每一步都清晰明了。?超寬電流量程正接法和反接法電流測量量程都可以達到20uA-15A的超寬范圍，更大電流可定制。?超寬頻率范圍外施高壓頻率可達30Hz-300Hz的超寬范圍，自適應測量。?各種高電壓可定制外施高壓電壓能夠滿足各種高電壓環境，可根據用戶需求定制。?光纖高壓通訊測試主機高壓采樣與低壓采樣之間采用工業級光纖通訊模塊，在兼顧高低壓之間絕緣性能的同時又能程度保障測試數據的精度。?獨立手持操作終端手持終端與測試主機完全隔離采用2.4G無線通訊，整個測試過程中用戶只需在手持終端上操作即可，程度保障操作人員的人身。?鋰電池供電手持終端、測試主機低壓端、測試主機高壓端，都采用鋰電池供電，充滿電可連續工作8小時以上。?U盤存儲本機存儲的數據可以通過USB接口保存至U盤中。

<畢節>天正華意電氣設備有限公司 畢節電纜震蕩波試驗的作用

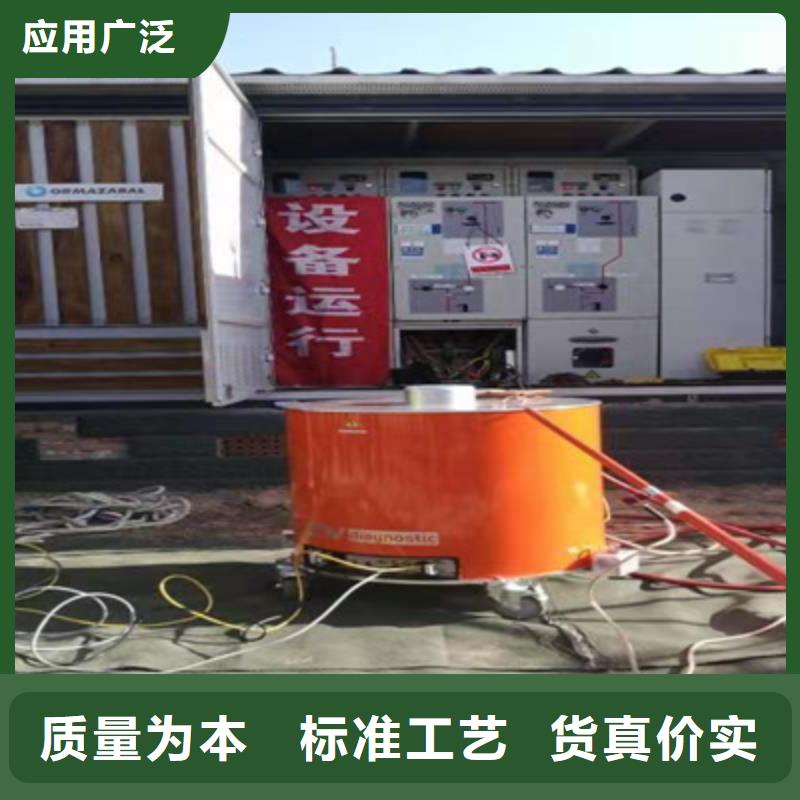

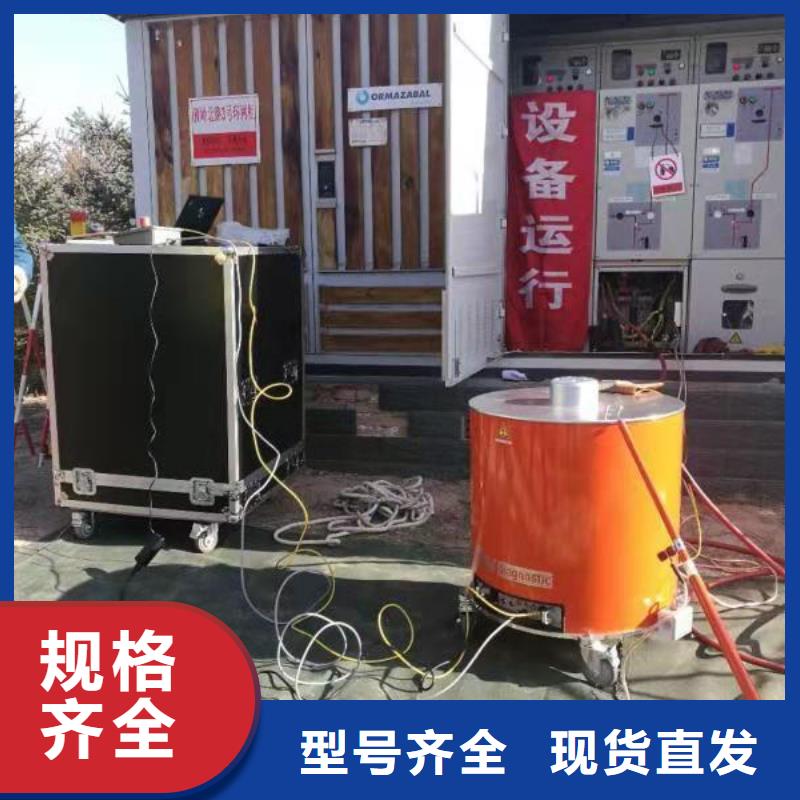

畢節振蕩波局放耐壓試驗系統 系統的性能及特點1）采用交流串聯諧振升壓＋振蕩波測試局放的方法、設備合二為一。一套設備既可完成局放試驗又可做交流耐壓試驗，一機兩用。增加了設備的使用效率。且交流耐壓試驗符合現有規程2）適用于新電纜（投運前）交接試驗及老電纜（停電后）性試驗。3）遵循IEC60270標準測量電纜局放量。4）對電纜局放點進行距離測量。5）測量電纜接頭位置及全長距離。6）變頻主機可以根據國網的相關規程設定電壓自動升壓，筆記本系統自動采集數據，簡單方便。7）采用硬件和軟件相結合抗干擾技術可有效去除外部干擾。8）軟件專家系統，同時顯示局部放電波形、放電量和測試電壓等參數，對測試數據進行實時保存、生成測試報告及打印等功能?！　　?、10kV測試系統介紹3.1主要技術指標：（1）、試品電容量：≤2ｕF（約5km）（2）、試驗電壓：AC 21.6kV（3）、阻尼振蕩波頻率范圍：30～600Hz（4）、變頻串聯諧振耐壓試驗頻率范圍：20～300Hz（5）、局放測試范圍：10PC～20nC （6）、局放定位精度：1％

畢節振蕩波局放耐壓試驗系統高壓源控制 測試系統 由兩部分構成： 高壓單元 筆記本電腦 測試過程中，內部的高壓直流源由 系統控制。出于考慮（如圖2.1 所示）， 系統外部控制開關始終與系統連接，并用于切斷高壓。 系統外部控制開關功能介紹示意圖請時刻謹記章節2 中的四項規則。 技術總覽 系統構成 該測試系統包括高壓單元、外部控制開關、筆記本單元以及配套的連接電纜 M 系列單元構成如下控制單元 高壓線圈； - 高壓分壓器； - 高壓開關； - 局放耦合電容；局放耦合器； - 局放校準儀； - 連接面板。 系統由筆記本電腦遠程控制，首先應該： - 通過直連網線將高壓單元和筆記本電腦連接 3.1.2振蕩波工作原理：?基于OWTS技術的測試電壓產生原理如圖1所示。直流高壓電源首先通過線性連續升壓方式對被測電纜進行逐步充電（充電電流恒定）、加壓至預設值。加壓完成后，固態高壓開關S（激光觸發場效應管LTT）在小于1μS的時間內閉合，使被測電纜電容與OWTS系統中高壓電感L產生諧振，從而在被測電纜上產生阻尼振蕩交變電壓（DAC），其波形及頻率接近工頻電壓，且持續時間為mS級，對電纜絕緣無損傷。?電纜振蕩波局部放電檢測基本原理如圖1所示：圖1 電纜振蕩波局放測試原理?用直流電源將被測試電纜在幾秒中內充電至工作電壓(額定電壓)。實時快速狀態開關S閉合，將被測電纜和空心電感構成串聯諧振回路，回路開始以的頻率進行振蕩?？招碾姼兄蹈鶕C振頻率的要求進行選擇，頻率范圍5O～1000Hz，相近于工頻頻率。圖1中的中壓電路一般具有相對低的介質損耗角的特點，與具有低損耗的空心電感相配，可得到具有高品質因數的諧振回路?；芈菲焚|Q一般為60～100，振蕩波以諧振頻率在0.3～1s內衰減完畢，這一過程只有幾十分之一周波，并對被測試電纜充電，與50Hz(60Hz)時局部放電非常相似。

畢節電纜震蕩波試驗的作用

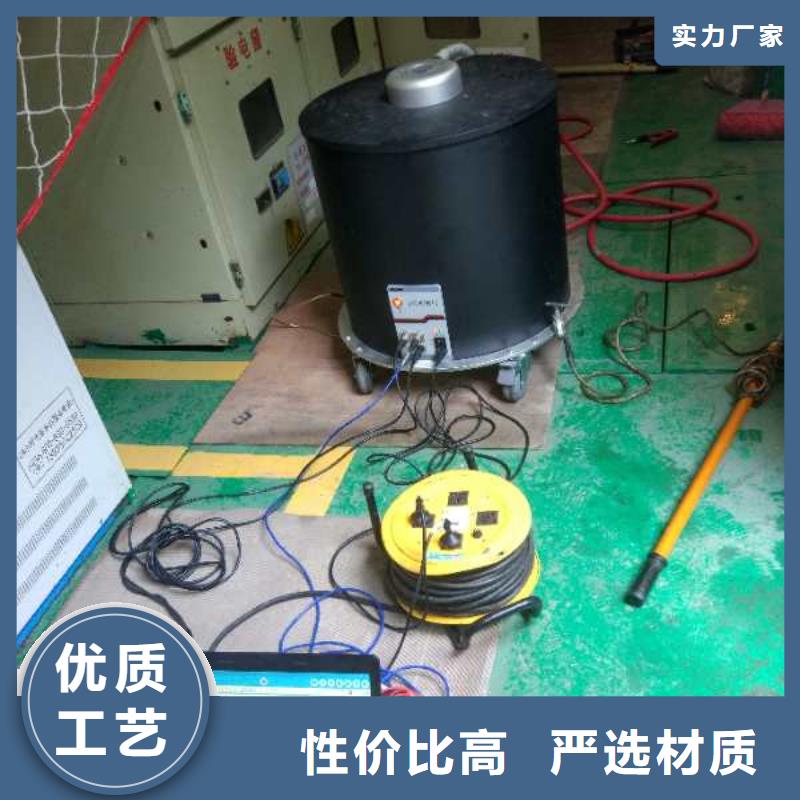

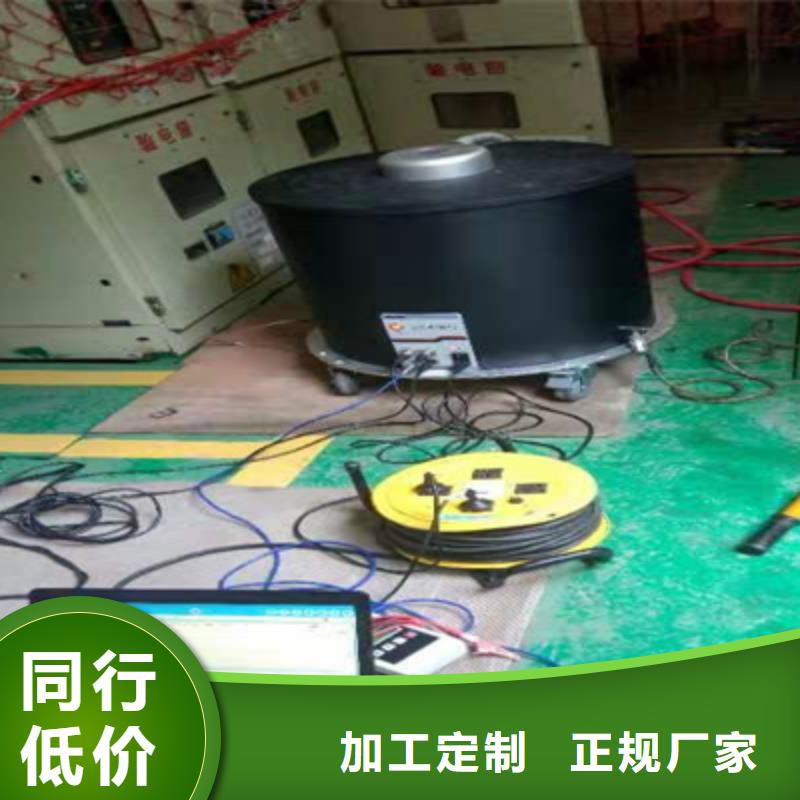

畢節振蕩波局放耐壓試驗系統連接與控制 接地 牢固以及清潔的接地端對于操作的以及測試結果的度都是十分必要的。我們強烈建議使用配備的接地電纜接地螺絲與測試端連接。 4.2 連接面板 連接面板上電源線插口位置如圖所示，注意要 使用設備配備的電源線接通電源。 啟動系統前請連接外部控制開關，如圖所示。電源開關位于電源插口上方，保險盒位于電源開關和電源插口之間。更換保險絲時，一定要確保替換的保險絲與原保險絲型號、電流等級完全相同4.2.2 連接筆記本電腦 高壓單元與已預裝控制軟件筆記本的連接方式是通過網線直連。 1) 啟動OHV 系統高壓單元 2) 啟動筆記本電腦， 3) 雙擊桌面的圖標 (名稱)，啟動測試軟件即可。連接測試電纜 圖為測試電路連接示意圖，其中包括: 被測電纜：執行測試或校準時，被測電纜要與電網斷開，并兩端懸空。 系列高壓單元：銀色上外蓋是系統的高壓端，應謹慎處理。 高壓控制開關：必須啟動高壓控制開關才能電纜加壓高壓控制開關測試。 電纜連接：由于為高壓測試，接地和測試電纜一定要正確連接，且固定不松動。

畢節電纜震蕩波試驗的作用

畢節振蕩波局放耐壓試驗系統 規則 在運行本測試系統前，請操作者熟知本章節的相關規則。連接被測電纜前一定要遵守下列五項規則以及其它相關規則。切斷被測電纜電源；防止被測電纜重新帶電； 3. 確保電纜上沒有殘存電壓； 隔離鄰近帶電設施2.1 簡介 本測試系統按照 IEC 348 關于電子測量儀器標準進行設計，能夠確保操作者的。請嚴格遵守和地方以及操作手冊中提及的安規。 請在正常天氣情況下使用 OHV 系統，如設備受潮則禁止使用。如果設備受潮，請將其放置在溫暖、干燥的環境，潮氣消失后才可使用。 本系統的操作人員須按手冊中所述接受培訓后才可進行操作。調試、維修以及部件保養需要求 由專業人員來完成，請勿擅自操作。 2.2 警告 進行任何測試前，切記將測試系統接地。 請為自己的負責！ OHV 系統測試中，其部件將有高壓，禁止觸碰運行中的高壓部件，確保人身。 測試者和輔助人員應嚴格遵守規定，防止造成人員和設備傷害。 測試時，請遠離被測電纜及高壓單元。 測試現場一定要擺放警告標識以及障礙物，測試無關人員需遠離測試現場。所有高壓設備都應該配備電路。在被測電纜、測試電纜結束測試后，所有部件接地并已無電壓的情況下，才允許 相關人員進入測試區域。 設備內部或外部的電路處于開路狀態或未接地時都很危險，禁止故意斷開電路。 調試、維修或維護等工作一定要由專業人員來執行，未經認可的人員進行調試、維修或維護而引起的設備損壞將不享受質保。非專業人員進行操作有可能會造成危險。禁止隨意拆卸設備，當設備被拆開或出現故障時，禁止對設備進行通電。 更換壞保險絲時，請確保替換的保險絲與原保險絲電流等級以及類型完全相同。選擇完全匹配的保險絲，同時防止保險盒短路。 當懷疑設備出現故障時，一定要將整個系統關閉，并防止設備再次啟動。如果設備出現下列問題，其性能會受到相應的影響； - 設備被明顯損壞； /.； 無法完成指定測試； - 數據保存情況異常，且保存時間過長； - 設備在運輸過程中受到損壞。

畢節電纜震蕩波試驗的作用

畢節振蕩波局放耐壓試驗系統中壓以及高壓電力電纜在鋪設安裝后或者維護更換后需要對其運行性做檢測。同樣在電纜投運較長時間后，也需要做檢測來掌握其的狀態。???為此，標準中提出了要對被測電纜施加高于工況電壓的加壓檢測，其結果不是發生擊穿（說明電纜中有嚴重的缺陷）就是“沒有擊穿”。而隨著技術的發展，當今的檢測技術已經可以對電纜中的局部放電進行準確的測量和定位?，F場測試的可靠性得到了明顯的提高，而且即使當電纜中出現缺陷時，為了找到缺陷，也不必一定要使被測電纜發生擊穿。借助局放模式圖的運用，我們可以得出其缺陷的嚴重程度以及位置。在進行震蕩波局放測量時，我們通過對損耗因子的獲取 同 時 也 可 以 對 電 纜 絕 緣 老 化 程 度 進 行 評估。因此這種測試所帶給用戶的信息量遠遠超過了統一的單一的加壓測試。

---
