| 產品參數 | |
|---|---|
| 產品價格 | 電議 |
| 發貨期限 | 電議 |
| 供貨總量 | 電議 |
| 運費說明 | 電議 |
| 范圍 | 金屬浮子流量計_金屬轉子流量計生產基地位于【上?！?，供應范圍覆蓋浙江省 杭州市、寧波市、溫州市、臺州市、金華市、湖州市、紹興市、舟山市、嘉興市、衢州市、麗水市 定海區、岱山縣、嵊泗縣等區域。 |
一、 結構和原理：
1、 本體
2、 測量管
3、 浮子
4、 表頭
5、 磁耦合系統
6、 電氣電纜
二、 技術參數：
測量范圍 水 (20℃) 1～100000 l/h
空氣（0.1013MPa20℃） 0.5～3000000 l/h
量程 比 10:1
精度等級 2.5級/4.0級
工作壓力 Max 16MPa
介質溫度 標準型 -40℃～+120℃
環境溫度 -40℃～+80℃
連接口徑與介質粘度 1/4”NPT, 3/8” NPT 1/2” NPT≤5mPa.s
3/4”NPT，1” NPT ≤250mPa.s
輸 出 標準號:二線制4～20mA(24VDC供電)
供 電 24VDC±20%
連接方式 側進測出型：1/4” NPT
下進上出型：1/4”NPT, 3/8”NPT, 1/2”NPT，3/4”NPT，1” NPT內螺紋，法蘭，卡套等
電氣接口 M8×1或用戶提供規格
防護等級 IP65
防爆標志 本安型：ExiaIICT3～6
三、 選型說明：
| WHLF |
| |||||
| 流向 | V 下進上出、垂直安裝，可選材質：304、316、Ni、Ti，可選連接：法蘭，螺紋 | |||||
| H 側進側出、可選材質：304、316，可選連接：1/4”NPT | ||||||
| 接液材質 | R0 304 | |||||
| R1 316 | ||||||
| Ni HC-276 合金 | ||||||
| Ti 鈦合金 | ||||||
| 止檔及〇型圈材質 | 1 PTFE/Buna，四氟乙烯+丁晴橡膠 | |||||
| 2 PVDF/ Viton，聚偏氟乙烯+丁晴橡膠 | ||||||
| 3 PVDF/ Buna，聚偏氟乙烯+丁晴橡膠 | ||||||
| 4 PTFE/ Kalrez，四氟乙烯+全氟化橡膠 | ||||||
| 針閥 | A 無閥 | |||||
| N 進口閥門 | ||||||
| M 出口閥門 | ||||||
| 指示器及輸出類型 | Z 指針指示 | |||||
| D 指針+4～20mA兩線制（24V供電） | ||||||
| EK1 上限報警 指針雙指示+三線制輸出（24V供電） | ||||||
| EK2 下限報警 指針雙指示+三線制輸出（24V供電） | ||||||
| EK3 上下限報警 指針雙指示+三線制輸出（24V供電） | ||||||
| EK4 上限報警 指針雙指示+二線制輸出（8.2V供電） | ||||||
| EK5 下限報警 指針雙指示+二線制輸出（8.2V供電） | ||||||
| EK6 上下限報警 指針雙指示+二線制輸出（8.2V供電） | ||||||
| 口徑 | 1 法蘭 | |||||
| 2 螺紋 | ||||||
| 3 卡套 | ||||||
| 4 其它 | ||||||
|
| ||||||
1. 簡述
L250是全金屬結構，可帶無磁滯后、無任何傳動機構變送器，可現場安裝氣阻尼裝置的模塊化金屬管浮子流量計。
基于模塊化設計，新型遠傳號輸出，開關號輸出，累計量顯示，HART協議執行，可以全部根據用戶需求即時安裝與使用。
高溫、高壓設計，防腐材料選用，X－射線探傷，可以保證產品適用于任何現場需求。
L250已經廣泛應用于石油，化工，冶金，電力，食品，制藥，造紙等行業的液體、氣體、蒸汽介質的測量與過程控制。
1.1測量原理
如圖所示，相對應測量介質的某 量，磁性浮子在測量管中對應一個浮子位置，這個浮子位置通過指示器中的經過精密充磁的磁耦合系統帶動指針，由刻度盤和指針讀出相應的流量值。
流量范圍
公 稱通 徑 流量范圍(標況水) L/h 流量范圍(標況空氣) Nm3/h 壓力損失(水) kPa 壓力損失(空氣) kPa DN10 0.3-3～10-100 0.005-0.05～0.34-3.4 1.2～40 1.2～40 DN15 2.5-25～180-1800 0.07-0.7～5-50 11 25 DN25 200-2000～600-6000 6-60～12-120 19 30 DN40 700-7000～1000-10000 20-200～35-350 8 19 DN50 1200-12000～2000-20000 30-300～40-400 13 10 DN80 2000-20000～5000-50000 50-500～120-1200 32 13 DN100 7500-75000/10000-100000 200-2000～300-3000 26 30 DN150 10000-100000～18000-180000 300-3000 30 35 DN200 20000-200000～25000-250000 500-5000～700-7000 40 42
伍賀機電科技(舟山市分公司)長年專業從事生產、銷售 恒流閥。專業性強、產品齊全、給客戶提供合理的價格、優質的產品，真誠的服務理念、完善的服務體系。公司一貫堅持“質量di yi，用戶至上，優質服務，信守合同”的宗旨，憑借著高質量的產品，良好的信譽，優質的服務，以質量為保證、產品暢銷全國。竭誠與國內外商家雙贏合作！我們用激情與毅力打造品牌，用良心與責任堅守質量，用勤奮與智慧開拓創新，用拼搏與汗水續寫輝煌………誠為業之基，信為商之魂！
上海伍賀機電科技有限公司專注研發、生產和銷售各種高品質的流量、液位、壓力、溫度、閥門等在線測量儀器儀表、閥門配件及自動化控制系統。同時依托公司雄厚的技術優勢，同世界知名的廠商合作，為客戶提供產品定制和解決方案。
WOOHE恒流閥、吹掃裝置、金屬管浮子流量計、玻璃管浮子流量計、在線式紅外測溫儀、壓力表、小流量調節針閥廣泛應用于石油化工、鋼鐵、電子、電力、環保、造船、制藥、食品等工業領域。公司自成立以來，致力于儀表和閥門的開發、生產、銷售和服務。
在我們的技術工程師和研發人員的共同努力下，WOOHE不斷拓展產品線，有能力根據客戶的需求供應相關產品并提供技術支持。
遍及全世界的客戶群體，是我們公司不斷壯大的有力保障。

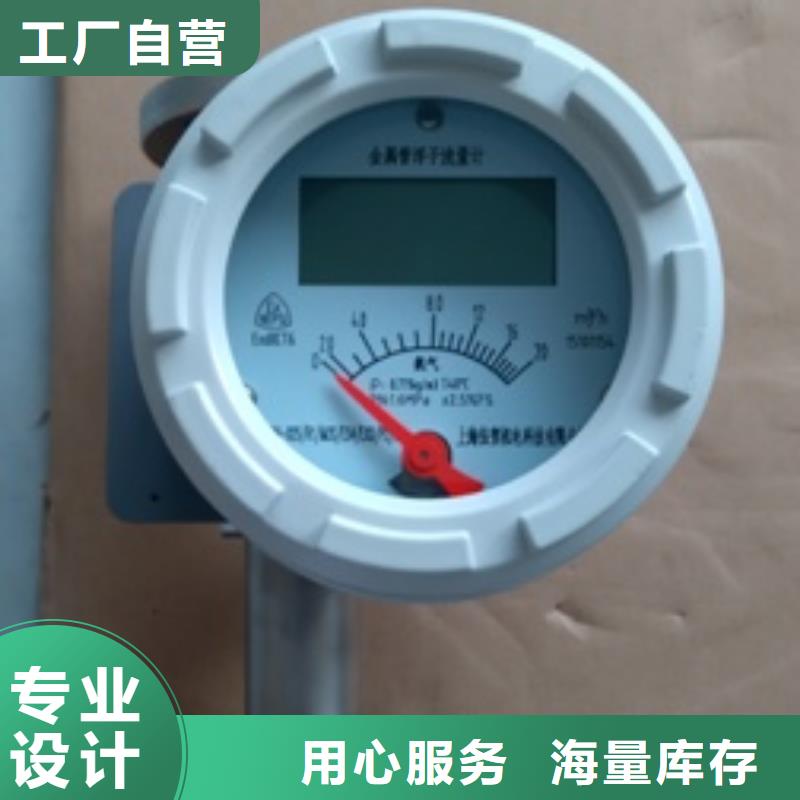

金屬管浮子流量計
一、 概述：
1、 是基于浮子位置測量的一種磁耦合變面積流量儀表。
2、 小可測流量范圍：0.1～1L/h（水）。
3、 適合介質：液體和氣體。
4、 結構：全金屬結構，304或316不銹鋼鋼、哈氏合金、鈦材。
5、 特點：體積?。ò惭b間距小為90mm-側進側出型）、壓損小。
6、 量程比：10：1。
7、 輸出：指針指示型、4～20mA遠傳輸出型（24V供電）。
8、 防爆分類：普通型、本質型兩種。
9、 流向：下進上出、上進下出、側進側出兩種。
10、 使用環境溫度范圍:-40 -- +80℃。
11、 精度:<±2.5%,溫飄:< ±0.1%/10℃。
二、 結構組成：
1、 本體
2、 測量管
3、 浮子
4、 表頭
5、 磁耦合系統
6、 電氣電纜
原理：流量的測量是由指示器內的變送器通過耦合磁鋼感受浮子位置的變化來完成流量的指示和號的遠傳輸出。當被測介質自下而上流經測量管時，浮子受重力、浮力及流體流速對浮子垂直向上的推動力，三者平衡時，浮子即相對靜止在某個位置，這個位置隨浮子與錐管的環隙面積、流體流速而變化，浮子的位置即對應被測介質流量的大小。
三、 技術參數：
測量范圍 水 (20℃) 3～250000 l/h
空氣（0.1013MPa20℃） 0.05～7000000 l/h
量程 比 10:1
精度等級 1.5級/2.5級/4.0級
工作壓力 Max 16MPa
介質溫度 標準型 -40℃～+120℃
環境溫度 -40℃～+80℃
連接口徑 DN10~DN200 特殊請和廠家聯系
輸 出 標準號:二線制4～20mA(24VDC供電)
報 警 一點/二點報警
供 電 24VDC±20%
連接方式 螺紋，法蘭，卡箍等
電氣接口 M8×1或用戶提供規格
防護等級 IP65
防爆標志 本安型：ExiaIICT3～6
四、流量表
公 稱通 徑 流量范圍(標況水) L/h 流量范圍(標況空氣) Nm3/h 壓力損失(水) kPa 壓力損失(空氣) kPa DN10 0.3-3～10-100 0.005-0.05～0.34-3.4 1.2～40 1.2～40 DN15 2.5-25～180-1800 0.07-0.7～5-50 11 25 DN25 200-2000～600-6000 6-60～12-120 19 30 DN40 700-7000～1000-10000 20-200～35-350 8 19 DN50 1200-12000～2000-20000 30-300～40-400 13 10 DN80 2000-20000～5000-50000 50-500～120-1200 32 13 DN100 7500-75000/10000-100000 200-2000～300-3000 26 30 DN150 10000-100000～18000-180000 300-3000 30 35 DN200 20000-200000～25000-250000 500-5000～700-7000 40 42
