唐山配電網架空線路接地故障定位儀

唐山 地下電纜管線探測儀?主機采用簡潔的三按鍵設計可完成其所有操作，輸出信號為全自動方式，不需要人為參與調節，儀器自動檢測線路狀態、信號狀態等各種信息。?主機具備初始診斷能力，可以對線路狀態進行預診斷，減少不必要的檢測。?采集器接收器能夠自動識別故障信號方向，實時顯示故障信號波形，并快速提示檢測人員故障狀態，無需人工參與減少誤判，極大的提高了檢測的準確性和快速性。3.7全套設備采用內置大容量鋰電池（可車載充電）和普通干電池供電：?無需另外提供電源，在滿電情況下，主機滿負荷運行可持續工作達4小時，采集器接收器可持續工作達6小時以上。極大的提高了儀器的便攜性與野外作業實用性。3.8信號主機可配置一組或是多組采集接收器同時作業，從而進一步提高查找速度。3.9信號主機可以使用接收器對其遙控、遙測操作，更加有效的保證使用人員的和操作的便利性。3.10采集器沒有夾持方向要求，方便用戶使用。3.11采集器采用高靈敏度傳感器，開機自動檢測信號，無信號自動關機，體積小、重量輕方便掛接。3.12采集器和接收器采用無線技術傳輸數據，其有效通訊距離可達50m。3.13接收器實時接收采集器數據，自動顯示當前故障電流值、故障上下游方向、信號波形等數據，發生故障自動提示功能，檢測人員對線路狀態一目了然。3.14接收器能夠記錄多達140條的故障檢測信息，方便檢測人員查找故障狀態。3.15主機采用4.3寸大屏幕高分辨率彩色液晶、接收器采用2.4寸高分辨率彩色液晶，顯示更清晰、內容更豐富，強光下顯示效果好于單色液晶屏。3.16友好的人機交互界面：?儀器屏幕的頂部狀態欄實時顯示電量狀態、無線連接狀態等信息，底部狀態欄顯示儀器的軟件、硬件版本以及產品編號等。?主機三按鍵簡潔設計，操作簡單、方便靈活。?儀器具有多狀態提示、報警提示窗口，便于用戶了解儀器工作狀態及檢測狀態。?參數設置簡單靈活、直觀，同時具有簡潔的幫助說明。3.17智能電源管理：?剩余電量提示、低電量報警、長時間閑置提示、背光自動調節；當電池電量低時，儀器將自動禁止啟動測量，以防止鋰電池過放電。3.18統計信息管理：?主機具有總開機時間、本次開機時間、本次啟動時間的統計功能。?接收器能夠保存140條的故障信息功能，便于用于查找檢測狀態情況。

<唐山>天正華意電氣設備有限公司

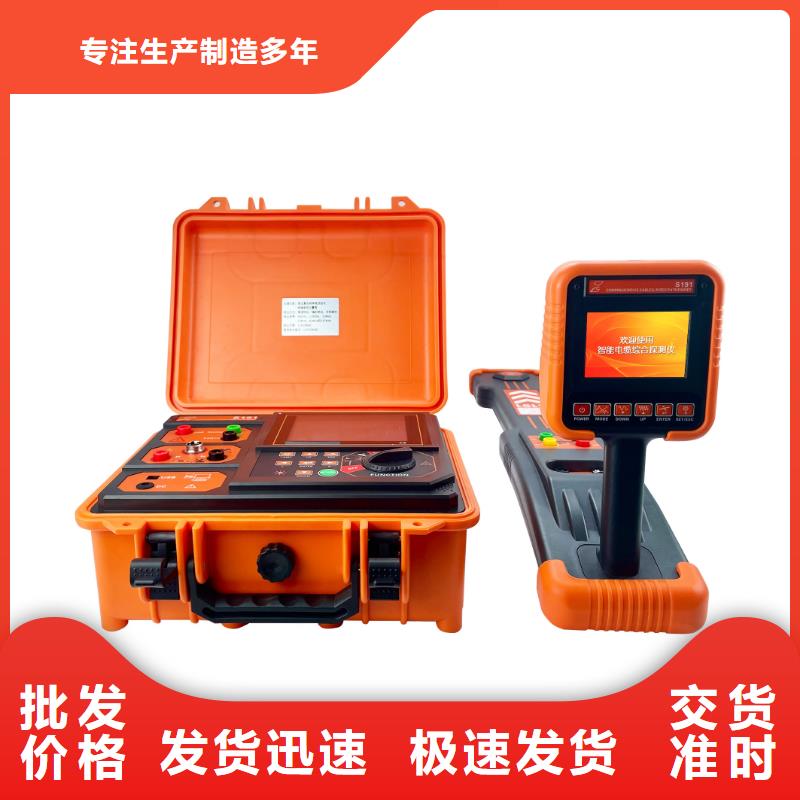

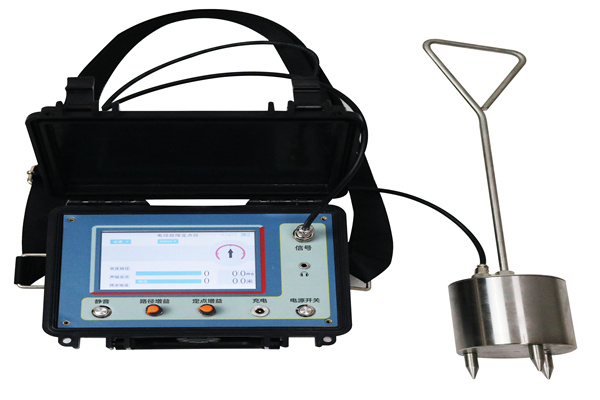

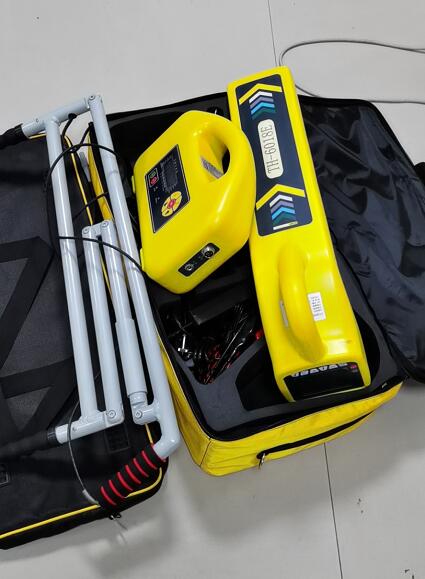

唐山地下電纜管線探測儀 青島天正華意電氣設備有限公司敬告歡迎使用本公司為您提供的產品!請在仔細閱讀本用戶手冊，尤其是關注其中的和提示之后，再正式使用本產品。本公司不斷地對產品進行改進完善，提供的儀器個別地方可能與本手冊的內容有所不同，請注意查閱隨機資料。本產品沒有可以自行維修的部分，請勿拆機！出現故障請及時與本公司聯系。開始之前 用戶設置本設備適用于不同的和地區，為適應不同的電網工頻頻率和深度單位，需要在開始使用之前對接收機進行必要的用戶設置。1、若非訂貨時指定，出廠默認工頻為50Hz，深度單位為m（米）。2、若需更改，則如左下圖所示，在接收機狀態下，同時按住標定鍵 和測量鍵 不要松開，再按住開關/靜音鍵 不要松開，可以看到接收機開機并顯示歡迎界面，三個按鍵仍然不要松開，直至約2秒后顯示用戶設置界面，此時可以松開按鍵。用戶設置界面如右下圖所示：3、按標定鍵 ，可以將（工頻頻率）設置為50Hz或60Hz。4、按測量鍵 ，可以將（深度單位）設置為m（米）或 ft（英尺）。5、設置完成后，長按開關/靜音鍵 關機，設置完成。6、本設置只需進行一次，設置內容關機不丟失。如以后使用中發生錯誤，可以再次進行。章 概述一、概述管線探測儀是一套高性能地下金屬管線探測系統，由信號發射機和接收機組成，可用于金屬管線、地下電纜的路徑探測、管線普查和深度測量，配合多種選配附件，可以進行性鑒別，以及管道絕緣破損和部分類型電纜故障的查找。

唐山配電網架空線路接地故障定位儀 <唐山>天正華意電氣設備有限公司

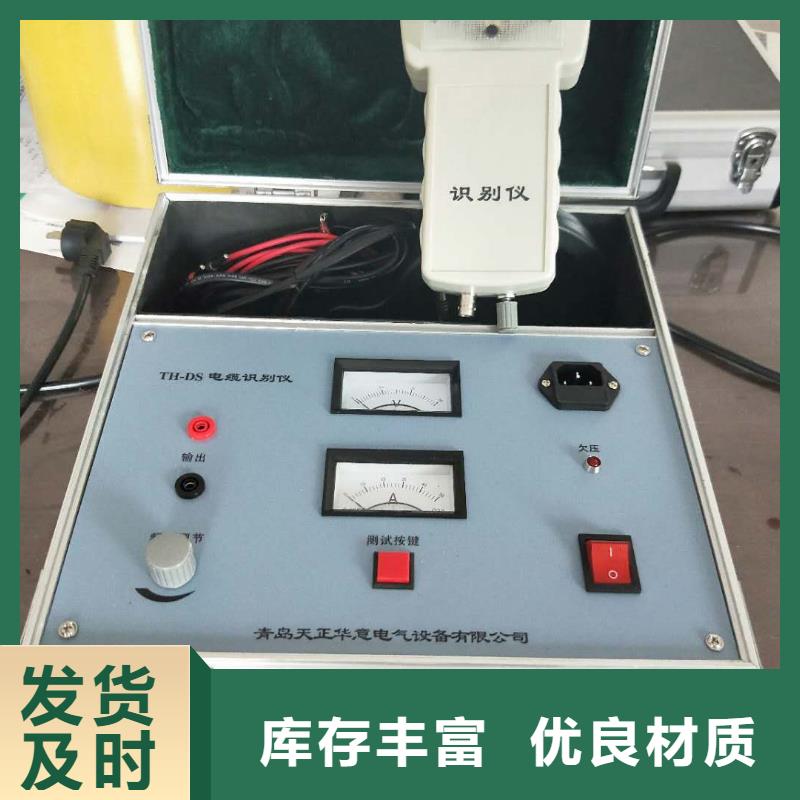

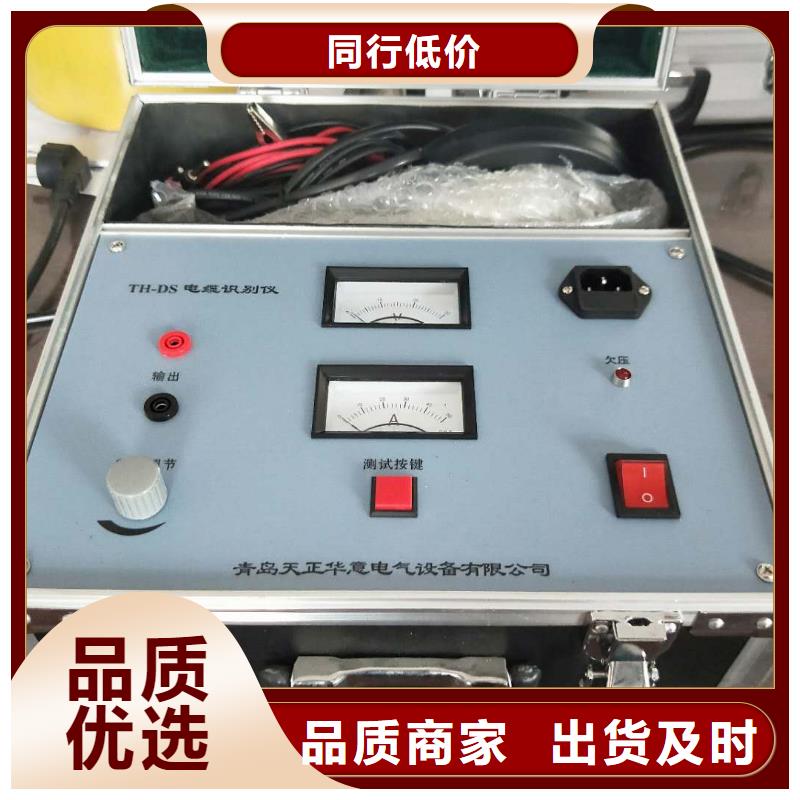

唐山地下電纜管線探測儀?電纜識別儀是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤，本儀器設計采用了PSK技術。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品只適用于已停電的電纜的現場識別，嚴禁將本電纜識別儀接入正在運行的電力電纜！本儀表由發射機，接收機，柔性電流鉗等組成。發射機采用脈沖電流原理，給電纜線芯注入脈沖編碼電流信號，該電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測和識別；因電流有方向性，所以檢測也具有方向性。發射機采用一體化專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，主機超大LCD實時顯示剩余電池電量，白色背光、發射信號動態指示，一目了然。接收機為手持設備，3.5寸彩色液晶屏，內置高速微處理器，對發射機的脈沖編碼電流信號進行識別并解碼，動態顯示，能快速自動識別目標電纜，同時具有交流電壓檢測功能，量程為AC 0.01V～600V(50Hz/60Hz)。柔性電流鉗為洛氏線圈，具有的瞬態跟蹤能力，能快速識別發射機產生的脈沖編碼電流，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必斷開被測線路，非接觸測量，快速。特別提示：本電纜識別儀僅限于目標電纜為停電的電纜。請您在使用前確認目標電纜屬于該范圍，即不帶電識別。識別時，需要同時使用本儀器的發射機和手持接收機。

唐山地下電纜管線探測儀高壓電纜介損測試儀，主要針對大容量和高電壓容性設備，如高壓電機，高壓套管的出廠試驗，高壓電纜等，在采用外部大功率試驗變壓器或串聯諧振等外部加壓設備加壓的環境下，進行介損測試。儀器分為手持終端和測試主機兩部分。手持終端與測試主機之間采用2.4G無線通訊方式。可做正接法測試和反接法測試，正接法和反接法的電流測量量程均可達到2uA-15A的超寬范圍。外施高壓不同頻率可自適應測量，范圍可達30Hz-300Hz。儀器主要具有如下特點：?7寸彩色液晶顯示工業級電容屏儀器采用高端電容式觸摸7寸彩色液晶顯示屏，超大顯示界面所有操作步驟中文菜單顯示，每一步都清晰明了。?超寬電流量程正接法和反接法電流測量量程都可以達到20uA-15A的超寬范圍，更大電流可定制。?超寬頻率范圍外施高壓頻率可達30Hz-300Hz的超寬范圍，自適應測量。?各種高電壓可定制外施高壓電壓能夠滿足各種高電壓環境，可根據用戶需求定制。?光纖高壓通訊測試主機高壓采樣與低壓采樣之間采用工業級光纖通訊模塊，在兼顧高低壓之間絕緣性能的同時又能程度保障測試數據的精度。?獨立手持操作終端手持終端與測試主機完全隔離采用2.4G無線通訊，整個測試過程中用戶只需在手持終端上操作即可，程度保障操作人員的人身。?鋰電池供電手持終端、測試主機低壓端、測試主機高壓端，都采用鋰電池供電，充滿電可連續工作8小時以上。?U盤存儲本機存儲的數據可以通過USB接口保存至U盤中。

唐山配電網架空線路接地故障定位儀 <唐山>天正華意電氣設備有限公司

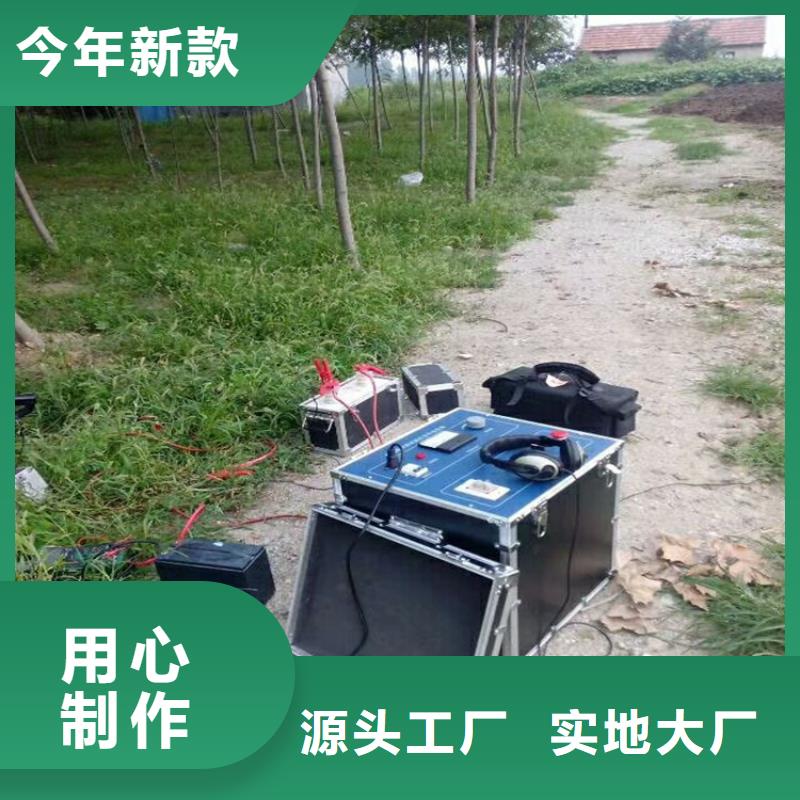

唐山地下電纜管線探測儀使用方法及簡介一、工作原理在故障線路停運后，首先由發射機向線路施加電壓使故障重現。電流由發射機發出，流經故障線路，在接地點入地并通過大地返回發射機。發射機注入的為斷續的交流信號。只有當注入電流大于50mA時，才可以繼續使用接收機進行定點操作。注入電流太小時，說明過渡電阻過大，無法定位。在架空線的正下方，接收機通過空間磁場傳感器檢測注入的斷續交流信號，在液晶屏上直觀顯示測量結果。在故障點前，電流持續存在，故障點后，電流消失?？上冗M行粗略分段，再定點，從而快速確定故障位置。二、發射機操作1.接線：警告！?接線前必須保證本條線路已停止運行！?不允許用接地線代替接線盤中的高壓線！?請嚴格遵守操作規程！?保護地線必須良好接地！首先將故障線路的開關斷開，使架空線路處于斷電離線狀態；保護地線接“保護地”端子接大地網；測試地線（帶黑色夾鉗的高壓導線）接“測試地”插座和大地網；至于接故障線路的輸出線，可根據現場情況，使用短連接線（帶紅色夾鉗的高壓導線）接“高壓輸出”端子和開關柜的線路側，若必須接在架空的線路上，則選用接線盤裝的長連接線，其高壓插頭接“高壓輸出”端子，其另一端的線鼻壓接在絕緣掛線桿的接線柱上，再將掛線桿掛在故障線路上。如果不知道具體故障相，可以同時掛接三相。

唐山 地下電纜管線探測儀為解決這些問題，我公司結合國內外接地故障定位技術以及多年的實踐經驗，開發出適合國內電網特點的架空線路接地故障定位儀。該儀器是目前國內體積小、重量輕輕（僅4.5kg），同時也是國內首臺超低頻率（0.5Hz）高壓恒流接地故障檢測定位儀。該儀器結合我公司獨有的高速數據采樣技術以及先進的軟件算法，有效的解決了故障線路分布電容對信號的影響。一臺主機能夠配合一組或多組采集接收器進行故障檢測的獨特設計，更加提高了查找故障點的速度，提高了工作效率。解決了因長時間找不到接地故障點而不能及時恢復送電，引起客戶投訴和因售電量減少帶來的經濟效益問題。也解決了因人海戰術和人工逐級登桿查找接地故障，而耗費大量人力物力等問題。儀器內置大容量鋰電池供電，滿負荷連續工作時間可達4小時。操作簡單、接線方便，主機、采集器和接收器總質量不足5Kg，非常適合野外作業。簡單實用的人機界面實時顯示故障信息，線路狀況一目了然，同時能夠自動識別故障上下游，對快速查找故障點提供了有力的數據依據，大大降低了對檢測人員專業要求。在兼顧可靠性、便捷性的基礎上，有力的保證了對故障點快速準確的定位。從根本上改變了配網接地故障定位的作業方法，使停電查線更為準確、快捷、方便、輕松，具有傳統方法無法比擬的優勢。

<唐山>天正華意電氣設備有限公司 唐山配電網架空線路接地故障定位儀

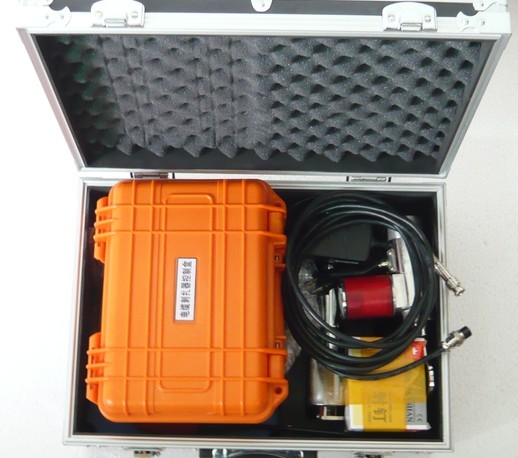

唐山 地下電纜管線探測儀設備組成單相接地故障點巡查裝置是由信號發生裝置、信號采集器、信號接收定位器三部分組成。（1）信號發生裝置：在故障線路停電狀態下，該裝置向10kV故障線路注入檢測信號，用以檢測接地故障。（2）信號采集器：為手持可移動測量裝置，檢測異頻電流信號用于定位單相接地點。在線路正常運行時，可實時檢測線路負荷電流。（3）信號接收定位器： 用于接收并顯示信號采集器發送異頻電流、負荷電流和鉗表電壓及本機電壓等測量數據，確定故障點方向及位置。2.2操作原理當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的異頻信號，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路?？梢酝ㄟ^在線路任意位置檢測該信號的存在與否，判斷故障點的位置。示意圖如下:三、特點及技術參數3.1特點（1）通過絕緣桿操作，內部有熔斷保護裝置，操作可靠（2）內置內置大容量鋰電池電源（可車載充電），無需另外提供電源，使用方便，經久耐用（3）信號發生裝置可以配置一組或多組信號采集接收器，可以進一步提高查找速度（4）電流采集接收無線天線內置，確保鉗表絕緣可靠（5）背光顯示可以設置，方便夜間使用（6）體積小、重量輕、操作簡單、攜帶方便3.2技術參數（1）信號發生裝置異頻電流輸出范圍：0-70mA輸出精度：±1mA輸出功率：50W測量范圍：0-80k檢測線路長度：大于100km顯示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm電 源：鋰電池12V/12Ah工作時間：大于4h工作溫度：-10℃～＋50℃裝置尺寸：327mm＊282mm＊218mm裝置重量： 8kg（2）信號采集器 檢測方式：鉗形CT積分方式傳輸方式：433MHz無線傳送傳輸距離：40m鉗口尺寸：Φ33mm測量范圍：0.1mA-100.0mA(異頻電流) 1A-600A（負荷電流）測試精度：±％工作時間：大于10h裝置尺寸：255mm＊76mm＊31mm電 源：堿性干電池1.5V＊4裝置重量： 340g（3）信號接收定位器顯示方式：中文液晶，背光功能工作時間：大于10hLCD尺寸：54mm＊50mm裝置尺寸：204mm＊100mm＊35mm電 源：堿性干電池1.5V＊5裝置重量：360g

<唐山>天正華意電氣設備有限公司 唐山配電網架空線路接地故障定位儀

唐山 地下電纜管線探測儀 主機主機用于向故障線路施加超低頻脈動直流信號使接地故障復現，電流由主機輸出，流經故障線路，在接地點入地并返回主機。圖2 主機面板5.1.1面板及各鍵功能介紹?信號輸出：接信號輸出線一段的插頭，另一端接掛線桿蝴蝶螺母，掛線桿掛接在故障線路上。?測試地端子：接大地網，儀器必須可靠接地。?液晶屏：采用4.3寸工業級480×240點陣高亮度彩色液晶屏，LED背光，顯示操作菜單和測量結果。?按鍵：“啟動/選擇”鍵，用于啟動信號、移動光標或修改數據；“停止/確認”鍵，用于停止信號輸出或是確認當前操作內容；“電源/返回”鍵，用于開關機或是放棄當前操作。注：在信號輸出時操作“電源/返回”鍵無效，必須先停止信號輸出。?DC 16.8V：儀器充電接口，請使用儀器配套專用充電器5.1.2主機主要部件：圖3 主機主要部件5.2采集器采集器用于掛在故障線路的沿線，用來檢測主機發出的直流脈沖信號，并通過無線方式向地面上的接收器傳輸數據。圖4采集器示意圖5.2.1面板及各部件功能介紹：?電源鍵：長按此鍵進行開、關機操作。?重置鍵：長按此鍵采集器將恢復出廠設置。?設置鍵：長按此鍵采集器進入設置狀態。具體參數的設置，需要接收器發送。注：出廠時已經配置好，若非必要無需操作。?背面有電池安裝槽用于安裝電池。如圖5所示：圖5采集器電池槽5.3接收器用于接收采集器發送回來的數據。圖6 采集器示意圖5.3.1面板及各部件功能介紹：?液晶屏：采用2.4寸工業級320×240點陣高亮度彩色液晶屏，LED背光，顯示操作菜單和測量結果。?↑鍵：修改數據和向上移動光標。?↓鍵：修改數據和向下移動光標。?→鍵：向右移動光標。?確認鍵：確認設置。?電源鍵：短按退出當前界面，長按關機。?背面有電池安裝槽用于安裝電池。如圖7所示：圖7 接收器電池槽

唐山配電網架空線路接地故障定位儀 <唐山>天正華意電氣設備有限公司

唐山地下電纜管線探測儀多功能電纜識別儀，又名電纜識別儀、帶電電纜識別儀、智能電纜識別儀是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤，本儀器設計采用了PSK技術，結合精準算法。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能，由發射機、發射電流鉗、接收機、接收柔性電流鉗等組成。發射機：帶電電纜識別、停電電纜識別時發射信號給目標電纜，內置大功能率可充鋰電池，發射機采用一體化專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，主機超大LCD實時顯示剩余電池電量，白色背光、發射信號動態指示，一目了然。發射鉗：帶電電纜識別時，發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ120mm，發射鉗具有方向性，發射信號從發射鉗上箭頭指示方向流入。

唐山地下電纜管線探測儀 系列無線高低壓鉤式電流表由超大口徑的鉤式檢測儀、無線接收器、伸縮絕緣桿等組成。鉤式檢測儀鐵芯采用新材料：輕便、精度高、量程廣、線性度好。連接伸縮絕緣桿，能在線測試60kV以下的裸導線或匯流母線，或110kV以下具有絕緣外皮的線纜之漏電流、電流、頻率、負荷等，特別適用于井下、野外多芯粗電纜的漏電巡查，變壓器負荷檢測。無線接收數據直線距離約150米，電流量程為AC 0～6000A或0～20000A可選，測量導線或電纜外徑Ф168mm，可測量母排尺寸168mm×245mm。鉤式檢測儀可以掛在線路上測試，節省操作人員體力。接收器采用3.5寸真彩液晶屏，圖形界面顯示，直觀清晰。絕緣桿輕便、具有防潮、耐高溫、抗沖擊、高絕緣、可伸縮等特點。儀表還具有數據保持、數據存儲等功能，廣泛應用于變電站、發電廠、工礦企業以及檢測站、電工維修部門進行電流檢測和野外電工作業等。

<唐山>天正華意電氣設備有限公司 唐山配電網架空線路接地故障定位儀

唐山地下電纜管線探測儀多功能電纜識別儀，又名電纜識別儀、帶電電纜識別儀、智能電纜識別儀是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤，本儀器設計采用了PSK技術，結合精準算法。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能，由發射機、發射電流鉗、接收機、接收柔性電流鉗等組成。發射機：帶電電纜識別、停電電纜識別時發射信號給目標電纜，內置大功能率可充鋰電池，發射機采用一體化專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，主機超大LCD實時顯示剩余電池電量，白色背光、發射信號動態指示，一目了然。發射鉗：帶電電纜識別時，發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ120mm，發射鉗具有方向性，發射信號從發射鉗上箭頭指示方向流入。

<唐山>天正華意電氣設備有限公司 唐山配電網架空線路接地故障定位儀

唐山 地下電纜管線探測儀這種方法的缺點是需要將電纜兩端的接地線全部解開略顯繁瑣。2、護層－大地接法： 圖3-1-2 護層－大地接線法如上圖所示，將電纜近端的護層接地線解開，低壓電纜的零線和地線的接地也應解開，對端的電纜護層保持接地，信號加在護層和接地釬之間（不可使用接地網），電纜相線保持懸空。電流自發射機流經護層，在電纜對端進入大地，流回近端返回發射機。這種接法不存在屏蔽，因而在地面上產生的信號強，信號特性也比較明確。同樣，由于護層－大地分布電容的存在，信號會自近向遠逐漸衰減。潛在的問題：護層外部的絕緣層若有破損，部分電流將由破損點流入大地，造成破損點后的電流突然減小，減小幅度與破損點的接地電阻有關。3、相線－護層接法：圖3-1-3 相線－護層接法如上圖所示，發射信號加在電纜一相和護層之間，對端相線和護層短路，護層兩端保持接地。如果是單條電纜敷設，信號自發射機流經芯線，再經護層和大地兩個回路返回。因為護層（鎧裝及銅屏蔽層）由連續金屬組成，電阻很小；大地回路由于存在兩端接地電阻，再加土壤電阻，總阻值較大，故大部分電流將通過護層返回，少部分電流通過大地返回。

<唐山>天正華意電氣設備有限公司 唐山配電網架空線路接地故障定位儀

唐山地下電纜管線探測儀架空線接地故障定位儀，適用于架空線路，在線路發生接地故障后，可用本設備對接地點進行定位。本設備采用低頻交流模式，避免系統分布電容影響。空間磁場傳感器定位方式在線路正下方檢測特征信號無須登桿掛接傳感器，具有操作簡單，使用方便的特點。本設備是一套便攜設備，可進行多條線路的故障定位。整套設備由發射機、接收機、空間磁場傳感器及附件組成。發射機內置大容量鋰電池，方便使用和攜帶。發射機 接收機空間磁場傳感器 發射機接線盤 功能特點?用途：220V-35kV 架空線路小電流接地故障查找定位?適用于過渡電阻小于5k的故障。?采用空間磁場傳感器檢測特征信號，無須登桿掛接傳感器。?發射機具有過流保護、過熱保護功能。?發射機內置大容量鋰離子電池組，攜帶方便。?接收機采用全數字化高靈敏度信號處理。?具有波形記錄功能，判據簡單。三、技術指標 1.定位精度：?空間磁場檢測方式＜20米 2.發射機技術指標：?輸出頻率：20Hz?輸出電壓：不小于AC600V?輸出功率：不小于80W?輸出電流：不小于300mA?電源：內置48V，10Ah鋰電池組；?充電器：輸入AC100-240V，50/60Hz；輸出54.6V/3A； ?體積： 450×240×270mm。質量：12.5kg3.接收機技術指標：?空間電流測量范圍：0~300mA測量精度：10％?顯示方式：800×480高亮彩色液晶，陽光下可視?電源：內置鋰離子電池組，標稱電壓3.7V，6700mAh。?充電器：輸入AC100-240V，50/60Hz；輸出5V/2A； ?體積226mm×120mm×55mm。質量：0.9kg；4.使用條件：溫度:-10℃－40℃，濕度5-90％RH，海拔＜4500m。

唐山 地下電纜管線探測儀這種方法的缺點是需要將電纜兩端的接地線全部解開略顯繁瑣。2、護層－大地接法： 圖3-1-2 護層－大地接線法如上圖所示，將電纜近端的護層接地線解開，低壓電纜的零線和地線的接地也應解開，對端的電纜護層保持接地，信號加在護層和接地釬之間（不可使用接地網），電纜相線保持懸空。電流自發射機流經護層，在電纜對端進入大地，流回近端返回發射機。這種接法不存在屏蔽，因而在地面上產生的信號強，信號特性也比較明確。同樣，由于護層－大地分布電容的存在，信號會自近向遠逐漸衰減。潛在的問題：護層外部的絕緣層若有破損，部分電流將由破損點流入大地，造成破損點后的電流突然減小，減小幅度與破損點的接地電阻有關。3、相線－護層接法：圖3-1-3 相線－護層接法如上圖所示，發射信號加在電纜一相和護層之間，對端相線和護層短路，護層兩端保持接地。如果是單條電纜敷設，信號自發射機流經芯線，再經護層和大地兩個回路返回。因為護層（鎧裝及銅屏蔽層）由連續金屬組成，電阻很小；大地回路由于存在兩端接地電阻，再加土壤電阻，總阻值較大，故大部分電流將通過護層返回，少部分電流通過大地返回。

<唐山>天正華意電氣設備有限公司 唐山配電網架空線路接地故障定位儀

唐山地下電纜管線探測儀概述近幾年來，隨著電網改造工程的實施，10kV配電線路由原來的“兩線一地”供電方式改造為中性點不接地的“三相三線”供電方式。10kV配電線路供電方式的改變，增強了配電線路的絕緣水平，降低了配電線路的跳閘率，提高了供電可靠性，減少了線路損耗。但采取新的供電方式在實際運行中，經常的發生單相接地故障，特別是在大風、暴雨、冰雹、雪等惡劣天氣情況下，接地故障頻繁發生，嚴重影響了變電設備和配電網的、經濟運行。故障發生后，由于線長范圍廣，采用以往憑經驗，分段逐段推拉，逐級桿塔檢查等傳統方法進行排查，費時費力，停電范圍大，時間長，很難快速準確查到故障點。本公司單相接地故障定位儀用于10kV故障線路停電后快速準確定位接地點，可以實現配網設備在出現故障的情況下的快速查找。減小線路檢修人員的勞動強度，省時省力，提高工作效率、供電可靠性和電力企業經濟效益。

<唐山>天正華意電氣設備有限公司 唐山配電網架空線路接地故障定位儀

唐山地下電纜管線探測儀 高壓！危險！操作者須經嚴格培訓并獲得相關高壓操作認證才能使用本儀表進行現場測試?！?操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行現場測試。● 被測線路電壓超過600V時須連接絕緣桿使用?！?嚴禁用本儀表測試電壓超過60kV的裸導線或匯流母線(可測試60kV以下的裸導線或匯流母線，或110kV以下具有絕緣外皮的線纜)?！?可測導線或電纜外徑Ф168mm，可測母排尺寸168mm×245mm。● 請使用專配絕緣桿連接該儀表。● 儀表連接好伸縮絕緣桿后要輕拿輕放，避免與地面沖擊造成損壞?！?請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表?！?長時間不用儀表，請定期給電池充電或取出電池?！?更換電池，注意極性，若無法更換，請聯系廠家?！?拆卸、維修本儀表，必須由有授權資格的人員操作，并定期保養。● 若本儀表及其他部件有損傷，請禁止使用?！?由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理?！?建議絕緣桿每年至少進行一次絕緣強度測試(AC 110kV/rms絕緣桿完全拉伸后，兩端之間)。● 多芯電纜漏電巡查方法：檢測儀鉤在電纜上，沿線巡查，若接收器由有較大電流顯示突變?yōu)楹苄‰娏骰驘o電流顯示，該點即為電纜漏電點。

唐山地下電纜管線探測儀多功能電纜識別儀，又名電纜識別儀、帶電電纜識別儀、智能電纜識別儀是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤，本儀器設計采用了PSK技術，結合精準算法。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能，由發射機、發射電流鉗、接收機、接收柔性電流鉗等組成。發射機：帶電電纜識別、停電電纜識別時發射信號給目標電纜，內置大功能率可充鋰電池，發射機采用一體化專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，主機超大LCD實時顯示剩余電池電量，白色背光、發射信號動態指示，一目了然。發射鉗：帶電電纜識別時，發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ120mm，發射鉗具有方向性，發射信號從發射鉗上箭頭指示方向流入。

<唐山>天正華意電氣設備有限公司 唐山配電網架空線路接地故障定位儀

唐山 地下電纜管線探測儀 工作原理當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的直流脈沖信號使故障重現，根據基爾霍夫定律，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。那么從線路始端到故障點的路徑上采用二分法的方式，在故障區域就能夠測量到與注入信號近似等值或是小于該值的信號，而非故障區域（包括非故障分支和故障點后）故障的電流消失。逐級縮小接地區間范圍，直到找到故障點。示意圖如下:圖1 系統示意圖3主要功能與特點3.1充分注重用戶的使用體驗：體積小、重量輕、操作簡單、定位快速準確、長時間工作穩定的特點，方便野外作業。3.2適用于小電流接地系統配電網能夠檢測架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地等多種故障。3.3超低頻高壓直流信號、獨有的高速采樣技術以及先進算法有效的避免了系統分布電容影響，數據采樣更加。3.4故障電阻的檢測范圍寬，能夠有效檢測高阻接地等隱性故障：?本儀器能夠檢測線路上由于瓷瓶開裂、污物、潮濕等原因高阻狀態下的接地，此狀態的檢測可有效的防止隱性接地故障的發生。3.5施加恒流信號使故障重現，故障電阻發生變化儀器將自動調節保持電流恒定，為故障檢測提供了可靠的信號保證。3.6整套儀器設計小巧，操作簡單，自動化程度高，減少了人工參與判斷引起的誤判，提高了故障檢測的準確性，大大了工作效率：?主機體積小整機質量僅4.5kg，采集器和接收器總共不足0.5kg，其便捷性可見一斑。?

<唐山>天正華意電氣設備有限公司 唐山配電網架空線路接地故障定位儀

唐山地下電纜管線探測儀架空線接地故障定位儀，適用于架空線路，在線路發生接地故障后，可用本設備對接地點進行定位。本設備采用低頻交流模式，避免系統分布電容影響。空間磁場傳感器定位方式在線路正下方檢測特征信號無須登桿掛接傳感器，具有操作簡單，使用方便的特點。本設備是一套便攜設備，可進行多條線路的故障定位。整套設備由發射機、接收機、空間磁場傳感器及附件組成。發射機內置大容量鋰電池，方便使用和攜帶。發射機 接收機空間磁場傳感器 發射機接線盤 功能特點?用途：220V-35kV 架空線路小電流接地故障查找定位?適用于過渡電阻小于5k的故障。?采用空間磁場傳感器檢測特征信號，無須登桿掛接傳感器。?發射機具有過流保護、過熱保護功能。?發射機內置大容量鋰離子電池組，攜帶方便。?接收機采用全數字化高靈敏度信號處理。?具有波形記錄功能，判據簡單。三、技術指標 1.定位精度：?空間磁場檢測方式＜20米 2.發射機技術指標：?輸出頻率：20Hz?輸出電壓：不小于AC600V?輸出功率：不小于80W?輸出電流：不小于300mA?電源：內置48V，10Ah鋰電池組；?充電器：輸入AC100-240V，50/60Hz；輸出54.6V/3A； ?體積： 450×240×270mm。質量：12.5kg3.接收機技術指標：?空間電流測量范圍：0~300mA測量精度：10％?顯示方式：800×480高亮彩色液晶，陽光下可視?電源：內置鋰離子電池組，標稱電壓3.7V，6700mAh。?充電器：輸入AC100-240V，50/60Hz；輸出5V/2A； ?體積226mm×120mm×55mm。質量：0.9kg；4.使用條件：溫度:-10℃－40℃，濕度5-90％RH，海拔＜4500m。

<唐山>天正華意電氣設備有限公司 唐山配電網架空線路接地故障定位儀

唐山 地下電纜管線探測儀為解決這些問題，我公司結合國內外接地故障定位技術以及多年的實踐經驗，開發出適合國內電網特點的架空線路接地故障定位儀。該儀器是目前國內體積小、重量輕輕（僅4.5kg），同時也是國內首臺超低頻率（0.5Hz）高壓恒流接地故障檢測定位儀。該儀器結合我公司獨有的高速數據采樣技術以及先進的軟件算法，有效的解決了故障線路分布電容對信號的影響。一臺主機能夠配合一組或多組采集接收器進行故障檢測的獨特設計，更加提高了查找故障點的速度，提高了工作效率。解決了因長時間找不到接地故障點而不能及時恢復送電，引起客戶投訴和因售電量減少帶來的經濟效益問題。也解決了因人海戰術和人工逐級登桿查找接地故障，而耗費大量人力物力等問題。儀器內置大容量鋰電池供電，滿負荷連續工作時間可達4小時。操作簡單、接線方便，主機、采集器和接收器總質量不足5Kg，非常適合野外作業。簡單實用的人機界面實時顯示故障信息，線路狀況一目了然，同時能夠自動識別故障上下游，對快速查找故障點提供了有力的數據依據，大大降低了對檢測人員專業要求。在兼顧可靠性、便捷性的基礎上，有力的保證了對故障點快速準確的定位。從根本上改變了配網接地故障定位的作業方法，使停電查線更為準確、快捷、方便、輕松，具有傳統方法無法比擬的優勢。
