張掖三相電能表校驗裝置電能表校驗前的相關參數設置進行電能表校驗前，需要根據被校表及其在網線路的具體情況進行參數設置，通過鍵盤的“↑”、“↓”選擇修改項，數字輸入項通過鍵盤的0~9鍵輸入相應數字，輸入數字時“刪除”鍵起到退格的作用。其他非數字輸入項，通過“←”、“→”來選擇該項的其他內容。具體設置項目如下：常數：被校電能表的的電能常數。輸入范圍是1~。圈數：指計算誤差的校驗圈數。輸入范圍是1~999。量程：是指電流量程，可以選擇“內置5A”、“鉗表5A”、“鉗表50A”、“鉗表100A”、“鉗表500A”、“鉗表1500A”等量程。分頻：分頻系數，指被校電能表脈沖常數超出本儀器的輸入范圍時，按照：實際被校電能表脈沖常數 ＝ 輸入本儀器的被校電能表脈沖×分頻系數的公式來計算，得到的分頻系數。當未使用分頻系數時，該項輸入為1。

<張掖>天正華意電氣設備有限公司
單相電能表現場測試儀/詢問報價

張掖三相電能表校驗裝置被校電能表的接線方式方法2.3.1 工作電源的連接本儀器提供兩種供電方式：市電供電和電壓端子接入電源供電。這兩種方式的切換是通過面板的電源轉換開關來是實現的（如圖2-1：8所示），當選擇到“外”時，儀器通過市電供電；當選擇到“內”時，儀器通過電壓端子的Ua、Uo供電。由于本儀器工作電源范圍是AC45V~450V，當用戶現場工作時，即使沒有市電供電，僅僅通過被測電能表的電壓通道提供的能量，就可以使本儀器正常工作，給用戶提供了的方便。2.3.2 脈沖采集的方式方法本儀器支持多種被校電能表的脈沖輸入方法，如光電采樣器、手動采樣器或直接采集電子脈沖。當通過脈沖線直接采集電子脈沖時，要求使用本儀器配套的脈沖線。該脈沖線中，黑色線為電源負極，接在目標電能表脈沖輸出端子的負極；黃色線為脈沖接收，接在目標電能表脈沖輸出端子的輸出端。2.3.3 電壓、電流的連接方式方法下面分別給出校驗單相電能表、三相三線電能表、三相四線電能表的接線方式，其中電流的接法分別給出了內置電流互感器和鉗形電流互感器的，用戶根據實際情況靈活選擇。

張掖三相電能表校驗裝置主菜單當開機后顯示圖三所示的主菜單界面。屏幕頂端一行顯示狀態參量，包括：程序版本號、電壓檔位、電流輸入方式、日期時間、電池剩余電量（用戶可根據此數值來判斷是否需要為儀器充電）。中部為功能菜單選項，共十二項，包括：參數設置、電氣測試、電表校驗、走字試驗、矢量分析、變比測試、測試_485、波形顯示、頻譜分析、諧波測試、歷史數據、系統校準。通過↑、↓、←、→鍵進行選擇，按確定鍵進入相應功能界面；屏幕下方為提示欄，為用戶進行簡單的操作提示，方便用戶正確操作。（2）參數設置界面圖四、參數設置屏如圖四所示：參數設置界面用于調整試驗前所需要確定的數據。包括：PT變比、CT變比、主表常數、副表常數、主表圈數、副表圈數、接線方式、輸入方式、電流輸入、設置日期、設置時間、電表編號、485_規約、485_速率。PT變比 — 當進行高壓計量直接測試時，用來輸入高壓計量表計所接的電壓互感器比值，從而在電氣測試中的一次參量中可直接換算到一次側的電壓值；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下的數字鍵輸入所需的數字，按【確定】鍵完成設置。CT變比 — 分兩種情況：當進行高壓計量直接測試時，用來輸入高壓計量表計所接的電流互感器比值，從而在電氣測試中的一次參量中可直接換算到一次側的電流值；當進行低壓計量表計直接用大鉗表從CT一次側取樣進行電表校驗時，用來輸入計量表計所接的電流互感器比值，才能完成正常的校驗；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。

<張掖>天正華意電氣設備有限公司
單相電能表現場測試儀/詢問報價

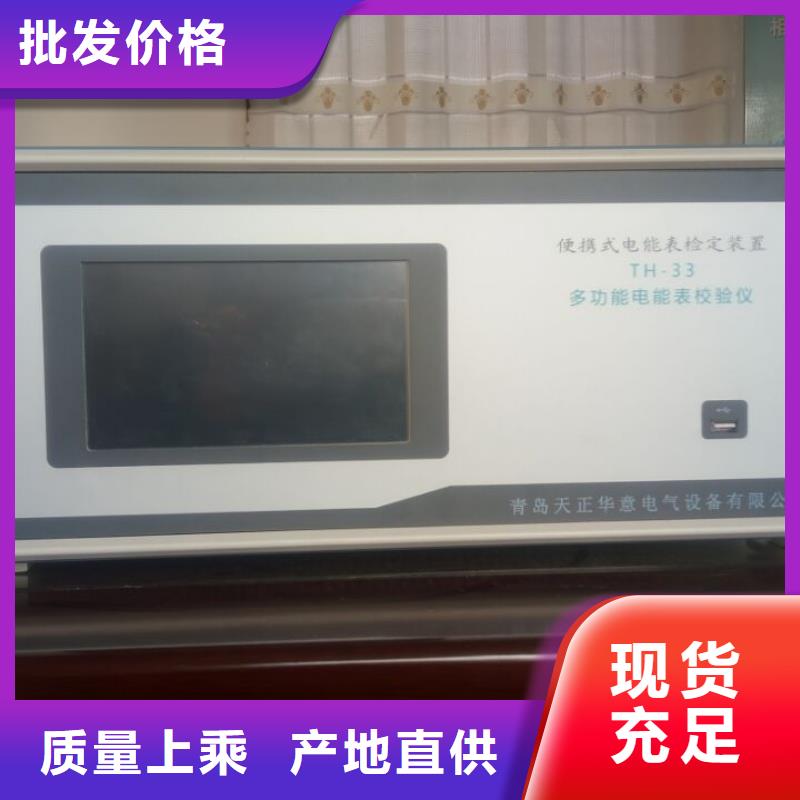

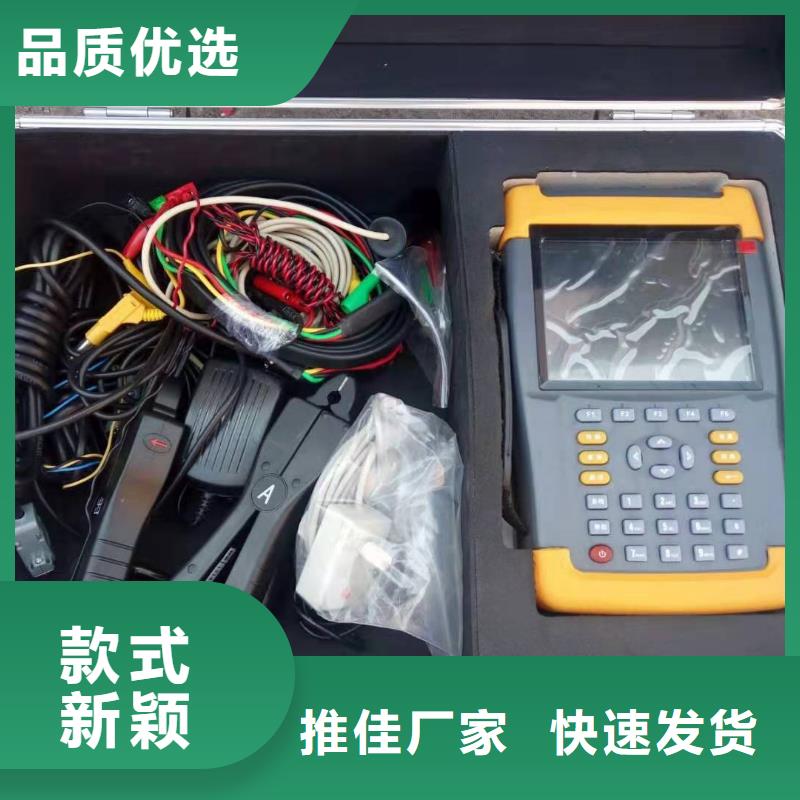

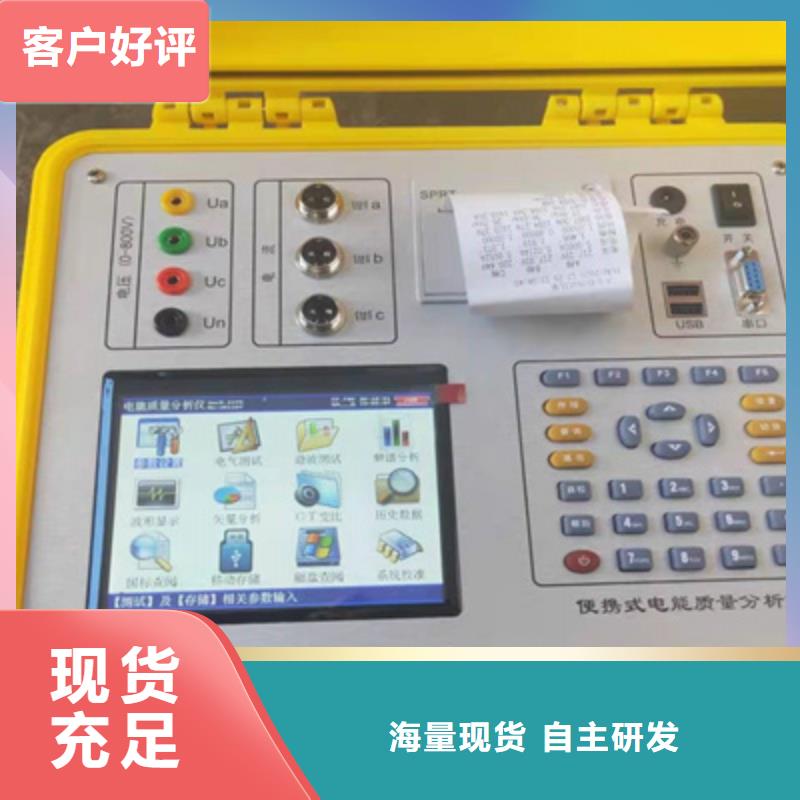

張掖三相電能表校驗裝置多功能電能表現場校驗儀是我公司開發、研制的集電參量測量、電能表校驗、接線判斷為一體的高精度測試儀器。該儀器配以高精度、高線性度的電壓互感器和電流互感器，使儀器對各種參量的測量精度很高，同時配有鉗形電流互感器，使得現場接線簡便，無需斷開電流回路即可直接接入。該儀器采用大屏幕彩色液晶作為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，多可存儲1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。儀器采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用。現場測試操作方便。本機操作時中可以打開后部的支架放在桌面使用，亦可手持操作使用。為方便手持操作，本機可增加固定手持操作的緊固帶。手持操作時可以將手固定在儀器的左側，保證了手持操作的方便靈活。一

<張掖>天正華意電氣設備有限公司

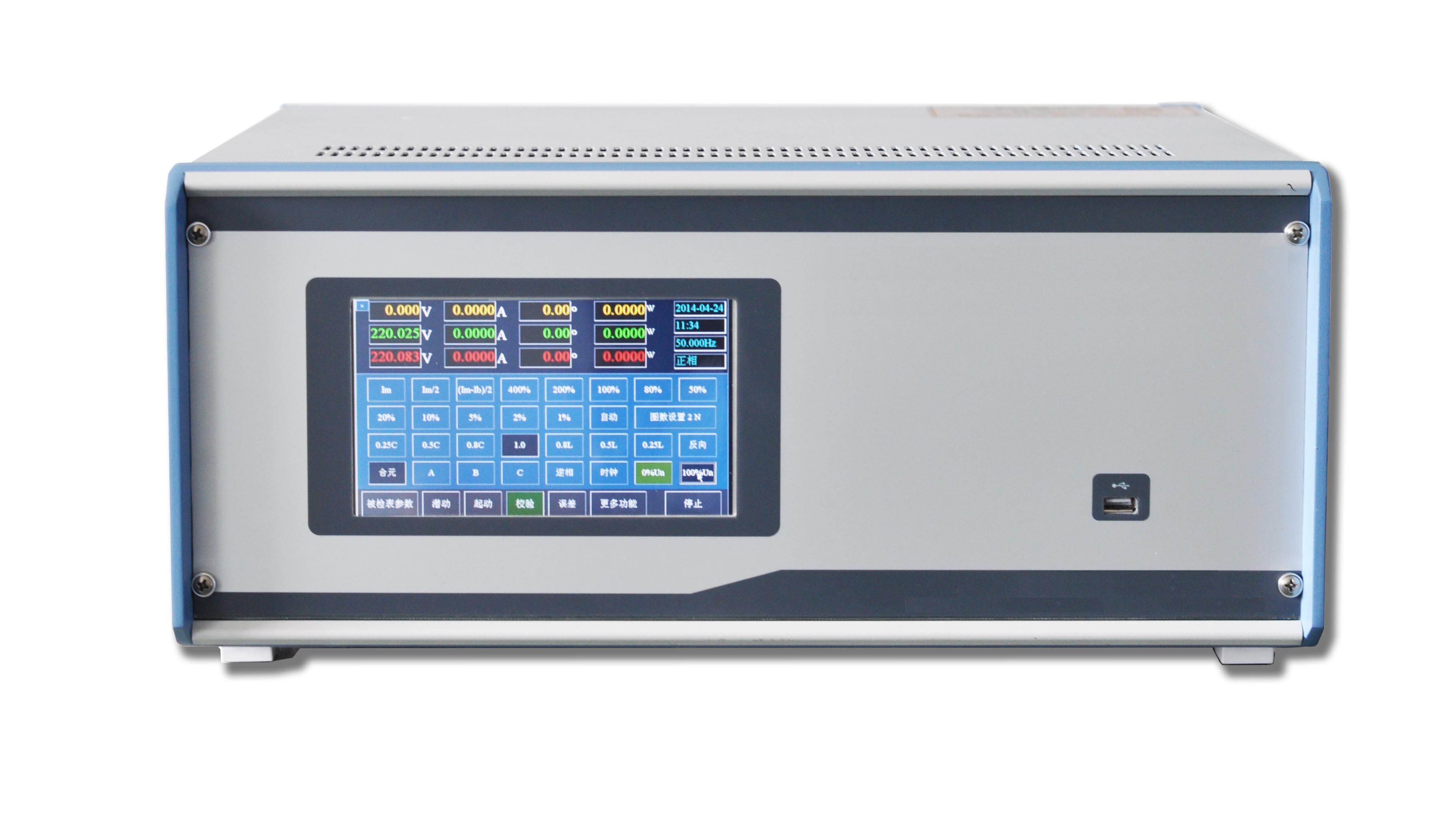

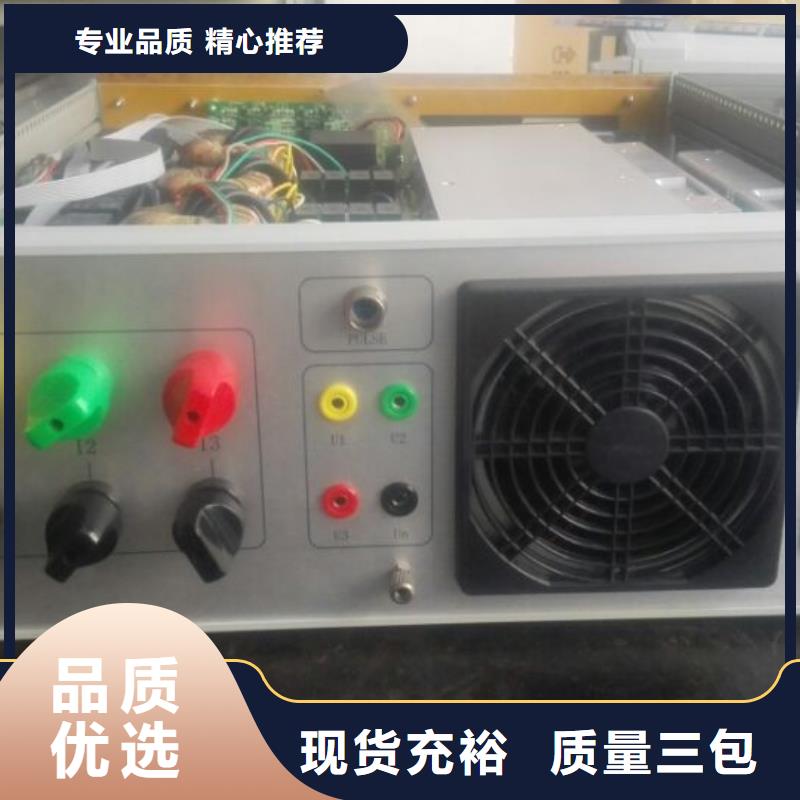

張掖三相電能表校驗裝置概述三相多功能電能表檢定裝置，是根據有關標準規程和要求設計的新型全自動檢定裝置，它由內附互感器的程控電源和標準電能表組成，配置如表1所示，具有精度高、穩定性好、功能強、使用方便等特點，可供生產廠、供電部門、計量部門對電子式或感應式三相三線、三相四線、單相有功及無功電能表進行校驗和檢定。配備時間校驗儀時還可以對多功能電能表的計時誤差，需量指示誤差等進行檢定。本使用手冊主要說明在使用專用鍵盤時的操作方法。二、電能部分技術指標1、裝置準確度等級：0.03／0.05／0.1／0.22、裝置標準配置：TH-3AC（準確度等級0.1）或RM10（準確度等級0.05） 3、裝置輸出量程輸出電壓：3×57.7V／100V／220V／380V 自動量程切換輸出電流：3×0-100A 自動量程切換4、裝置每相輸出容量電壓：50VA（根據校表數量增加）電流：80VA （根據校表數量增加）5、裝置調節范圍：電壓：0-120％，調節細度：0.01％滿度電流：0-120％，調節細度：0.01％（滿度）相位：（電壓／電流）：0-359.99，調節細度：0.01°頻率：45-65Hz 調節細度：0.01Hz6、裝置輸出穩定度電壓：＜ 0.02％ （3分鐘）電流：＜ 0.02％ （3分鐘）功率：＜ 0.05％ （PH＝1，3分鐘）7、輸出波形畸變系數電壓、電流＜ 0.5％（額定負荷）8、諧波輸出2-21次諧波 任意設置9、起動電流輸出：額定電流的千分之一10、裝置輸入電源：220±10％，50Hz

單相電能表現場測試儀/詢問報價

張掖三相電能表校驗裝置概述三相多功能電能表檢定裝置，是根據有關標準規程和要求設計的新型全自動檢定裝置，它由內附互感器的程控電源和標準電能表組成，配置如表1所示，具有精度高、穩定性好、功能強、使用方便等特點，可供生產廠、供電部門、計量部門對電子式或感應式三相三線、三相四線、單相有功及無功電能表進行校驗和檢定。配備時間校驗儀時還可以對多功能電能表的計時誤差，需量指示誤差等進行檢定。本使用手冊主要說明在使用專用鍵盤時的操作方法。二、電能部分技術指標1、裝置準確度等級：0.03／0.05／0.1／0.22、裝置標準配置：TH-3AC（準確度等級0.1）或RM10（準確度等級0.05） 3、裝置輸出量程輸出電壓：3×57.7V／100V／220V／380V 自動量程切換輸出電流：3×0-100A 自動量程切換4、裝置每相輸出容量電壓：50VA（根據校表數量增加）電流：80VA （根據校表數量增加）5、裝置調節范圍：電壓：0-120％，調節細度：0.01％滿度電流：0-120％，調節細度：0.01％（滿度）相位：（電壓／電流）：0-359.99，調節細度：0.01°頻率：45-65Hz 調節細度：0.01Hz6、裝置輸出穩定度電壓：＜ 0.02％ （3分鐘）電流：＜ 0.02％ （3分鐘）功率：＜ 0.05％ （PH＝1，3分鐘）7、輸出波形畸變系數電壓、電流＜ 0.5％（額定負荷）8、諧波輸出2-21次諧波 任意設置9、起動電流輸出：額定電流的千分之一10、裝置輸入電源：220±10％，50Hz

<張掖>天正華意電氣設備有限公司

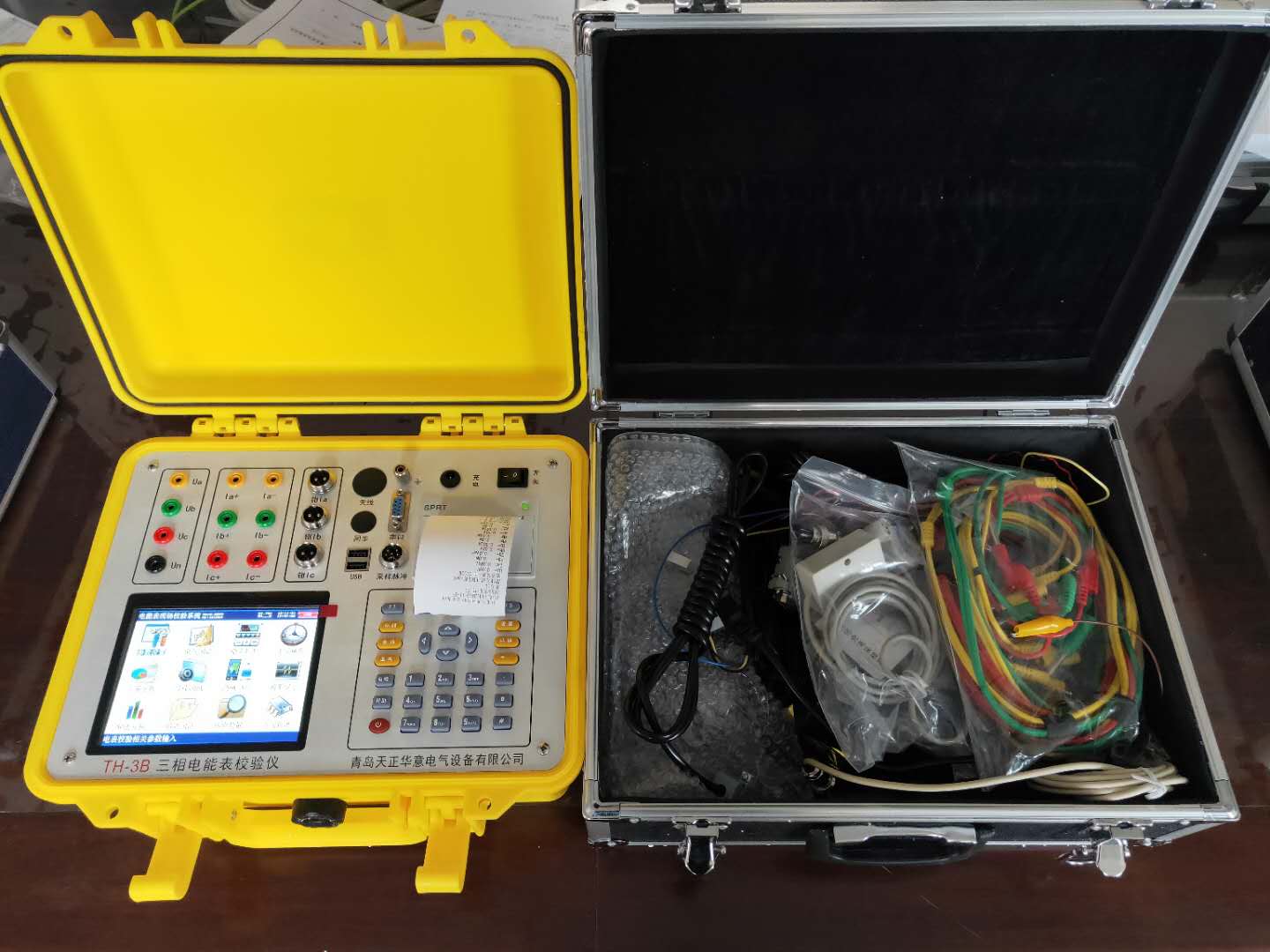

張掖三相電能表校驗裝置 相電能表現場校驗儀本產品主要用于0.1級及以上0.05級所有單、三相電能表的現場校驗，特別增加的三相源，可以在用戶無負荷或在實驗室環境下實現對各類電能表的校驗、雙表同時校驗、電參數測量、變比測試、諧波測試、錯誤接線判別校正、測試數據存儲和查詢等多種功能，5.7寸彩色液晶或觸摸屏顯示、中英文雙語界面，多種供電方式選擇，完全滿足客戶使用需求。具有鉗表自校準功能，隨時確保鉗表精度穩定。產品功能：1、校驗所有電能表電能誤差，校核各種電能表常數；2、同時校驗同一回路中的主副表或同一回路中的有功、無功表；3、校驗電壓、電流、功率、功率因數、相位和頻率等電工儀表和變送器；4、測量現場各相電參數指標（U、I、P、Q、Φ、F），同時測量并顯示三個電壓/電流的波形；5、自動檢測鉗表誤差變化，各相之間互相自檢，保證鉗表和儀器的長期精度穩定性；6、表源一體，輸出電流5A，輸出功率８VA，在現場無負荷時進行電能表校驗；7、自帶模擬負載，可任意功率因數、任意電流大小輸出，對電能表校驗點進行測試；8、測量TA變比，測量 PT、CT 二次負荷；9、配 20A、100A、500A、1000A 鉗，直接測量低壓計量綜合誤差；10、測量三相電壓、電流的 2～51 次諧波，并可存儲全部諧波數據；11、在四個相限識別任意種電能表錯誤接線，顯示任意接線的六角圖，能識別IB接入與TV、TA極性接反的情況，還可作為六角圖查線培訓使用；12、可選配各類條碼掃描槍，將電能表條碼掃描并存儲到儀器中；13、直接讀取多功能電能表數據、測量各種電能表走字誤差；14、電池供電、在線取電、外接電源等多種供電方式選擇；15、支持小于5mA小電流測試，方便首檢無負荷時接線識別；16、可通過U盤、串口、藍牙等升級軟件下載校驗數據，可與 PC 機進行通訊；17、配專用電能表管理系統軟件，實現無紙化辦公；18、存儲全部測量數據，包括工作參數，方便事后分析。

<張掖>天正華意電氣設備有限公司
單相電能表現場測試儀/詢問報價

張掖三相電能表校驗裝置 產品特點：1、采用數字真無功測量技術，測量不受電壓電流不平衡、相角不對稱、頻率變化等影響，準確度達千分之一；2、采用高速高精度數字乘法器，同時測量有（無）功功率、電壓、電流、頻率、相位等全部參數，并對全部參數進行軟件修正；3、高亮度、高清晰度、高分辨率5.7＂（320＊240）TFT彩色液晶顯示，T9漢字輸入法；4、寬工作電源AC 57.7～480V，在 -20℃～＋40℃ 的溫度范圍內保證電能的準確性；5、無電位器，提高了系統的穩定性和可靠性，徹底防止儀器因運輸等外界原因造成誤差改變；6、電壓自動換檔 30～480V、電流直接輸入 5A；7、帶 0.2 級 5A 鉗表，已含開合不重復性誤差、接觸誤差、外界磁場干擾誤差、角差等；8、高精度塑膠模具機箱設計，輕巧美觀，方便各類現場校驗。技術參數：電壓量程 AC 30-480V電流量程端子輸入 1A、5A鉗表輸入(一倍過載) ：主機1臺、電能表校驗系統管理軟件1套（光盤）、5A鉗表ABC相各1只、電壓/電流鱷魚夾10個、電壓（電流）測試線1套、脈沖采集線1條、光電采樣器1個、端子充電線1條、PC通訊線1條、《使用說明書》1本、《出廠檢驗報告》1張、儀器箱1個。

張掖三相電能表校驗裝置感謝您使用三相電能表現場校驗儀產品。本產品集電能表校驗和低壓計量裝置綜合測試功能于一體。既能測量高壓電能表，也能測量低壓計量裝置綜合誤差，測量TA變比，PT、CT二次負荷。一臺儀器相當于多臺儀器。在次使用本產品之前，請您務必仔細閱讀隨機配送的所有資料，這會有助于您更好地使用本產品。如果您未按本手冊的說明及要求操作本產品，或因錯誤理解等原因誤操作本產品，本公司將不對由此而產生的任何損失承擔責任。本公司已經對本手冊進行了嚴格仔細的校勘和核對，但我們不能保證本手冊完全沒有任何錯誤和疏漏。本公司致力于不斷改進產品功能、提高服務質量，因此保留對本手冊中所描述的任何產品和軟件程序以及本手冊的內容進行更改而不預先另行通知的權利。本手冊的用途在于幫助您正確地使用本產品，并不代表對本產品的軟硬件配置的任何說明。有關產品配置情況，請查閱與本產品相關合約或咨詢本公司。本手冊中的圖片僅供參考如果有個別圖片與產品實物不符，請以產品實物為準。

單相電能表現場測試儀/詢問報價

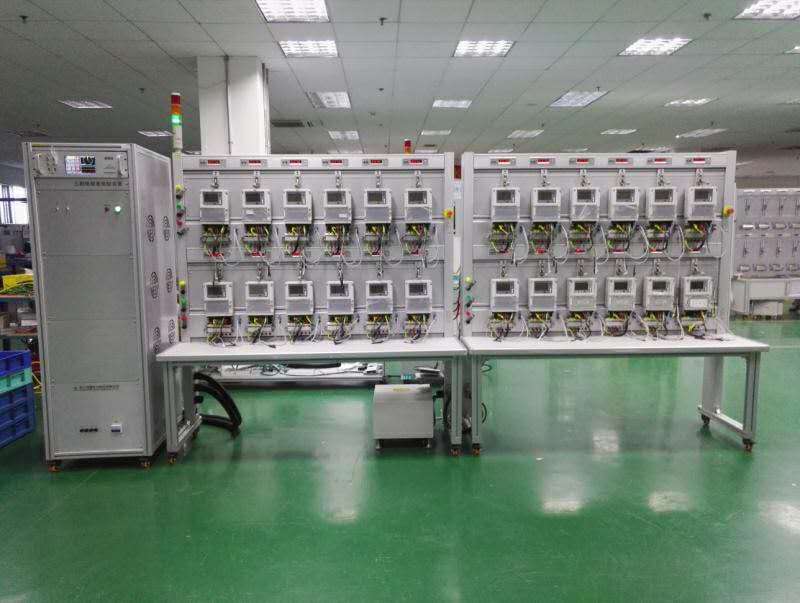

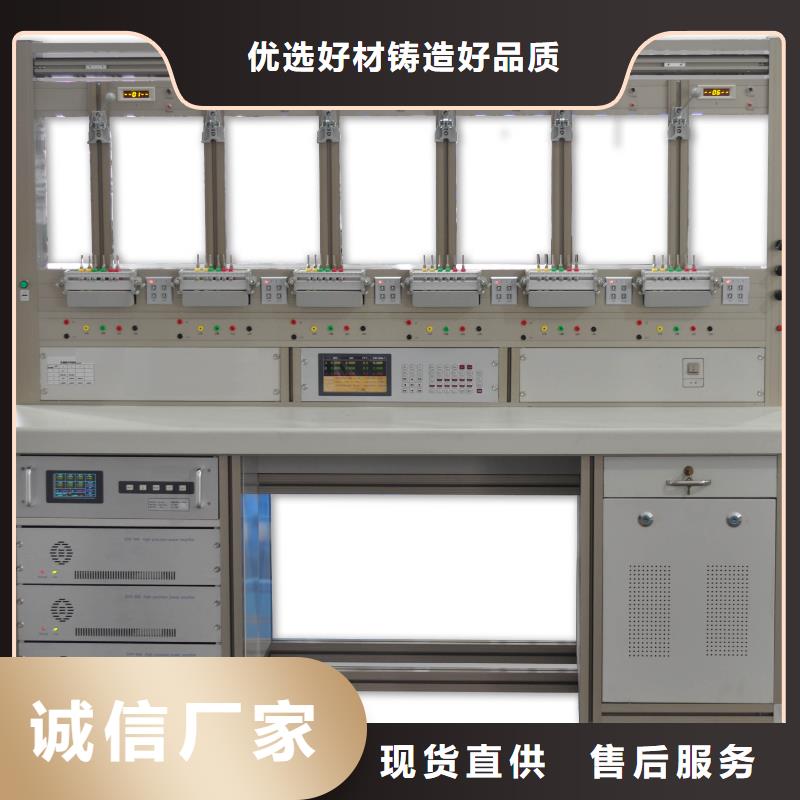

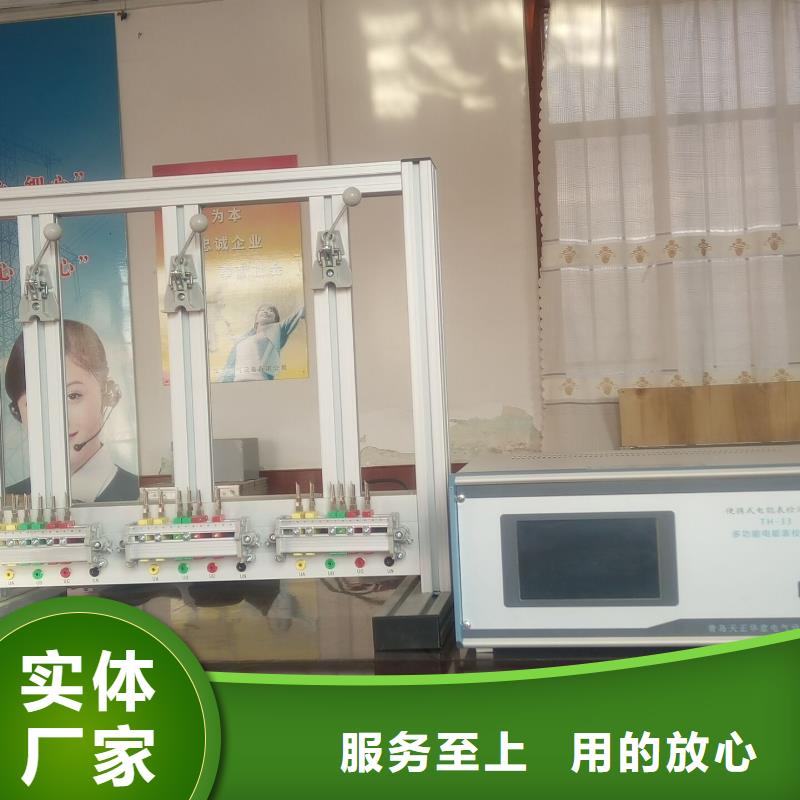

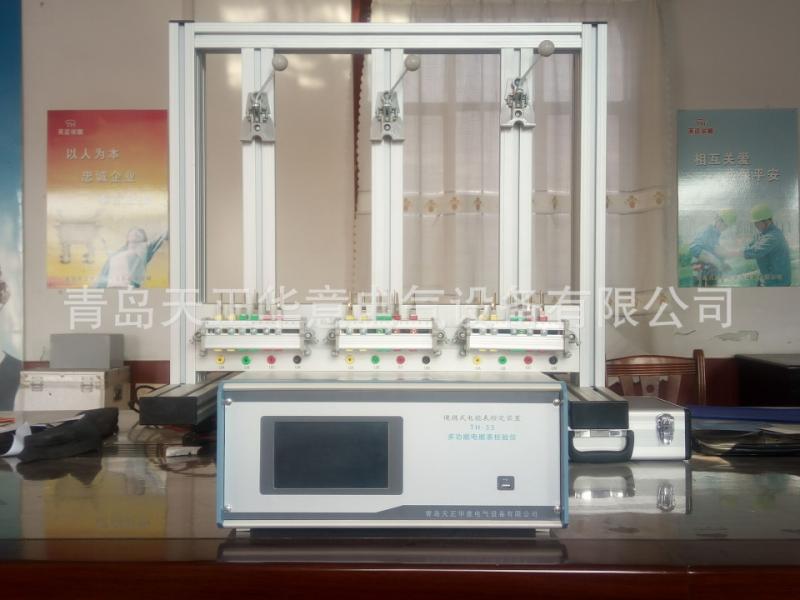

張掖三相電能表校驗裝置電流輸出先自掛表架左側表位的自動壓接表架，由個彈性接表棒通過被校表電流線圈，再由第二個彈性接表棒出，再接至下一個表位的自動壓接表架，串接各被校表直到掛表架右邊一個表位的自動壓接表架。然后，并接電流短接端子的低端（黑色）后，回到裝置的電流源。三相裝置的電壓輸出采用插孔式插座，電壓相線一端插入插孔，另一端的夾子與電能表各相電壓端子高端相連，電壓零線與電壓端子低端相連。如果是手動壓表機構，應先根據被校表的高度調節壓表的機構位置，將被校表接線孔對準自動壓接表架的彈性接表棒插入，同時多功能端子也一一對準后，將壓表手柄下壓。拆卸被校表時，先向上扳壓表手柄釋放被校表，然后上提將被校表取下。如果是自動壓表機構，可能采用電動或氣動壓表方式（選擇功能），將全部被校表準確放入托表盤，托表盤的設計結構可確保被校表各功能端子一一對準壓接表架上的接表探針，這時按下【壓表】按鈕，全部表位壓表的機構自動下壓，彈性接表棒頂住被校表。拆卸被校表時，再次按下【壓表】按鈕，全部表位壓表的機構自動釋放，然后逐一將被校表取下。多功能快速自動壓接表架可將全部接線端子一次壓接完成，由于壓接的端子多，確保被校表與多功能快速自動壓接表架的相對位置就非常重要，這一點是靠托表盤來完成的，因此準確地將被校表放置在托表盤內是非常重要的。在多功能快速自動壓接表架的內部有連接插座，將被校表有功/無功電能脈沖信號、RS-485信號、載波通信信號以及其它功能端子全部引出而無需另外接線。以下電能表端子圖示引自國網智能電能表型式規范文件，圖1-2是直接接入式三相智能電能表的接線端子示意圖，表1-1是其接線端子功能定義。圖1-3是直接接入式三相費控智能電能表的接線端子示意圖，表1-2是其接線端子功能定義。圖1-4是三相智能電能表載波通信模塊狀態指示燈示意圖，表1-3是載波通信模塊狀態指示燈功能定義。

---
