電纜的連接應便于拆卸和移動。柜體防雨性能應良好，在不利的氣候條件下應能開門檢修。柜正面應設有帶鉸鏈的密封門，上有把手、碰鎖和可外加掛鎖的設施。 4 CS11 CS17 CS8 CS6 CS14操動機構的控制柜應有足夠的端子板，以供設備內部配線及外部電纜端頭連接用，端子板及終端板與夾頭均應安裝在電纜進口上部，與電纜的距離應不大于150mm，每塊端子板應有15％的備用端子。 5 除控制、指示及聯鎖等通常用的輔助觸點外，每臺隔離開關主刀閘需有備用的常開與常閉觸點各10 對，接地刀閘則為8 對(倘若分相操作則為每相的數量)，輔助觸點的開斷能力為直流110V、5A 或220V、2.5A。 6 所有輔助觸點應在電氣接線圖上。刀閘和GW5隔離開關同屬刀型開關。無論外形、結構原理、操作方法都很相似。但它們有截然不同之點，必須嚴格區分。   刀閘是一種簡單的開關電器，用于開斷500伏以下電路，它只能手動操作。由于電路開斷時常有電弧，所以，裝有滅弧裝置或快斷觸頭。為了增大滅弧能力，其刀一般都較短。   GW5隔離開關有高壓、低壓、單極、三極、室內、室外之分，它沒有專門的滅弧裝置，不能用來接通、切斷負荷電流和短路電流，只能在電氣線路切斷的情況下，才能進行操作。其主要作用是隔離電源，使電源與停電電氣設備之間有一明顯的斷開點，所以不慮滅弧。為了保證可靠地隔離電源，防止過電壓擊穿或相間閃絡，其刀一般做得較長，相間距離也較大。   總之，

少、免維護產品隨著高壓電器產品大量采用SF6和真空等優良絕緣介質和滅弧介質，以及建立在先進高科技(如CAM等) 基礎上的生產工藝實施，產品的檢修周期可以延長到10年，甚至產品終身免維護檢修。而且隨著電子、息技術發展，在線檢測技術走向?qū)嵱没?，使用部門有條件實現由故障檢修到狀態檢修的轉化。運行維護也將實行“少人、、、可靠”。今后十幾年是由少、免維護產品有較大發展的時期，并將逐步在電力系統中占有一定地位。經濟疲軟而電力嚴重過剩，“窩電”已成為東北三省發展的痛點。為改變東北地區電力供大于求的局面，加快解決電力消納、系統調峰等問題，7月11日，能源局對外公布了《能源局關于推動?xùn)|北地區電力協調發展的意見》（下稱《意見》）。這是繼《關于近期支持東北振興若干重大政策舉措的意見》、《關于振興東北地區等老工業 的若干意見》后，官方再度的強調東北地區電力消納問題的文件。研發、生產、銷售和服務為一體的規模型企業，公司技術力量雄厚，設備配套完善，產品型號多樣，隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。

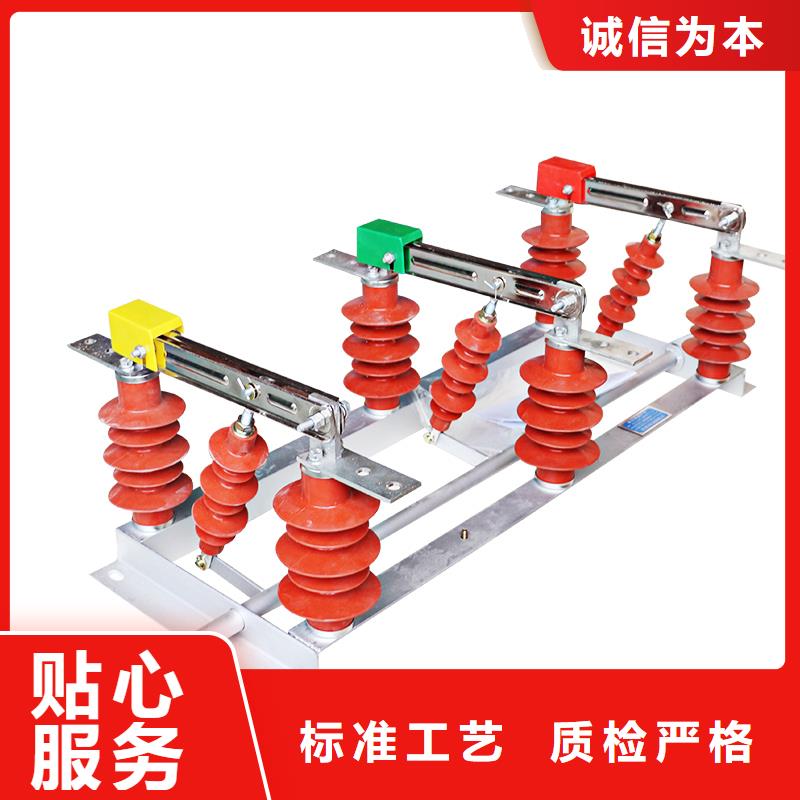

隔離開關采用雙柱中開、觸頭轉入式結構，具有自清潔觸頭的能力，提高了接觸可靠性；觸指采用度、高導電率、高性的新型材料制造。依靠觸指自身的力夾緊觸頭，避免了目前因簧銹蝕、發熱退火而引起的觸頭夾緊力降低，接觸電阻增加，觸頭電阻增加，觸頭發熱加劇的惡性循環；隔離開關轉動部分按免維護的要求設計。轉動座設計成密封結構，水汽、塵埃、有害氣體無法進入，使軸承、二硫化鉬鋰基潤滑脂永遠工作在良好的環境中，軸承永不生銹、潤滑脂無法流失，永不干涸，使隔離開關長期動作后的操作力矩不會增加。采用不銹金曲軸銷與無油自潤滑軸承相配合結構；鋼制件采用熱鍍鋅，確保隔離開關操作靈活、輕便、可靠、記不銹蝕。詳細介紹概述： GW5系列戶外高壓交流隔離開關是交流50Hz的戶外高壓電器設備，額定電壓等級有40.5kV、72.5kV、126 kV，供高壓線路在有電壓無負載情況下進行開合以及被檢修高壓母線、斷路器等電氣設備與帶電高壓線路進行電氣隔離之用，也可用于開、合小電容或電感電流。本系列戶外隔離開關滿足GB1985《高壓交流隔離開關的接地開關》、IEC129《交流隔離開關與接地開關》以及GB/T11022《高壓開關設備和控制設備標準的共用技術要求》等標準的相關規定。 【GW5-40.5隔離開關】使用環境條件：1. 環境溫度：上限＋40℃，下限一般地區-30℃，嚴寒地區-40℃；2. 海拔高度：1000米；3. 風壓：不超過700Pa(相當于風速34m/s)；4. 地震列度：不超過8度；5. 安裝場所應無頻繁的劇烈震動； 技術參數表：額定電壓kV 額定電流A 動穩定電流kA 熱穩定電流kA /s 工頻耐壓kV/1min 沖擊耐壓kV 對地 接口 對地 接口40.5 630 50/63 20/25/4 95 118 185 215 1250 63/80 25/31.5/4 1600 80/100 31.5/40/4 2000 80/100 31.5/40/4 72.5 630 50/63 20/25/4 140160 1601 76 325350 375385 1250 63/80 25/31.5/4 1600 80/100 31.5/40/4 2000 80/100 31.5/40/4 126 630 50/63 20/25/4 230 265 550 630 1250 63/80 25/31.5/4 1600 80/100 31.5/40/4 2000 80/100 31.5/40/4

若短路電流較小時，可采用熔體
為錫質的RCIA系列或熔體為鋅質的RM10系列熔斷器。用于車間低壓供電線路的保護熔斷器，一般是考慮短路時的分?jǐn)嗄芰?。?dāng)短路電流較大時，宜采用具有高分?jǐn)嗄芰Φ腞L1系列熔斷器。當短路電流相當大時，宜采用有限流作用的RT0系列熔斷器，更加的好用，實用。        熔斷器式隔離開關的額定電流要依據負載情況而選擇。電阻性負載或照明電路，這類負載起動過程很短，運行電流較平穩，一般按負載額定電流的1~
1.1倍選用熔體的額定電流，進而選定熔斷器的額定電流。電動機等感性負載，這類負載的起動電流為額定電流的4~7倍，一般選擇熔體的額定電流為電動機額定電流的1.5~2.5倍。這樣一般來說熔斷器難以起到過載保護作用而只能用作短路保護過載保護應用熱繼電器才行，有效的保護好隔離開關熔斷器組和熔斷器式隔離開關。刀開關和開啟式刀開關應怎樣選用？      我們?cè)谶x用刀開關和開啟式刀開關時，首先應根據他
們?cè)诰€路中的作用和他們?cè)诔商着潆娧b置中的安裝位置確定其結構形式。如果線路中的負載時由斷路器、接觸器或者其他具有一定分?jǐn)嗄芰Φ碾娖魅纾焊綦x開關，負荷隔離開關，負荷開關，開啟式刀開關等來分?jǐn)?，即刀開關及開啟式刀開關僅被用來隔斷電源，則僅需要選擇無滅弧罩的產品；反過來，如果必須由他們分?jǐn)嘭?fù)載，則宜選用有滅弧罩、而且是用杠桿來操作的產品。        此外，還應根據操作位置（正面或側方）、操作手柄或
者杠桿和連線方式用前板或者后板來做選擇。        確定了結構型以后，就應根據電路的工作電流選擇刀開關和刀型轉換開關的等級。必須指出，僅考核正常工作電流是不夠的，還需要看一下電路中可能出現的大短路電流是否超過了，就應當選用比額定電流高一級的產品。例如，若已知額定工作電流為100A、短路電流為10KA、暫態峰值電流為27KA，則不能選用HD13-100/3型刀開關。因?yàn)槠湟幻腌姛岱€(wěn)定電流僅
6KA。而動穩定電流僅15KA，峰值、非杠桿操作式，或者20KA峰值、杠桿操作式。都不能滿足要求。這時。應選用HD13-400/3型操作形式不論的刀開關，或者 HD13-200/3型中的杠桿操作式刀開關。再?gòu)?qiáng)調一遍，考核動穩定電流時必須用電流的峰值。    另外，在開啟式刀開關，刀型轉換開關的帶滅弧罩產品當中，除少數產品的每箱上下均有滅弧罩外，其余的都只有一個，選用時應當加以注意，并在安裝時把
滅弧罩的一端安置在上方。
