普洱一次通流加壓模擬帶負荷向量試驗裝置220kV母線各間隔通流參考相位以220kV #1母線PT 的A相為參考相位基準，將220kV#1PT間隔21P-D1接地連接排拆除接入高壓電壓（10kV），拉開21P-1刀閘（注意檢查與母線開關處在分斷位，臨時拆除母線PT處的-1D接地聯片，將#1母線PT智能匯控柜中的電壓并列把手置于強制Ⅰ）；通過#1主變高壓側220kV套管處對母線三相通流（160A）按照對應檢測回路關系操作開關分合及接地刀閘，完成母線差動、線路保護檢驗；檢查4回220kV線路進線側接地刀閘D3接地可靠防止向線路送電。4.1)201-#1母線-200母聯開關-#2母線-213線路間隔將201-3、201、201-1、200-1、200、200-2、213-2、213開關合上， 213-D2接地刀閘合上，測試電流經過主變開關-#1母線-母聯開關-#2母線-213線路間隔。通流加壓路徑如圖2圖2測量2套母差保護屏中201、200、213母差保護，測量213間隔線路保護方向，包括后臺監控機測量值等；測量完成后將213間隔一次設備恢復到初始狀態。備注：為節約后續試驗工作，縮短測試時間，通流時改換測試間隔時可不必中斷輸出，先合上214間隔開關，然后再將213間隔一次設備恢復到初始狀態。以下間隔雷同4.2)201-#1母線-200母聯開關-#2母線-214線路間隔將201-3、201、201-1、200-1、200、200-2開關合位狀態不變，合上214-2、214、214-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-214線路間隔。通流加壓路徑圖略測量2套母差保護屏中201、200、214母差保護，測量214間隔線路保護方向，包括后臺監控機測量值等；測量完成后將213間隔一次設備恢復到初始狀態。4.3）201-#1母線-200母聯開關-#2母線-202#2主變開關間隔將201-3、201、201-1、200-1、200、200-2開關合位狀態不變，合上202-2、202、202-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-202#2主變間隔。通流加壓路徑圖略測量2套母差保護屏中201、200、202母差保護，包括后臺監控機測量值等；測量完成后將202間隔一次設備恢復到初始狀態。4.4）201-#1母線-200母聯開關-#2母線- 215線路間隔將201-3、201、201-1、200-1、200、200-2開關合位狀態不變，合上215-2、215、215-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-215線路間隔。通流加壓路徑圖略測量2套母差保護屏中201、200、215母差保護，包括后臺監控機測量值等；測量完成后將215間隔一次設備恢復到初始狀態。

普洱 帶負荷校驗保護裝置樣式眾多 <普洱>天正華意電氣設備有限公司

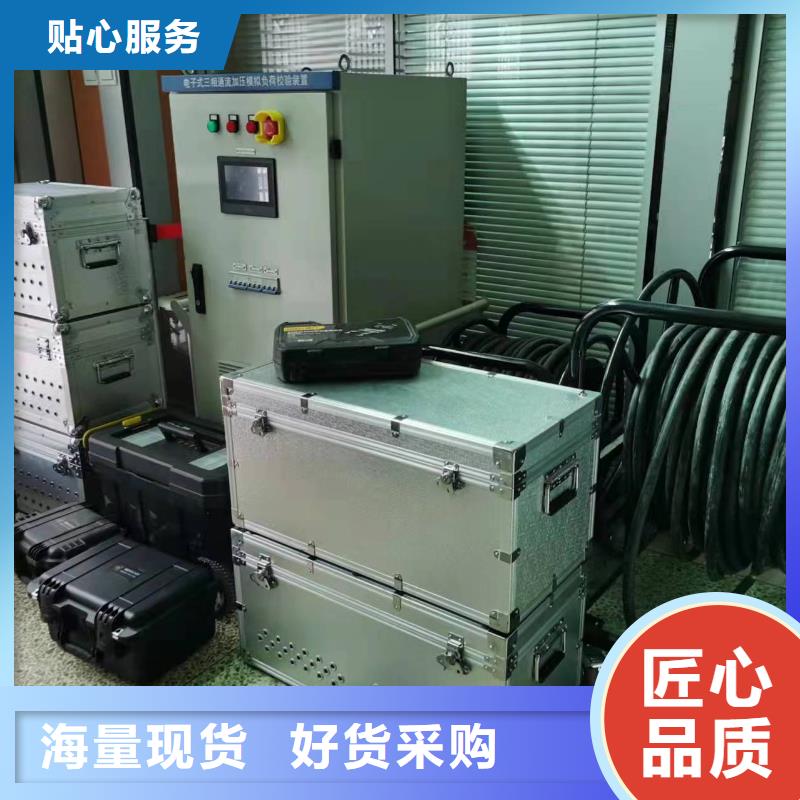

普洱一次通流加壓模擬帶負荷向量試驗裝置三相通流加壓模擬負荷校驗裝置電子式三相通流加壓模擬負荷校驗裝置三相通流加壓模擬帶負荷繼電保護向量檢測裝置無線高壓檢驗電測試儀相位伏安表無負荷相量測量裝置帶負荷校驗保護裝置模擬帶負荷測試（系統）裝置高壓核相電流相位表六相微機繼電保護綜合校驗儀變壓器差動保護裝置同步相量測量系統試驗裝置變電站投運前繼電保護向量檢查裝置全站通壓變頻電源經阻抗變換裝置，對主變低壓側勵磁通壓，合上主變開關、母聯開關、PT刀閘，進行相序、變比、開口三角電壓檢查。開口三角電壓檢查時，可人為調整源使三相電壓不平衡輸出。對低壓側電壓等級較高的主變，也可采用變頻電源直接連接站用變低壓側，利用站用變勵磁的方式對主變低壓側加壓。通過#1主變10kV低壓側套管對變壓器低壓側勵磁，在變壓器230kV、115kV感應出一次電壓，將220kV、110kV母聯開關合上完成母線一次電壓并列相位檢查。8.3 母線/間隔通流，母差保護利用一組三相工頻高壓，施加于PT一次側作為相位參考基準；利用一組三相工頻大電流，在一條母線支路通入試驗電流，于母線其他支路接回電流，試驗電流通過進線CT、母聯開關、線路CT形成回路，在保護屏上讀取電流幅值相位及差流，檢查母差保護向量的正確性。將201-3、201、201-1、200-1、200、200-2、213-2、213開關合上， 213-D2接地刀閘合上，測試電流經過主變開關-#1母線-母聯開關-#2母線-213線路間隔。測量2套母差保護屏中201、200、213母差保護，測量213間隔線路保護方向，包括后臺監控機測量值等；測量完成后將213間隔一次設備恢復到初始狀態。8.4 變壓器差動保護試驗根據變壓器銘牌借助平板app計算工具計算繞組短路阻抗，并根據阻抗大小對變壓器高壓側（或中壓側）一次加壓，其余兩側母線短路接地。利用激勵電流模擬加壓側一次負荷電流，利用短路電流模擬短路側一次負荷電流，檢查變壓器差動保護向量的正確性并推算差流。將102-3、102、102-2、100-2、100、100-1、101-1、101、102-3開關合上，由#2主變110kV側對#1主變施加試驗電流；將#1主變220kV側201-3、201開關合上，201-D1刀閘合上，在220kV側主變開關201進線側形成短路接地；將#1主變10kV側001手車推至工作位置，合上001開關，在0193或0194出線側使用短路線短路接地，在#1主變10kV 001開關出線側形成短路接地。（也可利用#2差動試驗的短路點，但注意要將010、0101、0021、0022手車同時推至工作位）仍以220kV#母線PT A相為參考相位基準，測量#1變差動保護方向，繪制六角向量圖，測量完成將上述一次設備恢復到初始狀態。

普洱一次通流加壓模擬帶負荷向量試驗裝置一次通流加壓試驗作業條件（1）施工作業條件1)全站單體調試已經完成，分系統調試完成，對時、故障錄波、網絡報文分析、交直流系統、監控系統等其他系統調試已經完成。2)參加試驗人員應經教育并考試合格；試驗前試驗負責人應向全體人員進行技術交底，使全體試驗人員熟悉試驗過程中的防范要求并嚴格按照規程及施工措施的要求進行試驗。3)試驗裝置的電源開關應使用明顯斷開的雙極開關并加裝過載自動跳閘裝置；試驗裝置的外殼應可靠接地；試驗接線完成后應由非接線人員檢查確認后方可進行試驗。4)試驗時應嚴格按照操作步驟進行操作，出現任何異常時應立即斷開工作電源。雷雨、六級以上大風天氣及空氣濕度80%以上不得進行試驗工作。（2）保證措施 1)提前編寫試驗方案并報送公司和監理審核，試驗方案審核完畢后進行和技術交底。2)試驗前確定單體調試、分系統調試、其他系統調試已經完成，并且不能有影響試驗進行的缺陷（刀閘無法分合等情況）。試驗開始前檢查設備和工器具，確保性能良好。3)合理安排試驗時間，試驗時全站不應有其他專業施工。4)試驗時設專人指揮協調，確保試驗項目有序進行。 電力系統同步相量測量系統試驗裝置 電位差雙鉗數字相位伏安表 三相微機繼電保護綜合校驗儀 特高壓變壓器繼電保護向量測試裝置 無線相位表測試儀 全智能無線高壓驗電測試儀 三相智能相位伏安表 模擬帶負荷測試裝置 無負荷相量測量裝置 六相微機繼電保護綜合測試儀 配電網繼電保護向量檢查和動作邏輯校驗測試裝置

<普洱>天正華意電氣設備有限公司 普洱 帶負荷校驗保護裝置樣式眾多 <普洱>天正華意電氣設備有限公司

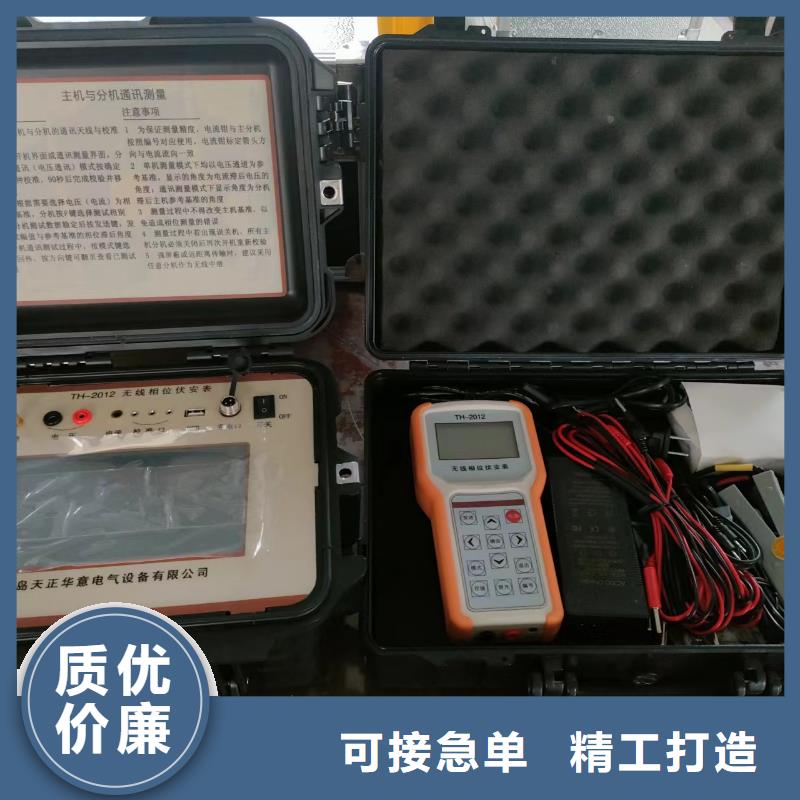

普洱一次通流加壓模擬帶負荷向量試驗裝置測試裝置是根據傳統變電站互感器二次接線測試的便捷化需求，智能變電站二次模擬量（合并單元）分布測量的需求研發的新一代產品。每套設備包含一套主機及一之三套分機（選配）以組網方式實現不同測試點間電壓、電流幅值及相位關系的測試，主機可任選一相電壓（電流）信號做為相位參考基準，分機可在變電站任意位置測試二次回路和母差保護系統、差動保護各組PT/CT之間的相位關系，并通過無線通訊的方式將測量結果傳輸給主機進行測試點間的相位關系檢查，主機一屏可同時顯示相位參考基準幅值、9組電壓、9組電流的幅值與參考基準的相位角度，主機實現無人操作，由分機發送和呼叫回傳已測試的數據信息。主機采用7寸工業級觸摸屏，高亮度，寬視角，陽光下可視，圖形化界面，顯示分辨率800*480，觸摸屏操作，并設有數據存儲、U盤數據導出等功能；分機采用黑白式點陣屏，字跡清晰，手持方便。主機可單獨進行電壓、電流、相位的測試及差動回路六角向量圖的繪制，參考基準和方向可自行定義；分機具有電壓通訊、電流通訊、單機測量、二次負荷、無線中繼、數據回傳功能，完全滿足用戶的個性化需求。該無線相位伏安測試采用工頻基波采樣及數字濾波的方式，可有效避免因環境噪聲引起的相位、幅值波動及硬件濾波引起的相位滯后，所選Cortex M4處理器具有單精度硬件浮點運算功能，大大提高運算效率。 智能變電站投運前繼電保護向量檢查裝置 六相微機繼電保護校驗儀 三相一次通流加壓模擬帶負荷繼電保護檢測裝置 三相通流加壓模擬負荷校驗裝置 模擬負荷向量試驗裝置 電位差相位伏安表 模擬一次負荷法繼電保護相位檢驗裝置 母差保護線路保護 鉤式驗電器2 繼電保護向量檢查和動作邏輯校驗測試裝置 電位差雙鉗相位伏安表 三相微機繼電保護綜合校驗儀 微機繼電保護測試儀 無負荷相量測量裝置 三相通流加壓模擬帶負荷繼電保護向量檢測裝置

普洱一次通流加壓模擬帶負荷向量試驗裝置功　　能 測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等電　　源 3.7V鋰充電電池功　　耗 250mA顯示模式 LCD彩屏顯示，72×55mm儀表尺寸 長寬厚：187*119*48mm鉗口尺寸 Φ8mm電壓量程 AC 0.00V～600V 分辨率：0.01V 精度：±0.5%FS電流量程 AC 0.0mA～20.0A 分辨率：0.1mA 精度：±0.5%FS相位量程 0.0°～360.0° 分辨率：0.1° 精度：±1°頻率量程 45.00Hz～65.00Hz 分辨率：0.01Hz 精度：±0.5Hz有功功率量程 0.0W～12kW 分辨率：0.1W 精度：±(3%rdg+3dgt)無功功率量程 0.0W～12kVAR 分辨率：0.1VAR 精度：±(3%rdg+3dgt)視在功率量程 0.0W～12kVA 分辨率：0.1VA 精度：±(3%rdg+3dgt)功率因數量程 -1～+1 分辨率：0.001 精度：±0.03電流矢量和 0mA～60.0A相　　序 正相：U1、U2、U3或I1、I2、I3光標從左往右順次閃爍反相：U1、U2、U3或I1、I2、I3光標從右往左順次閃爍檢測速率 約2秒/次數據保持 測試中按HOLD鍵保持數據，“HOLD”符號顯示數據存儲 500組硅膠防護套 有USB接口 USB接口，所存數據上傳電腦，便于分析管理數據自動關機 儀表無操作約15分鐘后關機背光功能 有，適合昏暗場所及夜間使用電壓檢測 當電池電壓低于3.2V時，電池電壓低符號顯示，提醒及時充電儀表質量 主機：380g(帶電池)尖嘴形電流鉗：180g×3測試線：190g電壓測試線長度 1.5m電流鉗線長 2m工作溫濕度 -10℃～40℃；80%Rh以下存放溫濕度 -10℃～60℃；70%Rh以下輸入阻抗 測試電壓輸入阻抗為：1MΩ耐　　壓 儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘絕　　緣 儀表線路與外殼之間≥100MΩ結　　構 外殼絕緣適合安規 IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 三相通流加壓模擬負荷校驗裝置 模擬負荷向量試驗裝置 電位差相位伏安表 模擬一次負荷法繼電保護相位檢驗裝置 母差保護線路保護 鉤式驗電器2 繼電保護向量檢查和動作邏輯校驗測試裝置 電位差雙鉗相位伏安表 三相微機繼電保護綜合校驗儀

普洱 帶負荷校驗保護裝置樣式眾多 <普洱>天正華意電氣設備有限公司

普洱一次通流加壓模擬帶負荷向量試驗裝置220kV母線各間隔通流參考相位以220kV #1母線PT 的A相為參考相位基準，將220kV#1PT間隔21P-D1接地連接排拆除接入高壓電壓（10kV），拉開21P-1刀閘（注意檢查與母線開關處在分斷位，臨時拆除母線PT處的-1D接地聯片，將#1母線PT智能匯控柜中的電壓并列把手置于強制Ⅰ）；通過#1主變高壓側220kV套管處對母線三相通流（160A）按照對應檢測回路關系操作開關分合及接地刀閘，完成母線差動、線路保護檢驗；檢查4回220kV線路進線側接地刀閘D3接地可靠防止向線路送電。4.1)201-#1母線-200母聯開關-#2母線-213線路間隔將201-3、201、201-1、200-1、200、200-2、213-2、213開關合上， 213-D2接地刀閘合上，測試電流經過主變開關-#1母線-母聯開關-#2母線-213線路間隔。通流加壓路徑如圖2圖2測量2套母差保護屏中201、200、213母差保護，測量213間隔線路保護方向，包括后臺監控機測量值等；測量完成后將213間隔一次設備恢復到初始狀態。備注：為節約后續試驗工作，縮短測試時間，通流時改換測試間隔時可不必中斷輸出，先合上214間隔開關，然后再將213間隔一次設備恢復到初始狀態。以下間隔雷同4.2)201-#1母線-200母聯開關-#2母線-214線路間隔將201-3、201、201-1、200-1、200、200-2開關合位狀態不變，合上214-2、214、214-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-214線路間隔。通流加壓路徑圖略測量2套母差保護屏中201、200、214母差保護，測量214間隔線路保護方向，包括后臺監控機測量值等；測量完成后將213間隔一次設備恢復到初始狀態。4.3）201-#1母線-200母聯開關-#2母線-202#2主變開關間隔將201-3、201、201-1、200-1、200、200-2開關合位狀態不變，合上202-2、202、202-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-202#2主變間隔。通流加壓路徑圖略測量2套母差保護屏中201、200、202母差保護，包括后臺監控機測量值等；測量完成后將202間隔一次設備恢復到初始狀態。4.4）201-#1母線-200母聯開關-#2母線- 215線路間隔將201-3、201、201-1、200-1、200、200-2開關合位狀態不變，合上215-2、215、215-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-215線路間隔。通流加壓路徑圖略測量2套母差保護屏中201、200、215母差保護，包括后臺監控機測量值等；測量完成后將215間隔一次設備恢復到初始狀態。

普洱一次通流加壓模擬帶負荷向量試驗裝置變壓器通流試驗核查差動保護接線1）試驗準備為方便現場接線，根據變壓器阻抗參數計算，本次選擇變壓器110kV側繞組為施加變頻電源側完成#1和#2主變差動保護接線校驗。1.1）在#1主變中壓115kV側套管處經主變開關-110kV#1母線-母聯-#2主變開關施加三相工頻（或低頻）電源，對#2主變差動保護接線檢驗，利用變壓器短路阻抗在#2主變220kV側和10kV側繞組在主變開關后級合上接地刀閘形成短路電流，進行變壓器電流差動保護回路檢查，通過二次電流六角向量圖核定接線組別完成檢驗。1.2）在#2主變中壓115kV側套管處經主變開關-110kV#2母線-母聯-#1主變開關施加三相工頻（或低頻）電源，對#1主變差動保護接線檢驗，利用變壓器短路阻抗在#1主變220kV側和10kV側繞組在主變開關后級合上接地刀閘形成短路電流，進行變壓器電流差動保護回路檢查，通過二次電流六角向量圖核定接線組別完成檢驗。1.3）注：為方便也可利用工頻電壓轉換裝置同時對220#1PT施加10kV電壓，以Ua為參考相位基準繪制六角向量圖。 PT變比220kV/√3/0.1kV√3）二次相電壓約2.62V。2）變壓器阻抗參數計算#1主變與#2主變短路阻抗差別較小，故以#1主變參數計算。根據#1主變短路阻抗參數計算出阻抗歐姆值：ZH-M=40.85Ω ZH-L=153.65Ω ZM-L=27.32Ω 因本次由中壓側加壓，故換算中壓側對高壓側等效阻抗:ZM-H=40.85/（230/115）2≈10.21高壓側和低壓側短路后并聯等效阻抗保護顯示屏及測量裝置顯示分辨率完全可滿足讀數及測量。3）#2主變三側通流（由#1主變開關-110kV#1母線-母聯-#2主變開關）將101-3、101、101-1、100-1、100、100-2、102-2、102、102-3開關合上，由#1主變110kV側對#2主變施加試驗電流；將#2主變220kV側202-3、202開關合上，202-D1接地刀閘合上，在220kV側主變開關202進線側形成短路接地；將#2主變10kV側002手車推至工作位置，合上002開關，在0022出線側使用短路線短路接地，在#2主變10kV 002開關出線側形成短路接地。

普洱一次通流加壓模擬帶負荷向量試驗裝置分機做為無線中繼使用分機做為無線中繼模式用于強電磁場干擾及強屏蔽環境的無線通訊信號橋接。當主機與分機無法正常通訊時，可將另一分機作為中繼放置主分機之間（一般為強屏蔽門口即可）按分機“無線中繼”鍵進入中繼模式(見圖8）圖8分機無線中繼模式無線相位表具體使用說明見DS-2012無線相位伏安表使用說明書6.4 阻抗變換裝置接線說明阻抗變換裝置輸入為220V/50A，輸出可選擇55V/200A、110V/100A、220V/50A、440V/25A、880V/12.5A當輸出為220V、440V、880V時，AN作為輸入端，CM作為輸出端，按照紅色箭頭標識接線；需要把三個中性點N短接，三個中性點M短接。當輸出為55V、110V時，CM作為輸入端，AN作為輸出端，按照黑色箭頭標識接線；需要把三個中性點N短接，三個中性點M短接，因輸出端為大電流，故輸出端中性線需要銅排線連接；按照雙向隔離變換器接線要求完成后，每個隔離變的輸入端或輸出端都會有獨立的或者顏色一致的N、A或者C、M，將它們作為中性點、輸入點或者輸出點。變電站投運前繼電保護一二次回路向量檢查 全智能無線高壓檢驗電測試儀 無線高壓核相電流相位表 變電所三相通流模擬帶負荷試驗儀 模擬負荷向量試驗裝置 六相微機繼電保護測試儀 無線高壓檢驗電測試儀 變電所三相通流模擬帶負荷試驗儀 繼電保護測試儀 模擬帶負荷試驗裝置

<普洱>天正華意電氣設備有限公司 普洱 帶負荷校驗保護裝置樣式眾多

普洱一次通流加壓模擬帶負荷向量試驗裝置本作業指導書適用于采用TH-2030型變電站三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置應用于新建變電站投運前各電壓等級繼電保護相位的檢驗工作。2 總則2.1 TH-2030型變電站三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置應用變電站投運前各電壓等級繼電保護相位檢驗工作應遵守的基本原則。 2.2 測試單位應根據作業指導和工程實際情況，參考典型案例試驗編制具體的測試方案。2.3 測試過程中使用的儀器、儀表的準確級及技術特性應符合相關要求。3 變電站試驗前應具備的技術條件3.1 變電站一次和二次設備安裝、調試、試驗工作已全部結束，驗收合格；3.2 具備完整并符合工程實際的圖紙及資料；3.3 核對保護裝置的整定參數，應該與設備實際參數相符；3.4 試驗所使用的儀器、儀表齊備且有檢驗合格證。4 注意事項4.1 工作前應按照《 電網公司電力工作規程》完成相關的組織措施和技術措施。4.2 測試前，保護采用母線電壓互感器的線路應將線路隔離開關拉開；保護采用線路電壓互感器的線路應在線路一次斷引，防止將試驗電壓、電流加到輸電線路或試驗線路受感應電影響。4.3 為保證測試，測試過程中應保證試驗用的設備外殼可靠接地裝置急停按鈕功能有效、可靠。4.4 測試前所有電流互感器二次回路應不開路、接地可靠、正確；所有電壓互感器二次回路應不短路、接地可靠、正確。4.5 測試前應確保試驗接線正確、規范，正確使用絕緣工器具。4.6 測試期間，禁止試驗設備電流輸出回路開路、電壓輸出回路短路，禁止觸摸試驗設備輸出端子及接線。4.7 接、拆試驗線前，應對試驗裝置及被試驗設備進行放電。 模擬一次負荷法繼電保護相位檢驗裝置 模擬帶負荷繼電保護向量檢測裝置 高壓核相電流相位表 變電站投運前繼電保護回路向量檢查 母差保護線路保護 變壓器差動保護裝置 鉤式驗電器 模擬帶負荷測試裝置

---
