烏蘭察布水內冷發電機絕緣測試儀使用事項本儀器的設計、制造和檢測均達到IEC61010標準（電子類測量產品要求），本說明書包括確保儀器的使用及保證儀器的狀態，使用者所必須遵守的警告和條例。使用前請先閱讀以下說明。警告● 儀器輸出高壓，使用前，閱讀并理解說明書中的操作指南。● 請將說明書隨身保存以便隨時查閱。● 必須按指示使用儀器。● 理解并遵守操作指示。必須嚴格遵守上述操作說明。如不遵守，測量時可能會導致人身傷害和儀器毀壞。危險（表示操作不當會導致嚴重或致命的傷害）● 使用前請帶戴絕緣手套。● 請勿在AC/DC600V以上的電路中測量。● 請勿在易燃場所測試，火花可能會引起爆炸。● 請勿在儀器表面潮濕或操作者手潮濕時操作。● 請不要帶電連接測試線。● 在測量時或測試后請勿立刻觸摸被測回路，可能導致觸電事故。● 測試線或端口發現易損害絕緣特性的污垢或炭化物時請停止測試。警告（表示操作不當存在導致嚴重或致命的傷害的可能性）● 若儀器出現異常請停止使用。例如：儀器破損或裸露出金屬部分。● 請勿對儀器安裝替代部件或進行任何未授權的改造，維修時請與我公司聯系。● 確定所有測試導線與儀表的測試端口連接牢固。注意（表示操作不當有可能會導致人身傷害或儀器毀壞）?測量前，確認電壓選擇在適當?shù)闹怠?若長時間不使用，應將電池充滿后存放，并在三個月內重新補充。?請勿在高溫、潮濕，有結露可能的場所及陽光直射下長時間放置。?請使用濕布或清潔劑來清潔儀器外殼，請勿使用研磨劑或溶劑。?儀器潮濕時，請先干燥后存儲。

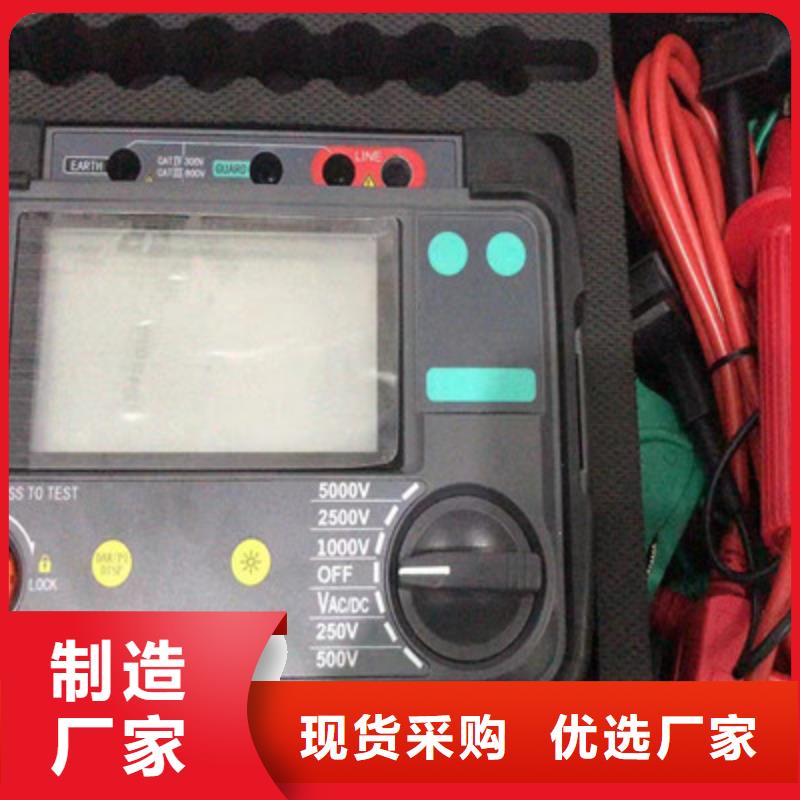

烏蘭察布水內冷發電機絕緣測試儀全規則及注意事項感謝您購買了本公司數字式高壓絕緣電阻表，在你初次使用該儀器前，為避免發生可能的觸電或人身傷害，請一定：詳細閱讀并嚴格遵守本手冊所列出的規則及注意事項。任何情況下，使用本儀表應特別注意。? 本儀表根據IEC61010規格進行設計、生產、檢驗。? 任何情況下，使用本儀表應特別注意。? 測量時，移動電話等高頻信號發生器請勿在儀表旁使用，以免引起誤差。? 注意本儀表機身的標貼文字及符號。? 使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露、無斷線才能使用。? 測量過程中，嚴禁接觸裸露導體及正在測量的回路。? 確認導線的連接插頭已緊密地插入儀表接口內。 ? 請勿在易燃性場所測量，火花可能引起爆炸。? 儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。? 請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。? 給儀表更換電池時，請確認測試線已移離儀表，儀表處于關機狀態。? 儀表顯示電池電壓低符號“ ”，應及時充電否則會引起誤差。? 測量過程中嚴禁進行充電或者進行數據傳輸操作。? 注意本儀表所規定的測量范圍及使用環境。? 使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。? 由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。?儀表及手冊中的“ ”警告標志，使用者必須嚴格依照本手冊內容進行操作。?儀表輸出高壓請務必連接好測試線手離開測試線后才按測試鍵進行測試否則有觸電危險。?測試完成后，先等待一分鐘放電完成后再移除測試線，移除測試線時先移除儀表端的測試線再把測試線收好。

烏蘭察布水內冷發電機絕緣測試儀 工作場所盡可能使用非導電材質的工作臺或工作桌。 操作人員和被測物間不得使用任何金屬，如果不能避免時，一定要確定接地無虞并且確認與高電壓端確實絕緣。 操作人員作業時不得有跨越被測物操作或調整安規測試儀的狀況。 如果被測物體積允許，盡可能將被測物放置在非導電材質的箱子內測試，例如亞克力箱等。測試場所必須隨時保持整齊、干凈，不得雜亂無章。 不使用的儀器和測試線請遠離工作站， 工作站現場對象必須能讓現場人員都能立即分辨出何者為正在測試的對象、被測對象、和已測試的對象。禁止在空氣中含有可燃氣體的地方或易燃物質的旁邊使用本儀器。操作人員規定人員資格本儀器所輸出的電壓和電流足以造成人員傷害或致命的感電，必須由熟練的人員來使用和操作。 操作人員必須了解電壓、電流和電阻等基本電學概念。 操作人員應該確知本儀器是一部可調式的高壓電源供應器，將電流回線(Return/Sense-)接到待測物地線端，電流會從高壓輸出端流經待測物內所有的接地回路。

烏蘭察布水內冷發電機絕緣測試儀面板如圖4-1所示。1.液晶顯示屏：320X240點陣LCD液晶顯示屏，顯示各種設置參數、試驗狀態、結果、提示信息等內容。主要顯示界面，如圖4-3～4-7所示。2.打印機：針式打印機，用于將試驗結果打印輸出。3.電源開關：此開關順時針方向旋轉為“開”，電源接通，綠燈亮。反之為關。4.計時按鈕：黃色，定時器觸發按鈕，按下此按鈕后計時器從零開始計時。5.高壓接通按鈕指示燈：紅色，帶指示燈按鈕。用于接通高壓并指示高壓通狀態。在綠燈亮的狀態下，按下紅色按鈕，應紅燈亮綠燈滅，表示高壓回路接通，此時可升壓。如按下紅色按鈕紅燈亮綠燈仍亮，且松開按鈕紅燈滅綠燈亮，表示機內保護電路已觸發，此時必須關機檢查試驗裝置，排除故障后，再開機進行試驗。6.高壓關斷按鈕指示燈：綠色，帶指示燈按鈕，用于關斷高壓并指示高壓斷狀態。此綠燈亮，表示電源已接通及高壓斷開。在紅燈亮狀態下按下綠色按鈕，紅燈滅綠燈亮，高壓回路切斷，控制箱關斷輸出。7.設置/調壓旋鈕：系一多功能控制桿，用于設置參數和調節電壓。可對它進行旋轉和按動操作。其中按動分為短按和長按，“短按”為選擇確認或切換功能，“長按”為退出功能；“旋轉”為切換選擇、參數調整或升降壓功能。視不同屏顯界面，該旋鈕操作功能略有差異，可參照屏顯提示操作。B. 背板如圖4-2所示。8.接匯水管端子：用來測量匯水管內電流，配有專用連接線。9.接地端子：此接地端子應與倍壓筒接地端子、發電機定子繞組（非試驗兩相）的接地端聯接為一點后再與主接地網相連。10.高壓測量輸入插座：用于將高壓電壓取樣及泄漏電流信號輸入至控制箱。聯接時只需將電纜插頭上的紅點對準插座上的紅點順時針方向轉動到位即可。拆線時只需逆時針轉動電纜插頭即可。11.高頻輸出插座12.高頻輸出插座：用于將控制箱內部產生的中頻可調電壓輸出。使用專配的裝有快速聯接插頭的電纜連接至高壓發生單元底部的高頻輸入插座（內部連接至中頻變壓器的初級繞組）。（聯接方法參照11所述。）13.電源輸入插座：裝置工作電源輸入插座。電源類型：AC 380V±10％，50/60Hz，三相。供電電源線截面積應不小于4mm2。使用隨機配備的含專用插頭的電源線。

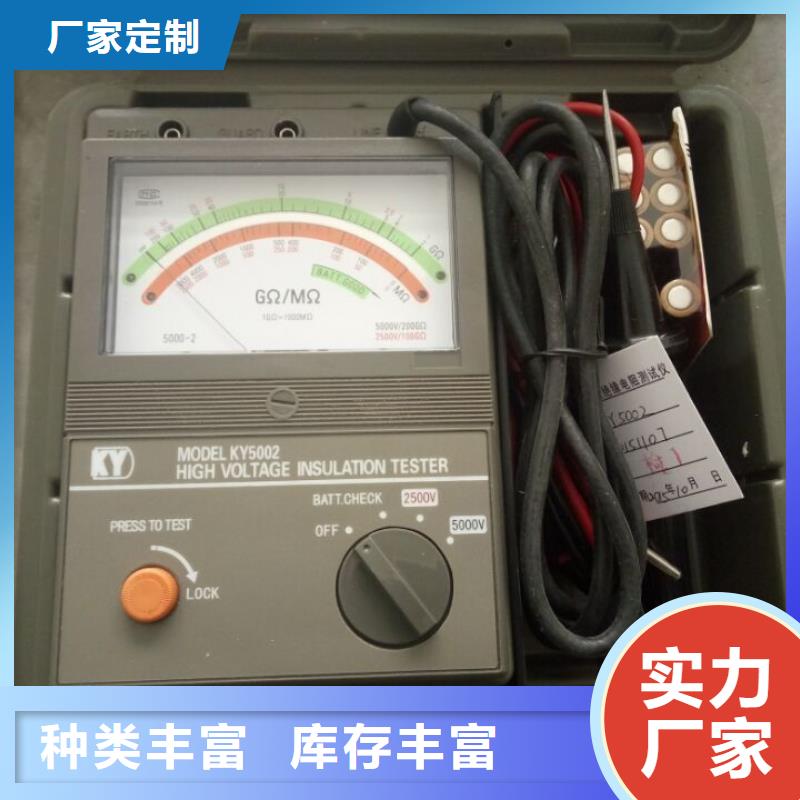

烏蘭察布水內冷發電機絕緣測試儀絕緣電阻測試儀由中大規模集成電路組成。本表輸出功率大，短路電流值高，輸出電壓等級多（有四個電壓等級）。工作原理為由機內電池作為電源經DC/DC變換產生的直流高壓由E極出經被測試品到達L極，從而產生一個從E到L極的電流，經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由LCD顯示出來。2、儀表電路框圖如圖所示：3、儀表使用范圍本儀表是電力、郵電、通信、電纜機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。二、功能特點本表具有以下特點：1、輸出功率大、帶載能力強，抗干擾能力強。本表外殼由高強度鋁合金組成，機內設有等電位保護環和四階有源低通濾波器，對外界工頻及強電磁場可起到有效的屏蔽作用。對容性試品測量由于輸出短路電流大于1.6mA，很容易使測試電壓迅速上升到輸出電壓的額定值。對于低阻值測量由于采用比例法設計故電壓下落并不影響測試精度。2、本儀表不需人力作功，由電池供電，量程可自動轉換。一目了然的面板操作和LCD顯示使得測量十分方便和迅捷。3、本表輸出短路電流可直接測量，不需帶載測量進行估算。
