電流互感器校驗裝置控制臺2023已更新(今日/展示)

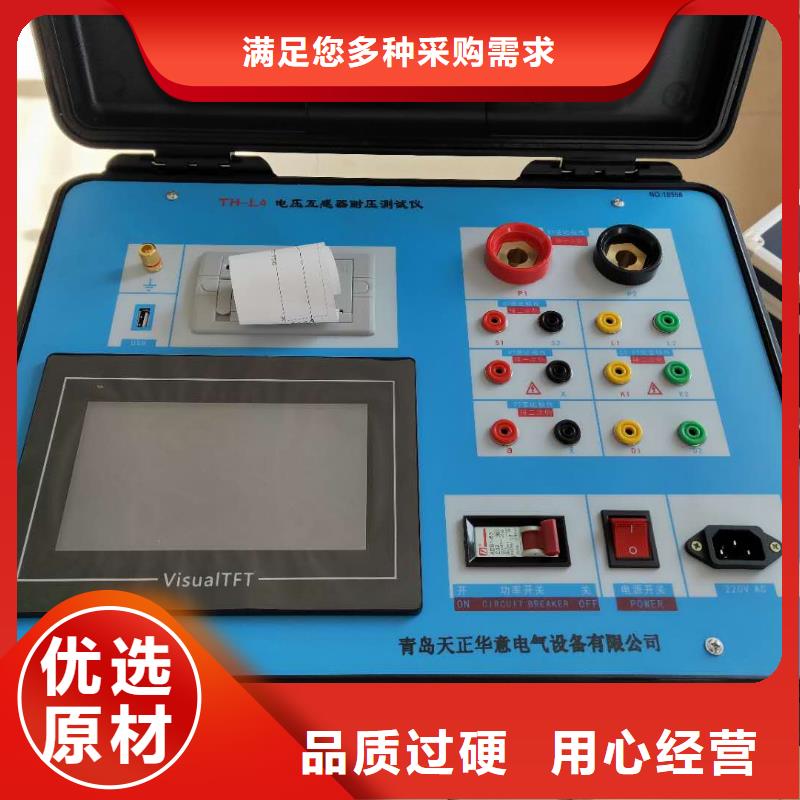

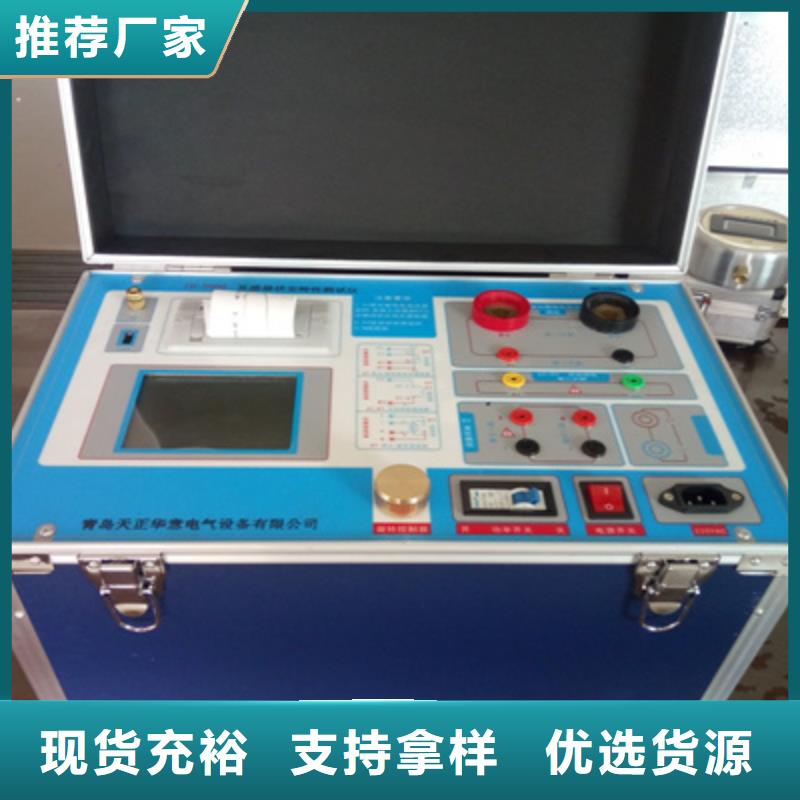

紅河互感器綜合測試儀儀器穩定度高，系統可長期穩定運行，性能不隨時間發生改變。第二章 指標參數?誤差測試范圍： 35KV/100V、35kV /√3/100V/√3、66KV/100V、66kV /√3/100V/√3、110KV/100V、110kV /√3/100V/√3、220KV/100V、220kV /√3/100V/√3這12種變比、精度0.2級及以下的電容式電壓互感器。?支持測試CVT二次繞組數目達到3組，即1a1n，2a2n，3a3n（亦可升級至4a4n），每組二次負荷500VA。?能存貯超過1000組測試數據，配備USB接口。?準確度等級：0.05級?儀器重量約22kg。第三章功能簡介一、面板說明（a.前面板)1. 大屏幕帶背光觸摸屏式液晶顯示屏分辨率為1024×600點，所有的測量數據和相關操作提示全部中文顯示。2．CVT二次繞組1a1n儀器內部采用四線接法，面板上的1a兩個黃色端子對應接到互感器二次的1a端上，1n的兩個黑端子對應接到互感器二次的1n端上。3．CVT二次繞組2a2n面板上的2a兩個綠色端子對應接到互感器二次的2a端上，2n的兩個黑端子對應接到互感器二次的2n端上。4．CVT二次繞組3a3n面板上的3a兩個紅色端子對應接到互感器二次的3a端上，3n的兩個黑端子對應接到互感器二次的3n端上。5．RJ45網口儀器軟件升級接口。

<紅河>天正華意電氣設備有限公司

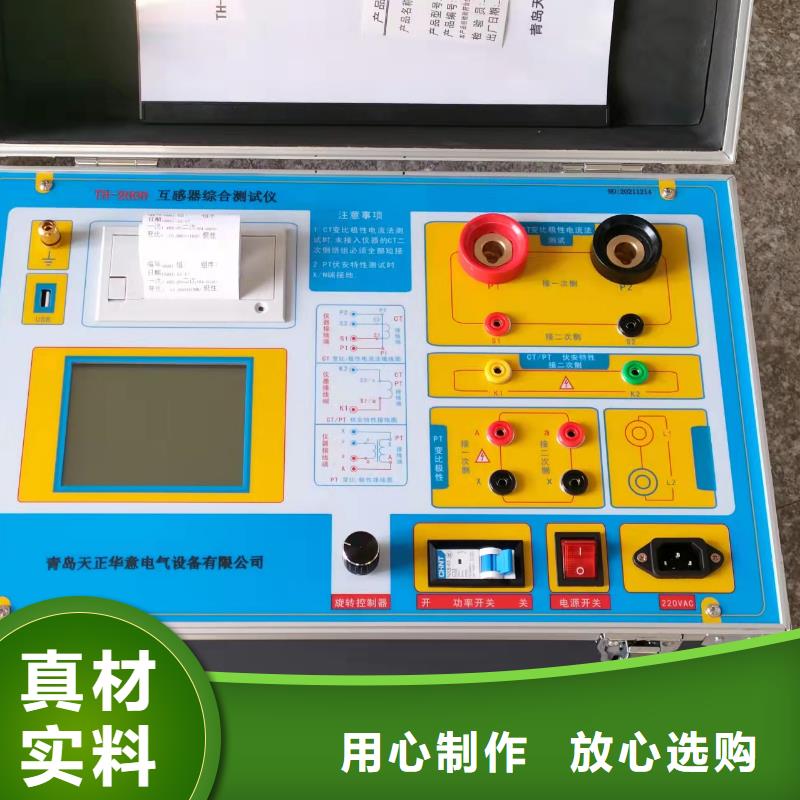

紅河互感器綜合測試儀導納參數此項為儀器系統內部參數，出廠已設置好，操作人員不能任意改動。3）手動測量點擊選擇額定一次值，輸入手動升壓值（＜＝4000V），點擊升壓，等待升壓結束后，顯示被測互感器的比差，角差，UoUx值。（注：手動測量的負荷為0）注：系統密碼出廠時為4）系統參數此項為儀器系統內部參數，出廠已設置好，操作人員不能任意改動。4、系統誤差修正進入“系統設置”界面，點擊“導納參數”，輸入密碼（）。“同相分量”修正測試結果的“比差”，“正交分量”修正測試結果的“角差”。如果“同相分量”輸入0.2，“正交分量”輸入2，然后點擊“更新”，則測試結果的額定和下限負荷的比差都會加上0.2％，角差都會加上2分。如何輸入為負值，則為減。5、誤差數據界面可以對保存的誤差數據進行查詢：第五章儀器的維護一、 保養儀器應保存于清潔干燥的環境中，溫度在0℃～40℃，濕度小于80％；不要放置在陽光下暴曬。二、保修事項自售出日起，儀器保修兩年，終身維護。三、 儀器升級一、通過網線連接電腦和開發板用網線連接電腦和開發板修改電腦IP，如下圖（連通開發板和電腦，即保證電腦和開發板在同一網段）

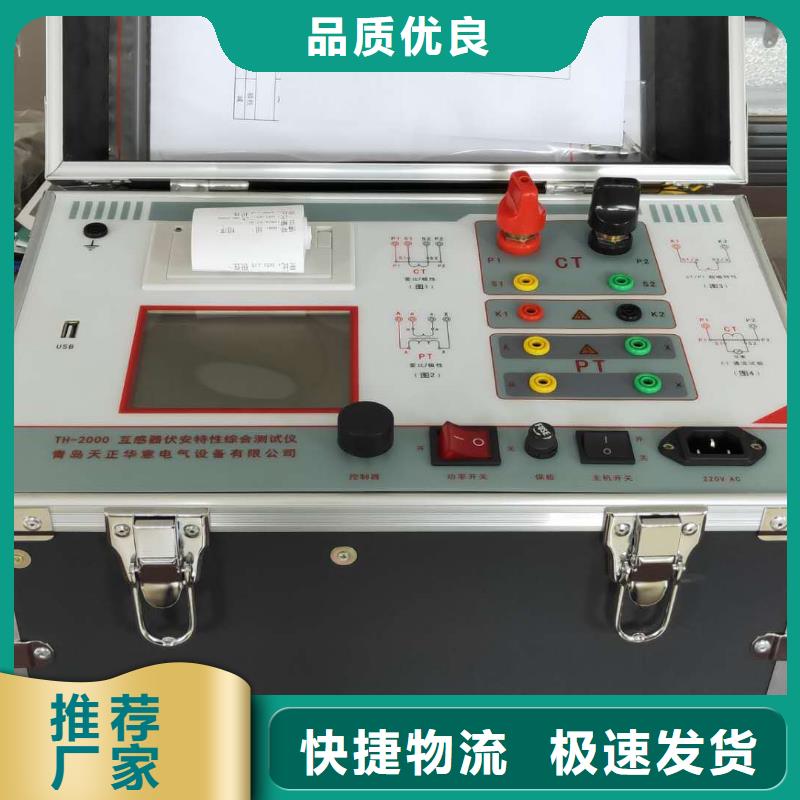

紅河互感器綜合測試儀另外，在二次負荷為19.58Ω(接近20Ω)時，所允許的電流倍數為12.85倍，大于該CT的額定電流倍數（10倍），通過該數據也可判斷該互感器合格。其實，只要找出這兩個關鍵點中的任意一個，即可判斷所測互感器是否合格。如果10％誤差不符合要求一般的做法有增大二次電纜界面積（減少二次阻抗） 串接同型同變比電流互感器（減少互感器勵磁電流） ?改用伏安特性較高的繞組（勵磁阻抗增大） 提高電流互感器變比（增大勵磁阻抗）圖45誤差曲線計算公式：M ＝（I＊P）/N ZII ＝（U-（I＊Z2））/(K＊I) I 電流 U 電壓N＝1 (1A 額定電流) I 電流N＝5 (5A 額定電流) Z2 CT二次側阻抗P＝20 （5％誤差曲線 ） K＝19（5％誤差曲線.1A 5A 額定電流）P＝10 （10％誤差曲線 ）K＝9 （10％誤差曲線.1A 5A 額定電流）附錄四、時間設置說明開機前先按下旋轉控制器不要松開，打開電源，當進度條進完后停3秒之后，松開旋轉控制器，此時可看到如圖46的界面，此時旋轉“控制器”把前兩個99設置為01，按下“控制器”。光標移動到后兩位的99，再次旋轉“控制器”，把后兩位也設置為01，按下“控制器”。此時可進入到界面47，在此界面中可設置時間，設置方式是先按下控制器，再旋轉設置數字，設置完畢后再次按下控制器表示確認，光標會進入到下個選項、智能提示說明 在做各種測試時，新上手的用戶可能會對接線及操作不熟練，導致實驗數據出現錯誤的結果。在這種情況下，會讓您無所適從，基于此我們加上了一些簡單的智能提示，使新用戶更易上手，使老用戶減少誤操作。如圖48到圖51，舉例說明了伏安特性與變比極性測試時易出現的一些問題。1、伏安特性測試時空開（功率開關）忘記打開的提示。2、伏安特性測試時接線錯誤的提示。（CT的二次繞組應接在K1/K2有時用戶會誤接在S1/S2）。3、變比極性測試時空開忘記打開或者一次電流線沒有接上。4、變比極性測試時CT二次的接線沒有接對。

紅河互感器綜合測試儀額定電流：被測CT的二次側額定電流，正常為1A或5A，通過左右鍵來切換。?下限負荷：被測CT的下限負荷（也叫輕載負荷），通過左右鍵來切換。?CT_變比：被測CT的變比值，通過左右鍵來進行切換設置。?CT_精度：被測CT的精度等級，通過左右鍵來切換設置，可以選擇0.5、0.2、0.5S、0.2S 、0.1級。?功率因數：被測互感器的功率因數，通過左右鍵來切換設置，通常可為0.8和1.0。?設置日期：用來對當前的日期進行設置，調整當前的年、月、日。?設置時間：用來對時間進行設置，調整當前顯示的時、分、秒。?開始規程測試：在此選項按回車鍵開始規程測試。參數設置完成后，選擇開始測試，出現圖5所示界面圖5、CT規程測試數據界面圖中顯示出額定負荷下各規程校驗點（1％、5％、20％、、120％）的比差和角差及修約結果的相應數值，還有在下限負荷下各規程校驗點（1％、5％、20％、、120％）的比差和角差及修約結果的相應數值。3、CT單點測試界面在選中‘CT單點測試’功能時，進入單點測試設置屏。如圖6所示：圖6、單點測試設置界面參數設置屏可見，項目有：功率因數、測試負荷、百分數值、開始任意點測試四個項目；同時給出具體接線圖。各項參數的含義和作用如下：功率因數：被測互感器的功率因數，通過數字鍵來設置，可為0和1.0之間的任意數值。?測試負荷：被測互感器的負荷值，通過數字鍵來設置。?百分數值：測試電流的百分數值，通過數字鍵來設置。

電流互感器校驗裝置控制臺2023已更新(今日/展示) <紅河>天正華意電氣設備有限公司

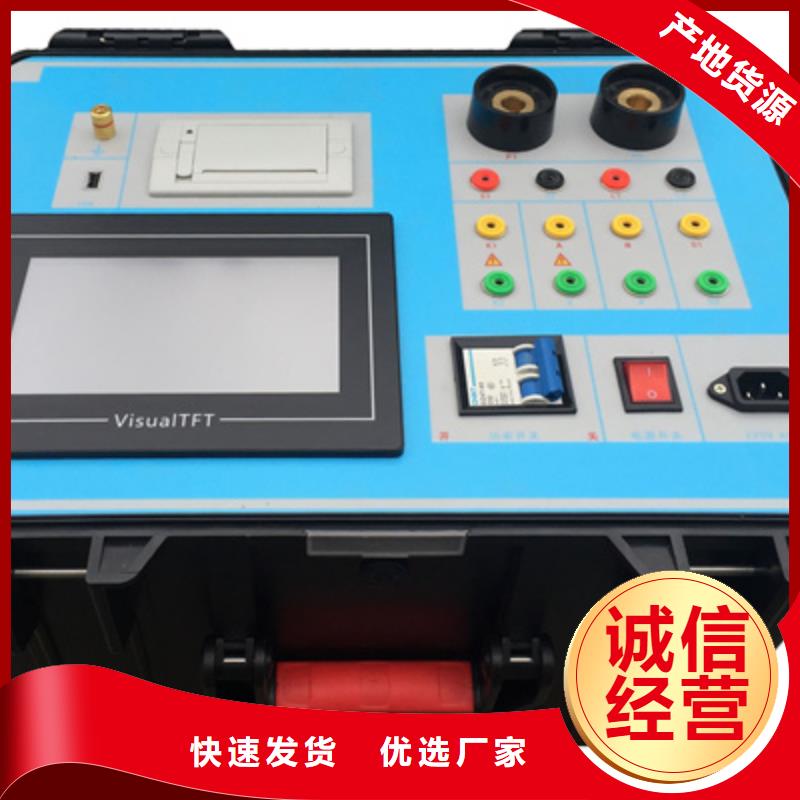

紅河互感器綜合測試儀.PC 機操作軟件使用說明 11.1將配套光盤放入計算機光驅中，解壓“軟件”至電腦。11.2安裝完畢后，打開“伏安特性”文件夾，選擇打開“VATeXing.exe” 操作軟件，如圖15即為上位機操作軟件。11.3 在“VATeXing.exe”操作軟件中，下方選擇互感器種類“CT”或“PT”，應用語言“中文”或“英文”。11.4如需生成報告格式文件，必須載入試驗結果數據，具體操作方法如下：a）、將存儲試驗數據的U盤連接至計算機。b）、在圖16中選擇打開“選擇文件”，出現圖17操作窗口，在圖16中可根據需要載入所需文件。c）、試驗結果數據說明：以“A”為開頭的數據為勵磁特性結果數據，以“B”為開頭的數據為變比極性結果數據，以“C”為開頭的數據為負荷結果數據，以“D”為開頭的數據為直阻結果數據。以“E”為開頭的數據為角差比差結果數據。11.5 載入數據結束后，選擇“確定”出現圖18界面，在此界面右上方設置相應參數后，選擇“生成誤差曲線”則完成所有試驗結果的載入。11.6 載入全部完成后，可根據需要選擇“保存”或打印結果數據。11.7 選擇“保存”選項，則以WORD的形式顯示結果如圖19。11.8 如需繼續加載試驗結果數據，請先上次載入的數據。圖15圖16 圖17圖18附 錄 附錄一、 “校準”測試方法（以CT為例）圖19，校準測試主界面圖20，電壓校準接線圖1）參數設置： 進入CT“勵磁”測試界面后，選擇進入“校準”試驗界面，設定好勵磁電流值：0.1A ～ 5A；勵磁電壓值：1V～3000V。2）開始： 電壓校準試驗參照圖19進行接線；設置好被測電壓后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始，試驗到達設定值后將保持輸出電壓/電流值用于檢測。電流校準試驗參照圖20進行接線，電壓設定值略高于【電流設定值（A）＊負載（Ω）】，設置好被測電流/電壓值后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始，試驗到達設定值后將保持輸出電流/電壓值用于檢測。

---
