產品參數 | |
---|---|
產品價格 | 666/臺 |
發貨期限 | 1 |
供貨總量 | 1000 |
運費說明 | 含運費 |
小起訂 | 1 |
質量等級 | 0.05 |
是否廠家 | 是 |
產品材質 | 鋁合金 |
產品品牌 | 青島天正華意電氣 |
產品規格 | 158 |
發貨城市 | 青島 |
產品產地 | 青島 |
加工定制 | 是 |
產品型號 | TH |
可售賣地 | 全國 |
產品重量 | 5 |
產品顏色 | 白 |
質保時間 | 三年 |
外形尺寸 | 158 |
適用領域 | 電力電氣 |
質量認證 | 9000 |
產品功率 | 15 |
工作溫度 | 45 |
范圍 | 雷電沖擊電壓發生器_天正華意電氣設備有限公司供應范圍覆蓋寧夏等區域。 |
寧夏雷電沖擊發生器200kV沖擊電壓發生器成套試驗設備技術方案一、適用范圍本發生器適用于35KV及以下空氣間隙、電抗器開關、絕緣子串、套管、電力變壓器和互感器等試品進行標準雷電沖擊電壓全波試驗。二、一般使用條件海拔高度:1000m環境溫度:-5℃~+40℃相對濕度:90%日溫差:25℃使用環境:戶內無導電塵埃無火災及爆炸危險不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波波形畸變率85%(空載300PF時大于90%);沖擊電壓波形參數及其偏差均符合有關GB311及GB16927標準的要求。7、輸出電壓大于10%標稱電壓8、使用持續時間:在70%額定電壓以上,每120秒充放電一次可連續運行,在70%額定電壓以下,每60秒充放電一次可連續運行。
寧夏雷電沖擊發生器200KV弱阻尼電容分壓器高壓臂電容器由1節組成,額定參數200kV/600微微法,額定雷電沖擊耐受電壓為400kV。該分壓器配備一只低壓臂電容器,分壓比分別為1500,分壓比精度小于±1%;弱阻尼電容分壓器的方波響應特性滿足GB311標準要求六、THCJ-200沖擊電壓發生器控制及計算機波形分析系統1.概述3.控制系統的主要功能:手動控制及自算機控制。手動充電方式:手動調節電 ?同步球隙整定的充電電壓,手動調整球隙距離,并顯示實際的距離值。球隙限位開關動作時。?充電速度選擇,用戶可根據試驗需要,分2檔選擇充電速度。?標準化的波形編輯系統,對波形的測量可以通過鼠標拖拉完成,也可方便地縮放波形;?過壓、過流保護,自動接地;?自動點火: 手動控制?緊急分閘,不同于手動分閘,緊急分閘直接通過按鈕切斷主回路電源,用于異常狀況,如控制室停電等。?4.系統結構系統結構示意圖如圖2:圖2中綠線所包圍的部分為測控一體化系統。下位機直接與沖擊電壓發生器本體、電源及截波裝置相連,所有底層操作如繼電器開合由下位機控制,上位機通過光纖與下位機相連,通過向下位機發送指令來驅動本體、電源及截波裝置,下位機不斷地采集數據,獲取當前狀態,同時不間斷地向上位機發送采集的數據,分壓器電壓電流信號通過采集模塊連接到上位機。
寧夏雷電沖擊發生器 連接方法(1)單獨使用I號升壓器(試驗電壓≤30KV)連接方法圖3 (連線圖)連線說明:用本產品隨機配備的一根專用線和接地線按圖3的方法連接。電源插座用電源線連至50Hz/220V的交流電上。(2)I號升壓器和II號升壓器串聯使用(試驗電壓≤80KV)連線方法圖4 (連線圖)連線說明:用本產品隨機配備的兩根專用線和接地線按圖4的方法連接。電源插座用電源線連至50Hz/220V的交流電上。2、操作程序(1) 開機。(注意:每次開機前都要對試品充分放電,升壓過程中需要停機時請先按停機鍵,再用電源開關)開機前請將升壓器上的排氣孔旋松,升壓過程可能會有少量油溢出,是正常現象。按上述方法連好所有線路之后,就可以將電源開關打開。儀器在微機上電復位下,自動進入如圖5所示的設限界面。在進行連線、拆線、或暫不使用儀器時,應將電源關掉。電源插座上裝有保險管。若開機屏幕無顯示,應先檢查保險管是否熔斷。大小應按表1提供的數據更換。(2) 設置限定參數 圖5(設定界面)在圖5所示的設限界面上,可根據試驗的需要設定好試驗頻率、試驗電壓、高壓側的過壓保護值、過流保護值、試驗時間。將光標移到相應的設定,按確定鍵選擇。
寧夏雷電沖擊發生器 輸入正確的密碼后,點擊“確定”按鈕,進入系統參數設置界面3.2.73.2.7.1充電回路參數:也就是設置主回路的參數,?【充電電壓】:用來設置系統設置電壓,防止在設置參數是設置電壓過高情況。?【充電電壓變比】:設置充電電壓的采樣分壓器分壓比值,正確的分壓比可以直觀的以數字方式準確的檢測(和設置)到充電電壓。?【充電速度】:數值越小速度越慢。系統提供1000V以下和1000V以上電壓值的調整,里面的時間和增量都可以進行微調,調整數據不宜過大。?完成設置:點擊【確認/返回】按鈕完成參數的設置。3.3試驗結束?旋上急停按鈕,用接地棒對電容進行放電,確認電容沒有電。?取下高壓端線和低壓端線,再取下試品。?如果試驗中,試品燒壞,清理臺面。?關閉電源開關。4故障指示4.1當前充電電壓大于設定電壓的10%:?檢查直流分壓器的高壓端與低壓端的連接是否可靠連接;?檢查直流分壓器的BNC插頭是否可靠連接,重新插拔一次;4.2急停按下,請旋開按鈕:?該信息表示急停按鈕按下,設備處于待機狀態,若要重新啟動設備,請先旋開急停按鈕;5維護事項5.1日常維護5.1.1應定期清潔。建議一周一次。5.1.2檢查絕緣是否良好5.1.3檢查電氣連接是否有不良。5.1.4地線是否連接完好。5.1.5檢查接線端子有無松動現象,各電氣連接接觸是否良好。5.1.6保持測溫線頭干凈。5.2長期停放時的維護保養措施5.2.1長期停放時,應注意絕緣、防潮、防銹等。5.2.2長期停放后重新使用,應對電氣性能進行檢測,尤其是絕緣和接地,合格后方可使用。
寧夏雷電沖擊發生器 輸入正確的密碼后,點擊“確定”按鈕,進入系統參數設置界面3.2.73.2.7.1充電回路參數:也就是設置主回路的參數,?【充電電壓】:用來設置系統設置電壓,防止在設置參數是設置電壓過高情況。?【充電電壓變比】:設置充電電壓的采樣分壓器分壓比值,正確的分壓比可以直觀的以數字方式準確的檢測(和設置)到充電電壓。?【充電速度】:數值越小速度越慢。系統提供1000V以下和1000V以上電壓值的調整,里面的時間和增量都可以進行微調,調整數據不宜過大。?完成設置:點擊【確認/返回】按鈕完成參數的設置。3.3試驗結束?旋上急停按鈕,用接地棒對電容進行放電,確認電容沒有電。?取下高壓端線和低壓端線,再取下試品。?如果試驗中,試品燒壞,清理臺面。?關閉電源開關。4故障指示4.1當前充電電壓大于設定電壓的10%:?檢查直流分壓器的高壓端與低壓端的連接是否可靠連接;?檢查直流分壓器的BNC插頭是否可靠連接,重新插拔一次;4.2急停按下,請旋開按鈕:?該信息表示急停按鈕按下,設備處于待機狀態,若要重新啟動設備,請先旋開急停按鈕;5維護事項5.1日常維護5.1.1應定期清潔。建議一周一次。5.1.2檢查絕緣是否良好5.1.3檢查電氣連接是否有不良。5.1.4地線是否連接完好。5.1.5檢查接線端子有無松動現象,各電氣連接接觸是否良好。5.1.6保持測溫線頭干凈。5.2長期停放時的維護保養措施5.2.1長期停放時,應注意絕緣、防潮、防銹等。5.2.2長期停放后重新使用,應對電氣性能進行檢測,尤其是絕緣和接地,合格后方可使用。
寧夏雷電沖擊電壓發生器_天正華意電氣設備有限公司寧夏雷電沖擊發生器 測量系統結構說明如下:測控一體化工作臺為兩聯柜形式,顯示器、鍵盤鼠標放置在桌面上,計算機主機、示波器、隔離濾波電源、UPS放在辦公桌內,繼電器、PLC、過電壓和過電流保護元件等放置在本體底盤內。 用戶在系統界面上選擇“波形分析”功能后系統進入測量功能設置界面。測量系統以美國泰克公司的數字存儲示波器為波形數據采集平臺工作方式的設置由測控軟件(具有軟件著作權)自動完成。其帶寬100MHz,標稱分辯率達9bit,采樣速度達2.5GS/s,記錄長度10M,通道2個;可記錄雷電全波、操作波和雷電截波。用戶只需根據界面提示,輸入各項試驗條件即可(用戶也可選擇其它示波器)。系統可以完成表1所示的各種沖擊電壓的測量和表2測量誤差及系統波形參數分析功能。軟件已通過IEC61083-2評測。可使用2002年從德國進口的KAL1000沖擊校準儀(儀器具有PTB校準)校準示波器和軟件。表1 沖擊電壓波形及其參數波形 參數雷電沖擊標準波雷電沖擊陡波 峰值電壓波前時間半峰值時間波前陡度時間表2 測量系統不確定度(含分壓器)測量的沖擊波類測量系統不確定度(含分壓器) K %標準雷電波/陡波3沖擊電壓的所有信息均以位圖(.bmp)文件和數據文件(.DAT)格式保存在硬盤上。系統的典型測量功能包括:沖擊電壓測量和波形分析: 2通道采樣速率1.25GS/S不同沖擊電壓波形的比較和離線分析: 可將試驗得到的波形 以數據文件(*.DAT)的格式存盤,從硬盤中讀出并顯示在屏幕上,幫助用戶比較不同沖擊試驗得到的沖擊試驗波形試驗報告數字化: 點擊菜單項“試驗報告”可直接進入中文Word ,在已設計好的沖擊試驗報告模板上編寫試驗報告。利用Word 強大的處理功能 輸入文字,繪制和插入電路接線圖,插入試驗波形圖,存儲、打印試驗報告等。多時基波形顯示: 系統具備將各個通道波形數據(例如變壓器的入波電壓和示傷電流波形)分別獨立按不同的時基顯示的功能,方便用戶分析波形。

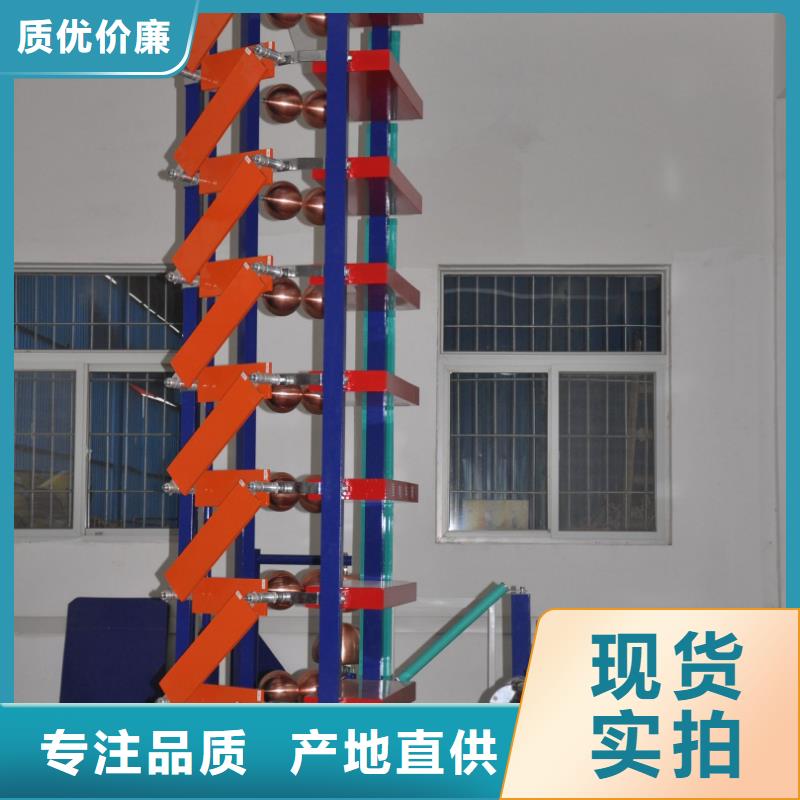

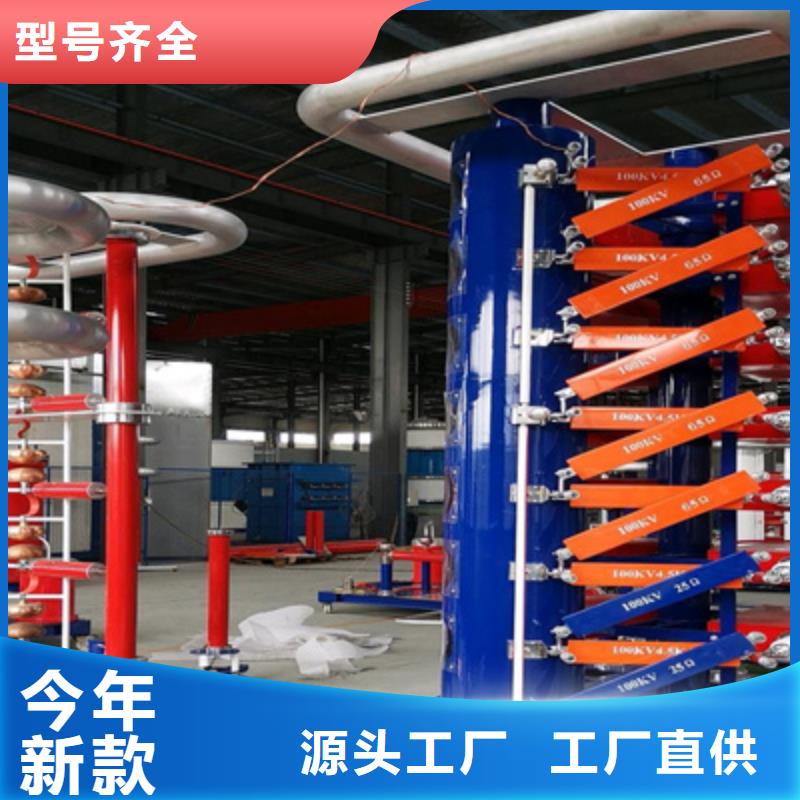

<寧夏>天正華意電氣設備有限公司寧夏雷電沖擊發生器發生器主要技術參數標稱電壓 ±300 kV額定能 15kJ額定沖擊電容量 0.33μF額定充電電壓 100 kV級數 3級電容量 1μF級能 5kJ3.5沖擊電壓波形試驗。1.230%s /5020%s,幅值3%;沖擊電壓波形參數及其偏差均符合有關GB311及GB13.2 和 GB16927.2沖擊電壓參數;3.6 輸出電壓: >20%Un3.7 同步范圍:級電壓在20%~額定電壓范圍內,正負極性同步范圍不小于20%、(脈沖放大器點火脈沖>±10 kV)3.8 同步放電失控率: <2%3.9 沖擊試驗次數設定范圍 0~99 次 調節精度 1 次3.10 點火范圍: 20%-Un3.11 充電電壓不穩定度 <±1.0%3.12 基準電壓調節范圍 0.0~100.0 kV 調節精度 0.1 kV3.13 充電電壓與基準電壓的偏差 <±1.0%3.14 持續時間:在80%額定電壓以上間斷工作在80%額定電壓以下,可連續運行。300kV/15kJ沖擊電壓發生器試驗設備組成本技術資料是為變壓器 電抗器 開關柜 套管等等絕緣設備做雷電沖擊試驗需要而編制的技術文件。沖擊電壓發生器成套試驗設備由THDY-300kV/15kJ沖擊電壓發生器本體、ZD-100kV直流充電裝置、DF-300kV400PF弱阻尼電容分壓器、ICM -3000計算機測量、觸摸屏控制系統等組成。4.1、結構特點(含直流充電裝置) THDY--300kV/15kJ沖擊電壓發生器本體結構采用四柱H結構形式,由單只法蘭構成的鋼體支架平行外掛兩只電容器,構成一個穩定的結構組成一級。本體設備為2級,組成組合塔式結構,各級逐級疊接,拆裝檢修方便,整體結構穩定。
寧夏雷電沖擊發生器 控制區主界面總共有5個按鈕,分別為“準備 “試驗開始”、“手動觸發”、“故障復位” 試驗參數”,其功能分別為:?準備: 開始試驗前,先設置試驗參數,檢查硬件回路,確定無誤后,按下備妥按鈕,表示準備完成。?試驗開始:系統處于停止狀態時,顯示“開始試驗”,當試驗開始后,顯示為“停止試驗”,按下可以停止正在進行的試驗。?手動觸發:手動觸發點火脈沖。?試驗參數:設置試驗常用參數,包括實驗流程,測試位置,系統設置等。?故障復位:當系統出現故障時,點擊后可以復位系統故障。5.3.試驗參數設置:在測試主頁面點擊【試驗參數】按鈕,進入實驗參數設置界面(圖7-3),可根據試驗要求設置測試流程,由系統自動進行測試。圖7-3 試驗參數設置5.3.1.沖擊試驗設置:?設定充電電壓:設置電容器的預期充電電壓,單位為kV(千伏)。可設置的充電電壓為0.5kV,額定充電電壓為100kV,不得超過100kV,設置精度為一位小數點(即100V)。不同波形電壓不同。?設定放電間隔:設置每次沖擊的間隔時間,單位秒(S)。?設定沖擊次數:在當前的極性下,總共自動沖擊的次數。?極性切換:單擊正極性按鈕,系統會切換到正極性,負極性是一樣操作方式。?完成設置:點擊觸摸按鈕【確認】,系統自動設置相關動作,并進入預備測試模式,保存設置參數,下次啟動頁面顯示為本次設置的參數。
寧夏雷電沖擊發生器驗參數設置?基本信息:設置基本參數,這些參數將被保存在數據庫,試驗備注信息將直接打印在波形圖片上。?保存波形數據:選擇自動保存時,系統在每測量一個波形將自動保存數據至設置的數據庫。?估計沖擊電流:單位千安(kA),根據預計的電流峰值輸入,用于初始化示波器參數及波形顯示區域范圍。?預計電壓峰值:單位千伏(kV),根據預計的電壓峰值輸入,用于初始化示波器參數及波形顯示區域范圍。?沖擊試驗次數:分“單次測試”和“多次測試”,單次測試是指,每開始測試后等待示波器采集到波形后結束測試,只做一次脈沖的采樣分析。“多次測試”是指系統連續和示波器通訊,示波器沒出現一個波形,測量系統自動記錄并保存,采集到波形后,繼續等待下一個波形出現。?沖擊極性,根基波形極性自動設置示波器觸發方向。1.2.2.波形參數:在這個參數設置頁面可以設置界面所顯示的參數,波形顏色,以及對示波器的基本參數設置(圖4-3)。這個界面是一個隱藏界面在@的位置雙擊輸入“1234”可以出現。圖4-3 波形參數設置界面1.2.2.1.波形參數選擇:圖4-3,選擇需要在界面上顯示的波形參數,分“手動選擇波形參數”和“自動根據波形類型選擇波形參數”兩種。當選擇為手動時,可以在“手動選擇波形參數”欄內,選擇期望在波形界面中顯示的各種參數,根據電壓或者電流波形顯示;當選擇為自動時,波形將根據所選擇的波形類型自動分配需要顯示的波形參數。右測為圖形化的波形計算方式。1.2.2.2.界面顏色選擇:點擊“界面顏色選擇”標簽,出現顏色搭配選擇頁面,可以根據自己的習慣和方式,自由搭配,使顯示更清晰。1.2.2.3.信號分析設置:圖4-4,設置示波器的通訊方式,以及示波器的時基,觸發方式等,以及在分析波形時對波形計算中的濾波方式、采樣變比等的設置。?示波器參數設定:根據實際的示波器選擇“示波器型號”,設置通訊的方式。?時基:根據不同的波形,為了能完全的現實波形,需要根據不同的波形設置不同的時基。?觸發水平:觸發水平的位置占總峰值的百分比,建議40%,太小容易被提前干擾觸發,太大波形又不容易出來。?觸發通道:根據不同的信號,設置信號穩定的一方為觸發通道即可。
