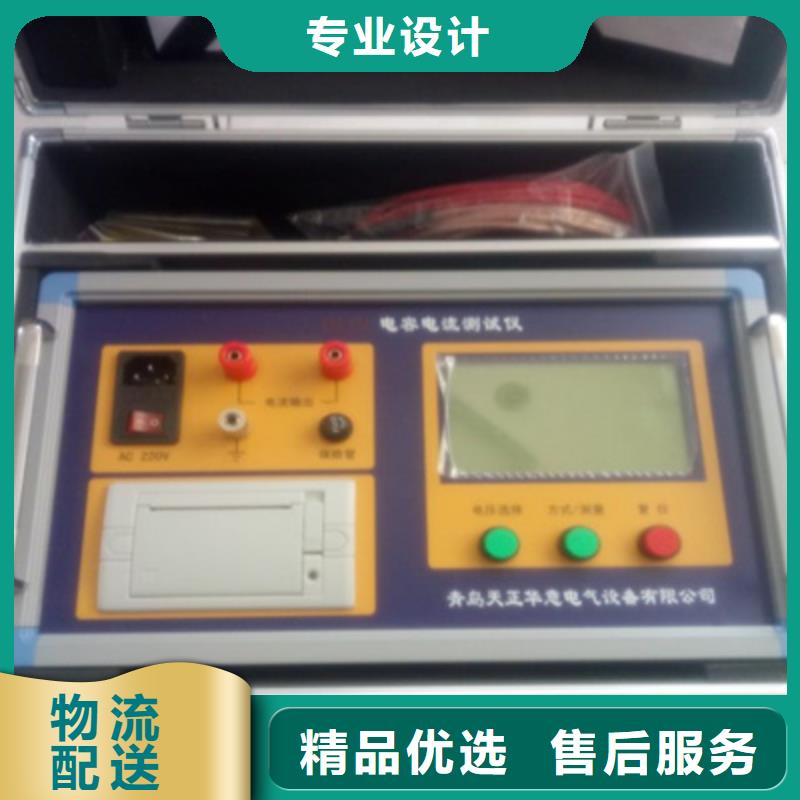

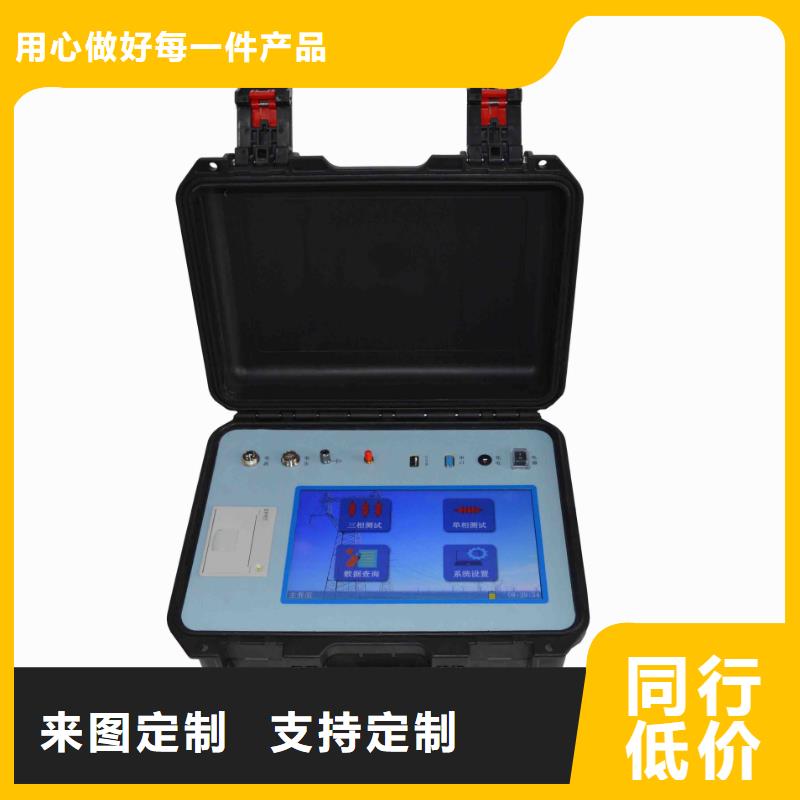

金華電容電流測試儀目前，我國電力系統的電源中性點一般是不直接接地的，所以當線路單相接地時流過故障點的電流實際是線路對地電容產生的電容電流。據統計，電力系統的故障很大程度是由于線路單相接地時電容電流過大導致起弧且電弧無法自行熄弧引起的。因此，我國的電力規程規定當10kV和35kV系統電容電流分別大于30A和10A時，應裝設消弧線圈以補償電容電流，這就要求對的電容電流進行測量以做決定。另外，電力系統的對地電容和PT的參數配合會產生PT鐵磁諧振過電壓，為了驗證該配電系統是否會發生PT諧振及發生什么性質的諧振，也必須準確測量電力系統的對地電容值。傳統的測量電容電流的方法有單相金屬接地的直接法、外加電容間接測量法等，這些方法都要接觸到一次設備，因而存在試驗危險、操作繁雜，工作效率低等缺點。進而出現了在PT二次側注入信號法測量電網電容電流；與傳統測量方法相比，該方法測量過程中，測試儀無需和一次側直接相連，因而試驗不存在危險性，無需做繁雜的工作和等待冗長的調度命令，只需將測量線接于PT的開口三角端子就可以測量出電容電流的數據。從PT開口三角處注入的是微弱的異頻測試信號，所以既不會對繼電保護和PT本身產生任何影響，又避開了50Hz的工頻干擾信號。

單相電容電橋測試儀金華

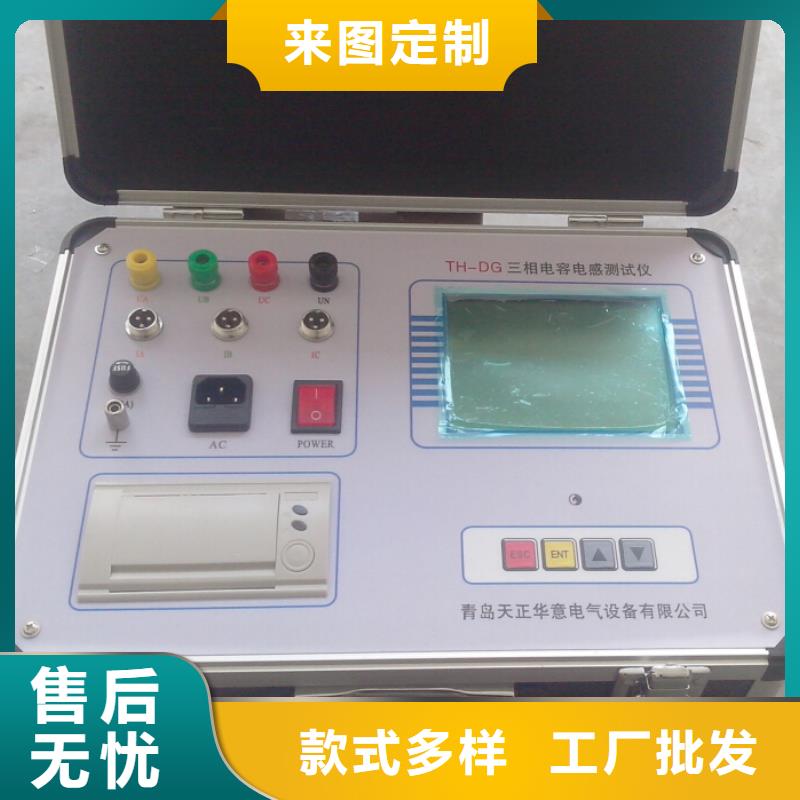

金華電容電流測試儀功能特點?本儀器可在不拆線情況下測量成組并聯電容器的單個電容（單相電容及三相電容均能測量），同時本儀器也能測量各種電抗器的電感量，還可以做為工頻電流測試儀使用，一機三用，滿足現場的多種使用，?測量時本儀器顯示測量電容值或電感值的同時還可以顯示測量的電壓、電流、功率、頻率、阻抗、相位角等數據，以便更好的分析試品的好壞；?儀器采用240×128大屏幕帶背光的液晶顯示，白天夜間均能清晰觀察，中文菜單提示，操作簡便。?儀器內置大容量非易失性存儲器：可存儲50組測量數據。?儀器內置高精度實時時鐘功能：可進行日期及時間校準。?儀器自帶高速微型熱敏打印機：可打印測量及歷史數據。?儀器試驗電源過流保護功能：電源輸出短路不會損壞儀器。三、技術指標輸出電壓 ~2V~20V測量范圍 電容：2uF～2000uF電感：1mH～10H電流：50mA～10A電壓: 0~ ~25V測量精度 電容：±(1%+2字)電感：±(1%+5字)電流：±(1%+2字)電壓：±(1%+2字)外形尺寸 350mm×230mm×190mm儀器重量 8kg

單相電容電橋測試儀金華
金華電容電流測試儀尊敬的用戶：感謝您選用我生產的電容電流測試儀。希望本手冊對您使用該產品提供盡可能詳細的技術資料及幫助信息。在正式使用該儀器之前，請仔細閱讀本說明書，以確保您對本產品的正確使用。如果您對說明書中所述內容有任何疑問，或者需要業務咨詢或技術支持，歡迎您與我公司銷售部或技術部取得聯系，我們將竭誠為您服務。閱讀完本說明書后，請妥善保管，以備后用。重要提示：1 使用前，儀器必須可靠接地；保障被測系統處于無故障運行狀態。2 必須斷開連接在系統中性點上的補償裝置（如消弧線圈）。3在使用3PT、4PT連接方式測量時，對于少數在PT中性點上安裝高阻消諧器的PT組，必須將消諧器短接后再進行測量。4在使用3PT、4PT連接方式測量時，如果系統兩段母線上的PT二次繞組是并聯運行的，應將二次繞組改成單獨運行的方式后，再進行測量。5在使用3PT、4PT連接方式測量時，如果PT開口三角接入的負載（如消諧裝置）阻抗小于100歐姆，應將該負載斷開后再進行測量。6 本測量儀只能從電磁式PT的二次側測量電容電流，不能從電容式電壓互感器（CVT）進行測量。

單相電容電橋測試儀金華
金華電容電流測試儀測試線紅測試夾應夾在A相母線上，測試線黑測試夾應夾在B相母線上，電流鉗夾在a相電容輸入端（注意電流鉗的方向，帶P的一端與紅測試線引入的方向一致，否則測出的相位角不正確）測試線輸入端分別與對應的接線柱相接，連接好后，按 確認 鍵進入如下顯示界面：圖8經過一段時間，顯示測試結果如下圖所示（此為測試三相△型電容ab相的結果）：圖9按返回鍵返到電容選擇界面，屏幕顯示界面改變如下：圖10 將測試線測試夾分別夾在B相和C相上，電流鉗夾在b相電容輸入端按 確認 鍵進行測試，測試結果顯示如下圖：圖11按返回鍵返到電容選擇界面，屏幕顯示界面改變如下：圖12將測試線測試夾分別夾在C相和A相上，電流鉗夾在c相電容輸入端按 確認 鍵進行測試，測試結果顯示如下圖：圖13此時按F2鍵計算各單相電容量及總電容量，計算完成后結果顯示如下圖：圖14存儲數據請按F1鍵，打印數據請按打印鍵，按返回鍵返回電容測試界面，其他連接類型的三相電容測試方法與上類同。按返回鍵或復位鍵可回到主菜單。電感測試及電流測試與電容測試操作類同，不再重復介紹。如果需要設置時間可按← →及↑ ↓鍵，選中時間設置，按確認鍵進入設置界面如下：圖15按← →改變光標前后位置，按↑ ↓鍵改變光標處當前值的大小，設置完成可按返回鍵或復位鍵返回主菜單。參數設置為出廠校準時設置，建議客戶不得改變其設置數據，否則會造成測試數據的不準。如果需要重新更改，必須在本公司技術人員指導下進行，并且先要記錄下更改前的設定值，以便設置失敗時能夠恢復初始值。

單相電容電橋測試儀金華

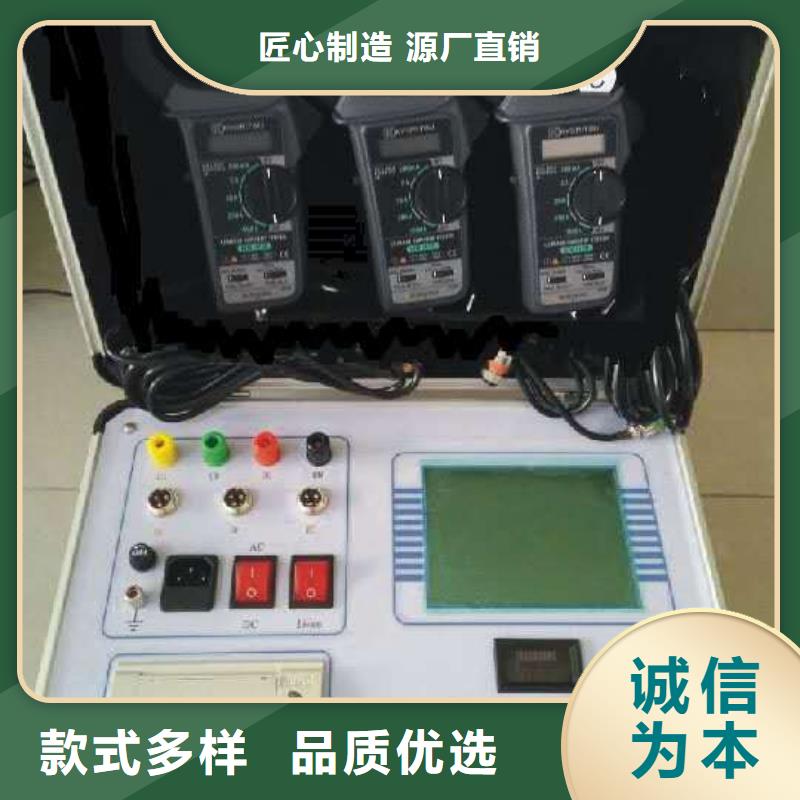

金華電容電流測試儀儀器檢定及鉗形表配合電容電感測試儀特別使用說明一、本儀器必須在試品停電、完全放電條件下才能測試！！！二、本儀器輸出交流電壓15V/1.5V，功率150W，主要用于現場補償電容器和電抗器的測量在試驗室使用標準電容/電感檢定時，請確認標準電容/電感的負載能力、額定電流。否則將損壞標準電容/電感或者檢定結果不準(電感較小時要特別注意有些計量院的電感標準的額定電流都較小只有零點幾安培 造成誤差較大)。儀器檢定時應良好接地。三、使用本儀器時請務必將鉗形表旋轉開關設置為“OFF”，否則測量數據錯誤。請將鉗形表放在測試儀遠端，盡量遠離測試儀。四、電壓輸出紅色線從鉗形表正面穿過到試品方向不對不能使用試品自動識別方式此時測量的電感值也不正確。五、電流輸入線一端接鉗形表，一端接測試儀，不能懸空。六、使用電流輸入線的方法如下：1、一端插入儀器另一端插入鉗型表 插入鉗型表時握住航空插頭的后部， 對準鉗型表端開口方向輕輕的旋轉推入即可。2、拔出時只需握住航空插頭的中部彈簧，向外拉動即可拔出不需旋轉以免損壞接頭部分。七、測量小于5mH電感/1Ω電阻時，務必使用小電感/小電阻方式。八、單相測量時只需連接紅色和黑色線，此時紅色線插入黃色插座（UA），黑色線插入黑色插座（UN），只需要接A相的電流鉗 三相測量時 需要連接黃色、綠色、紅色、黑色線 黃色線插入UA，綠色線插入UB，紅色線插入UC，黑色線插入UN。此時需要接A、B、C三個電流鉗，電流鉗要插入相應編號的航空插座里。
