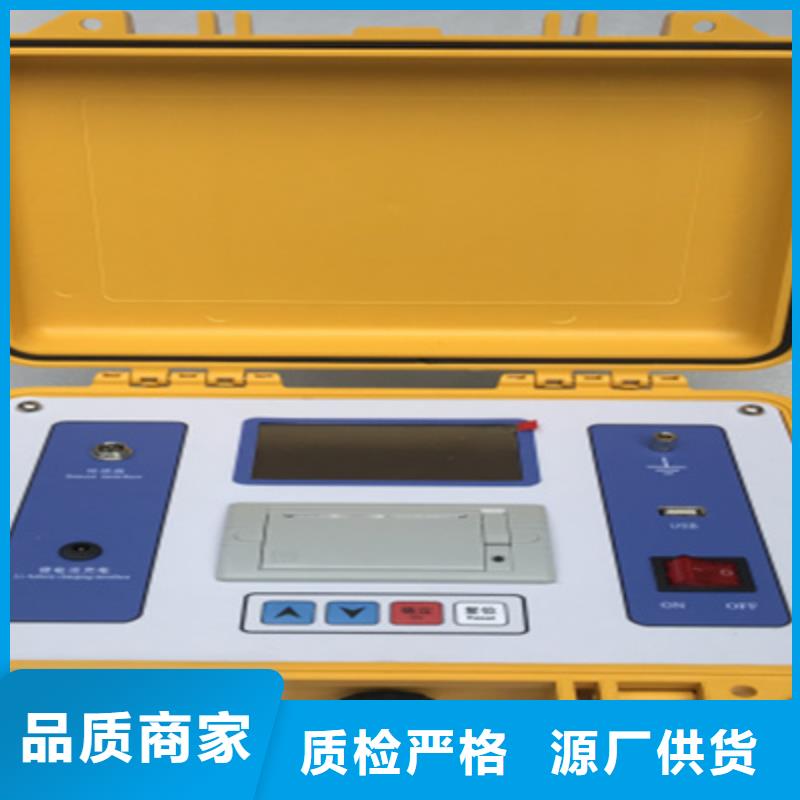

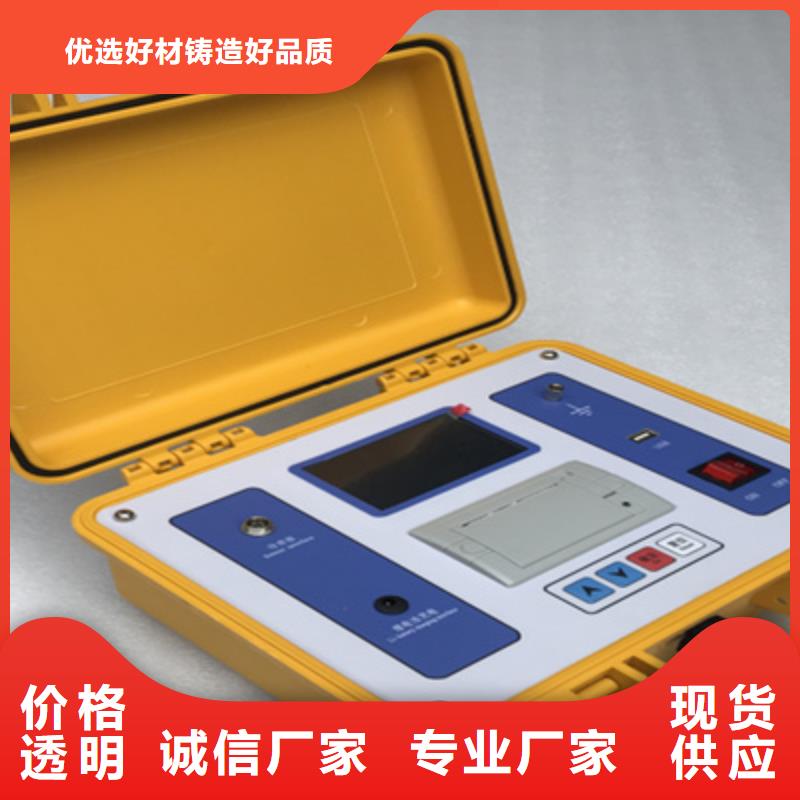

株洲觸指壓力測試儀TH-CZ觸指壓力測試儀說明書青島天正華意電氣設備有限公司尊敬的顧客:感謝您使用本公司生產的觸指壓力測試儀。在初次使用該儀器前請您詳細地閱讀使用說明書，將可幫助您正確使用該儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許差別。若有改動，我們不一定能通知到您，敬請諒解！如有疑問，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試接線柱等均有可能帶電，您在插拔測試線、電源插座時，可能產生電火花，小心電擊。為避免觸電危險，務必遵照說明書操作！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。

<株洲>天正華意電氣設備有限公司

株洲觸指壓力測試儀同時有不少隔離開關的觸指壓力可調，如果在檢修時調整壓力不夠或每個觸指的調整壓力有差別同樣會出現上述現象。目前絕大部分檢修人員判斷導電部分接觸好壞的判據就是測量其回路電阻，認為回路電阻在合格范圍內，導電部分的檢修工作就可圓滿結束。其實不然，在產品說明書中給出的回路電阻值是整個導電回路的值，它包括接線端子、導電管、觸指觸頭等部分的體電阻及接觸電阻，范圍較大、裕度較大，不能直接反映接觸電阻的變化，只能說明導電回路通路。試驗表明：兩對對觸指接觸與四對觸指接觸其回路電阻值均在合格范圍內。同樣觸指壓力大與小回路電阻值也基本沒有變化。在各類檢修導程（規程）、標準中都有測量觸指接觸壓力的規定，的測量工具為彈簧秤，在實際工作中，測量觸指壓力要在高空，用彈簧秤測壓力不但不方便、不準確也不，有些結構的隔離開關的觸指壓力用彈簧秤根本無法測量（如剪刀式）。所以，要求測量觸指接觸壓力只是一紙空文。

保護器測試儀廠家直銷-歡迎新老客戶來電咨詢

株洲觸指壓力測試儀以下就本公司生產的PRS-102M型微機型模擬斷路器，對備用電源自動投入裝置在實際試驗進行簡單的介紹。本裝置的特點是具有A、B、C及D、E、F兩路完全獨立的三相模擬斷路器，在進行備自投試驗時可以當做六個開關，一般模擬斷路器每相只提供一對常開、常閉接點，根據備自投試驗的要求需要增加輸出接點。另外由于不同廠家的斷路器的跳、合閘時間有差異，根據客戶的不同需求，本公司生產的PRS-102M微機型高壓斷路器模擬裝置提供多種功能選擇，其中包括增加模擬斷路器輸出接點至兩對常開及兩對常閉觸點，多量程的跳合閘時間的選擇及跳合閘電阻的選擇等。為了不影響一次設備的運行，做備自投試驗時，應退出備自投出口壓板，使用備自投裝置出口繼電器的其他空接點跳、合閘模擬斷路器，并用表計監視出口壓板變化情況。備自投試驗的母線電壓可以使用母線PT電壓（也可使用試驗裝置電壓），為簡化接線，可用一路電壓并聯接入，電流要用試驗裝置產生的電流（不能用變低開關CT電流），將實際開關引到備自投裝置的輔助接點解開，接入模擬斷路器輔助接點。注意：DL1-1指模擬斷路器某一相的個常開接點，DL2-1指模擬開關某一相個常閉接點（1）兩臺變壓器單母分段的備自投方式接線方式如下圖甲 乙F1 F1正常運行時，1DL、2DL、4DL、5DL合閘狀態，3DL分閘狀態，模擬開關A相對應1DL，B相對應3DL。試驗接線如下圖：動作方式（1）：手動拉開K開關，模擬甲線失壓，備自投裝置判斷1母線失壓，1DL無流。II母線有壓，延時S1將自動斷開斷路器4DL、1DL，然后再投入分段斷路器3DL。可用K開關起表，1DL2-1或3DL2-1停表，測量時間。

株洲觸指壓力測試儀菜單操作說明：1、打開電源，進入主界面，如下圖：2、文件菜單：新建：表示當前數據，恢復到主界面。打開：表示打開已保存的數據。⑴、按測試日期查找：輸入日期的“年、月、日”，如只輸入“年”也可進行模糊智能查找。⑵、按品名查找：指的是輸入“開關型號”進行查找，英文分大小寫，必須輸入正確，輸入前幾位也可以查找。⑶、按變電站名查找：輸入“變電站名稱”進行查找。⑷、所有文件：點擊點菜單，顯示所有測試的數據。⑸、打開文件：將選中的文件打開，選中的文件雙擊也可以打開。⑹、刪除文件：將選中的文件刪除。⑺、刪除變電站：將選中的變電站名稱刪除，此刪除謹慎操作。⑻、退出：退出此菜單。保存:表示保存當前測試的數據，文件名自動生成，以當前日期命名，方便查找，也可以自己命名存儲。將文件發送到U盤：點擊此菜單，將所有數據上傳到U盤。從U盤導入文件：點擊此菜單，將U盤數據導入儀器。生成標準并自動保存：點擊此菜單，將當前測量的數據生成標準并保存到數據庫。

<株洲>天正華意電氣設備有限公司
<株洲>天正華意電氣設備有限公司 保護器測試儀廠家直銷-歡迎新老客戶來電咨詢

株洲觸指壓力測試儀TH-CZ觸指壓力測試儀說明書青島天正華意電氣設備有限公司尊敬的顧客:感謝您使用本公司生產的觸指壓力測試儀。在初次使用該儀器前請您詳細地閱讀使用說明書，將可幫助您正確使用該儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許差別。若有改動，我們不一定能通知到您，敬請諒解！如有疑問，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試接線柱等均有可能帶電，您在插拔測試線、電源插座時，可能產生電火花，小心電擊。為避免觸電危險，務必遵照說明書操作！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。

<株洲>天正華意電氣設備有限公司 保護器測試儀廠家直銷-歡迎新老客戶來電咨詢

株洲觸指壓力測試儀如果一次不成功，請再次重復操作。出廠前已校準好。4.4測量方法4.4.1將調整好的模擬觸頭在需要測量的觸指與觸頭接觸線處，用手握住手柄使前端張開至a值，此時測試儀液晶上顯示兩組數字，一組是隨模擬觸頭感受壓力的大小顯示瞬時值，隨著壓力值的微小變化，數值都有變化；另一組跟蹤模擬觸頭感受壓力的峰值（值）壓力顯示并自動鎖定。整個測量采樣過程多記錄為3分鐘，此過程中，觀察液晶顯示數據，大約3-5秒測試完成后，當用戶發現測量值基本穩定后，按一下【確定】鍵完成測量。此時數據可以選擇存儲U盤中。此時屏幕提示是否打印數據，如果需要打印，則按一下【確定】鍵即可；或者按一下向下鍵 →【確定】鍵，選擇重新再次測試。下面介紹各種不同的隔離開關模擬觸頭調試的方法4.4.2 圖5、圖6是折臂式隔離開關未裝靜觸頭的測量示意圖。測量時將調整好模擬觸頭（調整方法見4.1.3），放入待測觸指中，使模擬觸頭張開限定位置為止，這時壓力儀上顯示的讀數即為該觸頭的接觸壓力。4.4.3圖7是折臂式隔離開關已裝靜觸頭的示意圖。測量時將模擬觸頭尺寸a調整到大于靜觸頭1mm左右，如靜觸頭直徑為Φ40mm，則需調整a＝41mm。一只手使緩慢地使模擬觸頭張開，另一只手抓住靜觸頭晃動，如果靜觸頭能在觸指中輕松滑動或轉動，這時壓力測試儀上顯示的讀數即為該觸頭的接觸壓力。

<株洲>天正華意電氣設備有限公司 保護器測試儀廠家直銷-歡迎新老客戶來電咨詢

株洲觸指壓力測試儀操作界面五．工作原理模擬斷路器的輸入分別接入被測試成套繼電保護裝置的分相跳合閘回路或三跳三合回路；模擬斷路器的跳合閘輸出分別引入微機測試裝置，試驗中由它們共同完成跳閘、合閘和重合閘的過程。 跳合閘時間根據高壓斷路器的性能可從10到9999ms間整定，跳合閘電流可按1A、2A、3A、4A、5A整定（程序根據動作電壓設定）。本裝置上電后，模擬斷路器A、B、C三相是處于分閘狀態，分閘指示燈應亮。當保護裝置加入故障電流、電壓后，保護裝置動作，此時送出跳閘信號，模擬斷路器CPU單元收到跳閘信號后，立即開始計時，準備跳閘。 當跳閘時間達到整定值時，控制動作單元跳閘，同時切斷保護裝置的跳閘信號。合閘和重合閘過程類似。六．使用說明界面功能介紹：1．合閘時間設定： 三相合閘時間可通過輸入框直接輸入，范圍為:10-9999ms。任意設置誤差不超±2ms，通過分別設置A、B、C三相合閘時間，可以模擬斷路器三相不同期。2．分閘時間設定：三相合閘時間可通過輸入框直接輸入，范圍為:10-9999ms。任意設置誤差不超±2ms。3．輸入控制狀態： 顯示輸入端子輸入狀態。4．輸出斷路器狀態：顯示模擬斷路器輸出狀態。5．手動操作開關： 可通過開關直接控制模擬斷路器動作，按下開關后，模擬斷路器經過延時動作。6．電壓設定：設定機帶程控穩壓電源輸出電壓，此電壓也是模擬斷路器跳合閘線圈動作電壓，程序根據此電壓自動計算出，模擬斷路器的動作電流。共分5檔用戶自己選擇所需電流。7．故障模擬(斷路器失靈)開關：當按下此按鈕后，斷路器模擬裝置失靈，雖然接到跳閘命令，但不跳閘，電流線圈中有電流，并保持1s后電流消失，間隔20s后自動恢復到有電流狀態。此時觸摸屏顯示故障提示。

<株洲>天正華意電氣設備有限公司

株洲觸指壓力測試儀如客戶更改傳感器可發回廠家校準。特殊需求可以跟廠家聯系。2)出廠校準默認觸頭壓力傳感器與主機型號參數如下所示：D35標準尺寸：Φ35 D49標準尺寸：Φ49D55標準尺寸：Φ55 D79標準尺寸：Φ79D109標準尺寸：Φ109 五、測量操作(特別注意:接通和斷開傳感器之前請確保儀器已切斷電源)1)當儀器按要求接好測試線，打開電源開關，點擊開始測試，進入?yún)?shù)設置界面；2)在參數設置界面需設置傳感器的型號，測量單位及報警值。若空載讀數不為零，需要進行用戶清零后再進行測量。3)在測量儀的壓力傳感頭上涂抹少許觸頭專用潤滑脂（凡士林）以減少被測觸頭的磨損及測量操作時的插入力。 4)把測量儀的壓力傳感頭順著動觸頭的正常運動方向插入到動觸頭內。插入方向及插入深度應保持一致。插入后不可左右或上下撬動，否則會影響測試儀讀數的真實性。5)待顯示數值穩定后，讀取數值。六、故障分析及排除故障現象 排除辦法 備注開機后無顯示 電池電量不足。用儀器的充電器對儀器進行充電，看顯示故障是否排除，若仍不顯示則返廠處理。 顯示屏按下按鍵不能操作 返廠處理。 壓力傳感器空載靜止測量值不為零（相差10N以上） 在測量確認界面按清零鍵；儀器未標定或需要重新標定。 七、日常維護與保養7.1 注意事項1)使用本儀器前請仔細閱讀使用說明書，檢查接線正確無誤。7.2 日常檢查1)須定期進行充電，并保持表面整潔。2)測量工作開始前，先用隨機帶的砝碼驗證精度，若誤差極大，需重新標定后再進行測量。7.3 定期檢查 1)對儀器的電源充電器，測試線，傳感器等進行定期檢查，若儀器長期不使用，須進行定期充電，并保持表面整潔。

<株洲>天正華意電氣設備有限公司
保護器測試儀廠家直銷-歡迎新老客戶來電咨詢

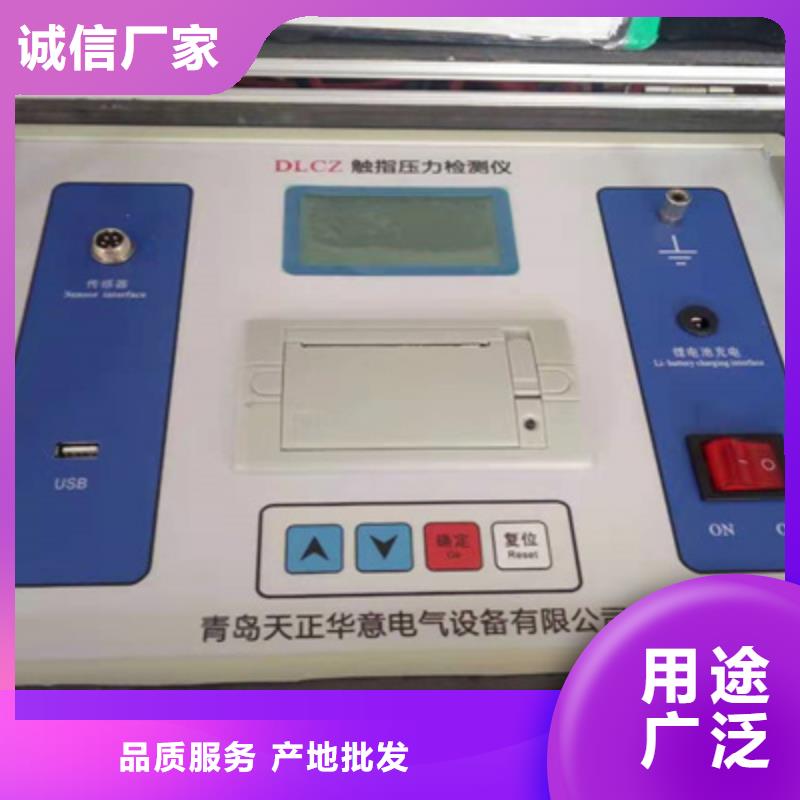

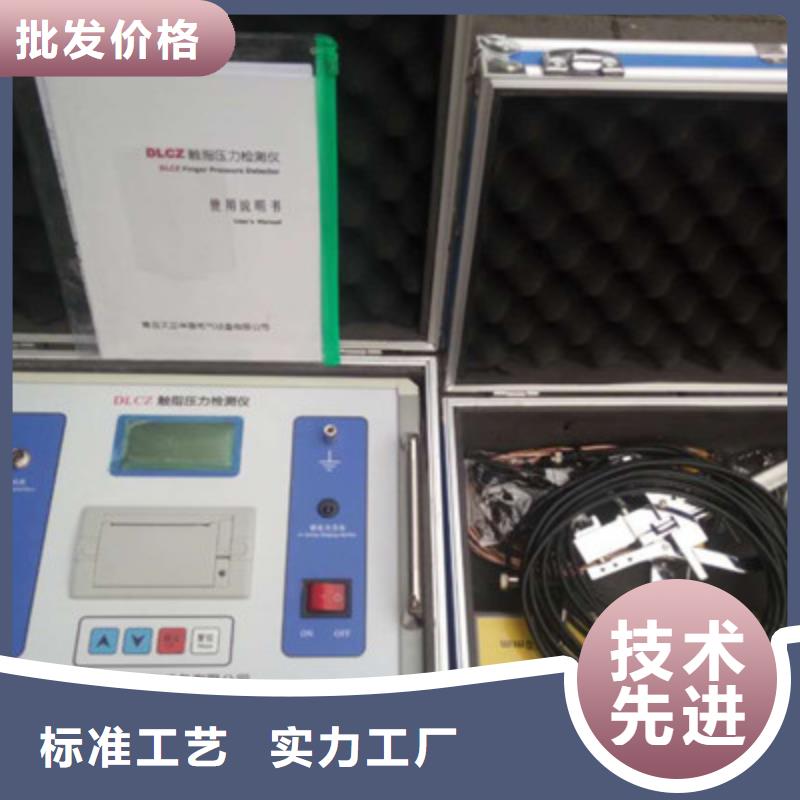

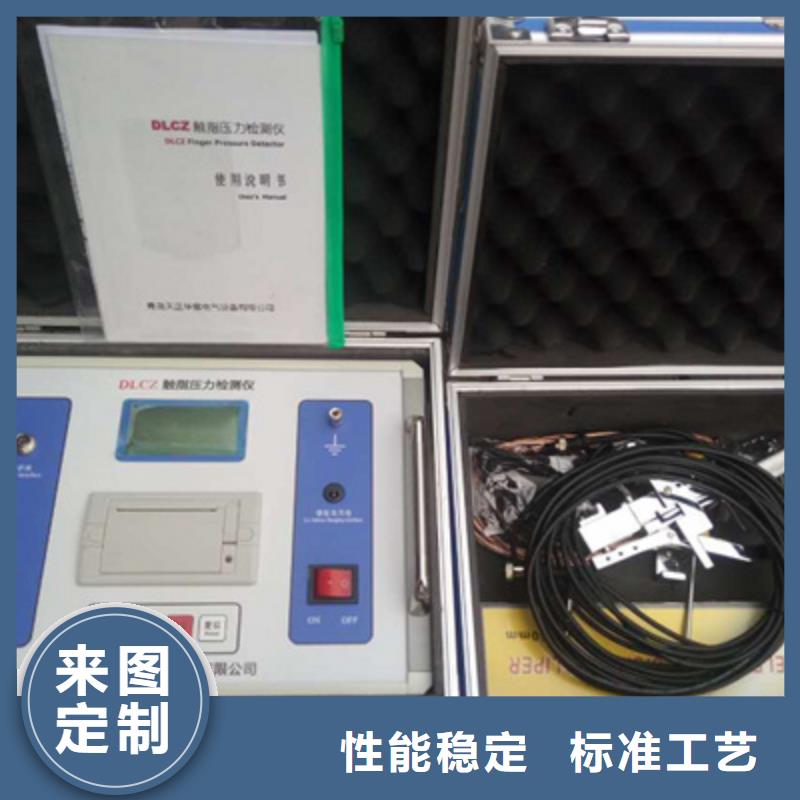

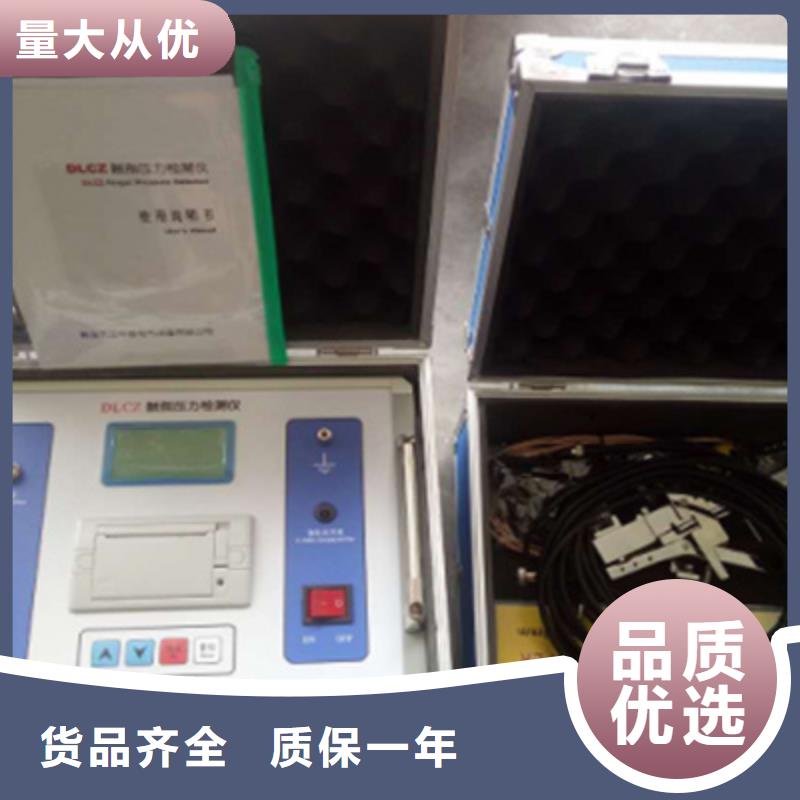

株洲觸指壓力測試儀TH-DLCZ觸指壓力檢測儀使用說明書青島天正華意電氣設備有限公司一.概述隔離開關是電力系統中使用量應用范圍廣泛的高壓開關設備。由于戶外隔離開關是完全暴露在大氣環境中工作、受環境氣候條件影響直接和嚴重的電氣設備，它的運行條件比較惡劣，容易產生機械或電氣方面的故障。尤其是觸指接觸部分容易受雨水、灰塵及有害氣體的侵襲產生接觸不良而導致發熱，提供觸指壓力的彈簧會因發熱而退火使壓力降低，這樣更導致觸指發熱形成惡性循環終燒壞觸指釀成事故。在檢修時往往只注意更換明顯失效和斷裂的彈簧，而對那些壓力降低的彈簧無法判斷與更換，這樣在再次運行中，每個觸指電流的分布會因壓力不同而不同，差別越大電流分布越不均勻，長期運行后就會發生接觸不良而過熱。觸指的發熱會惡性循環，一個觸指接觸不好就會漫延整個觸頭接觸不良。
