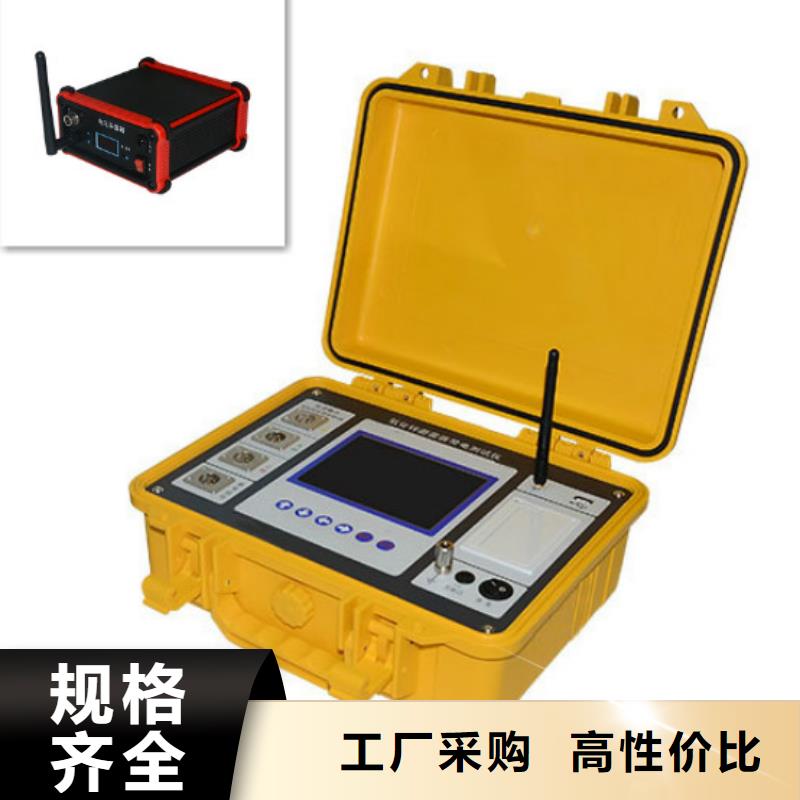

延邊非線性電阻測試儀警告！1.設備的測試輸出端在工作過程中，會產生3000V高壓，在測試過程中嚴禁觸摸被測試件和測試夾。2.儀器在現場必須可靠接地。一、概述：電壓互感器中性點用非線性電阻消諧阻尼器( 以下簡稱消諧器 )是它安裝在6kV～35kV電壓互感器 ( 以下簡稱 PT)一次繞組 Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，本測試儀器能實現自動檢測消諧器在電流峰值為0.3mA、0.5mA 、1mA 、3mA 、5mA、10mA時相對應的電壓峰值或有效值，并能自動繪制出消諧器伏安特性曲線圖。二、儀器依據的標準：Q/GDW415-2010《電磁式電壓互感器用非線性電阻性消諧器技術規范》三、儀器功能特點：1、自動測量伏安特性，并能自動繪制出消諧器伏安特性曲線圖。2、彩色LED觸摸式顯示屏，中文提示界面。4、試驗數據自動打印。5、測量為電壓峰值、有效值雙卡顯示。6、儀器輕巧、便捷適用于現場使用。7、0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA 六檔常用電流指示精度等級，覆蓋全部常用消諧器電流指標。 滅磁及過電壓性能測試儀 勵磁系統的滅磁及過電壓測試儀 勵磁系統滅磁及過電壓測試儀 勵磁系統滅磁過電壓性能測試儀 勵磁系統滅磁及過電壓性能測試儀 發電機滅磁過壓保護裝置 滅磁過電壓測試裝置 發電機綜合特性測試儀 滅磁過電壓和耐壓測試儀 滅磁過壓直流特性測試儀

<延邊>天正華意電氣設備有限公司

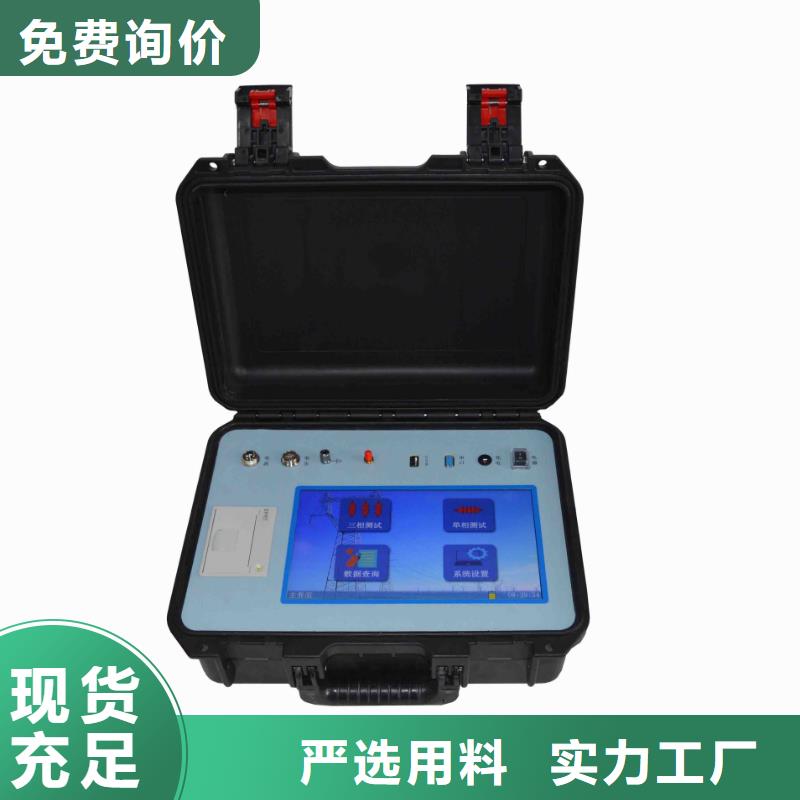

延邊非線性電阻測試儀由于消諧器電阻具有非線性，在測量時電壓和電流的波形會發生畸變，不再是傳統的正弦波信號，因此不能采用測量普通正弦波的方法進行測量，需要針對消諧器電壓、電流真有效值和峰值進行準確測量，通過對比電壓、電流的峰值/√2的數值來判斷發生諧振時電路中電壓、電流的畸變程度，以便準確分析消諧器電阻的非線性特性，對消諧器產品的合格性進行判定。本測試儀器滿足對35kV以下電壓級：a）并聯限壓間隙碳化硅消諧器；b）無并聯限壓間隙碳化硅消諧器的例行試驗和交接試驗性能參數檢測。能實現自動檢測消諧器在電流峰值為0.3mA、0.5mA、1mA、3mA、5mA、10mA時相對應的電壓有效值，并能自動繪制出消諧器伏安特性曲線圖；測量出直流電流1mA、3mA、5mA下的直流電壓，計算非線性系數α是否滿足標準規范和銘牌參數。儀器采用高能鋰電池供電，便于攜帶至現場方便使用，采用7寸高度亮彩色液晶屏，交流和直流測量及輸出方式一鍵切換，具有測量精度高、性能穩定、等特點，即能用于消諧器電氣性能參數檢測，儀器將交/直流高壓電源、測量和控制系統組成一體，全部元件濃縮在一個機箱內，具有體積小，重量輕等特點，是電力系統現場試驗必不可少的設備，可及早發現設備內部絕緣受潮及閥片老化等危險缺陷。二、儀器技術依據的標準：GB/T50064-2014《交流電氣裝置的過電壓保護和絕緣配合設計規范》 GB/T20840.3 《互感器 第3部分：電磁式電壓互感器的補充技術要求》DL/T2045-2019《中性點不接地系統鐵磁諧振防治技術導則》T/CEC 187-2018《電磁式電壓互感器用非線性電阻性消諧器技術規范》便攜式耐壓測試儀 氧化鋅避雷器檢測儀 氧化鋅避雷器測試儀 工頻過電壓保護試驗裝置 工頻過電壓保護試驗儀 氧化鋅避雷器直流特性測試儀 氧化鋅避雷器閥片特性測試儀 直流保護電器級差配合測試儀 滅磁過電壓保護測試儀 消諧電阻器參數測試儀 消諧電阻器測試儀 消諧測試儀

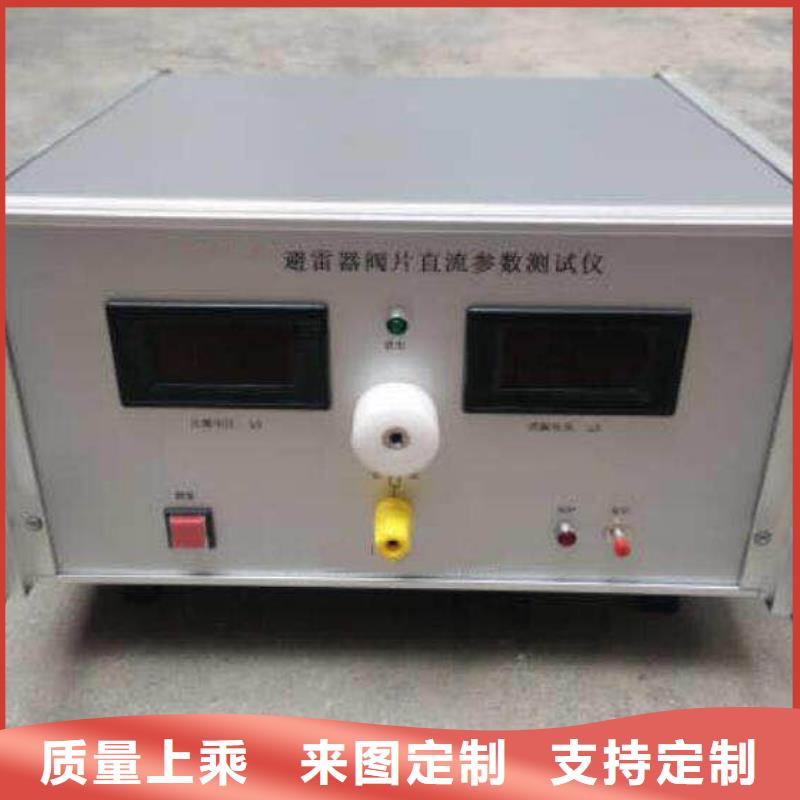

氧化鋅避雷器閥片測試儀延邊產品介紹

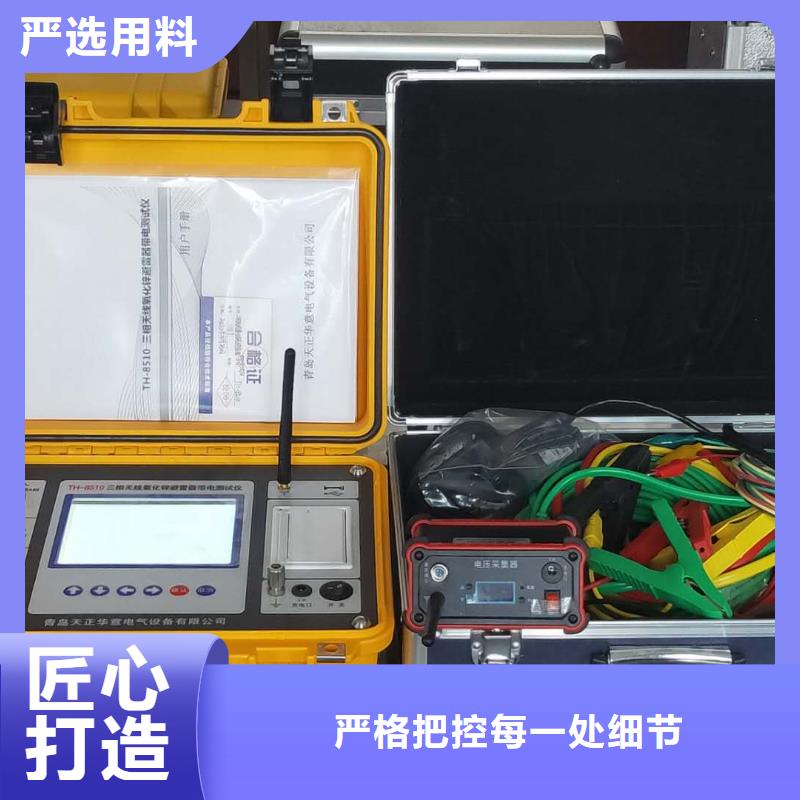

延邊非線性電阻測試儀操作步驟:1、先把消諧器分別用測試線夾與儀器面板上接線孔按相連接，紅色測試夾與消諧器高壓端連接，黑色與消諧器接地端連接；2、接入 220V 交流電源；3、打開電源開關，儀器軟件啟動完成進入測試界面后；4、電流測量：軟件默認選擇0.3mA、1.0mA 、3.0mA 、10mA，儀器自動測試規程所規定的全部電流點對應的電壓值；5、電壓測量：軟件默認測量出電流點對應的“電壓峰值”或“峰值 /√2”；6、啟動測試：點擊“開始”按鈕，系統自動開始測試，并依次顯示測試結果，全部測試選項完成后系統提示完成；7、打印結果：按中文指示點擊“打印”按鈕，打印機將自動輸出本次測試結果。七、注意事項：1、在測試狀態下（儀器面板上紅燈亮時）儀器有高壓輸出，禁止接觸被測物件。2、一定要在斷電情況下，更換測試件，進行下一組測試。售后服務1、本設備采取免維護設計理念，正常使用情況下不需要進行專門的維護。如出現工作不正常，只需斷電后重新啟動即可。如系統仍不能正常工作，請及時與本公司聯系。2、本公司為用戶安裝、調試，以及培訓現場操作人員。3、本公司免費為用戶提供技術咨詢和軟件升級等服務。單位名稱：青島天正華意電氣設備有限公司稅 ???號：91370283575788839J公司地址：青島平度市李園街道辦事處平安路2號電 ???話：0532-88312771壓敏型過電壓保護裝置測試儀 滅磁電阻測試儀發電機滅磁過壓測試儀發電機滅磁過壓保護裝置測試儀無間隙過電壓保護器測試儀過電壓保護器氧化鋅避雷器綜合測試儀過電壓保護器氧化鋅避雷器測試儀過電壓保護器避雷器綜合測試儀過電壓保護器避雷器測試儀工頻放電電壓測試儀 過電壓保護儀測試儀過壓保護器測試裝置開關柜耐壓試驗裝置

延邊非線性電阻測試儀技術參數1.輸出電壓：200～1600V可調（步進值25V）滿足各類計數器動作電壓；2.電 容 量：10uF；3.放電電流：大于100A，輸出沖擊電流符合波形8/20μS；4.電流校驗：輸出校驗電流 0.5～20mA可調（根據表頭 電流值設置），可進行5檔步進設置，步進值可調；按設置值自動輸出，自動停止；電流方式峰值/有效值可選，滿足各類監測儀的表頭校驗；輸出精度1%；5.計數器歸零： 設置上限可達999；設置后自動動作，自動計數；清零后自動停止，無需人為干預；6.存儲空間：儀器自帶大容量存儲芯片，存儲數據可達500條；7.供電方式：可充電鋰電池，一次充滿電，可進行動作測試2000次以上；8.電池容量：12V/3200mAH9.儀器外型：238mm×134mm×45mm。10.儀器重量：1kg。四、性能特點1.觸摸屏+按鍵操作：觸摸屏與按鍵均可操作，滿足不同客戶使用習慣。2.一鍵測試：通過計數快捷鍵，可一鍵完成動作測試；3.U盤導出：可使用U盤將存儲數據導出。4.可靠：儀器外殼采用ABS塑料材質，高壓輸出無金屬外露，操作者有保障，不會被電擊；5.測試方便：本儀器配件中配有一套測試線，同時還有一個拉桿線，能夠滿足不同試驗方式的需要。6.日歷時鐘：儀器自帶標準日歷時鐘功能，并可進行設置修改。五、使用方法1、接線將黑色線一端接測試儀接地端另一端接計數器接地端。紅色線或拉桿線接測試儀高壓輸出端另一端接計數器高壓端，

<延邊>天正華意電氣設備有限公司
<延邊>天正華意電氣設備有限公司 氧化鋅避雷器閥片測試儀延邊產品介紹

延邊非線性電阻測試儀目前變電站的直流饋電網絡多采用樹狀結構，從蓄電池到站內用電備，一般經過三級配電，每級配電大多采用直流斷路器作為保護電器。由于上下級直流斷路器保護動作特性不匹配，在直流系統運行過程中，當下級用電設備出現短路故障時，經常一起上一級直流斷路器的越級跳閘，從而引起其他饋電線路的斷路事故，進而引起變電站一次設備如高壓開關、變壓器、電容器等的事故。為防止因直流斷路器及其他直流保護電器動作特性不匹配帶來的隱患，國電電網公司規定，對于新裝或正在運行的直流保護電器，必須保證其直流回路級差配合的正確性。DL/T5044-2014《電力工程直流技術設計規程》規定，變電站直流系統中的直流斷路器的級差配合方案應滿足選擇性保護的要求。《 電網公司十八項電網重大反事故措施》第5.1.1.10條：變電站饋出網絡應采用輻射型供電方式，嚴禁采用環狀供電方式。第5.1.1.15條：除蓄電池出口總熔斷器外逐步將現有運行的熔斷器更換為直流專用斷路器，當直流斷路器與蓄電池組出口總熔斷器配合時，應考慮動作特性的不同，對級差作適當調整。《 電網公司防止變電站全停十六項措施》第8.3.1條規定：對新建或改造的變電站直流系統應在投運前由施工單位做直流斷路器（熔斷器）上下級級差配合試驗，合格后方可投運。保護電器如何正確選型及上下級之間選擇性保護的配合問題，直接關系到能否把直流電源的故障限制在小范圍內，這對防止事故擴大和設備嚴重損壞至關重要。電抗器耐壓試驗裝置 支柱絕緣子交流耐壓試驗 真空斷路器耐壓試驗裝置 組合式過壓保護器測試儀 帶間隙過電壓保護器測試儀 三相帶間隙過電壓保護器測試儀 電氣設備耐壓綜合試驗儀 氧化性避雷器工頻放電電壓試驗儀 避雷器直流特性測試儀 手持式氧化鋅避雷器帶電測試儀 手持式氧化鋅避雷器測試儀 手持式避雷器帶電測試儀 手持式避雷器測試儀 直流系統接地故障探測儀 匝間耐壓測試儀

<延邊>天正華意電氣設備有限公司 氧化鋅避雷器閥片測試儀延邊產品介紹

延邊非線性電阻測試儀、消諧電阻器參數測量儀操作步驟:1、先把消諧器分別用測試線夾與儀器面板上接線孔按顏色相連接；如圖1所示圖12、打開電源開關，儀器軟件啟動完成進入測試界面后進入測量選項。3、按照消諧器類型進行測試，先選擇要測試的電流檔位，再根據儀器右側菜單選擇“自動”或“手動”模式，點擊“啟動”完成測試；如選擇“手動”模式，則需要點擊“↑增加”或“↓減小”手動調節電壓。4、啟動設備后，設備對消諧器施加試驗電壓，當通過消諧器的電流等于試驗值時，測量工頻電流（峰值/2）下的電壓 U（峰值/√2）值。電流選擇：點擊屏幕上的電流選項，選擇所需要檢測的電流檔，儀器自動測試所選電流檔對應的電壓值繪制伏安特性曲線。5、打印結果：點擊“打印”按鈕，打印機將自動輸出本次測試結果。六、消諧電阻器主要電氣性能參數表技術參數系統標稱電壓 10kV（6kV） 35kV（20kV）工頻電流1mA（峰值/ 2）下電壓U 1mA（峰值/ 2）V 280～350 800～1000工頻電流10mA（峰值/ 2）下電壓U 10mA（峰值/ 2）V 800～1000 2000～2500直流電流 1mA 下的直流電壓 280～350 800～1000直流電流 10mA 下的直流電壓 800～1000 2000～2500非線性系數 α 0.3～0.45 0.25～0.40工頻放電電壓a 下限 1500 3000上限 2200 4000a工頻放電電壓僅適用于并聯限壓間隙的碳化硅消諧器。備注：非線性系數計算公式 α=lg（U1/U2）/lg(I2/I1)七、注意事項1、在測試狀態下儀器有高壓輸出，禁止接觸被測試品。2、一定要在斷電情況下，更換測試件，進行下一組測試。 消諧器交流特性測試儀 消諧器特性測試儀 消諧器測試儀 消諧電阻器參數測量儀 電壓器消諧電阻器測試儀 消諧電阻器分析儀 互感器消諧電阻器測試儀 消諧器交流參數檢測儀 過電壓保護器測試儀 過壓保護器測試儀 非線性電阻測試儀

<延邊>天正華意電氣設備有限公司 氧化鋅避雷器閥片測試儀延邊產品介紹

延邊非線性電阻測試儀操作步驟:1、先把消諧器分別用測試線夾與儀器面板上接線孔按相連接，紅色測試夾與消諧器高壓端連接，黑色與消諧器接地端連接；2、接入 220V 交流電源；3、打開電源開關，儀器軟件啟動完成進入測試界面后；4、電流測量：軟件默認選擇0.3mA、1.0mA 、3.0mA 、10mA，儀器自動測試規程所規定的全部電流點對應的電壓值；5、電壓測量：軟件默認測量出電流點對應的“電壓峰值”或“峰值 /√2”；6、啟動測試：點擊“開始”按鈕，系統自動開始測試，并依次顯示測試結果，全部測試選項完成后系統提示完成；7、打印結果：按中文指示點擊“打印”按鈕，打印機將自動輸出本次測試結果。七、注意事項：1、在測試狀態下（儀器面板上紅燈亮時）儀器有高壓輸出，禁止接觸被測物件。2、一定要在斷電情況下，更換測試件，進行下一組測試。售后服務1、本設備采取免維護設計理念，正常使用情況下不需要進行專門的維護。如出現工作不正常，只需斷電后重新啟動即可。如系統仍不能正常工作，請及時與本公司聯系。2、本公司為用戶安裝、調試，以及培訓現場操作人員。3、本公司免費為用戶提供技術咨詢和軟件升級等服務。單位名稱：青島天正華意電氣設備有限公司稅 ???號：91370283575788839J公司地址：青島平度市李園街道辦事處平安路2號電 ???話：0532-88312771壓敏型過電壓保護裝置測試儀 滅磁電阻測試儀發電機滅磁過壓測試儀發電機滅磁過壓保護裝置測試儀無間隙過電壓保護器測試儀過電壓保護器氧化鋅避雷器綜合測試儀過電壓保護器氧化鋅避雷器測試儀過電壓保護器避雷器綜合測試儀過電壓保護器避雷器測試儀工頻放電電壓測試儀 過電壓保護儀測試儀過壓保護器測試裝置開關柜耐壓試驗裝置

<延邊>天正華意電氣設備有限公司

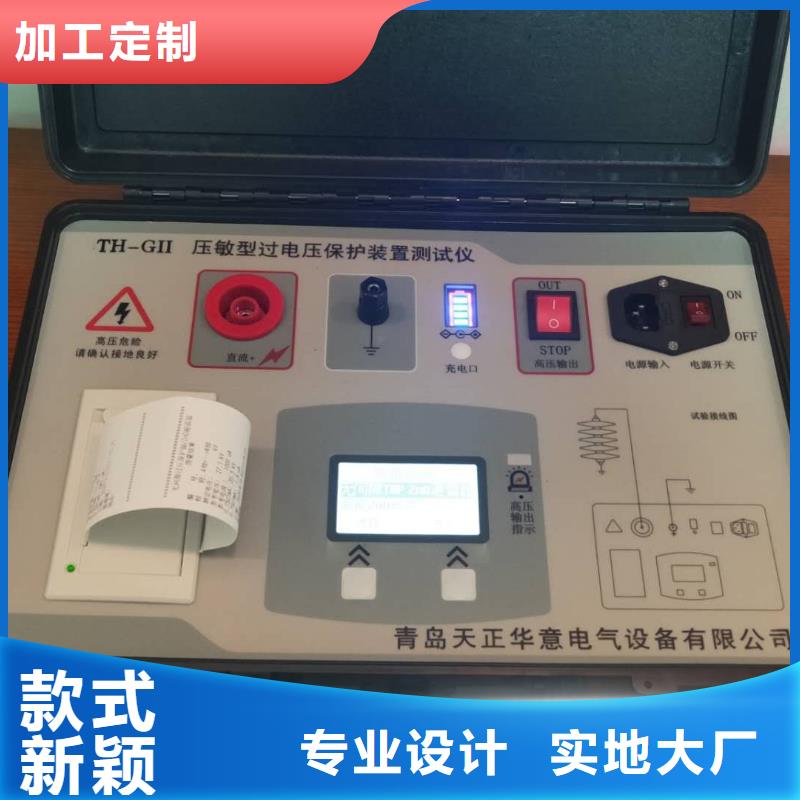

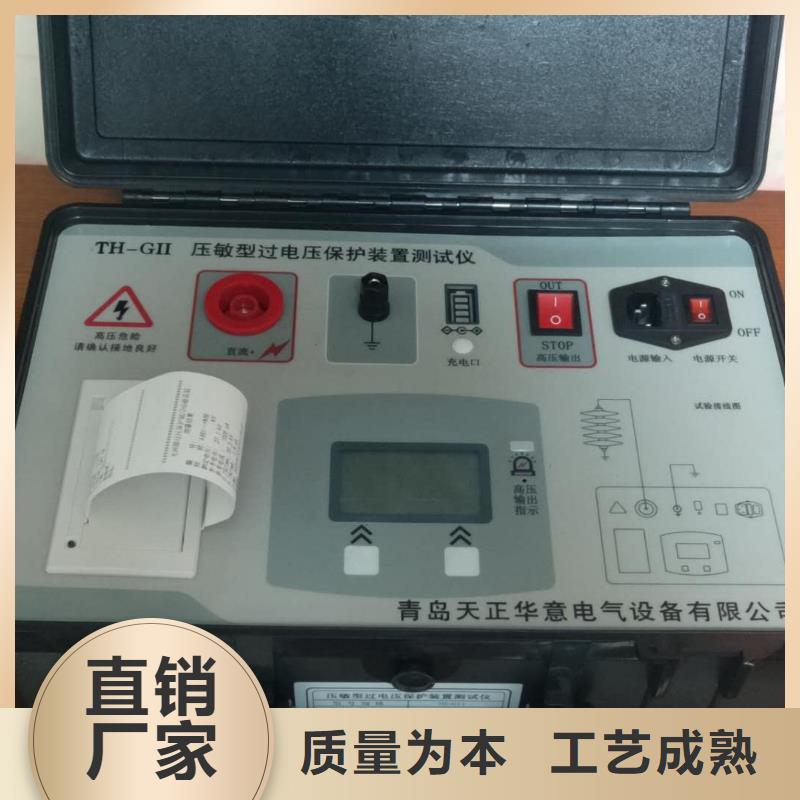

延邊非線性電阻測試儀感謝客戶購置和使用青島天正華意電氣設備有限公司的產品，為保證用戶的人身和被測設備、正確的使用本公司產品，敬請用戶在操作之前詳細閱讀本產品說明書的全部內容。本說明書僅適用于TH-GII型滅磁過電壓測試裝置。說明書中包含了使用須知、工作原理、技術指標和產品的使用操作方法等一系列內容。在編寫過程中我們盡力做到內容的性和準確性，如果用戶在使用過程中有疑問，或者發現有不足或錯誤之處，歡迎直接聯系本公司。二、使用須知滅磁過電壓測試裝置為大功率高壓輸出設備，不正確的使用可能會使儀器受損，嚴重時會危及人身，使用中請嚴格遵守本規定。1）操作時必須戴好橡膠絕緣手套、座椅和腳下墊好橡膠絕緣墊，以防高壓電擊造成生命危險！在連接和拆卸被試品時一定要在關機且復位狀態電壓輸出為“0”時。2）儀器必須可靠接地！測試時儀器接地端與被測物體可靠連接，嚴禁開路！3）切勿將輸出地與交流電源線短路，造成儀器外殼帶電；切勿將高壓輸出端子與地線短路，以免發生意外！4）測試燈或超漏報警燈若有損壞，必須及時更換。檢查故障時必須關掉測試裝置電源。儀器空載時顯示有微小漏電流屬正常現象。5）采用標準的電源插座（采用單相250V/10A三極標準電源插座，其接地極必須與地線連接！），需將接地端良好接地。6）打開電源開關前要將“電壓輸出旋鈕”調到“0”。7）供電電源為220V、50Hz工頻電源。8）測試中和有高壓輸出時，不得接觸被試品。9）使用環境要求：勿在腐蝕性環境中使用本產品（不要在含有腐蝕性液體和氣體的地方使用本產品，否則會對本產品造成損害）。勿在爆炸性環境下操作（不在存放有易爆品的地方使用本產品，以免造成危險）。勿在嚴重粉塵環境下操作本產品（本儀器內有大功率發熱器件，高壓可能會有打火放點現象，大量粉塵會有危險）。注意事項：操作時必須帶好橡膠絕緣手套、座椅和腳下墊好橡膠絕緣墊！電源線必須用有可靠接地的三芯線！只有在測試燈熄滅，無高壓輸出狀態時，才能進行被試品鏈接或拆卸操作！

<延邊>天正華意電氣設備有限公司
氧化鋅避雷器閥片測試儀延邊產品介紹

延邊非線性電阻測試儀二、儀器依據的標準：Q/GDW415-2010《電磁式電壓互感器用非線性電阻性消諧器技術規范》三、儀器功能特點：1、自動升電壓，測量電壓電流，并能自動記錄對應電流電壓值2、液晶顯示屏，中文提示界面。消諧電阻器參數測試儀4、試驗數據自動打印。5、測量為電壓峰值、有效值顯示。6、儀器輕巧、便捷適用于現場使用。7、0.3mA、1.0mA 、3.0mA 、10mA常用電流指示精度等級。四、主要技術參數：1、儀器適用于 6kV ～35kV 消諧電阻器伏安特性測試；2、使用環境：戶內和戶外；3、環境溫度： -20 ℃～ 50℃；4、環境濕度：不大于80％ RH；5、輸出電流 AC：0mA ～20 mA；6、輸出電壓 AC：0V～3000V；7、工作電壓 AC:220V ±10％ 50Hz。8、自帶打印機，自帶時鐘，能夠及時輸出測試結果；五、面板：六、操作步驟:1、先把消諧器分別用測試線夾與儀器面板上接線孔按相連接，紅色測試夾與消諧器高壓端連接，黑色與消諧器接地端連接；2、接入 220V 交流電源；3、打開電源開關，儀器軟件啟動完成進入測試界面后；4、電流測量：軟件默認選擇0.3mA、1.0mA 、3.0mA 、10mA，儀器自動測試規程所規定的全部電流點對應的電壓值；5、電壓測量：軟件默認測量出電流點對應的“電壓峰值”或“峰值 /√2”；
