交流斷路器安秒特性測試儀綿陽正規廠家

綿陽觸指壓力測試儀TH-11型智能型模擬斷路器是我公司在原有模擬斷路器的基礎上采用ARM單片機作為控制核心開發而成的新型的產品。因為采用新型的單片機采用程序控制及采用7吋觸摸屏進行所有的參數及開關操作，拋棄所有機械按鍵或旋鈕，從而了整機的精度和使用性能。該產品具有可靠耐用、接線方便、體積小、重量輕等特點。是測試繼電保護裝置不可或缺的設備。它與各類微機型繼電保護測試裝置配合使用，可以完成電力系統繼電保護部門各電壓等級的成套繼電保護裝置的實驗和檢測工作，確保成套繼電保護裝置工作的完整性、可靠性，提高裝置的校驗質量。二．性能特點1．本機可通過交直流110V-250V供電，方便用戶使用變電站內直流電源。也可以使用交流供電。極大地方便了用戶使用。2．此模擬斷路器輸入控制端，可以輸入交直流電流信號，進行觸發模擬斷路器動作。從而可以模擬交直流斷路器的動作特性。極大方便了用戶。3．本模擬斷路器采用低能耗設計，內置大容量鋰電池，在現場不具備交流電源的情況下，可以連續使用10小時以上，待機30個小時以上。使用內部供電鋰及外部輸入電源為直流時，本機所帶的直流輸出電源不可用。（此功能為選配功能，如需要請在訂貨時注明）

交流斷路器安秒特性測試儀綿陽正規廠家
<綿陽>天正華意電氣設備有限公司

綿陽觸指壓力測試儀TH-DR具備先進的DSP數據處理能力，可實現穩態信號分析，如諧波分析、有效值/派生量計算，以及信號暫態過程的捕捉、記錄。TH-DR配備上位機軟件包，可安裝于基于Windows操作系統的計算機， 如筆記本電腦、工程師站、DCS主機等。上位機通過現場總線與TH-DR聯機，實現遠程控制、數據共享、電氣試驗等功能。TH-DR小型在線錄波儀主要功能包括：故障錄波：按用戶預先定義的故障判據，TH-DR實時監測被測信號，并在出現故障時，啟動波形錄制，同時通知上位機，錄制的數據保存在存儲器上，掉電不失。此功能可用于電力系統或其他關鍵設備的運行監測，用于故障診斷、排除故障。實時監測：TH-DR多可接入16路開關量、16路模擬量。TH-DR實時計算模擬量有效值，派生量（頻率、有功、無功、零序、負序等），并可實時計算諧波（同時計算3路，21次）、矢量圖。有效值、開關量可以實時傳輸給上位機。

<綿陽>天正華意電氣設備有限公司
交流斷路器安秒特性測試儀綿陽正規廠家

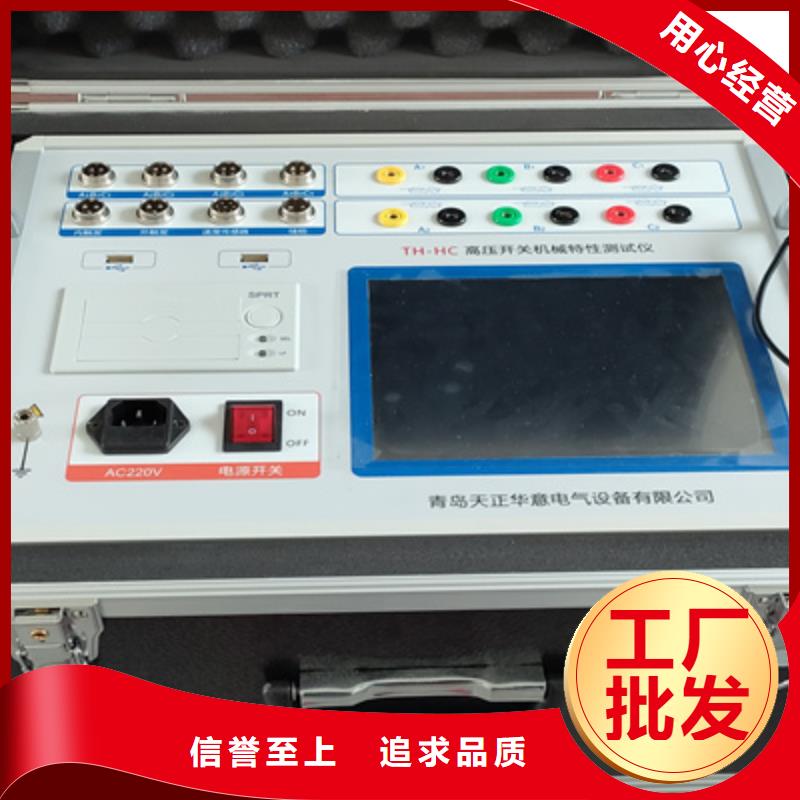

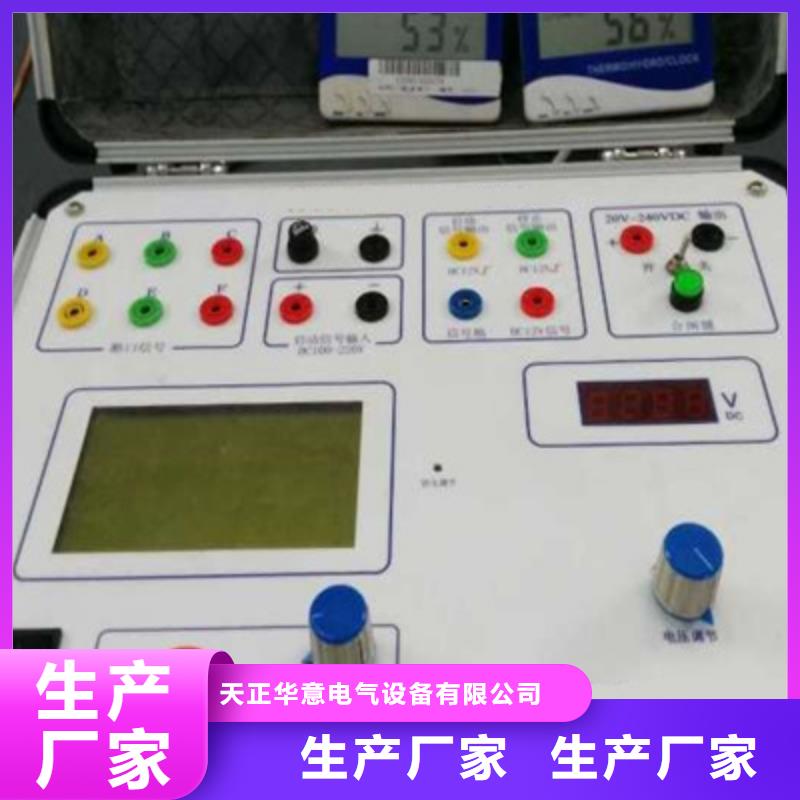

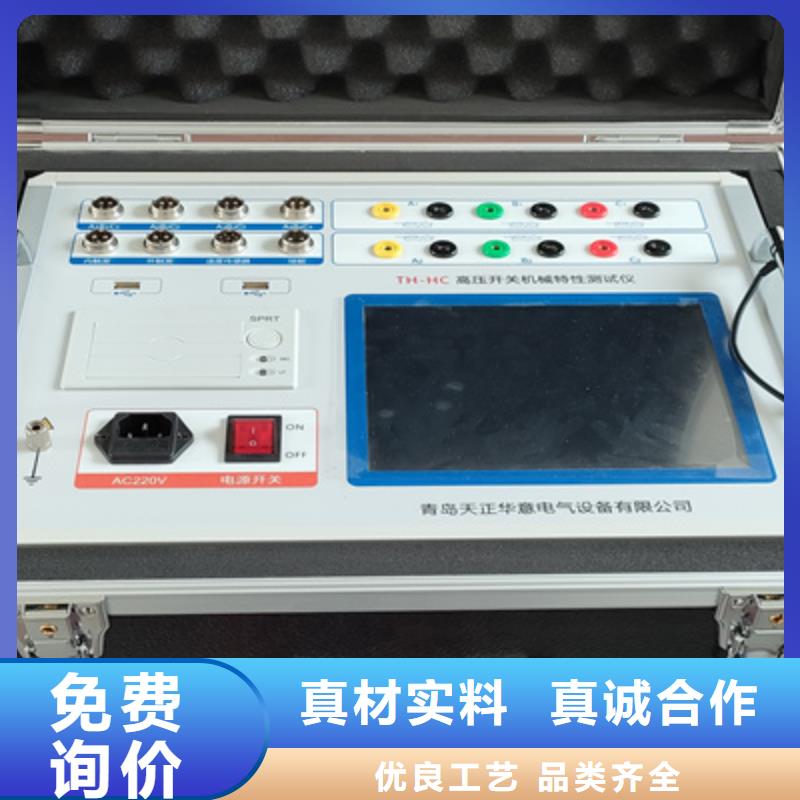

綿陽觸指壓力測試儀設置菜單：參數設置：點擊此菜單，進行開關名稱、采集時間、傳感器選擇、速度定義等設置。如下圖：⑴、變電站名：如要分類保存，先創建變電站名稱，點擊創建變電站菜單，彈出中英輸入法，不要輸入特殊符號“/”等，如下圖：⑵、開關類型：開關類型可選擇真空、六氟化硫兩種類型斷路器，如單測試時間參數，不需要選擇類型也可以。⑶、庫類查看：選擇已存在的同類型斷路器名稱，測試完成后可進行數據對比。如沒有需建庫類文件名稱，請在開關名稱菜單進行創建。⑷、傳感器：測量速度時選擇傳感器類型，標配為3600傳感器，如選擇錯誤，測試時速度數據不會顯示。⑸、預置開距：測速度時輸入斷路器的開距進行測量超程、速度等參數測試。⑹、開關名稱：輸入開關名稱可方便后期查找或建立庫文件。⑺、速度定義：輸入原廠速度定義進行測量，里面數字可更改。筆針效驗：如觸摸屏失效，請點擊此菜單進行校準定位。鍵盤選擇：點擊此菜單，大小鍵盤的選擇。時間日期：點擊此菜單，設置當前年月日期。六、接線方法及測試步驟：1、接線方法示意圖：2、傳感器安裝方法：如密封式VS1、VD4開關，安裝在開關兩側拐臂（主軸），把兩側白色密封蓋拿掉，可看見梅花狀的主軸，把專用接頭套上即可，安裝時保持水平狀，再用萬向支架固定。

<綿陽>天正華意電氣設備有限公司 交流斷路器安秒特性測試儀綿陽正規廠家

綿陽觸指壓力測試儀準備測量連接好接地線和傳感器信號線，打開測試儀電源開關，等待3-5秒后會顯示測試主菜單，如果液晶屏幕不亮不顯示文字，說明電池電量不夠或者儀器損壞，請關機充電或返廠維修。正常主菜單界面顯示如下：然后按【確定】鍵或者觸屏【開始測量】進入測量，如下圖：按照屏幕提示，再次按【確定】鍵或者觸屏一下，正式進入測量顯示值界面，傳感器的測量值會變化顯示，如下：看到數據基本穩定，此時再按【確定】鍵或者觸屏一下，儀器結束此次測量。界面顯示如下：此時，可以選擇“數據打印”或者“保存數據”，或者再次“重新測量”。關于數據保存，做如下說明：◆U盤必須要插好。本儀器經過升級了的軟件，可以識別大容量U盤，例如16G U盤。◆當提示數據寫入成功時，退回到數據界面時方可拔取U盤。4.2設定本機時鐘進入【設定本機時鐘】菜單后，界面如下：按下鍵切換光標，按上鍵改變數值，或者按觸屏虛擬按鍵完成設置，修改完成后，按【確認】鍵或者保存菜單退出。4.3 校準設置4.3.1 觸摸屏校準如果觸摸屏使用一段時間，觸摸失靈或者顯示不正常的時候，請按如下方法對觸摸屏進行校正。開機顯示主菜單界面：同時按【向上】鍵和【確定】鍵，顯示界面如下：用圓珠筆或者螺絲刀頭輕輕點擊上圖圓心所在位置，停留時間大約為2秒中以上，4個角全部校正完畢后，會提示校準成功，然后回到主界面菜單。

<綿陽>天正華意電氣設備有限公司 交流斷路器安秒特性測試儀綿陽正規廠家

綿陽觸指壓力測試儀試驗時由專人用萬用表監視自投跳合閘輸出壓板電壓。（3）三臺變四母線兩分段母聯自投方式如下圖：正常運行時1DL、3DL、4DL、6DL合閘狀態，2DL、5DL分閘狀態。模擬開關A相對應1DL，B相對應2DL，C相對應4DL（次試驗），C相對應5DL（第二次試驗）。試驗接線如下圖：動作方式（1）：該方式做兩次，手動拉開K開關，模擬＃1變上電源失壓，備自投裝置判斷＃1母線失壓，1DL無流。II母線有壓，延時S1將自動斷開斷路器1DL，合2DL，跳4DL（次）、合5DL（第二次）。可用K開關起表，1DL2-1或2DL2-1停表，測量時間。試驗時由專人用萬用表監視自投跳合閘輸出壓板電壓。動作方式（2）：該方式做兩次，手動跳開模擬斷路器A相開關，模擬主保護跳開1DL，備自投裝置延時S2跳4DL，合2DL、5DL。可用1DL2-1起表，2DL2-1停表，測量時間。試驗時由專人用萬用表監視自投跳合閘輸出壓板電壓。其他備自投方式與上述類似，在具體的實驗中可參照上述方法做相應的修改靈活運用。另外不同的備自投在時間的設置上也有一些不同，請示情況自行處理。TH-11微機型模擬斷路器在做整組試驗時可替代運行的高壓斷路器，并可提供跳、合閘的空接點給微機繼電保護測試儀使用來控制投切故障量輸出。下圖為某保護裝置的開關控制回路

<綿陽>天正華意電氣設備有限公司

綿陽觸指壓力測試儀防止火災或人身傷害使用適當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。術語警告：警告字句指出可能造成人身傷亡的狀況或做法。 小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法。

<綿陽>天正華意電氣設備有限公司 交流斷路器安秒特性測試儀綿陽正規廠家

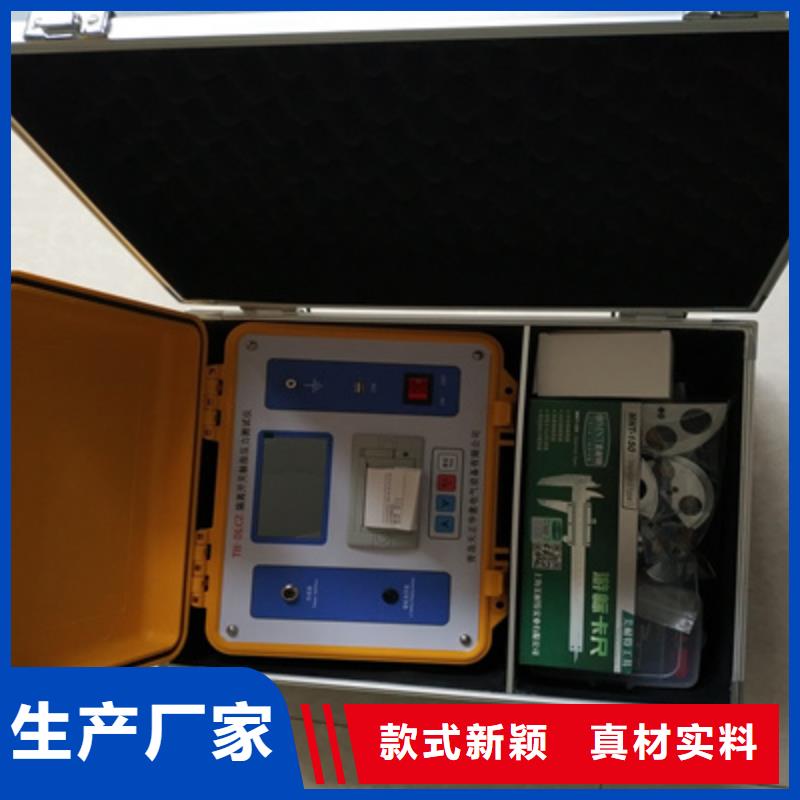

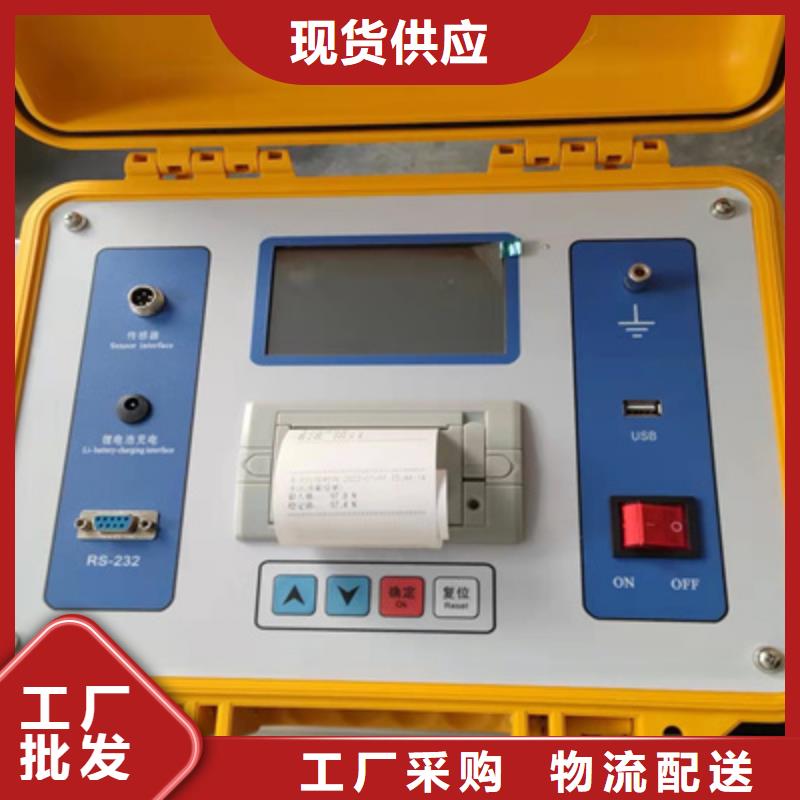

綿陽觸指壓力測試儀儀器使用及操作4.1開關柜梅花觸頭壓力傳感器介紹開關柜梅花觸頭壓力傳感器參數如下所示：序號 型號 傳感器外徑(mm) 量程（N） 適應梅花觸頭規格 梅花觸頭內徑（mm） 正常測量值范圍（N） 合格限值(N)1 D35 Φ35 0~500 630A（24片） 33~34 200~260 1802 D49 Φ49 0~500 1250A（30片） 47~48 200~260 1803 D55 Φ55 0~500 1600A（36片） 53~54 200~260 1804 D79 Φ79 0~500 2000A（48片） 77~78 200~260 1805 D109 Φ109 0~500 2500A（64片） 107~108 400~460 A（64片） 107~108 400~460 A（82/84片） 107~108 400~460 3804.2功能操作說明4.2.1開機界面按開機鍵后，儀器進入開機界面。測試步驟：1、選擇合適傳感器，將傳感器航插端和儀器連接。2、在開機界面按上下鍵，選擇與插入傳感器型號一致按鈕。3、設置報警限值和試品編號。4、按上、下鍵把光標移到“相別”按鈕，選擇需要測試相別。5、將光標移動到“歸零”按鈕，使測量值歸零，觸感器另一端插入斷路器梅花觸頭。6、將光標移動到“記錄”按鈕，記錄測量相別數值。7、移動光標到“相別”，測量其他相觸頭。8、測量完成后，可移動光標，選擇“保存”或“打印”測試結果。4.2.2記錄保存和查詢1)將光標移動到 “歷史數據”按鈕，按確定鍵，可查詢試驗數據。2)按確認鍵查詢數據。3)同時按左右鍵刪除數據。4.2.3用戶校準功能1)一般情況下，儀器出廠時傳感器與主機已經校準，不需要用戶再次校準。

<綿陽>天正華意電氣設備有限公司 交流斷路器安秒特性測試儀綿陽正規廠家

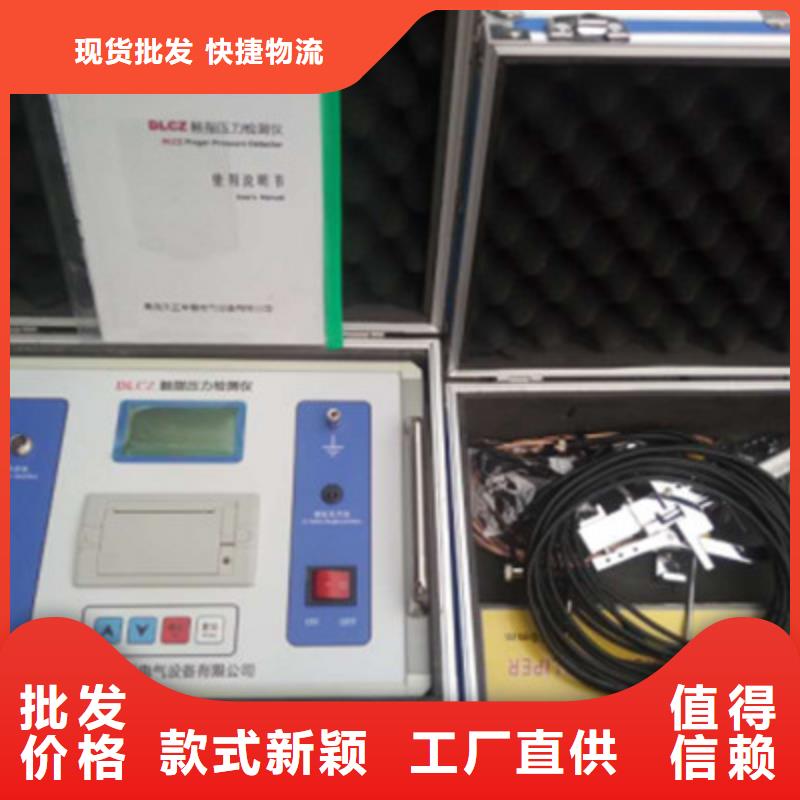

綿陽觸指壓力測試儀TH-CZ觸指壓力測試儀說明書青島天正華意電氣設備有限公司尊敬的顧客:感謝您使用本公司生產的觸指壓力測試儀。在初次使用該儀器前請您詳細地閱讀使用說明書，將可幫助您正確使用該儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許差別。若有改動，我們不一定能通知到您，敬請諒解！如有疑問，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試接線柱等均有可能帶電，您在插拔測試線、電源插座時，可能產生電火花，小心電擊。為避免觸電危險，務必遵照說明書操作！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。
