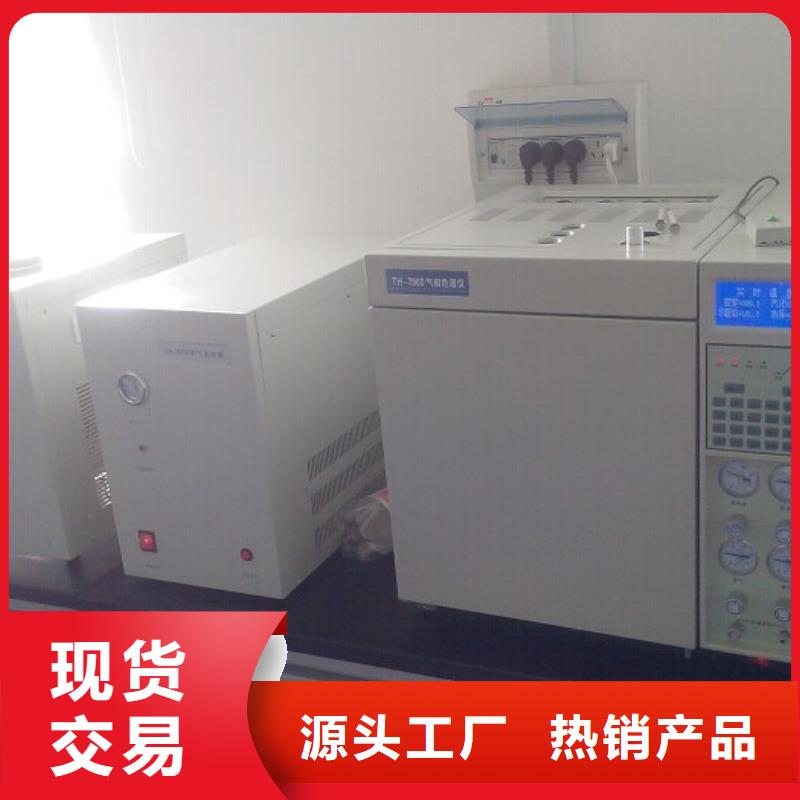

湖北變壓器油色譜在線監測系統 等基線穩定后即可進樣分析：適當調整柱室溫度及柱前壓，使出峰正常。條件參照：將柱室溫度設定在被分析的試樣沸點附近，汽化、檢測器溫度高于柱室溫度20℃—50℃。降低柱溫，分離變好，保留時間加長；升高柱溫，分離變差，保留時間縮短。降低柱前壓（減小載氣流量），分離變好，保留時間加長；升高柱前壓（增大載氣流量），分離變差，保留時間縮短章　　概 述色譜分析技術是一種多組分混合物的分離、分析技術。它主要利用樣品中各組份的沸點、極性及吸附系數在色譜柱中的差異，使各組份在色譜柱中得到分離，并對分離的各組分經檢測器進行檢測，從而對多組分混合物進行定性、定量分析。由于該分析方法有分離效能高，分析速度快，樣品用量少等特點，因此已廣泛地應用于石油化工，生物化學、醫藥衛生、衛生檢疫、食品檢驗、環境保護、食品工業、醫療臨床等部門。氣相色譜法在這些領域中解決了工業生產的中間體和工業產品的質量檢驗、科學研究、公害檢測、生產控制等問題。變壓器油色譜儀是一種高性價比、多功能、經濟實用型精密儀器。儀器采用三柱三氣路操作系統，基本型配制有氫火焰離子化檢測器（FID）和熱導池檢測器（TCD）。變壓器油色譜儀采用微型計算機和集成電路控制，中、英文界面，自動化程度高、可靠性好操作參數鍵盤設定。儀器具有掉電保護、文件存儲及調用功能。儀器采用大屏幕液晶顯示，顯示內容豐富、直觀。儀器的檢測器及其控制部件采用即插即用控制模式，操作簡單方便。

<湖北>天正華意電氣設備有限公司 水分分析儀質量放心

湖北變壓器油色譜在線監測系統否則可能危害本系統和變壓器的運行。1.4產品特點1、 真空與電磁振蕩脫氣技術采用的真空與電磁振蕩相結合的脫氣技術可在低真空度條件下，利用電磁激振與溶質的真空揮發共同形成溶解氣體的循環自激，在無任何介質介入的前提下，實現變壓器油溶解氣體的快速有效分離。脫氣效率高、時間短、重復性好，避免對變壓器絕緣油的污染。2、冷阱技術在油色譜檢測中存在油氣對色譜柱活性物質的污染，這將嚴重影響色譜柱的分離效果，降低色譜柱使用壽命。通常采用活性劑（如活性碳等）對分離出來的故障氣體進行吸附過濾，可有效降低油氣對色譜柱污染。但活性劑的活化再生特性無法滿足在線監測系統長時期穩定運行要求。冷阱是在一定的低溫環境下，將變壓器油C3以上有機物揮發成份實現有效冷凝，徹底避免油氣對色譜柱的污染，實現系統免維護要求。3、復合色譜柱用復合單柱取代雙柱，簡化系統結構。復合色譜柱在一定溫度環境下，可有效分離H2、CO、CH4、C2H6、C2H4、C2H2等六種故障氣體，且在不同恒溫條件下，各氣體出峰面積不變，不影響系統數據處理的捕峰條件，適用于現場安裝的變壓器油色譜在線監測裝置。復合色譜柱具有柱效率高，抗污染性能好，使用壽命長等特點。4、氣體檢測器技術采用集成傳感技術，敏感元件和控制電路集成在獨特的陶瓷硅芯片上，對應設計的故障氣體受檢氣室，具有小的死體積，可大大提高檢測靈敏度。和FID、TCD傳感器相比，不怕中毒，壽命長。和其他非色譜檢測法對比，檢測器構造簡單，體積小巧，檢測靈敏度高。5、支持TCP/IP、IEC61850通信協議氣體組份濃度、載氣壓力狀態、譜圖等數據信息可采用SV/GOOSE形式傳輸至過程層網絡，支持TCP/IP通訊協議并支持智能變電站基于IEC61850通信要求，可實現與其他廠商的變壓器狀態監測主IED的無縫接入

<湖北>天正華意電氣設備有限公司 水分分析儀質量放心

湖北變壓器油色譜在線監測系統當額定電壓Ur＞60V時，試驗電壓為5kV；當額定電壓Ur≤60V時，試驗電壓為1kV。裝置無擊穿及元器件損壞現象。2.4機械性能1、振動抗振動：5Hz～17Hz 0.12″雙峰位移 17Hz～640Hz 1.7峰-峰加速度2、沖擊與碰撞抗沖擊：10G峰-峰加速度（12ms）2.5抗干擾能力1、承受靜電放電抗擾度試驗裝置的外殼端口能承受GB/T 17626.2-2006中規定的試驗等級為4級的靜電放電抗擾度試驗。同時，干擾消失后，裝置正常工作。2、承受輻射電磁場抗擾度試驗裝置的外殼端口能承受GB/T 17626.8-2008中規定的試驗等級為5級的工頻磁場、GB/T 17626.9-1998中規定的試驗等級為5級的脈沖磁場抗擾度試驗。同時，干擾消失后，裝置正常工作。3、承受射頻電磁場抗擾度試驗裝置的外殼端口能承受GB/T 17626.3-2008中規定的試驗等級為5級的射頻電磁場抗擾度試驗。同時，干擾消失后，裝置正常工作。4、承受快速瞬變抗擾度試驗裝置的電源端口、通信端口、輸入和輸出端口能承受GB/T 17626.4-2008中規定的試驗等級為4級的電快速瞬變脈沖群抗擾度試驗。同時，干擾消失后，裝置正常工作。5、沖擊（浪涌）試驗裝置的電源端口、通信端口、輸入和輸出端口能承受GB/T 17262.5-2008中規定的試驗等級為4級的浪涌（沖擊）抗擾度試驗。對電源端口、信號端口施加干擾時，裝置在技術要求規定范圍內能正常運行；對通訊端口施加干擾時，允許通訊暫時中斷，但能自行恢復。

<湖北>天正華意電氣設備有限公司 水分分析儀質量放心
<湖北>天正華意電氣設備有限公司 水分分析儀質量放心

湖北變壓器油色譜在線監測系統否則可能危害本系統和變壓器的運行。1.4產品特點1、 真空與電磁振蕩脫氣技術采用的真空與電磁振蕩相結合的脫氣技術可在低真空度條件下，利用電磁激振與溶質的真空揮發共同形成溶解氣體的循環自激，在無任何介質介入的前提下，實現變壓器油溶解氣體的快速有效分離。脫氣效率高、時間短、重復性好，避免對變壓器絕緣油的污染。2、冷阱技術在油色譜檢測中存在油氣對色譜柱活性物質的污染，這將嚴重影響色譜柱的分離效果，降低色譜柱使用壽命。通常采用活性劑（如活性碳等）對分離出來的故障氣體進行吸附過濾，可有效降低油氣對色譜柱污染。但活性劑的活化再生特性無法滿足在線監測系統長時期穩定運行要求。冷阱是在一定的低溫環境下，將變壓器油C3以上有機物揮發成份實現有效冷凝，徹底避免油氣對色譜柱的污染，實現系統免維護要求。3、復合色譜柱用復合單柱取代雙柱，簡化系統結構。復合色譜柱在一定溫度環境下，可有效分離H2、CO、CH4、C2H6、C2H4、C2H2等六種故障氣體，且在不同恒溫條件下，各氣體出峰面積不變，不影響系統數據處理的捕峰條件，適用于現場安裝的變壓器油色譜在線監測裝置。復合色譜柱具有柱效率高，抗污染性能好，使用壽命長等特點。4、氣體檢測器技術采用集成傳感技術，敏感元件和控制電路集成在獨特的陶瓷硅芯片上，對應設計的故障氣體受檢氣室，具有小的死體積，可大大提高檢測靈敏度。和FID、TCD傳感器相比，不怕中毒，壽命長。和其他非色譜檢測法對比，檢測器構造簡單，體積小巧，檢測靈敏度高。5、支持TCP/IP、IEC61850通信協議氣體組份濃度、載氣壓力狀態、譜圖等數據信息可采用SV/GOOSE形式傳輸至過程層網絡，支持TCP/IP通訊協議并支持智能變電站基于IEC61850通信要求，可實現與其他廠商的變壓器狀態監測主IED的無縫接入

湖北變壓器油色譜在線監測系統 檢測器變壓器油色譜儀檢測器采用單元組合設計，可提供熱導檢測器(TCD)、氫火焰離子化檢測器（FID）、電子捕獲檢測器(ECD)、火焰光度檢測器(FPD)和氮磷檢測器(NPD)等五種檢測裝置，多同時安裝四個檢測器。見圖四三、安裝準備1、安裝準備儀器應安裝在專用的色譜儀器分析實驗室內，以便于將儀器與氣源分開管理。儀器應安裝在牢固無振動的水泥或木質工作臺上，工作臺的臺面上應留有足夠的空間，以便于放置電腦、色譜數據工作站、記錄儀、積分儀等外圍設備，工作臺的背后應留有一事實上的間隙（0.5米以上），以備于儀器維護保養。電源應有足夠的功率（大于5KW）。儀器應遠離火種，室內不得有強腐蝕性氣體，應避免室內溫度劇烈波動和空氣的過分流動。工作臺（高0.7-0.8米＊寬0.6-0.7米＊長2米）的設置請參照（圖五） 。圖五 工作臺的設置儀器所需要的載氣和輔助氣體，一般可由高壓氣體鋼瓶、氣體發生器、無油空氣壓縮機等裝置提供，高壓氣體要經過減壓閥減壓后供給儀器。氣源是儀器啟動的前提條件，所以必須提前考慮。若用戶訂貨時提出具體的使用要求時，制造商可以協助用戶購置必要的設備。儀器根據檢測器的配置情況應選擇不同的氣體，氣體的種類和基本參數及選用原則請參照（表一）。表一檢測器 氣 源 入口壓力 純 度TCD H2或He 0.26MPa 99.999％FID H2 0.26MPa 99.995％N2或He 0.4～0.5MPa 99.998％Air 0.4—0.5MPa 無灰塵、油霧、水份等ECD N2或He 0.4～0.5MPa 99.999％或Ar/CH4 H20≤0.002pma02 ≤1ppmFPD N2 0.4-0.5MPa 99.995％N2或He 0.4～0.5MPa 99.998％Air 0.4—0.5MPa 99.998％儀器允許使用氣體發生器、無油空氣壓縮機等裝置來提供儀器的工作氣源。氣體發生裝置或空氣泵產生的氣體含水量較高，使用時一定要進行必要的氣體凈化。使用氣體凈化裝置時要注意對該裝置的定期保養。

<湖北>天正華意電氣設備有限公司 水分分析儀質量放心

湖北變壓器油色譜在線監測系統用一根尺寸合適的電線接到樓房的總管線上或接到總導管的入地處。2、把接地用的長釘子打進潮濕的土層里并接到入地處。3、也可以接到其它可靠的入地處。絕緣的地線必須牢固地接在裝置上。不要用夾子把地線夾在管子或接地柱上。也不要使用其它會使接頭松動的方法來連接。接頭必須用銅焊或錫焊，盡可能減小接地接頭處絕緣電阻的下降。如果按裝得不合適，在接頭處就可以量到電阻，再加上地線上的電阻就會使絕緣的接地裝置上產生我們所不希望的電勢。在安裝地線的時侯要它偶然和其它地線接觸這會給絕緣帶來不良的影響。絕緣線必須接在配電盤的絕緣母線上，再從配電盤上通過接頭和電源地線分別接到儀器系統的各個單元上。絕緣母線可由配電盤上的接地板構成。所用的電線尺寸應使遠一點到主配電盤接地處的接地電阻。請與當地的電器檢查部門商量所用的電線規格。當多層建筑物中安裝了電網處理裝置時，應把電網處理裝置的外殼與建筑物結構中的鋼筋接起來，這樣才能減少接地噪聲。地線的一端應接到線路處理裝置的外殼上，另一端應焊接在近的樓房豎梁鋼筋上。把地線接到建筑物的鋼筋上比把地線接到地下室單獨的接地柱上要好

<湖北>天正華意電氣設備有限公司 水分分析儀質量放心

湖北變壓器油色譜在線監測系統系統運行可靠采用了基于權限的用戶管理，使系統具有很強的魯棒性，同時使系統用戶管理更富有人性化。7、強大的平臺支撐軟件運行于目前流行的微軟NET 平臺，、穩定，具有較強的可擴展性。8、數據顯示生動形象，報表實用、美觀用戶界面友好，操作方便。配置要求硬件運行環境?CPU：奔騰1000MHz以上?內存：512M以上（1G以上）?顯示卡：標準VGA 256色顯示模式以上（SVGA 16位色以上顯示模式）?顯示器：支持分辨率1024 X 768及其以上?網卡：支持TCP/IP協議的網絡接口卡（網卡）軟件運行環境IE 瀏覽器5.0及以上服務器端配置?Windows 2000/ XP/2003等操作系統平臺?Microsoft SQL Server2000（SP4）企業版數據庫?Internet信息服務(IIS)，版本5.0及以上?Microsoft .Net Framework2.06.1啟動軟件與登陸軟件采用了基于權限的用戶管理機制，只有經過授權的用戶才能使用本系統。普通用戶只能查看系統的參數設置、瀏覽監測數據以及使用其他基本功能，只有高級用戶才具有修改系統的有關參數配置、進行用戶管理等權限，這樣在很大程度上確保了系統長期穩定、可靠地運行。如圖6.1為本軟件的登錄頁面。圖6.1 系統登錄頁面圖6.2系統主運行頁面6.2 檢測組份選擇本系統軟件為滿足不同用戶對檢測指標的不同要求，專門設計了組份選擇功能。組份選擇功能在主界面上點擊F3功能鍵即彈出如圖6.3所示對話框。本軟件提供了七種氣體、總烴、微水、氧氣的選擇。當組分選擇欄內的組分處于選中狀態時，則在數據顯示與處理時區顯示該組分的數據，默認情況下，組份選擇欄內氫氣、一氧化碳、甲烷、乙炔均處于選中狀態，其余處于未選中狀態。圖6.3組份選擇功能頁面

<湖北>天正華意電氣設備有限公司 水分分析儀質量放心
<湖北>天正華意電氣設備有限公司 水分分析儀質量放心

湖北變壓器油色譜在線監測系統系統氣密性檢查程序；氣源接通后，由減壓閥給定壓力0.4MPa，在步檢查無問題的前體下，進行下一步打開儀器主機機箱蓋板，松開相應氣路緊固壓帽，將氣路接線端用盲堵頭封閉，并保證出氣口的氣密性。打開儀器前面板的控制閥，讓系統充氮氣到0.32Mpa，讓氣體平衡2分鐘后，關閉減壓閥。觀察氣路面板壓力表相應壓力的壓力變化，10分鐘后壓力若有顯著變化，則說明系統有漏氣，需要進行檢漏試驗。其檢漏方法同上。檢漏過程中一定要盡量少的使用漏液，檢漏后必須及時檢漏液以防污染氣路系統。儀器出廠前系統氣密性經過嚴格試驗，儀器啟動前此項不是必做項目。只有確切系統有故障，或更換氣路部件方可進行此試驗。6、通電前的檢查檢查電源接線是否正確；檢查氣路連接是否完整，并檢查氣體種類是否與要求相符；檢查鋼瓶是否固定，減壓閥的壓力范圍是否符合要求；檢查并熟悉儀器整體結構。鍵盤設定方法、各項控制開關、氣路系統，并參照本說明書的有關章節熟悉每個氣體流量調節閥的作用及調節方法。當氣源使用鋼瓶供氣時，每個鋼瓶必須裝配一個氣體減壓閥，以將高壓氣體減到所需的壓力值，減壓閥只能使用一種氣體，不得混用。一般鋼瓶貯存的氣體壓力為15、20、30Mpa三種。其中常用的為15Mpa的氣體鋼瓶，鋼瓶氣的容量為40升左右。由于鋼瓶內部氣體壓力比較大，所以使用時一定要注意。必須嚴格遵守有關鋼瓶的使用規則。使用鋼瓶氣的優點是種類齊全，壓力穩定、氣體純度高、安裝容易、更換方便。缺點是某些城市供應比較困難，運輸麻煩且價格比較高。

<湖北>天正華意電氣設備有限公司 水分分析儀質量放心 <湖北>天正華意電氣設備有限公司

湖北變壓器油色譜在線監測系統將兩瓶15L裝氣瓶去帽后安放在現場主機右側空位循環油路連接1) 將取油/回油口對接法蘭分別安裝在變壓器箱體取油/回油口的閥體上。法蘭油路連結，采用高性能密封膠，保證油路不會漏油滲油，油路管道連接采用不銹鋼管件。2）預埋油循環管保護導管。保護導管一般采用φ60mm鍍鋅管或硬塑料管。為防止保護導管妨礙變壓器的其它現場作業，保護導管應預埋至油池底部并兩端加固。3）油循環管使用兩根φ6mm×1.0mm的紫銅管。將其中一根油循環管的一端連接在變壓器取油口，另一端連接在現場主機的進油口；將另一根油循環管一端連接在現場主機的出油口，另一端連接在變壓器回油口。4）緩慢打開變壓器取油口處的閥門，此時，現場主機側未連接的油循環管接口將有空氣與變壓器油的混合物流出。待未接油循環接口無氣體溢出時，將該接口對接在進油口，并將變壓器的取油口閥門、現場主機的進油口閥門逐步打開直至全開狀態，此時變壓器箱體與現場主機油室之間的油閉路循環系統形成。3、載氣連接1）確認載氣減壓閥調節手柄處于松弛狀態后，將減壓閥牢固地安裝到載氣瓶上。2）減壓閥檢漏。將隨機提供的接頭連接到減壓閥出口，并密封減壓器出口。

湖北變壓器油色譜在線監測系統系統氣密性檢查程序；氣源接通后，由減壓閥給定壓力0.4MPa，在步檢查無問題的前體下，進行下一步打開儀器主機機箱蓋板，松開相應氣路緊固壓帽，將氣路接線端用盲堵頭封閉，并保證出氣口的氣密性。打開儀器前面板的控制閥，讓系統充氮氣到0.32Mpa，讓氣體平衡2分鐘后，關閉減壓閥。觀察氣路面板壓力表相應壓力的壓力變化，10分鐘后壓力若有顯著變化，則說明系統有漏氣，需要進行檢漏試驗。其檢漏方法同上。檢漏過程中一定要盡量少的使用漏液，檢漏后必須及時檢漏液以防污染氣路系統。儀器出廠前系統氣密性經過嚴格試驗，儀器啟動前此項不是必做項目。只有確切系統有故障，或更換氣路部件方可進行此試驗。6、通電前的檢查檢查電源接線是否正確；檢查氣路連接是否完整，并檢查氣體種類是否與要求相符；檢查鋼瓶是否固定，減壓閥的壓力范圍是否符合要求；檢查并熟悉儀器整體結構。鍵盤設定方法、各項控制開關、氣路系統，并參照本說明書的有關章節熟悉每個氣體流量調節閥的作用及調節方法。當氣源使用鋼瓶供氣時，每個鋼瓶必須裝配一個氣體減壓閥，以將高壓氣體減到所需的壓力值，減壓閥只能使用一種氣體，不得混用。一般鋼瓶貯存的氣體壓力為15、20、30Mpa三種。其中常用的為15Mpa的氣體鋼瓶，鋼瓶氣的容量為40升左右。由于鋼瓶內部氣體壓力比較大，所以使用時一定要注意。必須嚴格遵守有關鋼瓶的使用規則。使用鋼瓶氣的優點是種類齊全，壓力穩定、氣體純度高、安裝容易、更換方便。缺點是某些城市供應比較困難，運輸麻煩且價格比較高。
