鞍山電纜故障探測儀在實際的電纜故障定位現場，情況往往非常復雜。有以下幾點應注意：1、若現場環境噪聲很大（如車輛流量大的公路旁、走的人多的街道或在工地附近等）。閃絡沖擊放電時，除故障點傳來的振動波外，還有汽車引擎聲、喇叭聲、腳步聲、說話聲、機器轟鳴聲……。這些噪聲將嚴重地影響定點儀穩定性，使得讀數似乎雜亂無章。其實，還是有其規律性的，仔細觀察讀數便可發現，計數屏的讀數總有一個相對穩定的讀數，無論噪聲干擾如何變化，只要噪聲不是連續的，此讀數的出現率非常高。此讀數即是故障點的距離。對計數屏上經常出現的無規律小讀數，不必理會。隨著探頭接近故障點，其讀數會逐漸減小。當穩定的讀數變到小時，此處即為故障點位置。2、如果定點現場有連續的較大噪聲，如電動機、鼓風機、排風扇、發電機、真空泵等發出的聲音 ，將會導致數顯失效，無論探頭放置何處，數顯屏總是出現零點幾米（甚至0.1米）小數值。此時只能利用定點儀的聲、電同步探測功能聽測與數字屏刷新計數同步的地震波，用人的判斷力去區分環境干擾噪聲，以振動波的點去確定故障位置，不必去關心數顯屏的讀數。3、定位現場的電纜故障點位于埋地穿管之中。沖擊放電時，在穿管的兩個端口處聲音，而在管子中央部位可能聽不到聲音，便有可能出現兩管口有固定讀數，而在其余地方（如管子中央部位或遠離管口）僅顯示滿亮99.9米，此時便可根據兩個穩定讀數點的數值變化規律判斷管中故障位置。只要挖出穿管，便可以用探頭在管子上實施定位。此時的誤差一般不會超過10㎝。

鞍山電纜故障探測儀電纜類型按鍵，彈出電纜類型選擇子菜單，有“交聯乙烯”、“聚氯乙烯油浸紙型不滴油型”和“未知類型”5個選項，儀器開機默認為“交聯乙烯”，可根據需要按對應的電纜類型鍵。若被測電纜不屬于四種已知類型，則應按“未知類型”鍵，彈出計算器對話框，調整波速數值，達到選定值后按“鍵，再按“電纜類型”鍵退出此項功能。注意：波形速度300m/μs，不同介質的電纜中電波傳播速度不同，因此在測試故障之前必須選定介質類型，以確定電波傳播速度。④主頁按“”可以返回初始界面。打印按“”可以將界面打印出來。圖形放大或縮小查看圖片時，點擊或鍵進行縮放。低壓脈沖法測量電纜長度，要根據電纜長度選擇不同的縮放比例，比例設置如下：電纜全長在1500米之內，縮放比例設置成1：1 （脈寬0.05-0.2us）電纜全長在1500-3000米之內，縮放比例設置成1：2 （脈寬0.2-0.5us）電纜全長在3000-4500米之內，縮放比例設置成1：4 （脈寬1-2us）電纜全長在4500-6000米之內，縮放比例設置成1：8 （脈寬2-8us）電纜全長在6000米以上，縮放比例設置成1：16 （脈寬8us）如果是閃絡法測量故障距離，要看故障點波形來調整縮放比例，例：電纜全長3000米，選擇1：4的縮放比例，而故障點大概500米左右，這時要把縮放比例調整到1：1才能更好的分析。標尺1和標尺2進行數據卡位時，選擇或，通過移動或來進行精準分析故障位置。⑧數據保存按“”鍵，彈出保存對話框，提示要保存的號段，此時按“是”，即屏中上半部顯示的紅色波形被保存在該號段，按“否”退出。⑨自動判距按“ ”鍵，游標進行自動定位，顯示屏上方自動顯示故障距離。

<鞍山>天正華意電氣設備有限公司 地下電纜探測儀鞍山型號全

鞍山電纜故障探測儀 分體式高壓發生器接線如下圖示：一體式高壓發生器（選配）接線圖：2）開機：首先開啟沖擊閃絡并保證故障點放電充分；按下測距主機開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。采樣方式選擇“高壓閃絡”。3）采樣：點觸一次采樣鍵，此時采樣鍵變色儀器處于采樣等待中；故障點每放一次電，儀器采樣刷新一次，同時可調節中值、幅度旋鈕配合采樣，直到波形適合分析為止。再次點觸采樣鍵，此時采樣鍵回復原色儀器停止采樣。4）判讀：按照閃絡波的分析判讀方法（詳見波形分析基礎理論）將起始游標和終止游標分別卡到一個周期的起點和終點。沖擊閃絡法測試波形示例5、多次脈沖法測試電纜的高阻故障距離1）接線： 首先，按要求完成多次脈沖法的接線；然后，用測試線將多次脈沖耦合單元與測距主機相連接。分體式高壓發生器接線圖示：一體化高壓發生器（選配）接線圖：2）開機：首先按下測距主機開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。采樣方式選擇“低壓脈沖”，并調整采集一個合適的低脈沖波形，在選擇“三次脈沖”或“八次脈沖”；其次開啟沖擊高壓并保證故障點放電充分。3）采樣：點觸一次采樣鍵，此時采樣鍵變色儀器處于采樣等待中；故障點放一次電，儀器采樣刷新，直到波形適合分析為止。反之，再次點觸采樣鍵。

鞍山電纜故障探測儀 儀器操作使用方法1、聲音通道設置：儀器出廠時默認為全通。故障點沖擊放電的聲音頻率，受聲波傳播介質和傳播距離的影響非常大。聲波傳播速度越快，距離聲源的距離越小，聲波的高頻衰減就越少。在實際現場中，堅硬覆土物（比如水泥、石板下）的聲波傳播速度快，聲波高頻成分多。而在沙灘或泥土的覆土物上，放電聲音的高頻成分被大大的衰減，聲波低頻成分居多。濾波參數 功能描述全通 全通：帶寬100Hz~1.5kHz本設定提供的工作頻帶，適合在外界干擾比較小的環境下使用。低通 低通：帶寬100Hz~400Hz本設置特別適用于測量點距離正在故障點比較遠，或者覆土物是松軟的土壤或沙子的情況。但是該設置不能降低低頻干擾信號，容易發生低頻信號的噪音音量較高的現象。高通 高通：帶寬200Hz~1.5kHz本設置，適用于非常堅硬的路面或靠近故障點的情況。同時對低頻背景噪音信號大大衰減。帶通 帶通：帶寬150Hz~600Hz帶通濾波是在低通濾波和高通濾波設定之間做出的折中平衡。這樣根據不同的現場，選擇合適的濾波參數。本設備支持四種錄波參數

<鞍山>天正華意電氣設備有限公司 地下電纜探測儀鞍山型號全

鞍山電纜故障探測儀 儀器操作使用方法1、聲音通道設置：儀器出廠時默認為全通。故障點沖擊放電的聲音頻率，受聲波傳播介質和傳播距離的影響非常大。聲波傳播速度越快，距離聲源的距離越小，聲波的高頻衰減就越少。在實際現場中，堅硬覆土物（比如水泥、石板下）的聲波傳播速度快，聲波高頻成分多。而在沙灘或泥土的覆土物上，放電聲音的高頻成分被大大的衰減，聲波低頻成分居多。濾波參數 功能描述全通 全通：帶寬100Hz~1.5kHz本設定提供的工作頻帶，適合在外界干擾比較小的環境下使用。低通 低通：帶寬100Hz~400Hz本設置特別適用于測量點距離正在故障點比較遠，或者覆土物是松軟的土壤或沙子的情況。但是該設置不能降低低頻干擾信號，容易發生低頻信號的噪音音量較高的現象。高通 高通：帶寬200Hz~1.5kHz本設置，適用于非常堅硬的路面或靠近故障點的情況。同時對低頻背景噪音信號大大衰減。帶通 帶通：帶寬150Hz~600Hz帶通濾波是在低通濾波和高通濾波設定之間做出的折中平衡。這樣根據不同的現場，選擇合適的濾波參數。本設備支持四種錄波參數

<鞍山>天正華意電氣設備有限公司
地下電纜探測儀鞍山型號全 <鞍山>天正華意電氣設備有限公司

鞍山電纜故障探測儀濾波參數 功能描述全通 全通：帶寬100Hz~1.5kHz本設定提供的工作頻帶，適合在外界干擾比較小的環境下使用。低通 低通：帶寬100Hz~400Hz本設置特別適用于測量點距離正在故障點比較遠，或者覆土物是松軟的土壤或沙子的情況。但是該設置不能降低低頻干擾信號，容易發生低頻信號的噪音音量較高的現象。高通 高通：帶寬200Hz~1.5kHz本設置，適用于非常堅硬的路面或靠近故障點的情況。同時對低頻背景噪音信號大大衰減。帶通 帶通：帶寬150Hz~600Hz帶通濾波是在低通濾波和高通濾波設定之間做出的折中平衡。這樣根據不同的現場，選擇合適的濾波參數。本設備支持四種錄波參數如下：2、定點：⑴、使用高壓發生器對故障電纜作高壓沖擊時 ，沖擊高壓幅度要足夠高，以保證故障點充分擊穿放電，放電頻率控制在3-5秒鐘左右放一次電，將震動傳感器探頭放置在電纜路徑(或故障電纜本體)上方，連接聲磁同步探測儀，選擇“聲磁定點”檔。⑵、剛開始查找故障時，先把定點增益適當調大，通過耳機監聽聲磁波，觀察聲磁同步定點儀的顯示屏通過觀察磁信號的強弱判斷故障的距離。在未聽到聲磁波時(測聽點距故障點太遠)，每沖擊放電一次，距離顯示屏計數并刷新一次，在電纜上方沿路徑不斷移動傳感探頭，直至聽到故障點的聲音（此時表明距故障點不遠了）。⑶、當聽到的地震波聲音足夠強時，放電時長在30ms左右，故障點顯示只有10m左右時，故障點就應該在附近，定點增益就要適當調小，增益調到小，聲波波形，聽到較沉悶的一聲“啪”聲音，時間小，故障距離顯示小才是的。此時便可將傳感器探頭直接按距離數放在相應處。在該處前后移動探頭，找到數顯值小處，此處即為故障位置。

<鞍山>天正華意電氣設備有限公司
<鞍山>天正華意電氣設備有限公司 地下電纜探測儀鞍山型號全
<鞍山>天正華意電氣設備有限公司 地下電纜探測儀鞍山型號全

鞍山電纜故障探測儀 分體式高壓發生器接線如下圖示：一體式高壓發生器（選配）接線圖：2）開機：首先開啟沖擊閃絡并保證故障點放電充分；按下測距主機開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。采樣方式選擇“高壓閃絡”。3）采樣：點觸一次采樣鍵，此時采樣鍵變色儀器處于采樣等待中；故障點每放一次電，儀器采樣刷新一次，同時可調節中值、幅度旋鈕配合采樣，直到波形適合分析為止。再次點觸采樣鍵，此時采樣鍵回復原色儀器停止采樣。4）判讀：按照閃絡波的分析判讀方法（詳見波形分析基礎理論）將起始游標和終止游標分別卡到一個周期的起點和終點。沖擊閃絡法測試波形示例5、多次脈沖法測試電纜的高阻故障距離1）接線： 首先，按要求完成多次脈沖法的接線；然后，用測試線將多次脈沖耦合單元與測距主機相連接。分體式高壓發生器接線圖示：一體化高壓發生器（選配）接線圖：2）開機：首先按下測距主機開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。采樣方式選擇“低壓脈沖”，并調整采集一個合適的低脈沖波形，在選擇“三次脈沖”或“八次脈沖”；其次開啟沖擊高壓并保證故障點放電充分。3）采樣：點觸一次采樣鍵，此時采樣鍵變色儀器處于采樣等待中；故障點放一次電，儀器采樣刷新，直到波形適合分析為止。反之，再次點觸采樣鍵。

<鞍山>天正華意電氣設備有限公司 地下電纜探測儀鞍山型號全

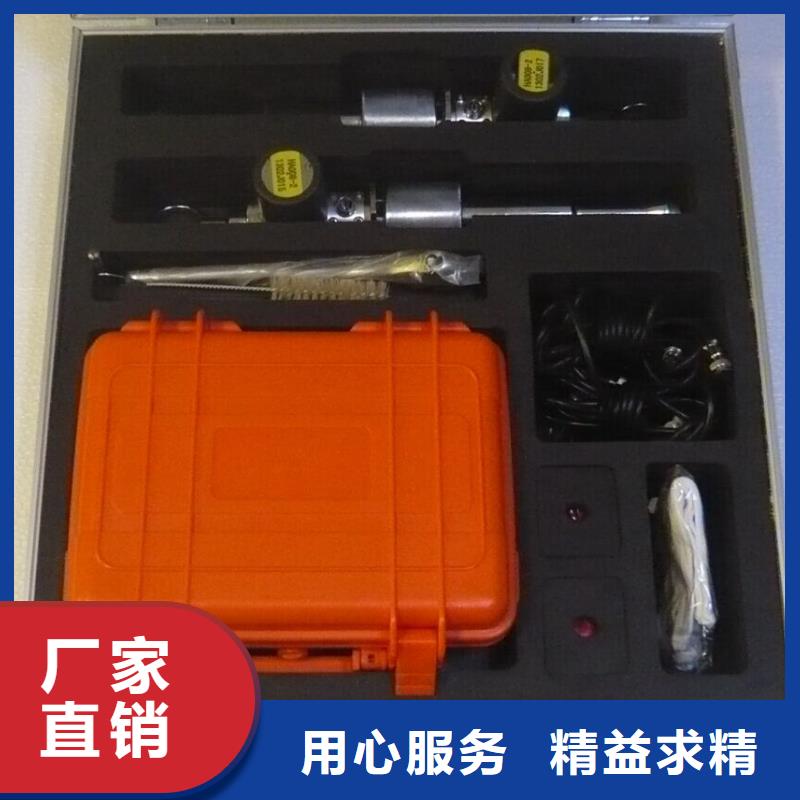

鞍山電纜故障探測儀 面板示意圖四、技術參數1、數顯距離：99.9米，小0.1米。2、粗測誤差小于10％，定點誤差為零。3、電磁通道增益≥110dB。4、電磁通道接收機靈敏度≤5μV。5、聲音通道音頻放大器增益≤120dB。6、工頻抑制能力＞40dB。7、聲磁同步定點儀：即現場定點時，數字屏在沖擊高壓形成的沖擊電磁波作用下計數一次，并顯示故障距離或滿亮(99.9米)。同時，由高阻耳機監聽電纜故障點在沖擊放電擊穿時火花產生的地震波，以便排除環境雜波干擾。8、內置65kHz電磁傳感器，可作電纜路徑和電纜埋設深度的探測。9、工作電源：內置可充電池供電，連續工作時長＞12小時。10、功耗：≤0.7W五、原理簡介1、本儀器由電磁波傳感器，聲波振動傳感器，數據處理器，LED距離顯示器及音頻放大器五大部分組成。2、在進行沖擊高壓放電定點時，電磁傳感器接收到由電纜輻射傳來的電磁波后，送至數據處理器，經放大整形處理，啟動內部的距離換算電路工作。當拾音傳感器接收到由地下傳來的故障點地震波后也送至數據處理器放大整形，產生計數中斷信號，讓距離顯示器顯示終處理結果 (故障距離數)。并凍結顯示數字，提供穩定觀察。第二次沖擊放電時重復上述過程并刷新上次顯示數據。由于電磁波傳播速度極快，遠高于地表聲波傳播速度，根據電磁波與聲波的傳播時間差，利用公式I＝TV (I：距離，單位米； T：時間差單位秒； V：聲波在地表層或電纜中的傳播速度，XXX米/秒)，由數據處理電路換算出故障距離來。3、音頻放大器可放大拾音傳感器拾取的微弱地震波信號，由耳機監聽其大小，配合顯示屏數據定點。如果地震波太弱，形不成計數中斷信號，距離顯示器將自動發出中斷信號使其滿亮顯示99.9米。

<鞍山>天正華意電氣設備有限公司 地下電纜探測儀鞍山型號全

鞍山電纜故障探測儀共有四種類型供選擇：“油浸紙型”、“不滴流型”，“交聯乙烯”，“聚氯乙烯”，“自選介質”五個菜單項。選擇其中一項就等于選擇一種速度，即電波在該電纜中的傳播速度。數據采樣與測量：共有八個按鍵。“采樣”鍵：在系統測試時采用。每按動一次“采樣”鍵，系統便采集一次數據，并可以在圖形顯示區繪出波形圖來。“擴展”鍵：為了計算故障距離，按此鍵可將顯示的波形擴展后再計算故障距離。每按一次波形擴展一倍，按四次為一個循環。“卷動”鍵：波形被擴展后故障點特征波形可能會處于屏以外的其它屏內，按此鍵可將顯示內容一屏一屏地向左移動，直到故障波形在當前屏內顯示出來，便于光標定位。“歸位”鍵：需要光標快速回到屏幕左端時按此鍵。“定位”鍵：計算距離起點鍵。在光標移動到特征波形的起始拐點處按此鍵。“左移”鍵和“右移”鍵：這兩個鍵用于控制光標的左右位移。當按動它們時，游標移動，每按一次移動一個單位。如果需要快速移動游標，可以用鼠標拖動游標，到合適的位置松開即可；也可以在波形的特征點上點鼠標的左鍵直接對準游標。“復位”鍵：系統復位鍵。無論系統處于何種狀態，按此鍵均可退回到系統主界面。“存儲”鍵：按此鍵可將測試的波形和數據存儲于電腦內存中。（“存儲”與數據管理菜單里的“存盤”不同。“存盤”是將數據存儲在磁盤上，可長期保存，而“存儲”只是將數據存儲在電腦內存中，關機后數據會丟失。）“調用”鍵：與“存儲”配合使用。

<鞍山>天正華意電氣設備有限公司

鞍山電纜故障探測儀 系統主要技術參數：1) 工業計算機控制，觸摸式操作方式，抗干擾能力強；2）系統功能：故障距離測量、故障點定位、傳播速度測試、電纜路徑查找、埋設深度探測；3）測試方式：低壓脈沖、閃絡法、音頻法、聲磁同步法、谷值法、峰值法、電磁感應法等；4）測試范圍：測試距離：60km，探測深度：2-5m；5）測量精度：粗測誤差：±10m（值）或1％（相對值），精測誤差：±0.2m（定點、路徑、深度）；6）采樣頻率：200MHz，小分辨率0.5m（100m/us）7）采樣方式：全自動連續采樣，決不漏掉任何一次放電波形8）低壓脈沖：寬度：自適應 幅度：400Vpp9）輸出功率：路徑功率：100W10）沖擊高壓：0～35kV 11）短路電流：0～320mA12）燒穿功率：0～2450J四、系統組成部件技術說明1、電纜故障閃測儀 1.1主要功能： 12寸工業級計算機控制、觸摸式操作方式；XP操作系統，可視無線專家指導，4G網絡；具有測距、測速等功能；200MHz采樣頻率，小分辨率0.5m（100m/us）全自動連續采樣，決不漏掉任何一次放電波形；測試方法：多次脈沖取樣，感應取樣，閃絡取樣、低 壓脈沖取樣1.2主要技術指標：八次脈沖法多次脈沖電纜故障測試儀1）可測35KV以下等級所有電纜的高、低阻故障，適應面廣。2）脈沖產生器承受沖擊高壓：不低于40KV3）數據采樣速率: 200MHz4）測試距離：＞60Km5）無測試盲區6）讀數分辨率：0.1m 7）系統測試精度小于20cm8）測試電纜長度設有：＜1Km （短距離）；＜3Km（中距離）；＞3 Km（長距離）；低壓脈沖幅度：約400VP-P 。9）八次脈沖發送及故障反射信號自動顯示，同時顯示電纜開路全長波形。使得故障特征波形的表示極為簡單。所有的高阻故障波形僅有一種，即類似低壓脈沖法的短路故障波形，自動顯示故障距離，沒有測試盲區。10）具有海量測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察。11）能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比

鞍山電纜故障探測儀可放心沿電纜路徑繼續測聽；第二種情況是沖擊閃絡時，耳機已能聽到足夠強的地震波聲，計數器不再顯示滿量程99.0米。而是顯示某一固定數值（有可能末尾兩位數有跳動），此固定數值重復顯示的機率相當高，此時操作者可以斷定，距離即為探頭到故障點的直線距離。當能確定故障距離后，下一步是沿電纜路徑，任意移動探頭一米左右，以判斷方向。如果讀數減小一米，證明移動方向正確。若讀數增加一米，說明遠離故障點。便可按屏顯距離直接移動探頭至故障點附近。此時，地震波強度加大，屏顯數明顯減小。只要在該處仔細緩慢地移動探頭，總會發現某點的讀數小。無論探頭往任何方向移動，讀數將會增大。那么該點恰好是電纜故障點的正上方。此刻的屏顯數即為該點的電纜埋設深度。而且此時用耳機監聽的話，會發現此點正是地震波的點。在實際的電纜故障定位現場，情況往往非常復雜。有以下幾點應注意：1、若現場環境噪聲很大（如車輛流量大的公路旁、走的人多的街道或在工地附近等）。閃絡沖擊放電時，除故障點傳來的振動波外，還有汽車引擎聲、喇叭聲、腳步聲、說話聲、機器轟鳴聲……。這些噪聲將嚴重地影響定點儀穩定性，使得讀數似乎雜亂無章。其實，還是有其規律性的，仔細觀察讀數便可發現，計數屏的讀數總有一個相對穩定的讀數，

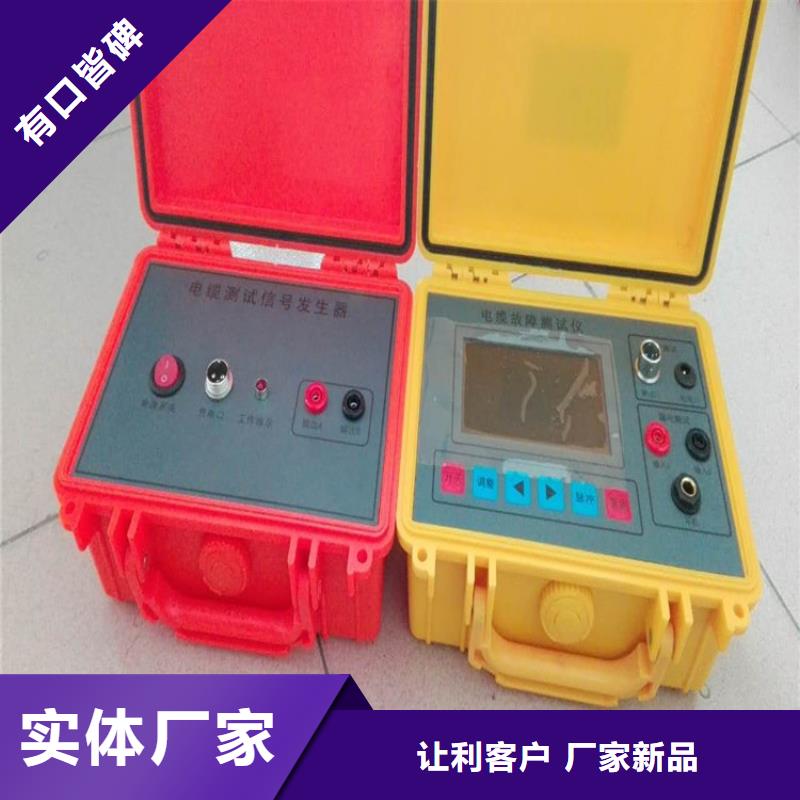

鞍山電纜故障探測儀 采用的是時域反射原理，即對電纜發射一電脈沖，電脈沖將在電纜中勻速傳輸，當遇到電纜阻抗發生變化的地方（故障點），電脈沖將產生反射。測距主機將電脈沖的發射和反射的變化以時域形式通過液晶屏顯示出來，通過屏幕上的波形可直接判讀故障距離。五、儀器操作面板及界面說明1.操作面板介紹① 開關按鍵：按下自鎖接通電源，再按解鎖斷開電源。開機2分鐘無任何操作時，屏幕將變暗進入屏保節能狀態。② 充電端口：用于連接充電器，給電池充電。③ 增益旋鈕：測量電纜故障點距離時，順時針旋動幅度增大；逆時針旋動幅度減小。（需采樣刷新才有變化）④ 路徑信號：尋找電纜路徑時，從該端口發出信號。⑤ 測距端口：測量電纜故障點距離時，從該端口發出信號。⑥ 觸摸式彩色液晶屏：詳見“工作界面介紹”。2.工作界面介紹采樣方式 按“ ”鍵，彈出采樣方式選擇子菜單。子菜單中包括：“低壓脈沖”、“閃絡方法”、“三次脈沖”、“八次脈沖”和“速度測量”。儀器開機默認“低壓脈沖”，根據測試需要，可選擇相應的采樣方式，再按“采樣方式”鍵退出（三次脈沖和八次脈沖為擴展測試方法）。脈寬按“”鍵，彈出脈沖寬度選擇子菜單。子菜單中包括7個選項，分別為：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs。根據測試距離選擇合適的脈寬，按對應的子菜單鍵可以對脈沖寬度進行選擇，儀器開機默認0.2μs，再按“脈寬”鍵退出此項功能。注意：在高壓閃絡法測試中此項不做選擇。
