泉州電纜故障探測儀 儀器操作使用方法1、聲音通道設置：儀器出廠時默認為全通。故障點沖擊放電的聲音頻率，受聲波傳播介質和傳播距離的影響非常大。聲波傳播速度越快，距離聲源的距離越小，聲波的高頻衰減就越少。在實際現場中，堅硬覆土物（比如水泥、石板下）的聲波傳播速度快，聲波高頻成分多。而在沙灘或泥土的覆土物上，放電聲音的高頻成分被大大的衰減，聲波低頻成分居多。濾波參數 功能描述全通 全通：帶寬100Hz~1.5kHz本設定提供的工作頻帶，適合在外界干擾比較小的環境下使用。低通 低通：帶寬100Hz~400Hz本設置特別適用于測量點距離正在故障點比較遠，或者覆土物是松軟的土壤或沙子的情況。但是該設置不能降低低頻干擾信號，容易發生低頻信號的噪音音量較高的現象。高通 高通：帶寬200Hz~1.5kHz本設置，適用于非常堅硬的路面或靠近故障點的情況。同時對低頻背景噪音信號大大衰減。帶通 帶通：帶寬150Hz~600Hz帶通濾波是在低通濾波和高通濾波設定之間做出的折中平衡。這樣根據不同的現場，選擇合適的濾波參數。本設備支持四種錄波參數

<泉州>天正華意電氣設備有限公司

泉州電纜故障探測儀測試方法的操作簡介1、低壓脈沖法測試電纜的斷線、短路故障距離1）接線：先將雙夾測試線接至“信號”端口，再將測試線的紅夾子夾在故障電纜的一個故障相，黑夾子夾在故障電纜的另一個故障相。低壓脈沖法連線示意圖2）開機：按下開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。此時系統默認測試方式為“低壓脈沖法”、脈寬“0.2μs”、電纜類型為“交聯乙烯”、精度“2m”。然后依據被測電纜絕緣材質、長度等因素再調整默認項目為適合本次測試的內容。3）采樣：點擊“采樣”鍵，儀器發出測試脈沖并自動觸發捕捉到反射脈沖。此時界面將顯示電纜的斷線和短路波形如下圖示。波形的幅度、位置智能自適應大小，不需要人工調節中值或幅度。脈沖法測量圖形4）判讀：低壓脈沖波的判讀比較容易，只要將游標分別定位到發射波及反射波的起點即可（詳見波形分析基礎理論），游標通過左移鍵或右移鍵操作。2、低壓脈沖法測試電纜長度（全長）接線：先將雙夾測試線接至（預定位儀后側板）采樣端口，再將測試線的紅夾子夾在電纜的一個好相，黑夾子夾在電纜的另一個好相。2）與上述“低壓脈沖法測試電纜的斷線、短路故障距離”中的2）、3）、4）相同。3、波速測量?jī)x器直接給出了4種常用電纜的平均波速，有時也會碰到需要測試未知波速的電纜，此時就要用到波速測量功能。波速的測試方法如下：1）選一條已知長度的電纜，是100米以上，越長測量結果越準確。2）接線：與“低壓脈沖法測試電纜長度”中的1）相同。3）開機：按下開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。采樣方式調整為“速度測量”；按“全長”鍵將電纜類型顯示區調整為已知電纜的長度。4）與上述“低壓脈沖法測試電纜的斷線、短路故障距離”中的2）、3）、4）相同。距離顯示區顯示的就是該電纜的波速。4、沖擊閃絡法測試電纜的高阻故障距離1）接線： 首先，按要求完成高壓閃絡的接線；然后，用雙夾測試線將采樣盒與測距主機相連接，再把采樣盒放置于高壓電容器的接地線旁邊。

泉州電纜故障探測儀共有四種類型供選擇：“油浸紙型”、“不滴流型”，“交聯乙烯”，“聚氯乙烯”，“自選介質”五個菜單項。選擇其中一項就等于選擇一種速度，即電波在該電纜中的傳播速度。數據采樣與測量：共有八個按鍵。“采樣”鍵：在系統測試時采用。每按動一次“采樣”鍵，系統便采集一次數據，并可以在圖形顯示區繪出波形圖來。“擴展”鍵：為了計算故障距離，按此鍵可將顯示的波形擴展后再計算故障距離。每按一次波形擴展一倍，按四次為一個循環。“卷動”鍵：波形被擴展后故障點特征波形可能會處于屏以外的其它屏內，按此鍵可將顯示內容一屏一屏地向左移動，直到故障波形在當前屏內顯示出來，便于光標定位。“歸位”鍵：需要光標快速回到屏幕左端時按此鍵。“定位”鍵：計算距離起點鍵。在光標移動到特征波形的起始拐點處按此鍵。“左移”鍵和“右移”鍵：這兩個鍵用于控制光標的左右位移。當按動它們時，游標移動，每按一次移動一個單位。如果需要快速移動游標，可以用鼠標拖動游標，到合適的位置松開即可；也可以在波形的特征點上點鼠標的左鍵直接對準游標。“復位”鍵：系統復位鍵。無論系統處于何種狀態，按此鍵均可退回到系統主界面。“存儲”鍵：按此鍵可將測試的波形和數據存儲于電腦內存中。（“存儲”與數據管理菜單里的“存盤”不同。“存盤”是將數據存儲在磁盤上，可長期保存，而“存儲”只是將數據存儲在電腦內存中，關機后數據會丟失。）“調用”鍵：與“存儲”配合使用。

<泉州>天正華意電氣設備有限公司

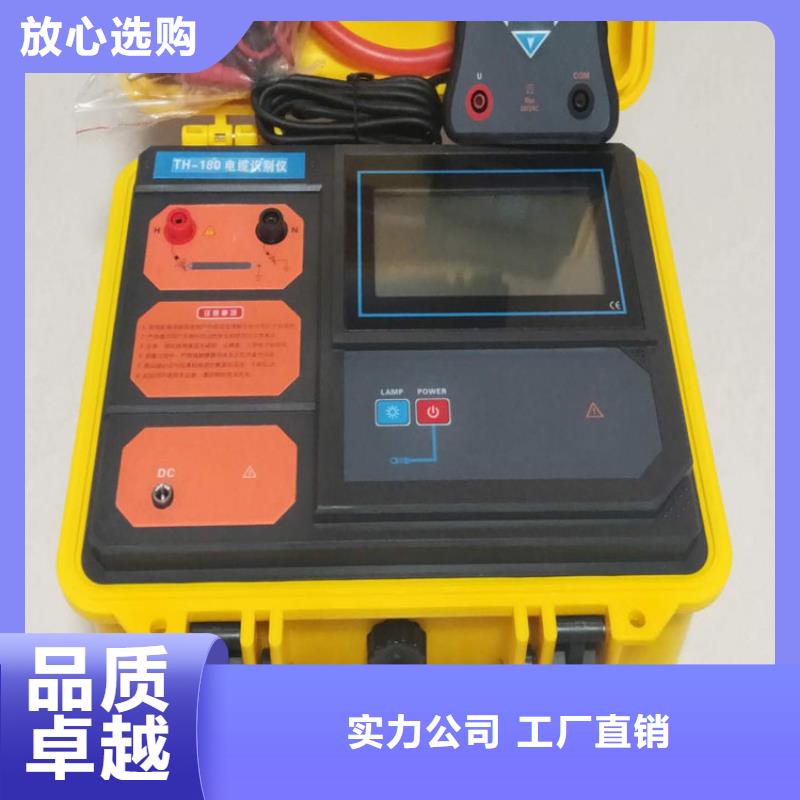

泉州帶電電纜識別儀生產基地 <泉州>天正華意電氣設備有限公司

泉州電纜故障探測儀 系統主要技術參數：1) 工業計算機控制，觸摸式操作方式，抗干擾能力強；2）系統功能：故障距離測量、故障點定位、傳播速度測試、電纜路徑查找、埋設深度探測；3）測試方式：低壓脈沖、閃絡法、音頻法、聲磁同步法、谷值法、峰值法、電磁感應法等；4）測試范圍：測試距離：60km，探測深度：2-5m；5）測量精度：粗測誤差：±10m（值）或1％（相對值），精測誤差：±0.2m（定點、路徑、深度）；6）采樣頻率：200MHz，小分辨率0.5m（100m/us）7）采樣方式：全自動連續采樣，決不漏掉任何一次放電波形8）低壓脈沖：寬度：自適應 幅度：400Vpp9）輸出功率：路徑功率：100W10）沖擊高壓：0～35kV 11）短路電流：0～320mA12）燒穿功率：0～2450J四、系統組成部件技術說明1、電纜故障閃測儀 1.1主要功能： 12寸工業級計算機控制、觸摸式操作方式；XP操作系統，可視無線專家指導，4G網絡；具有測距、測速等功能；200MHz采樣頻率，小分辨率0.5m（100m/us）全自動連續采樣，決不漏掉任何一次放電波形；測試方法：多次脈沖取樣，感應取樣，閃絡取樣、低 壓脈沖取樣1.2主要技術指標：八次脈沖法多次脈沖電纜故障測試儀1）可測35KV以下等級所有電纜的高、低阻故障，適應面廣。2）脈沖產生器承受沖擊高壓：不低于40KV3）數據采樣速率: 200MHz4）測試距離：＞60Km5）無測試盲區6）讀數分辨率：0.1m 7）系統測試精度小于20cm8）測試電纜長度設有：＜1Km （短距離）；＜3Km（中距離）；＞3 Km（長距離）；低壓脈沖幅度：約400VP-P 。9）八次脈沖發送及故障反射信號自動顯示，同時顯示電纜開路全長波形。使得故障特征波形的表示極為簡單。所有的高阻故障波形僅有一種，即類似低壓脈沖法的短路故障波形，自動顯示故障距離，沒有測試盲區。10）具有海量測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察。11）能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比

泉州電纜故障探測儀概述電纜測試高壓信號發生器，為電力電纜的故障測距和定點提供高壓信號源，可用于各種電壓等級電力電纜的故障測試。本設備應用現代電力電子技術，采用高頻高壓電源設計，體積小，重量輕。本設備需要與本公司生產的電力電纜故障測距儀和電纜故障定點儀系列產品配套使用。二、功能特點1、一體化設計，結構緊湊，體積小，重量輕。2、多種子型號可選，適用于不同測試需求。3、進口拉桿箱結構，外觀精美，方便移動。4、儲能電容器內置，無高壓外露，可靠。5、高壓輸出直接接至故障電纜，操作，接線簡便。6、內置大功率開關電源，電容充電快，放電周期短，故障定點快。7、多重防護，高壓零位啟動，斷電后自動釋放高壓電容儲能。8、具有單次，周期和直流三種工作方式，適應多種故障測試需求。9、輸出電壓分檔可調，LED顯示響應速度快，電容放電狀態一目了然。三、技術指標型號 A10-10 A30-2 A30-4輸出電壓 0-10kV 0-32kV儲能電容 10μF 2μF 4μF儲能 500J 1000J 2000J放電周期 5s（周期放電模式）電源 AC220V，50Hz輸入功率 ＜1000W體積 400mm×460mm×50mmm質量 25kg第二章 設備結構一、設備整體結構2-1-1 設備外觀本高壓信號發生器的外觀如圖2-1-1所示。各種操作按鈕/旋鈕位于上面板，高壓輸出線和保護接地線從設備后部的附件包中引出和收納。二、控制面板設備控制面板如圖2-2-1所示。圖2-2-1 控制面板其中：1.AC220V插座：接220V，50Hz 交流電源，電源容量要求不小于2kw。2.電源開關和指示燈：用來開關設備電源，當打開電源后，指示燈亮。3.高壓合/分按鈕：打開設備電源后，高壓電路并沒有工作，只有調壓旋鈕在零位時按高壓合/分按鈕才能啟動高壓電路工作。此時“高壓合”指示燈亮并輸出高壓。

<泉州>天正華意電氣設備有限公司

泉州電纜故障探測儀 技術參數1.采樣方法：低壓脈沖法、沖擊閃絡法、速度測量法2.采樣速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz3.脈沖寬度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs4.波速設置：交聯乙烯、聚氯乙烯、油浸紙、不滴油和未知類型自設定5.沖擊高壓：35kV及以下6.測試距離：＜60km7.分 辨 率：1m8.測試精度：0.1m9.顯示方式：工業級10.4寸彩色觸摸液晶屏10.操作方式：觸摸屏操作、物理旋鈕操作11.分析設置：滾屏、縮放、保存、調出、波移等功能12.工作電源：內置電池供電13.連續工作：＞4h（亦可使用外接電源使用）14.儲存功能：具有數據存儲功能，可存儲大量現場波形及數據，并隨時調出使用15.波形分析：所有的高阻故障波形僅表現為低壓脈沖法的短路故障波形特征，便于分析卡位16.波形處理：能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離

<泉州>天正華意電氣設備有限公司

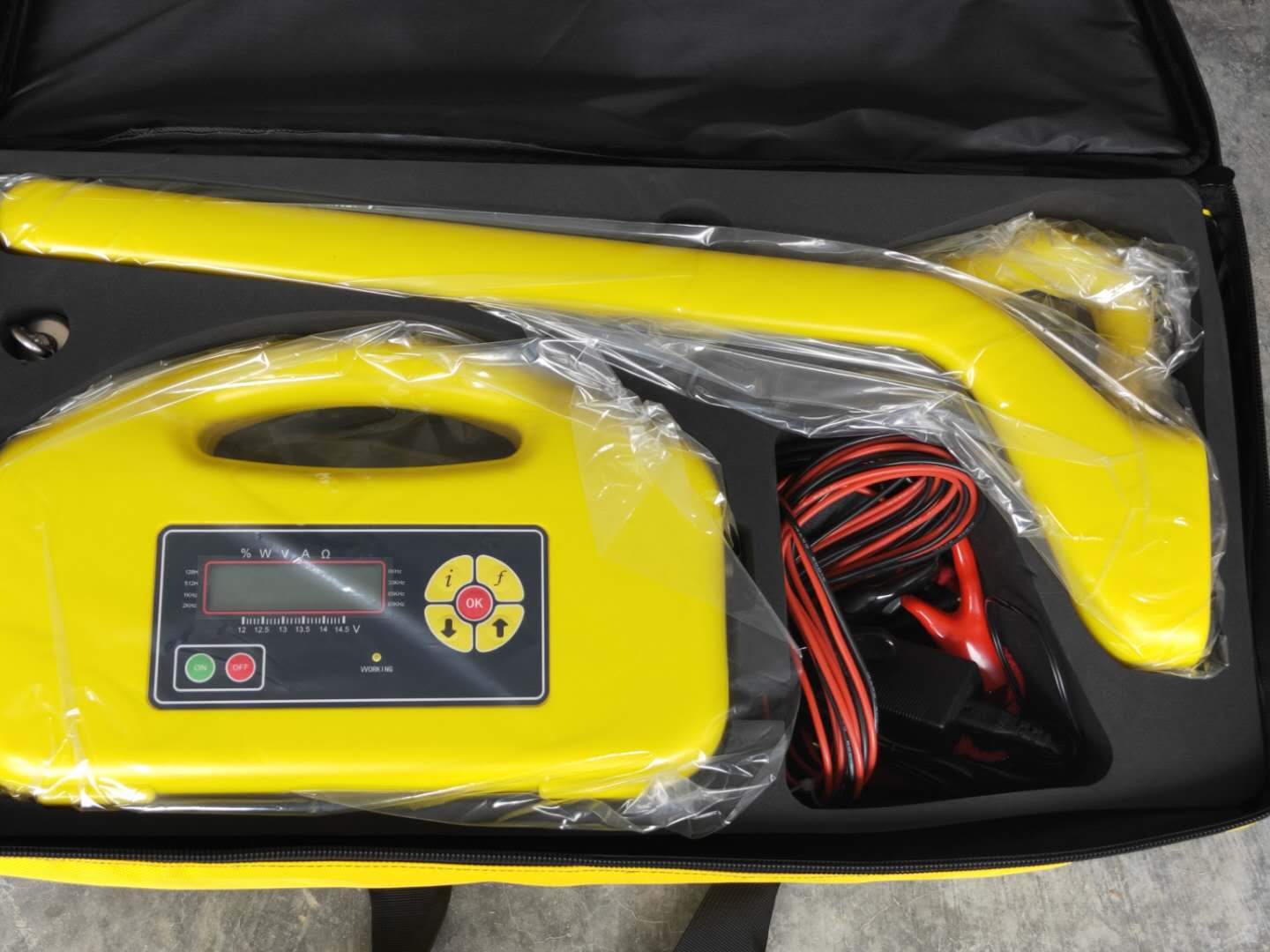

泉州電纜故障探測儀跨步電壓法使用教程。為了更快掌握電纜故障儀的使用方法，可用一根約30米長的電線模擬。如果在模擬的環境下能熟練使用儀器找到故障點，那么在實際使用中就會更方便了。如圖：將電纜拉直放在地面上，電線兩頭剝皮露出銅線，電線一端接信號源，另一端埋入地下約10厘米（埋入點C就是我們要找的故障點）。啟動信號源和手持機，頻率就按默認的65kHz。1、將叉子貼著電線，平行于電線的方向插入地下，調節定點增益，使信號強度約為10（信號約10格）2、調節路徑增益使電磁波信號在10格左右，沿著電線往C點走，如果偏離了電線，電磁波信號會減弱。3、沿著電線往C點走，每隔50厘米，將叉子插入地下，穩定后看信號強度，會發現信號強度逐漸增大。4、到了A點（距離故障點約3米），信號強度可能滿格（15），這時調節定點增益，使信號強度約為10。5、再繼續玩前走，每次走30厘米，會發現A到C信號強度越來越大，然后C到E又變小。這是因?yàn)殡娏饔蒀點往外流，越靠近C點電流越大，檢測到的信號也就越強。6、在B點調節定點增益，使信號強度約為10，從B點往D點走， 每次前進10厘米，會發現B點到C點信號變強，C點到D點變?nèi)酢．?dāng)C點處于叉子的正中心時，信號弱，信號強度可能只有4左右。這是因?yàn)楣收宵c(diǎn)到叉子兩端的距離相等，故障點C到叉子兩端的電壓相等，方向相反，所以叉子兩端的電壓約為0，所以信號也約為0。7、然后垂直于電線（或者叉子）畫一條線（圖中虛線），從F點往G點走，每次前進10厘米，會發現和6一樣的檢測效果。沿著虛線，當C點處于叉子的中心時，信號強度小，約為3，其他地方都比較大。8、由此可以判定，實現電線和虛線交叉的地方就是故障點了，故障點可到10厘米左右。按上述步驟來回練習，熟練使用后就可以開始實際應用了。

泉州帶電電纜識別儀生產基地 <泉州>天正華意電氣設備有限公司

泉州電纜故障探測儀操作步驟步：確認故障線路已經停電（可用信號采集器和信號接收定位器檢測）；第二步：用信號源（信號發生裝置）向故障線路注入檢測信號；第三步：用信號采集器和信號接收定位器根據二分法檢測信號；第四步：確定故障點。三、特點及技術參數3.1特點（1）通過絕緣桿操作，內部有熔斷保護裝置，操作可靠；（2）裝置內配有搖表輸出功能，可查找由高阻接地引起的單相接地故障.；（3）內置內置大容量鋰電池電源（可車載充電），無需另外提供電源，使用方便，經久耐用；（4）信號發生裝置可以配置一組或多組信號采集接收器，可以進一步提高查找速度；（5）電流采集接收無線天線內置，確保鉗表絕緣可靠；（6）背光顯示可以設置，方便夜間使用；（7）體積小、重量輕、操作簡單、攜帶方便。3.2技術參數（1）信號發生裝置異頻電流輸出范圍：0-70mA搖表測量范圍：0-30MΩ輸出精度：±1mA輸出功率：50W測量范圍：0-80kΩ檢測線路長度：大于100km顯示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm電 源：鋰電池12V/12Ah工作時間：大于6h工作溫度：-10℃～＋50℃裝置尺寸：327mm＊282mm＊218mm裝置重量： 8kg（2）信號采集器 檢測方式：鉗形CT積分方式傳輸方式：433MHz無線傳送傳輸距離：大于40m鉗口尺寸：Φ48mm測量范圍：0.1mA-100.0mA(異頻電流) 1A-1000A（負荷電流）測試精度：±％工作時間：大于10h裝置尺寸：255mm＊76mm＊31mm電 源：堿性干電池1.5V＊4裝置重量： 340g（3）信號接收定位器顯示方式：中文液晶，背光功能工作時間：大于10hLCD尺寸：54mm＊50mm裝置尺寸：204mm＊100mm＊35mm電 源：堿性干電池1.5V＊5

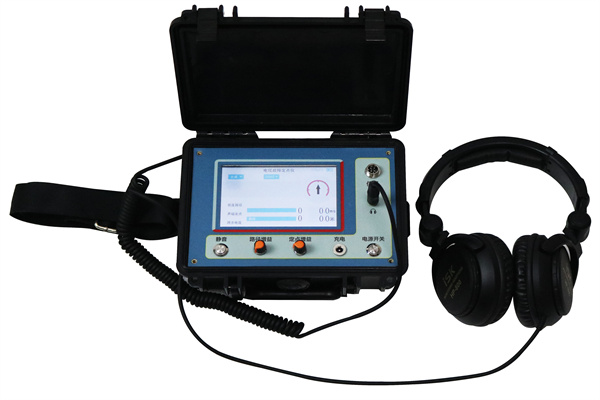

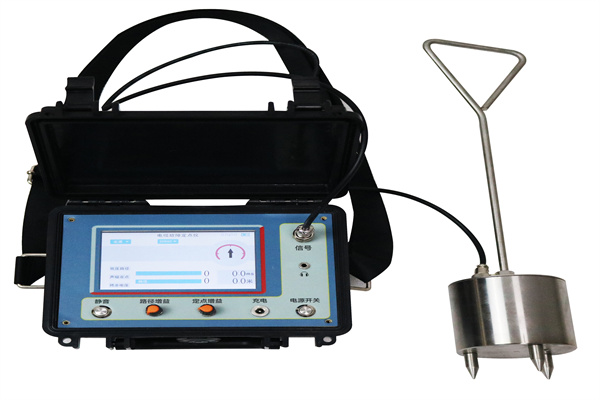

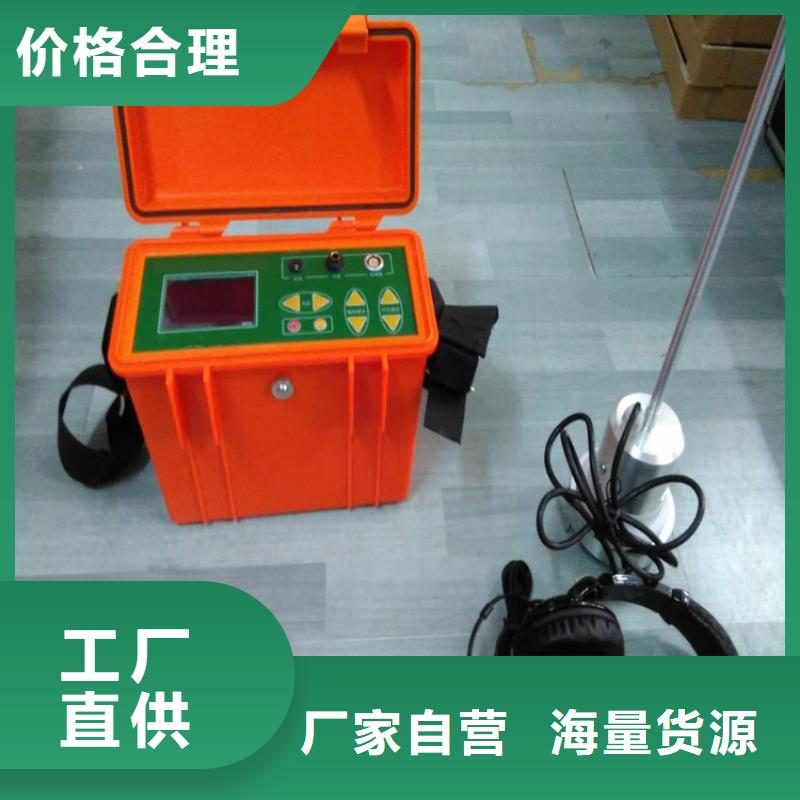

泉州電纜故障探測儀 面板示意圖四、技術參數1、數顯距離：99.9米，小0.1米。2、粗測誤差小于10％，定點誤差為零。3、電磁通道增益≥110dB。4、電磁通道接收機靈敏度≤5μV。5、聲音通道音頻放大器增益≤120dB。6、工頻抑制能力＞40dB。7、聲磁同步定點儀：即現場定點時，數字屏在沖擊高壓形成的沖擊電磁波作用下計數一次，并顯示故障距離或滿亮(99.9米)。同時，由高阻耳機監聽電纜故障點在沖擊放電擊穿時火花產生的地震波，以便排除環境雜波干擾。8、內置65kHz電磁傳感器，可作電纜路徑和電纜埋設深度的探測。9、工作電源：內置可充電池供電，連續工作時長＞12小時。10、功耗：≤0.7W五、原理簡介1、本儀器由電磁波傳感器，聲波振動傳感器，數據處理器，LED距離顯示器及音頻放大器五大部分組成。2、在進行沖擊高壓放電定點時，電磁傳感器接收到由電纜輻射傳來的電磁波后，送至數據處理器，經放大整形處理，啟動內部的距離換算電路工作。當拾音傳感器接收到由地下傳來的故障點地震波后也送至數據處理器放大整形，產生計數中斷信號，讓距離顯示器顯示終處理結果 (故障距離數)。并凍結顯示數字，提供穩定觀察。第二次沖擊放電時重復上述過程并刷新上次顯示數據。由于電磁波傳播速度極快，遠高于地表聲波傳播速度，根據電磁波與聲波的傳播時間差，利用公式I＝TV (I：距離，單位米； T：時間差單位秒； V：聲波在地表層或電纜中的傳播速度，XXX米/秒)，由數據處理電路換算出故障距離來。3、音頻放大器可放大拾音傳感器拾取的微弱地震波信號，由耳機監聽其大小，配合顯示屏數據定點。如果地震波太弱，形不成計數中斷信號，距離顯示器將自動發出中斷信號使其滿亮顯示99.9米。

<泉州>天正華意電氣設備有限公司

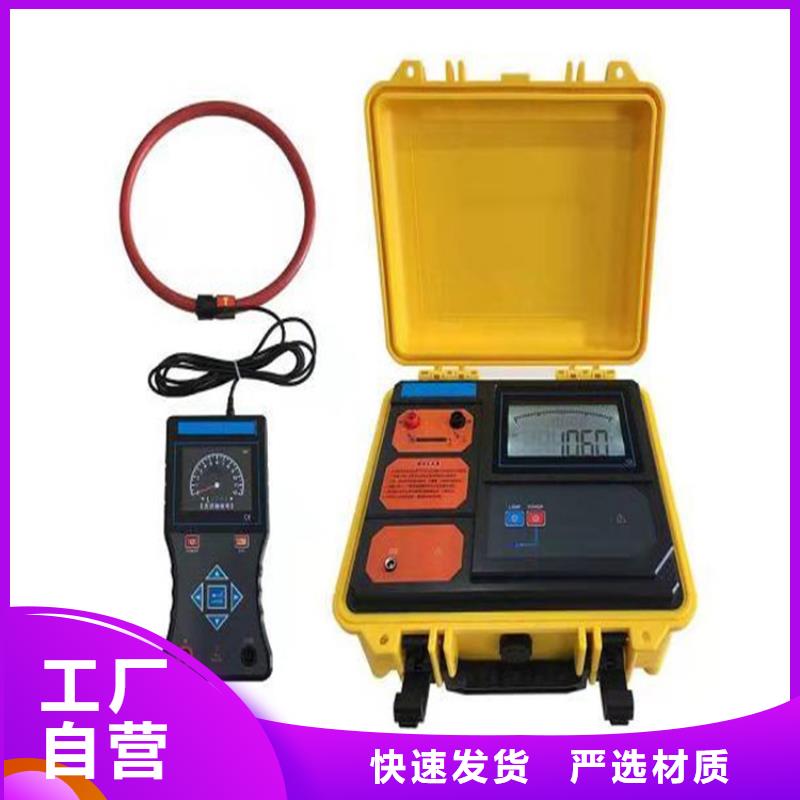

泉州電纜故障探測儀 設備組成單相接地故障點巡查裝置是由信號發生裝置、信號采集器、信號接收定位器三部分組成。（1）信號發生裝置：在故障線路停電狀態下，該裝置向10kV故障線路注入檢測信號，用以檢測接地故障；（2）信號采集器：為手持可移動測量裝置，檢測異頻電流信號用于定位單相接地點，在線路正常運行時，可實時檢測線路負荷電流；（3）信號接收定位器： 用于接收并顯示信號采集器發送異頻電流、負荷電流和鉗表電壓及本機電壓等測量數據，確定故障點方向及位置。2.2操作原理當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的異頻信號，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。可以通過在線路任意位置檢測該信號的存在與否，判斷故障點的位置。示意圖如下:

泉州電纜故障探測儀按此鍵可在屏幕上顯示上次存儲的內容，以便分析與計算。“比較”鍵：按此鍵可將當前采樣的的波形和存儲在電腦內存內的波形同時顯示在屏幕上，用戶可對這兩幅波形進行比較分析。“平移”鍵：按此鍵進入圖形左右移動功能，點“左移”“右移”鍵可將屏幕上顯示的兩個波形的起點對齊，以便計算距離。三、故障測試方法 故障測試一般分以下幾個步驟：首先摸清故障電纜的基本情況：用搖表及萬用表測量故障電纜的絕緣電阻，并用低壓脈沖測量電纜的全長、是否有斷線、短路等。第二、根據故障的具體情況確定合適的測試方式，測量電纜故障距離。一般我們把斷線故障和直流電阻值在100Ω以下的電纜故障稱為低阻（開路）故障，采用低壓脈沖法測試，其它的故障采用沖閃法或直閃法。第三、探測故障點附近電纜埋設的路徑及深度。確定故障點的準確位置。測試前將電纜始端和終端頭的所有連線斷開。測試系統的面板上有“輸入振幅”和“位移”兩個旋紐，分別用來調整下次采樣的輸入信號幅度和波形的上下位置。１、低壓脈沖方式低壓脈沖用于測試電纜中電波傳播的速度、電纜全長、低阻故障和開路故障。儀器連接如右圖。將測試儀的輸入線分別加到故障電纜的地線和故障相。根據故障的具體情況，也可以把輸入線加在兩個相線上測試。●測速度對于有些電纜，電波傳播的速度未知，必須通過測試來確定。我們只要知道電纜的全長，就可以通過測試計算出該電纜中電波傳播的速度。在“測試方法”菜單選擇“測速度”，根據電纜的長度選擇“0.2μS”或“2μS”，一般500 m以下用0.2μS。鍵入電纜全長后按“采樣”鍵，配合調整“位移”和“幅度”旋紐，使信號的幅度和基線處于便于觀察的位置。移動游標至低壓脈沖的下降沿后按“定位”，再移動游標至反射信號的前沿，屏幕上即可顯示此種電纜中電波的傳播速度。如果發射和接收的波形離的太近，可按“擴展”鍵將波形擴展后再計算。

<泉州>天正華意電氣設備有限公司

泉州電纜故障探測儀 采用的是時域反射原理，即對電纜發射一電脈沖，電脈沖將在電纜中勻速傳輸，當遇到電纜阻抗發生變化的地方（故障點），電脈沖將產生反射。測距主機將電脈沖的發射和反射的變化以時域形式通過液晶屏顯示出來，通過屏幕上的波形可直接判讀故障距離。五、儀器操作面板及界面說明1.操作面板介紹① 開關按鍵：按下自鎖接通電源，再按解鎖斷開電源。開機2分鐘無任何操作時，屏幕將變暗進入屏保節能狀態。② 充電端口：用于連接充電器，給電池充電。③ 增益旋鈕：測量電纜故障點距離時，順時針旋動幅度增大；逆時針旋動幅度減小。（需采樣刷新才有變化）④ 路徑信號：尋找電纜路徑時，從該端口發出信號。⑤ 測距端口：測量電纜故障點距離時，從該端口發出信號。⑥ 觸摸式彩色液晶屏：詳見“工作界面介紹”。2.工作界面介紹采樣方式 按“ ”鍵，彈出采樣方式選擇子菜單。子菜單中包括：“低壓脈沖”、“閃絡方法”、“三次脈沖”、“八次脈沖”和“速度測量”。儀器開機默認“低壓脈沖”，根據測試需要，可選擇相應的采樣方式，再按“采樣方式”鍵退出（三次脈沖和八次脈沖為擴展測試方法）。脈寬按“”鍵，彈出脈沖寬度選擇子菜單。子菜單中包括7個選項，分別為：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs。根據測試距離選擇合適的脈寬，按對應的子菜單鍵可以對脈沖寬度進行選擇，儀器開機默認0.2μs，再按“脈寬”鍵退出此項功能。注意：在高壓閃絡法測試中此項不做選擇。

<泉州>天正華意電氣設備有限公司 泉州帶電電纜識別儀生產基地
<泉州>天正華意電氣設備有限公司

泉州電纜故障探測儀電纜故障測距儀 輕型一體化設計，車輪移動，體積小，重量輕，便于移動、轉運。 專用高壓線及內藏式高壓輸出端子，使用更方便，接線簡單，可靠。 滿足以下測試方式：弧反射法/多次脈沖法、直流弧反射法/直流多次脈沖法、電流取樣法、直流電流取樣法、高壓直流輸出。 滿足以下采樣信號采集種類：弧反射/多次脈沖、電流取樣、直流電流取樣、低壓脈沖。 直流高壓輸出：0～35kV負極性 輸出電流：50mA。 含35kV、4μF、20kA輕便式脈沖電容（2450J焦耳）。 球隙調節間隙 ＞20mm 自動高壓沖擊頻率 ＜ 3-10秒/次 采樣頻率：30MHz、60MHz、120MHz、200MHz多種采樣頻率，測試精度更高。 測試距離：可達50km。 寬溫工業級10.6寸彩色顯示屏，上部分為壓縮波形區，下部分為正常波形區，清晰易讀，觸摸屏手指可靠操作； 測試脈沖：0.1～9.9μs，任意可調。 脈沖法誤差： 粗測相對誤差：不大于±0.25％； 粗測誤差：2千米以下長度電纜不超過1米；5千米以上長度電纜不超過2米。 電源：AC220V、電池供電；

泉州帶電電纜識別儀生產基地

泉州電纜故障探測儀 技術參數1.采樣方法：低壓脈沖法、沖擊閃絡法、速度測量法2.采樣速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz3.脈沖寬度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs4.波速設置：交聯乙烯、聚氯乙烯、油浸紙、不滴油和未知類型自設定5.沖擊高壓：35kV及以下6.測試距離：＜60km7.分 辨 率：1m8.測試精度：0.1m9.顯示方式：工業級10.4寸彩色觸摸液晶屏10.操作方式：觸摸屏操作、物理旋鈕操作11.分析設置：滾屏、縮放、保存、調出、波移等功能12.工作電源：內置電池供電13.連續工作：＞4h（亦可使用外接電源使用）14.儲存功能：具有數據存儲功能，可存儲大量現場波形及數據，并隨時調出使用15.波形分析：所有的高阻故障波形僅表現為低壓脈沖法的短路故障波形特征，便于分析卡位16.波形處理：能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離

---
