內江地埋電纜管線探測儀發射鉗：適用于卡鉗耦合法。發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ150mm，發射鉗具有方向性，發射信號從發射鉗上箭頭指示方向流入。接收機：用于管線路徑探測、電纜識別和接地電阻測試。內置多個屏蔽3D天線，可對發射機產生的640Hz、1280Hz、10kHz等6種不同脈沖編碼電流信號進行有效識別。也可識別50Hz和250Hz工頻信號和中心頻率為33kHz、82kHz的射頻信號。使用3.5寸彩色液晶屏，實時動態顯示360°管線路徑指示，深度、電流和管線相對位置。柔性電流鉗：用于電纜識別。該電流鉗為羅氏線圈，具有的瞬態跟蹤能力，能快速識別發射機產生的脈寬頻率信號，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必斷開被測線路，非接觸測量，快速。聽診器：用于電纜識別。與鼠標形狀相似，可快速感應識別發射機或線纜中的電流信號，弧形傳感器設計，貼合電纜表面。配合本產品發射機、接收機，能實現柔性電流鉗的大部分功能，可在大部分場合替代柔性電流鉗進行電纜識別。使用時將聽診器沿著線纜方向緊貼被測電纜線即可，極其適合于一些不易于使用電流鉗圈起線纜測試的場合。特別提示：停電電纜識別時：嚴禁接入帶電電纜中。帶電電纜識別只適用于三芯帶鎧電纜。識別時，發射鉗、接收鉗不能混用，同時要保證輸入信號方向的一致。

<內江>天正華意電氣設備有限公司

內江地埋電纜管線探測儀電纜識別是為電力電纜工程師和電纜工人解決電纜識別的技術問題而設計的。可用于識別帶電電纜和停電電纜。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別時，可以在發射端預先標定10條電纜，再到遠端接收識別，大大節省工程人員往返標定操作時間，提高工作效率。電纜識別成功打√，非目標電纜打×，能快速自動識別目標電纜。該功能由信號發射機、接收機、信號發射鉗、連接測試線、柔性卡鉗和聽診器來配合實現。聽診器可在不方便使用卡鉗時使用。接地電阻測試使用精密4線法測量現場的接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，自動識別干擾并選擇測量頻率，使干擾的影響小化。額定輸出電流6mA，測量范圍0.001Ω~2000Ω。功能由接收機和連接測試線來配合實現。絕緣電阻測試專用于試驗室或現場做絕緣測試。適用于測量各種絕緣材料的電阻值如變壓器、電機、電纜及電氣設備等的絕緣電阻。內嵌高精度微電流測量系統、數字升壓系統、自動放電電路等。額定輸出測試電壓范圍100V～2500V，絕緣電阻測量范圍0.01MΩ～2.50TΩ。功能由信號發射機和連接測試線來配合實現。信號發射機：用于管線路徑探測、電纜識別和絕緣電阻測試。該設備可通過直連輸出、卡鉗耦合、感應法等方式給目標電纜加上識別信號，該信號有640Hz、1280Hz、10kHz等6種不同的混合脈沖信號可供選擇。信號輸出功率10W，10檔可調，適應不同的應用環境，讓管線探測和電纜識別更加準確可靠。儀表內置大功能率可充鋰電池，自動阻抗匹配，全自動保護。發射機采用一體化專用工具箱式設計，其箱體能承受約200kg的壓力，主機5.4寸彩色L液晶顯示，實時動態顯示信號輸出狀況和電池使用情況。

<內江>天正華意電氣設備有限公司 礦用電纜綜合探傷測試儀內江

內江地埋電纜管線探測儀發射信號施加在電纜一相和護層之間，對端相線和護層短路，護層兩端應保持接地。如果是對單條電纜敷設，信號會從發射機流經芯線，再經護層和大地兩個回路返回。因為護層（鎧裝及銅屏蔽層）由連續金屬組成，電阻很小；大地回路由于存在兩端接地電阻，再加上土壤電阻，總阻值較大，故大部分電流將通過護層返回，少部分電流通過大地返回。由于芯線電流和護層電流反向，能在外部一定距離產生磁場信號的有效電流為其差，數值等于通過大地返回的電阻電流。另外由于芯線－護層回路與護層－大地回路存在互感，通過電磁感應也可以在護層－大地回路產生感生電流。綜合效果為有效電流等于大地回路的電阻電流和感應電流的矢量和（兩者存在相位差）。根據現場實際情況的不同，有效電流可能會占總注入電流的百分之幾到百分之十幾。圖5- 11并行電纜的分流效果如上圖，若存在同路徑敷設（兩端位置均相同）的其他電纜，則返回電流主要被幾條電纜的護層分流，例如三條電纜同路徑，則三條電纜的護層返回電流各占1/3。有效電流正向，占注入值的2/3，鄰線電流反向，占1/3。1.2.2.4相間接法圖5- 12相間接法接線圖圖5- 13相間接法信號流向示意圖如上圖所示，發射信號會施加在電纜兩相之間，電纜的對端兩相線短路。兩相在電纜內部扭絞，其電流值相同且方向相反。盡管兩相線雖相距很近，但仍有一定間隔，故兩相線和接收機線圈之間的距離會造成微小差異，兩相線在此處產生的磁場方向相反，但強度因距離的差異而不會完全相同，大部分相互抵消，但仍有小部分殘余，金屬護層的屏蔽作用會進一步將其削弱，的剩余信號方能被接收。因為扭絞的原因，信號會沿電纜路徑有周期性的幅值和方向的變化。在一個扭絞周期內，對外放射的磁通會因方向連續變化360°而相互抵消，所以不會在護層－大地回路產生感應電流。由于有效信號很小，故使用高頻信號將比低頻信號更易于探測。相間接法無法使用接收機的電流方向測量功能排除鄰線干擾。

<內江>天正華意電氣設備有限公司 礦用電纜綜合探傷測試儀內江

內江地埋電纜管線探測儀卡鉗耦合法卡鉗耦合法適用于管線外露，但無法（或不允許）接觸其金屬部分，而且管線兩端都接地的情況（特別適用于電力電纜）。卡鉗耦合法發射信號的電路模型可以等效為變壓器：卡鉗的磁芯作為變壓器磁芯，卡鉗內部繞線為變壓器的初級，管線－大地回路等效為變壓器的次級（單匝），發射機提供初級電流，管線－大地間耦合產生次級電流。耦合電流的大小與回路電阻（主要是兩端的接地電阻）密切相關，電阻越小則電流越大，反之電阻越大電流越小，小到一定程度則無法進行正常探測。卡鉗耦合法發射信號的優點在于使用方便，無須和管線進行電氣連接，對管線的正常運行不會產生任何影響，而且能夠減少對其他管線的感應；缺點在于耦合出的電流小于直連法，尤其是要求管線兩端必須接地良好，有些管線不能滿足此要求。1、卡鉗連接將發射機附件連接線纜（兩端為紅色5芯插頭）的一端插入發射卡鉗插座，另一端插入發射機的輸出插座。 圖2-2-1 卡鉗法附件連接2、卡住管線將卡鉗卡住管線的裸露部分，如下圖所示： 圖2-2-2 卡鉗耦合法注意事項：?管線兩端必須接地，才會感應出信號。接地可以是連續接地（如不絕緣的管道），也可以是兩端接地（如高壓電力電纜的金屬鎧裝在兩端接地）。?管線不同分段之間，或管件和管道之間可能是絕緣的，如果絕緣則需設法將其電氣連接，否則不能使用卡鉗耦合法。?是否在管線上有效地感應出電流，只能通過接收機的探測效果來判斷，如果不能正常探測，則換用其它信號發射方法。?卡住管線時，確保卡鉗的鉗口完全閉合，并確保鉗口無異物、不生銹。

<內江>天正華意電氣設備有限公司 礦用電纜綜合探傷測試儀內江

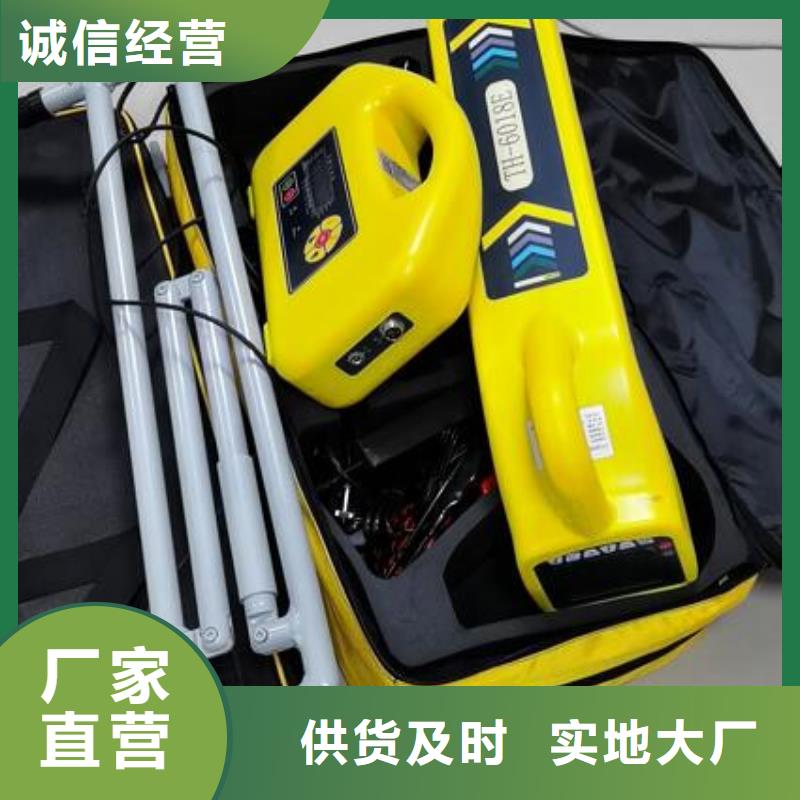

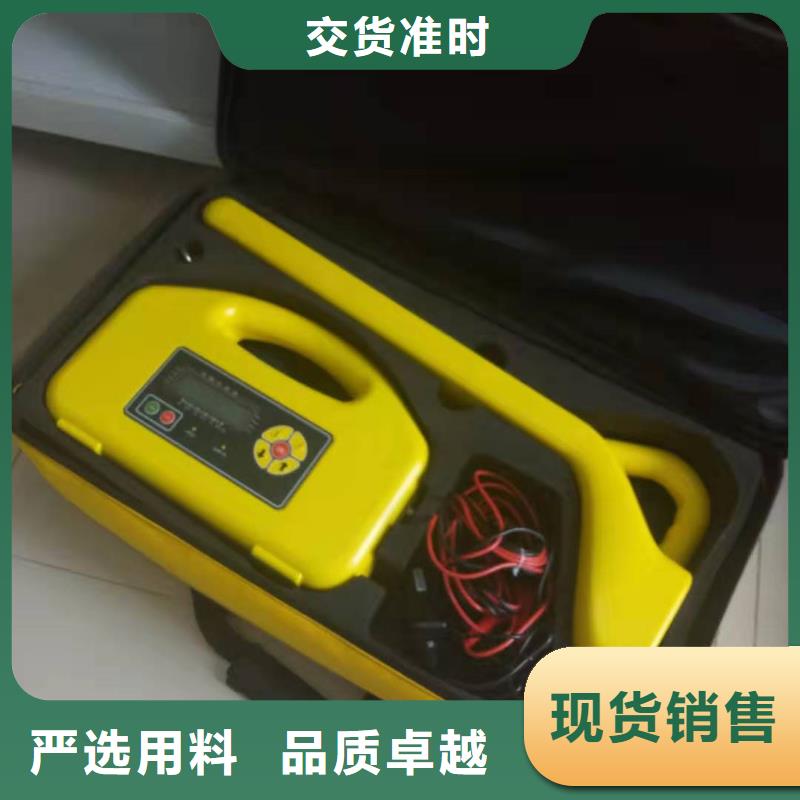

內江地埋電纜管線探測儀智能電纜綜合探測儀是一款綜合性能很強的路徑探測儀器。具有管線路徑探測、電纜識別、接地電阻測試、絕緣電阻測試等多種功能。儀器由發射機、發射電流鉗、接收機、接收柔性電流鉗、連接測試線、聽診器等組成。管線路徑探測能在非開挖的情況下，用于金屬管線、地下電纜的路徑探測、管線普查和深度測量。儀器使用多種濾波技術、具有一定抗干擾能力， 能精準定位和測深，適用于地下各種金屬管線的探測和巡線、管線管理與維護、市政規劃建設、供電等部門的管線檢測，是管道維護單位的必備儀器之一。該功能由信號發射機、接收機、信號發射鉗和連接測試線來配合實現。儀器具有以下特點：1.多種探測模式：經典定位模式，導線巡航模式，信號曲線模式；2.經典定位模式：羅盤、方向和信號幅值顯示，直觀顯示管線左右方向。3.導線巡航模式：360°管線路徑指示，連續顯示深度、電流和管線相對位置。界面簡潔直觀，無需經驗即可進行操作4.信號曲線模式：可顯示歷史信號強度曲線，通過觀察不同位置信號強度曲線的變化，尋找線纜位置。5.GPS測繪功能：用戶可通過手機APP內部的地圖查看接收機測繪的地下管線地理坐標，通過觀察地下管線路徑導向圖，可查看地下線纜的埋線方向。6.電流方向判定（部分頻率），可通過標定電流方向，排除鄰線干擾，防止跟蹤錯誤。7.內置掃頻測試功能，用戶可通過掃頻結果選擇合適的信號頻率進行管線測量，避免同頻干擾。8.全數字化高精度采樣處理：穩定可靠，超高靈敏度，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻和諧波干擾。9.多種探測頻率：6種主動探測頻率和4種被動探測頻率。10.發射機多種信號輸出方式：直連輸出、卡鉗耦合、感應法。11.發射機數字放大功率輸出，全自動阻抗匹配，全自動保護。12.儀器下方內置高亮照明燈，方便夜間作業。

<內江>天正華意電氣設備有限公司 礦用電纜綜合探傷測試儀內江 <內江>天正華意電氣設備有限公司

內江地埋電纜管線探測儀界面介紹發射機開機狀態下，自動檢測連接的附件并工作在卡鉗模式，屏幕顯示如下：圖2-2-3 卡鉗耦合輸出界面顯示4、頻率選擇按頻率減小鍵 和頻率增大鍵 選擇發射頻率。共有五種頻率可供選擇：640Hz，1280Hz，8kHz，33kHz，82kHz。開機默認1280 Hz。卡鉗耦合法的頻率選擇方法和直連法相同。5、輸出功率調節按輸出減小鍵 和輸出增大鍵 調節輸出水平，共分10檔。使用卡鉗耦合到管線上的電流遠小于直連法，應盡量使用輸出水平。卡鉗耦合法無法顯示耦合到管線上的電壓和電流。三、輻射感應法當管線無外露點時，可以使用輻射感應法；在地面開挖前，需要探查地下有無管線時也可使用輻射法。發射機利用內置的輻射線圈向外輻射高頻電磁場（一次場），金屬管線－大地回路耦合出感生電流，感生電流再輻射電磁場（二次場），接收機接收二次場進行管線探測。優點：使用方便，無須接線，不和管線進行任何形式的電氣連接，特別適用于無外露點的管線探測，也是一種區域管線普查的手段。缺點：管線感應電流小于直連法和卡鉗法，適用于埋深較淺的管線，深度較大時效果變差；發射機下一定范圍內所有管線均能感應出信號，無法識別特定管線。1、發射機的放置使用輻射法時，發射機無須連接任何附件，發射機自動識別為“輻射”法。用于管線跟蹤時：在預計管線的上方，將發射機垂直放于地面，并且和預計的管線方向垂直。探測過程中需要和接收機配合，根據探測到的管線實際方向和位置進行調整，如右圖。 圖2-3-1 輻射感應法用于管線區域探查時：在需要探查的區域，由兩人操作，發射機和接收機間隔一定距離同步移動，并保持發射機和接收機的方向一致（詳見P28：輻射探查）。

內江地埋電纜管線探測儀用來測量被測量管線的埋土深度，測量深度的同時在顯示器中顯示目標管線中的電流值。在電流測量的過程中，無論原來采用哪種定位模式，系統均自動切換到峰值模式。深度測量單位可通過菜單選擇公制或英制。公制單位：當管線埋土深度小于1米時，為cm。當管線埋土深度大于1米時，深度顯示單位為m。英制單位：英尺。電流單位：當電流大于1A時，顯示電流的單位為A，當電流小于1A時，顯示電流的單位為mA。注意：1、為了測得的埋深值，接收機必須保持在垂直于管道的位置工作。2、為了提高深度測量的精度，在測深時不要在谷值模式下進行，建議切換到寬峰模式下進行管線埋深測量。背光鍵（6）按下背光鍵，顯示窗口背光點亮，背光保持預先設置好的背光時長，再按下背光鍵，背光關閉。背光時間可通過背光菜單進行設置。數據存儲：測量的電流和深度數據存儲方法：測量電流值后，在顯示窗口的中間顯示管線埋土深度和電流值。如果需要存儲數據，按下鍵，檢測數值被存儲到儀器的存貯器中，顯示器右下角表示所存數據多少的序號（12）自動加1。如果不需要存儲，再按一下鍵，恢復管線定位狀態。

<內江>天正華意電氣設備有限公司 礦用電纜綜合探傷測試儀內江 礦用電纜綜合探傷測試儀內江

內江地埋電纜管線探測儀低壓脈沖法測試電纜長度（全長） 1）接線：先將雙夾測試線接至（預定位儀后側板）采樣端口，再將測試線的紅夾子夾在電纜的一個好相，黑夾子夾在電纜的另一個好相。2）與上述“低壓脈沖法測試電纜的斷線、短路故障距離”中的2）、3）、4）相同。3、波速測量儀器直接給出了4種常用電纜的平均波速，有時也會碰到需要測試未知波速的電纜，此時就要用到波速測量功能。波速的測試方法如下：1）選一條已知長度的電纜，是100米以上，越長測量結果越準確。2）接線：與“低壓脈沖法測試電纜長度”中的1）相同。3）開機：按下開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。采樣方式調整為“速度測量”；按“全長”鍵將電纜類型顯示區調整為已知電纜的長度。4）與上述“低壓脈沖法測試電纜的斷線、短路故障距離”中的2）、3）、4）相同。距離顯示區顯示的就是該電纜的波速。4、沖擊閃絡法測試電纜的高阻故障距離1）接線： 首先，按要求完成高壓閃絡的接線；然后，用雙夾測試線將采樣盒與測距主機相連接，再把采樣盒放置于高壓電容器的接地線旁邊。

<內江>天正華意電氣設備有限公司

內江地埋電纜管線探測儀 管線儀 概述是一套高性能專用地下電纜路徑探測及識別儀，由信號發射機和接收機組成，可用于地下電纜及金屬管線的路徑探測、深度測量和管線普查，配合多種選配附件，可以進行性識別，以及管道絕緣破損和部分類型電纜故障的查找。主機 可選附件測深輔助傳感器發射卡鉗識別柔性卡鉗聽診器1kV查障升壓器A字架圖1-1-1 儀器外觀一、功能特點1.多種功能合一： 路徑探測 ＋ 電纜識別 ＋ A字架查障。2.彩屏羅盤顯示：透視地下管線一覽無余。3.超高靈敏度，2Hz超窄帶寬接收，高度抗干擾。4.跟蹤正誤提示：排除鄰近管線干擾。5.增強型測深：實時精準深度測量。6.測深輔助傳感器：信號畸變提醒。7.增強型無源探測：工頻＋射被動頻測，可同時顯示多條管線。8.無源探測頻譜分析：排除干擾頻率。9.高性能發射卡鉗：向運行電纜耦合信號。10.柔性卡鉗電纜性識別：方便且高度可靠，且能做電流測量。11.跨步電壓探測：對地絕緣破損查找。12.支持訂制頻率。13.大功率數字功放發射，全自動阻抗匹配，自動保護。14.發射機多種信號輸出方式：直連輸出、卡鉗耦合、輻射感應。15.發射/接收全數字化處理，穩定可靠。16.內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機。17.IP65高等級防護。

<內江>天正華意電氣設備有限公司 礦用電纜綜合探傷測試儀內江

內江地埋電纜管線探測儀說明：1.長按標定鍵 進入或退出信息/菜單界面。2.上下左右鍵選擇菜單項，OK鍵確認執行，ESC鍵返回上級菜單。3.設備識別碼UID（短碼和長碼，括號內為長碼），不能修改。4.工頻頻率、深度單位、主動探測頻率對應菜單設置值。5.若不選配藍牙和GNSS定位功能，則藍牙和GNSS信息不顯示。菜單項：1、系統功能：?保存設置?退出菜單界面?中英文切換復位關機2、存儲功能：?通過藍牙發送全部存儲數據3、工頻頻率選擇：選擇50或60Hz 4、深度單位選擇：?選擇米（m）或英尺（ft）、有源探測頻率使能：可選的有源頻率列表?恢復出廠默認頻率?使能所有頻率 說明：1.工頻頻率、深度單位、有源探測頻率的選擇：菜單項前面帶＊號的為使能的項目，不帶＊號的為禁止的項目。上下鍵選擇菜單項，OK鍵切換使能/禁止。2.頻率過多會造成操作繁瑣，建議只使能常用的頻率，需要時再使能其他頻率。50（或60Hz）用于探測電力電纜，100Hz（或120Hz）用于外加電流陰極保護（CPS）管道的探測。3.若未選配藍牙及存儲功能，則存儲功能主菜單下沒有子項內容顯示。4.設置完成后，須進入系統主菜單，選擇保存，短按OK鍵 保存設置內容。第二章 發射信號的一般方法發射機對管線施加信號的方法有三種：直連、卡鉗耦合和輻射感應，本章作為這些方法的一般介紹，對于電纜探測來說有其特殊性，在第三章中專門介紹。一、直連法直連法是將發射機的輸出線直接接到金屬管線上，并將信號直接注入。直連法適用于：電力電纜、通信電纜、金屬自來水管道、金屬燃氣管道，陰極保護管道測試點或其它接入點，以及有長線特征的連續性金屬物體等。發射機發出的電流經過管線，在其接地點流入大地，或通過管線和大地之間的分布電容流入大地，返回發射機。管線上的電流會產生電磁場輻射，接收機通過接收磁場進行管線探測。相比于其他方法，直連法能夠得到的發射電流，所以在條件允許的情況下，應盡量采用直連法。1、直連輸出線纜連接將發射機直連輸出線纜一端的5芯紅色插頭插入發射機的輸出插座。

<內江>天正華意電氣設備有限公司 礦用電纜綜合探傷測試儀內江

內江地埋電纜管線探測儀直連接線將紅色鱷魚夾和管道露出的金屬部分（如電纜芯線/閥門等）連接，黑色鱷魚夾和打入大地（土壤）的接地釬連接，如果接地線不夠長，則使用延長線續接。圖2-1-2 直連法接線注意事項：?接地釬位置的選擇：為保證探測效果，接地釬應與管線距離5m以上，而且黑色接地導線應盡量和管線方向垂直。?不要將黑色接地夾連接到自來水管或其他管線上，否則會使這些管線上也會有發射信號，從而干擾目標管線的正常探測。?接地釬和目標管線之間不應有其他管線，否則這些管線上也會感應到發射信號，從而產生干擾。可在打接地釬之前用無源探測的方法進行檢查。?確保良好連接：如果管線連接處有絕緣漆或銹蝕嚴重，需要先將其清理干凈，確保紅色鱷魚夾直接和管線的金屬部分連接。?管線不同分段之間或管件和管道之間可能是絕緣的，如果絕緣則不能使用直連法，或者需要設法將絕緣的兩部分之間進行電氣連接。檢查方法：確認接線正確后，打開發射機觀察輸出電流，如果電流過小，以至于無法正常探測，則有可能是管道絕緣。

<內江>天正華意電氣設備有限公司 礦用電纜綜合探傷測試儀內江

內江地埋電纜管線探測儀 多功能電纜識別儀，又名電纜識別儀、帶電電纜識別儀、智能電纜識別儀是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤，本儀器設計采用了PSK技術，結合精準算法。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能，由發射機、發射電流鉗、接收機、接收柔性電流鉗等組成。發射機：帶電電纜識別、停電電纜識別時發射信號給目標電纜，內置大功能率可充鋰電池，發射機采用一體化專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，主機超大LCD實時顯示剩余電池電量，白色背光、發射信號動態指示，一目了然。發射鉗：帶電電纜識別時，發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ120mm，發射鉗具有方向性，：采用脈沖電流原理，給電纜線芯注入脈沖編碼電流信號，該電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測、解碼、識別；因電流有方向性，所以檢測也具有方向性。接收機：為手持設備，3.5寸彩色液晶屏，內置高速微處理器，結合精準算法，對發射機的脈沖編碼電流信號進行識別并解碼，同時具有信號強度標定功能，顯示信號強度和檢測結果，精美直觀；彩色刻度條動態顯示，一目了然，電纜識別成功打√，非目標電纜打×，能快速自動識別目標電纜。同時可測試電壓量程為AC 0.00V～600V(50Hz/60Hz)，可測交流電流量程為AC 0.00A~5000A(50Hz/60Hz)，可測電流頻率45Hz～70Hz。柔性電流鉗：為洛氏線圈，具有的瞬態跟蹤能力，能快速識別發射機產生的脈沖編碼電流，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必斷開被測線路，非接觸測量，快速。特別提示：本電纜識別儀同時具有帶電電纜識別及停電電纜識別功能，停電電纜識別時：嚴禁接入帶電電纜中。識別時，發射鉗、接收鉗不能混用，同時要保證輸入信號方向一致。

<內江>天正華意電氣設備有限公司 礦用電纜綜合探傷測試儀內江

內江地埋電纜管線探測儀二、可選擴展功能模塊1.內置L1/L5高精度GNSS定位模塊：定位和距離測量。2.機內存儲和藍牙通訊模塊：可存儲256條測試數據，藍牙對外傳輸。三、可選附件1.測深輔助傳感器：用于測深時的干擾提醒。2.發射卡鉗：用于向運行電纜耦合信號。3.柔性卡鉗：用于電纜的性識別。4.聽診器：用于狹小場合的電纜識別。5.查障升壓器和A字架：用于定位部分電纜故障和管線絕緣破損點。6.外置RTK GNSS定位手持機（精度厘米級）。四、技術指標A.發射機1.輸出方式：直連、卡鉗、輻射、查障升壓器2.輸出頻率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz3.輸出功率：15W max，10檔可調4.阻抗匹配：全自動5.過壓過流保護：全自動6.人機界面：320×240點陣黑白LCD7.電源：內置鋰離子電池組，標稱7.4V，＞6Ah8.充電器輸入：AC100-240V，50/60Hz9.充電器輸出：DC8.4V，2A10.體積：280×220×90mm11.質量：2.3kg12.防護：IP6513.使用條件：-25℃－60℃，3Ah7.充電器輸入：AC100-240V，50/60Hz8.充電器輸出：DC8.4V，2A9.體積：680×120×277mm10.質量：2.0kg11.防護：IP6512.使用條件：-25℃－60℃，＜90％RH，＜4500m

<內江>天正華意電氣設備有限公司 礦用電纜綜合探傷測試儀內江 <內江>天正華意電氣設備有限公司

內江地埋電纜管線探測儀路徑信號發射器面板示意圖1.操作面板介紹① 開關按鍵：按下自鎖接通電源，再按解鎖斷開電源。開機2分鐘無任何操作時，屏幕將變暗進入屏保節能狀態。② 充電端口：用于連接充電器，給電池充電。③ 增益旋鈕：測量電纜故障點距離時，順時針旋動幅度增大；逆時針旋動幅度減小。（需采樣刷新才有變化）④ 路徑信號：尋找電纜路徑時，從該端口發出信號。⑤ 測距端口：測量電纜故障點距離時，從該端口發出信號。⑥ 觸摸式彩色液晶屏：詳見“工作界面介紹”。3.路徑信號界面：開機后，點擊“路徑信號”，進入路徑信號界面，如下圖：五、使用方法步驟儀器連線如圖所示：說明：接線時，必須將被測電纜始端頭的接地線與系統地斷開；信號發射器的輸出電纜中的紅夾子接在被測電纜的始端頭鎧裝上或接在被測電纜的芯線上；輸出電纜的黑夾子接在系統地上或接在接地電阻良好的地樁上，以保證被測電纜有較強的信號電磁場輻射。1、將被測電纜始端頭的接地線（鎧裝）與系統地斷開。將信號發射器的輸出電纜中的紅夾子夾住被測電纜的始端頭地線或任一芯線，黑夾子夾在系統地上（或夾在打入土地的地樁上）。2、選擇頻率，點擊啟動。3、接收機置“路徑”檔。接通電源后，調節“音量”電位器。當接收機靠近輸出電纜的紅夾子時，耳機中應聽到“嘟、嘟”的斷續音頻振蕩聲，此時即可攜帶接收機到電纜敷設現場尋測電纜的埋設路徑及埋設深度（詳見“電纜路徑探測原理及方法”）。4、路徑尋測完畢，應及時關掉信號發射器及接收機電源。

內江地埋電纜管線探測儀青島天正華意電氣設備有限公司主要用于高低壓電纜絕緣不良及高阻泄漏性故障點的燒穿及故障距離初步判斷，使用燒穿功能使其高阻故障點的絕緣阻值大幅度降低，變成低阻故障后，再使用電橋功能對電纜故障位置進行初步測試定位，也可使用其他測試儀定位故障位置。數控燒穿電橋一體機符合《中華人民共和國電力行業標準》和《高壓試驗裝置通用技術條件》要求。數控燒穿電橋一體機采用單片機控制、大屏彩色液晶顯示；自動化程度高，保護功能完善，實時顯示燒穿電壓、燒穿電流的變化曲線圖，電橋采用一鍵式自動測試，直接顯示測試結果。測試簡單方便并以中文提示儀器的工作狀態。輸出電壓高、功率大、結構緊湊、攜帶方便。并且能在電纜故障測試及試驗方面提供了大功率的直流高壓源。 功能特點⑴ 用于高壓及低壓電纜絕緣不良和高阻泄漏性故障點的燒穿，使其絕緣阻值大幅度降低，并達到電橋初步定位故障測試要求。⑵ 本機采用高壓電力電子技術，燒穿電流大幅上升，可在短時間內燒穿電纜絕緣不良點及高阻泄漏點故障，并且實現了燒穿短路后自動停機。⑶ 本機內部采用高精度的數字檢測和控制技術，實時采集、顯示高壓值和電流值；實現了電壓、電流、極限功率三重限定，并具備高溫自動報警等多項保護功能。⑷ 本機實現全自動電橋測試，無需人工干預，一鍵自動測試，直接顯示結果，結束后可自動關斷輸出。

<內江>天正華意電氣設備有限公司 礦用電纜綜合探傷測試儀內江

內江地埋電纜管線探測儀發射信號施加在電纜一相和護層之間，對端相線和護層短路，護層兩端應保持接地。如果是對單條電纜敷設，信號會從發射機流經芯線，再經護層和大地兩個回路返回。因為護層（鎧裝及銅屏蔽層）由連續金屬組成，電阻很小；大地回路由于存在兩端接地電阻，再加上土壤電阻，總阻值較大，故大部分電流將通過護層返回，少部分電流通過大地返回。由于芯線電流和護層電流反向，能在外部一定距離產生磁場信號的有效電流為其差，數值等于通過大地返回的電阻電流。另外由于芯線－護層回路與護層－大地回路存在互感，通過電磁感應也可以在護層－大地回路產生感生電流。綜合效果為有效電流等于大地回路的電阻電流和感應電流的矢量和（兩者存在相位差）。根據現場實際情況的不同，有效電流可能會占總注入電流的百分之幾到百分之十幾。圖5- 11并行電纜的分流效果如上圖，若存在同路徑敷設（兩端位置均相同）的其他電纜，則返回電流主要被幾條電纜的護層分流，例如三條電纜同路徑，則三條電纜的護層返回電流各占1/3。有效電流正向，占注入值的2/3，鄰線電流反向，占1/3。1.2.2.4相間接法圖5- 12相間接法接線圖圖5- 13相間接法信號流向示意圖如上圖所示，發射信號會施加在電纜兩相之間，電纜的對端兩相線短路。兩相在電纜內部扭絞，其電流值相同且方向相反。盡管兩相線雖相距很近，但仍有一定間隔，故兩相線和接收機線圈之間的距離會造成微小差異，兩相線在此處產生的磁場方向相反，但強度因距離的差異而不會完全相同，大部分相互抵消，但仍有小部分殘余，金屬護層的屏蔽作用會進一步將其削弱，的剩余信號方能被接收。因為扭絞的原因，信號會沿電纜路徑有周期性的幅值和方向的變化。在一個扭絞周期內，對外放射的磁通會因方向連續變化360°而相互抵消，所以不會在護層－大地回路產生感應電流。由于有效信號很小，故使用高頻信號將比低頻信號更易于探測。相間接法無法使用接收機的電流方向測量功能排除鄰線干擾。
