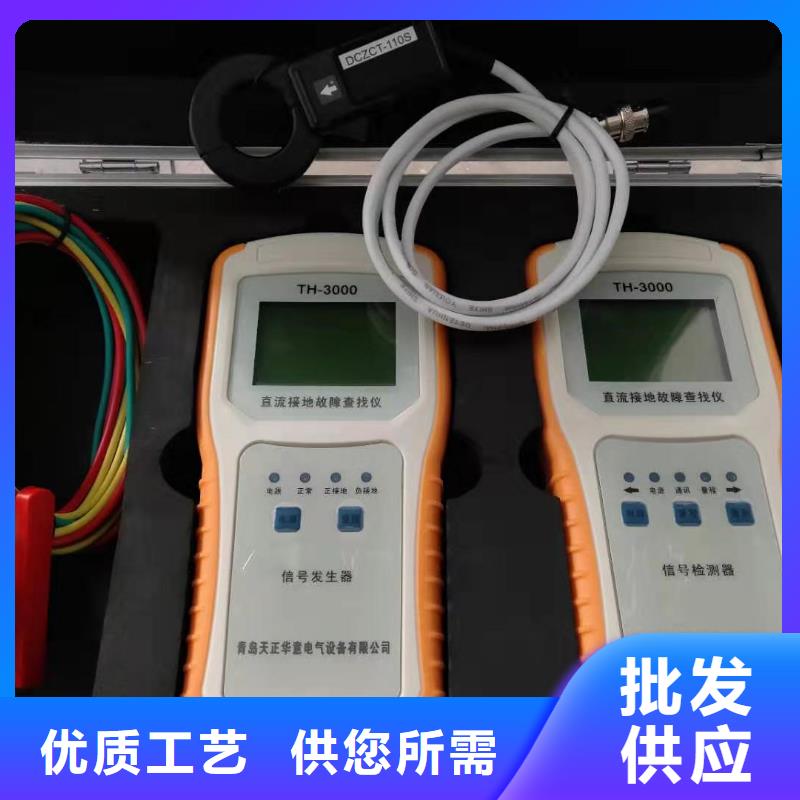

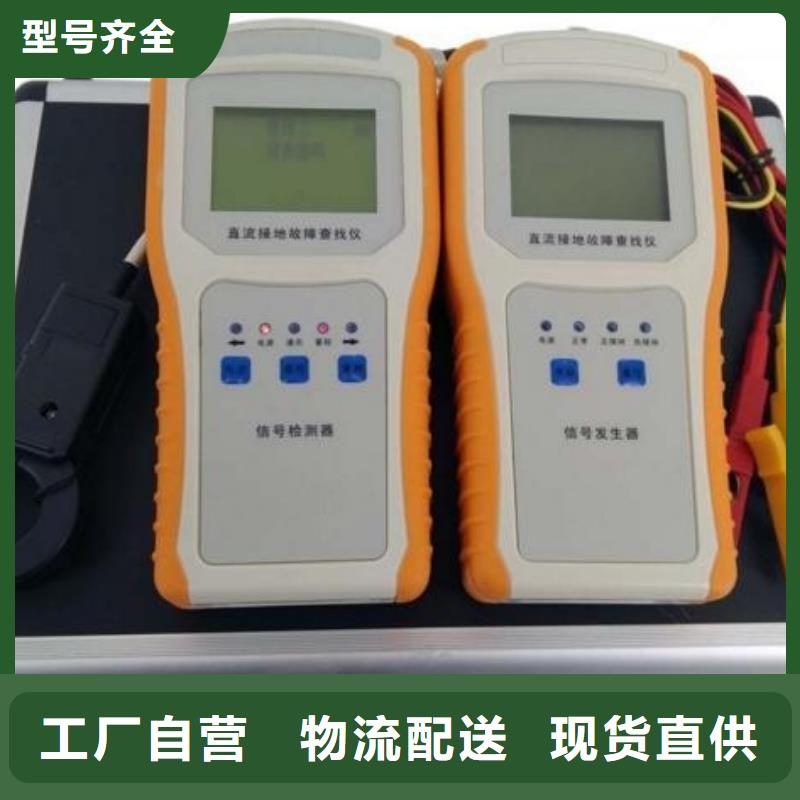

山東日照直流系統接地故障定位儀使用方法1、將信號發送器電源開關置OFF，將輸出信號線插頭插入探測儀的輸出插座上，信號輸出線的正母線（紅色鱷魚夾）夾在直流母線的正接地極上，信號輸出線的負母線（黑色鱷魚夾）夾在直流母線的負接地極上，信號輸出線的大地（綠色鱷魚夾）夾在直流屏的鐵殼上（即大地）。電源開關置ON，儀器開始工作。2、信號發送器的“母線/支路”開關置母線端，儀器開始檢測，如果有接地電阻，顯示器顯示其阻值，若無接地則顯示999 .9KΩ；若有接地，則顯示接地電阻，同時顯示正接地或負接地。3、開啟接收器，液晶顯示相關參數。若顯示電池電壓欠壓, 表示儀器電池沒電，需充電。將充電器接上AC220V,充電插頭插入充電插孔上,一般充電三個小時鋰電池即可使用。本儀器由充電鋰電池供電，鋰電池經使用后電壓會逐漸下降。當電壓下降到低于10.8V時，蜂鳴器一直報警輸出，表示儀器不能工作，此時，需要對電池進行充電；同時界面提示“同步信號握手中”，將發送器“母線/支路’開關置“支路”，接收機顯示“同步信號握手成功，請發送機接收機保持當前狀態”，如果任意一方重啟或改變狀態，均需將接收機靠近發送機（重置支路）重新握手同步信號。4、用接收器的檢測探頭分別卡住直流系統各個支路，顯示器顯示當前支路的對地電阻，建議每個回路測量2-3次，以獲得的穩定值。5、檢測探頭查找支路接地故障時，可以同時卡住某個支路正、負兩條饋線，一次便可以測量出該支路是否有接地故障。也可以將正、負兩饋線分兩次測量，先卡該支路正極饋線，后卡該支路負極饋線，反之亦可。

山東日照直流系統接地故障定位儀使用方法1．設備外觀及各功能鍵說明分析儀外觀示意圖探測儀外觀示意圖2． 操作方法（1 ）分析儀接入直流系統關閉分析儀電源開關，將隨設備配置的電源線一端插入分析儀，另一端按顏色分別接入直流系統的正極，負極與地線。棕：正極；藍：負極；黃/綠：地確定接線無誤之后開啟電源開關，進入分析儀的主界面，如下圖示：分析儀主界面開啟電源開關后，分析儀電源指示燈亮，并自動識別系統電壓等級，判斷系統是否存在交流竄電故障，計算系統絕緣阻抗，并顯示在LCD上，如果系統絕緣正常，正常指示燈亮，如果檢測出系統正對地或負對地絕緣異常，則正接地或負接地告警指示燈亮。（2）探測儀自檢將4節5號電池按標示放入探測儀電池倉中,開啟電源開關，進入探測儀主界面，如下圖示：探測儀主界面當分析儀檢測到系統有絕緣故障時，將探測儀采集器鉗住分析儀的地線，用功能鍵將檢測功能選擇為故障探測功能，按下測試鍵進行檢測，如果出現“通信測試…請稍候”的提示界面，請將探測儀靠近分析儀，檢測開始后，探測儀將會出現接地檢測波形圖，檢測過程圖示如下：探測儀自檢接地檢測波形圖圖中向下箭頭為信號同步輔助箭頭，其出現在波形由高向低的轉折處；探測儀檢測時，會顯示兩個周期的信號波形圖，實測波形圖可能與上述圖形有所差別，只要正確顯示了兩個周期的波形圖則可判定設備自檢正常。接地點方向指示箭頭可以反映故障點相對測試點的方向，具體判斷方法見后面關于“利用‘接地點方向’檢測環路接地”的介紹。
