珠海雷電沖擊發生器 ★升壓器號設定：如果使用I號升壓器單獨升壓，升壓器號設定為I號（此時試驗電壓設定≤30KV），如果使用I號升壓器和II號升壓器串聯升壓，升壓器號設定為I＋I(xiàn)I號。★頻率有四種選擇：0.1、0.05、0.02、0.01。它規定了儀器的輸出頻率。單位為Hz?！镌囼炿妷悍秶鸀?0KV至額定值。(請不要設小于10KV的試驗電壓)它規定了我們所要升至的試驗電壓。儀器升至接近這個設定電壓值時，就不再升壓，并保持在這個峰值下進行等幅的正弦波輸出?！镫妷罕Ｗo(hù)值設定范圍為0至額定值，單位為kV。它規定了通過試品的電壓上限值，當電壓超過此設定時，儀器自動切斷輸出，進行停機操作。一般情況下電壓保護值由系統自動設定比試驗電壓高2-4KV?！镫娏鞅Ｗo(hù)值設定范圍為0至額定值，單位為mA。它規定了通過試品的電流上限值，當電流超過此設定時，儀器自動切斷輸出，進行停機操作 一般情況下電流保護值由系統自動設定。★定時修改范圍：0-60分。它規定了試驗時間的長短。單位為分鐘?！颋表示輸入電壓頻率。 ★可以存儲打印20組歷史數據。以上電壓，電流均為峰值，儀器顯示的測量數據，以及打印報告上的電壓電流值均為峰值。按退出鍵顯示20組歷史數據，將光標移到“啟動試驗電壓”按確定鍵，儀器進入圖6所示的升壓界面。圖6（升壓畫面）自動升壓自檢成功后，儀器自動進入升壓狀態。儀器將用若干個周期的時間（幾分鐘）將電壓升至設定值。在升壓過程中，按停機鍵，儀器將切斷電壓輸出，回到開始畫面。當升壓值接近設定值時出現圖7圖7此時按“上下”鍵1秒鐘，微調電壓，可多次調整，調整到設定值時按“確定”鍵1秒鐘，出現圖8，儀器開始計時，計時結束后自動打印試驗報告。回到開始畫面，放電結束后關機再開始下一次測量。

珠海雷電沖擊發生器驗參數設置?基本信息：設置基本參數，這些參數將被保存在數據庫，試驗備注信息將直接打印在波形圖片上。?保存波形數據：選擇自動保存時，系統在每測量一個波形將自動保存數據至設置的數據庫。?估計沖擊電流：單位千安（kA），根據預計的電流峰值輸入，用于初始化示波器參數及波形顯示區域范圍。?預計電壓峰值：單位千伏（kV），根據預計的電壓峰值輸入，用于初始化示波器參數及波形顯示區域范圍。?沖擊試驗次數：分“單次測試”和“多次測試”，單次測試是指，每開始測試后等待示波器采集到波形后結束測試，只做一次脈沖的采樣分析?！岸啻螠y試”是指系統連續和示波器通訊，示波器沒出現一個波形，測量系統自動記錄并保存，采集到波形后，繼續等待下一個波形出現。?沖擊極性，根基波形極性自動設置示波器觸發方向。1.2.2.波形參數：在這個參數設置頁面可以設置界面所顯示的參數，波形顏色，以及對示波器的基本參數設置（圖4-3）。這個界面是一個隱藏界面在＠的位置雙擊輸入“1234”可以出現。圖4-3 波形參數設置界面1.2.2.1.波形參數選擇：圖4-3，選擇需要在界面上顯示的波形參數，分“手動選擇波形參數”和“自動根據波形類型選擇波形參數”兩種。當選擇為手動時，可以在“手動選擇波形參數”欄內，選擇期望在波形界面中顯示的各種參數，根據電壓或者電流波形顯示；當選擇為自動時，波形將根據所選擇的波形類型自動分配需要顯示的波形參數。右測為圖形化的波形計算方式。1.2.2.2.界面顏色選擇：點擊“界面顏色選擇”標簽，出現顏色搭配選擇頁面，可以根據自己的習慣和方式，自由搭配，使顯示更清晰。1.2.2.3.信號分析設置：圖4-4，設置示波器的通訊方式，以及示波器的時基，觸發方式等，以及在分析波形時對波形計算中的濾波方式、采樣變比等的設置。?示波器參數設定：根據實際的示波器選擇“示波器型號”，設置通訊的方式。?時基：根據不同的波形，為了能完全的現實波形，需要根據不同的波形設置不同的時基。?觸發水平：觸發水平的位置占總峰值的百分比，建議40％，太小容易被提前干擾觸發，太大波形又不容易出來。?觸發通道：根據不同的信號，設置信號穩定的一方為觸發通道即可。

<珠海>天正華意電氣設備有限公司 現貨價格珠海性價比高
現貨價格珠海性價比高 <珠海>天正華意電氣設備有限公司

珠海雷電沖擊發生器 連接方法（1）單獨使用I號升壓器（試驗電壓≤30KV）連接方法圖3 （連線圖）連線說明：用本產品隨機配備的一根專用線和接地線按圖3的方法連接。電源插座用電源線連至50Hz/220V的交流電上。（2）I號升壓器和II號升壓器串聯使用（試驗電壓≤80KV）連線方法圖4?。ㄟB線圖）連線說明：用本產品隨機配備的兩根專用線和接地線按圖4的方法連接。電源插座用電源線連至50Hz/220V的交流電上。2、操作程序(1) 開機。(注意:每次開機前都要對試品充分放電，升壓過程中需要停機時請先按停機鍵，再用電源開關)開機前請將升壓器上的排氣孔旋松，升壓過程可能會有少量油溢出，是正?，F(xiàn)象。按上述方法連好所有線路之后，就可以將電源開關打開。儀器在微機上電復位下，自動進入如圖5所示的設限界面。在進行連線、拆線、或暫不使用儀器時，應將電源關掉。電源插座上裝有保險管。若開機屏幕無顯示，應先檢查保險管是否熔斷。大小應按表1提供的數據更換。(2) 設置限定參數 圖5（設定界面）在圖5所示的設限界面上，可根據試驗的需要設定好試驗頻率、試驗電壓、高壓側的過壓保護值、過流保護值、試驗時間。將光標移到相應的設定，按確定鍵選擇。

珠海雷電沖擊發生器 概述沖擊電壓發生器是產生沖擊電壓波的裝置，用于檢驗電力設備耐受大氣過電壓和操作過電壓的絕緣性能，沖擊電壓發生器能產生標準雷電沖擊電壓波形、雷電沖擊電壓截波，標準生操作沖擊電壓波形等及用戶指定非標沖擊電壓波(包括陡波)。本系列沖擊電壓發生器可對絕緣子串、長空氣間隙、套管、互感器、變壓器等試品進行沖擊電壓試驗和其它科學研究。二、產品型號編制說明原理和電路雷電沖擊電壓測試設備是采用電容儲能的脈沖功率裝置，其基本原理框圖如下：沖擊大電壓測試裝置框圖設備總共分為以下四個部分：1）高壓直流充電單元；2）沖擊設備本體：電容器/電阻和電感3）放電裝置和測試箱；4）手動控制系統或計算機測控系統CJDY系列沖擊電壓發生器主回路電路結構圖如下：三、產品圖片類似結構照片四、使用條件4.1安裝、使用處海拔高度不超過1000米4.2周圍空氣溫度：-20℃～＋40℃，空氣相對濕度不大于85％(20℃) 4.3無導電塵埃存在4.4無火災及爆炸危險品4.5不含有腐蝕金屬和絕緣的氣體和蒸汽4.6無劇烈振動、碰撞和強烈顛簸4.7地平水平面不超過3度，移動式裝置地面不平度1mm/2 mm4.8電源電壓的波形為正弦波，波形畸變率小于3％，頻率50Hz，電源側應不遭受來自外部的過電壓。4.9設有一可靠接地點，接地電網應有良好的沖擊特性，穩態下接地電阻不應大于0.5且接地點應在本體附件。4.10產生雷電沖擊電壓波時，發生器高壓端對周圍接地物體的小。

<珠海>天正華意電氣設備有限公司 現貨價格珠海性價比高

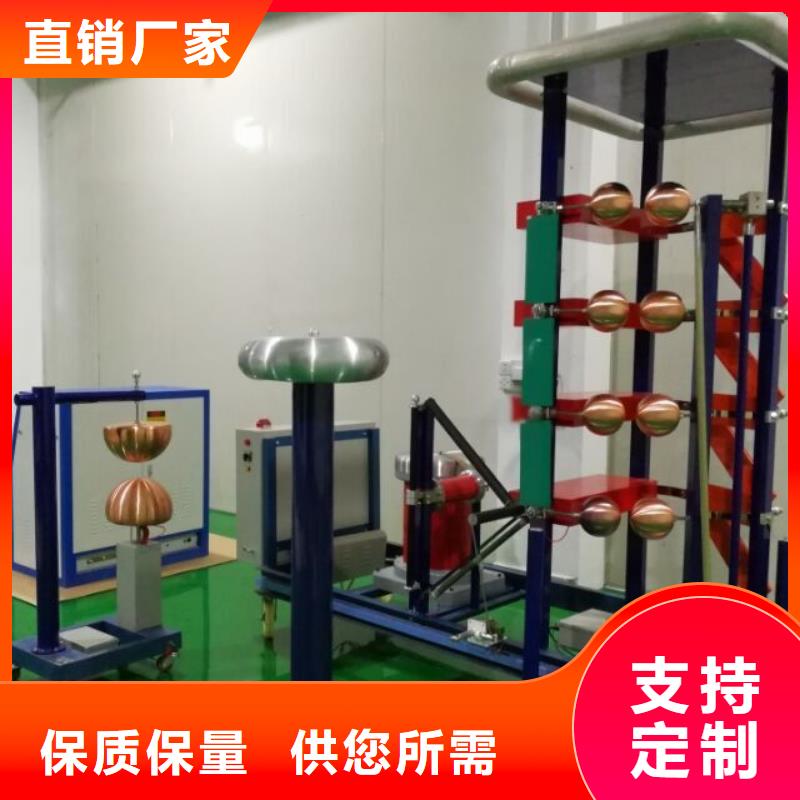

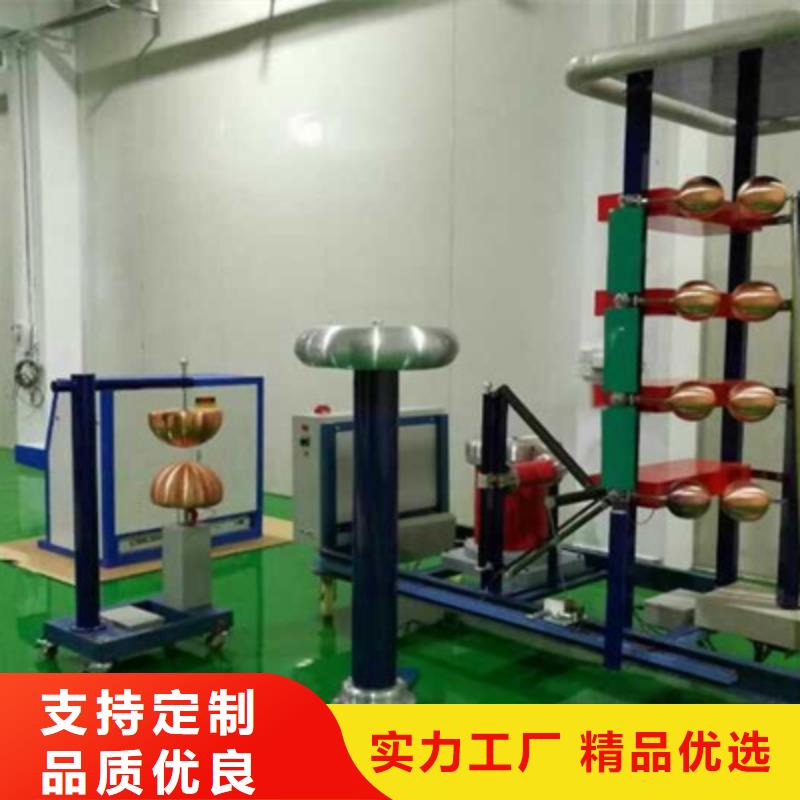

珠海雷電沖擊發生器所有同步放電球均裝在封閉的絕緣筒內，每級球隙處均裝有放電觀察窗，設備運行過程中不斷供給過濾的干凈空氣，球隙不易受環境變化的影響，放電穩定可靠，構成封閉的點火放電系統；同時每級回路內裝有并聯放電間隙，所有這些措施大大提高了同步放電的范圍 4.3 主電容采用金屬外殼套管脈沖電容器，復合膜油浸絕緣， 體積小，重量輕，電容器固有電感小于0.2μH。電容器出線套管承受垂直拉力10Kg。 調波電阻為板形結構，環氧澆鑄，無感繞法，接頭均為彈簧壓接式，換接方便，允許多支電阻同時并聯使用。用短路桿插接可以方便迅速地使發生器串并聯運行。 4.5 自動接地系統：電容器的高壓端各有一套自動接地裝置，當停止充電或按下緊急停止按鈕時自動接地系統啟動，發生器主電容通過放電電阻自動接地。4.6 采用單邊半波整流充電方式，充電電壓為100kV。手動、自動控制調壓，從零至100KV連續可調，點火放電瞬間充電電源自動關斷，保護了充電變壓器和調壓系統的。整流硅堆、充電變壓器、保護電阻和直流電阻分壓器等均安裝在本體上，構成充電、整流、本體一體化充電裝置，外形簡潔、美觀。

<珠海>天正華意電氣設備有限公司 現貨價格珠海性價比高
現貨價格珠海性價比高 <珠海>天正華意電氣設備有限公司

珠海雷電沖擊發生器 原理簡介 整流充電：通過調壓器升壓，可控硅整流，實現充電。 沖擊發生器：通過水銀繼電器來完成觸發。 分壓器：采用電阻分壓，采集電壓信號。 沖擊電流調波元件：根據不同的波形選擇不同的電阻和電感。 控制單元：上位機采用觸摸屏，優點：穩定可靠。下位機采用三菱PLC，優點：運行速度快，穩定。 分壓器、分流器：由青島天正華意電氣自己研發。采用純電阻分壓方式。1.4適用范圍1.4.1依據標準：控制設備，是根據GB18802.1低壓配電系統的電涌保護器 部分: 性能要求和試驗方法和GB18802.2電信和信號網絡的電涌保護器 部分：性能要求和試驗方法研制而成的，本系列沖擊電流測試設備主要用于產生強大的雷電沖擊電流，用于研究和檢測避雷器、SPD等電器設備耐受雷電沖擊電流的熱和電動力的能力，也可用于電工科技、等離子體、基礎物理和環境科學等其它領域。1.4.2主要性能參數：1.2/50電壓輸出為10kV2安裝說明及注意事項2.1外部接線：2.2控制器、發生器?1.電源插座：電源交流220V，輸入接L和N相。?2.接地排：使用銅編織袋連接到本體柜的接地排上。?3.直流充電高壓插頭：上下兩個插頭對應顏色進行連接，充電時有高壓存， 禁止在操作時進行插拔，有點擊的危險。?4.黑色線纜為控制線纜，主要用于實現控制電路內部的控制。例如接地、合閘等。上下機箱“通信”標志處對應連接。?5.充電電壓檢測電纜，用于充電電壓的檢測。 ?接地端子要求兩個機箱一定要進行可靠接地才可進行充電操作。后面板2.2.1控制器前面板和發生器前面板?1為控制系統控制顯示屏?2為急停按鈕，在異常時可以按下停止工作。?3.為測量端用于測量產品兩端的殘壓和沖擊電壓波形，不建議使用此端測量較低殘壓值。?4.發生器1.2/50波形輸出端。?5.沖擊電壓測量輸出端，可以使用屏蔽電纜直接連接到示波器觀看輸出的波形峰值，電壓輸出端變比為60.3：1V。（即示波器電壓值＊電壓變比＝輸出電壓值）

珠海雷電沖擊發生器測控系統技術協議5.1 ICM控制系統采用ICM型控制系統為沖擊電壓發生器主體部分提供各種控制，完全滿足沖擊試驗的各種控制功能。ICM控制系統采用進口器件，前置發生器本體、直流充電電源控制。控控制界面5.2ICM控制系統以日本三菱公司的FX2N系列可編程控制器為核心器件，因而控制器的體積非常小巧，自成獨立單元?？刂破骺蓪?shí)現手動控制和自動控制。5.3 控制系統采用液晶觸摸屏操作，具備以下控制功能：設備主體及充電部分接地和接地解除控制?？勺詣踊蚴謩涌刂瞥潆婋妷旱某潆娺^程可自動或手動發出觸發可自動或手動響警鈴報警具有充電過電流和過電壓自動保護可選擇試驗程序進行程序控制（選項）5.4 控制系統可根據設定的充電電壓和充電時間自動進行充電，充電電壓和充電時間可在控制器上的液晶屏數字整定。5.5 控制系統采用兩芯光纖傳輸控制命令和反饋設備狀態，因而避免了電磁干擾，提高了控制系統和計算機的性。5.6控制系統采用函數控制恒流充電方式，充電電壓的穩定度可達到0.5％。5.7 控制系統可選擇沖擊電壓發生器使用電動球隙或脈沖間隙觸發。

<珠海>天正華意電氣設備有限公司 現貨價格珠海性價比高

珠海雷電沖擊發生器沖擊測量分析系統雷電沖擊測量分析軟件適用于對沖擊電壓試驗和沖擊電流試驗的雷擊波、操作波、方波等波形的波形時間、能量峰值等測量和分析。雷電 沖擊測量分析軟件為沖擊波形的測量提供了一個操作快捷，功能強大，科學嚴謹?shù)臄?shù)據分析環境。雷電沖擊測量分析軟件主要具有以下三大塊的功能：在線測量：與示波器相連接，分析沖擊電壓設備輸出到示波器的波形，并將分析結果和波形顯示在PC界面，同時分析數據和圖片可以保存在您的PC機上。生成試驗報告并打?。惠o助功能：包括參數和注冊信息的備份，示波器的讀寫操作，數據文件的保存等。1.沖擊測量分析軟件操作方法1.1.打開計算機程序，如下圖所示，進入測量界面（如圖4-1），圖4-1 測量分析主界面在主頁面上包括4個部分，下拉菜單，操作快捷工具按鈕，波形顯示和信息狀態，下面分別進行介紹1.1.1.下拉菜單包括“參數設置”，“示波器”，“工具”和“退出”按鈕?參數設置：包括3個子菜單，用來設置系統參數，和實驗相關參數，使系統按照設定運行。?示波器：有“快速設置示波器”、“完全設置示波器”和“讀示波器”。主要用來對示波器的手動操作。?工具菜單（右圖）：主要是一些附加的處理波形和處理數據的功能，包括“數據庫處理”，保存波形，讀取示波器地址，讀入其他格式的數據文件，保存數據到Excel。?退出系統：點擊后系統退出。?右鍵菜單：在波形區域點擊鼠標右鍵，彈出右鍵菜單，主要可以對波形進行快速處理。1.1.2.工具欄：快速操作對波形的處理，及開始測試的控制（下圖）。1.1.3.波形顯示：占據整個屏幕90％以上的區域。可以顯示波形參數，可以進行類似于示波器的測量分析操作。1.1.4.狀態欄：顯示系統運行的狀態，以及保存數據的路徑。1.2.參數設置： 1.2.1.試驗參數：快捷鍵F1，設置與試驗相關的參數，圖4-2所示，包括“基本信息”嗎、和“試驗參數設置”兩部分。

<珠海>天正華意電氣設備有限公司 現貨價格珠海性價比高
<珠海>天正華意電氣設備有限公司

珠海雷電沖擊發生器動作控制能夠手動或自動控制放電球距跟蹤充電電壓，并顯示放電球距值；控制本體自動接地；沖擊次數預置、極性自動換接等功能；控制并顯示截波球距。（2）充電控制充電電壓充電速度充電極性直接由界面輸入設定；系統自動跟蹤設定電壓下的球隙跟蹤。充電方式采用可控硅調壓方式恒流充電。能夠自動控制沖擊電壓發生器的充電過程，可以根據試驗要求，調節充電電壓和充電時間，并顯示充電電壓值；可控硅調壓方式較之傳統的調壓器調壓方式，具有體積小，響應速度快，控制精度高。充電穩定度0.3％，充電速度可調。采用自控方式充電時能使充電電壓按所需的充電曲線上升，自動穩定在預先整定的充電電壓值上，從而保證了充電的均勻性、重復性和試驗結果的準確性。（3）觸發控制采用高性能的點火脈沖放大器，能夠產生大于15kV/100nS的脈沖電壓，確保沖擊設備點火可靠，同步放電穩定。截波延時方式采用LC延時回路，可方便地獲得2～6μS的截波觸發延時，穩定性好，精度高，截斷分散性小于0.1μS，點火脈沖延時可調范圍：0～9.9μS。（4）聯鎖控制整個系統具有完善的警燈、警鈴等試驗區的報警功能和控制接口；具有自動接地和接地與系統聯鎖，過流和過壓保護功能；緊急停止功能。（5）擴展功能能與其它計算機通過串口進行通訊和數據交換；

現貨價格珠海性價比高

珠海雷電沖擊發生器 原理簡介 整流充電：通過調壓器升壓，可控硅整流，實現充電。 沖擊發生器：通過水銀繼電器來完成觸發。 分壓器：采用電阻分壓，采集電壓信號。 沖擊電流調波元件：根據不同的波形選擇不同的電阻和電感。 控制單元：上位機采用觸摸屏，優點：穩定可靠。下位機采用三菱PLC，優點：運行速度快，穩定。 分壓器、分流器：由青島天正華意電氣自己研發。采用純電阻分壓方式。1.4適用范圍1.4.1依據標準：控制設備，是根據GB18802.1低壓配電系統的電涌保護器 部分: 性能要求和試驗方法和GB18802.2電信和信號網絡的電涌保護器 部分：性能要求和試驗方法研制而成的，本系列沖擊電流測試設備主要用于產生強大的雷電沖擊電流，用于研究和檢測避雷器、SPD等電器設備耐受雷電沖擊電流的熱和電動力的能力，也可用于電工科技、等離子體、基礎物理和環境科學等其它領域。1.4.2主要性能參數：1.2/50電壓輸出為10kV2安裝說明及注意事項2.1外部接線：2.2控制器、發生器?1.電源插座：電源交流220V，輸入接L和N相。?2.接地排：使用銅編織袋連接到本體柜的接地排上。?3.直流充電高壓插頭：上下兩個插頭對應顏色進行連接，充電時有高壓存， 禁止在操作時進行插拔，有點擊的危險。?4.黑色線纜為控制線纜，主要用于實現控制電路內部的控制。例如接地、合閘等。上下機箱“通信”標志處對應連接。?5.充電電壓檢測電纜，用于充電電壓的檢測。 ?接地端子要求兩個機箱一定要進行可靠接地才可進行充電操作。后面板2.2.1控制器前面板和發生器前面板?1為控制系統控制顯示屏?2為急停按鈕，在異常時可以按下停止工作。?3.為測量端用于測量產品兩端的殘壓和沖擊電壓波形，不建議使用此端測量較低殘壓值。?4.發生器1.2/50波形輸出端。?5.沖擊電壓測量輸出端，可以使用屏蔽電纜直接連接到示波器觀看輸出的波形峰值，電壓輸出端變比為60.3：1V。（即示波器電壓值＊電壓變比＝輸出電壓值）

<珠海>天正華意電氣設備有限公司 現貨價格珠海性價比高 <珠海>天正華意電氣設備有限公司

珠海雷電沖擊發生器電力電容器的超低頻耐壓試驗方法試驗操作方法與上述方法相似，連線方法如圖11所示。在確定試驗電壓和試驗時間時，應按照有關規程辦。 測量電容器的連線、注意事項1、本儀器所配升壓器不得作它用。2、機內帶電切勿自行拆機修理，以免發生意外。儀器有故障，應與我公司聯系修理。3、關機后應用放電棒對試品進行充分放電再拆線。4、開機前應用放電棒對試品進行充分放電。5、每次啟動升壓前應用放電棒對試品進行充分放電。 檢測設備測試系統技術參數對照表序號 設備名稱 主要技術參數與特點 備注1 THDY-300全自動沖擊電壓檢測設備 主要技術參數?雷電沖擊電壓輸出1.2μs（±30％）50μs（±20％） 電壓：標稱電壓20～200kV（±1％）。2.其它技術特點與優勢：采用觸摸屏＋PLC控制系統，全自動控制試驗。?極性自動切換?觸摸屏與PLC采用多模式光纖通訊?示波器與電腦采用以太網通訊?設備整體H式結構?設備整體配有剛帶接地或電磁鐵接地系統 300kV/15kJ沖擊電壓發生器

現貨價格珠海性價比高

珠海雷電沖擊發生器 控制區主界面總共有5個按鈕，分別為“準備 “試驗開始”、“手動觸發”、“故障復位” 試驗參數”，其功能分別為：?準備： 開始試驗前，先設置試驗參數，檢查硬件回路，確定無誤后，按下備妥按鈕，表示準備完成。?試驗開始：系統處于停止?fàn)顟B(tài)時，顯示“開始試驗”，當試驗開始后，顯示為“停止試驗”，按下可以停止正在進行的試驗。?手動觸發：手動觸發點火脈沖。?試驗參數：設置試驗常用參數，包括實驗流程，測試位置，系統設置等。?故障復位：當系統出現故障時，點擊后可以復位系統故障。5.3.試驗參數設置：在測試主頁面點擊【試驗參數】按鈕，進入實驗參數設置界面（圖7-3），可根據試驗要求設置測試流程，由系統自動進行測試。圖7-3 試驗參數設置5.3.1.沖擊試驗設置：?設定充電電壓：設置電容器的預期充電電壓，單位為kV（千伏）?？稍O(shè)置的充電電壓為0.5kV，額定充電電壓為100kV，不得超過100kV，設置精度為一位小數點（即100V）。不同波形電壓不同。?設定放電間隔：設置每次沖擊的間隔時間，單位秒（S）。?設定沖擊次數：在當前的極性下，總共自動沖擊的次數。?極性切換：單擊正極性按鈕，系統會切換到正極性，負極性是一樣操作方式。?完成設置：點擊觸摸按鈕【確認】，系統自動設置相關動作，并進入預備測試模式，保存設置參數，下次啟動頁面顯示為本次設置的參數。

<珠海>天正華意電氣設備有限公司 <珠海>天正華意電氣設備有限公司

珠海雷電沖擊發生器自動測控系統本套設備采用具有世界先進水平的計算機測控一體化系統將控制和測量功能組合在一起?？刂葡到y(tǒng)采用了日本三菱公司的PLC可編程控制器，使控制系統實現了小型化、智能化及高可靠性。屏幕采用10”觸摸屏。控制部分和本體的信號傳輸采用光纖傳輸，具有雙向信號處理功能，從而提高了控制系統的可靠性?？刂葡到y(tǒng)中關鍵的元器件及部件全部選用進口件，如：PLC可編程控制器采用日本三菱公司、示波器采用美國泰克公司等。測量系統具有波形顯示、分析、成圖和打印等功能。可以按照高壓試驗的習慣設定測量參數從而自動整定好數字示波器?？勺詣佑嬎愀鱾€波形參數，所采用的計算方法按照GB/T16896.1-1997及IEC1083標準的規定?？刂茰y量系統采用了先進的抗干擾技術，在高電壓、強電場的環境下運行，系統測量準確、控制、可靠?？刂葡到y(tǒng)技術說明如下:控制系統的主要目的是控制沖擊電壓發生器操作，完成正常的充放電過程，所有運行參數均可通過觸摸屏的操作來完成，并對設備運行參數進行實時監控。系統控制方式為手動或自動自動控制方式能按規定的程序進行沖擊電壓試驗，在界面顯示發生器狀態(接地/不接地充電速度充電電壓球距等)。

珠海雷電沖擊發生器200kV沖擊電壓發生器成套試驗設備技術方案一、適用范圍本發生器適用于35KV及以下空氣間隙、電抗器開關、絕緣子串、套管、電力變壓器和互感器等試品進行標準雷電沖擊電壓全波試驗。二、一般使用條件海拔高度：1000m環境溫度：-5℃～＋40℃相對濕度：90％日溫差：25℃使用環境：戶內無導電塵埃無火災及爆炸危險不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波波形畸變率85％（空載300PF時大于90％）；沖擊電壓波形參數及其偏差均符合有關GB311及GB16927標準的要求。7、輸出電壓大于10％標稱電壓8、使用持續時間:在70％額定電壓以上，每120秒充放電一次可連續運行，在70％額定電壓以下，每60秒充放電一次可連續運行。

<珠海>天正華意電氣設備有限公司 現貨價格珠海性價比高

珠海雷電沖擊發生器沖擊數字采集測量系統軟件有如下功能和特點：?軟件根據不同的操作打開不同的窗口，操作簡單；?簡潔的自動設置示波器的功能，為普通用戶提供了方便；?可獲取并保存高壓沖擊試驗（以及其他類似試驗）中的各種瞬態波形，并可在波形顯示窗口中隨意壓縮、展開、移動波形；?可測量雷電全波、雷電截波、陡波、操作波、變壓器類操作波、防雷器件殘壓波、沖擊電流方波、沖擊電流指數波以及變壓器示傷波形等各種波形中的主要參數，如峰值電壓/電流、波頭時間、波尾時間、截斷時間、上升/下降時間、10％(或90％)脈沖寬度、反峰系數等等，并通過IEC1083-2的考核；?波形成圖功能可將當前波形顯示窗口內顯示的波形制成jpg格式的圖形文件；?雙時基功能；?極性自動切換功能；?波形的注釋功能可在波形的數據和圖形中插入用戶對該波形的注釋。?試驗記錄功能可在用戶保存波形的同時自動生成試驗記錄。?軟件的打印功能可直接將波形窗口中顯示的波形直接送至打印機打印。

<珠海>天正華意電氣設備有限公司

珠海雷電沖擊發生器沖擊數字采集測量系統軟件有如下功能和特點：?軟件根據不同的操作打開不同的窗口，操作簡單；?簡潔的自動設置示波器的功能，為普通用戶提供了方便；?可獲取并保存高壓沖擊試驗（以及其他類似試驗）中的各種瞬態波形，并可在波形顯示窗口中隨意壓縮、展開、移動波形；?可測量雷電全波、雷電截波、陡波、操作波、變壓器類操作波、防雷器件殘壓波、沖擊電流方波、沖擊電流指數波以及變壓器示傷波形等各種波形中的主要參數，如峰值電壓/電流、波頭時間、波尾時間、截斷時間、上升/下降時間、10％(或90％)脈沖寬度、反峰系數等等，并通過IEC1083-2的考核；?波形成圖功能可將當前波形顯示窗口內顯示的波形制成jpg格式的圖形文件；?雙時基功能；?極性自動切換功能；?波形的注釋功能可在波形的數據和圖形中插入用戶對該波形的注釋。?試驗記錄功能可在用戶保存波形的同時自動生成試驗記錄。?軟件的打印功能可直接將波形窗口中顯示的波形直接送至打印機打印。
