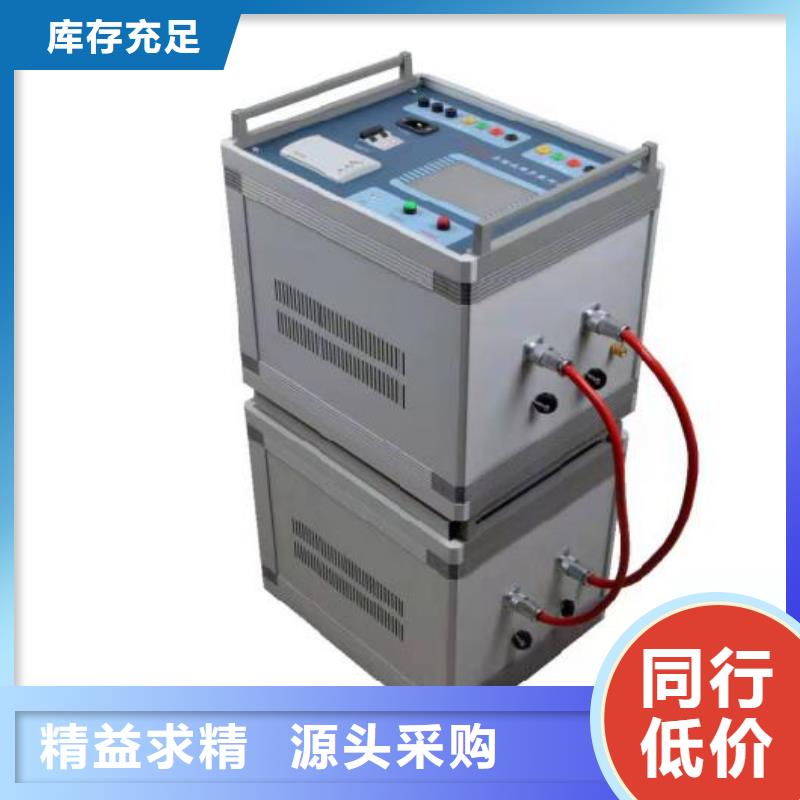

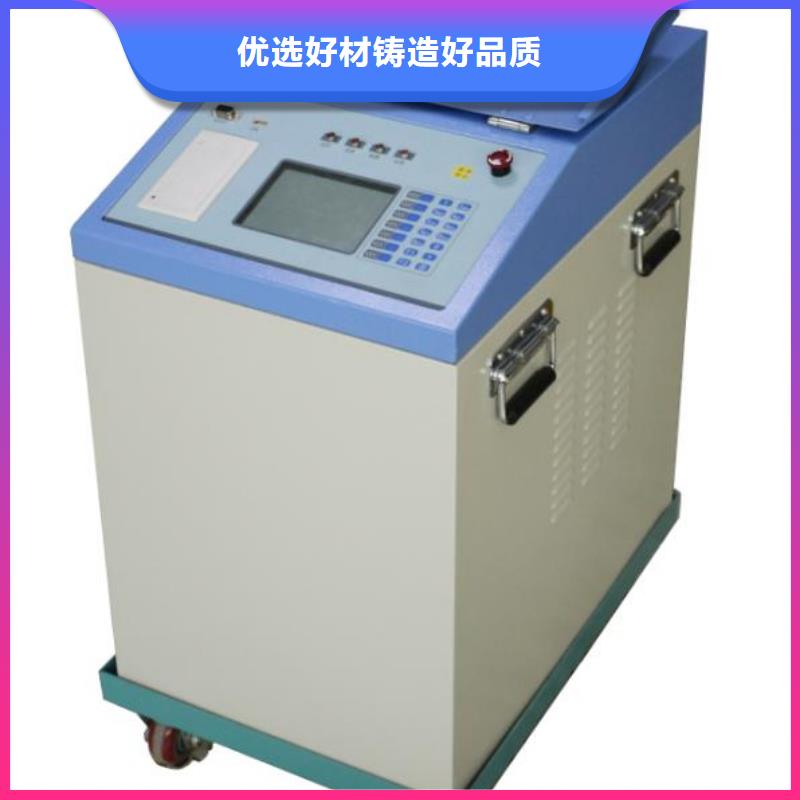

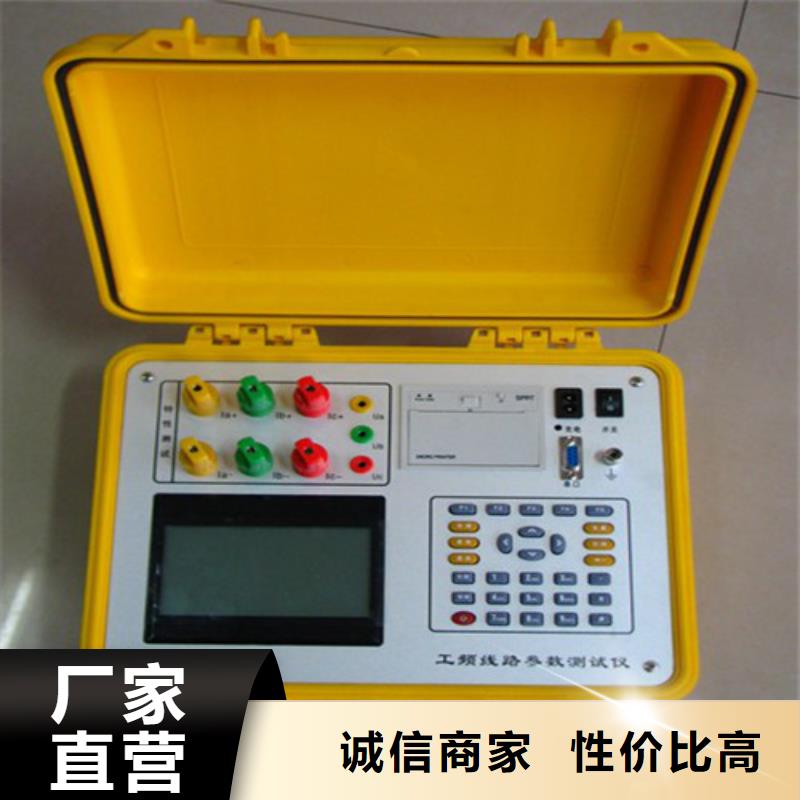

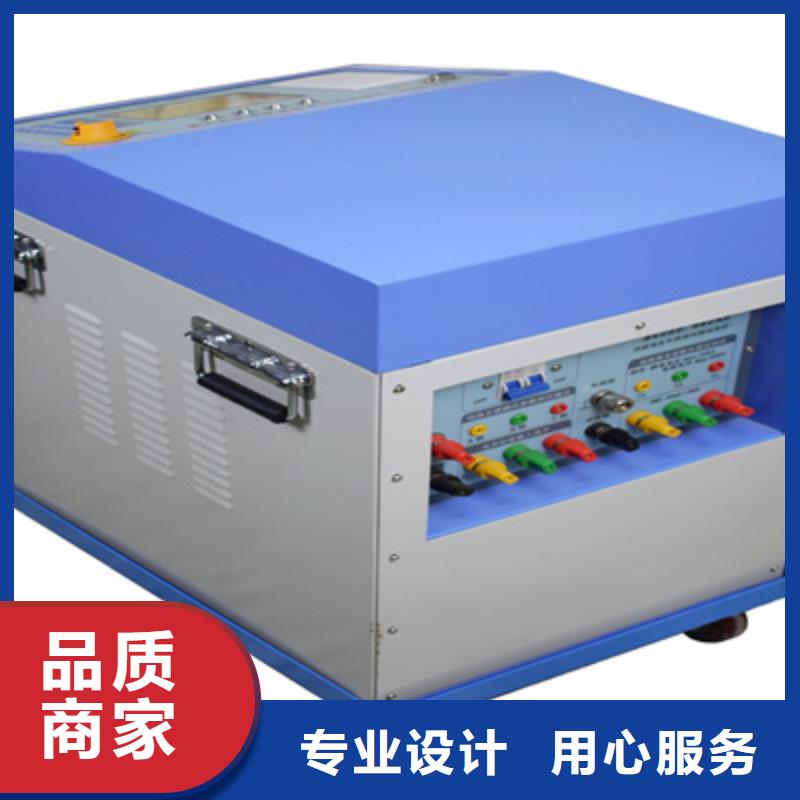

赤峰架空線路故障測試儀 三相線路兩回線路間零序互感測試接線示意，如圖（3）（圖3）測試兩條輸電線路間的零序互感時，先將兩條線路末端三相短路接地，線路Ⅰ首端三相引線并接在一起分別對應接入裝置電流端子，然后再將線路Ⅱ首端三相引線并接在一起分別對應接入裝置電壓端子，按照儀器顯示屏幕菜單提示要求，待預檢通過后，按測試鍵自動進行線路零序互感測試，測試結果為雙回線路間零序互感及三相線路的單相零序互感。8.5 三相兩回線路間零序耦合測試接線示意，如圖（4）（圖4）測試兩條輸電線路間的零序耦合參數時，先將線路Ⅰ首端三相引線并接在一起分別對應接入裝置零序耦合輸出端子，線路Ⅱ首端三相引線并接在一起分別對應接入裝置電流端子，通知對側將兩條線路末端三相懸空，按照儀器顯示屏幕菜單提示要求，待預檢通過后，按測試鍵自動進行線路零序耦合測試。8.6 二相線路工頻參數測試接線（略）二相線路測試接線與三相線路接線原理基本相同，本裝置定義使用A相、C相對應接入被測線路的二相（對直流線路分別對應正極導線、負極導線）即可，操作按照顯示屏幕菜單對應提示進行。9 測試裝置操作面板（圖5）說明： ① RS232通訊接口；② 熱敏打印機；③ 電源故障類型顯示燈（過壓、過流、短路、過熱）；④ 液晶顯示屏； ⑤ U盤數據導出接口；⑥ 電源緊急停止輸出按鍵；（0～9）數字設置鍵盤； ⑧ [《《《 ]顯示屏幕對應的功能操作熱鍵；10 測試裝置接線面板(圖6)說明：① 單相220V交流輸入端；工作電源總開關；③ 雙回線路零序耦合測試輸出端子； ④ 外殼地端子； ⑤ 電壓測量輸入（UA、UB、UC）插孔； ⑥ 測試電源輸出（A、B、C）插孔；⑦ 裝置試驗接地端子（Un電壓參考點）； ⑧ 外部輸入電流接線端子（裝置檢定時標準電源電流輸入）；

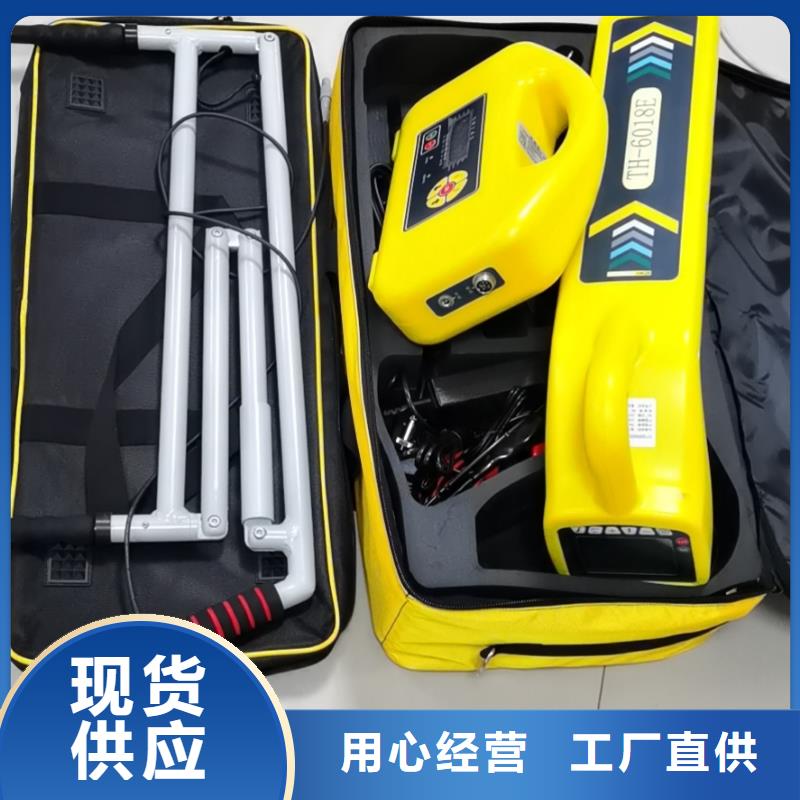

定制赤峰管線防腐測試儀

赤峰架空線路故障測試儀我國10～66kV配電網絕大多數都采用中性點非有效接地方式，又稱小電流接地系統。其優點是發生單相接地故障時，不需要立刻斷開故障線路，允許帶故障運行一到兩個小時。缺點是在發生單相接地故障時無法確認問題出在哪一條線路上，無法迅速找到故障點。由于這種故障引起的相電壓升高對系統的絕緣性能構成很大威脅，必須迅速查出故障線路并加以排除。接地故障的發生，嚴重影響了變電設備和配電網的、經濟運行。故障發生后，由于線長范圍廣，采用以往憑經驗、分段逐段推拉、逐級桿塔檢查等傳統方法進行排查，費時費力，停電范圍大，時間長，很難快速準確查到故障點。這種落后的尋找方法與當今電網自動化水平極不相適應。電力工作者對這一問題做出了長時間巨大的努力，但仍然沒有滿意的結果，因此成為困擾電力部門的重大技術難題。現有的接地故障定位儀多以交流法、交流直流混合方法等方式進行檢測，因此不能根本解決故障線路分布電容對檢測信號的影響。此類儀器普遍存在體積和重量較大，需要外接電源現場取電的問題突出，極大的限制了儀器的使用范圍和其便捷性。

<赤峰>天正華意電氣設備有限公司
定制赤峰管線防腐測試儀 <赤峰>天正華意電氣設備有限公司

赤峰架空線路故障測試儀故障定位7.1信號的輸出與檢測7.1.1首先將故障線路的開關斷開；測試地線用接地線與接地棒連接，接地棒接入大地網；信號輸出端子與高壓輸出測試線插頭端子連接，其另一端的線鼻子壓擰在接在絕緣掛線桿的蝴蝶母接線柱上，3根絕緣桿用短接線連接，再將掛線桿掛在故障線路上。7.1.2啟動主機發送信號，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。那么從線路始端到故障點的路徑上采用二分法的方式，在故障區域就能夠測量到與注入信號近似等值或是小于該值的信號，而非故障區域（包括非故障分支和故障點后）故障的電流消失；7.1.3采集器檢測信號：將采集器掛在待檢測線路上，采集器將會檢測來自主機發送的直流脈沖信號，并將檢測數據通過無線方式發送至接收器。檢測時請不要晃動采集器，以免增大檢測誤差。7.1.4接收器進入“故障檢測”界面，實時顯示被檢測線路信號波形、信號大小和故障位置。圖24 檢測線路接地故障示意圖7.2故障判定根據采集器發送回來的數據進行判斷。如果接收器“故障檢測”顯示故障位置為上游，說明故障在該位置靠近信號注入側；如果故障位置為下游，則故障點在該位置遠離信號注入側。通過接收器的檢測界面電流波形可以輔助判斷故障的類型：當檢測到不穩定的變化的信號時，此時多為閃絡接地；當檢測有穩定的周期性信號時，此時的故障多為過渡電阻接地。

赤峰架空線路故障測試儀近幾年來，隨著電網改造工程的實施，10kV配電線路由原來的“兩線一地”供電方式改造為中性點不接地的“三相三線”供電方式。10kV配電線路供電方式的改變，增強了配電線路的絕緣水平，降低了配電線路的跳閘率，提高了供電可靠性，減少了線路損耗。但采取新的供電方式在實際運行中，經常的發生單相接地故障，特別是在大風、暴雨、冰雹、雪等惡劣天氣情況下，接地故障頻繁發生，嚴重影響了變電設備和配電網的、經濟運行。故障發生后，由于線長范圍廣，采用以往憑經驗，分段逐段推拉，逐級桿塔檢查等傳統方法進行排查，費時費力，停電范圍大，時間長，很難快速準確查到故障點。本公司單相接地故障定位儀用于10kV故障線路停電后快速準確定位接地點，可以實現配網設備在出現故障的情況下的快速查找。減小線路檢修人員的勞動強度，省時省力，提高工作效率、供電可靠性和電力企業經濟效益。二、組成、工作原理及操作步驟農村的配網線路中更為接地十分常見，發生接地故障時，常用搖表和人工逐級登桿目測法來尋找接地故障點。我們知道，用搖表查線是要將線路反復多次切割后一段一段地搖，非常麻煩，且又非常很耗時，更何況搖表只能搖到2-3kV，對高阻接地或隱形接地故障是無能為力的；而人工逐級登桿目測法又要耗費大量的時間和大量的人力物力。

<赤峰>天正華意電氣設備有限公司 定制赤峰管線防腐測試儀
<赤峰>天正華意電氣設備有限公司

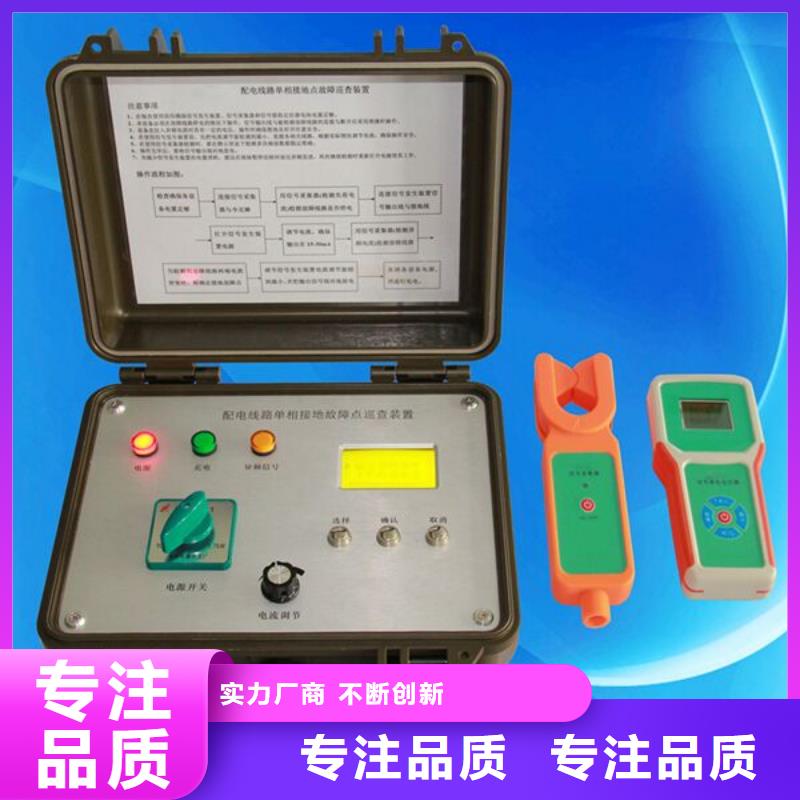

赤峰架空線路故障測試儀這種落后的尋線方法與當今電網高度自動化水平極不相適應。無數電力工作者為解決這一問題做出了長時間的巨大努力，但至今仍然沒有滿意的結果。因而成為困擾電力部門幾十年無法解決的一個重大技術難題。本公司利用了公司經合了國內直流接地故障定位技術、小電流接地故障定位等原理，發明了“S注入法”原理，并成功研發的“高壓恒流開路，交流信號自動跟蹤定位”技術，基于傅氏算法，開發《配電網線路單相接地故障定位儀》，在10kV（35kV）配網單相接地故障定位的作業方法上取得了重大突破。它解決了因長時間找不到接地故障點而不能及時恢復送電引起的的客戶投訴和因售電量減少造成的經濟效益問題；也解決了因人海戰術即人工逐級登桿查找接地故障而耗費大量人力物力的問題。使用該儀器就可以在極短的時間內找出接地故障點。儀器內置電池供電，一次可以工作6小時以上，重量小于8公斤，實用方便，從而很好的解決了上述問題，并使停電查線更為準確、快捷、方便、輕松，具有傳統方法所無可比似的優越性。2.1設備組成單相接地故障點巡查裝置是由信號發生裝置、信號采集器、信號接收定位器三部分組成。（1）信號發生裝置：在故障線路停電狀態下，該裝置向10kV故障線路注入檢測信號，用以檢測接地故障。（2）信號采集器：為手持可移動測量裝置，檢測異頻電流信號用于定位單相接地點。在線路正常運行時，可實時檢測線路負荷電流。（3）信號接收定位器： 用于接收并顯示信號采集器發送異頻電流、負荷電流和鉗表電壓及本機電壓等測量數據，確定故障點方向及位置。

定制赤峰管線防腐測試儀

赤峰架空線路故障測試儀使用方法4.1 信號發生裝置4.1.1界面說明：打開機殼后見下面板分布圖檔位開關處分三檔，“搖表信號”，“關機”“異頻信號”。初始為“關機”檔位（即設備電源關閉）.4.1.2檔位開關打到異頻信號后，顯示主界面如下包括“異頻信號”和“本機電池電壓”，按下確定鍵輸出異頻信號。“輸出異頻信號”即往線路注入異頻信號。“本機電池電壓”帶有電池標號和數字顯示。即檢測本機鋰電池電壓，電池充滿電壓為24V(充電器指示燈變為綠燈)當電壓低于20V時，會報警，界面顯示“電池電壓過低，請充電！”，充電時，插上充電器，面板充電指示燈亮，表示充電正常。4.1.3搖表信號 檔位開關打到搖表信號后，顯示主界面如下包括“搖表信號”和“本機電池電壓”，按下確定鍵輸出搖表信號，測試絕緣電阻，10s后顯示測試數據，界面提示測試結束.4.1.4接線說明信號輸出：將異頻信號輸出線（紅色）一端接入本端口，另一端接入掛鉤拉閘桿下端，確保接線良好可靠。大地：將接地線（黑色）一端接入本端口，另一端接入現場接地柱上，確保接地良好可靠（使用時必須先接好大地）。充電接口：專用24V充電器接口。4.2 信號采集器撥動電源開關開關機，指示燈閃爍，即開啟本機，將本采集器旋進絕緣令克棒。4.3 信號接收定位器4.3.1打開頂部的電源開關，開機正常后直接進入主菜單界面。4.3.2?自動接收異頻電流鉗表電壓與本機電壓。4.3.3?當無線通訊失敗時，顯示“通訊失敗”，多臺接收機地址錯誤時，顯示“通訊地址錯誤”；當鉗表欠壓或本機欠壓時，會顯示“鉗表欠壓”或 “本機欠壓”

<赤峰>天正華意電氣設備有限公司 定制赤峰管線防腐測試儀

赤峰架空線路故障測試儀 絕緣桿的長時耐受電壓不得低于運行線路的額定電壓；拉合接地刀閘時，必須穿戴合格的絕緣靴和絕緣手套。5.3 測試線路參數前應保證被測線路首末兩端通訊暢通、清晰且應有后備通訊手段。5.4 測試前，凡需接地的，必須先確認已接地良好 如儀器外殼試驗電源和被試線路的中性點等。凡屬工作接地 如測零序阻抗時的中性點接地的阻抗應小到不影響測試精度的要求。5.5 測取有相鄰并行或交叉跨越較多，特別是有更高電壓線路相鄰或交叉、平行線路的工頻參數時必須先測靜電感應電壓、電磁感應電壓、接地電流后，以評估線路參數測試裝置可否滿足測試條件。注意:靜電感應電壓幅值的大小主要是由于同塔并架或平行的運行線路與被測線路單位長度因線路間耦合電容和對地電容二者分壓比決定。線路工頻感應電流主要是由于同塔并架或平行的運行線路產生的零序電流通過電磁場作用與被測線路的互感抗XH感應過來的，會隨運行線路上的零序電流變大而變大的。5.6 測試時必須作到：1) 全線路無其他工作；2) 線路兩側開關及刀閘確保均在斷開位置，且無工作；5.7 現場測試應在天氣良好的情況下進行，不得在雷雨天進行，也不宜在風、雪天進行；5.8 影響線路參數測試準確性的四個因素：1) 當測量較短的線路(如1km以內)的阻抗參數(Z1、Z0)時測試應采用四端法測量，即接入線路首端的電壓引線和電流引線應分別接入測試裝置。2) 測取較長(100km以上)線路的阻抗(或電容)參數時 采用單端測量法，也可采用雙端測量法在線路首末兩端同時讀取電流(或電壓)取首末兩端的平均值供計算用。

<赤峰>天正華意電氣設備有限公司 定制赤峰管線防腐測試儀

赤峰架空線路故障測試儀同時，儀器的操作較為復雜，對使用人員的有較高的專業技術要求，也給使用人員帶來困擾。為解決這些問題，我公司結合國內外接地故障定位技術以及多年的實踐經驗，開發出適合國內電網特點的架空線路接地故障定位儀。該儀器是目前國內體積小、重量輕輕（僅4.5kg），同時也是國內首臺超低頻率（0.5Hz）高壓恒流接地故障檢測定位儀。該儀器結合我公司獨有的高速數據采樣技術以及先進的軟件算法，有效的解決了故障線路分布電容對信號的影響。一臺主機能夠配合一組或多組采集接收器進行故障檢測的獨特設計，更加提高了查找故障點的速度，提高了工作效率。解決了因長時間找不到接地故障點而不能及時恢復送電，引起客戶投訴和因售電量減少帶來的經濟效益問題。也解決了因人海戰術和人工逐級登桿查找接地故障，而耗費大量人力物力等問題。儀器內置大容量鋰電池供電，滿負荷連續工作時間可達4小時。操作簡單、接線方便，主機、采集器和接收器總質量不足5Kg，非常適合野外作業。簡單實用的人機界面實時顯示故障信息，線路狀況一目了然，同時能夠自動識別故障上下游，對快速查找故障點提供了有力的數據依據，大大降低了對檢測人員專業要求。

赤峰架空線路故障測試儀 線路參數測試工作的步驟6.1 準備工作1) 編制參數測試方案，應歷經：收集相關資料信息，現場踏勘 ，編寫，審核，審定，批準等步驟。2) 落實相關人員，各相關人員應熟悉線路參數的測試方案。3) 備齊備好：測試設備、測試電源、測試用線、通訊工具、運輸工具。4) 安排被測線路停電計劃。6.2 現場試驗工作順序1) 完成被測線路的停電操作和措施；2) 許可工作的手續；3) 依次應先進行以下試驗：a、在線路首端測試靜電感應電壓，線路兩端均不接地，本測試裝置已配置高內阻三相靜電感應電壓測試絕緣棒，可三相同時測取；b、線路末端接地時，在線路首端測試線路的電磁感應電壓，操作本裝置可直接完成三相同時測取；c、選擇裝置測試感應接地電流，操作線路遠端接地測取電磁感應（干擾）電流，遠端不接地測取電容（干擾）電流。4） 核對相別（新建、改建線路應作）。注意：①當被測線路靜電感應電壓超過1000V及以上時，不可使用普通的絕緣電阻表測試線路絕緣電阻，否則容易燒毀儀器，需采用具有抗感應電壓的高壓絕緣電阻測試儀完成線路絕緣測試及核對相序建議選用我公司抗干擾線纜絕緣電阻測試儀。②當被測線路末端接地后，由首端測量到的電磁感應電壓超過10V時，也不可使用直流電橋或直流電阻測試儀測試線路直流電阻，否則容易損毀儀器，需采用抗交流工頻干擾的線纜直阻儀測試，建議選用我公司抗干擾的線纜直阻儀。

<赤峰>天正華意電氣設備有限公司 定制赤峰管線防腐測試儀

赤峰架空線路故障測試儀 測試線路工頻參數步驟及工作順序測試裝置的測試接線和拆線操作請按照下述步驟進行：1）將被測試線路的引下線可靠接地；2）將測試裝置試驗接地和外殼接地可靠接入大地；3）將測試裝置的對應接線端子與被測試線路的引下測試線對應連接；4）開始測試前先打開線路首端外部接地，再根據試驗內容要求，通知線路末端分別接地或懸空進行相應參數測試；5）所有測試完成后，將線路首端通過接地刀閘或人工接地線可靠接地；6）拆除裝置測試線，后拆除裝置試驗接地和外殼接地；7）恢復線路測試前的狀態；8）結束試驗工作手續并匯報相關上級；9）完成測試報告。注意：架空線路雙回線路間的零序互感及耦合電容的測試，在同塔并架或平行段長度大于其中任一條線路總長度的20％以上時，應進行測試。純電纜線路的主芯線與內外護套的互感測試，因電纜敷設長度緣故對于外護套未進行完全換位且一端接入過壓保護器的電纜線路，建議在裝有過壓保護器側進行互感測試，完全換位的不必進行。并且對純電纜線路的正序、零序阻抗測試時，因集膚效應和趨表效應影響，建議所施加的試驗電流不小于20A為宜。純電纜線路的正序電容等同于零序電容。7 輸電線路工頻參數測試報告的內容及要求7.1 線路（屬性）原始資料: 線路產權所屬單位、線路名稱、線路總長度、導線型號與分裂根數、三相排列方式、相間平均距離、地線及耦合地線排列接地方式；輸電線路若為電纜線路則應有外屏蔽及鎧裝的接地方式，當保護有要求時應對電纜外護層按照線路參數測試方法要求測試相關參數。7.2 線路測試內容：各相靜電感應電壓、電磁感應電壓、接地電流、絕緣電阻直流電阻、工頻阻抗及電容等參數測試結果；7.3 測試時的氣象及溫度、測試日期、時間、測試儀器、試驗人員、審核人員、批準人員、試驗結論。

<赤峰>天正華意電氣設備有限公司 定制赤峰管線防腐測試儀

赤峰架空線路故障測試儀施加恒流信號使故障重現，故障電阻發生變化儀器將自動調節保持電流恒定，為故障檢測提供了可靠的信號保證。3.6整套儀器設計小巧，操作簡單，自動化程度高，減少了人工參與判斷引起的誤判，提高了故障檢測的準確性，大大了工作效率：?主機體積小整機質量僅4.5kg，采集器和接收器總共不足0.5kg，其便捷性可見一斑。?主機采用簡潔的三按鍵設計可完成其所有操作，輸出信號為全自動方式，不需要人為參與調節，儀器自動檢測線路狀態、信號狀態等各種信息。?主機具備初始診斷能力，可以對線路狀態進行預診斷，減少不必要的檢測。?采集器接收器能夠自動識別故障信號方向，實時顯示故障信號波形，并快速提示檢測人員故障狀態，無需人工參與減少誤判，極大的提高了檢測的準確性和快速性。3.7全套設備采用內置大容量鋰電池（可車載充電）和普通干電池供電：?無需另外提供電源，在滿電情況下，主機滿負荷運行可持續工作達4小時，采集器接收器可持續工作達6小時以上。極大的提高了儀器的便攜性與野外作業實用性。3.8信號主機可配置一組或是多組采集接收器同時作業，從而進一步提高查找速度。3.9信號主機可以使用接收器對其遙控、遙測操作，更加有效的保證使用人員的和操作的便利性。3.10采集器沒有夾持方向要求，方便用戶使用。3.11采集器采用高靈敏度傳感器，開機自動檢測信號，無信號自動關機，體積小、重量輕方便掛接。3.12采集器和接收器采用無線技術傳輸數據，其有效通訊距離可達50m。3.13接收器實時接收采集器數據，自動顯示當前故障電流值、故障上下游方向、信號波形等數據，發生故障自動提示功能，檢測人員對線路狀態一目了然。3.14接收器能夠記錄多達140條的故障檢測信息，方便檢測人員查找故障狀態。3.15主機采用4.3寸大屏幕高分辨率彩色液晶、接收器采用2.4寸高分辨率彩色液晶，顯示更清晰、內容更豐富，強光下顯示效果好于單色液晶屏。
