吉安數字式局部放電巡檢儀在線報價

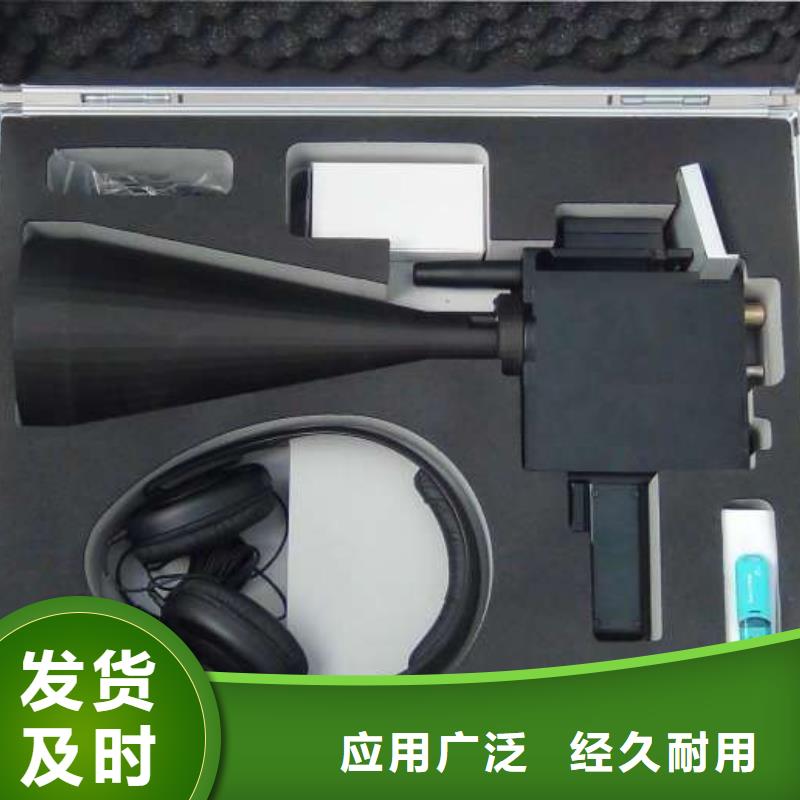

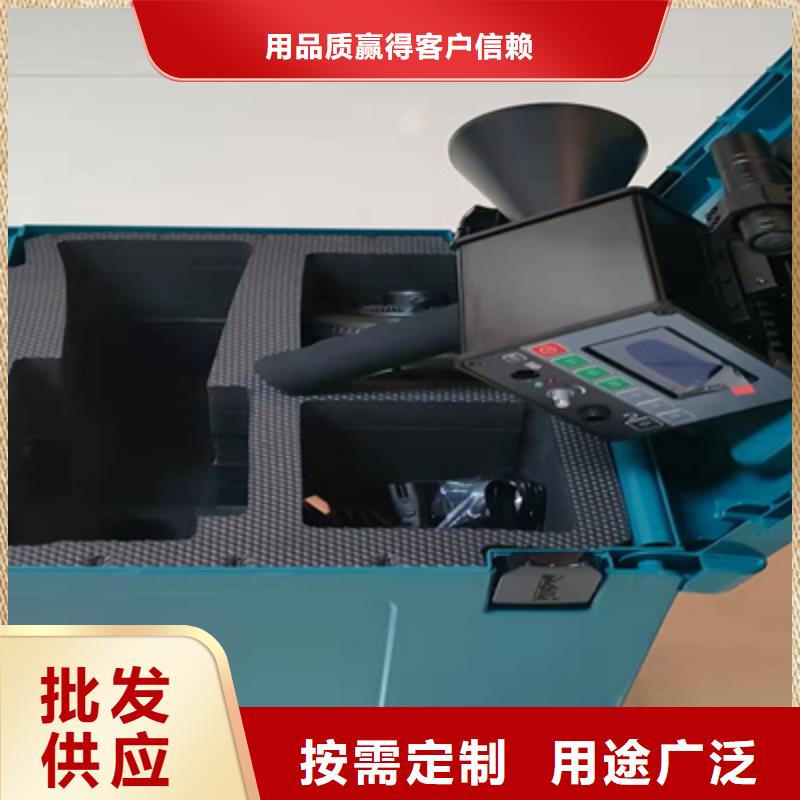

吉安手持式超聲波局部放電檢測儀?相位模式由于局部放電信號的產生與工頻電場具有相關性，因此可以將工頻電壓作為參考量，通過觀察被測信號的發生相位是否具有聚集效應來判斷局部放電是否因設備內部放電引起的。圖5-14US相位模式圖說明橫軸為角度（0～360°），縱軸為信號幅值（mV）。?脈沖模式微粒每碰撞殼體一次，就發射一個寬帶瞬態聲脈沖，它在殼體內來回傳播。這種顆粒的聲信號是顆粒端部的局部放電和顆粒碰撞殼體的混合信號。脈沖模式可記錄微粒每次碰撞殼體時的時間和產生的脈沖幅值，并以飛行圖的形式顯示出來。圖5-15US脈沖模式圖說明橫軸為周期，縱軸為信號幅值（mV）。?US—監測模式監測模式是保證GIS長期可靠運行的有效手段。通過對30個周期內設備狀態的實時監測，和對一定時間段內設備運行狀態的查看，可及時準確的發現問題。圖5-16US監測模式圖表5-5操作指示表當前狀態操作按鍵說明運行停止F1停止測量運行設置F4設置試驗以及通道項目停止運行F1開始測量停止保存數據F2保存監測數據信息停止設置F4設置試驗以及通道項目停止保存背景確認將當前測量數值保存為背景值

<吉安>天正華意電氣設備有限公司

吉安手持式超聲波局部放電檢測儀進入系統主界面后，按【設置】鍵進入設置界面，按或鍵選擇要修改的項目，選中項目后按或鍵對選中的項目進行修改。其中特殊項：設備名稱、任務編號和日期時間，對其進行修改時需按下述步驟：首先按或鍵選擇要修改的項目；然后按或鍵選擇要修改的具體位置，待修改位置光標閃爍后，按或鍵對該位置的值進行修改，修改完畢后按或鍵調整光標到?jīng)]有閃爍區域，按或鍵選擇要修改的其他項目。圖5-4特殊項更改光標位置示意圖系統設置?文件名稱—設置數據存儲文件的名稱，以及文件當前狀態。?設備名稱—設置被檢測設備的編號。?任務編號—設置試驗任務編號。?測量方式—設置當前選擇的測量方式：UHF，US。?同步方式—設置當前選擇的同步方式：內同步、外同步、光同步。內同步：系統采用內部50Hz同步信號。外同步：采用試驗電源同步。光同步：在室內或其他無陽光直射地點檢測時，需打開白熾燈，可將同步方式改為光同步。?按鍵聲音—設置按鍵聲音開、關情況。?日期時間—設置系統日期時間。?圖片存儲位置—設置當前圖片存儲路徑，可存儲在SD卡內，或通過USB口存儲到終端設備。?音量—設置耳機音量大小。圖5-5系統設置圖?UHF設置?預警值（黃色）—設置黃色“交通燈”門限值（默認值-60dBmW）。?報警值（紅色）—設置紅色“交通燈”門限值（默認值-30dBmW）。?測量模式—設置UHF測量模式，包含監測模式、巡檢模式。?周波數—設置波形模式下單次處理的周波數量。?統計時長—設置統計模式的統計時間。?背景閾值—根據現場實際情況設置慮除閾值。?濾波方式—設置當前的濾波方式：高通，低通，直通

吉安數字式局部放電巡檢儀在線報價

吉安手持式超聲波局部放電檢測儀 引用標準?局部放電測量GB/T 7354?電力設備局部放電現場測量導則 DL/T 417?高電壓試驗技術 部分：一般試驗要求 GB/T 16927.1?高電壓試驗技術 第二部分：測量系統 GB/T 16927.2?高電壓試驗技術 第三部分: 現場試驗的定義及要求 GB/T 16927.33. 檢測原理3.1特高頻(UHF)法檢測原理電力設備絕緣體中絕緣強度和擊穿場強都很高，當局部放電在很小的范圍內發生時，擊穿過程很快，將產生很陡的脈沖電流，其上升時間小于1ns，并激發頻率高達數GHz 的電磁波。局部放電檢測特高頻（UHF）法基本原理是通過UHF 傳感器對電力設備中局部放電時產生的超高頻電磁波（300MHz ≤ f ≤ 3GHz ）信號進行檢測，從而獲得局部放電的相關信息，實現局部放電監測。根據現場設備情況的不同，可以采用內置式超高頻傳感器和外置式超高頻傳感器。如圖4-1所示為特高頻檢測法基本原理示意圖。由于現場的電暈干擾主要集中300MHz 頻段以下，因此UHF 法能有效地避開現場的電暈等干擾，具有較高的靈敏度和抗干擾能力，可實現局部放電帶電檢測、定位以及缺陷類型識別等優點。

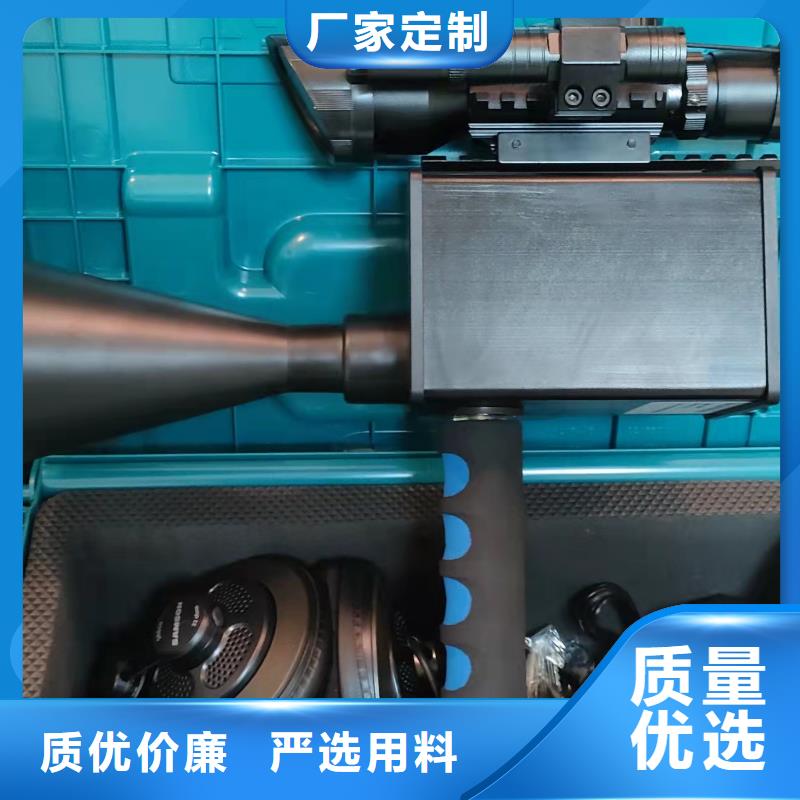

吉安手持式超聲波局部放電檢測儀?相位模式由于局部放電信號的產生與工頻電場具有相關性，因此可以將工頻電壓作為參考量，通過觀察被測信號的發生相位是否具有聚集效應來判斷局部放電是否因設備內部放電引起的。圖5-14US相位模式圖說明橫軸為角度（0～360°），縱軸為信號幅值（mV）。?脈沖模式微粒每碰撞殼體一次，就發射一個寬帶瞬態聲脈沖，它在殼體內來回傳播。這種顆粒的聲信號是顆粒端部的局部放電和顆粒碰撞殼體的混合信號。脈沖模式可記錄微粒每次碰撞殼體時的時間和產生的脈沖幅值，并以飛行圖的形式顯示出來。圖5-15US脈沖模式圖說明橫軸為周期，縱軸為信號幅值（mV）。?US—監測模式監測模式是保證GIS長期可靠運行的有效手段。通過對30個周期內設備狀態的實時監測，和對一定時間段內設備運行狀態的查看，可及時準確的發現問題。圖5-16US監測模式圖表5-5操作指示表當前狀態操作按鍵說明運行停止F1停止測量運行設置F4設置試驗以及通道項目停止運行F1開始測量停止保存數據F2保存監測數據信息停止設置F4設置試驗以及通道項目停止保存背景確認將當前測量數值保存為背景值

<吉安>天正華意電氣設備有限公司
<吉安>天正華意電氣設備有限公司 吉安數字式局部放電巡檢儀在線報價

吉安手持式超聲波局部放電檢測儀測量注意事項主機開啟后，確保TEV傳感器處在離開金屬體的自由空間中，否則會影響自檢。選擇TEV模式。為了進行測量，應該使TEV傳感器垂平行與在其上面要進行測量的金屬體接觸。如果儀器處在連續測量模式，則應該立即顯示讀數，但是一旦TEV傳感器從金屬體上拆下后讀數就不再在顯示屏上繼續顯示。如果是在單次測量模式，則一旦按下按鈕，在這種模式下，讀數會保留顯示在顯示屏上。如需要確保一致性，可以重復測量幾次。對于開關柜的測量是在每一個面板的每一個部件如電纜盒、電流互感器室、母排室、斷路器以及電壓互感器等的中心位置進行的。斷路器以及其它中高壓開關儀器的位置都要記錄下來，因為如果這些儀器處于斷開的位置，則某些部件就不會帶電，因此這些部件上不會測到讀數。記錄每一個位置上的組讀數。但是如果測到的幅值比背景干擾水平高出10dB，本身幅值大于20dB時，應該連續記錄三組以上讀數。6、保存使用手持式局放測試儀進行檢測，若想保存當前檢測到的放電信號時，需準備一個U盤進行存儲圖形。保存圖片：單擊”SAVE/RECALL”，打卡保存/調出菜單欄，單擊“圖片”對應的F5按鍵進行存儲，此時的放電信號將被存儲到U盤。檢測結束后，將U盤插入電腦，可將檢測時存儲的放電信號波形打開。

<吉安>天正華意電氣設備有限公司 吉安數字式局部放電巡檢儀在線報價

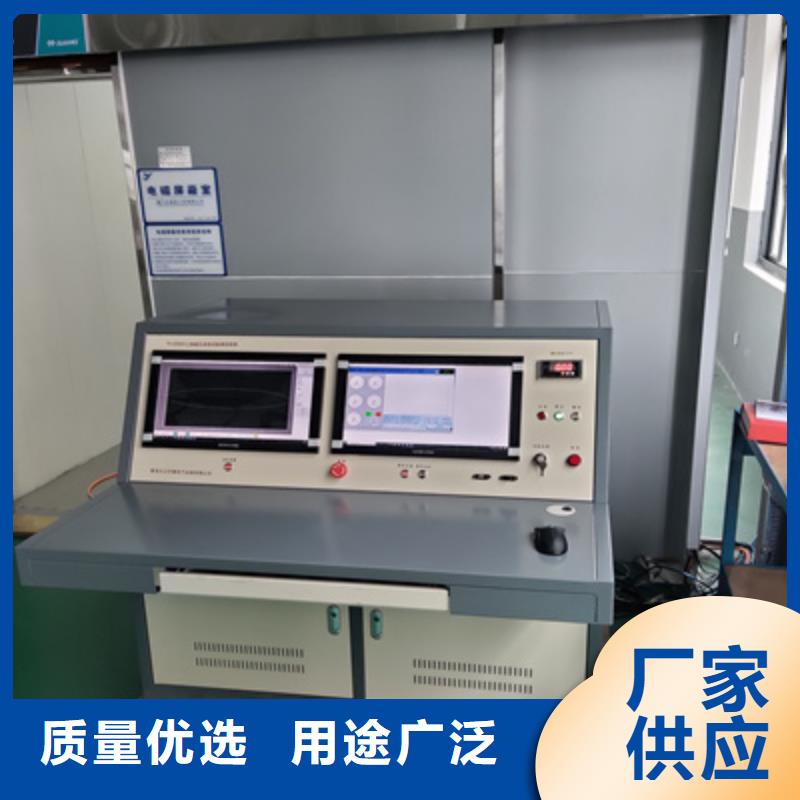

吉安手持式超聲波局部放電檢測儀1. 產品概述GIS以結構緊湊、可靠性高等優點已成為超、特高壓電力系統中的主流設備。隨著GIS的廣泛應用，GIS設備運行可靠性引起了國際社會和電力部門的普遍關注。從近40年運行經驗來看，絕緣故障始終是影響GIS可靠性的重要原因之一，局部放電是導致GIS設備絕緣劣化直至閃絡故障發生的主要表現形式。GIS內部一旦出現絕緣故障，極易造成設備故障，將破壞電力系統正常運行，給國民經濟和社會正常秩序造成不良影響。因此，實現對GIS局部放電在線檢測意義重大。TH-9029UHF局部放電巡檢儀是我公司總結多年局部放電測量經驗，采用特高頻(UHF)測量和超聲波(US)測量兩種新興技術設計的數字化局部放電帶電檢測專用儀器。本系統采用現代電子和計算機綜合技術，實現信號放大、濾波、數據采集、數據處理、局部放電參數計算，圖譜繪制，試驗報告自動生成，從而完成局部放電的智能化測量與分析。本設備采用手持式設計、Wince系統開發；設備輕巧、攜帶方便、測量快速、便于現場使用；界面友好、操作簡單、刷新速率高；功能完善、抗干擾能力強、測量準確。本儀器在檢測過程中對待檢測電力設備沒有任何損害，且對設備的運行沒有任何影響。根據UHF和US方法的多種檢測模式得到的圖譜對檢測電力設備絕緣缺陷或隱患進行診斷分析，可清楚的判斷該電力設備的運行狀態。

<吉安>天正華意電氣設備有限公司 吉安數字式局部放電巡檢儀在線報價

吉安手持式超聲波局部放電檢測儀采用標準本手持式局放測試儀（TH-9003）的設計采用以下標準：GB/T 7354-2003局部放電測量；GB 4793.1-2007 測量、控制和實驗室用電氣設備的要求 第1部分：通用要求；GB/T 2423.8-1995 電工電子產品基本環境試驗規程；GB 2900電工名詞術語；GB/T 16927 高電壓試驗技術；DL/T 356-2010局部放電測量儀校準規范；DL/T 417-2006電力設備局部放電現場測量導則；IEC1000電磁兼容性。二、操作注意1、使用儀器之前，請仔細閱讀本使用說明書。2、在試驗過程中，不同的傳感器測量時，應在“參數設置”項中正確設置參數，以確保測量準確。3、檢測過程中若需更換傳感器檢測，需將“輸出電壓”關閉。4、在儀器使用過程中，設備需輕拿輕放，避免磕碰。5、實驗完畢后，請及時關閉電源并對主機進行充電。三、概 述TH-9003手持式局放測試儀是我公司技術人員根據多年局放檢測經驗，適用于對高壓設備局部放電在線檢測及定位。該系統配備復合式TEV傳感器、超高頻傳感器、高頻電流互感器及高靈敏度超聲波傳感器來采集高壓設備內部局部放電信號。系統采用多級檢波降頻技術來降低放電信號的頻率，同時采用高速AD轉換電路完成信號的數字化，并通過數字信號處理、自適應濾波等干擾信號處理方式保證了檢測數據的可靠性。通過采集不同高壓設備內部局部放電產生的不同信號可對設備的運行狀態進行快速帶電檢測。該儀器可在設備運行狀態下進行安裝檢測，對設備的正常運行沒有任何影響，便于工作人員及時對開關柜的運行狀態進行評估，大大提高設備運行的可靠性、性和有效性。TH-9003手持式局放測試儀由測試儀主機、專用局部放電檢測軟件、復合式TEV傳感器、超聲波傳感器、高頻電流互感器、超高頻傳感器以及連接線組成。

<吉安>天正華意電氣設備有限公司

吉安手持式超聲波局部放電檢測儀尊敬的用戶：感謝您購買本公司TH-9029UHF局部放電巡檢儀。在您初次使用該產品前，請詳細閱讀使用說明書。該儀器用于探測中/高壓（MV/HV）設備中的局部放電源。如果沒有探測到放電，其并不意味著中高壓設備中無放電活動。放電源往往具有潛伏期，絕緣性能也可能會由于局部放電以外的其他原因而失效。如果檢測到與中高壓電力系統相連的設備中有相當大的放電，應立即通知對設備負責的相關單位。警告：?始終保持高壓部分與儀器、探頭和操作人員之間的距離。 ?嚴格遵守當?shù)匾?guī)則。 ?附近有雷暴天氣時，不得進行測量。 ?不得在爆炸環境中操作儀器或附件。 ?使用產品時，請按說明書規范操作。?儀器電池報警后請關機充電。?未經允許，請勿開啟儀器，這會影響產品的保修。自行拆卸廠方概不負責。?存放保管本儀器時，應注意環境溫度和濕度，放在干燥通風的地方為宜，要防塵、防潮、防震、防酸堿及腐蝕氣體。?儀器運輸時應避免雨水浸蝕嚴防碰撞和墜落。本手冊內容沒有書面許可，任何部分都不許以任何（電子的或紙質的）形式、方法或以任何目的而進行傳播。

<吉安>天正華意電氣設備有限公司
吉安數字式局部放電巡檢儀在線報價

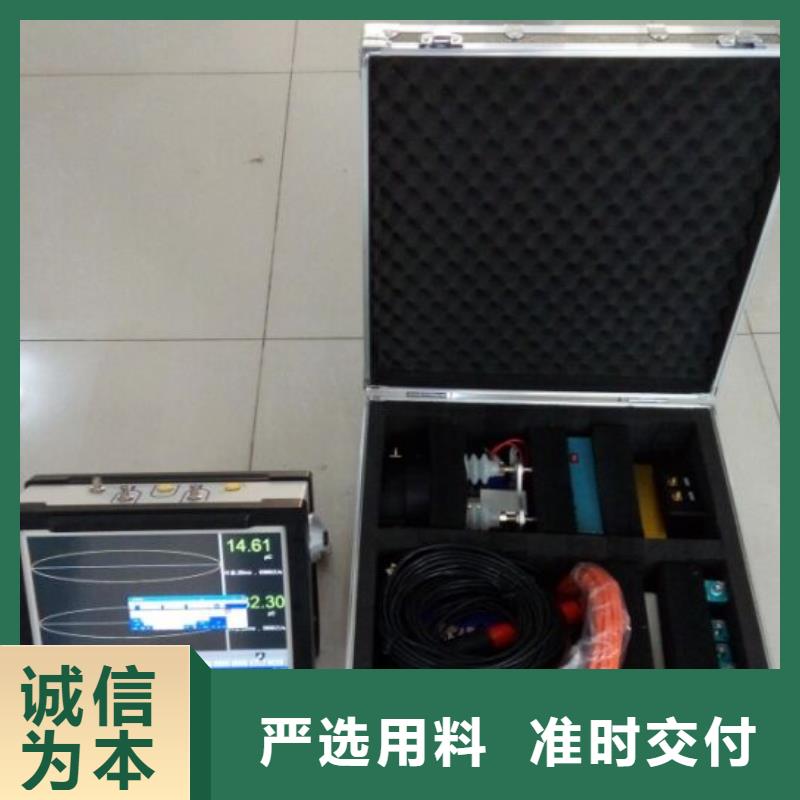

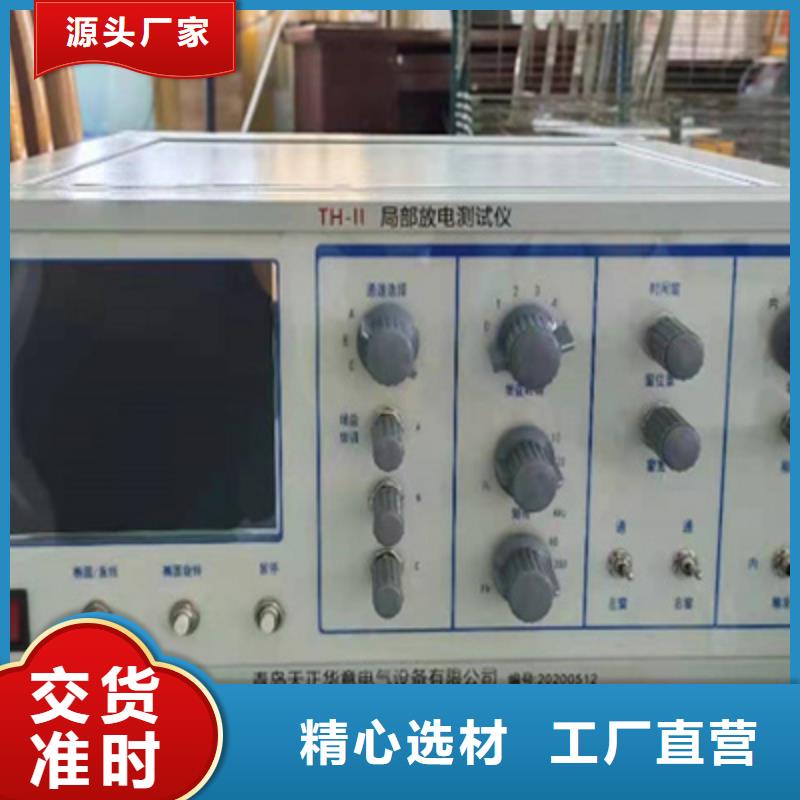

吉安手持式超聲波局部放電檢測儀便攜式局部放電綜合測試儀是我公司技術人員根據多年高壓電氣設備局放檢測經驗設計生產。適用于變壓器、GIS、開關柜、電纜、避雷器、互感器等高壓電氣設備的局放帶電巡檢。便攜式局部放電綜合測試儀由2通道便攜式巡檢測試儀主機、局放巡檢軟件、高頻電流互感器（開口圓形互感器）、超聲波傳感器、超高頻傳感器 、TEV傳感器、校準脈沖發生器、測試電纜組成。二、產品主要特點介紹 1、抗干擾能力較強，檢測數據準確利用數字濾波技術，可以有效地現場干擾，在強干擾環境下也能實現局部放電測量。2、高靈敏度的傳感器，能夠靈敏反映設備內部的局部放電狀態采用寬頻帶局部放電超高頻傳感器，檢測頻帶可覆蓋300MHz-1.5GHz（任意頻帶可選），可有效采集到 GIS設備內部的局部放電信號。超聲傳感器采用目前進的技術，實際應用驗證，可檢測到微弱的放電信號，確?？梢杂行z測到高壓設備內部的局部放電信號。復合式ＴＥＶ傳感器與開關柜柜體接觸部分采用介電常數良好的聚四氟乙烯材料，內置接收電極，與開關柜柜壁形成電容，可將柜內放電信號耦合到傳感器中進行信號處理，確?？梢杂行z測到開關柜內部的局部放電信號。高頻電流互感器采用有源零磁通設計原理，不僅能夠滿足mA電流信號的采集，而且具有很強的抗干擾能力。局部放電定位探測器能夠通過組合式傳感器檢測高壓電纜的局部放電信號，同時具備高頻電場、超聲波檢測方法，傳感器與主機間采用光纖連接，有效避免了現場各種電磁干擾對檢測數據的影響。同時保證人身。3、安裝簡單方便自吸附式超聲傳感器可直接吸附在高壓設備的外壁上，操作簡單而且。高頻電流互感器為圓形或矩形開口式設計，便于卡裝在不同接地線上。局部放電定位探測器能夠操作簡單方便，檢測時探測器與被試品無任何接線，被試品無需停電，可通過非接觸方式檢測電纜局放信號。4、連接簡單方便系統采用多種連接方式，傳感器與主機之間選用BNC、SMA接口、光纖三種方式，便于使用。5、裝置內置大容量鋰電池，可長時續航本裝置有蓄電池和外接電源兩種供電方式，使用蓄電池供電可以方便的對大范圍內的高壓設備進行檢測，蓄電池的持續工作時間不低于4小時；如需長時間連續使用只需提供AC220V±10％交流電源即可。

<吉安>天正華意電氣設備有限公司

---
