    礦用電纜故障測試儀了解更多
    相關產品:
天正華意電氣設備(福州市分公司) 1
  • 企業已認證
  • 個人實名未認證
  • 手機已認證
  • “礦用電纜故障測試儀了解更多”詳細信息
以下是:福建省福州市礦用電纜故障測試儀了解更多的產品參數
產品參數
產品價格666/臺
發貨期限1
供貨總量1000
運費說明含運費
小起訂1
質量等級0.05
是否廠家
產品材質鋁合金
產品品牌青島天正華意電氣
產品規格158
發貨城市青島
產品產地青島
加工定制
產品型號TH
可售賣地全國
產品重量6
產品顏色
質保時間三年
外形尺寸158
適用領域電氣電力
質量認證9000
產品功率5
工作溫度45
范圍礦用電纜故障測試儀了解更多供應范圍覆蓋福建省福州市廈門市泉州市漳州市龍巖市寧德市南平市莆田市三明市 臺江區倉山區馬尾區晉安區閩侯縣連江縣羅源縣閩清縣永泰縣平潭縣福清市長樂區等區域。
【天正華意】持續拓展產品矩陣,現有臺江交流標準功率源倉山微機繼電保護測試儀南平微機繼電保護測試儀廈門直流電阻測試儀泉州變頻串聯諧振耐壓試驗裝置莆田三相交直流指示儀表校驗裝置三明互感器伏安特性測試儀寧德雷電沖擊發生器龍巖TH-308D多功能電能表現場校驗儀等,滿足不同場景需求。礦用電纜故障測試儀了解更多,天正華意電氣設備(福州市分公司)tianzh3611-6為您提供礦用電纜故障測試儀了解更多,供應服務范圍覆蓋福建省福州市廈門市泉州市漳州市龍巖市寧德市南平市莆田市三明市 臺江區倉山區馬尾區晉安區閩侯縣連江縣羅源縣閩清縣永泰縣平潭縣福清市長樂區,聯系人:楊經理,電話:【18762195566】、【18762195566】。 福建省,福州市 福州市,簡稱“榕”,別稱榕城,古稱閩都,福建省轄地級市、省會、Ⅰ型大城市,二線城市,地處福建省東部、閩江下游及沿海地區;地貌屬典型的河口盆地,以山地丘陵為主;屬典型的亞熱帶季風氣候,溫暖濕潤,四季常青。截至2022年底,全市下轄6個市轄區、6個縣,代管1個縣級市,總面積11968.53平方千米;截至2022年末,福州市常住人口844.8萬人。
礦用電纜故障測試儀福州了解更多 <福州>天正華意電氣設備有限公司

福州電纜故障探測儀 智能型電纜故障測試儀一、簡介TH-2004智能型電纜故障測試儀,根據中華人民共和國電力行業標準《DL/T849.1~ DL/T849.3-2004》電力設備專用測試儀器通用技術規范,結合市場需求,歷經十多年現場經驗積累研發,采用多次弧反射法、低壓脈沖法、脈沖電流法、衰減法等新技術。TH-2004智能型電纜故障測試儀主機集測距、路徑一體,整機采用PP塑料機箱,小巧精致,易攜帶;操作界面友好,即使非專業人員操作,依然可以很快熟悉并使用,、準確的完成電纜故障測試工作。該系統測試由系統主機和故障定位儀以及電纜路徑儀三部分組成,用于電力電纜各類故障的測試,電纜路徑、電纜埋設深度,以及鐵路、機場信號控制電纜、和路燈電纜故障的測試。敬 告:本套設備測試電纜高阻故障時,采用沖擊閃絡法,故障點須放電且有明火現象。請注意嚴禁在高瓦斯、高濃度易燃氣體環境中測試!如遇此狀況,請與廠家聯系,采取其它測試方式。由此發生的事故與設備生產商無關!二、功能特點1.用于110kV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障及電纜長度、波速,故障類型包括:開路、短路、低阻、高阻泄漏、高阻閃絡性故障。2.工業級10.4寸彩色觸摸液晶屏顯示,菜單式操作和文字提示實現人機互動。3.采用高集成工控機,計算機控制、軟件操作;提供7種測試脈沖,保證了測量精度,滿足了長電纜足夠遠、短電纜無盲區的測試要求。4.故障自動搜索,距離自動顯示,雙游標移動可到0.1米,波形可任意壓縮、擴展,同屏隨機顯示幾個更接近標準的波形供你準確比較分析,提高測試精度,減少誤差。5.內置存儲/調出功能,可方便將數據及波形保存或調出重新分析。6.內置電源供電,在無電源環境中均可長時間使用。7.體積小、重量輕、使用方便,檢測故障成功率和測試精度高。


福州電纜故障探測儀我們根據發射脈沖和反射脈沖的時間差及電纜中電波的傳播速度,可測出故障點到測試端的距離為:S=VT/2式中:S代表故障點到測試端的距離V代表電波在電纜中的傳播速度T代表電波在電纜中來回傳播所需要的時間在速度V已知和時間T已經測出的情況下,就可計算出故障點距測試端的距離S 。這一切只需稍加人工干預,就可由計算機自動完成,測試故障迅速準確。二、測試系統控制面板介紹測試面板可分為四部分:菜單欄、狀態欄、圖形顯示區、功能鍵區。1、菜單欄 菜單欄包括“數據管理”和“測試幫助”兩個菜單:“數據管理”菜單:包括“打印”、“讀盤”、“存盤”、“結束”四個菜單項。選擇“打印”可將屏幕顯示內容用打印機打印出來;選“存盤”可將測試的波形和數據存儲于電腦的硬盤或外存儲器(如U盤等)中,作為資料保存;選“讀盤”可調出以前測試時存儲的波形,以供事后分析;選“結束”可退出該控制面板。2、狀態欄 狀態欄里顯示四個方面的信息:左邊是測試方式;第二個是選擇的電纜介質所對應的電波速度(若是測速度,則不顯示介質信息);第三個是故障距離(或電纜長度);右邊顯示測試日期。3、圖形顯示區 圖形顯示區用來顯示采樣所得的波形,電腦內存儲的波形也可以通過讀盤或調用在此顯示,供使用人員分析。4、功能鍵區功能鍵區由14個按鍵組成,可分為三類。初始化數據:包括測試方法和介質選擇兩個鍵。測試方法:有兩種選擇,“測故障”和“測速度”。基本的測試方法有三種,“低壓脈沖”、“沖閃”、“直閃”。“低壓脈沖”有“2μs”和“0.2μs”兩種脈寬可選擇。 “沖閃”包括“電感電壓取樣”,“電阻電壓取樣”,“電流取樣”三個菜單項;“直閃”包括“電壓取樣”“電流取樣”兩個菜單項。介質選擇:程序初始化時設置為“油浸紙型”,如果是其它介質的電纜,可根據電纜的介質選擇。

<福州>天正華意電氣設備有限公司 礦用電纜故障測試儀福州了解更多

福州電纜故障探測儀 電纜類型不同介質的電纜中電波傳播速度不同,因此在測試故障之前必須選定介質類型,以確定電波傳播速度。按電纜類型鍵,屏幕出現電纜類型選擇對話筐,有油浸紙型、不滴油型、交聯乙烯、聚氯乙烯和未知類型5個選項,儀器初始值為油浸紙型,可根據需要按對應的電纜類型鍵。若被測電纜不屬于四種已知類型,則應按“未知類型鍵”,彈出對話框,調整波速數值,達到選定值后按“OK”鍵。再按“電纜類型鍵”退出此項功能。波形速度300m/us?讀數精度根據測量需要選取合適的檔位。共分為8米/4米/2米/1米的測量精度,儀器初始值為2米。再按“讀數精度”退出此項功能。?波形縮放由于波形數據量很大,每次采樣后屏幕上顯示的是局部的波形。為了觀察波形細節,必須將波形縮放。按“波形縮放鍵”進入縮放功能,儀器提供3種壓縮比例,分別為1、1/2、1/3,通過“左鍵《 或 右鍵 》”可對波形進行3種比例的循環壓縮。通過屏幕右下角可以觀察到壓縮比例。再按“波形縮放鍵”,退出此功能。?滾屏顯示波形擴展后需要分成多段顯示,儀器自動顯示段。若需要觀測后續各段波形,應執行“滾屏”功能。按“滾屏顯示鍵”,通過“左鍵《 或 右鍵 》”可對波形進行左右移動。再按“滾屏顯示鍵”,退出此功能。?保存波形將屏幕上的顯示內容存儲于儀器中,可以存儲20幅波形。?調出波形在屏幕上重現存儲的波形。?電纜全長在“采樣方法”子菜單中若執行“速度測量”,則菜單中的電纜類型變為電纜全長。按“全長鍵”,屏幕上彈出“電纜長度”輸入對話筐,初始值為“0”米。輸入電纜長度值后,按“OK鍵”。?延時設置觸發時間,此功能一般不用。?定位用于確定測量的起點。執行“定位”鍵后,游標當前所處的位置即被確定為測試起點。通過 “左鍵《 或 右鍵 》”可對游標進行左右移動。?自動判距⒀按“自動判距鍵”,游標進行自動定位,顯示屏左上方自動顯示故障距離。?左鍵/右鍵(加/減)⑿ ⒁移動游標定位用時,每按“左鍵《 或 右鍵 》”一次,定位游標尺左/右移一個單位點(像素);當連續按游標左/右鍵時,游標移動的速度加快,一次移動八個單位點。波形縮放、滾屏顯示、波形移位進行選擇時,按左鍵《 或 右鍵 》(加/減)。?采樣鍵⒂當儀器處于低壓脈沖法測量時,按下采樣鍵后,屏幕的波形顯示區能馬上顯示出發射脈沖和回波脈沖。紅色波形為局部波形,藍色波形為全局波形。當儀器處于高壓閃絡法測量時,按下采樣鍵后,當有外部觸發后,屏幕將顯示高壓閃絡波,紅色波形為局部波形,藍色波形為全局波形。

<福州>天正華意電氣設備有限公司 礦用電纜故障測試儀福州了解更多
<福州>天正華意電氣設備有限公司 <福州>天正華意電氣設備有限公司

福州電纜故障探測儀 測試方法的操作簡介1、低壓脈沖法測試電纜的斷線、短路故障距離1)接線:先將雙夾測試線接至“信號”端口,再將測試線的紅夾子夾在故障電纜的一個故障相,黑夾子夾在故障電纜的另一個故障相。低壓脈沖法連線示意圖2)開機:按下開關鍵,屏幕將顯示開機界面;點觸一下液晶屏進入測試界面。此時系統默認測試方式為“低壓脈沖法”、脈寬“0.2μs”、電纜類型為“交聯乙烯”、精度“2m”。然后依據被測電纜絕緣材質、長度等因素再調整默認項目為適合本次測試的內容。3)采樣:點擊“采樣”鍵,儀器發出測試脈沖并自動觸發捕捉到反射脈沖。此時界面將顯示電纜的斷線和短路波形如下圖示。波形的幅度、位置智能自適應大小,不需要人工調節中值或幅度。脈沖法測量圖形4)判讀:低壓脈沖波的判讀比較容易,只要將游標分別定位到發射波及反射波的起點即可(詳見波形分析基礎理論),游標通過左移鍵或右移鍵操作。

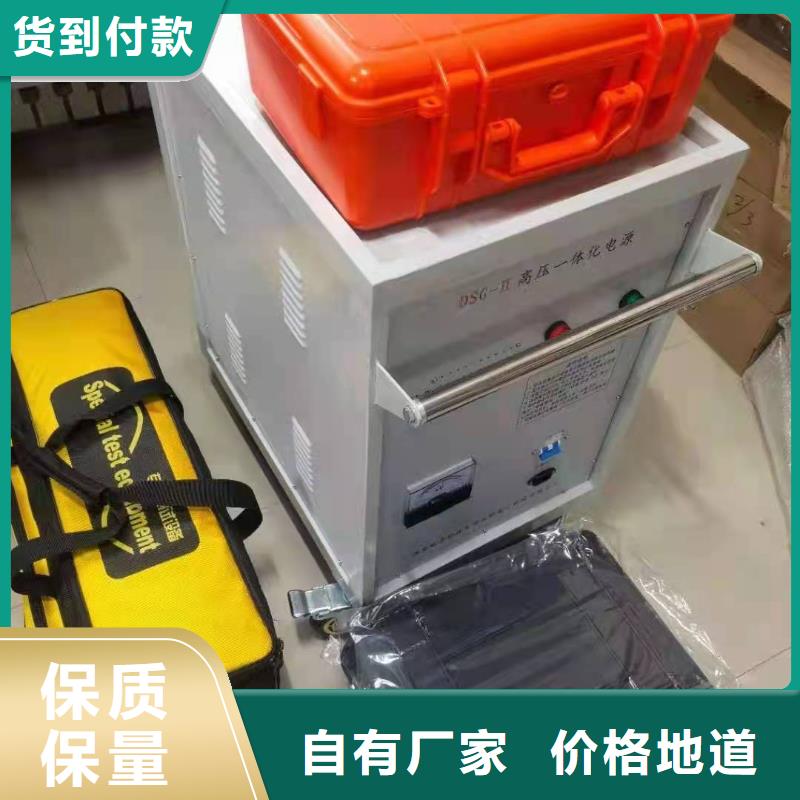

福州電纜故障探測儀概述電纜測試高壓信號發生器,為電力電纜的故障測距和定點提供高壓信號源,可用于各種電壓等級電力電纜的故障測試。本設備應用現代電力電子技術,采用高頻高壓電源設計,體積小,重量輕。本設備需要與本公司生產的電力電纜故障測距儀和電纜故障定點儀系列產品配套使用。二、功能特點1、一體化設計,結構緊湊,體積小,重量輕。2、多種子型號可選,適用于不同測試需求。3、進口拉桿箱結構,外觀精美,方便移動。4、儲能電容器內置,無高壓外露,可靠。5、高壓輸出直接接至故障電纜,操作,接線簡便。6、內置大功率開關電源,電容充電快,放電周期短,故障定點快。7、多重防護,高壓零位啟動,斷電后自動釋放高壓電容儲能。8、具有單次,周期和直流三種工作方式,適應多種故障測試需求。9、輸出電壓分檔可調,LED顯示響應速度快,電容放電狀態一目了然。三、技術指標型號 A10-10 A30-2 A30-4輸出電壓 0-10kV 0-32kV儲能電容 10μF 2μF 4μF儲能 500J 1000J 2000J放電周期 5s(周期放電模式)電源 AC220V,50Hz輸入功率 <1000W體積 400mm×460mm×50mmm質量 25kg第二章 設備結構一、設備整體結構2-1-1 設備外觀本高壓信號發生器的外觀如圖2-1-1所示。各種操作按鈕/旋鈕位于上面板,高壓輸出線和保護接地線從設備后部的附件包中引出和收納。二、控制面板設備控制面板如圖2-2-1所示。圖2-2-1 控制面板其中:1.AC220V插座:接220V,50Hz 交流電源,電源容量要求不小于2kw。2.電源開關和指示燈:用來開關設備電源,當打開電源后,指示燈亮。3.高壓合/分按鈕:打開設備電源后,高壓電路并沒有工作,只有調壓旋鈕在零位時按高壓合/分按鈕才能啟動高壓電路工作。此時“高壓合”指示燈亮并輸出高壓。

<福州>天正華意電氣設備有限公司
礦用電纜故障測試儀福州了解更多

福州電纜故障探測儀 參數配置要求: 參數名稱 項目需求值或表述 投標方響應值 脈沖輸出電壓 0—30kv,連續可調。 能量 ≥900J@30kV。 外觀設計 一體化設計,將高壓電容、放電間隙、直流升壓集成于一體,放置在主機內。 輸出模式 脈沖、直流。 高壓脈沖間隔 無須調整,LP30/2自動調節放電間隔。 絕緣測試 0—30kv,連續可調。 高壓預定位 0—30kv,連續可調。 輸出電壓極性 負極性。 允許沖擊電壓 ≤2500J。 高壓輸出線 乙丙橡膠柔性電纜,絕緣耐壓≥60kV。 電源 外接:220V 50Hz 2kVA 內置:2000kVA,連續使用8小時。 尺寸(mm) 50 x 30.5 x 45.7 。 重量(kg) 不大于35。 脈沖輸出電壓 0——30kV,連續可調。 燒弧功率 ≥300。 燒弧電流 ≤100mA。 性 具備F-Ω 保護裝置、溫度監測、高壓急停按鍵、帶自動放電模塊。 量程 0m-100km。 脈沖寬度 20 ns~10 μs。 脈沖幅值 10~60。 小分辨率 0.01 m。 采樣頻率 ≥200。 增益 - 37~+37 dB。 抗衰減調節 0~22 dB。 波速度 50~300m/μs。 動態量程 > 80 dB。 輸出特性阻抗 50Ω。 阻抗自動匹配 8 Ω~500 Ω連續可調。 脈沖模式 低壓脈沖法、二次脈沖法、脈沖電流法、直閃衰減法。 輸入高壓保護 > 400 V交流時自動保護。 液晶顯示器 7”彩色TFT480*800 屏幕亮度800 cd/m2 可觸摸陽光屏。 內存容量 ≥32G。 電源 內置充電電池;110 … 240 V交流 50Hz 30 VA;12V外置蓄電池。 環境溫度 操作 -20 °C ... +50 °C / 存儲 -30 °C ... +60 °C。 動態量程 磁通道〉110dB;聲通道〉110dB。 頻率范圍 100---1500Hz。 濾波量程 關閉濾波 100---1500Hz。 低通 100---400Hz。 帶通 400--800Hz。 高通 800---1500Hz。 觸發 聲學全自動觸發;磁場全自動觸發。 噪音抑制模式 T18自適應降噪模式、強降噪模式、無降噪模式。 啞音調節: 全自動靠近式啞音。 手柄長度: 450---750mm


<福州>天正華意電氣設備有限公司

福州電纜故障探測儀無論噪聲干擾如何變化,只要噪聲不是連續的,此讀數的出現率非常高。此讀數即是故障點的距離。對計數屏上經常出現的無規律小讀數,不必理會。隨著探頭接近故障點,其讀數會逐漸減小。當穩定的讀數變到小時,此處即為故障點位置。2、如果定點現場有連續的較大噪聲,如電動機、鼓風機、排風扇、發電機、真空泵等發出的聲音 ,將會導致數顯失效,無論探頭放置何處,數顯屏總是出現零點幾米(甚至0.1米)小數值。此時只能利用定點儀的聲、電同步探測功能聽測與數字屏刷新計數同步的地震波,用人的判斷力去區分環境干擾噪聲,以振動波的點去確定故障位置,不必去關心數顯屏的讀數。3、定位現場的電纜故障點位于埋地穿管之中。沖擊放電時,在穿管的兩個端口處聲音,而在管子中央部位可能聽不到聲音,便有可能出現兩管口有固定讀數,而在其余地方(如管子中央部位或遠離管口)僅顯示滿亮99.9米,此時便可根據兩個穩定讀數點的數值變化規律判斷管中故障位置。只要挖出穿管,便可以用探頭在管子上實施定位。此時的誤差一般不會超過10㎝。4、若故障電纜位于電纜溝的排架上,且是封閉性故障(即電纜外皮未破,沖擊放電時,故障點的閃絡僅在芯線與外皮之間,外面看不到火花)。沖擊放電時,在電纜本體上有長距離的較強振動,用聲測法和同步定點法都無法確定振動的位置。此時的常規定點儀將完全失效,而數顯同步定點儀便可發揮其特長了。只要將探頭放置在具有強烈振動電纜本體上,數顯屏將會在沖擊閃絡的同時記錄下探頭距故障點的距離,操作者便可很快根據距離指示數,將探頭放置在故障點附近,尋找數顯屏小讀數所對應的位置,此位置便是的故障點。注意,有時會出現沖閃時電纜全線都有微小振動的現象,各處強度幾乎一樣,只是接頭處可能聲音稍大些。這是對電纜進行沖擊放電時電纜出現的“電動機”效應,千萬不要被此聲音迷惑。故障點的振動聲很大,與全線“電動機”效應振動的微小振動聲音有明顯差別。可以不必理會此種微小振動,徑直去找明顯的較大的振動波(故障點發出的)。單位名稱:青島天正華意電氣設備有限公司


礦用電纜故障測試儀福州了解更多 <福州>天正華意電氣設備有限公司

福州電纜故障探測儀工頻自適應對消理論及高工頻陷波技術,大大加強了在強工頻電場環境中對50Hz工頻信號的抑制及抗干擾能力,縮小了定點盲區。在儀器功能上,利用聲電同步接收顯示技術,有效地克服了定點現場環境噪音干擾造成的定點困難問題。尤其是故障距離的數字顯示省去了操作員對復雜波形的分析判斷,在相當程度上替代了閃測儀的粗測距離功能。對于數百米長的故障電纜,一般不用粗測便可實施定點,真正實現了、快速、準確。利用15kHz幅度調制電磁波和幅度檢波技術作路徑探測和電纜埋設深度測定,避免了原等幅15kHz信號源時電視機行頻對定點儀的干擾。 4、操作極其簡便,打開電源開關即可,無須換擋和功能選擇。結構緊湊、小巧、模塊化,便于攜帶維修,功能強大。三、面板示意圖四、技術參數1、數顯距離:99.9米,小0.1米。2、粗測誤差小于10%,定點誤差小于0.1米。3、電磁通道增益≥110dB。4、電磁通道接收機靈敏度≤5μV。5、聲音通道音頻放大器增益≤120dB。6、工頻抑制能力>40dB。7、聲磁同步定點儀:即現場定點時,數字屏在沖擊高壓形成的沖擊電磁波作用下計數一次,并顯示故障距離或滿亮(99.9米)。同時,由高阻耳機監聽電纜故障點在沖擊放電擊穿時火花產生的地震波,以便排除環境雜波干擾。


福州電纜故障探測儀在實際的電纜故障定位現場,情況往往非常復雜。有以下幾點應注意:1、若現場環境噪聲很大(如車輛流量大的公路旁、走的人多的街道或在工地附近等)。閃絡沖擊放電時,除故障點傳來的振動波外,還有汽車引擎聲、喇叭聲、腳步聲、說話聲、機器轟鳴聲……。這些噪聲將嚴重地影響定點儀穩定性,使得讀數似乎雜亂無章。其實,還是有其規律性的,仔細觀察讀數便可發現,計數屏的讀數總有一個相對穩定的讀數,無論噪聲干擾如何變化,只要噪聲不是連續的,此讀數的出現率非常高。此讀數即是故障點的距離。對計數屏上經常出現的無規律小讀數,不必理會。隨著探頭接近故障點,其讀數會逐漸減小。當穩定的讀數變到小時,此處即為故障點位置。2、如果定點現場有連續的較大噪聲,如電動機、鼓風機、排風扇、發電機、真空泵等發出的聲音 ,將會導致數顯失效,無論探頭放置何處,數顯屏總是出現零點幾米(甚至0.1米)小數值。此時只能利用定點儀的聲、電同步探測功能聽測與數字屏刷新計數同步的地震波,用人的判斷力去區分環境干擾噪聲,以振動波的點去確定故障位置,不必去關心數顯屏的讀數。3、定位現場的電纜故障點位于埋地穿管之中。沖擊放電時,在穿管的兩個端口處聲音,而在管子中央部位可能聽不到聲音,便有可能出現兩管口有固定讀數,而在其余地方(如管子中央部位或遠離管口)僅顯示滿亮99.9米,此時便可根據兩個穩定讀數點的數值變化規律判斷管中故障位置。只要挖出穿管,便可以用探頭在管子上實施定位。此時的誤差一般不會超過10㎝。

<福州>天正華意電氣設備有限公司
礦用電纜故障測試儀福州了解更多 <福州>天正華意電氣設備有限公司

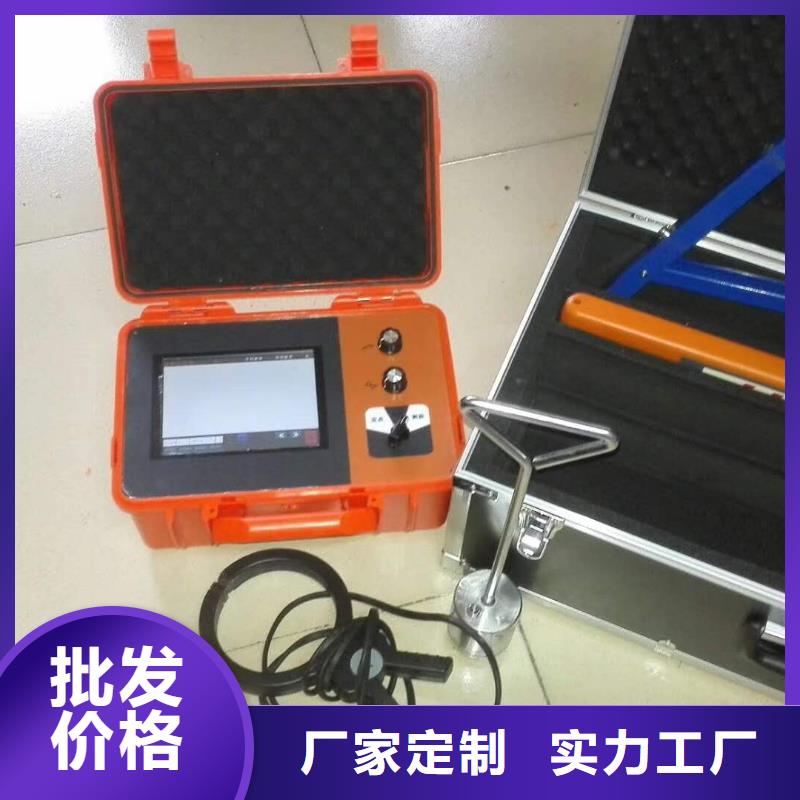

福州電纜故障探測儀 采用的是時域反射原理,即對電纜發射一電脈沖,電脈沖將在電纜中勻速傳輸,當遇到電纜阻抗發生變化的地方(故障點),電脈沖將產生反射。測距主機將電脈沖的發射和反射的變化以時域形式通過液晶屏顯示出來,通過屏幕上的波形可直接判讀故障距離。五、儀器操作面板及界面說明1.操作面板介紹① 開關按鍵:按下自鎖接通電源,再按解鎖斷開電源。開機2分鐘無任何操作時,屏幕將變暗進入屏保節能狀態。② 充電端口:用于連接充電器,給電池充電。③ 增益旋鈕:測量電纜故障點距離時,順時針旋動幅度增大;逆時針旋動幅度減小。(需采樣刷新才有變化)④ 路徑信號:尋找電纜路徑時,從該端口發出信號。⑤ 測距端口:測量電纜故障點距離時,從該端口發出信號。⑥ 觸摸式彩色液晶屏:詳見“工作界面介紹”。2.工作界面介紹采樣方式 按“ ”鍵,彈出采樣方式選擇子菜單。子菜單中包括:“低壓脈沖”、“閃絡方法”、“三次脈沖”、“八次脈沖”和“速度測量”。儀器開機默認“低壓脈沖”,根據測試需要,可選擇相應的采樣方式,再按“采樣方式”鍵退出(三次脈沖和八次脈沖為擴展測試方法)。脈寬按“”鍵,彈出脈沖寬度選擇子菜單。子菜單中包括7個選項,分別為:0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs。根據測試距離選擇合適的脈寬,按對應的子菜單鍵可以對脈沖寬度進行選擇,儀器開機默認0.2μs,再按“脈寬”鍵退出此項功能。注意:在高壓閃絡法測試中此項不做選擇。


<福州>天正華意電氣設備有限公司

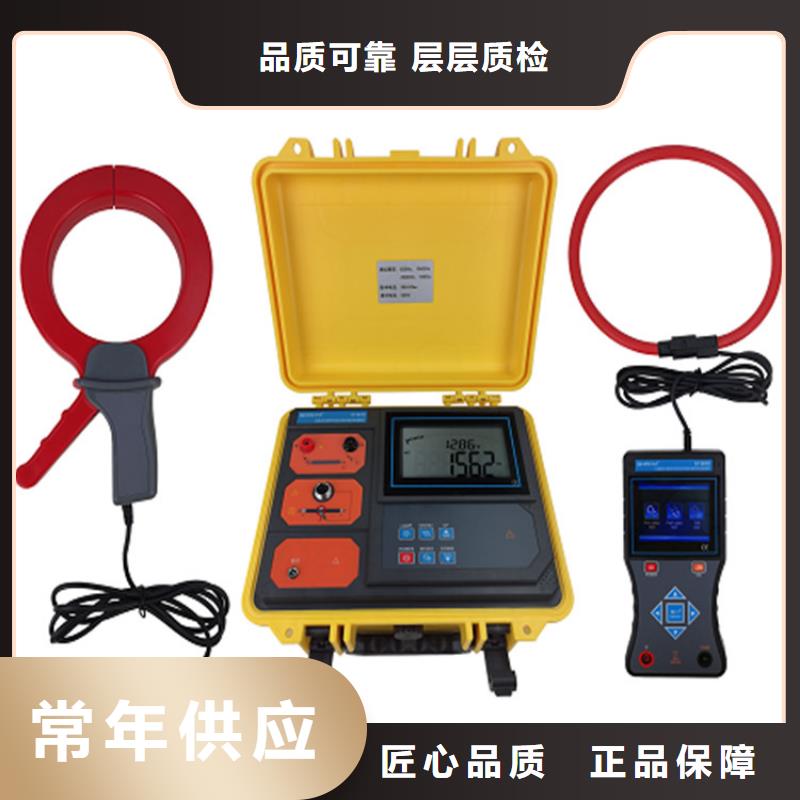

福州電纜故障探測儀 單相接地故障點巡查使用前確保巡查裝置各儀器電量足夠4.4.1 確認線路已經停電(線路負荷電流檢測)使用絕緣令克棒將鉗表卡入被測線路,信號接收定位器檢測負荷電流,實時顯示線路負荷電流值(必須為0,確保停電狀態),此功能也可以檢測正常運行線路的負荷電流。4.4.2單相接地故障點定位(1)在信號發生裝置關機狀態下,接地線將主機可靠接入大地,同時將將掛鉤拉閘桿接入故障線路(三個掛鉤同時短接接入三相),打開裝置電源,選擇檔位開關進入“異頻信號”,調節“電流調節”旋鈕,確保電流大小在15-50mA之間,一般調至30mA。(2)建議使用二分法,將鉗表沿故障線路巡查,實時查看信號接收定位器顯示的異頻電流值。當某一點的兩側異頻電流值發送跳變,則確定這一點就是接地故障點。(3)檢測完成,關閉所有設備電源,對信號發生裝置進行充電。4.4.3高阻接地查找(1)在信號發生裝置關機狀態下,接地線將主機可靠接入大地,同時將將掛鉤拉閘桿接入故障線路(三個掛鉤同時短接接入三相),打開裝置電源,選擇檔位開關進入“搖表信號”,按下確定鍵輸出搖表信號,測試絕緣電阻,10s后顯示測試數據(例如500k),界面提示測試結束。

礦用電纜故障測試儀福州了解更多

福州電纜故障探測儀 使用方法步驟儀器連線如圖所示:說明:接線時,必須將被測電纜始端頭的接地線與系統地斷開;信號發射器的輸出電纜中的紅夾子接在被測電纜的始端頭鎧裝上或接在被測電纜的芯線上;輸出電纜的黑夾子接在系統地上或接在接地電阻良好的地樁上,以保證被測電纜有較強的信號電磁場輻射。1、將被測電纜始端頭的接地線(鎧裝)與系統地斷開。將信號發射器的輸出電纜中的紅夾子夾住被測電纜的始端頭地線或任一芯線,黑夾子夾在系統地上(或夾在打入土地的地樁上)。2、選擇頻率,點擊啟動。3、接收機置“路徑”檔。接通電源后,調節“音量”電位器。當接收機靠近輸出電纜的紅夾子時,耳機中應聽到“嘟、嘟”的斷續音頻振蕩聲,此時即可攜帶接收機到電纜敷設現場尋測電纜的埋設路徑及埋設深度(詳見“電纜路徑探測原理及方法”)。4、路徑尋測完畢,應及時關掉信號發射器及接收機電源。第三章 聲磁數顯同步定點儀一、簡介本產品用于埋地電絕緣故障點的快速、定位及電纜埋設路徑和埋設深度的準確探測。二、主要特點1、用特殊結構的聲波振動傳感器及低噪聲專用器件作前置放大,大大提高了儀器定點和路徑探測的靈敏度。在信號處理技術上,用數字顯示故障點與傳感探頭間的距離,極大地了定點時的盲目性。2、電纜溝內架空的故障電纜,過去定點時,全電纜的振動聲使任何定點儀束手無策,無法判定封閉性故障的具體位置。如今,只要將本儀器傳感器探頭接觸故障電纜或近旁的電纜上,便可顯示故障距離及方向,毫不費力地快速確定故障位置。3、工頻自適應對消理論及高工頻陷波技術,大大加強了在強工頻電場環境中對50Hz工頻信號的抑制及抗干擾能力,縮小了定點盲區。在儀器功能上,利用聲電同步接收顯示技術,有效地克服了定點現場環境噪音干擾造成的定點困難問題。尤其是故障距離的數字顯示省去了操作員對復雜波形的分析判斷,在相當程度上替代了閃測儀的粗測距離功能。對于數百米長的故障電纜,一般不用粗測便可實施定點,真正實現了、快速、準確。利用15kHz幅度調制電磁波和幅度檢波技術作路徑探測和電纜埋設深度測定,避免了原等幅15kHz信號源時電視機行頻對定點儀的干擾。 4、操作極其簡便,打開電源開關即可,無須換擋和功能選擇。結構緊湊、小巧、模塊化,便于攜帶維修,功能強大。

<福州>天正華意電氣設備有限公司 礦用電纜故障測試儀福州了解更多

福州電纜故障探測儀濾波參數 功能描述全通 全通:帶寬100Hz~1.5kHz本設定提供的工作頻帶,適合在外界干擾比較小的環境下使用。低通 低通:帶寬100Hz~400Hz本設置特別適用于測量點距離正在故障點比較遠,或者覆土物是松軟的土壤或沙子的情況。但是該設置不能降低低頻干擾信號,容易發生低頻信號的噪音音量較高的現象。高通 高通:帶寬200Hz~1.5kHz本設置,適用于非常堅硬的路面或靠近故障點的情況。同時對低頻背景噪音信號大大衰減。帶通 帶通:帶寬150Hz~600Hz帶通濾波是在低通濾波和高通濾波設定之間做出的折中平衡。這樣根據不同的現場,選擇合適的濾波參數。本設備支持四種錄波參數如下:2、定點:⑴、使用高壓發生器對故障電纜作高壓沖擊時 ,沖擊高壓幅度要足夠高,以保證故障點充分擊穿放電,放電頻率控制在3-5秒鐘左右放一次電,將震動傳感器探頭放置在電纜路徑(或故障電纜本體)上方,連接聲磁同步探測儀,選擇“聲磁定點”檔。⑵、剛開始查找故障時,先把定點增益適當調大,通過耳機監聽聲磁波,觀察聲磁同步定點儀的顯示屏通過觀察磁信號的強弱判斷故障的距離。在未聽到聲磁波時(測聽點距故障點太遠),每沖擊放電一次,距離顯示屏計數并刷新一次,在電纜上方沿路徑不斷移動傳感探頭,直至聽到故障點的聲音(此時表明距故障點不遠了)。⑶、當聽到的地震波聲音足夠強時,放電時長在30ms左右,故障點顯示只有10m左右時,故障點就應該在附近,定點增益就要適當調小,增益調到小,聲波波形,聽到較沉悶的一聲“啪”聲音,時間小,故障距離顯示小才是的。此時便可將傳感器探頭直接按距離數放在相應處。在該處前后移動探頭,找到數顯值小處,此處即為故障位置。

<福州>天正華意電氣設備有限公司

福州電纜故障探測儀工頻自適應對消理論及高工頻陷波技術,大大加強了在強工頻電場環境中對50Hz工頻信號的抑制及抗干擾能力,縮小了定點盲區。在儀器功能上,利用聲電同步接收顯示技術,有效地克服了定點現場環境噪音干擾造成的定點困難問題。尤其是故障距離的數字顯示省去了操作員對復雜波形的分析判斷,在相當程度上替代了閃測儀的粗測距離功能。對于數百米長的故障電纜,一般不用粗測便可實施定點,真正實現了、快速、準確。利用15kHz幅度調制電磁波和幅度檢波技術作路徑探測和電纜埋設深度測定,避免了原等幅15kHz信號源時電視機行頻對定點儀的干擾。 4、操作極其簡便,打開電源開關即可,無須換擋和功能選擇。結構緊湊、小巧、模塊化,便于攜帶維修,功能強大。三、面板示意圖四、技術參數1、數顯距離:99.9米,小0.1米。2、粗測誤差小于10%,定點誤差小于0.1米。3、電磁通道增益≥110dB。4、電磁通道接收機靈敏度≤5μV。5、聲音通道音頻放大器增益≤120dB。6、工頻抑制能力>40dB。7、聲磁同步定點儀:即現場定點時,數字屏在沖擊高壓形成的沖擊電磁波作用下計數一次,并顯示故障距離或滿亮(99.9米)。同時,由高阻耳機監聽電纜故障點在沖擊放電擊穿時火花產生的地震波,以便排除環境雜波干擾。

<福州>天正華意電氣設備有限公司 礦用電纜故障測試儀福州了解更多
礦用電纜故障測試儀福州了解更多 <福州>天正華意電氣設備有限公司

福州電纜故障探測儀電力線纜故障檢測系統 參考技術規格/標準的產品。 技術資料要求: 投標方需提供投標產品相關技術,包括但不限于定位電源,測距及定點裝置。 功能性要求: 外觀設計:輕巧、便攜,便于現場移動。 集成化程度:接線簡單、操作方便。 性:耐壓較高,具備“緊急高壓分”開關功能。 (1)超長的測試范圍:測試范圍達100km。 (2)多種測距方式:具有低壓脈沖法、脈沖電流法、二次脈沖法。 (3)多種定點方式:相互驗證確保定點位置準確,可靠。 (4)智能定點:通過智能算法直接給出聲磁延時值,降低對測試人員的要求。 (5)波形時間差分析功能,通過波形判斷,無需判斷故障聲音真偽。 (6)T20自動啞音功能:避免移動傳感器的噪音,損傷耳朵。 (7)提供被測電纜位置的左右方向指示,在定點的同時進行路徑探測。 (8)聲音通道濾波參數4檔可調,選擇合適的濾波器參數,抑制環境噪音。 (9)背景降噪功技術:有效濾除環境干擾噪聲,凸顯故障位置放電聲音,聲磁延時值測試更準確。 (10)360度羅盤導向功能:顯示電纜鋪設方向和傳感器的夾角,提高定點效率。 (11)隔音傳感器,傳感器采用雙層隔音方式,進一步減少環境噪音影響。 (12)電纜深度估算功能。 (13)半透半反大屏幕液晶顯示,確保陽光下可視。 (14)適用范圍廣:適用于1~35kv所有電纜主絕緣低阻接地、低阻短路、高阻接地、高阻短路、高阻泄漏、高阻閃絡、間歇性等各種高低阻電纜故障。 (15)供電方式:自帶T20適配電源,鋰電池供電,全程無需額外供電,方便野外使用。 (16)可搭配“AI人工智能AR專家”:直接指導現場作業人員完成現場操作和判斷。 (17)具備智能工作流后臺:可編輯標準工作作業流,發布任務給接收人。 (18)具備遠程協助功能:基于5G網絡通訊技術,能夠實現實時后臺專家指導工作,具備凍屏標注、白板功能、文件傳輸、桌面共享、語音視頻實時交互的功能,可以隨時隨地通過選配件AR眼鏡與后臺專家交互。 (19)電纜AR遠程協助系統具備賬號管理、密碼管理的功能,能夠實時北斗定位測試人員現場位置,予以指導。遠程協作后臺可支持電腦端、手機端。系統自帶電纜診斷云課堂,可以通過手機端和web端登錄學習。

<福州>天正華意電氣設備有限公司

福州電纜故障探測儀、在遠離故障點時,如果看到是下面的波形圖,波形幅度小,仔細的監聽,有時能夠在電纜全長上都能聽到很微弱的啪啪聲,且不會隨傳感器位置的不同而發生變化,那是電纜在高壓閃絡沖擊產生應力造成的震動,其與真正的故障放電聲差別很大,注意不要誤判。盡量不要將傳感器置于電纜本體上進行定點,否則會在電纜任何位置都能聽到微弱的啪啪聲。3、高壓查找路徑:高壓閃絡時,查找故障的同時也查找電纜路徑。點擊“路徑”菜單進行查找,出現“黃色”或“綠色”的圓形方向鍵圖標。操作人員在電纜前進方向尋找路徑,每放一次電,顯示屏就會顯示出電纜動態位置,如果移動太快,定位偏差就比較大。如果出現“黃色”圖標,表示在電纜的左側,這時就要向右側移動,如果突然變成“綠色”的,表示在電纜的另一側,這時就能判斷電纜位置,其位置誤差在10cm左右。“黃色”和“綠色”方向鍵圖標位置,取決于操作人員前進的方向不同會改變,感應測量電纜位置距離10m左右。七、注意事項1、在有條件的情況下,一般應用測距主機粗測出電纜故障距離,再測定電纜埋設路徑方向,然后才用此儀器實施定點。按此流程將確保快速準確故障定位,不可在路徑不明的情況下實施定點。2.在無測距主機粗測故障距離的情況下,應先用本儀器測定路徑后再實施定點。3.探頭及主機屬精密儀器,絕不可跌落和碰撞。


<福州>天正華意電氣設備有限公司

福州電纜故障探測儀 帶著測試儀順著電纜走,斷線故障點后面基本聽不到信號器的聲音,從而定位故障點的位置。(聽不到聲音時電纜埋多深后退多少)3對于相間絕緣不好電纜(相間漏電),在長度測試方法上可以通過比較的辦法:先把主干線路上的并接線拆除;首先測試故障線對波形,按調整鍵選擇合適的范圍(選擇的范圍數涵蓋線路長度)對應相間線路阻值大小調整幅度(相間絕緣阻值越大幅度值相應也要大這樣波形才好觀察)按脈沖,把測試的波形拍照保存,在幅度范圍都不變情況下更換夾子到好線對上,按脈沖,再把好線的波形拍照保存;通過觀察故障線對波形和好線對波形的區別(故障點的位置波形不同)把光標移動到波形不同點,屏幕左下角會顯示距離數即為故障點的距離,從而確定故障點的位置。4??關于波速度的校準方法:取和測試電纜相同材質,長度在50---100米電纜;調節到合適范圍,按脈沖鍵觀察屏幕波形,并適當調節幅度,使屏幕波形易于觀察,移動光標到反射波的拐點處,屏幕下方顯示故障距離,通過增大、減少鍵調節波速度使得下面距離數和實際相等時,這時的波速度就是測試電纜的波速度。正常銅線—172;鋁線—234。若不想校準波速度還能有距離:線路總長為L;A端測試結果m1;B端測試結果m2;則從A端的距離=m1/(m1+m2)*L。5電纜路徑:護層-大地接法是對帶鎧裝電纜(不帶電電纜)進行路徑探測的接線方式,可以充分發揮本儀器的功能,并能程度地抗干擾。將電纜近端的護層接地線解開,低壓電纜的零線和地線的接地也應解開,對端的電纜護層保持接地,信號發生器的紅色夾子夾在護層(外鎧)黑色夾子接地釬(不可使用接地網),電纜相線保持懸空。電流自發射機流經護層,在電纜對端進入大地,流回近端返回發射機。這種接法不存在屏蔽,因而在地面上產生的信號強,信號特性也比較明確。不帶鎧電纜路徑查找時線路另一端要接地。6.對于(含鎧裝電纜)對地漏電電纜的測試,先用萬用表或者搖表判斷出是那一條相線對地漏電,取嚴重的一根,把信號發生器紅色夾子接在這條相線上,黑色夾子接地釬,帶著測試儀耳機伸順著線路走,漏電點聲音.


福州電纜故障探測儀TH-2003智能型電纜故障測試儀,根據中華人民共和國電力行業標準《DL/T849.1~ DL/T849.3-2004》電力設備專用測試儀器通用技術規范,結合市場需求,歷經十多年現場經驗積累研發,采用多次弧反射法、低壓脈沖法、脈沖電流法、衰減法等新技術。TH--2003智能型電纜故障測試儀主機集測距、路徑一體,整機采用PP塑料機箱,小巧精致,易攜帶;操作界面友好,即使非專業人員操作,依然可以很快熟悉并使用,、準確的完成電纜故障測試工作。該系統測試由系統主機和故障定位儀以及電纜路徑儀三部分組成,用于電力電纜各類故障的測試,電纜路徑、電纜埋設深度,以及鐵路、機場信號控制電纜、和路燈電纜故障的測試。敬 告:本套設備測試電纜高阻故障時,采用沖擊閃絡法,故障點須放電且有明火現象。請注意嚴禁在高瓦斯、高濃度易燃氣體環境中測試!如遇此狀況,請與廠家聯系,采取其它測試方式。由此發生的事故與設備生產商無關!

<福州>天正華意電氣設備有限公司
點擊查看天正華意電氣設備(福州市分公司)的【產品相冊庫】以及我們的【產品視頻庫】

在福建省福州市采購礦用電纜故障測試儀了解更多請認準天正華意電氣設備(福州市分公司),品質保證讓您買得放心,用得安心,廠家直銷,減少中間環節,供應服務范圍覆蓋福建省 福州市、廈門市、泉州市、漳州市、龍巖市、寧德市、南平市、莆田市、三明市 臺江區、倉山區、馬尾區、晉安區、閩侯縣、連江縣、羅源縣、閩清縣、永泰縣、平潭縣、福清市、長樂區,讓您購買到更加實惠、更加可靠的產品。(聯系人:楊經理-【18762195566】)。
