上饒雷電沖擊發生器 大型高壓發電機的超低頻耐壓試驗方法對發電機的超低頻耐壓試驗操作方法與以上對電纜的操作方法相似。下面就不同的地方作重點補充說明。1、在交接、大修、局部更換繞組以及常規試驗時，均可進行此項試驗。用0.1Hz超低頻對電機進行耐壓試驗，對發電機端部絕緣的缺陷比工頻耐壓試驗更有效。其原因是在工頻電壓下，由于從線棒流出的電容電流在流經絕緣外面的半導體防暈層時造成了較大的電壓降，因而使端部的線棒絕緣上承受的電壓減小；而在超低頻情況下，此電容電流大大減小了，半導體防暈層上的壓降也大為減小，故端部絕緣上電壓較高，便于發現缺陷。2、連線方法：試驗時應分相進行，被試相加壓，非被試相短接接地。如圖10所示3、按照有關規程的要求，試驗電壓峰值可按如下公式確定：Ｕmax＝√2βＫUo其中Ｕmax ：為0.1Hz試驗電壓的峰值（kV）β：0.1Hz與50Hz電壓的等效系數，按我國規程的要求取1.2Ｋ：通常取1.3∽1.5 　一般取1.5Ｕo ：發電機定子繞組額定電壓（kV）例如：額定電壓為13.8 kV的發電機，超低頻的試驗電壓峰值計算方法為： Ｕmax＝×1.2×1.5×13.8≈35.1(kV)4、試驗時間按有關規程進行5、在耐壓過程中，若無異常聲響、氣味、冒煙以及數據顯示不穩定等現象，可以認為絕緣耐受住了試驗的考驗。為了更好地了解絕緣情況，應盡可能監視絕緣的表面狀態，特別是空冷機組。經驗指出，外觀監視能發現儀表所不能反映的發電機絕緣不正常現象，如表面電暈、放電等。

<上饒>天正華意電氣設備有限公司

上饒雷電沖擊發生器 系統參數設置：設置控制系統的組成，個功能模塊的動作方式，以及系統硬件參數設置，一旦設備調試好，嚴禁隨意改動系統參數。進入方式：在參數設置頁面點擊【系統參數】切換到密碼輸入界面（圖7-4）。由于系統調試涉及重要的參數調整，必須輸入正確的授權密碼才可進入高級調試界面。圖7-4 密碼輸入界面5.3.3.輸入正確的密碼后，點擊“確定”按鈕，進入系統參數設置界面（圖7-5）圖7-5 系統參數設置5.3.4.充電回路參數：也就是設置主回路的參數。?【充電電壓】：用來設置系統設置電壓，防止在設置參數是設置電壓過高情況。?【直流分壓比】：設置充電電壓的采樣分壓器分壓比值，正確的分壓比可以直觀的以數字方式準確的檢測（和設置）到充電電壓。?【充電速度】：數值越小速度越慢。變壓器原邊輸入電壓控制值。?【中文】＆【英文】：切換系統語言，紅色為當前系統模式。?本體球隙、陡波球隙參數設置：球隙的自動調整與設置的充電電壓對應表；?完成設置：點擊【確認】按鈕完成參數的設置。5.3.5.球隙對應電壓設置【自動球隙1參數】點擊進入間隙調整頁面自動球隙距離：下圖，根據在實際測試中的結果，記錄下充電電壓從小到大，所對應的球隙距離。輸入完畢后，點擊【確認并返回保存】按鈕。返回到【系統參數設置界面】。

歡迎訪問##上饒沖擊電壓發生器價格##

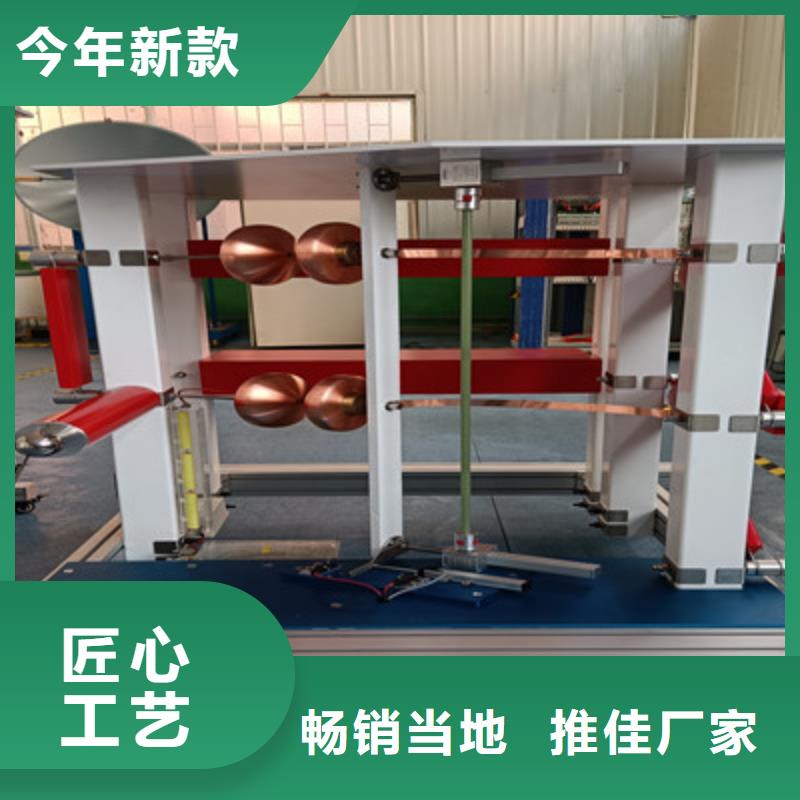

上饒雷電沖擊發生器主要部件1、充電部分(1)采用恒流充電裝置；(2)采用油浸式充電變壓器，次級電壓85kV，額定容量5千伏安；(3)采用2DL-200kV/200mA的高壓整流硅堆反向耐壓200kV，平均電流0.2A，高壓整流硅堆安裝在充電變壓器前面，可倒換充電電壓極性；(4)高壓整流硅堆保護電阻采用漆包電阻絲有感密繞在絕緣管上；(5)采用雙邊對稱恒流充電方式；(6)自動控制時，恒流充電裝置在10％～額定充電電壓范圍內，實際充電電壓與整定電壓偏差不大于±1％，充電電壓的不穩定性不大于±1％，充電電壓的可調精度為1％；(7)直流電阻分壓器2只，采用50kV，300M，油浸式金屬膜電阻.低壓臂電阻裝在分壓器底法蘭內，低壓臂上的電壓信號用屏蔽電纜引入控制臺內；(8)自動接地開關采用電磁鐵分合接地機構，試驗停止時可自動將主電容器短路并經保護電阻接地；(9) 恒流充電的電感、電容、充電變壓器(包括高壓整流硅堆及極性轉換裝置)及其保護電阻，自動接地開關和絕緣支柱等安裝在一個底盤上；2.本體部分(1)主體結構形式采用四柱結構，由4只法蘭構成的鋼體支架平行外掛兩只電容器，構成一個穩定的結構組成1級，主體設備為2級，組成組合塔式結構，各級逐級疊裝，拆裝檢測方便，整體結構穩定；(2) 本體采用不對稱恒流充電方式，恒流調壓，從零至整定電壓連續可調，點火放電瞬間充電電源自動關斷，每級額定電壓100kV；(3)本體絕緣支柱2級塔式結構.每級包括2臺MWF50-1.0鐵外殼油浸式脈沖電容器、充電電阻、波頭電阻、波尾電阻和點火球隙等，所有同步放電球均裝在封閉的絕緣內，通過控制臺可手、自動調節球隙 (4)單臺脈沖電容為1.00.05F，直流工作電壓50kV，電容器電感0.2H，復合膜油浸絕緣，電容器在正常的工作狀態和工作環境下，電容器出線套管能夠承受垂直拉力15kg，同時保證不損壞和滲漏油；

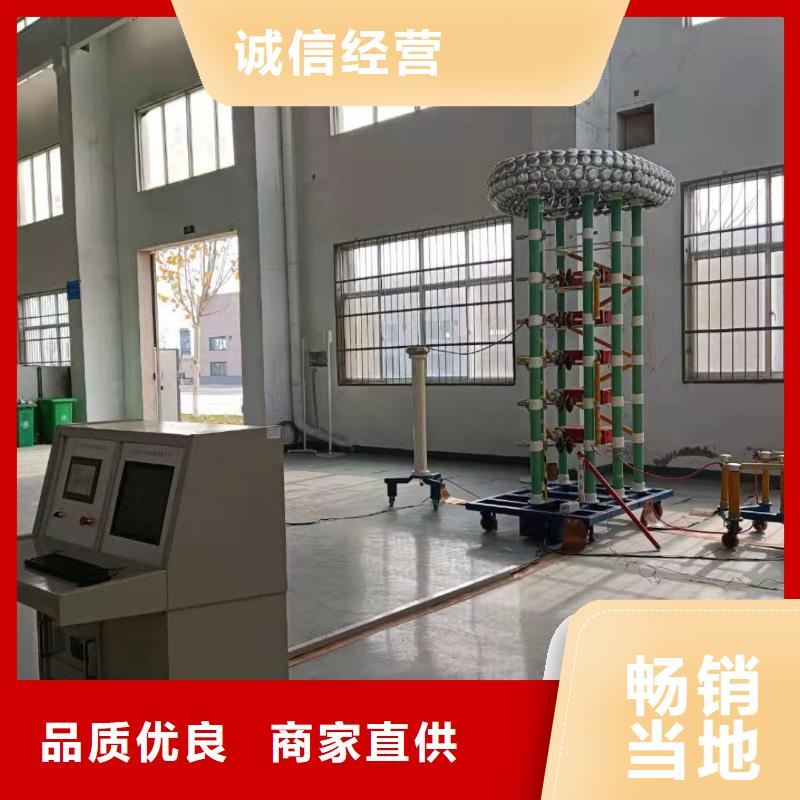

上饒雷電沖擊發生器發生器主要技術參數標稱電壓 ±300 kV額定能 15kJ額定沖擊電容量 0.33μF額定充電電壓 100 kV級數 3級電容量 1μF級能 5kJ3.5沖擊電壓波形試驗。1.230％s /5020％s，幅值3％；沖擊電壓波形參數及其偏差均符合有關GB311及GB13.2 和 GB16927.2沖擊電壓參數；3.6 輸出電壓： ＞20％Un3.7 同步范圍：級電壓在20％～額定電壓范圍內，正負極性同步范圍不小于20％、(脈沖放大器點火脈沖＞±10 kV)3.8 同步放電失控率： ＜2％3.9 沖擊試驗次數設定范圍 0～99 次 調節精度 1 次3.10 點火范圍： 20％-Un3.11 充電電壓不穩定度 ＜±1.0％3.12 基準電壓調節范圍 0.0～100.0 kV 調節精度 0.1 kV3.13 充電電壓與基準電壓的偏差 ＜±1.0％3.14 持續時間:在80％額定電壓以上間斷工作在80％額定電壓以下，可連續運行。300kV/15kJ沖擊電壓發生器試驗設備組成本技術資料是為變壓器 電抗器 開關柜 套管等等絕緣設備做雷電沖擊試驗需要而編制的技術文件。沖擊電壓發生器成套試驗設備由THDY-300kV/15kJ沖擊電壓發生器本體、ZD-100kV直流充電裝置、DF-300kV400PF弱阻尼電容分壓器、ICM -3000計算機測量、觸摸屏控制系統等組成。4.1、結構特點（含直流充電裝置） THDY--300kV/15kJ沖擊電壓發生器本體結構采用四柱H結構形式，由單只法蘭構成的鋼體支架平行外掛兩只電容器，構成一個穩定的結構組成一級。本體設備為2級，組成組合塔式結構，各級逐級疊接，拆裝檢修方便，整體結構穩定。

<上饒>天正華意電氣設備有限公司 歡迎訪問##上饒沖擊電壓發生器價格##

上饒雷電沖擊發生器 ★升壓器號設定：如果使用I號升壓器單獨升壓，升壓器號設定為I號（此時試驗電壓設定≤30KV），如果使用I號升壓器和II號升壓器串聯升壓，升壓器號設定為I＋II號。★頻率有四種選擇：0.1、0.05、0.02、0.01。它規定了儀器的輸出頻率。單位為Hz。★試驗電壓范圍為10KV至額定值。(請不要設小于10KV的試驗電壓)它規定了我們所要升至的試驗電壓。儀器升至接近這個設定電壓值時，就不再升壓，并保持在這個峰值下進行等幅的正弦波輸出。★電壓保護值設定范圍為0至額定值，單位為kV。它規定了通過試品的電壓上限值，當電壓超過此設定時，儀器自動切斷輸出，進行停機操作。一般情況下電壓保護值由系統自動設定比試驗電壓高2-4KV。★電流保護值設定范圍為0至額定值，單位為mA。它規定了通過試品的電流上限值，當電流超過此設定時，儀器自動切斷輸出，進行停機操作 一般情況下電流保護值由系統自動設定。★定時修改范圍：0-60分。它規定了試驗時間的長短。單位為分鐘。★F表示輸入電壓頻率。 ★可以存儲打印20組歷史數據。以上電壓，電流均為峰值，儀器顯示的測量數據，以及打印報告上的電壓電流值均為峰值。按退出鍵顯示20組歷史數據，將光標移到“啟動試驗電壓”按確定鍵，儀器進入圖6所示的升壓界面。圖6（升壓畫面）自動升壓自檢成功后，儀器自動進入升壓狀態。儀器將用若干個周期的時間（幾分鐘）將電壓升至設定值。在升壓過程中，按停機鍵，儀器將切斷電壓輸出，回到開始畫面。當升壓值接近設定值時出現圖7圖7此時按“上下”鍵1秒鐘，微調電壓，可多次調整，調整到設定值時按“確定”鍵1秒鐘，出現圖8，儀器開始計時，計時結束后自動打印試驗報告。回到開始畫面，放電結束后關機再開始下一次測量。

<上饒>天正華意電氣設備有限公司 歡迎訪問##上饒沖擊電壓發生器價格##

上饒雷電沖擊發生器信號分析設置頁面?波形分析設置：多可以顯示4個通道波形，根據示波器的不同有所差異。?探頭倍數：根據實際探頭的倍數關系，設置示波器，這樣在示波器顯示中可以顯示為實際值，負責可能出現波形顯示不完全等問題。?濾波方式：數字濾波是進行軟件多點平均濾波。?波形方向：設置系統在正充電時，出現的波形方向，與系統的結構有關，?波形類型：可以選擇為電流波形或者電壓波形，波形的參數將自動根據波形類型進行匹配。?偏置計算：是否對波形進行去偏置操作。?采樣比：即設置系統的分流比（V/A）或者分壓比。?設置完成后點擊確認保存參數。1.3.波形測量分析：基本的測量分析均可以在工具欄內通過點擊快捷按鈕進行選擇，通過鼠標簡單的拖拽波形達到測量的目的。圖4-5 測量界面1.3.1.時間測量：點擊工具欄快捷按鈕后，通道選擇按鈕處于可選狀態，選中某通道后，如圖4-5中測量時間光標變為該通道波形顏色，在波形界面的右下方，出現光標信息，以及雙光標所在位置的波形幅值。1.3.2.幅值測量：點擊工具欄快捷按鈕后，通道選擇按鈕處于可選狀態，選中某通道后，如圖4-5中測量時間光標變為該通道波形顏色，在波形界面的右下方，出現光標信息，以及雙光標所在位置的波形幅值。1.3.3.波形峰值點測：點擊工具欄快捷按鈕后，通道選擇按鈕處于可選狀態，選中某通道后，如圖4-6中測量時間光標變為該通道波形顏色，當鼠標在波形界面上移動的時候光標會隨動鼠標的移動而移動，光標與波形的焦點也隨光標的移動沿波形滑動，在某處點擊后，即可卻請改點為值（小值）點，并且會在幅值參數處出現“Manu.”字樣，表示該值為手動測量的值。1.3.4.放大縮小：點擊工具欄快捷按鈕后，鼠標變為“十字標”，在界面上托動十字鼠標，劃出一個矩形區域，松開鼠標后，該區域將被放大至整個界面顯示。1.3.5.通道選擇：點擊工具欄快捷按鈕后，可以選中或者取消顯示該通道，伴隨著將是所有參數將不再顯示。1.3.6.查看歷史記錄：點擊工具欄快捷按鈕后，可以打開或者關閉數據庫記錄。

<上饒>天正華意電氣設備有限公司 歡迎訪問##上饒沖擊電壓發生器價格##

上饒雷電沖擊發生器技術服務、售后服務承諾和設計聯絡7.1. 現場技術服務7.1.1 設備安裝調試期間至少有三人進行現場技術服務。7.1.2 現場服務人員將遵守法紀，遵守現場的各項規章和制度；有責任感和事業心，按時到位；現場負責人了解設備的設計，熟悉其結構，可正確進行現場指導；現場服務人員身體，適應現場工作條件。7.1.3 現場服務人員負責投標貨物的開箱檢驗、設備質量問題的處理、調試，進行試運行和性能驗收試驗。調試前，現場服務人員將向客戶講解和示范有關調試方法。如果服務人員在場時發生問題，則由供方負責。現場服務人員有權處理現場出現的一切技術問題和商務問題。7.1.4 需方應為現場服務人員的工作、生活、交通和通訊等問題提供幫助。7.1.5 提供的技術資料應完整，調試報告、驗收報告由需方單位項目負責人簽字才能生效。7.2 售后服務承諾7.2.1 為使采購設備能正常安裝和運行，我們將提供相應的技術培訓。培訓的時間、地點、人數等具體內容可商定。我們將為培訓人員提供設備、場地、資料等培訓條件，并提供食宿和交通方便。7.2.2 對用戶提出的問題我們將在24小時內作出詳細解答。7.2.3 設備保修期為一年。如果投標設備出現故障，我們將在24小時內到達現場進行維修。7.2.4 保修期內，非用戶人為造成，元件在正常使用過程中損壞，我們將無償進行更換。如果某類元件損壞數量大，確實該元件存在質量問題，我們將對此元件進行改進，并無償提供足額改進后的優質元件。7.3 設計聯絡我們將與需方保持密切的聯系，有關設計聯絡的計劃、時間、地點和內容要求可協商確定。7.4 試驗環境必須設有一個可靠接地點，接地電阻＜0.5Ω!有需方提供標準的接

<上饒>天正華意電氣設備有限公司

上饒雷電沖擊發生器 技術參數1、輸出額定電壓：參見表12、輸出頻率：0.1Hz、0.05Hz、0.02Hz、0.01Hz。3、帶載能力：參見表1 0.1 Hz 0.5μF0.05 Hz 1.0μF0.02 Hz 2.5μF0.01 Hz 5.0μF4、測量精度：±（3％滿量程＋0.5KV）5、電壓波形失真度：≤5％6、使用條件：戶內、戶外；溫度：-10℃∽＋40℃；濕度：≤85％RH7、電源：交流50 Hz，220V ±5％，配20KVA變頻電源（輸入電壓127V，輸出電壓220V）8、電源保險管：參見表1五、儀器結構說明1、控制器面板示意圖 圖1圖1中各部件示意以及功能說明：(1)“地”：接地端子，使用時與大地相連。(2)“控制輸出”：輸出多芯插座，使用時與升壓體的輸入多芯插座相連。(3)“對比度”：對比度調節旋扭，用于調節液晶顯示器的對比度。(4)“功能鍵”：其功能由顯示器提示欄對應位置提示。(5)“AC220V”：電源輸入插座，內藏保險管。(6)“開關”：電源開關。內藏指示燈，開時亮，關時熄。(7)“打印機”：打印測試報告。(8)“液晶顯示器”：顯示測試數據。

歡迎訪問##上饒沖擊電壓發生器價格##

上饒雷電沖擊發生器200kV沖擊電壓發生器成套試驗設備技術方案一、適用范圍本發生器適用于35KV及以下空氣間隙、電抗器開關、絕緣子串、套管、電力變壓器和互感器等試品進行標準雷電沖擊電壓全波試驗。二、一般使用條件海拔高度：1000m環境溫度：-5℃～＋40℃相對濕度：90％日溫差：25℃使用環境：戶內無導電塵埃無火災及爆炸危險不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波波形畸變率85％（空載300PF時大于90％）；沖擊電壓波形參數及其偏差均符合有關GB311及GB16927標準的要求。7、輸出電壓大于10％標稱電壓8、使用持續時間:在70％額定電壓以上，每120秒充放電一次可連續運行，在70％額定電壓以下，每60秒充放電一次可連續運行。

歡迎訪問##上饒沖擊電壓發生器價格##

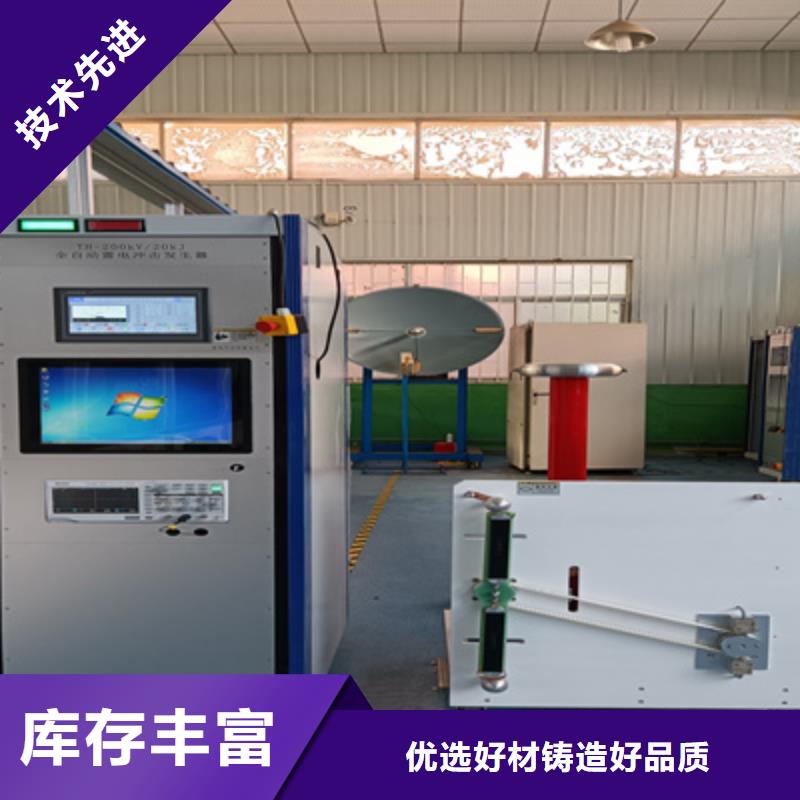

上饒雷電沖擊發生器控制系統技術參數 充電電壓整定范圍 15～150.0kV 充電電壓15～150.0kV充電電壓調節精度 1 ％充電電壓不穩定度 ＜ 1 ％充電時間設定范圍 30～900 S充電時間調節精度1 S報警延時2 S沖擊試驗次數設定范圍 0～99 次沖擊試驗次數調節精度 1次輸入電源電壓 220 VAC±10％輸出交流電壓 0～220 VAC(連續)輸出交流電流 0～30 A雙屏蔽測量電纜九、技術培訓及技術資料1．安排2～3人進行操作和設備維護培訓2．設備操作說明書，平面布置圖，電氣控制圖，電器原理圖，控制系統編程方法，維修保養手冊，裝箱單、產品質量保，產品、合格證明，外購件的合格證等有關資料。十、驗收培訓與售后服務1、驗收供方應派代表與需方共同在現場對設備進行開箱驗收；驗收項目和標準參照相關條款，如果需方和供方對驗收結果存在分歧，應本著友好協商的原則解決。2、培訓供方提供一次的免費現場試驗及培訓。3、售后服務該套設備在出廠時，由供需雙方在供方單位完成出廠驗收試驗，經驗收合格后，才允許發貨。供方負責對該試驗裝置免費全保修一年(從驗收合格之日算起)，并進行終身維修服務。保修期內負責免費檢查、更換損壞的零部件，保修期外維修服務只收取維修成本費用。在接到需方需要售后服務的電話或傳真后，供方應實行快速技術響應服務；如果必須到現場才能解決的問題，供方應保證在24小時內抵達。特殊情況下供方無償提供自用設備為用戶服務。根據需方需要，將長期免費提供版本的測量分析軟件；終身技術支持。
