使用環境條件
1）戶內套管
環境溫度不高于+40℃，不低于-40℃海拔不超過2000m；
相對濕度月平均值不大于90%
周圍空氣應不受腐蝕性活燃燒氣體、水蒸氣等明顯污穢
無經常行的劇烈震動
2）戶外套管
環境溫度不高于+40℃，不低于-40℃海拔不超過2000m；
風速不大于34m/s
產品的使用的空氣污穢程度，按GB/T5582分為I、II、III、IV等級4級；
無經常行的劇烈震動
二、產品特點
套管由瓷件、金屬附件、安裝法蘭和導電排（桿）等組成
三、用途及分類
穿墻瓷套管用于電站和變電所配電裝置上，供導電部分穿過個隔板、
墻壁或電器設備外殼，支持導電部分對地火外殼絕緣。
穿墻瓷套管按其他使用環境可分為戶外穿墻瓷套管。按穿過其中心的導體不同可分為母線
墻瓷套管、銅導體穿墻瓷套管和鋁導體穿墻瓷套管。
當銅導體與母線直接相連時，易產生電化腐蝕，接觸面溫升過高二導致街頭燒壞，影響設
壽命，故應采用銅鋁過渡接頭，但有給現場施工帶來麻煩，采用鋁導體瓷套管則可以解決
問題。
戶內、戶外穿墻瓷套管是由瓷件、導電桿、兩端金屬附件及安裝法蘭裝配而成。母線穿墻瓷套管是由瓷件兩端金屬附件，母線夾板及安裝法蘭而成（母線夾板通常由用戶按母線尺寸子配).
四、型號說明
Cl戶內鋁導體穿墻套管                     CW戶外 - 銅導體穿墻套管
CLB戶內鋁導體穿墻套管（加強型）         CWWL戶外-戶內耐污型鋁導體穿墻套管
C戶內銅導體穿墻套管                      CWC戶外 - 戶內耐污型銅導體穿墻套管
CWL戶內 - 戶外鋁導體穿墻套管            CM戶內母線穿墻套管

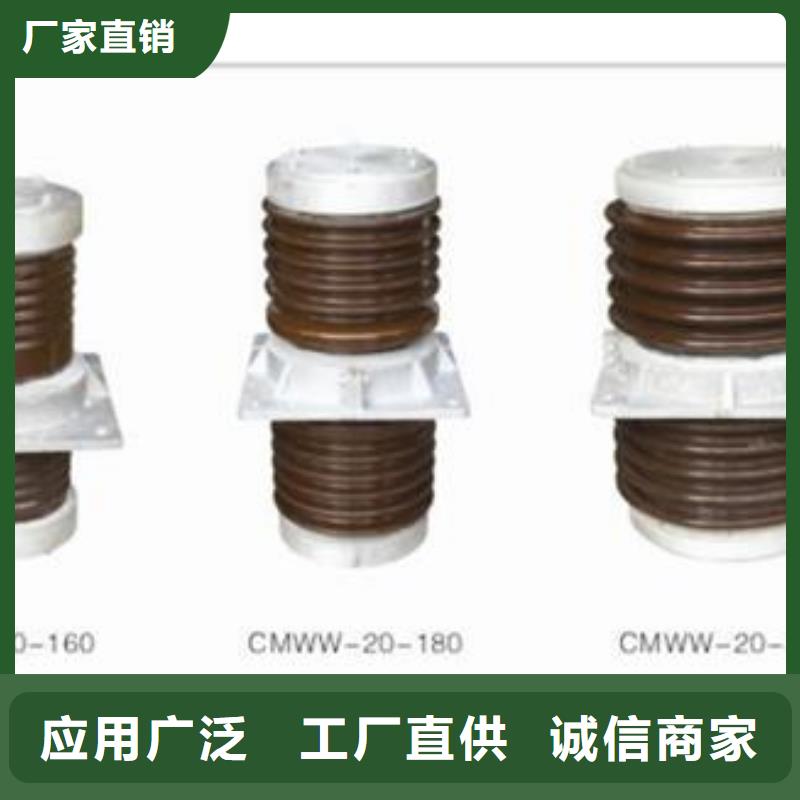

CWLB戶外 - 戶內鋁導體穿墻套管（加強型） CMWW戶外-戶內耐污型銅導體穿墻套管
字母后數字為設計順序號。
對帶導體套管，短橫后分?jǐn)?shù)：分子為套管額定電壓千伏數；Q表示大爬距；分母為套管額定電流安培數；第二個短橫后數字為污穢等級；第三個短橫后字母G表示高原型。
對字母式套管，字母后個短橫后數字為額定電壓千伏數；第二個短橫后數字為套管瓷套內徑直徑毫米數；第三個短橫后數字為污穢等級。

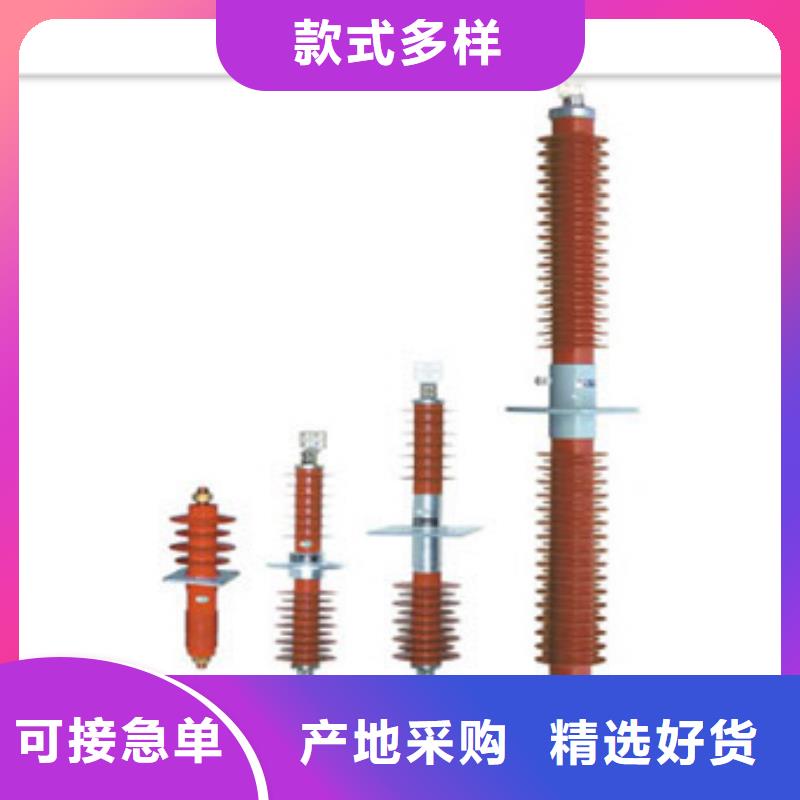

10-250KV系列復合硅橡膠絕緣套管是一種新型干式穿墻套管，套管芯體采用ERC高溫加強纏繞空心管或環氧樹脂玻璃纖維拉擠管和先進的干式生產技術，產品性能穩定，局部放電量小，介質損耗小，產品免于維護，同時由于產品采用合理的設計結構，產品內部電場分布均勻，熱穩定性能好，運行系數較高。另外產品外絕緣材料還采用電氣性能，憎水性能和耐老化性能優異的高溫硫化硅橡膠材料。因此，產品具有優異的耐污能力和防性能，在產品運輸，安裝等方面極為快捷方便，符合電力產品環保、無油化、小型化的發展趨勢。是滿足城鄉高壓電網改造要求的新一代產品。

復合絕緣子是一種特殊的絕緣子，主要的使用在了架空的輸電線路當中，都是采用的是特殊的原材料加工制作而成的，在使用的時候有著非常重要的作用，在使用的使用能夠有效的防止老化的現象，這款產品一般的情況都是采用的高密度聚乙烯為主要材料，可以根據絕緣子的不同的用途加工制作成各類低壓的絕緣子，而且這款產品與其他的絕緣子相比，造價低、施工的時候也是非常方便的，從而提高了功效，有著良好的使用性能，使用起來更加的可靠，是一種非常理想的低壓架空配電線路用絕緣子。實用新型和高壓的電氣技術領域，具體的設計一種高壓穿墻套管，那么大家對于這款產品了解嗎？今天我們就具體的了解一下，該產品安裝工藝的一些做法。希望能夠給大家?guī)砀嗟膸椭?，也能夠讓大家?duì)這款產品更多的了解和認識。
高壓穿墻套管很多的大型的鏡子點除塵設備等，有效的受到高壓整流變壓器二次回路的使用，防止輸出回路發生，能夠有效的保持整體的流變壓器。而且在整體流感電壓當中輸出端的安裝，能夠在經過該產品，將高壓直流電送入到凈化設備電場，而對于現場安裝，有的安裝在整體的電流變壓器輸出端，或者是高壓的隔離開關之間。現有的電除塵的阻尼電阻，一般的情況都是采用的暴露一下，空氣當中的安裝方式，對于一些進的設備當中，由于采用的是大型的安裝方式，需要保留足夠的絕緣空間，往往就會使設備電氣控制上的積體變大。

高壓穿墻套管是供導電部分穿過墻壁或電氣設備(如高壓油開關、變壓器、高壓互感器等)箱殼，并使導電部分固定在相應部位的部件。安裝高壓穿墻套管應符合如下要求：

(1)穿墻套管水平安裝時法蘭在墻外側；垂直安裝則法蘭在上方。

(2)穿墻套管中心距離，一般規定35kV為60em；10kV為45cm，如用于潮濕環境，應適當增大距離。

(3)進、出線雙回路的穿墻套管為避免干擾，小距離應相距2m以上。

(4)穿墻套管引線至戶外地面的高度應盡量滿足6．35kV不少于4m；110kV不少于5m；如高度不足2．5m時，必須裝設固定圍欄。

(5)穿墻套管應根據連接導線(母排)選用相同材質的導電桿，如材質不同，必須通過銅一鋁過渡板連接。

(6j穿墻套管戶外引線必須制作“U”形滴水彎頭，如用絕緣導線，則要在“U”形彎頭底部將絕緣切口以利泄水。

(7)穿墻套管一般宜固定在厚度為8～20mm鋼板上，并使孔徑大于套管嵌入部位5mm以上；固定板為混凝土板時， 厚度不得超過50mm，而且不得將法蘭埋人混凝土或抹灰層內。

(8)對于額定電流在1500A以上的穿墻套管，不得裝在混凝土板上。但裝在鋼板上時，由于鋼為導磁體，當大電流通過套管導電桿，在鋼板上形成閉合磁路，會產生很大的渦流、磁滯損耗而使鋼板嚴重發熱，將加速套管的絕緣介質老化。為此，可在鋼板套管嵌入孔之間沿直徑橫向開出寬度為3～5mm的縫隙，將孔與孔之問在水平方向連通，然后再用非磁性材料(銅或不銹鋼)填焊縫隙，以增加環繞套管磁路的磁阻，從而減少損耗發熱，有效地延長套管的使用壽命。

10-250KV系列復合硅橡膠絕緣套管是一種新型干式穿墻套管，套管芯體采用ERC高溫加強纏繞空心管或環氧樹脂玻璃纖維拉擠管和先進的干式生產技術，產品性能穩定，局部放電量小，介質損耗小，產品免于維護，同時由于產品采用合理的設計結構，產品內部電場分布均勻，熱穩定性能好，運行系數較高。另外產品外絕緣材料還采用電氣性能，憎水性能和耐老化性能優異的高溫硫化硅橡膠材料。因此，產品具有優異的耐污能力和防性能，在產品運輸，安裝等方面極為快捷方便，符合電力產品環保、無油化、小型化的發展趨勢。是滿足城鄉高壓電網改造要求的新一代產品。
使用環境條件
 1、戶內套管 環境溫度不高于＋40℃，不低于-40℃ 海拔不超過2500m
相對濕度月平均值不大于90％ 周圍空氣應不受腐蝕性或可燃?xì)怏w、水蒸汽等明顯污穢 無經常性的劇烈振動
 2、戶外套管 環境溫度不高于＋40℃，不低于-40℃； 海拔不超過2500m； 風速不大于34m/s
產品的使用環境的空氣污穢程度，按GB/T5582 分為Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 級； 無經常性的劇烈振動本系列產品戶內-戶外型干式復合
