金昌交流采樣現場校驗儀 頻率變送器檢測 在“XX變送器參數輸入”（XX會隨按圖下方五種變送器的類型對應鍵而相應改變）界面里，按底部“頻率”鍵，選擇頻率變送器檢測。“頻率范圍”欄目中通過鍵，可選擇五種變送器輸入范圍：45Hz～55Hz、46Hz～54Hz、47Hz～53Hz、48Hz～52Hz、49Hz～51Hz。選擇“自動”后按“OK”鍵，屏幕提問“是否要做響應時間？”，回答后屏幕第二次提問“是否要做諧波影響？”，回答后屏幕第三次提問“是否要做紋波測量？”，回答后進入自動測試誤差程序。裝置自動對包括和標稱值在內的各均勻校驗點進行檢測并得出誤差。若用戶對“是否要做響應時間？”、“是否要做諧波影響？是否要做紋波測量三項做出過“是的選擇，裝置將做相應測試并在“誤差”欄顯示結果。功率因數變送器檢測 在“XX變送器參數輸入XX會隨按圖下方五種變送器的類型對應鍵而相應改變）界面里，按底部“因數”鍵，選擇功率因數變送器檢測。功率因數變送器檢測提供三相三線和三相四線兩種接線方式，可在“接線方式”欄目里選擇（“3/3”方式時，裝置自動將Ua、Uc的電壓和Ia、Ic的電流升至被檢變送器額定電壓、電流值的；“3/4”方式時，裝置自動將Ua、Ub、Uc的電壓和Ia、Ib、Ic的電流升至被檢變送器額定電壓、電流值的；操作員根據被檢變送器的接線圖選擇接線方式，并且對應接到裝置的各相輸出端上，對于裝置的電流輸出端沒接被檢變送器的，應將其短接，以免開路。三相三線被檢儀表的Ub端接裝置的Uo端。）。選擇“自動”后按“OK”鍵，屏幕提問“是否要做響應時間？”，回答后屏幕第二次提問“是否要做諧波影響？”，回答后屏幕第三次提問“是否要做紋波測量？”，回答后進入自動測試誤差程序。裝置自動對0.5L、0.6L、0.7L、0.8L、0.9L、1.0、0.9C、0.8C、0.7C、0.6C、0.5C十一個校驗點進行檢測并得出誤差。若用戶對“是否要做響應時間？”、“是否要做諧波影響？是否要做紋波測量？”三項做出過“是”的選擇，裝置將做相應測試并在“誤差”欄顯示結果。

<金昌>天正華意電氣設備有限公司

金昌交流采樣現場校驗儀交流變送器檢測圖21的上半部分顯示內置標準所測得的各相電壓電流、功率、功率因數和總的有功功率無功功率、功率因數、頻率及裝置當前的檔位和接線方式。中間部分用于設置被檢變送器的額定電壓額定電流（或額定功率：對于功率變送器的檢測，既可輸入額定電流也可輸入額定功率。當光標位于額定電流框里時，按或鍵，可在“額定電流”和“額定功率”間切換）輸出范圍（電壓、電流變送器有0～1V、0～5V、0～10V、0～20V、0～1mA、0～2.5mA 、0～5mA、0～10mA、0～20mA、4～20mA 、1～5V、2～10V十二種輸出范圍可選；功率、因數、頻率變送器輸出范圍比電壓、電流變送器輸出范圍多-1V～0～1V、-5V～0～5V、-10V～0～10V、-20V～0～20V、-1mA～0～1mA、-2.5mA～0～2.5mA 、-5mA～0～5mA、-10mA～0～10mA、-20mA～0～20mA、1V～3V～5V、2V～6V～10V、4mA～12mA～20mA 十二種雙向可選）、接線方式（三相四線有功、三相四線無功、三相三線有功、三相三線無功、單相）和檢定方式（“自動單點時間”（響應時間“諧波紋波”）等信息。裝置在開機或復位后，參數輸入界面中會自動顯示上一次所輸入被檢變送器的參數，有利于校多塊同參數的變送器。若“XX變送器參數輸入”（XX會隨按圖下方五種變送器的類型對應鍵而相應改變）界面和電能變送器單點校驗”界面里有不正常顯示時，請按“返回”鍵，可在變送器校驗子菜單中按（交流變送器初始化）后，使其回到初始狀態，恢復顯示正常。注：進行初始化時，不可中斷電源，以免數據遭到破壞！交流電壓、電流變送器和頻率變送器的自動檢測在本裝置的A相進行。變送器的輸出接到后板對應“直流輸入”的電壓、電流輸入端。底部五個鍵用于選擇被檢變送器的類型（圖21是按“功率”后的顯示）用或鍵，把光標移到相應信息欄目，通過數值鍵和鍵在同一欄目輸入數字或選擇相關選項。檢定方式”欄目中的五個選項解釋如下自動”根據檢定規程，裝置內預置了各類變送器的校驗點。裝置將自動檢測被檢變送器的這些校驗點誤差。單點選好某一校驗點后，裝置不斷地檢測這一點的誤差（方便調試變送器的誤差）時間僅檢測變送器的響應時間。“諧波”——僅檢測變送器的諧波影響。“紋波僅檢測變送器的紋波。

變電站自動化系統校驗裝置價格公道

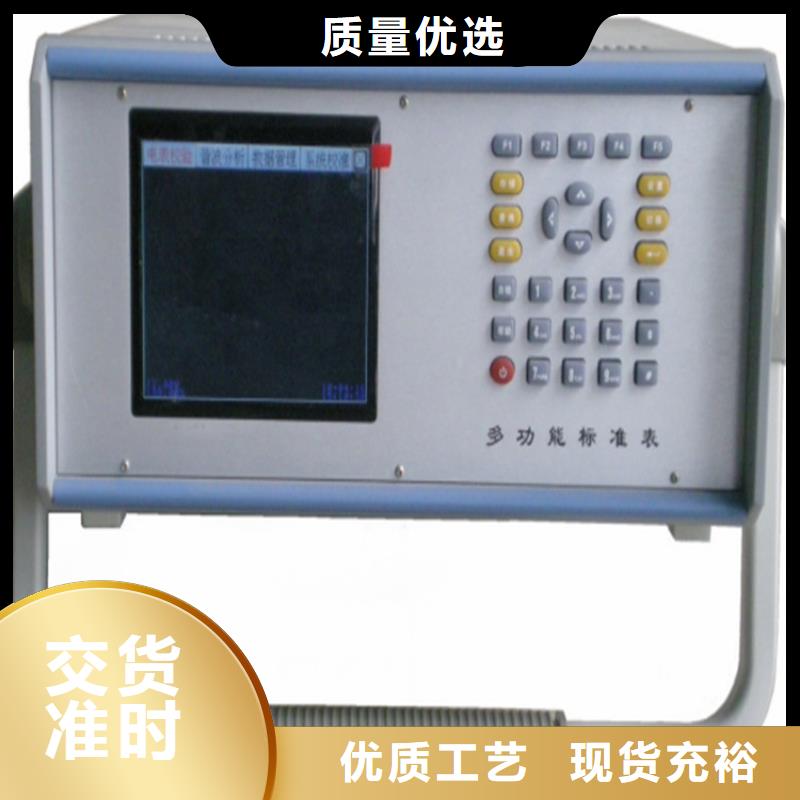

金昌交流采樣現場校驗儀三相多功能標準表產品概述三相多功能標準表其核心部分采用32位DSP和16位高速低功耗數模轉換器組成高精度工頻交流采集器。既可用做校驗裝置的標準表，又可用做測試校驗裝置的校驗儀。顯示器采用6.5寸TFT彩色液晶屏，圖表字符顯示清晰。裝置具有量程寬、精度高、工作穩定可靠、操作簡單的特點。主要功能及特點1． 可測量交流電壓、電流、有功功率、無功功率、頻率、相位和功率因數；2． 可測量電壓、電流諧波含量和波形失真度；3． 作為測量有功電能、無功電能標準時，輸出標準脈沖頻率可達2MHz；4． 可測量校驗裝置的電壓、電流、功率穩定度；5． 可測量校驗裝置的標準偏差估計值；6． 可測量校驗裝置的三相電壓對稱度、三相電流對稱度；7． 可測量校驗裝置安放被檢表位置的磁感應強度；8. 可測量直流電壓和直流電流（選項）；9． 變送器測量（選項）；10．設有RS-232接口，可由PC進行控制操作；11. 與交直流電表·變送器校驗臺配合，可組成一套高精度、高穩定度的0.05級三相交流電表測試系統。主要技術指標交流測量·電壓量程(V): 6.25、12.5、25、50、100、200、400、800，全自動切換，1000V； ·電流量程(A): 0.25、0.5、1、2.5、5、10、25、50、100，全自動切換；·電壓、電流、功率測量準確度 ±(0.03％RD＋0.02％RG)； ·電能測量準確度 ±0.05％；·標準脈沖輸出 ≤2MHz；·頻率測量范圍 45～65Hz；·頻率測量準確度 5×10-5；·相位測量誤差±0.02°；·功率因數測量誤差 ±0.0001；·諧波及失真度測量 諧波次數31次；諧波誤差

金昌交流采樣現場校驗儀三相交流采樣在線校驗儀運用國際ARM＋FPGA構架并行處理器技術；以高速、高精度A/D轉換器為核心；利用多片微處理器和大規模可編程邏輯集成電路；高速同步采樣電壓、電流、相位和周期；通過數學計算有效值。 同時，整體儀器的校準采用數字修正，無需電位器，從而減少了儀器的不確定性，實現了儀器長期高精度測量。采用液晶彩屏顯示，菜單操作，具有標準的RS232接口，可方便地與其它儀器設備組成自動計量系統；該儀器是目前國內中頻參數測量的性能儀器之一。可廣泛用于電力系統、計量院所、軍工企業等部門作為電壓、電流標準或現場檢測的理想設備。電力系統計量部門作為三相工頻電壓、三相工頻電流、三相有功功率、三相無功功率、頻率和相位標準表或現場檢測設備。

<金昌>天正華意電氣設備有限公司 變電站自動化系統校驗裝置價格公道

金昌交流采樣現場校驗儀 電能表校驗校表舉例：例、自動檢定一只220V/5A電能常數為450的三相四線有功電度表，操作步驟如下：1、將被校表掛在校表架上并接好線，對準光電頭，如需打印，則要接好打印機，打開打印機開關；2、啟動總電源開關，待液晶顯示屏主菜單正常顯示后按【←】或【→】光標鍵進入電能表校驗主菜單，根據主菜單提示，按數字鍵【2】進入三相四線的有功表校驗狀態；3、可用【↑】或【↓】鍵翻閱子菜單，進入電流檔位頁，根據子菜單的提示，按數字鍵將電流量程切換到5A檔位；4、同上翻閱子菜單，進入電壓檔位頁，根據子菜單提示，按數字鍵將電壓量程切換到200V檔；5、按【監控】鍵子菜單消失，屏幕上出現請輸入數值，按數字鍵【1】【1】【0】【電壓】鍵，電壓表則顯示220.00電壓值輸入完畢；6、按【分格】鍵子菜單消失，光標移至圈數一欄，按數字鍵送入被校圈數如按【2】再按【分格】鍵確認，則被校表圈數為兩圈，也可直接按【分格】默認被校圈數為1圈；7、按【監控】鍵子菜單提示“請輸入數值：”此時輸入：【4】【5】【0】【參數】，注：監控鍵為一個多功能鍵，需和其他鍵配合使用：a、可作為退出當前子菜單，顯示主菜單，b、也可配合功能鍵及數字鍵置入相應的參數；8、檢查光電頭采樣是否正常；9、按【校驗】鍵屏幕顯示：1、自動檢表，2、單點檢表，根據提示按數字鍵【1】本機進入自動校驗，并自動上升相應的電流幅值，根據光電采樣計算并顯示誤差；10、如需單點校驗，則按數字鍵【2】，被校表誤差將誤差欄中顯示，這時請按【↑】或【↓】鍵移動光標至電流根據子菜單選擇您所需校驗點的電流幅值。存表總清密碼：

金昌交流采樣現場校驗儀電壓、電流、頻率相位的大小調節都必須先按一下相應的功能鍵后方可調節（在VFD顯示屏上的相關位置有方塊符號作提示）＊ 本校準儀設置相位（零度）自校準功能，相位在自校前，顯示屏上PF值為------，Φ前面有×號，表示此時相位值未經校準。自校前請先接入被檢表（功率表、相位表、功率因數表），在電壓、電流輸出都大于滿量程的50％的情況下，按 鍵，顯示閃爍數秒后，自校完成。（自校后本機可校驗相位表，誤差≤0.1°；用戶如對相位（角度）要求較高，請經常進行相位檢查（在Φ功能下，按100％鍵），在進行相位檢查時仍必須接入負載，顯示電壓電流都大于滿量程50％，如相位準確則顯示 Φ：OK，在電壓、電流負載改變或檔位改變后，相位必須重新校零。）5.6電流輸出設H/L電平開關，以滿足不同內阻電流表的要求，一般情況下，請撥向“L”位置，當輸出電壓不能滿足要求時，再撥向“H”。六、注意事項：6.1 當儀器有輸出時，盡量避免轉換各種開關，以免損壞儀器或被檢儀表。6.2 電流輸出連接導線的電流密度應不小于4A/mm2。6.3 電壓輸出在低量程檔（1V），連接導線截面積應大于2.5mm2，電壓輸出在高量程檔（100V以上），連接導線應有良好的絕緣，并注意人身。6.4 儀器過熱（超溫）機內蜂鳴器開始鳴叫，此時應把電壓、電流輸出都回零（可不關機），待蜂鳴器不叫后再繼續使用。6.5 關機前請切斷所有輸出。

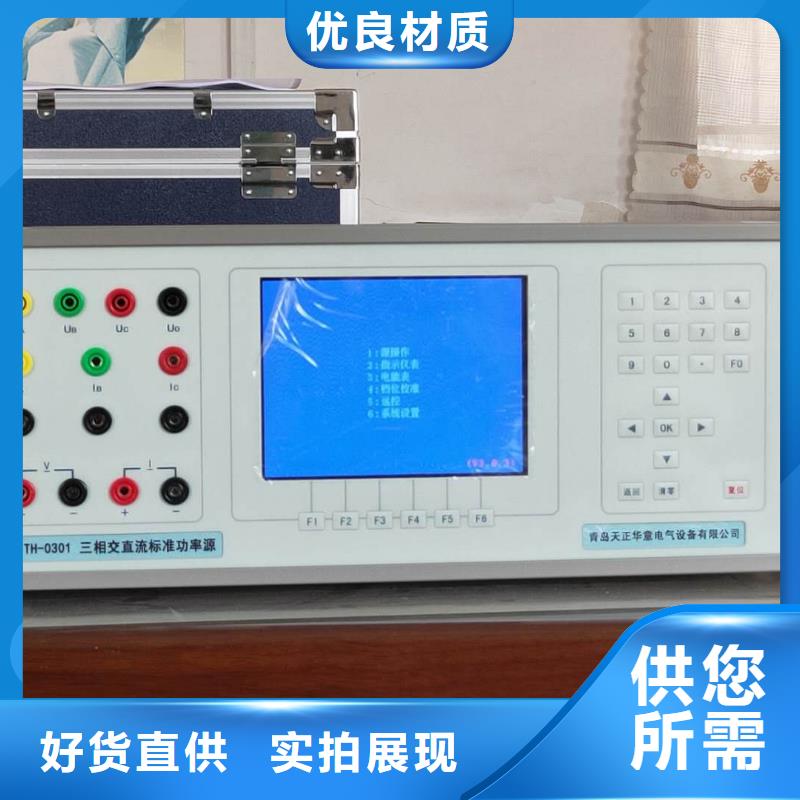

金昌交流采樣現場校驗儀【監控】當置入各數據出現錯誤時，可按監控鍵后輸入數字鍵、再按相應的【電壓】、【電流】、【頻率】或【相位】鍵可送入相應的電壓、電流、頻率、相位的幅值，；【表號】1、可配合查詢鍵使用，查詢被校表的數據（以上在說明【查詢】時已闡述）；2、本機在受計算機控制通訊時，按下【表號】后顯示屏出現遠控字樣即允許與計算機通訊；如圖顯示：【分格】1、校指示儀表時置入相應被校表的分格數；2、在校驗電能表時，用作置入被校表所須校驗的圈數；【復位】則機內所有數據，恢復到初始狀態；3、方向鍵：【←】、【↑】、【→】、【↓】為翻閱菜單及移動光標的作用。總電源開關：為開啟本機電源。開機后顯示屏進入主菜單，如圖顯示：顯示屏分為上、下兩個區域，以空格為界。顯示屏中黃點為光標，將光標移至相應的格內則允許改變相應的各種數據。以空格以上的區域又分為顯示格和數據輸入格。Ua、Ub、Uc、Ia、Ib、Ic、P（功率）為輸出實際值顯示格，既顯示本機所輸出的A、B、C各相的交流電壓、電流、功率。（注：在輸入交流電流時，交流電流輸出端應短路。在輸入直流電流時，將A相交流電流輸出端開路，將直流電流輸出端短路。在輸入交、直流電壓時，電壓輸出端應開路。）由于本機設計的是定頻、定相源，所以Φa、Φb、Φc、Hz、COSΦ顯示格是數據輸入顯示格，根據被校表的要求在校表前輸入的，具體輸入方法見上。額定電壓、額定電流、PT、CT、相別、分格、總分格也是數據輸入顯示格，具體輸入方法見后。

變電站自動化系統校驗裝置價格公道

金昌交流采樣現場校驗儀表源一體化結構、全數字閉環標準源技術，使用嵌入式系統、7寸TFT彩色液晶顯示器、CPLD芯片和高精度A/D、D/A等一系列先進器件，體積小重量輕，可廣泛應用于電能計量行業、電氣實驗室。電廠和其他相關部門，便于攜帶到現場使用。它具有以下特點：? 采用觸摸屏控制面板加面膜按鍵，顯示信息量大，使用簡單方便。? 內嵌高等級標準功率電能表，并以此為標準進行數字閉環反饋，電壓、電流、頻率、相位、有功功率、無功功率、視在功率、功率因數等各參量均可作為標準使用。? 具有多種保護功能：限流保護、功放保護、電壓短路保護、 電流開路保護、功放熱保護等功能。? 三相電壓、電流回路獨立控制，每一相的電壓、電流輸出參量可分別調節。? 智能檔位：在儀器允許輸出的范圍內，用戶可以任意設定三相電壓、電流各自的額定電壓、電流檔位，電壓電流的試驗點、調節細度均參照用戶設定的額定檔位值，方便用戶操作。 ? 電壓、電流、相位試驗點豐富，便于操作。? 帶RS232串口，開放通訊規約，便于計算機控制及升級軟件。

---
