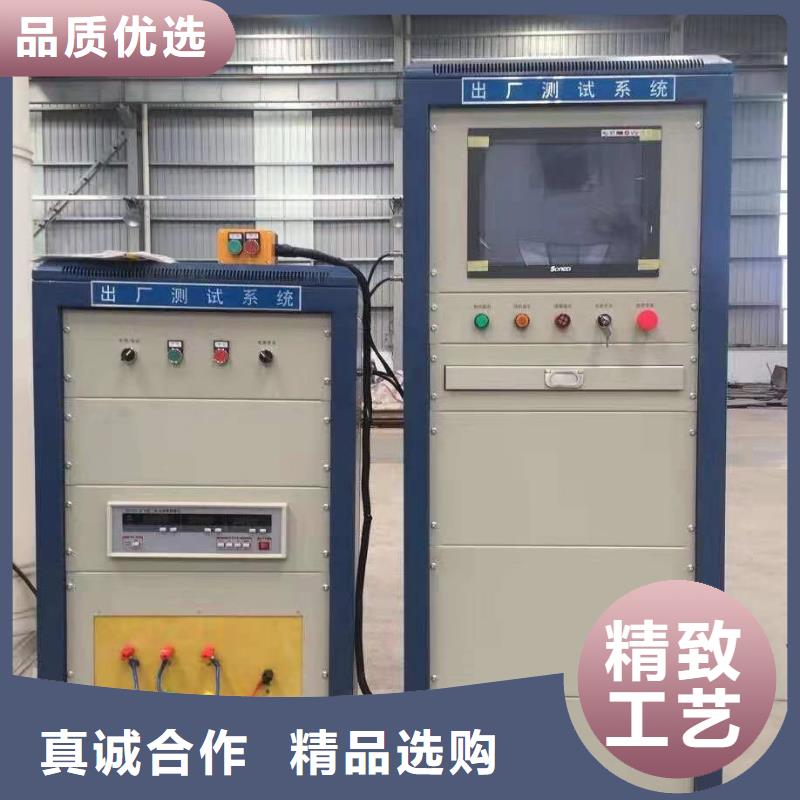

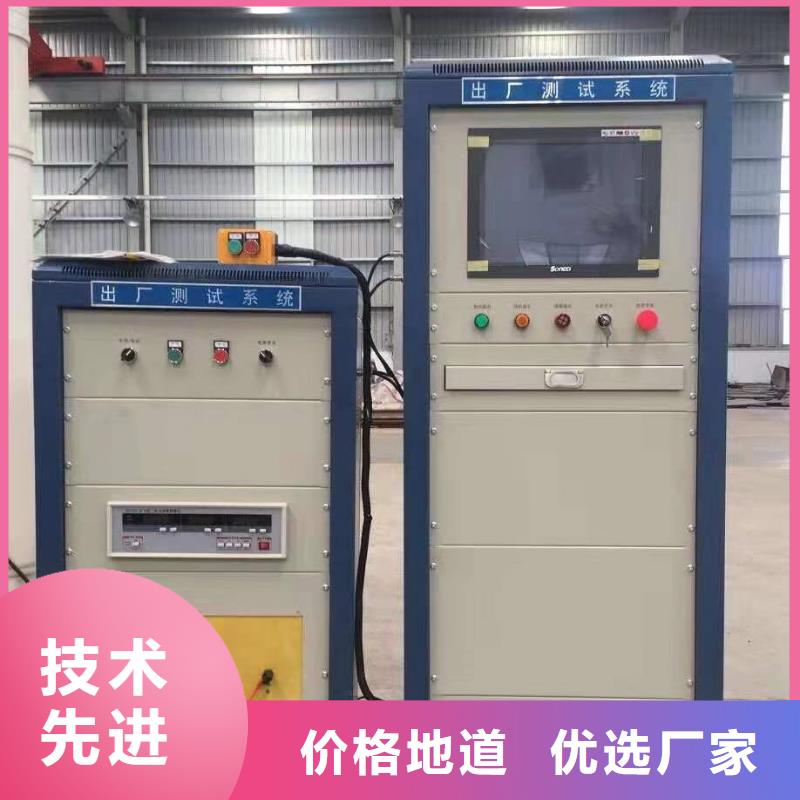

錦州發電機特性綜合測試儀堵轉及空載采用型號為YAJ-1701E高精度數字測試儀外形如下：所有項目測試完成，數據全部保存在計算機內，通過鍵盤翻頁鍵可使計算機屏幕依次顯示上次啟動按鈕按下后所測電機的測試結果，以方便查詢。以上項目可以全部測試，也可通過設置或選擇，只進行其中一個或幾個項目的測試。所有項目測試完成，數據全部保存在計算機內，通過鍵盤翻頁鍵可使計算機屏幕依次顯示上次啟動按鈕按下后所測電機的測試結果，以方便查詢。以上項目可以全部測試，也可通過設置或選擇，只進行其中一個或幾個項目的測試。六、軟件功能介紹：1、系統軟件功能介紹：測試程序?qū)﹄姍C(jī)進行自動測量，并根據測試參數進行判斷。還具有測試參數的編輯管理功能，測試結果的存儲、檢索和打印功能，測試結果的統計功能1.1啟動系統:系統接線正確后方可啟動系統總電源。1.2啟動硬件:首先將系統所需各種電源送入系統，然后將繼電器—接觸器控制盤上的空氣開關接通，系統控制部分接通，先檢查電壓表指示電壓是否正常；無異常現象后打開工控機及顯示器電源，啟動計算機，計算機將自動引導至WINDOWS操作系統的桌面。1.3啟動軟件:如果計算機啟動后沒有自動進入測試系統界面，則可以通過雙擊桌面上的快捷方式圖標(測試程序保存在“D:\電機出廠”目錄下)進入測試系統界面。本系統測試程序在WINDOWS系統中運行。測試程序運行時請關閉其它程序，以確保系統測量的穩定性和準確性。進入測試系統時首先會出現提示窗口，初始化完成并且啟動按鈕在停止?fàn)顟B(tài)時即可進入測試界面三相電機。

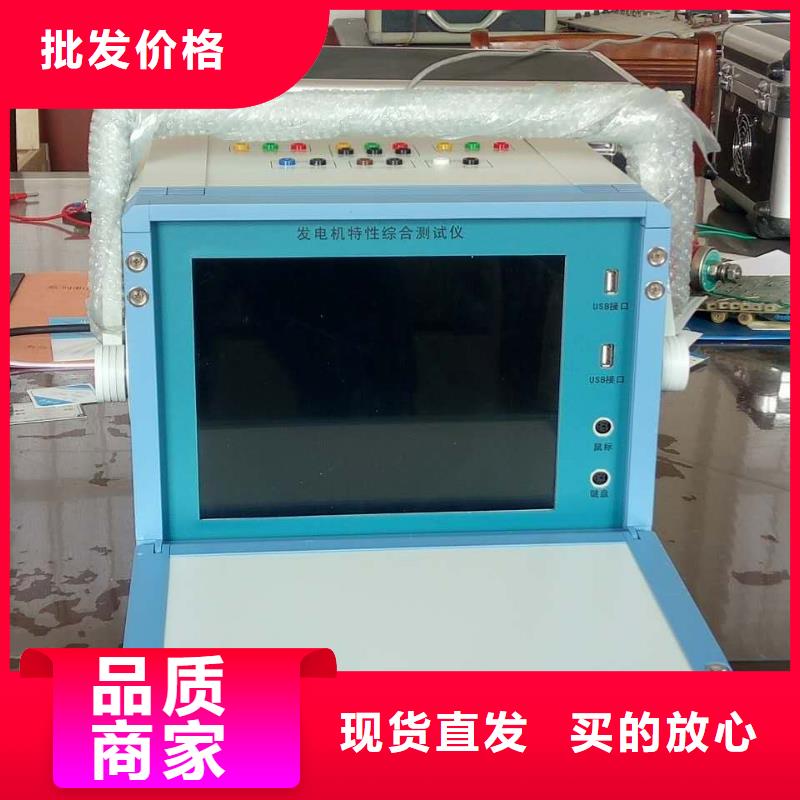

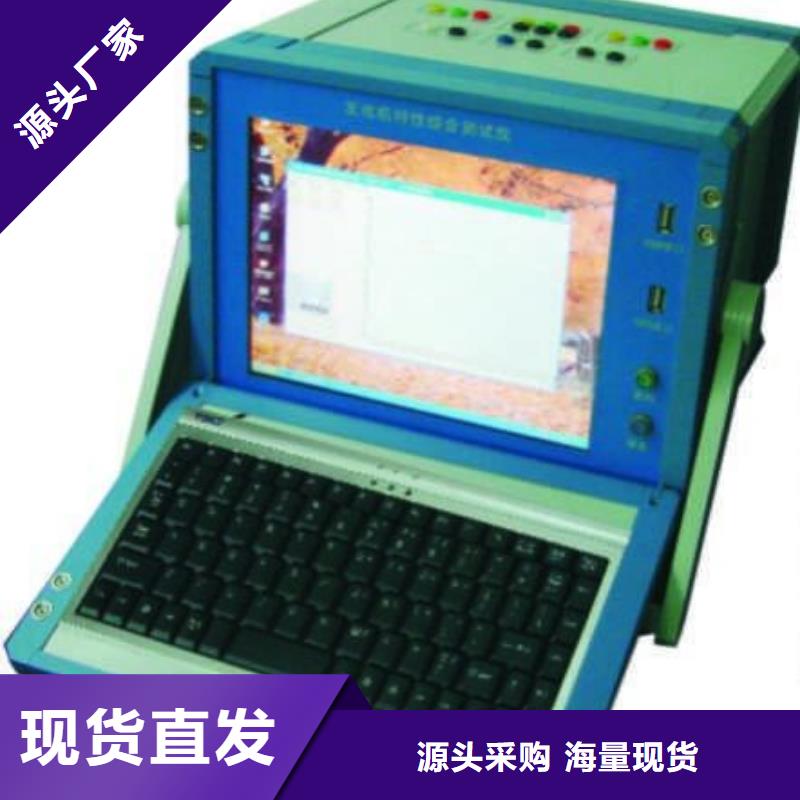

錦州發電機特性綜合測試儀TH-2B發電機特性綜合測試系統是專門為發電廠發電機組大修后電氣啟動試驗而設計的，它可完成發電機的各種特性曲線（發電機空載、短路、滅磁、零起、±10％階躍、頻率試驗以及勵磁機的負載試驗等）的實時測量和分析，具有測量信號多、精度高等特點。二、技術特點1.采用標準接口，以適應各類電廠（火力發電廠、水利發電廠、核能發電廠等）的需要。2.可進行自動采集數據，也可進行交互式采集數據。3.實時繪制特性曲線，使測試更直觀。4.可進行波形對比，將實測數據和歷史數據進行同坐標對比，以利于判斷。5.檢測數據穩定、、可靠，從而能正確判斷電機的檢修情況，以確保發電機正常運行。6.采用圖表輸出方式，更易于分析判斷和存檔。7.采用工控機主板，大屏幕液晶顯示器與測試單元一體化設計，可靠性更高8.本系統程控化程度高，大大降低了測試復雜度，提高了工作效率和性。9.6路電壓信號處理采用先進的電磁感應、光電隔離原理，測試精度高，響應時間快、性能穩定。輸入與輸出完全隔離，隔離電壓大于3KV，過載能力可持續2倍于標稱電壓（3相150V、3相750V），輸入阻抗大于150KΩ（或750 KΩ）。10.3路電流信號處理采用鉗式電流傳感器，現場接線方便、，測試精度高，響應時間快、性能穩定。輸入與輸出完全隔離，隔離電壓大于3KV，可持續過載能2倍于標稱值，瞬時20倍60秒過載。

錦州發電機特性綜合測試儀滅磁時間常數 對于發電機滅磁時間常數的計算，需要選擇試驗曲線起始點，即曲線上開始下降的那一點，用對話框中基點提示框中的箭頭來選取，同時觀察曲線上十字叉的走向和對話框中基點值的變化，系統會自動計算出起始點到0.368處的滅磁時間超調量δ 對于發電機零起、階躍試驗的分析計算，需要選擇試驗曲線起始點和穩定后的位置點，系統會自動給出超調量δ，調整時間t。對于10％階躍試驗，還要告訴系統具體試驗類型，如果是－10％階躍，則選取對話框中的負10％階躍。波動次數要求用戶根據波形的分析變化來填入，而非系統自動填入。對于系統給出的數據錄入功能，使用時要注意，對于同一機組同一次檢修后的不同試驗類型，在時間的輸入上要有間隔區別，那怕是分鐘上的區別也可以，防止不同試驗數據沖消。本系統還有數據編輯功能（數據編輯功能的使用是防止用戶在數據輸入時的疏忽，以備修改使用）、數據打印以及波形打印功能，其操作很方便，每一步都有相應提示，這里不再贅述。對于試驗參數的變比，如果是通過PT、CT 得到的二次量或通過直流分流器得到的75mV量，則在變比中填入一次量值，系統會自動得到變比值，如發電機定子電壓Uab一次到二次的PT標稱值為10500/100，則在變比中直接填入10500。如果是將直流勵磁機（發電機轉子）的電壓Uf直接接入，變比添1。如果是交流勵磁機定子電壓Uabf直接接入，則變比填100。

錦州發電機特性綜合測試儀諧波分析程序諧波分析程序只針對交流正弦信號有效，將待分析的曲線的一至兩個完整周期的信號置于示波器窗口（請勿選擇過多的信號周期，否則會造成分析的分辨率下降）如圖22所示。當選擇好完整的信號周期后，按照?qǐng)D19所示選擇對應的數據分析通道，儀器自動計算出該信號的總諧波含量以及各次諧波含量，分析結果展示如圖23所示。生成WORD文檔按鈕能將當前展示窗口中的所有數據轉換成WORD報告。圖23諧波分析結果展示3.15 圖形編輯程序所有采集的試驗數據和信號組合運算后的數據組成的示波器圖形都可以進行圖形編輯，點擊圖形編輯后當前窗口中的示波器圖形會被導入至圖形編輯器如圖24所示。圖24 圖形編輯圖形編輯項目包括添加文字標識，修改文字標識，刪除文字標識，改變圖形背景和顏色，改變當前坐標系顯示。其中添加文字標識后，儀器提示用戶設置文字的內容和大小，標識會被自動放置在示波器中心，用戶通過鼠標拖動改變標識的位置。當用鼠標單擊某一標識后該標識被選中，用戶可以對選中的標識進行屬性修改和刪除操作，標識設置窗口如圖25所示。圖25 標識設置當某一坐標系被選中時該坐標系會被顯示，否則坐標系將不會顯示在圖形中，坐標系顯示的順序和示波器是完全一致的。選擇彩色圖形后則編輯器中當前圖形的背景色變成白色，用戶可以通過顏色選擇設置某一曲線的顏色，通過切換曲線選擇改變當前的操作曲線。選擇黑白圖形后則編輯器中顯示背景為白色，曲線為黑色

錦州發電機特性綜合測試儀在設置頁面中，可以選擇窗口顯示的參量（32路模擬量，24路派生量，16路開關量）。?在此頁面下可以進行“模擬量錄制選擇”，“開關量錄制選擇”的勾選以及“記錄間隔”的設置。?記錄文件項可將記錄文件存到指定的一個文本文件中，啟動自動記錄功能，程序按設定的記錄間隔周期地記錄參量值。?無論是否啟動自動記錄功能，點擊“記錄當前數據”按鈕，用戶都可以隨時記錄一點數。當前數據將被記錄在記事本文件中，記錄總點數顯示在窗口上方的“已記錄數據”的顯示框內，此點數的記錄只限本次“實時列表”頁面的已記錄數數據的點數，關閉當前頁面“已記錄數據”的數量將置零。?點擊“打開記錄文檔”將顯示記錄參量值的數據內容，在記事本文件中可以對記錄的數據進行保存/打印等操作。5.3.2 實時波形點擊“在線監測/實時波形”進入“實時波形”頁面，如圖9所示：圖9?參量列表：分成波形、有效值、開關量狀態，列出當前的數據文件對應的參量列表，單擊參量名前的圖標可以在子窗口中繪制/隱藏該參量。?統計窗口：分成波形、有效值、開關量狀態，列出當前前的子窗口（數據窗口）的數據文件對應的參量信息。對于模擬量波形、模擬量有效值，派生量有效值、派生量波形顯示的信息包括名稱、代號、單位等，包括參量的值、小值、光標所在點對應的數值。對于開關量，除名稱、代號外，顯示開關量動作曲線，以及光標所在點的狀態。?改變曲線顏色：?jiǎn)螕魠⒘棵Q下方的顏色區，會彈出顏色選擇菜單。?顯示工具條：游標的相關信息在操作欄顯示，其中“頻率”值，即是時間差的倒數。游標的移動方法為鼠標左鍵拖曳。在游標線上雙擊可選擇焦點游標。如果在操作欄上選擇了“鎖定游標”，則在橫軸（時間軸）放大/縮小時，游標保持其原有時間點，此時游標可能被移出畫面。如未選擇“鎖定游標”，則游標相對畫面保持不動。在Y軸（縱軸）方面，曲線有兩種顯示方式：分軸、同軸。分軸：每個參量有獨立的基線、比例值，可以單獨在畫面上縱向移動，可以單獨放大、縮小。基線在畫面以點劃線表示，與曲線顏色一致。同軸：所有參量使用統一的縱軸坐標（標幺制或有名值），零點、比例值是一致的。

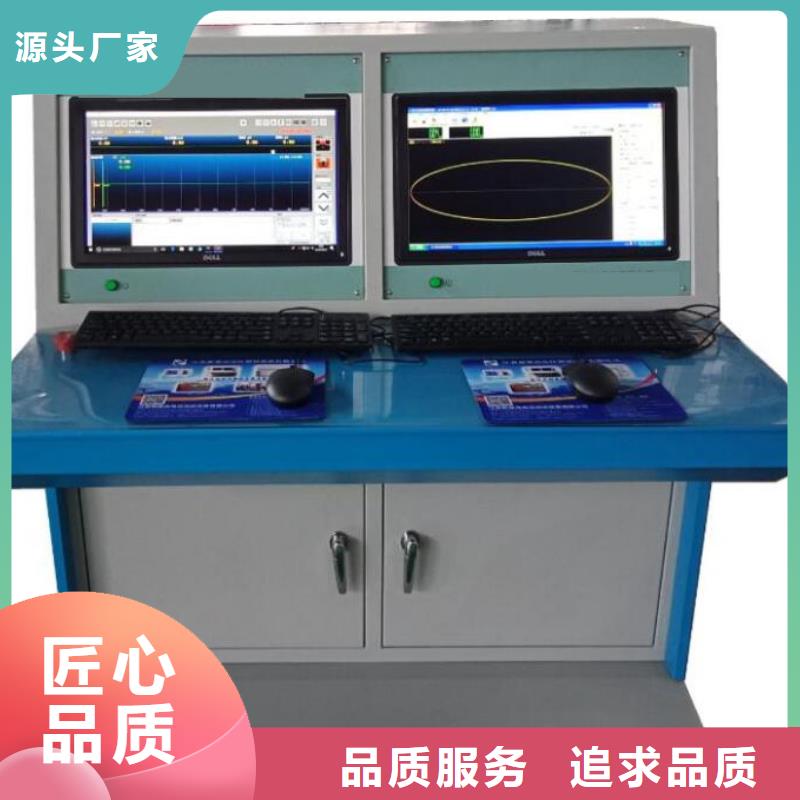

錦州發電機特性綜合測試儀 測試系統特點1．測試接線方式：4＋1工位接線測試。 2．一次接線、按一次啟動鍵可完成全部測試項目，不測試的項目可以屏蔽。可單做一項或幾項。設備配備報警燈，運行測試狀態燈光。3．?dāng)?shù)據自動分析、比較、判斷及報警，自動儲存及打印，并按甲方要求打印報表格式，可以根據甲方要求做多個報表格式選擇打印，報表可以根據甲方要求做上指定logo和公司名稱。4．具有高性能，有很好的防護措施。5．設備具有條碼掃描功能，也具有條碼或二維碼打印功能。硬件另配。6．具有今后與廠局域網連接的功能，硬件部分另行配備。7．系統測試順序：按標準設備是直流電阻-絕緣電阻-沖擊匝間-工頻耐壓 -堵轉測試-空運轉-空載測試， 可根據用戶要求調整。8.向企業開放數據庫接口和數據結構，方便企業的自制軟件自由的使用測試系統中數據庫中的數據。9.采用20吋16：9高清液晶顯示器。長時間使用，使人眼睛看上去不顯疲勞。10、未盡事宜可面談協商。四、技術指標：1、直流電阻（采用數字高精度電阻計HP3544，4端測量技術，測試線及繼電器接觸電阻影響，精度高，可靠性能好）。

錦州發電機特性綜合測試儀如果是已有電廠，接著再選擇要試驗的機組號；如果沒有要試驗的電廠或機組，則選擇添加電廠和添加機組按鍵，以及勵磁方式（機端勵磁或旋轉勵磁）如果是機端勵磁，則在記錄發電機空載和短路曲線時，必須將發電機轉子電流（勵磁電流）接入If通道。如果是旋轉勵磁，則在記錄發電機空載和短路曲線時，必須將勵磁機轉子電流（副勵磁電流）接入ILf通道。對于不選用的直流通道，用短接線短接。在測試界面的菜單欄中選擇選項→系數表，出現以下畫面。這個表中的數字在儀器出廠前已填寫好，用戶不要輕易改變。如果發現某個通道的數據有偏差，可通過修改這個表中相應通道系數達到校正的目的。校正方法在后面有介紹。六、 發電機測試選擇好要做試驗的機組后，在試驗界面的菜單中選擇任務→試驗然后會進入一個試驗選項，根據將要進行的試驗，進行選擇，界面如下：從中選擇將要進行的試驗類型，接著選擇要測量的參數、一次到二次的變比、一次值的額定值。精度指的是保留小數點后的位數。在交流參數表中選擇要記錄的參數后，點擊下一步，進入直流量的選擇表，選擇完記錄參數后，然后點擊下一步，進入啟動方式的選擇和顯示界面設置。變比的設定：在上面交流參數表格中，均填入一次值，系統自動求變比；在下面的直流量表格中，Uf變比直接添1，If（發電機轉子電流）和Ilf（勵磁機轉子電流）添分流器原邊值。參數的選擇：發電機空載、短路試驗除了要選擇發電機定子參數外，還必須選擇If（發電機轉子電流，機端勵磁時選）或Ilf(勵磁轉子電流，旋轉勵磁時選)，發電機滅磁、零起、10％階躍試驗可只選擇發電機定子參數，也可在選擇發電機定子參數的同時選擇勵磁電壓勵磁電流和副勵磁電流。對于以時間為參變量的試驗（零起試驗、10％階躍試驗、滅磁試驗）可選擇人工啟動方式或自動啟動方式，界面如下

錦州發電機特性綜合測試儀在線分析軟件簡述主要功能：在線分析軟件是運行人員正常監測和故障、穩態分析的有力工具，遠程機軟件運行于Qt平臺，通過網絡接口連接。其主要功能包括：1）在線監測：顯示模擬量有效值、開關量狀態、實時波形、矢量圖、諧波分析。2）故障錄波：實現手動啟動、故障設置、實時記錄，歷史記錄的功能。3）電氣試驗：包含多項電氣試驗功能，可完成發電機總啟動電氣試驗，例如發電機空載、短路、勵磁調節器特性、同期試驗、甩負荷試驗等。此外還包含轉子交流阻抗試驗、定子鐵心磁化試驗、進相試驗等試驗功能。程序的曲線類、波形類試驗功能用途廣泛，可滿足多種動態過程記錄要求。4)長時記錄：?jiǎn)?dòng)長時記錄及長時記錄列表的設置和查詢功能。5）參數設置：提供參量設置、采樣頻率、試驗地點、功角初始角、通道修正及通道數的錄入及保存功能。5.2 主界面開機后，雙擊桌面的“軟件-快捷方式”，進入監控主界面如圖5所示：圖5主界面說明：?主界面上方有在線軟件功能區顯示按鈕及背景色和前景色游標調制條。

錦州發電機特性綜合測試儀如果是已有電廠，接著再選擇要試驗的機組號；如果沒有要試驗的電廠或機組，則選擇添加電廠和添加機組按鍵，以及勵磁方式（機端勵磁或旋轉勵磁）如果是機端勵磁，則在記錄發電機空載和短路曲線時，必須將發電機轉子電流（勵磁電流）接入If通道。如果是旋轉勵磁，則在記錄發電機空載和短路曲線時，必須將勵磁機轉子電流（副勵磁電流）接入ILf通道。對于不選用的直流通道，用短接線短接。在測試界面的菜單欄中選擇選項→系數表，出現以下畫面。這個表中的數字在儀器出廠前已填寫好，用戶不要輕易改變。如果發現某個通道的數據有偏差，可通過修改這個表中相應通道系數達到校正的目的。校正方法在后面有介紹。六、 發電機測試選擇好要做試驗的機組后，在試驗界面的菜單中選擇任務→試驗然后會進入一個試驗選項，根據將要進行的試驗，進行選擇，界面如下：從中選擇將要進行的試驗類型，接著選擇要測量的參數、一次到二次的變比、一次值的額定值。精度指的是保留小數點后的位數。在交流參數表中選擇要記錄的參數后，點擊下一步，進入直流量的選擇表，選擇完記錄參數后，然后點擊下一步，進入啟動方式的選擇和顯示界面設置。變比的設定：在上面交流參數表格中，均填入一次值，系統自動求變比；在下面的直流量表格中，Uf變比直接添1，If（發電機轉子電流）和Ilf（勵磁機轉子電流）添分流器原邊值。參數的選擇：發電機空載、短路試驗除了要選擇發電機定子參數外，還必須選擇If（發電機轉子電流，機端勵磁時選）或Ilf(勵磁轉子電流，旋轉勵磁時選)，發電機滅磁、零起、10％階躍試驗可只選擇發電機定子參數，也可在選擇發電機定子參數的同時選擇勵磁電壓勵磁電流和副勵磁電流。對于以時間為參變量的試驗（零起試驗、10％階躍試驗、滅磁試驗）可選擇人工啟動方式或自動啟動方式，界面如下

錦州發電機特性綜合測試儀硬件特點儀器的硬件系統特性和技術參數如下：1 48路低電壓／電流模擬量采集，電壓輸入范圍-10V~10V，-200V~200V，-400V~400V，電流輸入范圍-20mA~20mA，1路模擬量-100mV~100mV輸入通道（100mv通道允許輸入電壓10M第二章 儀器組成2.1硬件組成圖2 儀器面板便攜式錄波儀的儀器實物如圖1所示。儀器面板的詳細結構如圖2所示，面板上的區域功能如下。1）區域1是試驗接線區，所有的試驗接線都在該區域完成，對應的通道一次為:第1組模擬量通道 CH1 對應U1COM1I1第2組模擬量通道 CH2 對應U2COM2I2第3組模擬量通道 CH3 對應U3COM3I3第4組模擬量通道 CH4 對應U4COM4I4第5組模擬量通道 CH5 對應U5COM5I5第6組模擬量通道 CH6 對應U6COM6I6第7組模擬量通道 CH7 對應U7COM7I7第8組模擬量通道 CH8 對應U8COM8I8第9組模擬量通道 CH9 對應U9COM9I9第10組模擬量通道 CH10 對應U10COM10I10第11組模擬量通道 CH11 對應U11COM11I11第12組模擬量通道 CH12 對應U12COM12I122）區域2是電流通道保險，每個電流通道都裝有0.2A的保險管3）面板的右邊是12.1寸觸摸顯示屏，可以通過觸摸屏完成對儀器的所有控制。4）右下方展示了儀器的面板鍵盤，接盤結構如圖3所示，詳細的按鍵功能

錦州發電機特性綜合測試儀TH-2B發電機特性綜合測試系統是專門為發電廠發電機組大修后電氣啟動試驗而設計的，它可完成發電機的各種特性曲線（發電機空載、短路、滅磁、零起、±10％階躍、頻率試驗以及勵磁機的負載試驗等）的實時測量和分析，具有測量信號多、精度高等特點。二、技術特點1.采用標準接口，以適應各類電廠（火力發電廠、水利發電廠、核能發電廠等）的需要。2.可進行自動采集數據，也可進行交互式采集數據。3.實時繪制特性曲線，使測試更直觀。4.可進行波形對比，將實測數據和歷史數據進行同坐標對比，以利于判斷。5.檢測數據穩定、、可靠，從而能正確判斷電機的檢修情況，以確保發電機正常運行。6.采用圖表輸出方式，更易于分析判斷和存檔。7.采用工控機主板，大屏幕液晶顯示器與測試單元一體化設計，可靠性更高8.本系統程控化程度高，大大降低了測試復雜度，提高了工作效率和性。9.6路電壓信號處理采用先進的電磁感應、光電隔離原理，測試精度高，響應時間快、性能穩定。輸入與輸出完全隔離，隔離電壓大于3KV，過載能力可持續2倍于標稱電壓（3相150V、3相750V），輸入阻抗大于150KΩ（或750 KΩ）。10.3路電流信號處理采用鉗式電流傳感器，現場接線方便、，測試精度高，響應時間快、性能穩定。輸入與輸出完全隔離，隔離電壓大于3KV，可持續過載能2倍于標稱值，瞬時20倍60秒過載。

錦州發電機特性綜合測試儀第三種“特級管理”:高級別的管理權限， 可以使用測試程序提供的除了與系統調試有關的全部功能。與“普通管理”權限比較:①可以進入權限設置窗口對“基本使用”、“普通管理”、“特級管理”3種權限進行設置，但是不能對 “權限全開”這一級別進行設置。②可以設定匝間判斷方式。第四種“權限全開”:級別的管理權限，可以使用測試程序提供的全部功能包括系統調試功能。1.“更改權限”:點擊后彈出權限變更窗口(如圖5.5)，在此窗口中添入相應權限的用戶名和密碼回車或點擊“確定”后如果正確則更改為此用戶名與密碼所對應的權限。此時測試界面左上角標題會顯示當前的使用權限(如圖5.6)。2.“權限設定”: 點擊后彈出使用權限設定窗口(如圖5.7)。此窗口中可以對用戶使用權限進行修改、添加、刪除操作，下面進行逐一介紹:①修改權限:在窗口左側權限列表框中選擇要修改的權限項目，在“用戶名”與“密碼”文本框中會顯示當前選中的項目，“權限等級”中顯示當前權限等級。修改完成后點擊“保存修改”則完成此次修改操作。②添加權限:如果想要重新增加使用權限時點擊“添加權限”，左側權限列表框中會添加一條空的記錄，在右側文本框輸入用戶名、密碼在選擇框中選擇相應的權限等級后點擊“保存修改”后添加完成。③刪除權限:在窗口左側權限列表框中選擇要?jiǎng)h除的權限項目，點擊“刪除權限”在彈出的詢問窗口中確認即可刪除此項目。

錦州發電機特性綜合測試儀電阻時間”:單個電阻測量時間。單位為毫秒。值為500，小值為0。(注:不應該小于500毫秒，被測電阻越小時間應相應延長)9)“標準溫度”:用來對電阻測量值進行溫度補償。所給出的電阻上下限應是“標準溫度”中設定溫度下的值，單位為℃。值為20，值為200。10)“絕緣下限”:判斷絕緣電阻合格與否的標準，單位為MΩ。值為100。 11)“絕緣時間”:絕緣電阻測量時間。單位為秒。默認值為0。一般情況下時間設定為0即可，如發現絕緣電阻測試不穩定時可以相應延長時間。15)“耐壓電壓”:在測試系統中如果工頻耐壓為自動調壓方式時此之值為調壓?jiǎn)卧{(diào)整電壓之參照。無論在自動或電動調壓設備上在耐壓測試時所采集到的電壓與此標準參數進行比較如果相差±20％則系統會給出相應的提示。單位為kV。16)“泄漏上限”:工頻耐壓泄漏電流上限，單位為mA。17)“泄漏下限”:工頻耐壓泄漏電流下限，單位為mA。值為0.01。18)“耐壓時間”:對被測物施加耐壓電壓的持續時間。單位為秒。值為1，小值為0。20)“空載電壓”:(出廠參數)空載測試的標準電壓值。用于空載電流和功率的修正。單位為V。默認值為380。27)“空載電流H”:(出廠參數)空載電流(修正后)上限值，單位為A。(注:電流的上限值決定電量測量單元的選檔，如果選檔有誤可能引起超量程或測量數值不準確)。28)“空載電流L”:(出廠參數)空載電流(修正后)下限值，單位為A。29)“空載平衡”:(出廠參數)空載測量的三相電流的不平衡度上限。默認值為10％。30)“空載功率H”:(出廠參數)空載損耗(修正后)上限值，單位為W。31)“空載功率L”:(出廠參數)空載損耗(修正后)下限值，單位為W。32)“空載時間”:(出廠參數)空載測量的持續時間。單位為秒。默認值為5。33) “運行時間”:(出廠參數)此項參數只有在單相電機作離合開關測試時使用。為每次電機空運轉的時間。34) “停止時間”:(出廠參數)此項參數只在單相電機作離合開關測試時使用。為每次電機空運轉后停止的時間。單位為秒。35)“運行次數”:(電機出廠參數)此項參數只在單相電機作離合開關測試時使用。每次電機空運轉并停止一段時間的循環次數。
